TECNOLOGIA 2º D’ESO

1. TECNOLOGIA 2º D’ESO ELS MATERIALS METAL·LICS

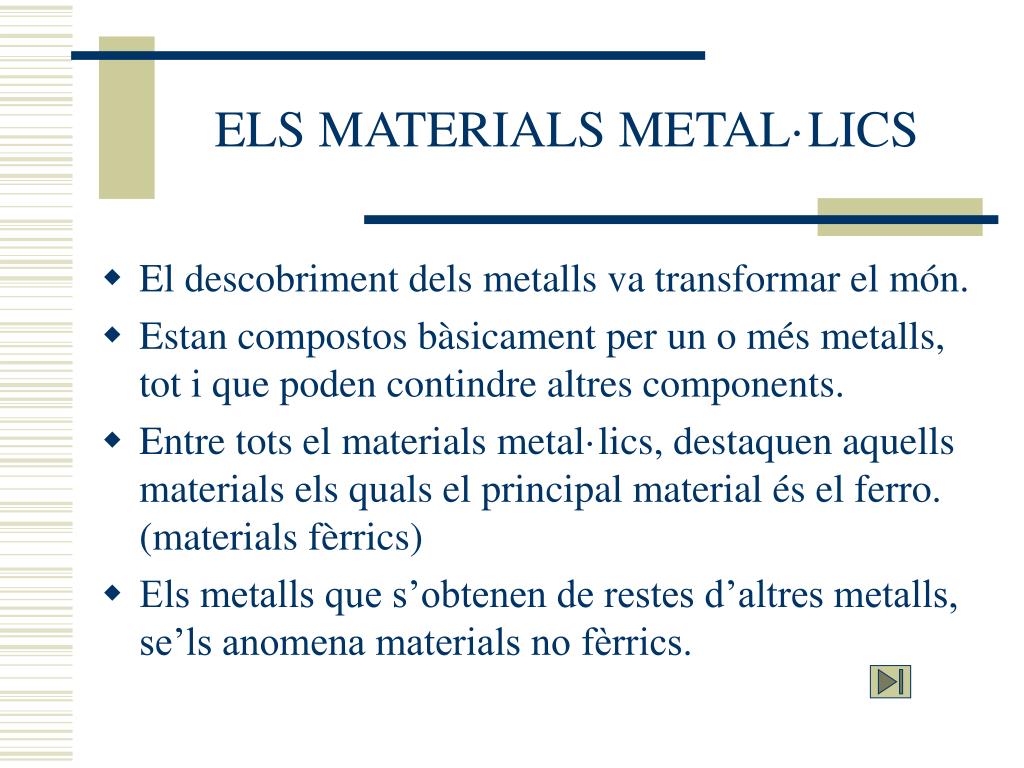

2. ELS MATERIALS METAL·LICS • El descobriment dels metalls va transformar el món. • Estan compostos bàsicament per un o més metalls, tot i que poden contindre altres components. • Entre tots el materials metal·lics, destaquen aquells materials els quals el principal material és el ferro. (materials fèrrics) • Els metalls que s’obtenen de restes d’altres metalls, se’ls anomena materials no fèrrics.

3. ELS MATERIALS METAL·LICS • Propietat dels materials metal·lics. • Formes comercials dels materials metal·lics. • Obtenció dels materials metal·lics. • Tipus de materials metal·lics • Unions dels metalls. • Fabricació industrial amb metalls.

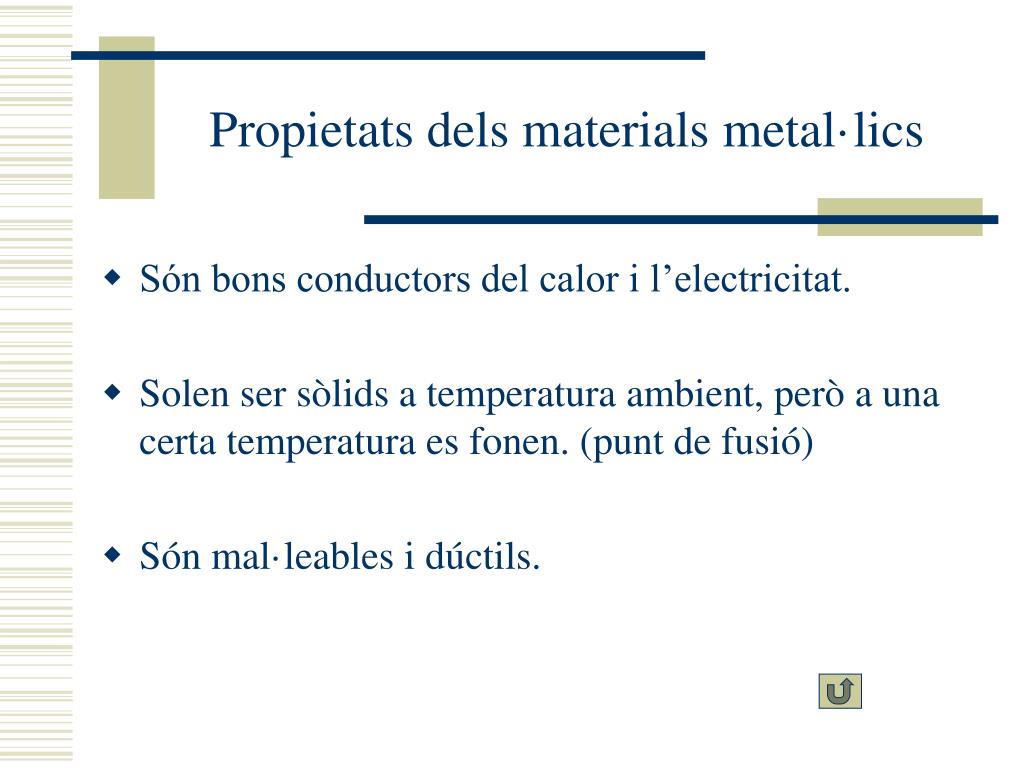

4. Propietats dels materials metal·lics • Són bons conductors del calor i l’electricitat. • Solen ser sòlids a temperatura ambient, però a una certa temperatura es fonen. (punt de fusió) • Són mal·leables i dúctils.

5. Formes comercials dels materials metàl·lics • Llargs: són barres de secció quadrada o circular. • Plans: són superfícies planes de diversos grossors. • Perfils: són barres en formes especials ( en U, en T..) • Lingots: són blocs de metall que s’obtenen buidant el metall líquid en un motle.

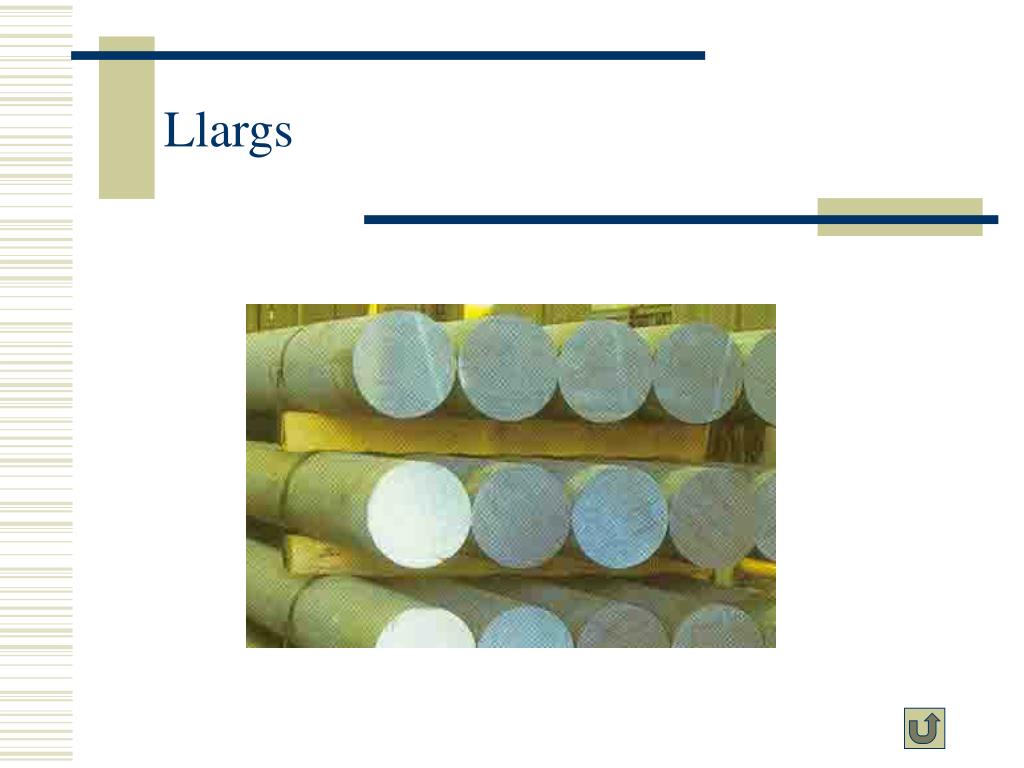

6. Llargs

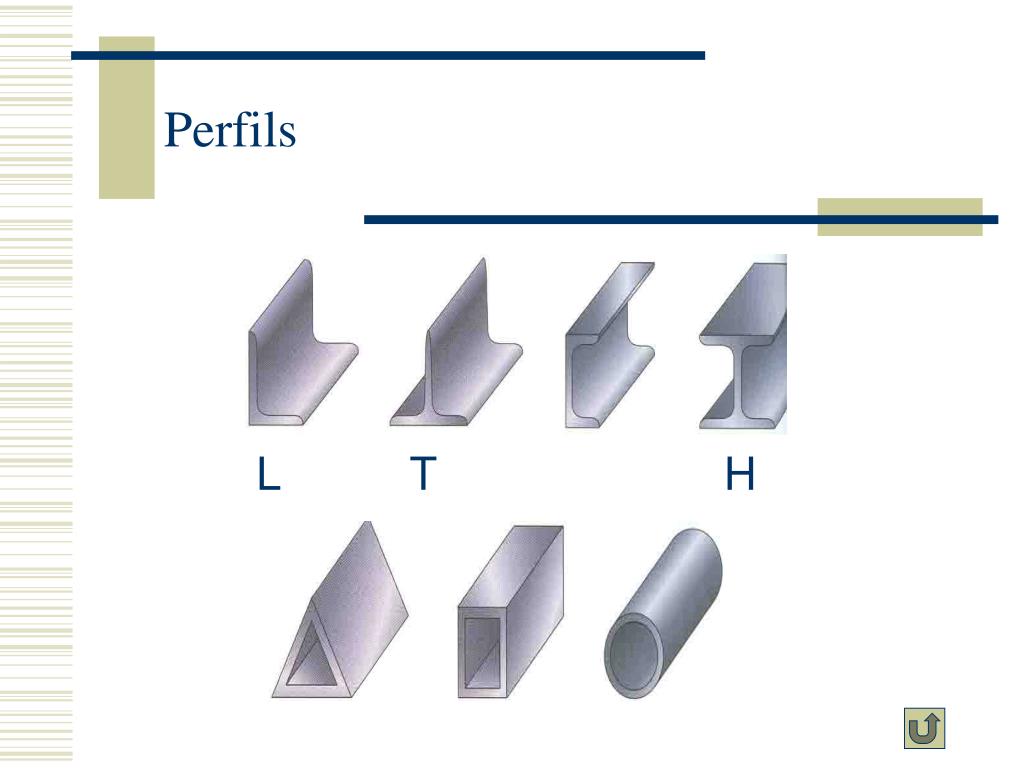

7. Perfils L T H

8. Lingots

9. Obtenció dels materials metàl·lics Els metalls no es troben lliures a la natura, sinó que estan combinats amb altres elements formant minerals. • La mineria s’encarrega de l’extracció d’aquestos minerals metal·lics. • La metal·lúrgia és la ciència que s’ocupa del estudi de les propietats, les aplicacions i els processos d’obtenció dels metalls.

10. Tipus de materials metal·lics • Materials metàl·lics fèrrics. • Materials metàl·lics no fèrrics.

11. Materials metal·lics fèrrics • El ferro dolç. • Conté entre el 99,90% i el 99,99% de ferro pur. • Té poques aplicacions industrials, degut a les baixes propietats mecàniques. • Els acers. • Són aliatges de ferro i carboni on també es poden afegir altres elements. • Els acers tenen múltiples aplicacions. • Segons la composició, es distingeixen dues classes d’acers. (ordinaris i especials)

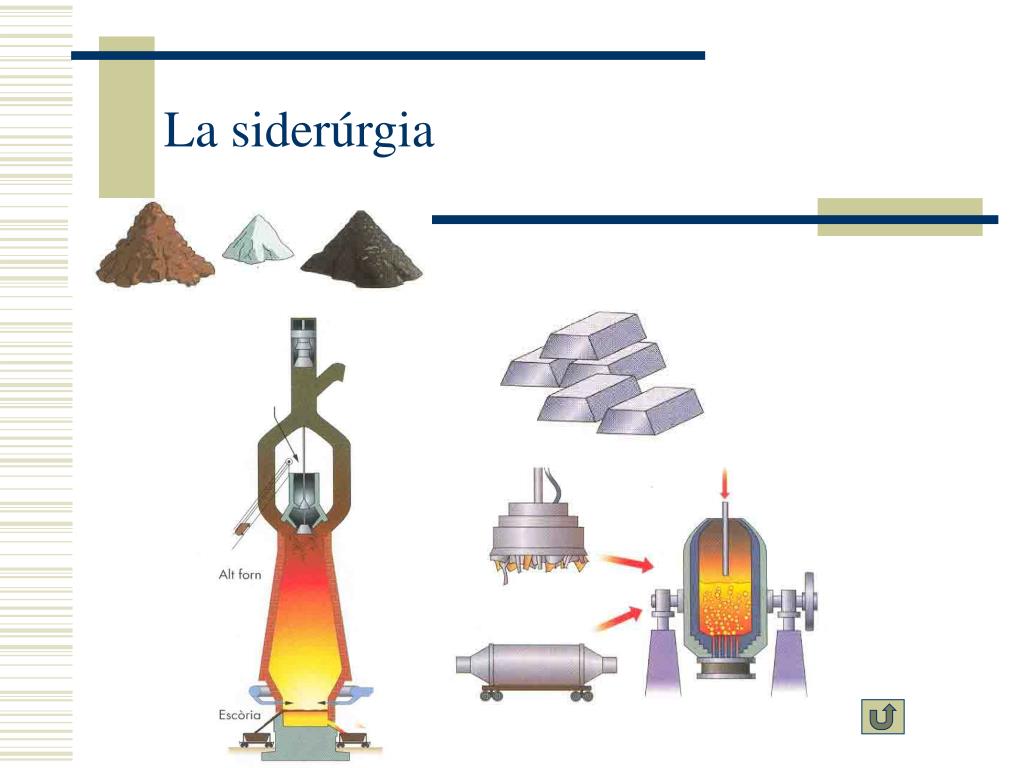

12. La siderúrgia Extracció minera i separació de la mena Transformació en ferro dolç Calcinació en un alt forn Transformació en acer

13. Materials metàl·lics no fèrrics • Segons la densitat que tenen, es poden classificar en: • Metalls pesats. • Metalls lleugers. • Metalls ultralleugers. • Els tipus de metalls no fèrrics són: • El coure. • L’alumini. • L’estany. • El zinc.

14. El coure • Material d’un color roig. • Resistent a la corrosió. • Bon conductor del calor i l’electricitat. • Molt dúctil i mal·leable. • Els aliats del coure són: • Els bronzes.(coure i estany) • Els llautons. (coure i zinc)

15. L’alumini • Material de color platejat. • Molt resistent a l’oxidació. • Bon conductor del calor i l’electricitat. • Fàcil de mecanitzar.

16. L’estany • Material d’aspecte blanc brillant. • Fàcil de fondre i de treballar. • Molt mal·leable en fred.

17. El zinc • Material de color blanc blavós. • Metall bla. • Resistent a l’interpèrie. • S’utilitza per a recobrir peces i planxes de ferro.

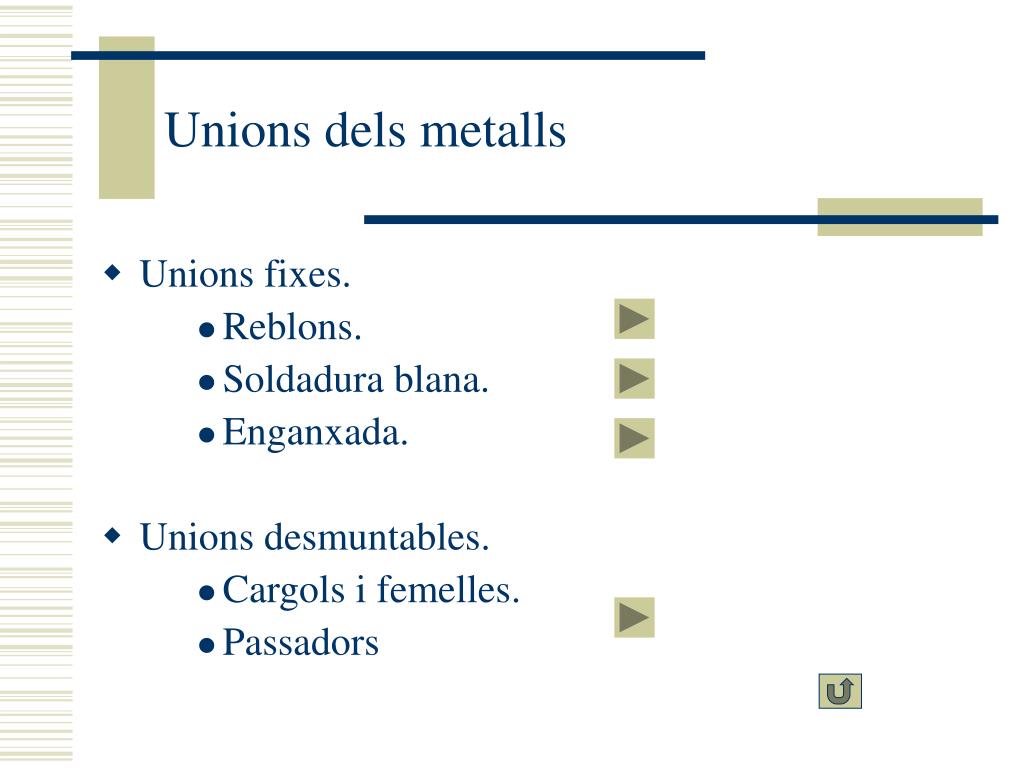

18. Unions dels metalls • Unions fixes. • Reblons. • Soldadura blana. • Enganxada. • Unions desmuntables. • Cargols i femelles. • Passadors

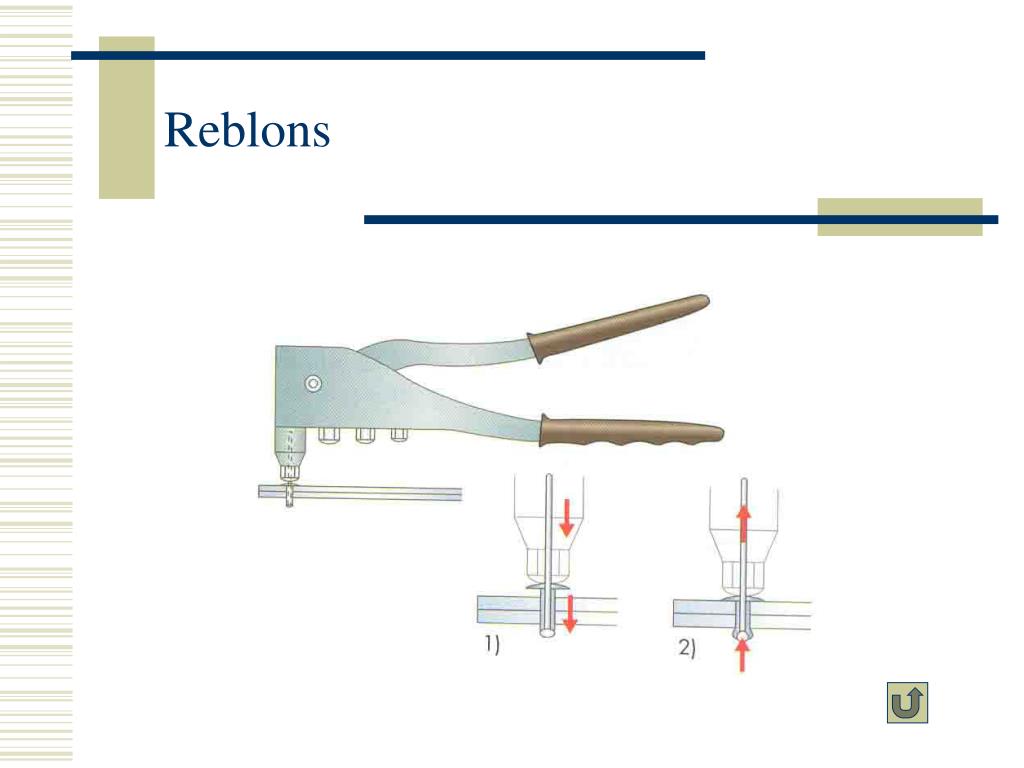

19. Reblons

20. Soldadura blana

21. Enganxada

22. Passadors, cargols i femelles

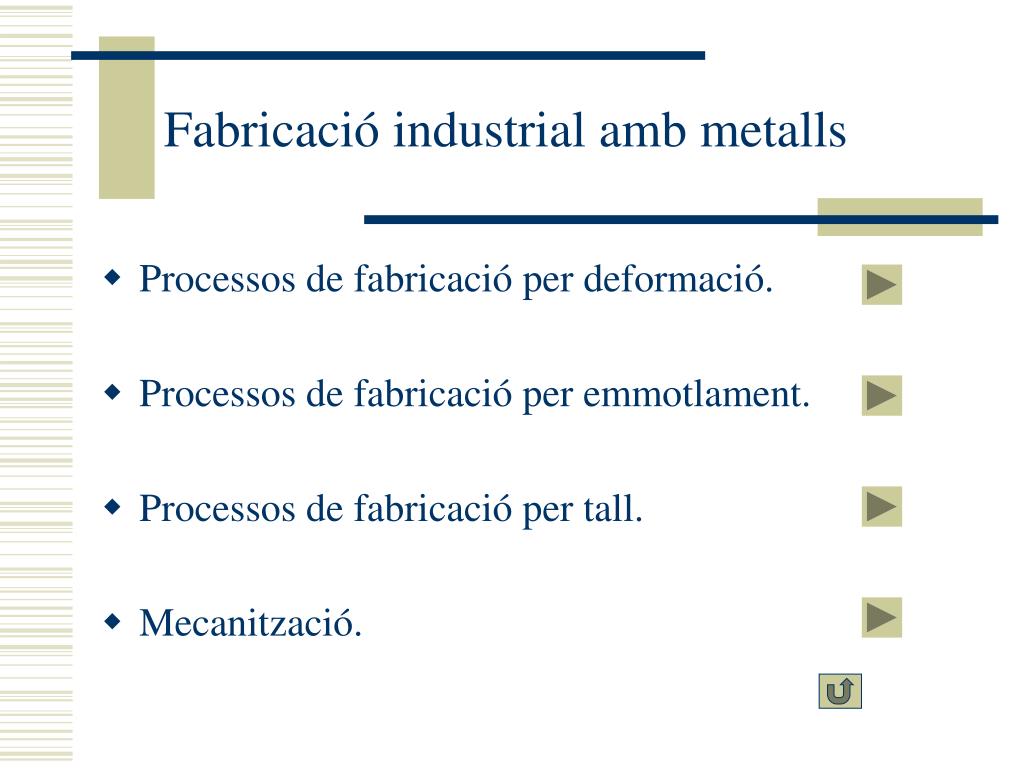

23. Fabricació industrial amb metalls • Processos de fabricació per deformació. • Processos de fabricació per emmotlament. • Processos de fabricació per tall. • Mecanització.

24. Fabricació per emmotlament

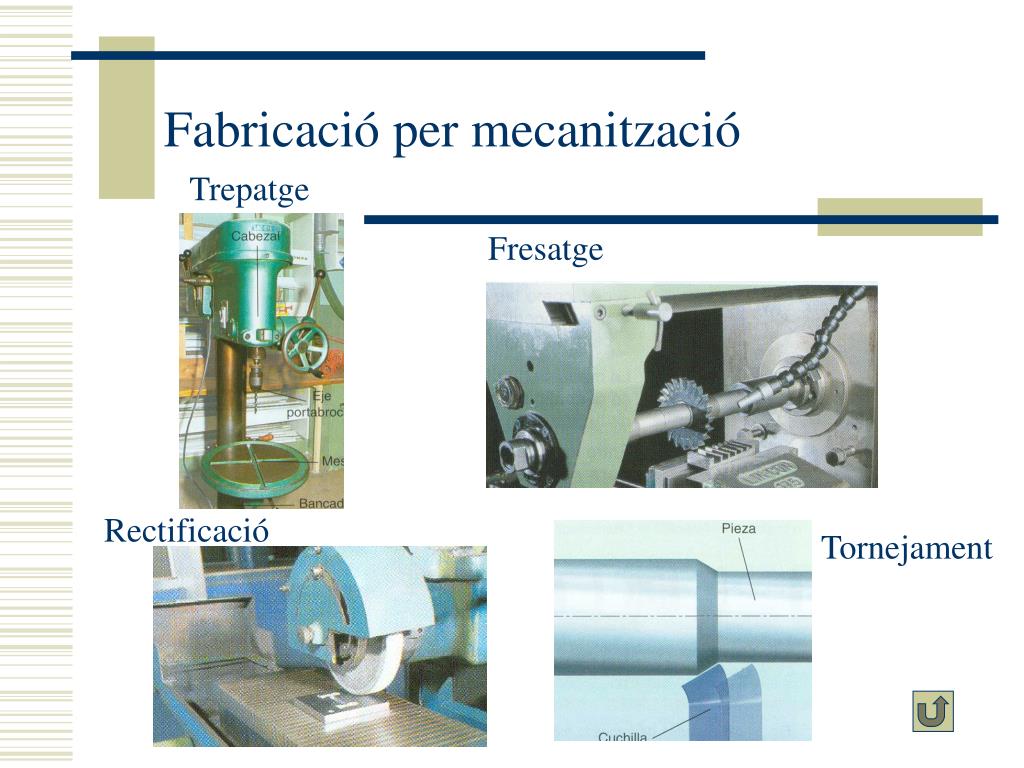

25. Fabricació per mecanització Trepatge Fresatge Rectificació Tornejament

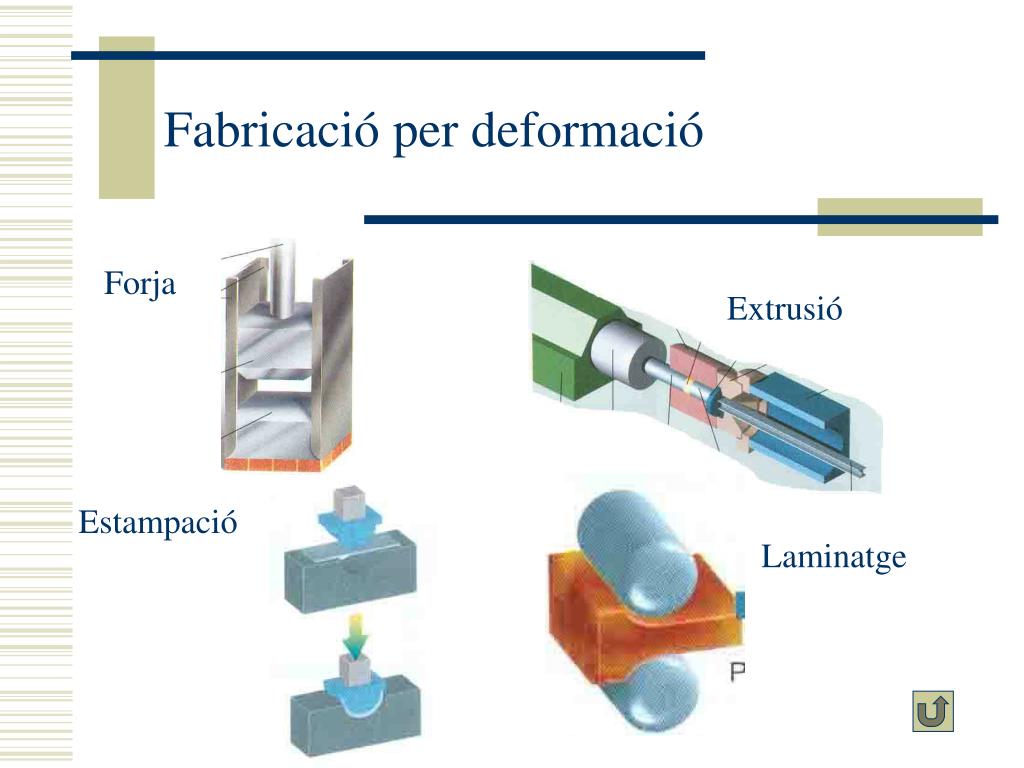

26. Fabricació per deformació Forja Extrusió Estampació Laminatge

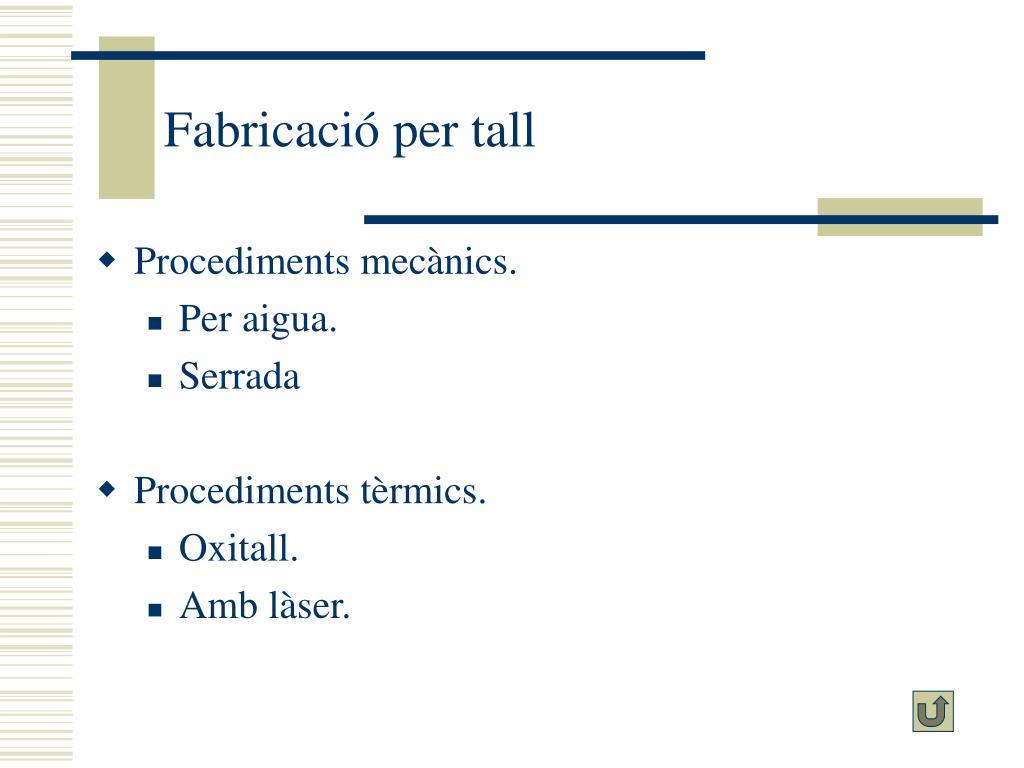

27. Fabricació per tall • Procediments mecànics. • Per aigua. • Serrada • Procediments tèrmics. • Oxitall. • Amb làser.
