CABLE COAXIAL.

1. CABLE COAXIAL. Seccion:IST-7S-D01. INTEGRANTES: Roselys Fonseca. C.I: Liz Yudith Berrios de M. C.I: 12352713. Jean Carlos Fernández. C.I: 15074131. CABLE COAXIAL.

2. CABLE COAXIAL.

3. CARACTERISTICAS.

4. PARTES DEL CABLE COAXIAL.

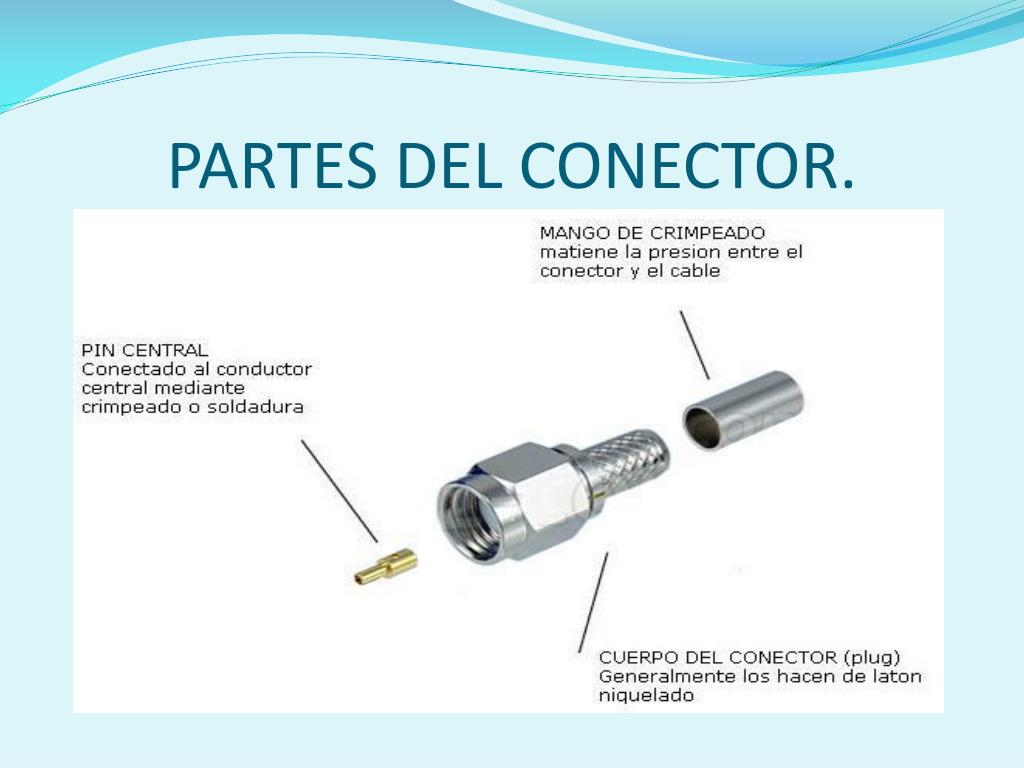

5. PARTES DEL CONECTOR.

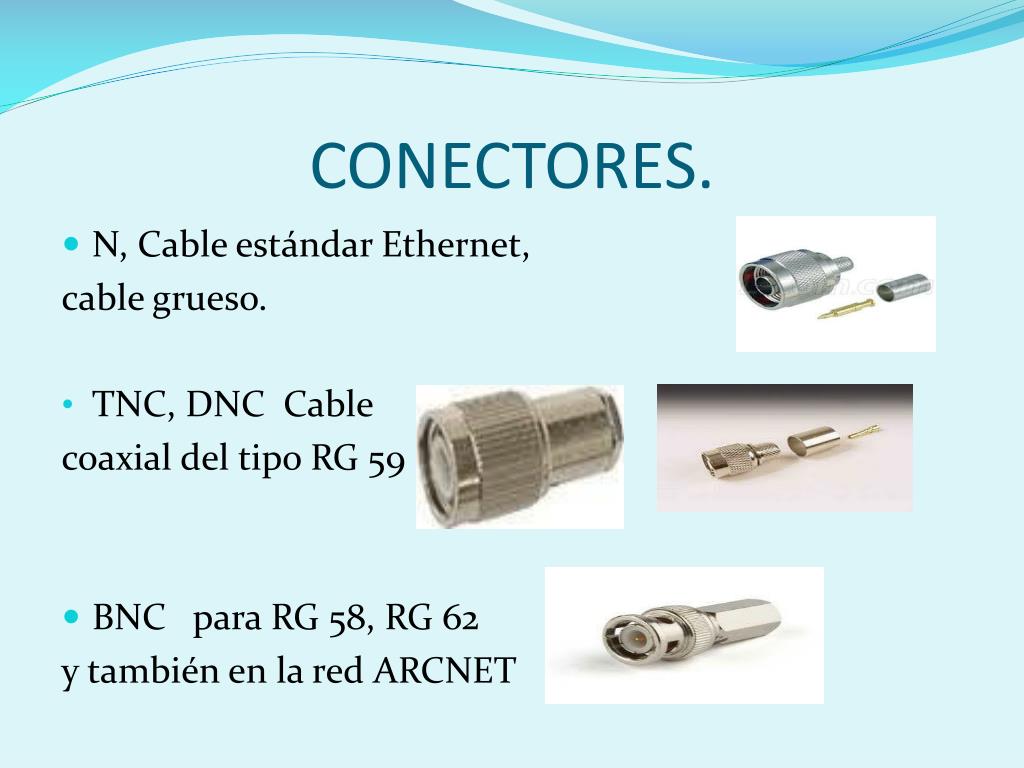

6. CONECTORES. • N, Cable estándar Ethernet, cable grueso. • TNC, DNC Cable coaxial del tipo RG 59 • BNC para RG 58, RG 62 y también en la red ARCNET

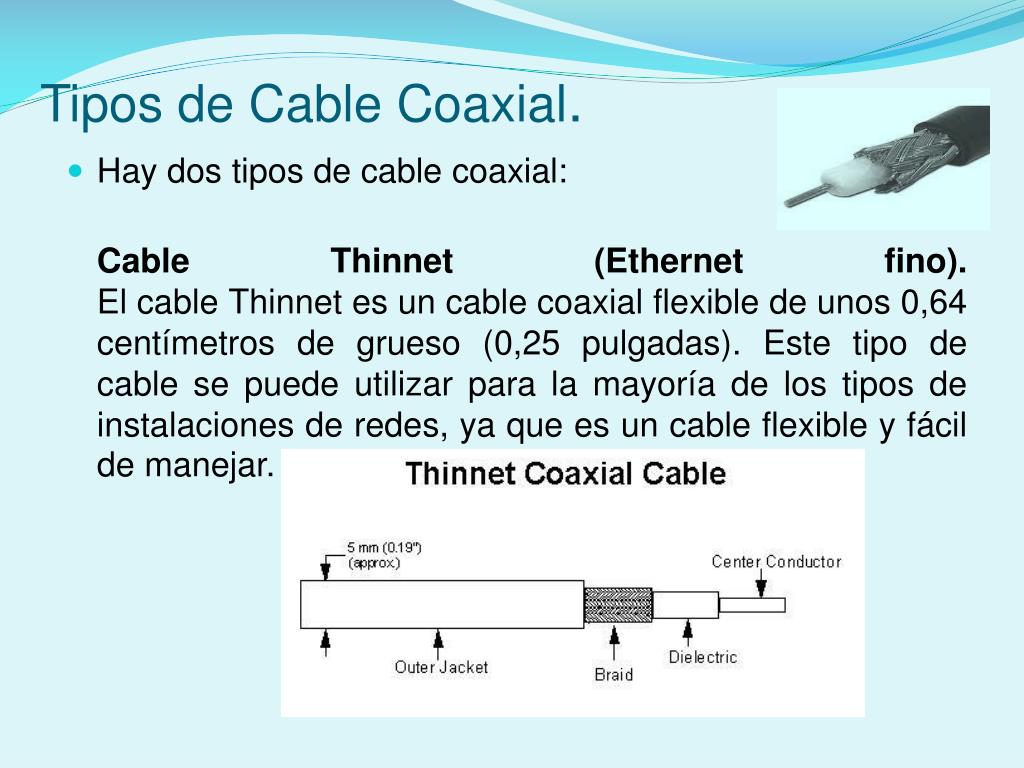

7. Tipos de Cable Coaxial. • Hay dos tipos de cable coaxial:  Cable Thinnet (Ethernet fino).El cable Thinnet es un cable coaxial flexible de unos 0,64 centímetros de grueso (0,25 pulgadas). Este tipo de cable se puede utilizar para la mayoría de los tipos de instalaciones de redes, ya que es un cable flexible y fácil de manejar.

8. Tipos de Cable Coaxial • Cable Thicknet (Ethernet grueso) El cable Thicknet es un cable coaxial relativamente rígido de aproximadamente 1,27 centímetros de diámetro. Al cable Thicknet a veces se le denomina Ethernet estándar debido a que fue el primer tipo de cable utilizado con la conocida arquitectura de red Ethernet. El núcleo de cobre del cable Thicknet es más grueso que el del cable Thinnet.

9. MODELOS DE CABLE COAXIAL • Cable estándar Ethernet, de tipo especial conforme a las normas IEEE 802.310 BASE 5. Se denomina también cable coaxial "grueso", y tiene una impedancia de 50 Ohmios. El conector que utiliza es del tipo "N". • Cable coaxial Ethernet delgado, denominado también RG 58, con una impedancia de 50 Ohmios. El conector utilizado es del tipo BNC.

10. MODELOS DE CABLE COAXIAL • Cable coaxial del tipo RG 62, con una impedancia de 93 Ohmios. Es el cable estándar utilizado en la gama de equipos 3270 de IBM, y también en la red ARCNET. Usa un conector BNC. • Cable coaxial del tipo RG 59, con una impedancia de 75 Ohmios. Este tipo de cable lo utiliza, en versión doble, la red WANGNET, y dispone de conectores DNC y TNC.

11. ESTANDARES DEL CABLE COAXIAL. • Se puede conectar dispositivos a través de distancias más largas. • El cable coaxial es más común para redes del tipo ETHERNET y ARCENET. • No interfiere con señales externas y puede transportar de forma eficiente señales en un gran ancho de banda con menor atenuación que un cable normal. • Pero tiene una limitación fundamental: atenúa las altas frecuencias la pérdida de frecuencia, expresada en decibelios por unidad de longitud, crece proporcional a la raíz cuadrada de la frecuencia de la señal). • El coaxial tiene una limitación para transportar señales de alta frecuencia en largas distancias ya que a partir de una cierta distancia el ruido superará a la señal. Esto obliga a usar amplificadores, que introducen ruido y aumenta el costo de la red.

12. APLICACIONES TECNOLÓGICAS. • Utilizados para las antena y el televisor. • En las redes urbanas de televisión por cable (CATV) e Internet. • Entre un emisor y su antena de emisión (equipos de radioaficionados). • En las líneas de distribución de señal de vídeo (se suele usar el RG-59). • Utilizados en las redes de transmisión de datos como Ethernet en sus antiguas versiones 10BASE2 y 10BASE5. • En las redes telefónicas interurbanas y en los cables submarinos. • Antes de la utilización masiva de la fibra óptica en las redes de telecomunicaciones, tanto terrestres como submarinas, el cable coaxial era ampliamente utilizado en sistemas de transmisión de telefonía analógica basados en la multiplexación por división de frecuencia (FDM), donde se alcanzaban capacidades de transmisión de más de 10.000 circuitos de voz.

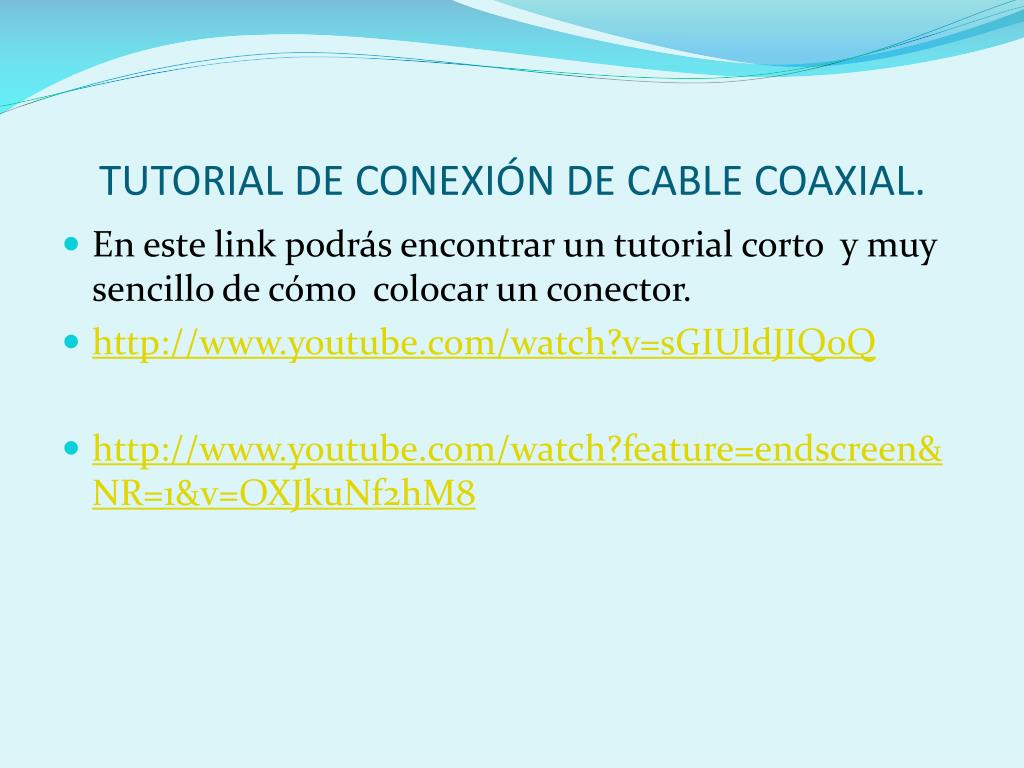

13. TUTORIAL DE CONEXIÓN DE CABLE COAXIAL. • En este link podrás encontrar un tutorial corto y muy sencillo de cómo colocar un conector. • http://www.youtube.com/watch?v=sGIUldJIQ0Q • http://www.youtube.com/watch?feature=endscreen&NR=1&v=OXJkuNf2hM8

14. CONCLUSION. • El cable coaxial es el que primero se utilizó para cables de datos, utilizado para el estándar Ethernet 10BASE5 y 10BASE2, así como ARCnet. • Ventajas: Tecnología y estándares maduros, lo cual indica que existe compatibilidad e interoperabilidad entre diferentes marcas de equipo. En algunos de sus estándares maneja anchos de banda más amplios que el par trenzadoDesventajas: Susceptible a la interferencia electromagnética. Algunos tipos de cable son más caros que el UTP. El grueso del cable.

15. Bibliografia. • www.electronica-basica.com/cable-coaxial.html. • www.es.wikipedia.org/wiki/Cable_coaxial • www.uazuay.edu.ec/estudios/sistemas/teleproceso/...1/cabcoax.htm
