  1. Compact Chamber 사용설명서_Hardware

  2. OPEN CLOSE 1. 일반사항 • Size(m) : 3(가로) x 2.5(세로) x 2.5(높이) • 측정거리 : 1,672mm • Shielding Panel Type : Modular Panel • Absorber : 12” Pyramidal Absorber • 전원 : AC 220V 2. Shielding Door • 외부 • 내부 OPEN CLOSE ※참고사항 ※ • ! 문틈 손 끼임 주의 ! Door Absorber 쓸림(파손) 주의 • ! Finger Gasket 주변 청결상태 유지

  3. 3. Connector Panel 1 Axis Switch ⑦ ① ⑤ ④ ① ② AC 220v 2 Axis ② ⑧ Camera ③ ⑨ 3 Axis ③ ④ RF Cable (R.X) RF Cable (T.X) ⑤ ⑥ ⑧ ⑨ ⑦ Power ⑥ 시스템 개통도 [ Camera Monitor ] [ 8960 ] [ P . C ] [ Control Box ]

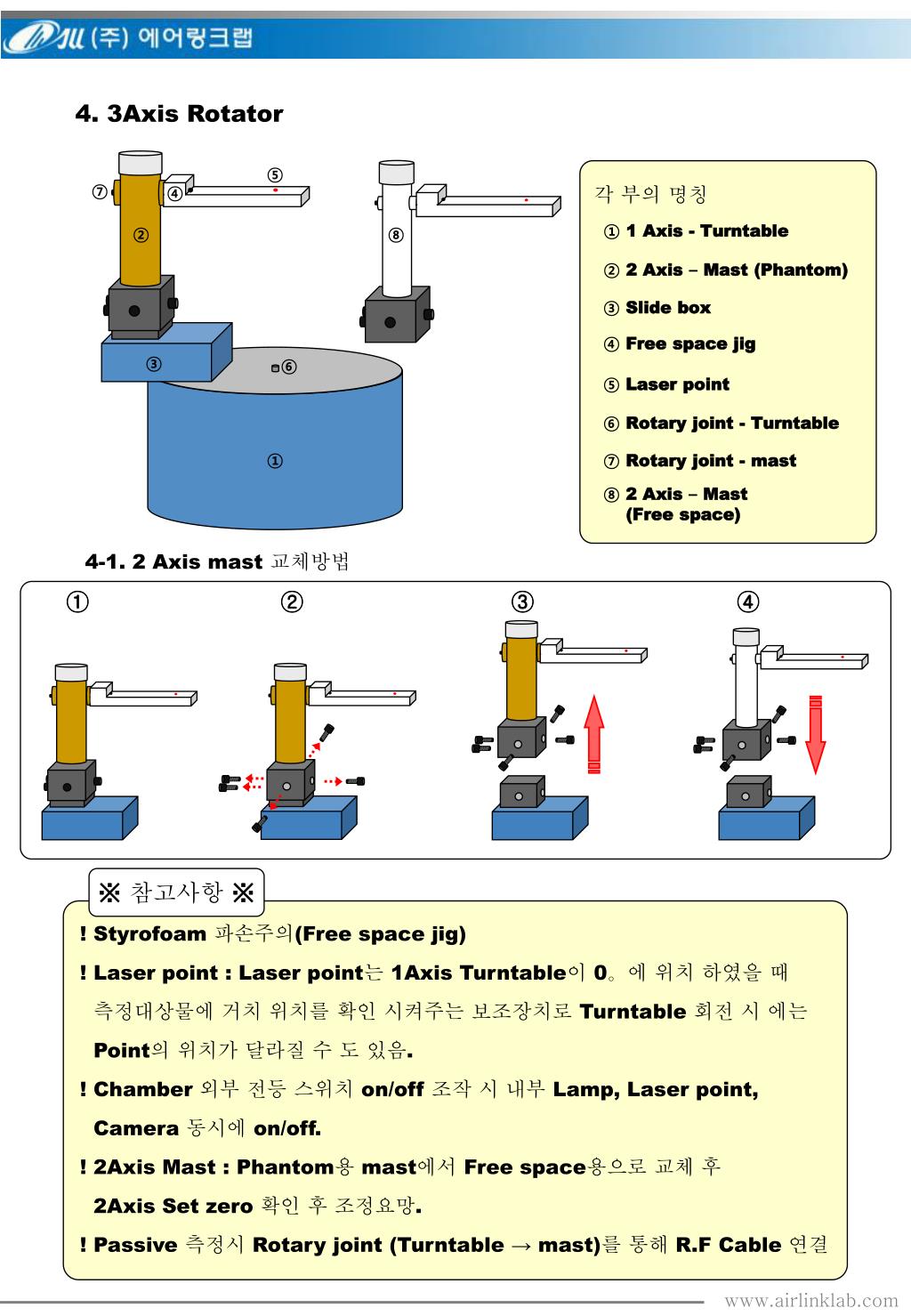

  4. 4. 3Axis Rotator ⑤ ⑦ 각 부의 명칭 ④ ① 1 Axis - Turntable ② ⑧ ② 2 Axis – Mast (Phantom) ③ Slide box ④ Free space jig ③ ⑥ ⑤ Laser point ⑥ Rotary joint - Turntable ① ⑦ Rotary joint - mast ⑧ 2 Axis – Mast (Free space) 4-1. 2 Axis mast 교체방법 ① ② ③ ④ ※참고사항 ※ ! Styrofoam 파손주의(Free space jig) ! Laser point : Laser point는 1Axis Turntable이 0。에 위치 하였을 때 측정대상물에 거치 위치를 확인 시켜주는 보조장치로 Turntable 회전 시 에는 Point의 위치가 달라질 수 도 있음. ! Chamber 외부 전등 스위치 on/off 조작 시 내부 Lamp, Laser point, Camera 동시에 on/off. ! 2Axis Mast : Phantom용 mast에서 Free space용으로 교체 후 2Axis Set zero 확인 후 조정요망. ! Passive 측정시 Rotary joint (Turntable → mast)를 통해 R.F Cable 연결

  5. 5. Laptop computer jig ④ ⑤ ① ② ③ - 후 면 - - 전 면 - 각 부의 명칭 ④ Plate ① Plate 고정 나사 ⑤ Laptop Computer 상판 지지대 ② Side Holder ③ 고정용 Velcro 5.1 Laptop computer’s jig 사용법 1. Plate 고정 나사를 느슨하게 풀어놓는다. 2. Plate 및 Side Holder를 시료에 맞춰 이동 후 고정나사를 조인다. 3. 고정용 Velcro를 이용하여 시료를 고정 후 2Axis Mast에 결합.
