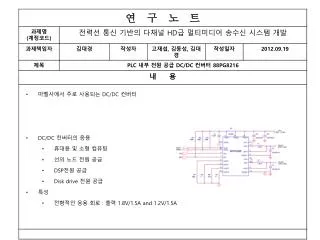

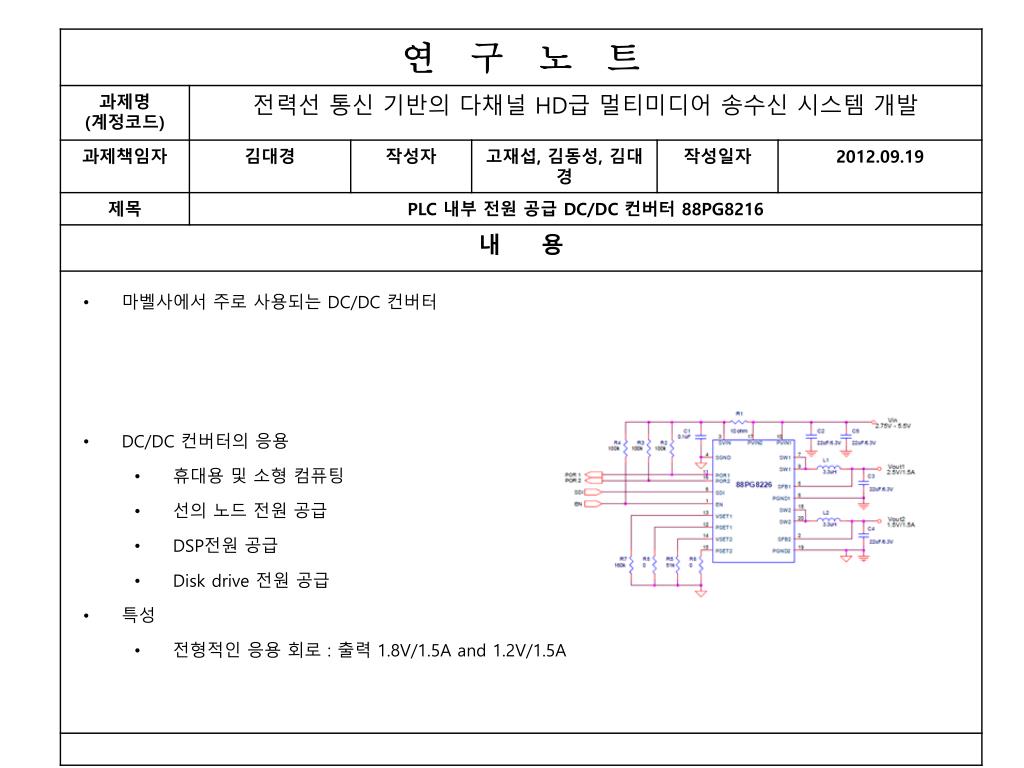

  1. 마벨사에서 주로 사용되는 DC/DC 컨버터 • DC/DC 컨버터의 응용 • 휴대용 및 소형 컴퓨팅 • 선의 노드 전원 공급 • DSP전원 공급 • Disk drive 전원 공급 • 특성 • 전형적인 응용 회로 : 출력 1.8V/1.5A and 1.2V/1.5A

  2. 핀 연결도 • EN : logichigh enables both switching regulators.Low level 데이터를 차단하고 사용하지 않을때스위치 노드sw1,sw2는 높은 임피던스를 가진다. • SFB2 : switchin regulator feedback스위칭레귤레이터2의 출력전압 민감도 • SVIN : Signal input voltage입력 전압은 내부회로를 위한 2.75~5.5V • SGND : Ground 접지에 연결 • SFB1 : Switching regulator feedbacnk스위칭레귤레이터1의 출력전압 민감도 • SDI/ENSEQ : Multi-purpose logic input입력 데이터는 출력전압을 프로그래밍 하는데 사용

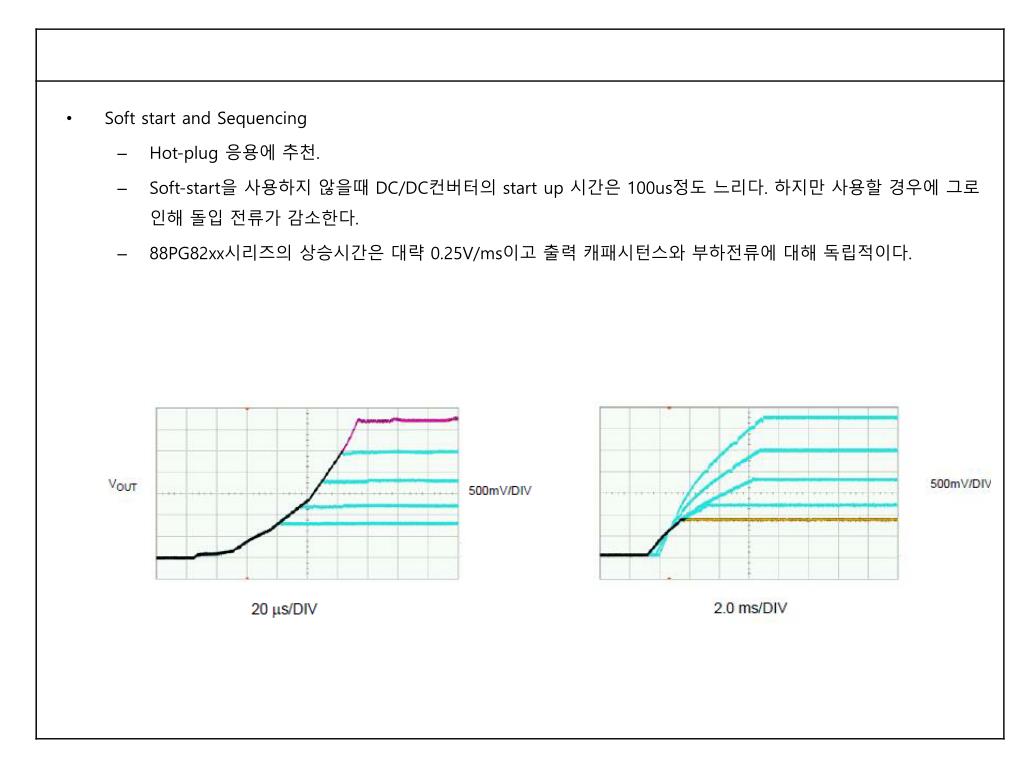

  3. Soft start and Sequencing • Hot-plug 응용에 추천. • Soft-start을 사용하지 않을때DC/DC컨버터의 start up 시간은 100us정도 느리다. 하지만 사용할 경우에 그로인해 돌입 전류가 감소한다. • 88PG82xx시리즈의 상승시간은 대략 0.25V/ms이고 출력 캐패시턴스와 부하전류에 대해 독립적이다.
