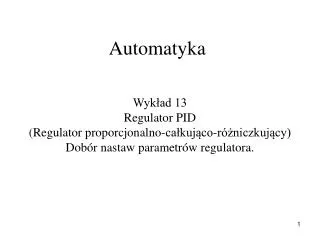

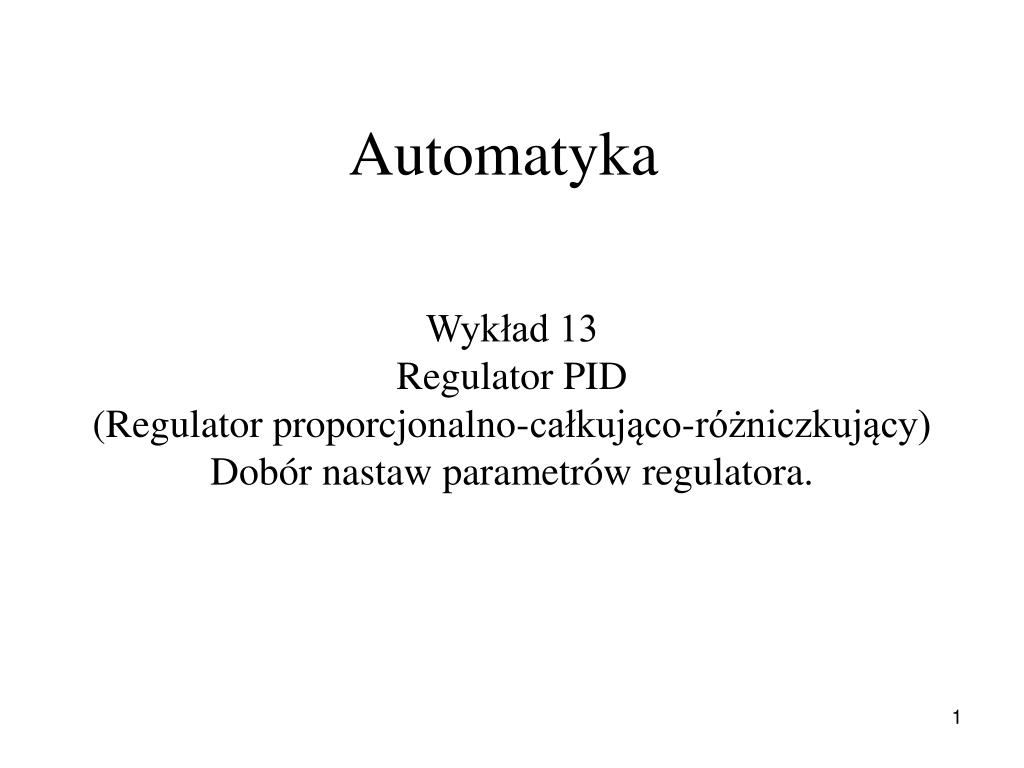

  1. Automatyka Wykład 13 Regulator PID (Regulator proporcjonalno-całkująco-różniczkujący) Dobór nastaw parametrów regulatora.

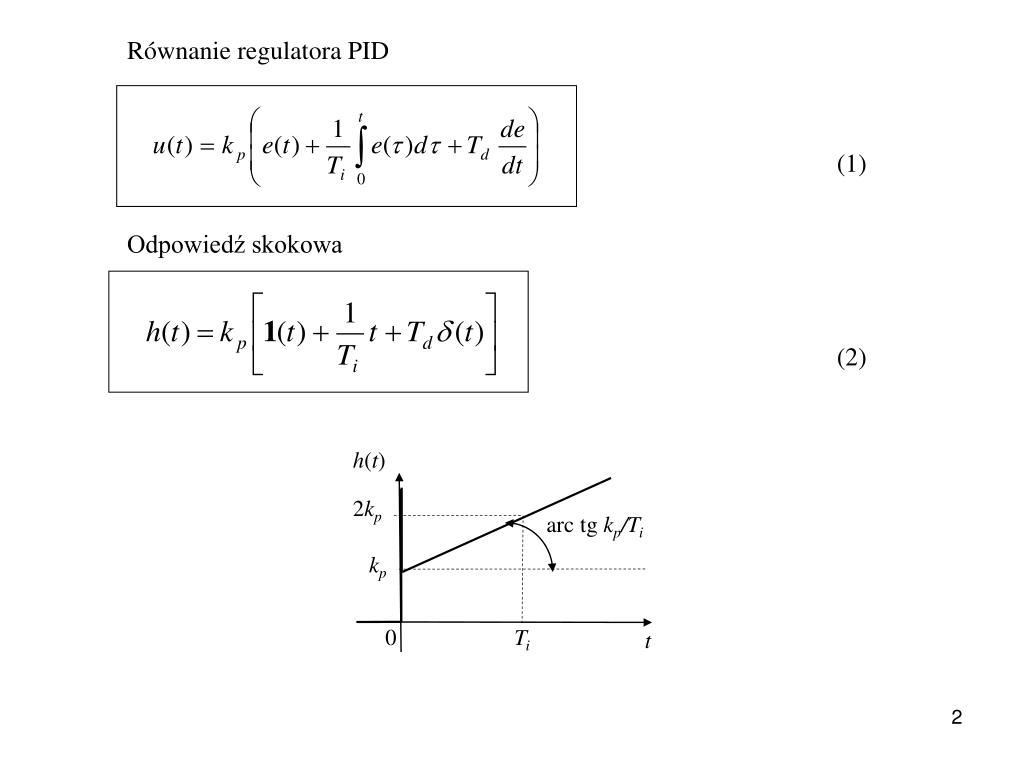

  2. h(t) 2kp arc tg kp/Ti kp 0 Ti t Równanie regulatora PID (1) Odpowiedź skokowa (2)

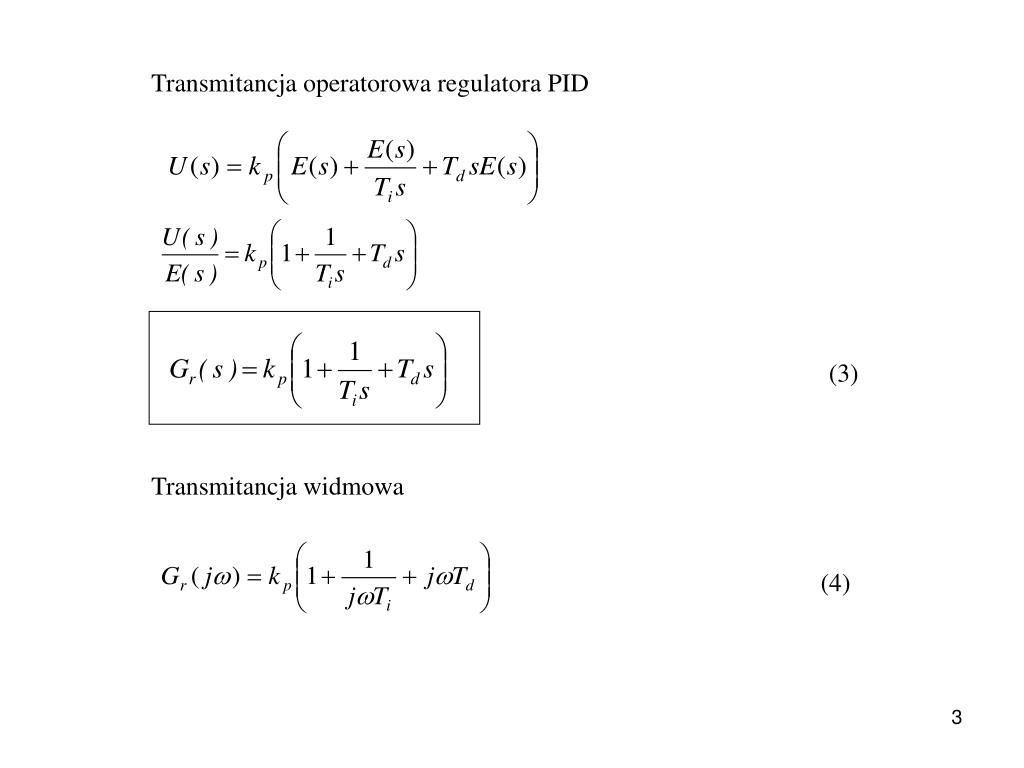

  3. Transmitancja operatorowa regulatora PID (3) Transmitancja widmowa (4)

  4. Im[Gr]  =  kp 0 Re[Gr]  = 0 • Charakterystyki częstotliwościowe • charakterystyka amplitudowo-fazowa • charakterystyki logarytmiczne

  5. Lm()  1/Ti 1/Td () +900 00  -900

  6. U(s) + E(s) + kp + Struktury regulatora PID • struktura równoległa • struktura na wzmacniaczu ze sprzężeniem zwrotnym

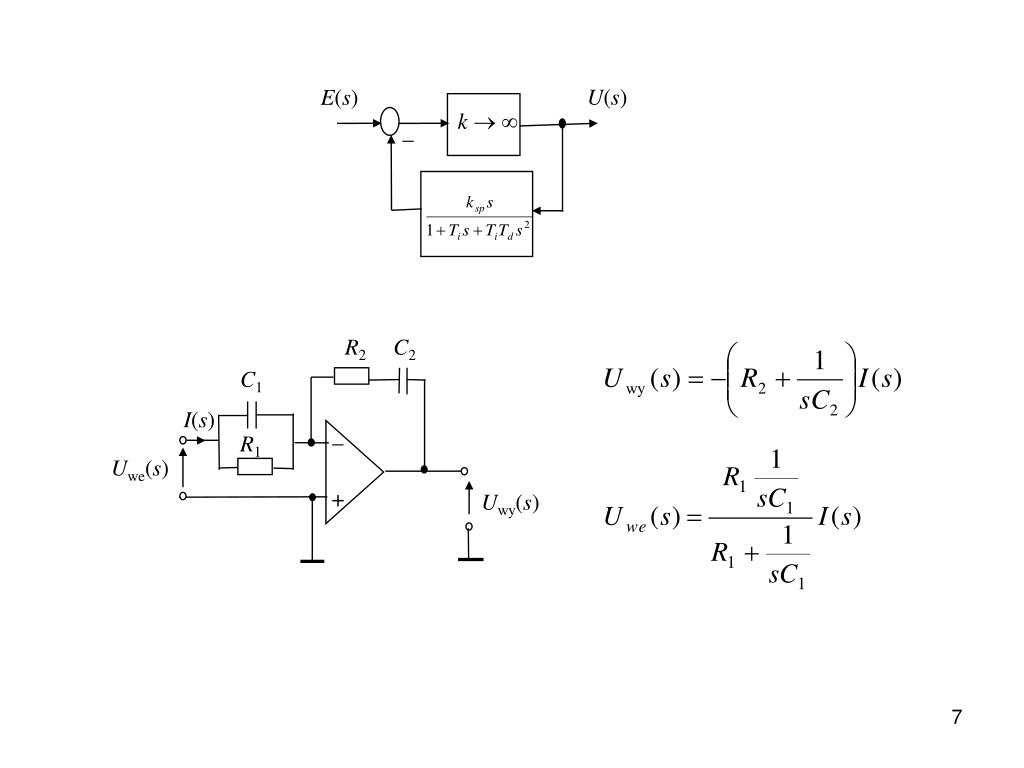

  7. U(s) E(s) k _ R2 C2 C1 _ I(s) R1 Uwe(s) + Uwy(s)

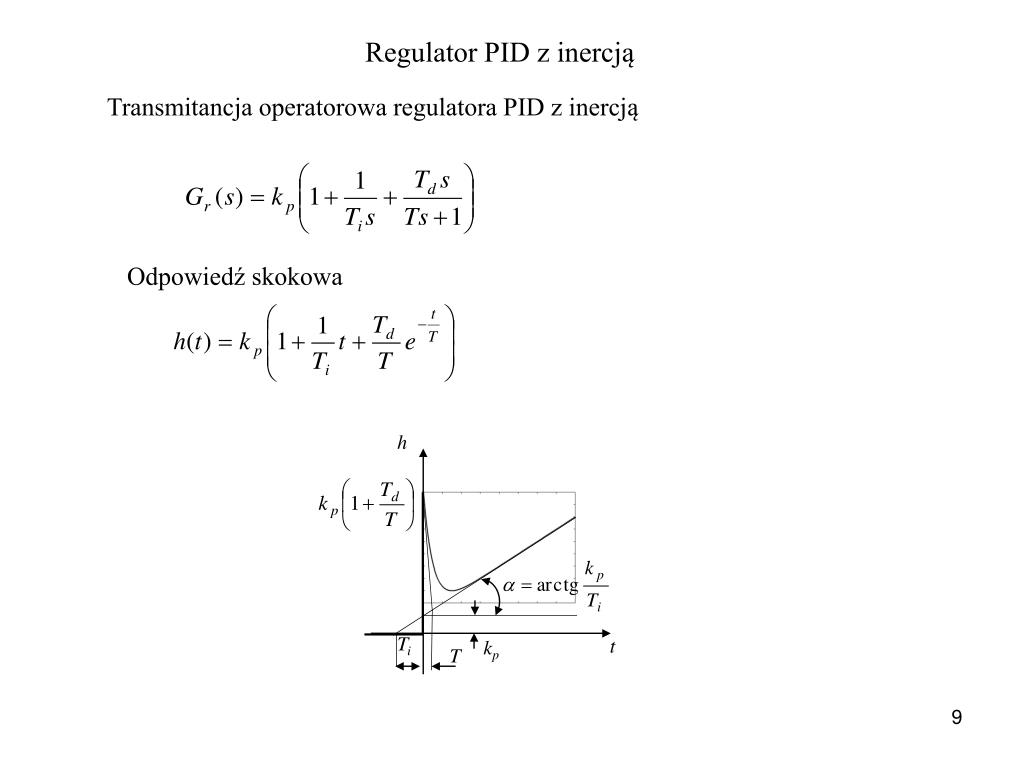

  8. h Ti t kp T Regulator PID z inercją Transmitancja operatorowa regulatora PID z inercją Odpowiedź skokowa

  9. Transmitancja widmowa Moduł i faza transmitancji

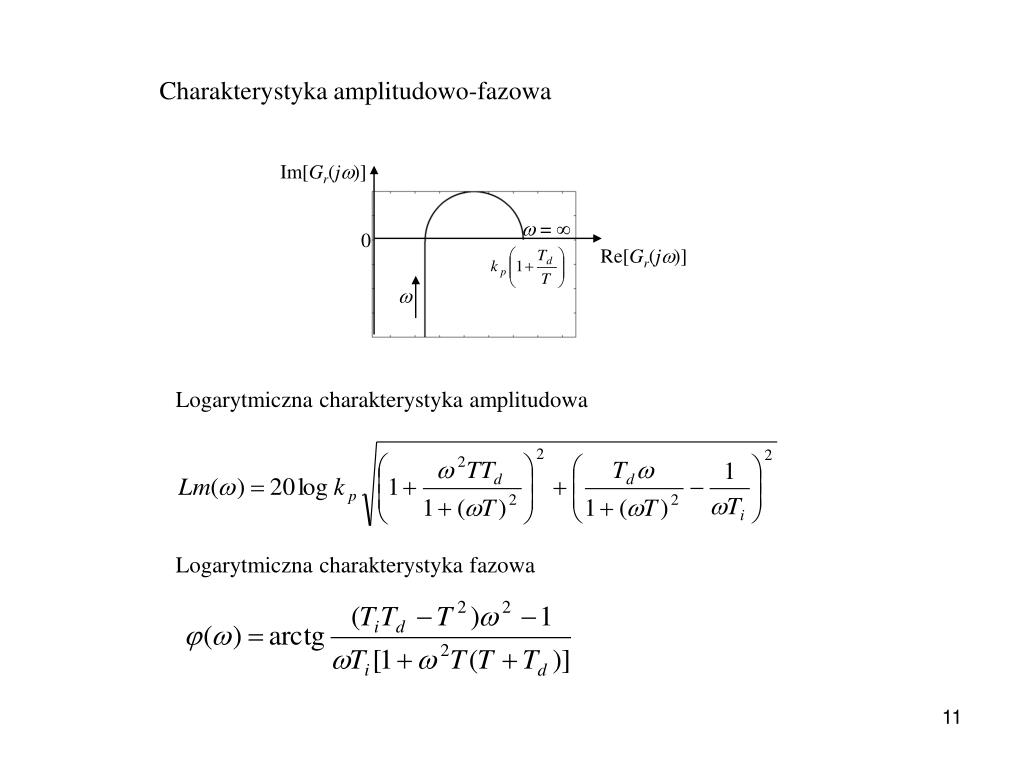

  10. Im[Gr(j)]  =  0 Re[Gr(j)]  Charakterystyka amplitudowo-fazowa Logarytmiczna charakterystyka amplitudowa Logarytmiczna charakterystyka fazowa

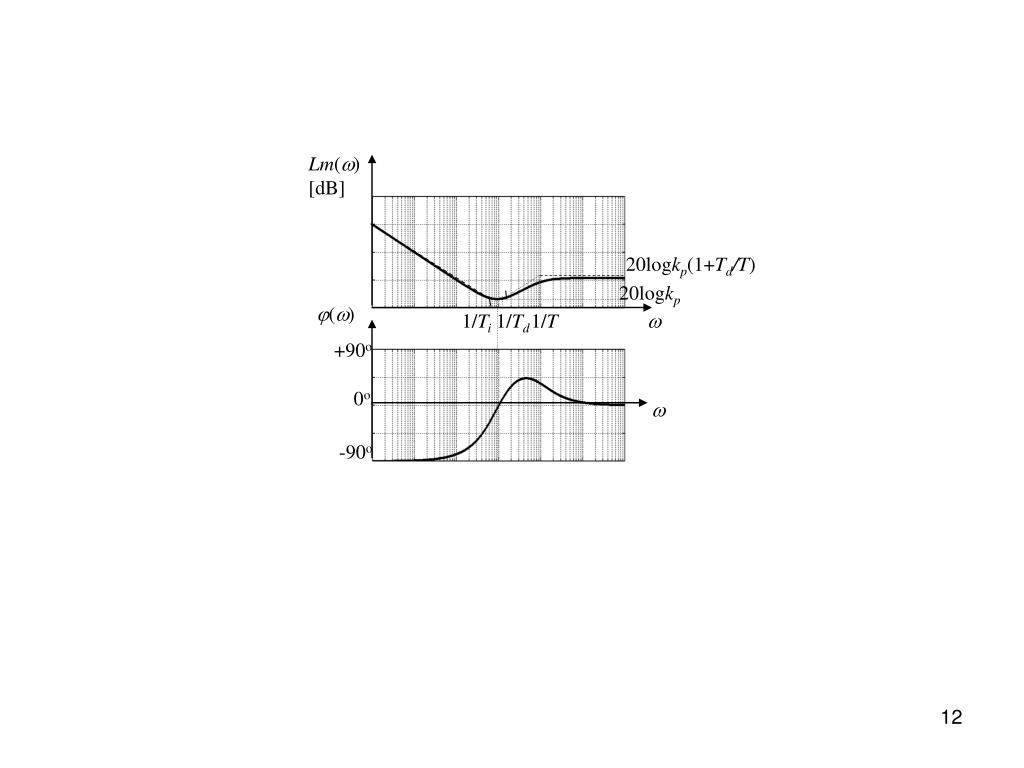

  11. Lm() [dB] 20logkp(1+Td/T) 20logkp () 1/Ti 1/Td 1/T  +90o 0o  -90o

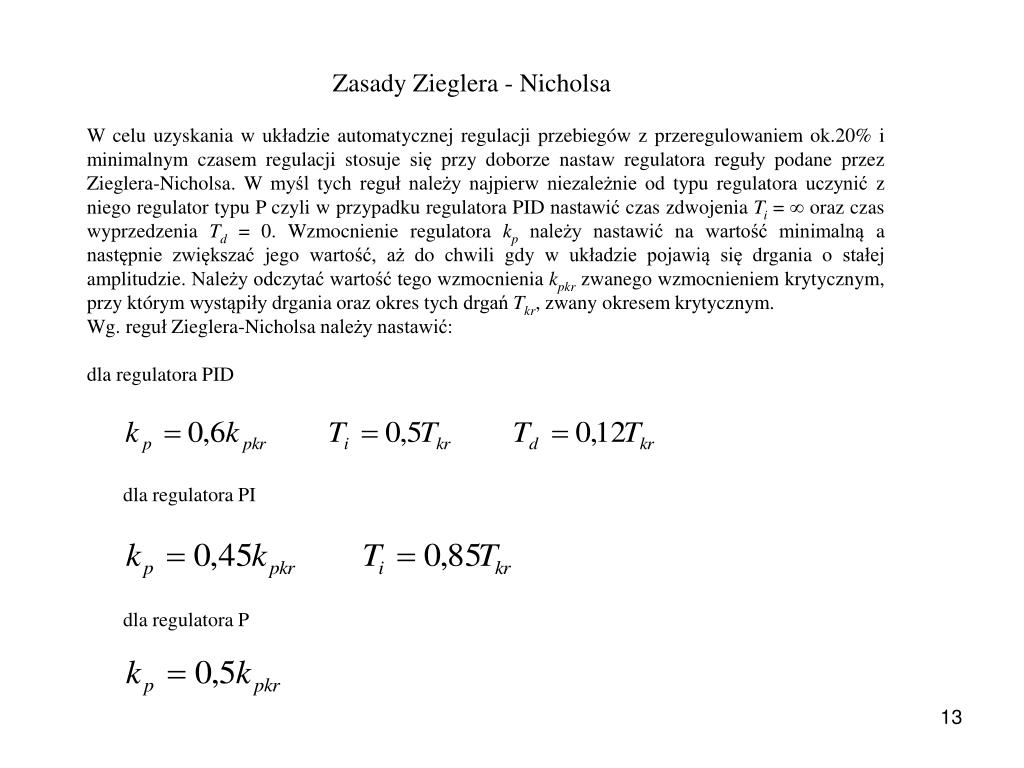

  12. Zasady Zieglera - Nicholsa W celu uzyskania w układzie automatycznej regulacji przebiegów z przeregulowaniem ok.20% i minimalnym czasem regulacji stosuje się przy doborze nastaw regulatora reguły podane przez Zieglera-Nicholsa. W myśl tych reguł należy najpierw niezależnie od typu regulatora uczynić z niego regulator typu P czyli w przypadku regulatora PID nastawić czas zdwojenia Ti =  oraz czas wyprzedzenia Td= 0. Wzmocnienie regulatora kp należy nastawić na wartość minimalną a następnie zwiększać jego wartość, aż do chwili gdy w układzie pojawią się drgania o stałej amplitudzie. Należy odczytać wartość tego wzmocnienia kpkr zwanego wzmocnieniem krytycznym, przy którym wystąpiły drgania oraz okres tych drgań Tkr, zwany okresem krytycznym. Wg. reguł Zieglera-Nicholsa należy nastawić: dla regulatora PID dla regulatora PI dla regulatora P dla regulatora PI . dla regulatora P

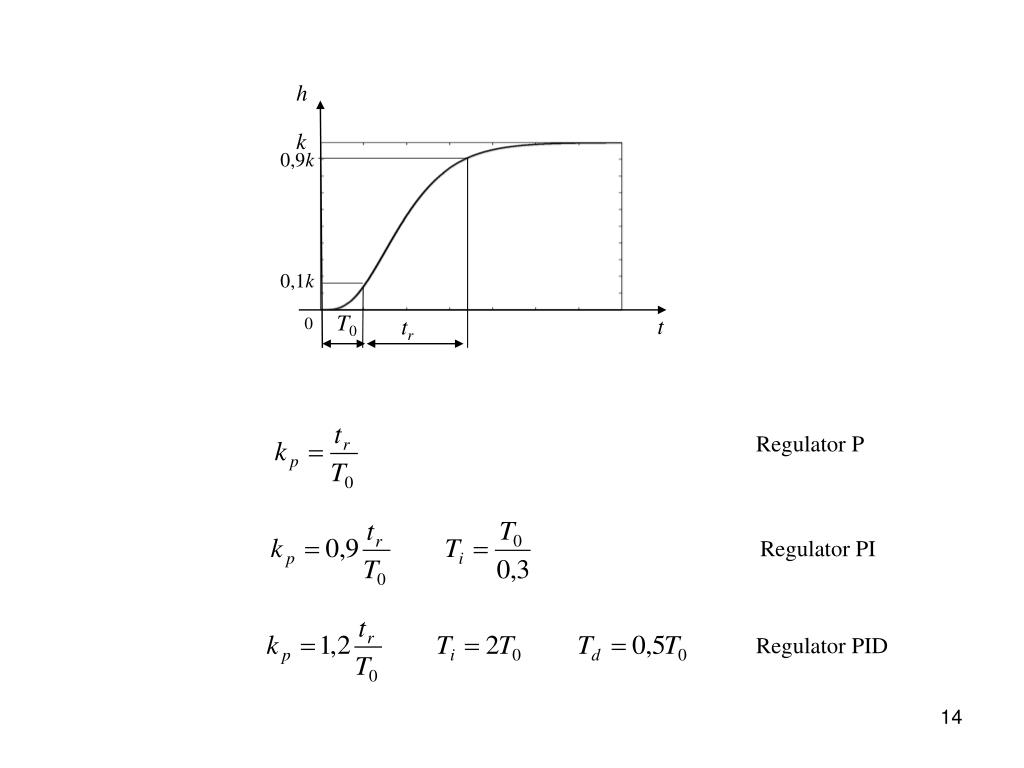

  13. 0,9k h k 0,1k T0 t 0 tr Regulator P Regulator PI Regulator PID
