Presentation Transcript
anton paar gmbh
Anton Paar GmbH
  • 高精度测量仪器生产
  • 高准确机械工程
  • 电子产品

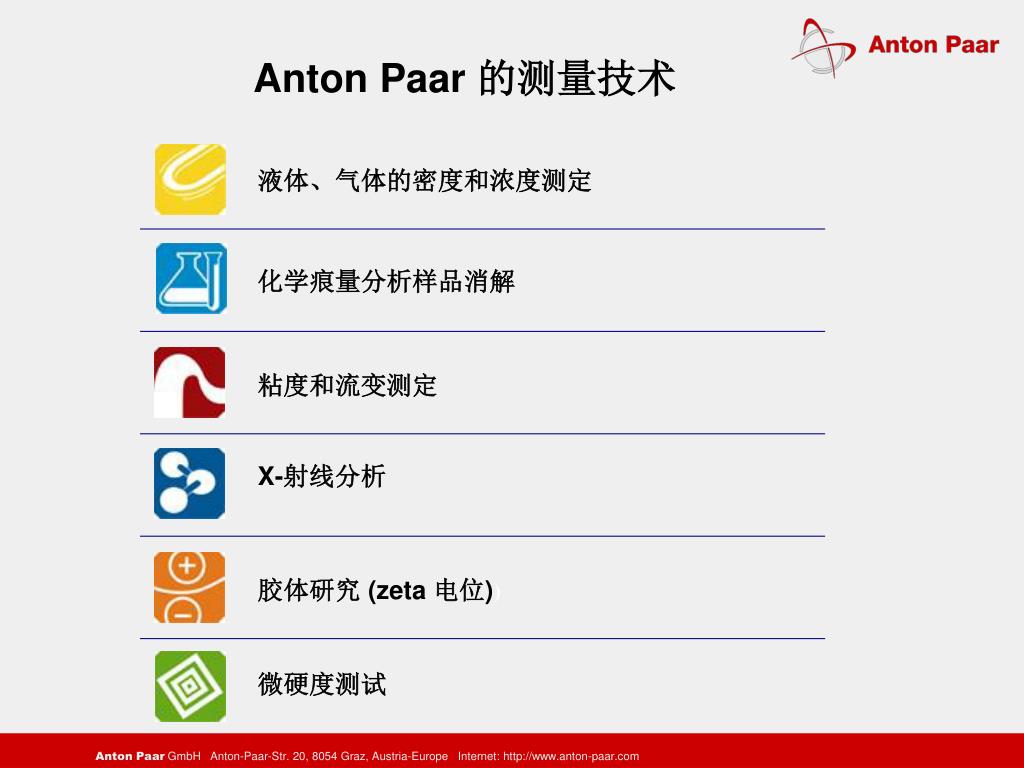

anton paar

液体、气体的密度和浓度测定

化学痕量分析样品消解

粘度和流变测定

X-射线分析

胶体研究 (zeta 电位))

微硬度测试

Anton Paar 的测量技术
slide4

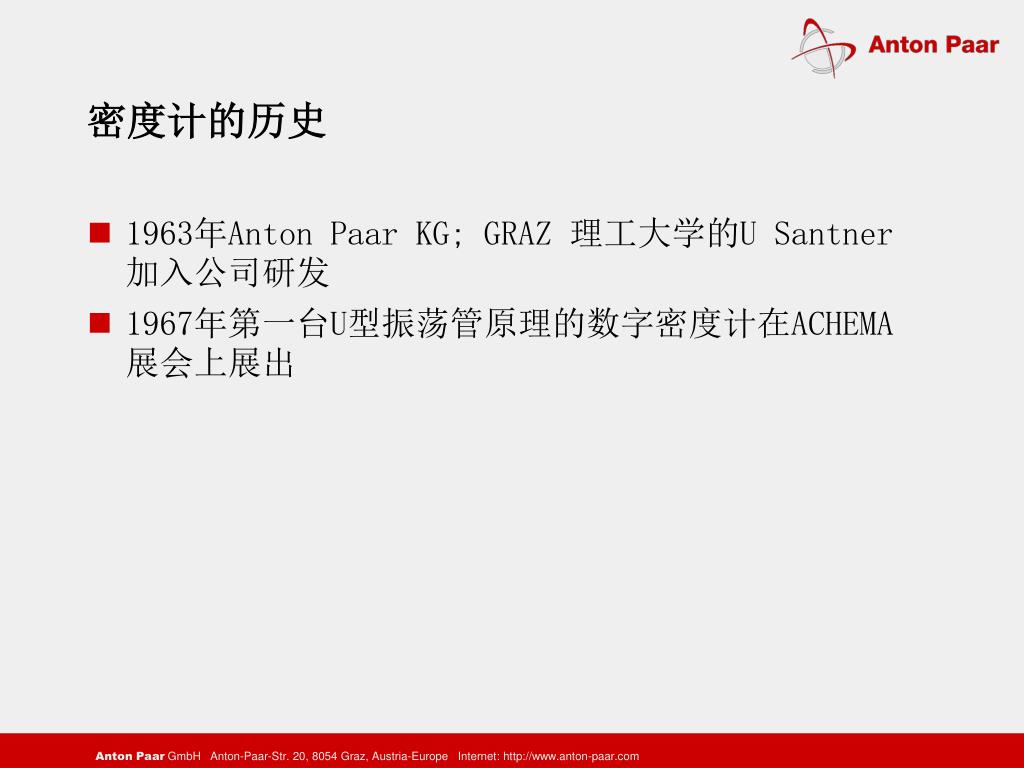

密度计的历史
  • 1963年Anton Paar KG; GRAZ 理工大学的U Santner 加入公司研发
  • 1967年第一台U型振荡管原理的数字密度计在ACHEMA展会上展出
slide5

质量计算公式:ρ =体积

密度单位:

1g/cm3 = 1000 kg/m3

空气: 0.0012 g/cm3

水: 0.9982 g/cm3

汞: 13.5462 g/cm3

钢: 8.0 g/cm3

铜: 8.4 g/cm3

举例:

(at 20°C)

密 度
slide6

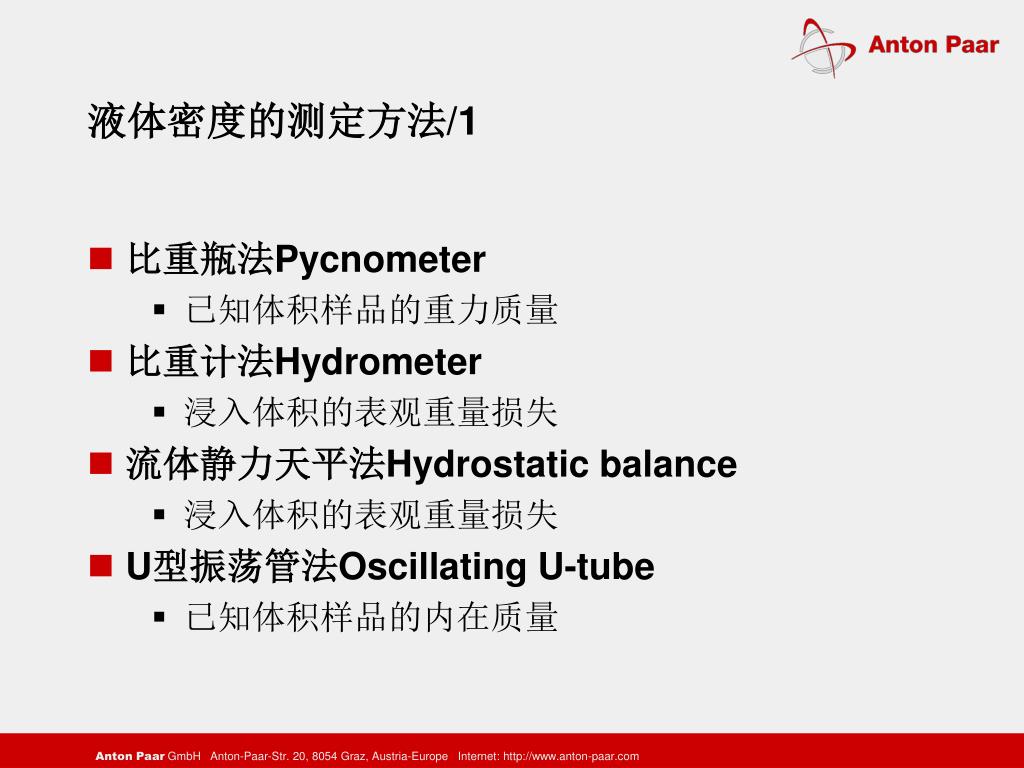

液体密度的测定方法/1
  • 比重瓶法Pycnometer
    • 已知体积样品的重力质量
  • 比重计法Hydrometer
    • 浸入体积的表观重量损失

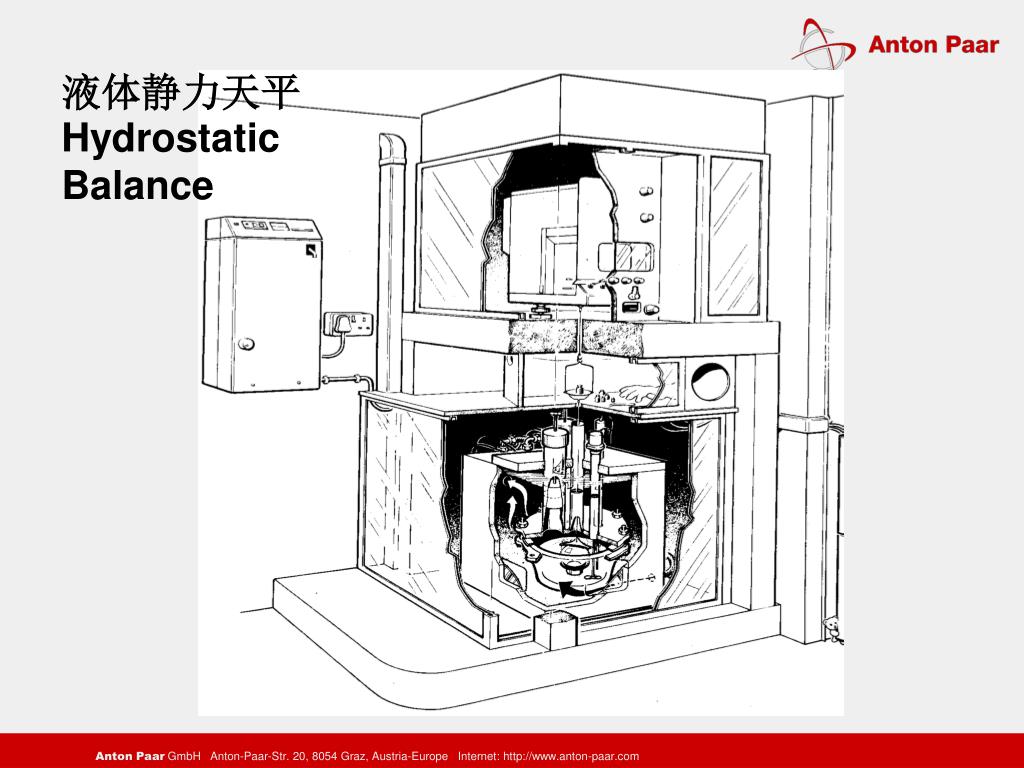

  • 流体静力天平法Hydrostatic balance
    • 浸入体积的表观重量损失
  • U型振荡管法Oscillating U-tube
    • 已知体积样品的内在质量
slide7

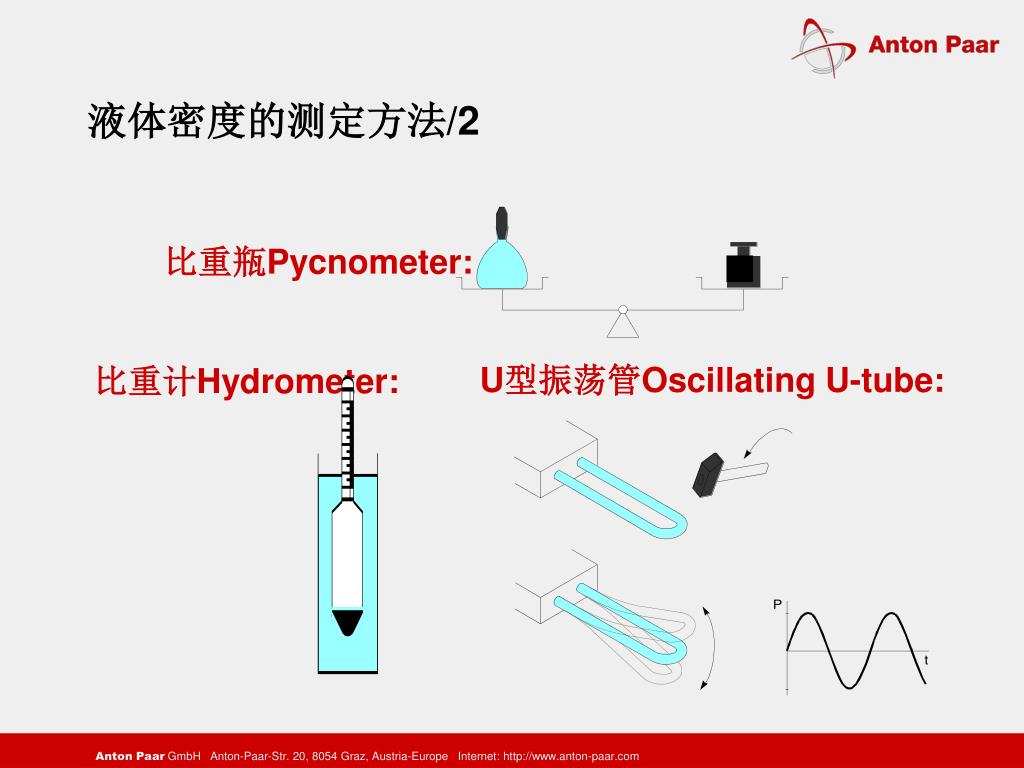

比重瓶Pycnometer:

kg

U型振荡管Oscillating U-tube:

比重计Hydrometer:

液体密度的测定方法/2
slide10

U型振荡管充入水:

U-振荡管充入空气:

低密度 高频率

高密度 低频率

U型振荡管测定原理

U型振荡管的频率特性取决于所填充样品的密度值

slide11

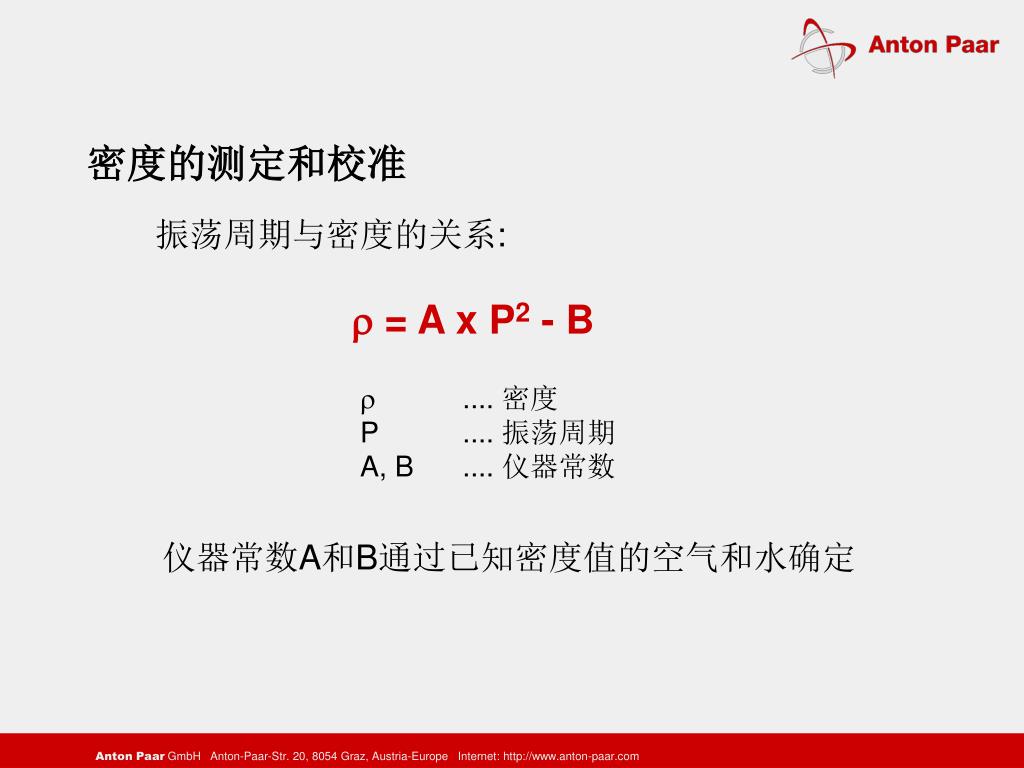

振荡周期与密度的关系:

 = A x P2 - B

  • .... 密度

P .... 振荡周期

A, B .... 仪器常数

仪器常数A和B通过已知密度值的空气和水确定

密度的测定和校准

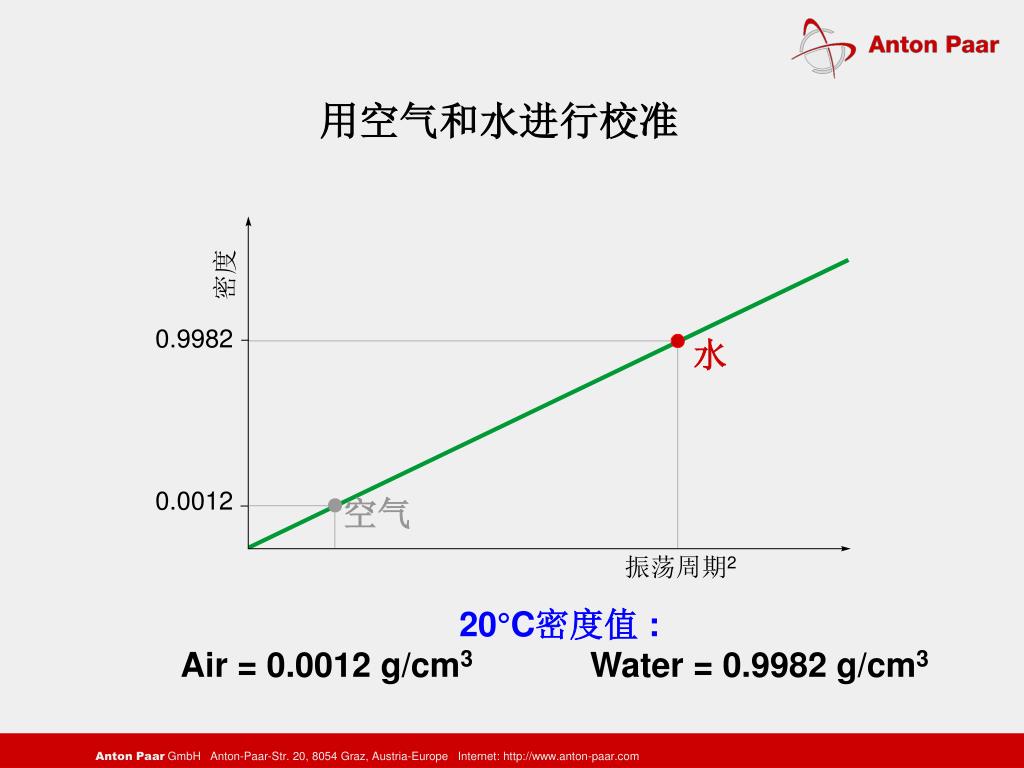

slide12

密度

0.9982

0.0012

空气

振荡周期2

用空气和水进行校准

20°C密度值 :

Air = 0.0012 g/cm3 Water = 0.9982 g/cm3

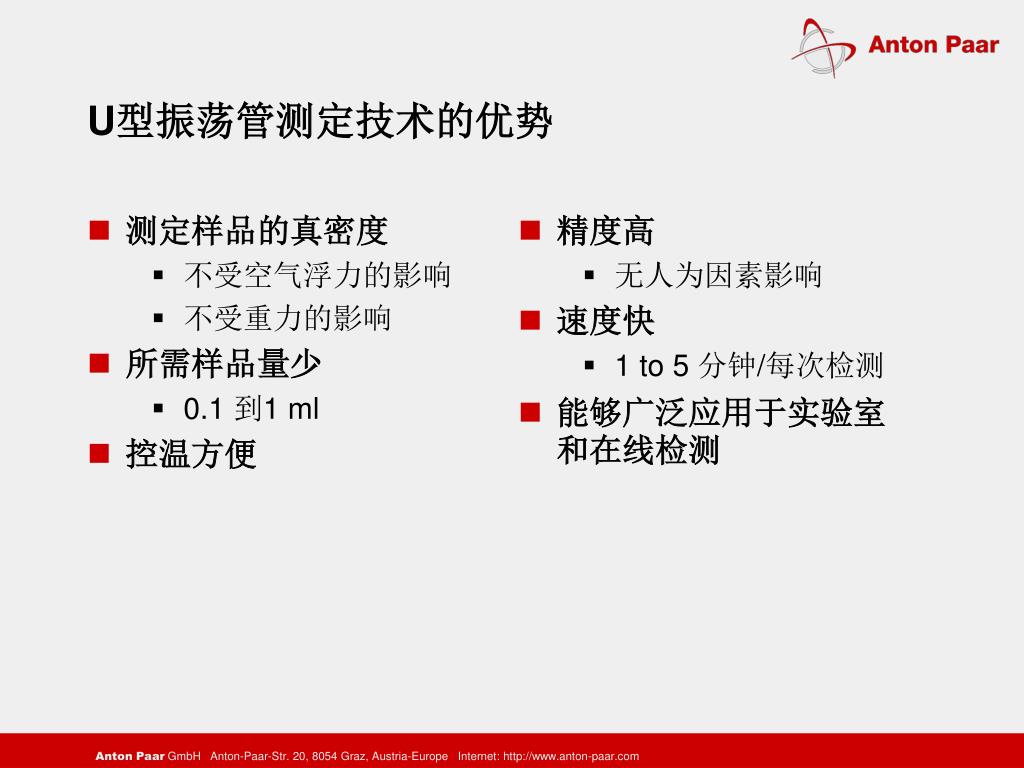

slide13
测定样品的真密度

不受空气浮力的影响

不受重力的影响

所需样品量少

0.1 到1 ml

控温方便

精度高

无人为因素影响

速度快

1 to 5 分钟/每次检测

能够广泛应用于实验室和在线检测

U型振荡管测定技术的优势
slide14

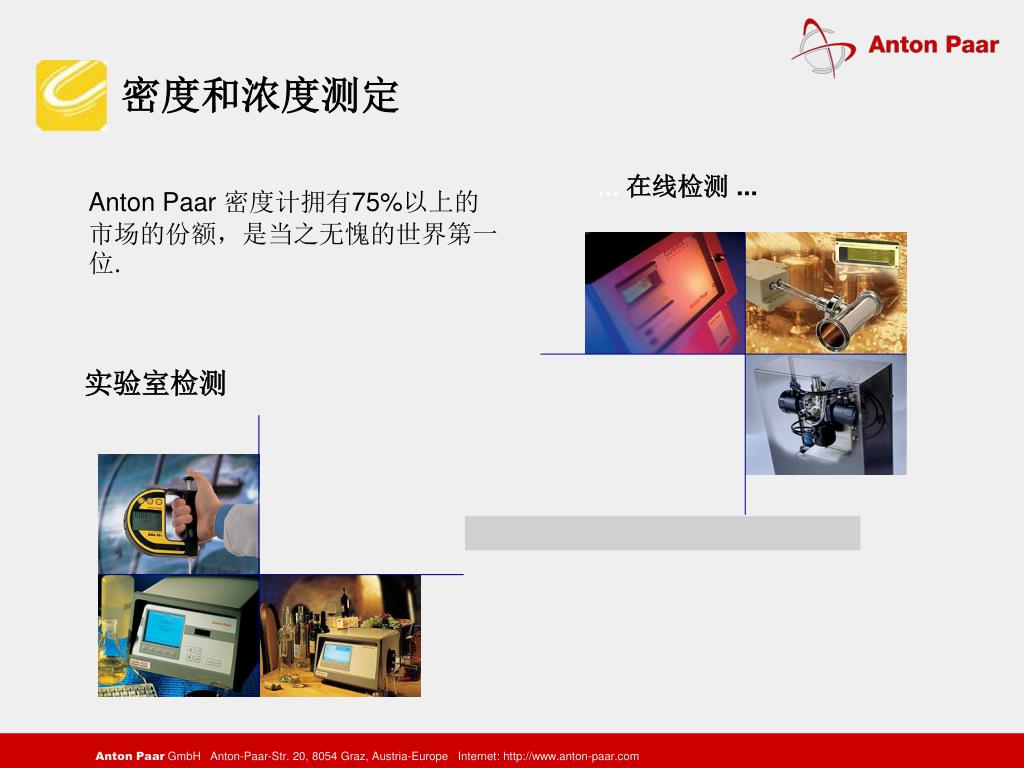

... 在线检测 ...

实验室检测

密度和浓度测定

Anton Paar 密度计拥有75%以上的市场的份额,是当之无愧的世界第一位.

slide15

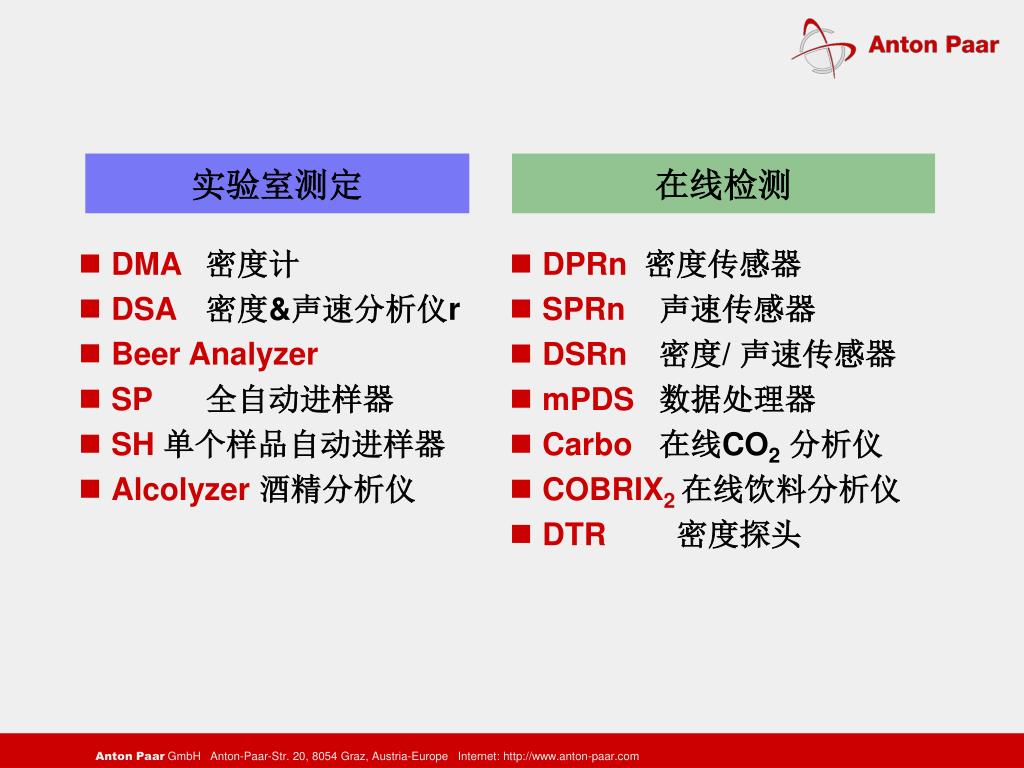

DMA密度计

DSA密度&声速分析仪r

Beer Analyzer

SP全自动进样器

SH单个样品自动进样器

Alcolyzer 酒精分析仪

DPRn 密度传感器

SPRn 声速传感器

DSRn 密度/ 声速传感器

mPDS 数据处理器

Carbo 在线CO2 分析仪

COBRIX2 在线饮料分析仪

DTR 密度探头

实验室测定

在线检测

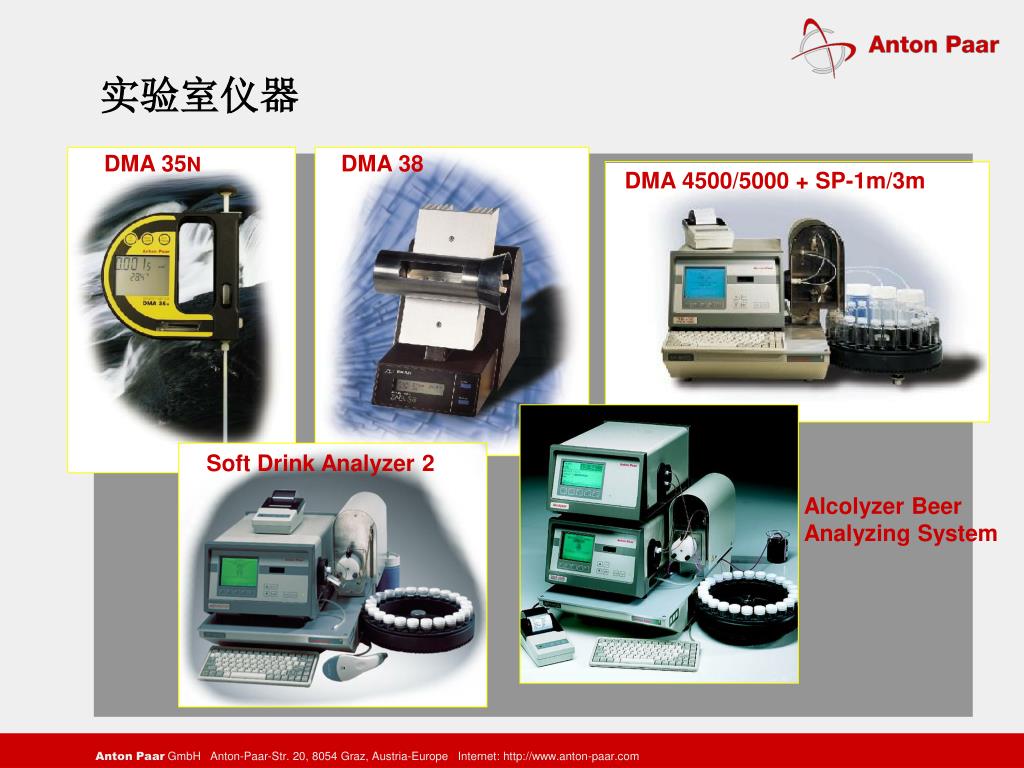

slide16

DMA 38

DMA 4500/5000 + SP-1m/3m

DMA 35N

Soft Drink Analyzer 2

Alcolyzer Beer

Analyzing System

实验室仪器

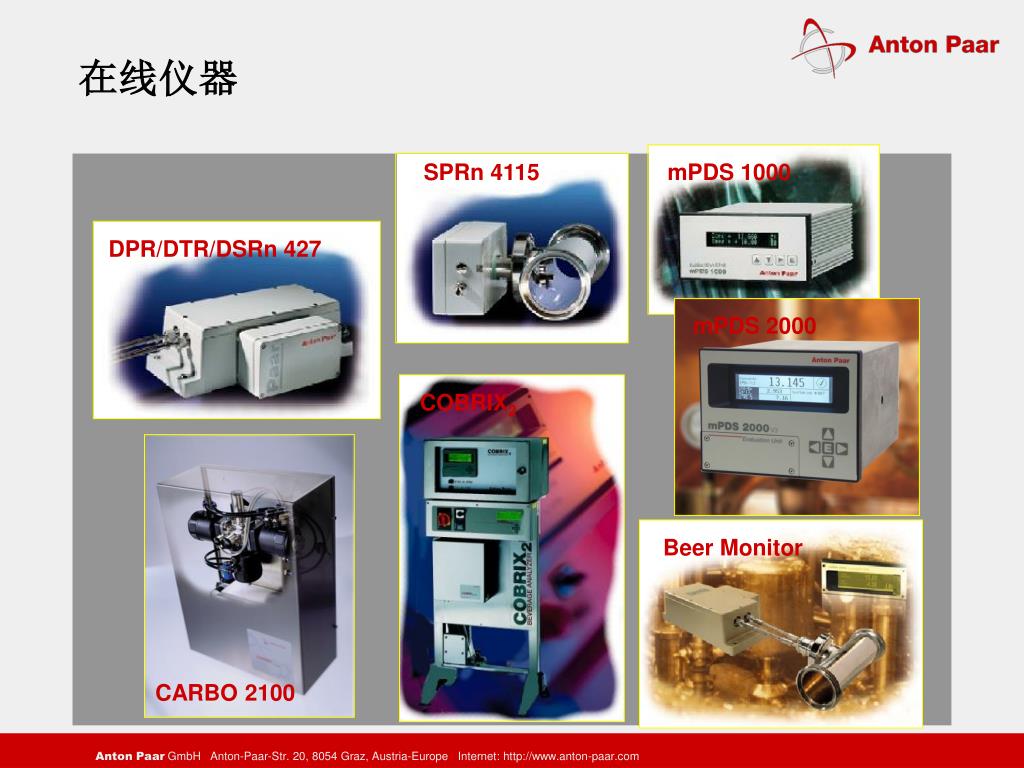

slide17

SPRn 4115

DPR/DTR/DSRn 427

mPDS 1000

mPDS 2000

COBRIX2

Beer Monitor

CARBO 2100

在线仪器

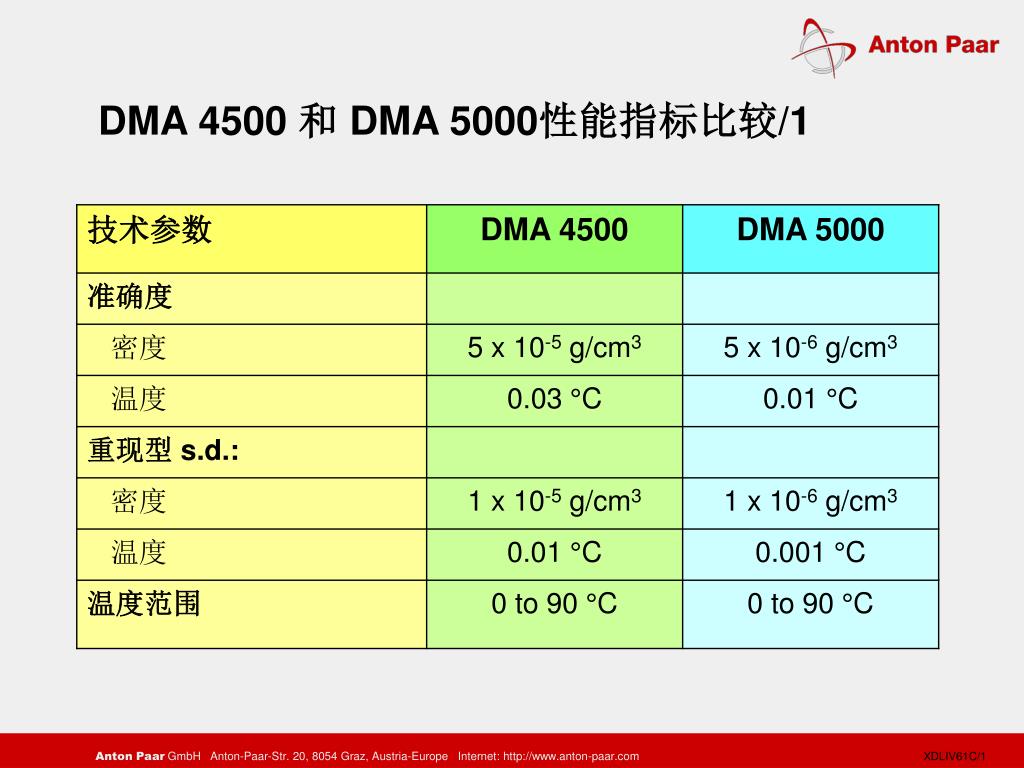

slide18

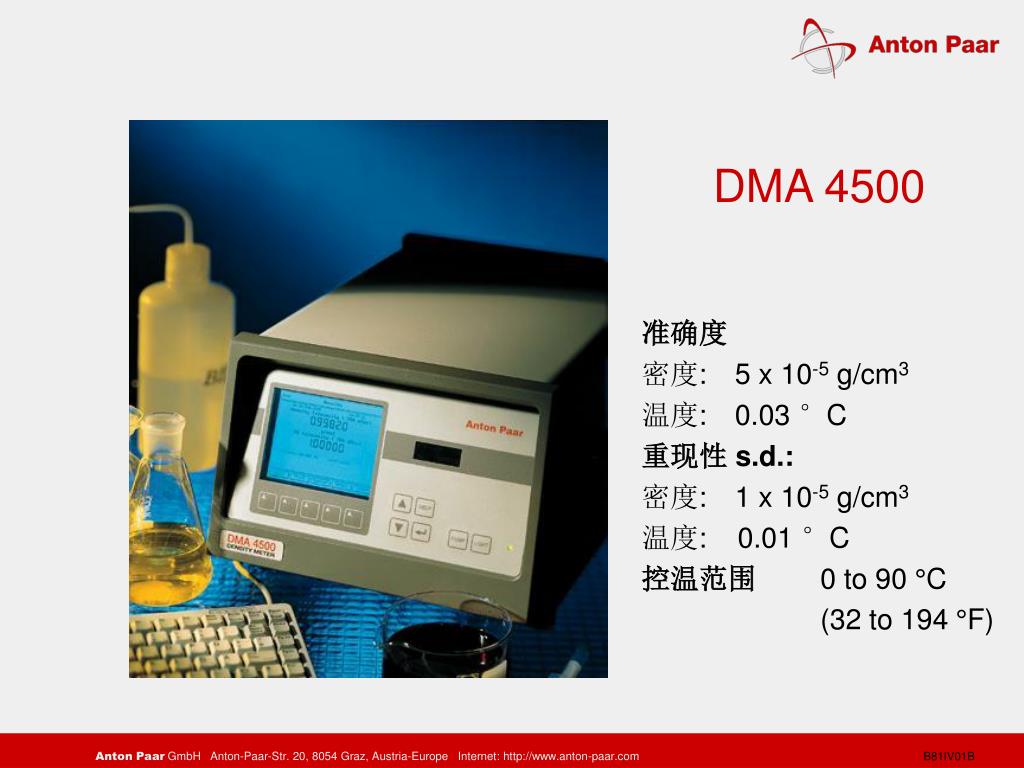

DMA 4500

准确度

密度: 5 x 10-5 g/cm3

温度: 0.03 °C

重现性 s.d.:

密度: 1 x 10-5 g/cm3

温度: 0.01 °C

控温范围 0 to 90 °C

(32 to 194 °F)

B81IV01B

slide19

DMA 5000

Specifications

准确度

密度: 5 x 10-6 g/cm3

温度: 0.01 °C

重现性 s.d.:

密度: 1 x 10-6 g/cm3

温度: 0.001 °C

控温范围 0 to 90 °C

(32 to 194 °F)

B26IV01C

slide20
仪器特点和优势 1
  • 自动粘度校准
    • 全量程粘度校准
  • 内置参比振荡管
    • 当测量温度改变后能够立即进行准确的测定
    • 20 °C单点可充分校准全量程的控温范围
    • 两种测量模式:
      • 快速测定 (快测模式)
      • 准确 测定(平衡模式)

XDLIV37B/1

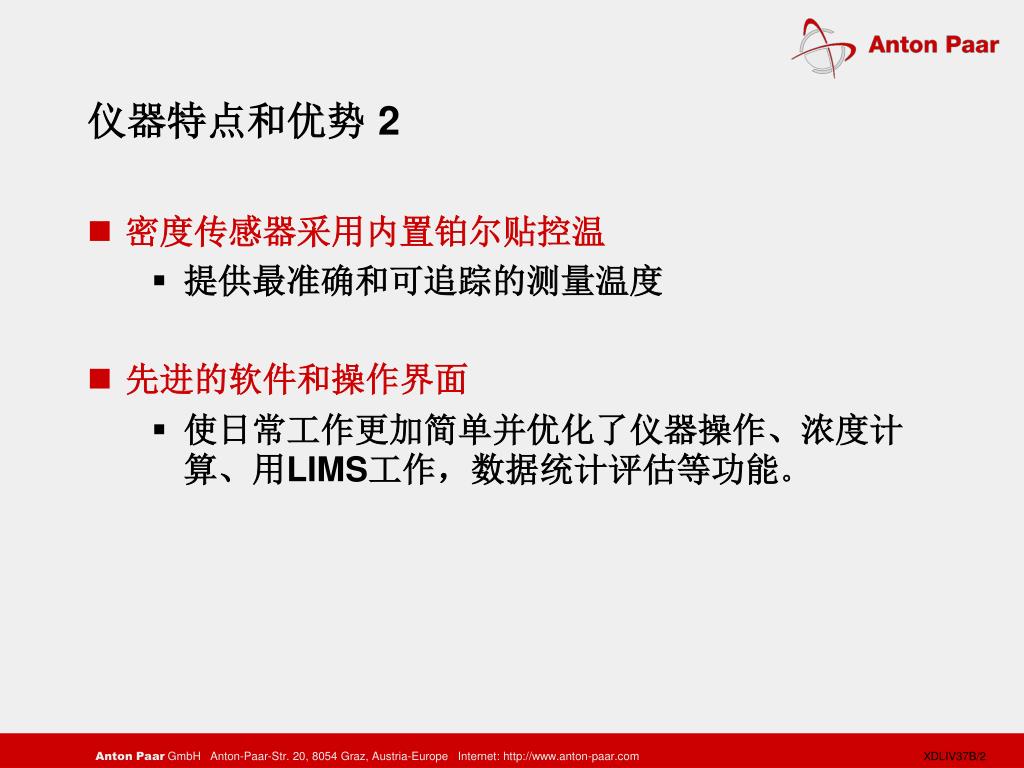

slide21
仪器特点和优势 2
  • 密度传感器采用内置铂尔贴控温
    • 提供最准确和可追踪的测量温度
  • 先进的软件和操作界面
    • 使日常工作更加简单并优化了仪器操作、浓度计算、用LIMS工作,数据统计评估等功能。

XDLIV37B/2

slide22

U型振荡管

Pt 100 温度传感器

参比测量管

光学传感器

铂尔贴恒温装置

U型振荡管传感器

XDLIV38B

slide23
自动粘度修正
  • DMA 5000 能够测出由样品粘度影响的振荡阻
  • 为提高分辨率和应用范围,在初次谐波频率确定时就测定了阻尼
  • DMA 5000 对粘度影响的校正

ρ = A * Q2 * f(damping) – B

XDLIV39B/1

slide24

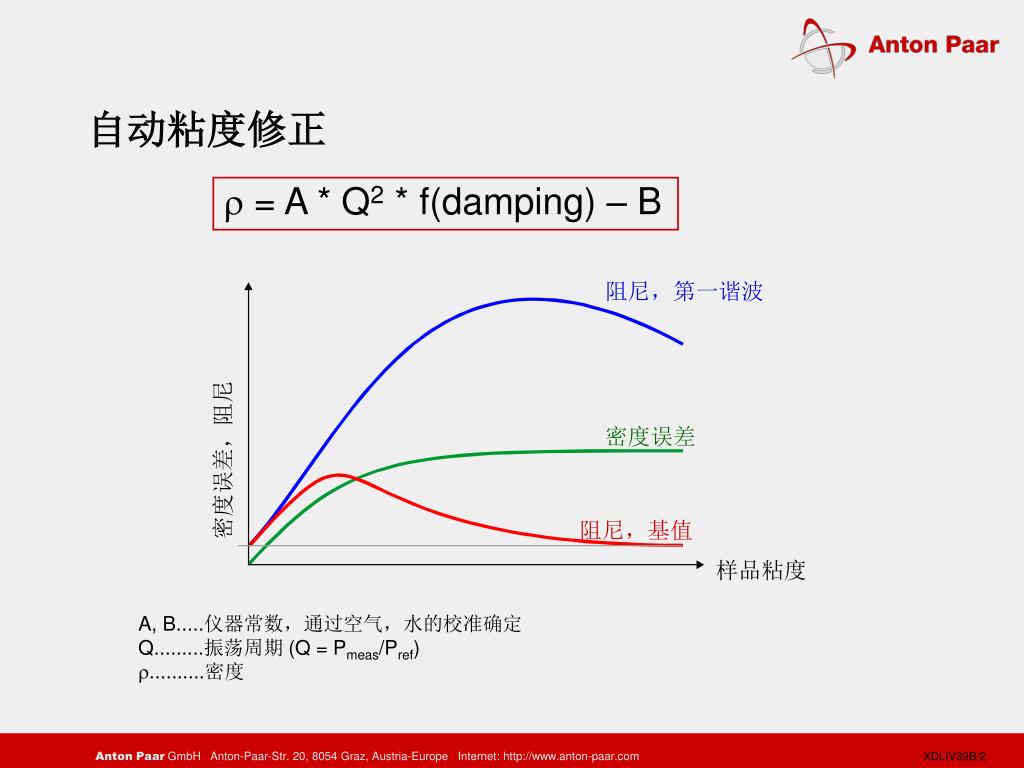

阻尼,第一谐波

密度误差

密度误差,阻尼

阻尼,基值

样品粘度

自动粘度修正

 = A * Q2 * f(damping) – B

A, B.....仪器常数,通过空气,水的校准确定

Q.........振荡周期 (Q = Pmeas/Pref)

..........密度

XDLIV39B/2

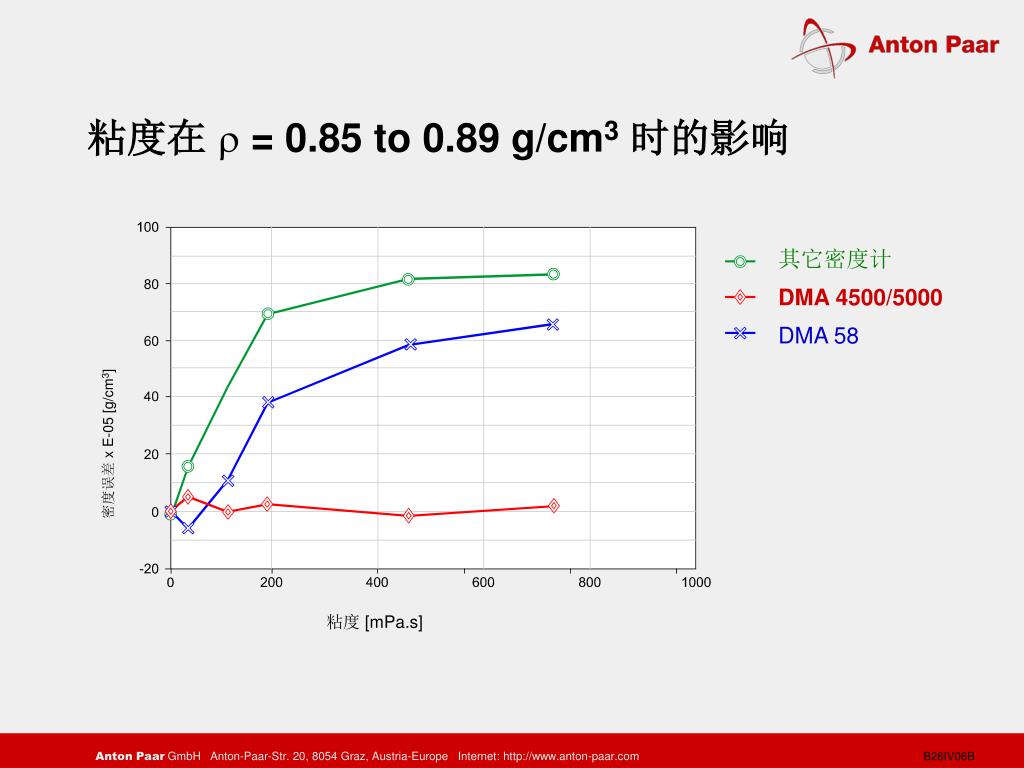

0 85 to 0 89 g cm 3
粘度在 = 0.85 to 0.89 g/cm3时的影响

其它密度计

DMA 4500/5000

DMA 58

密度误差 x E-05 [g/cm3]

粘度 [mPa.s]

B26IV06B

slide26

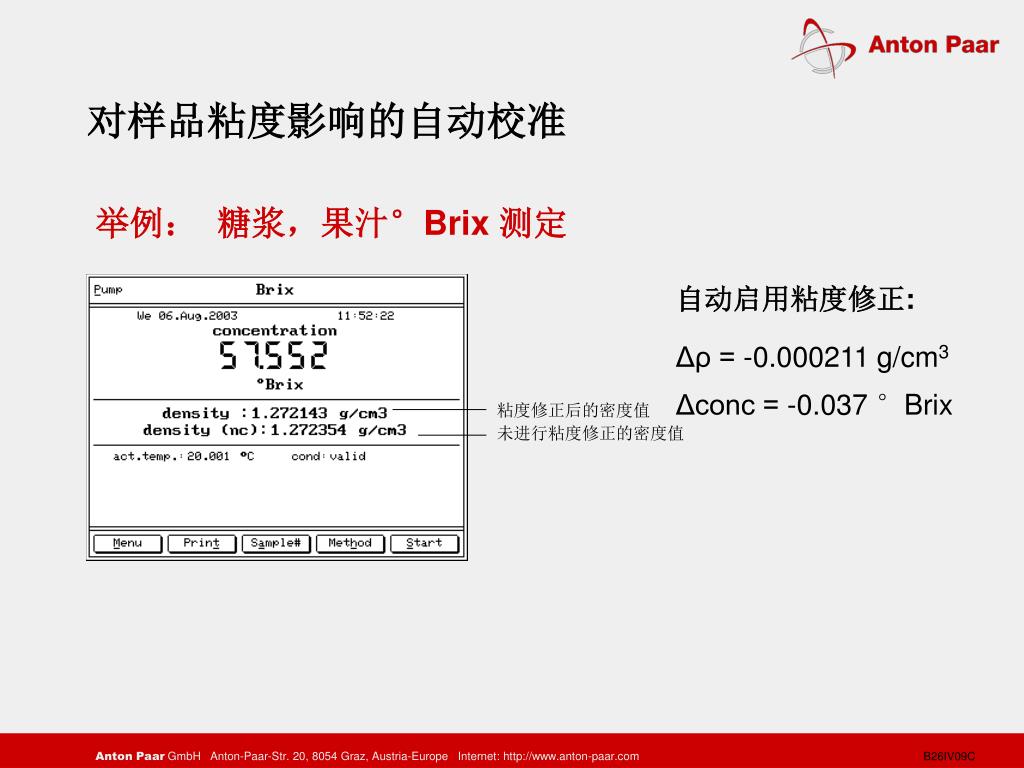

粘度修正后的密度值

未进行粘度修正的密度值

对样品粘度影响的自动校准

举例: 糖浆,果汁°Brix 测定

自动启用粘度修正:

Δρ = -0.000211 g/cm3

Δconc = -0.037 °Brix

B26IV09C

slide27

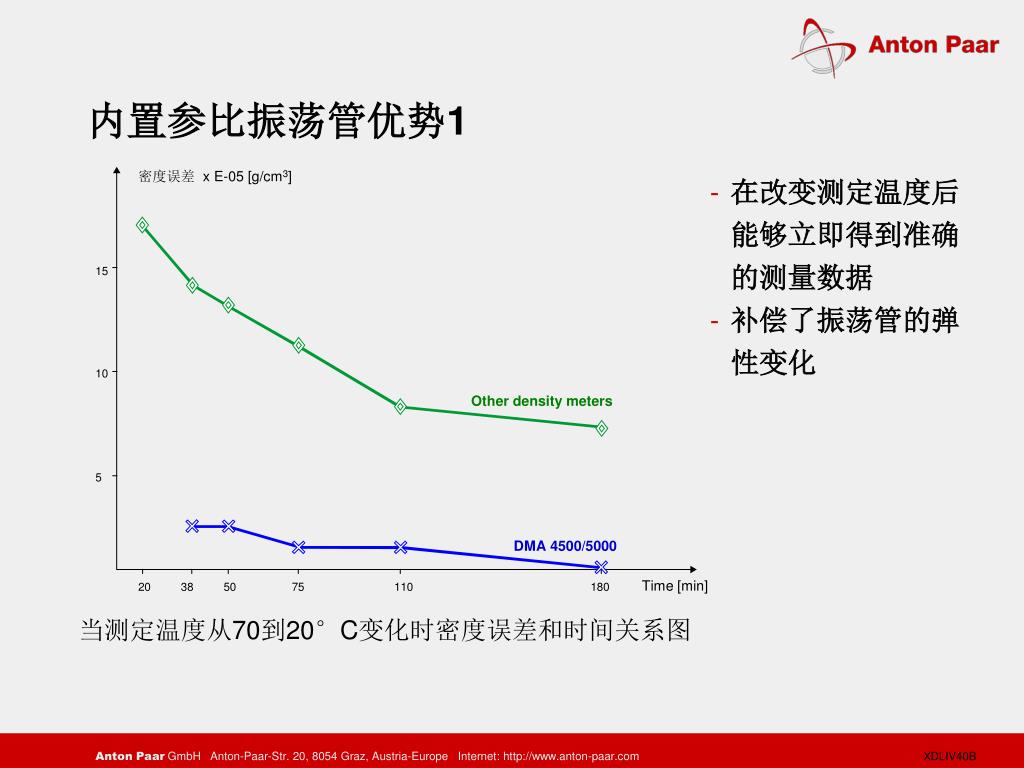

内置参比振荡管优势1

密度误差 x E-05 [g/cm3]

  • 在改变测定温度后能够立即得到准确的测量数据
  • 补偿了振荡管的弹性变化

15

10

Other density meters

5

DMA 4500/5000

Time [min]

20

38

50

75

110

180

当测定温度从70到20°C变化时密度误差和时间关系图

XDLIV40B

slide28
内置参比振荡管优势 2
  • 消除了飘移
    • 当变更测量温度后,一旦温度恒定仪器能够立即稳定。
    • 消除了因振荡管弹性变化引起的长期漂移。

(注意:该长期漂移不是由于振荡管被附着和侵蚀引起的)

  • 简化了在不同设定温度下的检测工作
    • 全温度量程的密度值校准只需在20 °C时做空气,水的校准即可。
    • 仪器亦能进行40 °C and 60 °C时的校准操作。

例如:每年一次或在密度传感器进行温度准确度的重校正时。

XDLIV41B

3 dma 4500

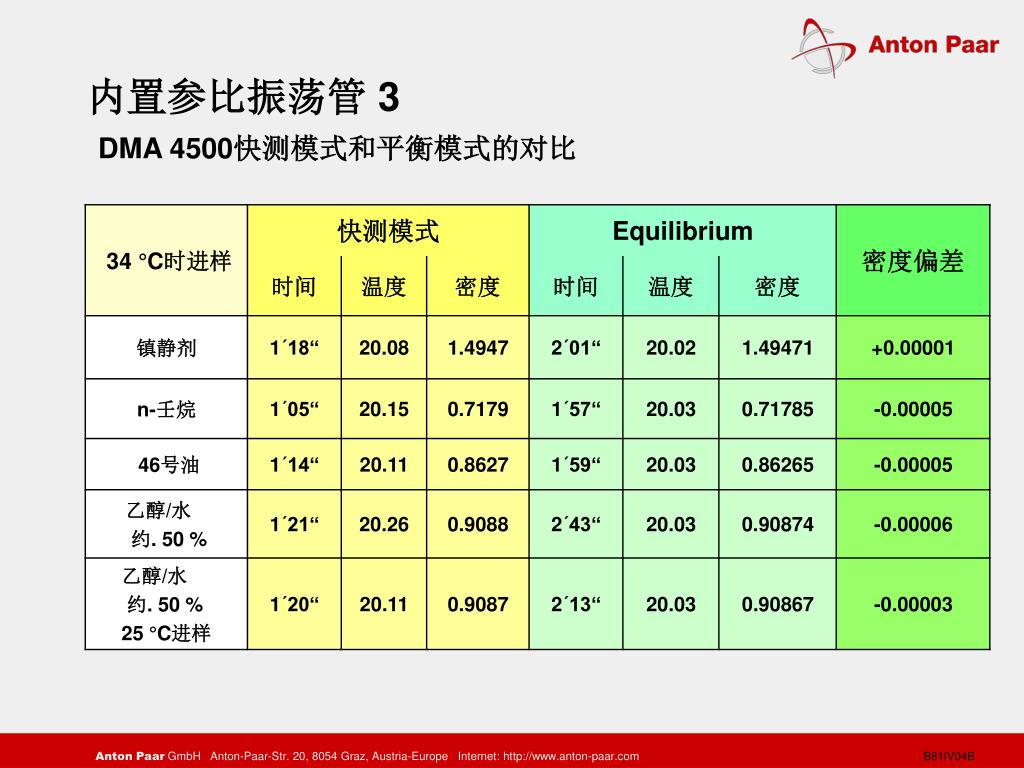

内置参比振荡管 3DMA 4500快测模式和平衡模式的对比

B81IV04B

3 dma 5000
内置参比振荡管3DMA 5000快测模式和平衡模式的对比

B26IV12C

slide31
先进的用户界面 1
  • 大LC显示屏更加容易操作和读取
    • 能同时显示多个检测结果
    • 显示结果模式可选
  • 菜单驱动软件Menu driven software
  • Password保护 protection
  • 帮助按键

XDLIV42C/1

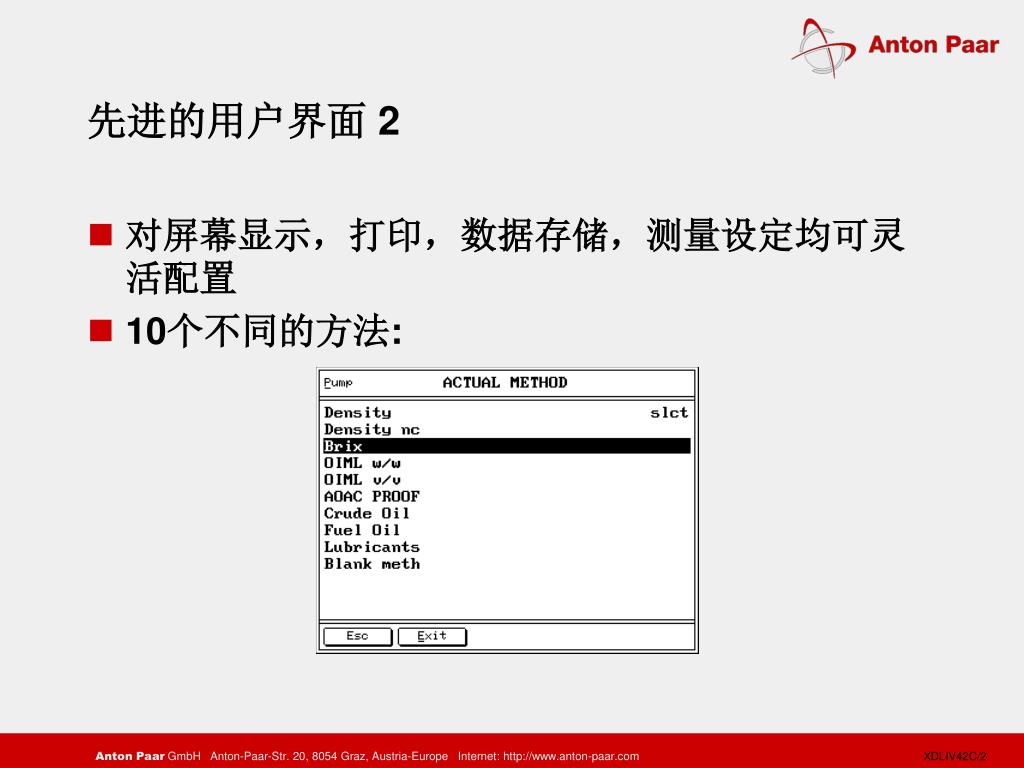

slide32
先进的用户界面 2
  • 对屏幕显示,打印,数据存储,测量设定均可灵活配置
  • 10个不同的方法:

XDLIV42C/2

slide33

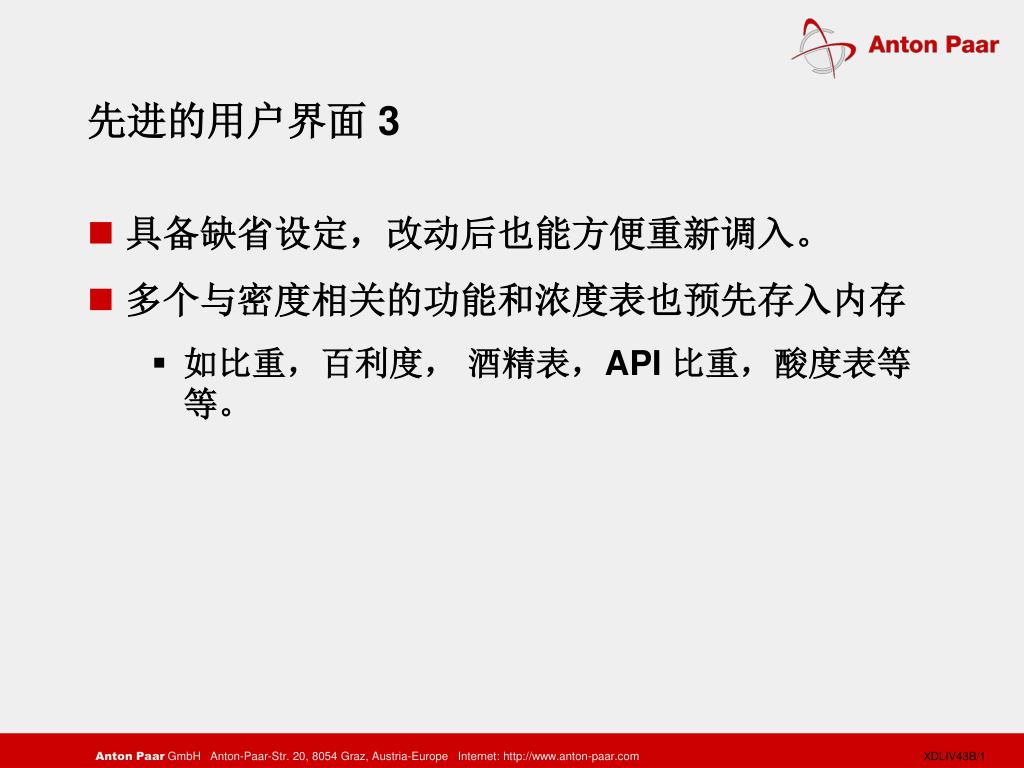

先进的用户界面 3
  • 具备缺省设定,改动后也能方便重新调入。
  • 多个与密度相关的功能和浓度表也预先存入内存
    • 如比重,百利度,酒精表,API 比重,酸度表等等。

XDLIV43B/1

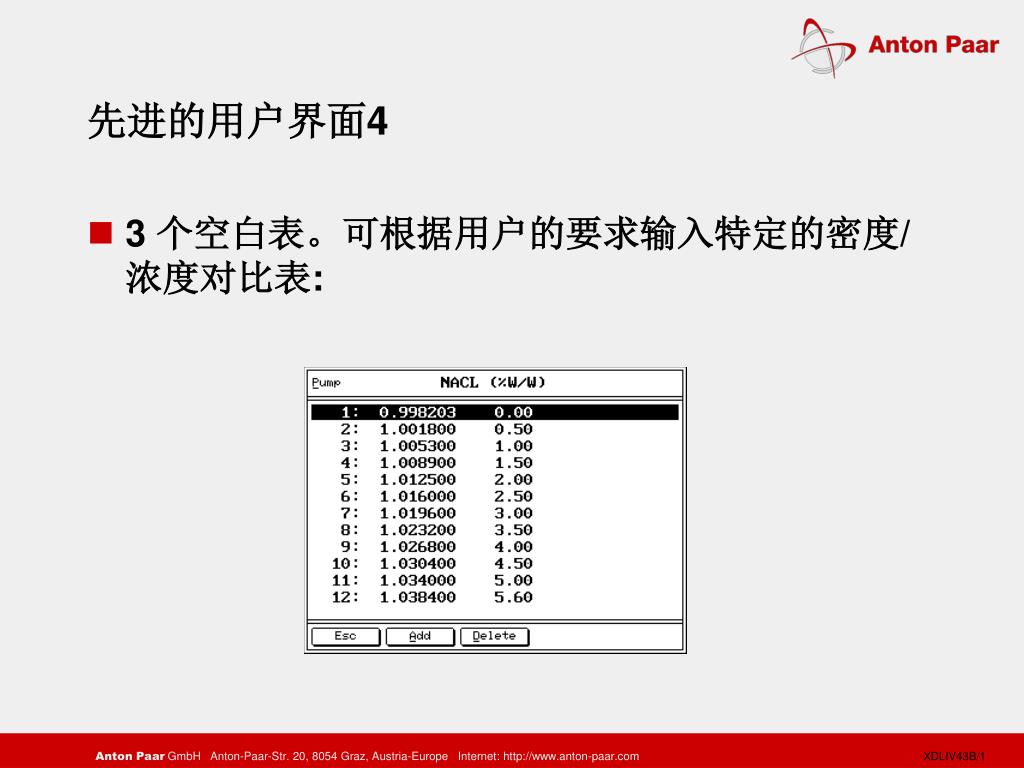

slide34
先进的用户界面4
  • 3 个空白表。可根据用户的要求输入特定的密度/浓度对比表:

XDLIV43B/1

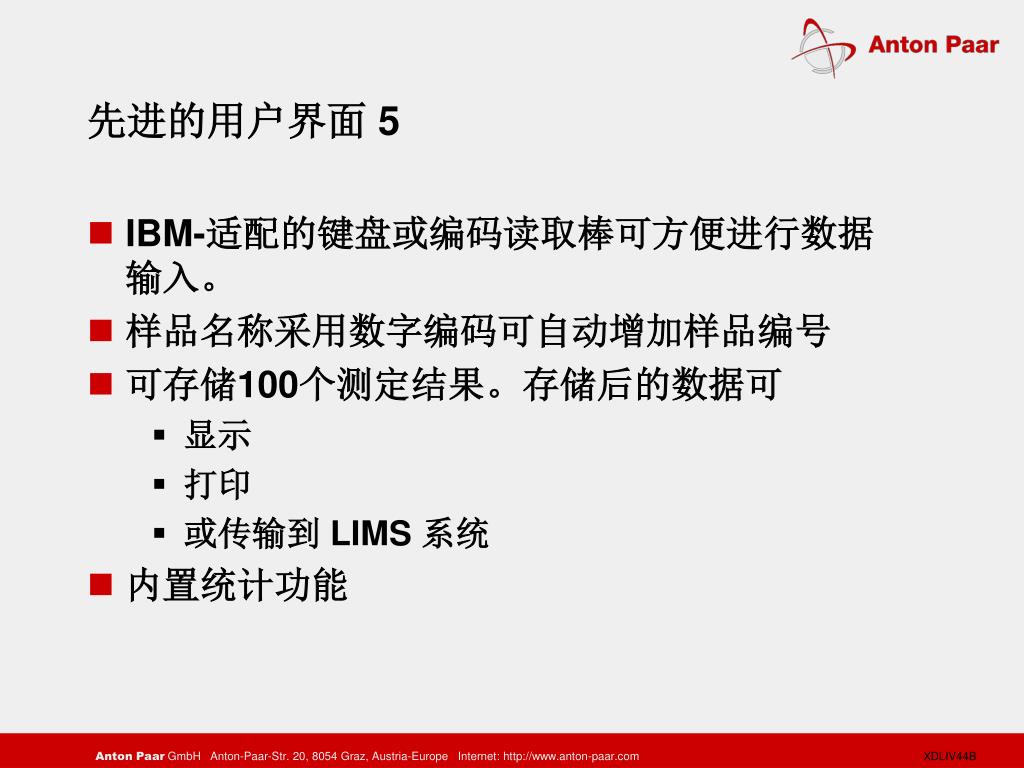

slide35
先进的用户界面 5
  • IBM-适配的键盘或编码读取棒可方便进行数据输入。
  • 样品名称采用数字编码可自动增加样品编号
  • 可存储100个测定结果。存储后的数据可
    • 显示
    • 打印
    • 或传输到 LIMS 系统
  • 内置统计功能

XDLIV44B

slide36
硬件配置优势
  • 防污外壳和千面板,按键亦被安全保护
  • 干燥空气引入连接装置(适用于高湿环境)
  • 电源电压可从 85 V 到 260 V ,频率 48 到 62 Hz
  • 低电耗: 50 VA
  • 结构紧凑
  • CE-认证

XDLIV45B

slide37
可连接外部测量池

外界测量池菜单:

测试设定:

XDLIV122C

slide38

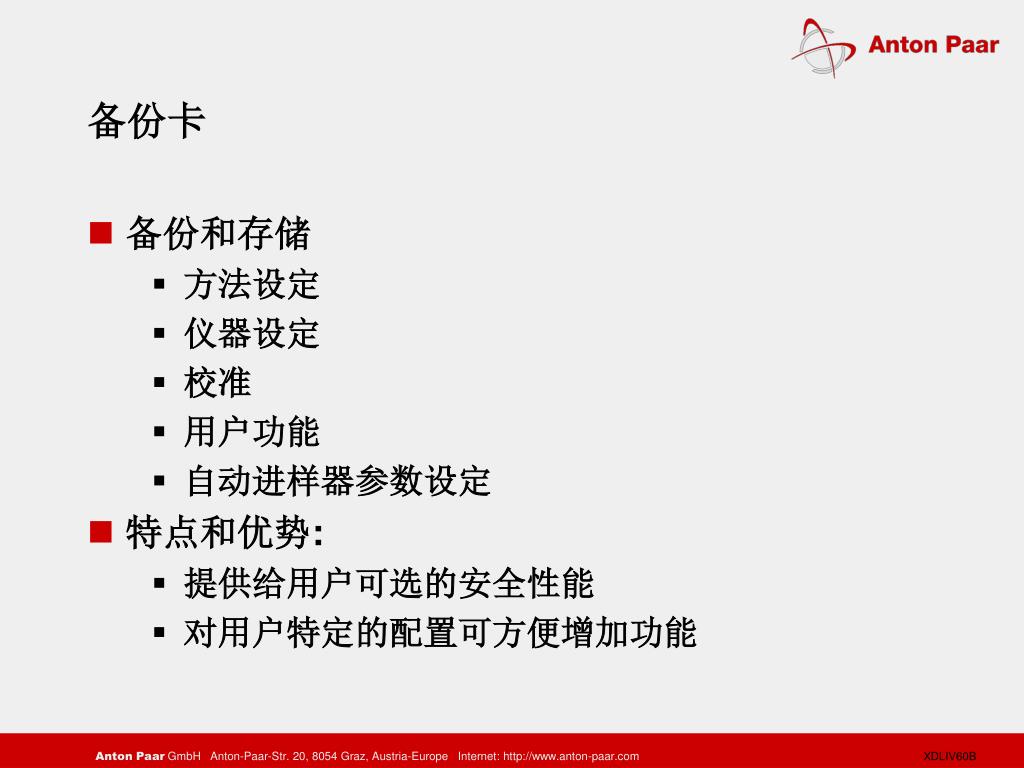

备份卡
  • 备份和存储
    • 方法设定
    • 仪器设定
    • 校准
    • 用户功能
    • 自动进样器参数设定
  • 特点和优势:
    • 提供给用户可选的安全性能
    • 对用户特定的配置可方便增加功能

XDLIV60B

slide41

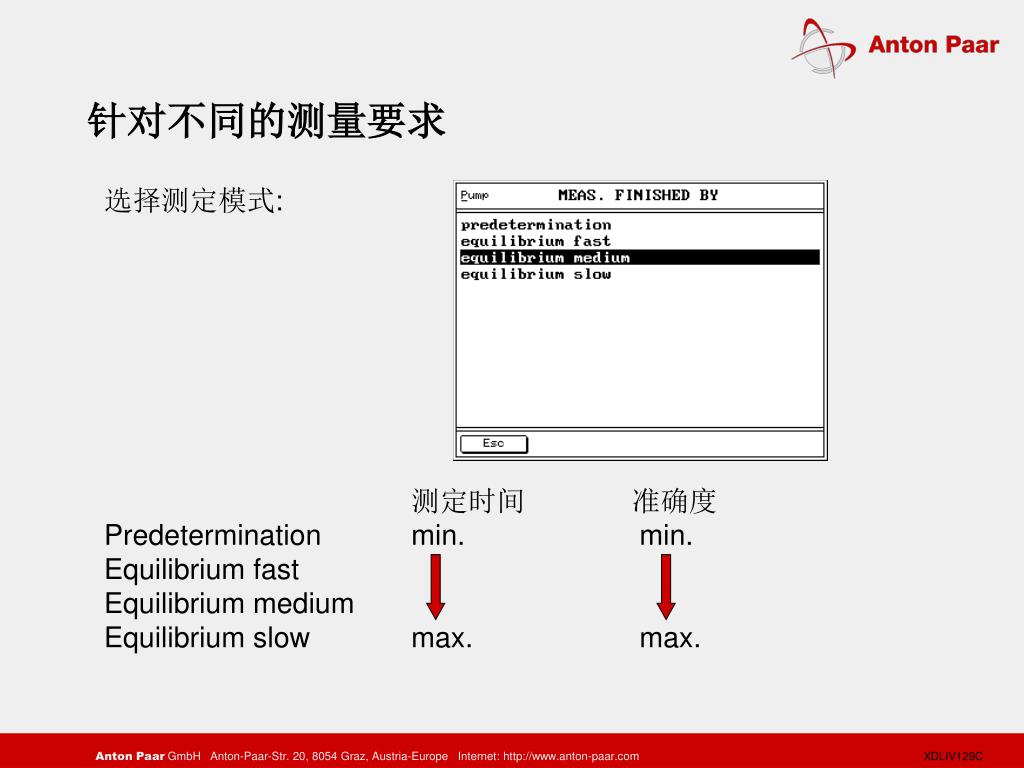

测定时间 准确度

Predetermination min. min.

Equilibrium fast

Equilibrium medium

Equilibrium slow max. max.

针对不同的测量要求

选择测定模式:

XDLIV129C

slide45

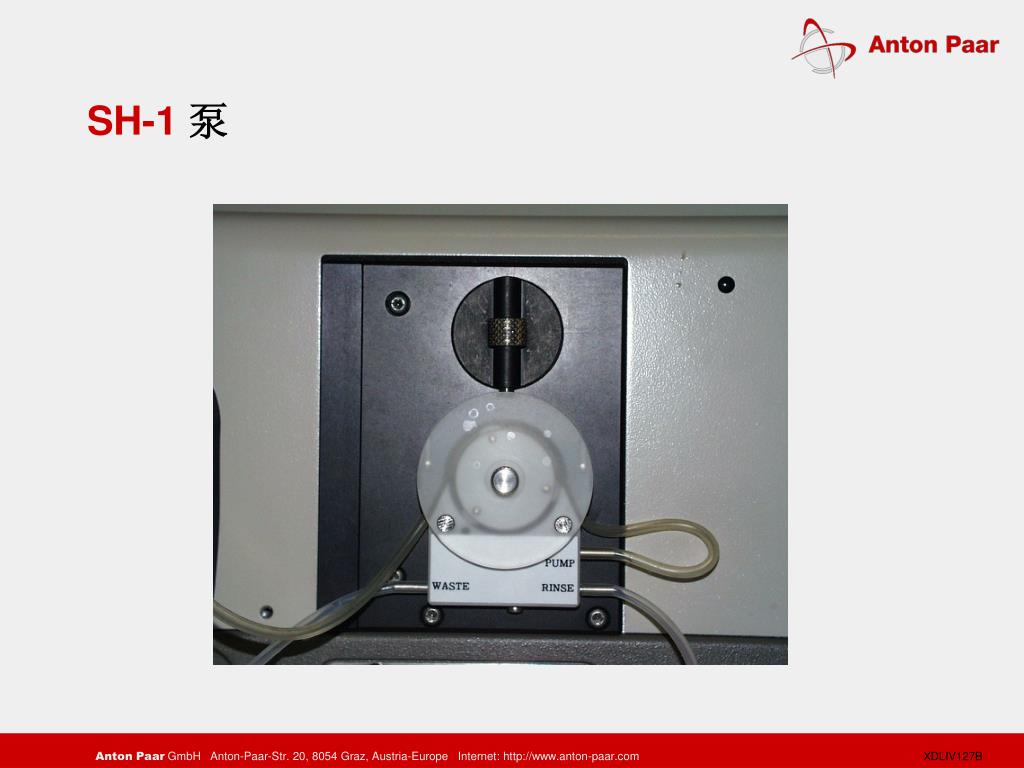

SH-1泵

XDLIV127B

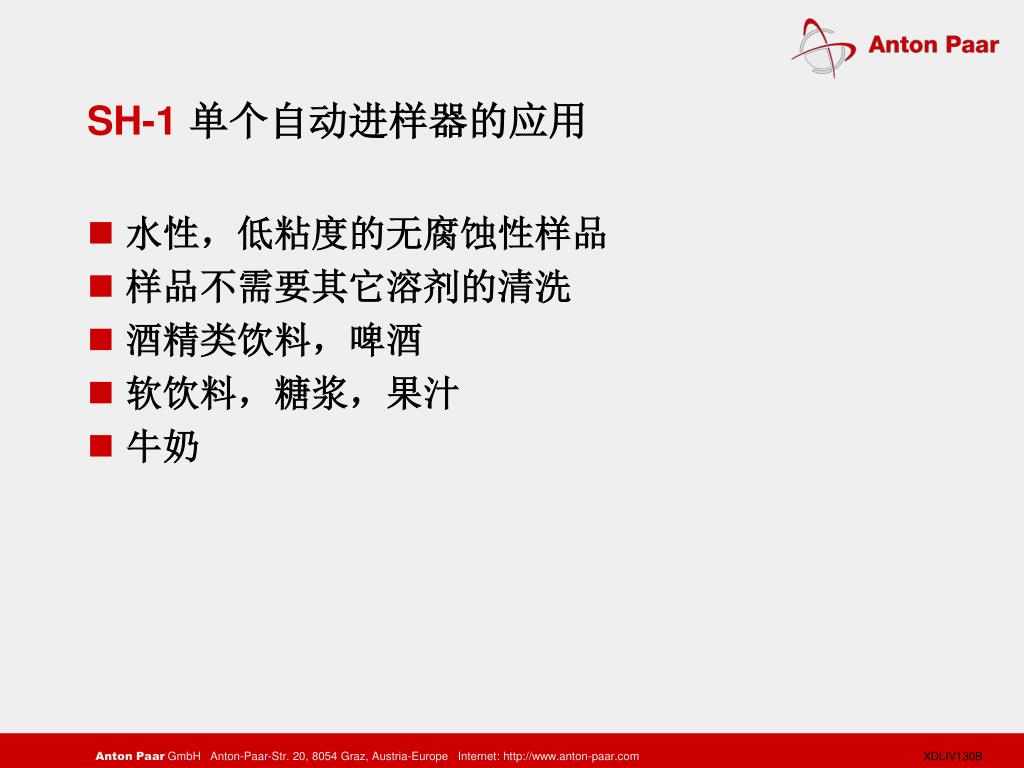

slide47
SH-1单个自动进样器的应用
  • 水性,低粘度的无腐蚀性样品
  • 样品不需要其它溶剂的清洗
  • 酒精类饮料,啤酒
  • 软饮料,糖浆,果汁
  • 牛奶

XDLIV130B

slide49

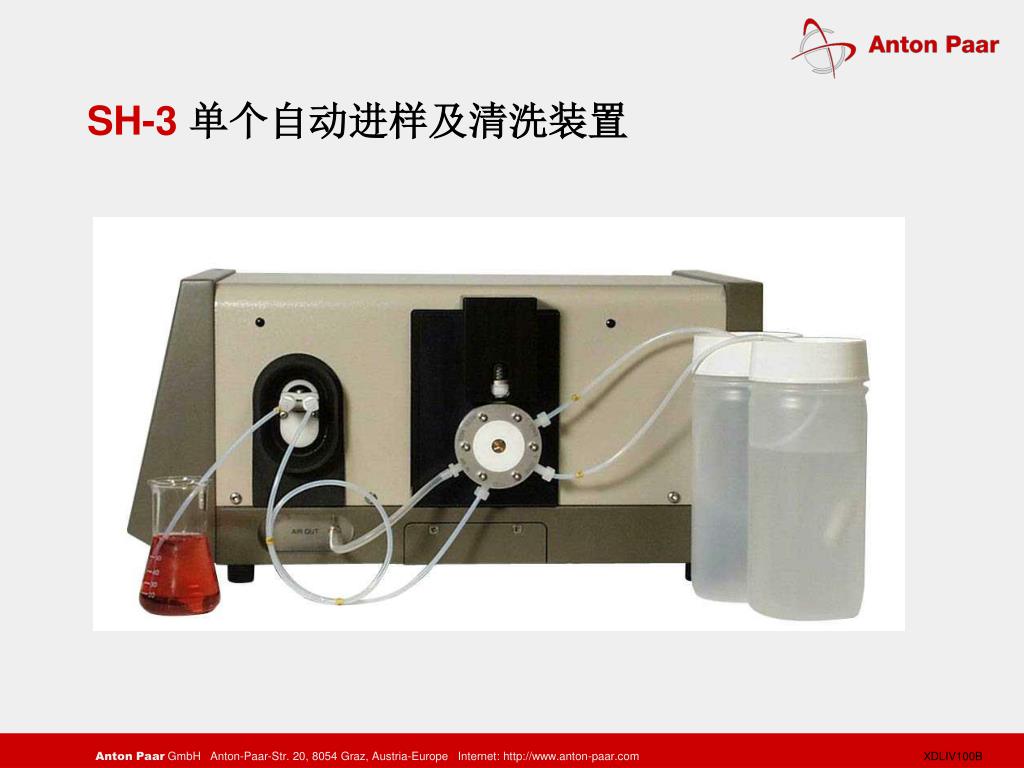

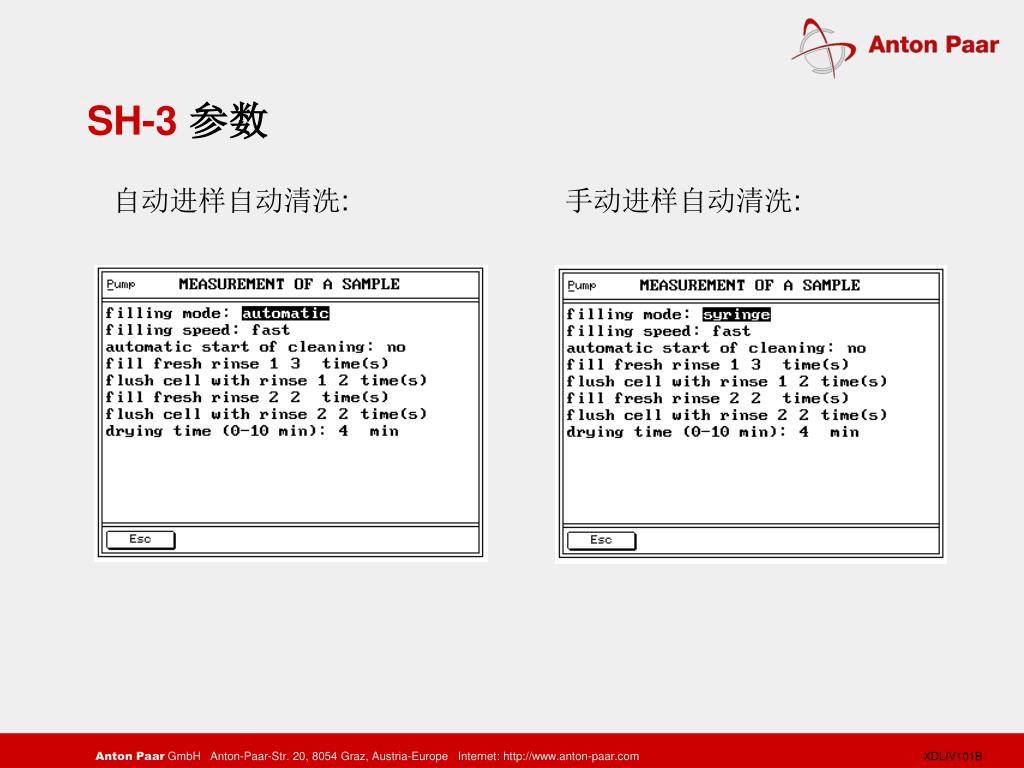

自动进样自动清洗:

手动进样自动清洗:

SH-3参数

XDLIV101B

slide50

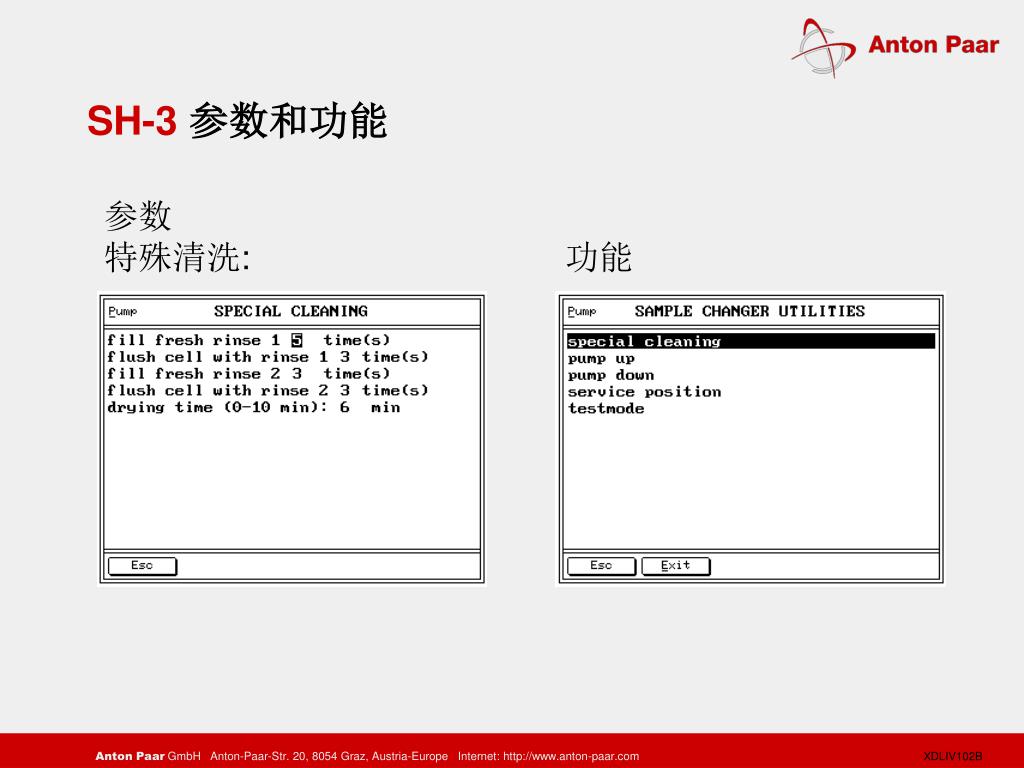

参数

特殊清洗:

功能

SH-3参数和功能

XDLIV102B

slide51
SH-3应用
  • 酒精类饮料
  • 糖溶液,软饮料,果汁
  • 化学试剂,药品
  • 室温下粘度值到500 mPa.s的石化产品
  • 需要其它溶剂清洗测量池的样品

XDLIV103B

slide53
应用领域:
  • 香味剂
  • 香水
  • 香精
  • 石化产品
  • 化学制剂
  • 药剂
  • 其它
anton paar s
Anton Paar´s 的解决方案

+

Density Meter DMA 4500/5000

RefractometerRXA 156/170from Dr. Kernchen

+

+

Sample Changer SH-1/SH-3SP-1m/SP-3m

Printer and/or PC

slide55
从 2004年起:
  • RXA 156/170 还可适配:
    • DSA 5000
    • Soft Drink Analyzer 2
dma 4500 rxa 1701
DMA 4500 + RXA 170对高粘液体,密度计和折光仪均能实现独立进样
slide63
特点和优势 1
  • 更优越的技术指标
  • 样品名称可通过键盘和条形码读入器录入
  • 一次进样能够使样品同时进入两台仪器的测量池
  • 对高粘度样品能够方便地进行独立进样
  • 每次测定仅需 5 到 10 ml样品 (无进样器时)
  • 两台仪器均为内置铂尔贴恒温
  • 同时测定密度和折光
  • 仪器结构设计紧凑,操作简单便捷,节约时间
slide64
仪器性能特点和优势 2
  • 用SH-3/SP-3能够自动用两种溶剂清洗和吹干
  • 密度和折光同时显示在DMA4500上,可打印或存储
slide65
特点和优势 3
  • 几乎不需维护保养
  • 空气和水简单校准
iso 9001
ISO 9001 质量保证体系
  • 我们的目标是用户的满意!
  • 每一个雇员都对质量负责!
  • 信心、能力和动力是质量的基础!
  • 不断进取!
  • 我们决不提供劣质产品
  • 质量意味着做正确的事
slide69

Gebhard Sauseng

0316/257-305

sauseng@*

Christian Wünscher

0316/257-315

wuenscher@*

Heinz Kraus

0316/257-306

kraus@*

Gerhard Murer

0316/257-300

murer@*

Paul Schefzik

0316/257-306

schefzik@*

Reinhard Sahliger

0316/257-320

sahliger.r@*

Ruth Weissenbacher

0316/257-324

weissenbacher@*

Product Manager

实验室产品组技术支持人员

CustomerSupport

Product Specialist

Density Division

Manager

Product Specialist

Customer Support

Technical

Documentation

* anton-paar.com

slide70

Josef Bloder

0316/257-321

bloder@*

Thomas Mellak

0316/257-327

mellak@*

Alfred Baumegger

0316/257-302

baumegger@*

Gerhard Murer

0316/257-300

murer@*

Hermann Saurer

0316/257-116

saurer@*

Gerold Kerschbaumer

0316/257-325

kerschbaumer@*

Hans Fritz

0316/257-316

fritz.h@*

Behdokht Mostofizadeh

0316/257-317

Mostofizadeh@*

Product Manager

在线产品组技术支持人员

Product Manager

Product Manager

Density Division

Manager

After Sales Support

Product Manager

(Transducer)

Customer Support

Technical

Documentation

* anton-paar.com

slide71

北京办电话

010-65613988

转125

华嘉(香港)有限公司技术支持人员

上海维修部电话

021-53838811

新疆销售电话

郑小宇

013801208417

Rain.zheng@

dksh.com

slide72

感谢大家

华嘉(香港)有限公司

北京代表处
