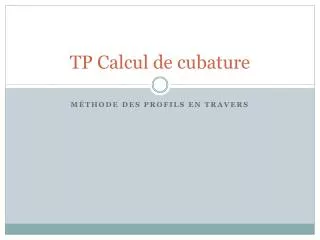

  1. TP Calcul de cubature Méthode des profils en travers

  2. Objectifs Pédagogiques Savoir calculer le volume de déblais/remblais (méthode des trapèzes) Savoir utiliser les informations à disposition afin de réaliser les différents calculs Calcul de cubature

  3. Prérequis Maitrise d'Excel/AutoCAD Calcule d’aire Relevé topographique de points Base de topographie routière et géologie Utilisation de matériel de topographie (théodolite) Calcul de cubature

  4. Plan du TP Matériel à disposition Présentation de la méthode Insertion pédagogique Calcul de cubature

  5. Matériel Matériel de topo Maquette du terrain Carte de relevés Planimètre Ordinateur (Excel, AutoCAD) Calcul de cubature

  6. Présentation de la méthode • Maillage du terrain : création du relevé • Choix du maillage • Relevé des altitudes • Caractérisation des sols (non réalisé dans le TP) • Définition des différents profils le long de l’ouvrage • Calcul du volume (réalisation du n°10) Calcul de cubature

  7. Insertion pédagogique IUT/BTS Pluridisciplinaire: cours de topographie et projet TP à 3 ou 4 élèves (relevés des points) Sur deux séances (TP de topo et TD de projet) Calcul de cubature
