光栅应变片工作原理. Core index: n o Induced index: n i Grating period: L Bragg condition: l B = 2 n eff L. 1. 每个通道可同时进行 128 个应变片的同步测量; 2. 最高采样频率可以达到 1000Hz ,能够满足任何冲击瞬态载荷和应变的测量; 3. 采集操作界面非常友好,容易操作。 4. 信号无损耗,高精度; 5. 应变片安装不破坏任何试件; 6. 现场布线非常容易实现,不用象电阻式应变片那样进行繁杂的布线,与防电磁,防水。.

mahina
Download Presentation

Core index: n o Induced index: n i Grating period: L

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

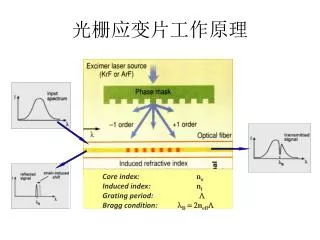

  1. 光栅应变片工作原理 • Core index: no • Induced index: ni • Grating period:L • Bragg condition:lB = 2neffL

  2. 1.每个通道可同时进行128个应变片的同步测量;1.每个通道可同时进行128个应变片的同步测量; 2. 最高采样频率可以达到1000Hz ,能够满足任何冲击瞬态载荷和应变的测量; 3. 采集操作界面非常友好,容易操作。 4.信号无损耗,高精度; 5. 应变片安装不破坏任何试件; 6. 现场布线非常容易实现,不用象电阻式应变片那样进行繁杂的布线,与防电磁,防水。

  3. 焊接使用,或者埋入 (长期使用), 或者使用环氧胶粘贴 (短期使用) • 用于作为高质量传感器的核心元器件 。 (管式应变计, 位移计, 加速度计, 角度计, 压力计 …) • 精度是: 1 mstrain。 测量范围是: +/-2,500 mstrain. • 高可靠性和稳定性 (不漂移) 设计 • 提供传感器出厂线性值及温度补偿方法 • MOI可提供合适的点焊机和光纤熔接机. 应变传感器

  4. 温度周期变化: FBG高温退火 4 小时为一周期, 21 C to 427 C(度) 512 个循环,共 2048 个小时。 不能改变FBG的光谱。 应变周期循环: 加载应变 最大应变达 2500 me 140万循环 不能改变FBG的光谱。

  5. 直接测量值: • 应变 • 温度 • 间接测量值 • 压力 • 加速度 • 位移 • 湿度 • 其它化学值 加速度计 倾斜计 压力计 应变计 温度计 位移计

  6. 挠度计(弯曲传感器) 油压计 裂缝计 测压元件 瓦斯和湿度 水听器

  7. 光纤测试特点 设计: 可在一根光纤上串联很多传感器 – 不需要回路 基于高性能,高稳定性的波长测量技术 安装: 传感器小(直径0.5mm),非常容易安装(直接粘贴,不破坏试件) 不受电影响: 传感器不需要供电,是无源传感器,搞电磁干扰 抗腐蚀,化学药品,放水 ,闪电… 只有光信号很难被侦测到 (可用于安全应用) 远程监控 (>50km) 工作温度可达 ~600˚C

  8. 应用案例 北京奥林匹克彩虹桥现场检测

  9. 应用案例 飞机结构在线检测

  10. 应用案例 船体结构应变及温度的在线检测

  11. 应用案例 LNG船体结构应变及温度的在线检测

  12. 应用案例 2011年上海交通大学进行的海洋立管振动检测
