slide1

JPS

DAERAH

BATU PAHAT

- DEEP -

HJ MOKTAR B A. RAHIM

Jurutera Daerah

JabatanPengairan Dan Saliran

BatuPahat, Johor

- SKIM SENGGARANG -

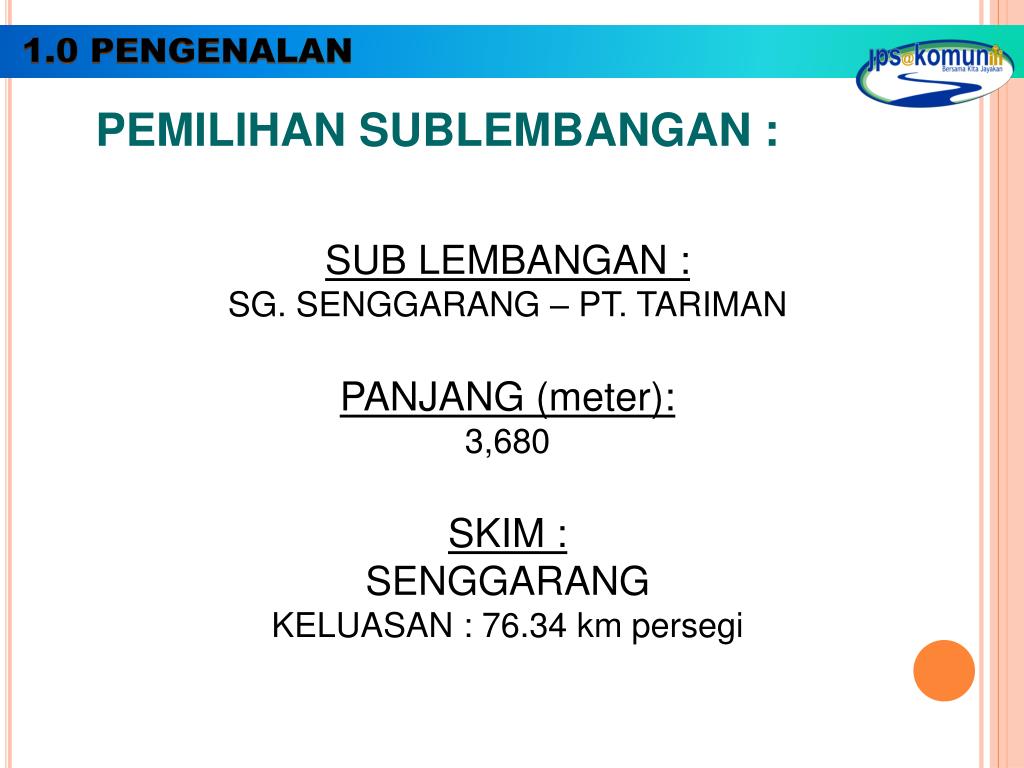

pemilihan sublembangan

1.0 PENGENALAN

PEMILIHAN SUBLEMBANGAN :

SUB LEMBANGAN :

SG. SENGGARANG – PT. TARIMAN

PANJANG (meter):

3,680

SKIM :

SENGGARANG

KELUASAN : 76.34 km persegi

slide7

ISU DAN MASALAH

  • Parit tidak dapat menampung kapasiti air larian permukaan dari lembangannya dan menyebabkan banjir kilat kerap berlaku.
  • Apabila musim hujan dan air laut pasang, air di kawasan ini lambat disalirkan keluar.
  • Jalan yang dibina terlalu hampir dengan tebing Parit Tariman dan tiada rezab jalan. Jalan tersebut sempit dan bahu jalan adalah lebih rendah dari permukaan jalan. Ini membahayakan keselamatan pengguna jalan tersebut.
  • Struktur ‘subsidiary culvert’ yang dibina semasa Projek Johor Barat sudah tidak efisyen.
  • Dasar parit cepat tohor dan perlu digali dengan kerap.
  • Tebing parit kerap runtuh dan mengakibatkan jalan penghubung selalu menghadapi kerosakan.
  • 6. Rumput cepat tumbuh dan memenuhi permukaan dalam parit dan menghalang aliran air.
slide8

CABARAN DAN KEKANGAN

Struktur ‘subsidiary culvert’ sedia ada tidak sesuai dan perlu dinaiktaraf.

Pembangunan tanah yang kurang terancang memberi kesukaran kepada JPS dalam menaiktaraf sistem saliran yang sedia ada.

3. Sebahagian tanah yang tidak mempunyai kawasan rezab akan menyukarkan pihak JPS melakukan kerja-kerja penyelenggaraan.

4. Peruntukan kewangan yang terhad menyebabkan kerja kerja pebaikan atau naik taraf sistem perparitan dan struktur tidak dapat di laksanakan dengan sempurna. Kos manaiktaraf sistem saliran adalah tinggi.

5. Sublembangan terlibat dengan jadual air pasang surut.

slide9

1.2 PETA TABURAN ADUAN AWAM

PETUNJUK

Sungai dan (12)

Koridor

Banjir (40)

Kejuruteraan (18)

Pantai

Amaran dan (7)

Ramalan banjir

Saliran Bandar (10)

Sumber Air (13)

Dan Alam Sekitar

slide10

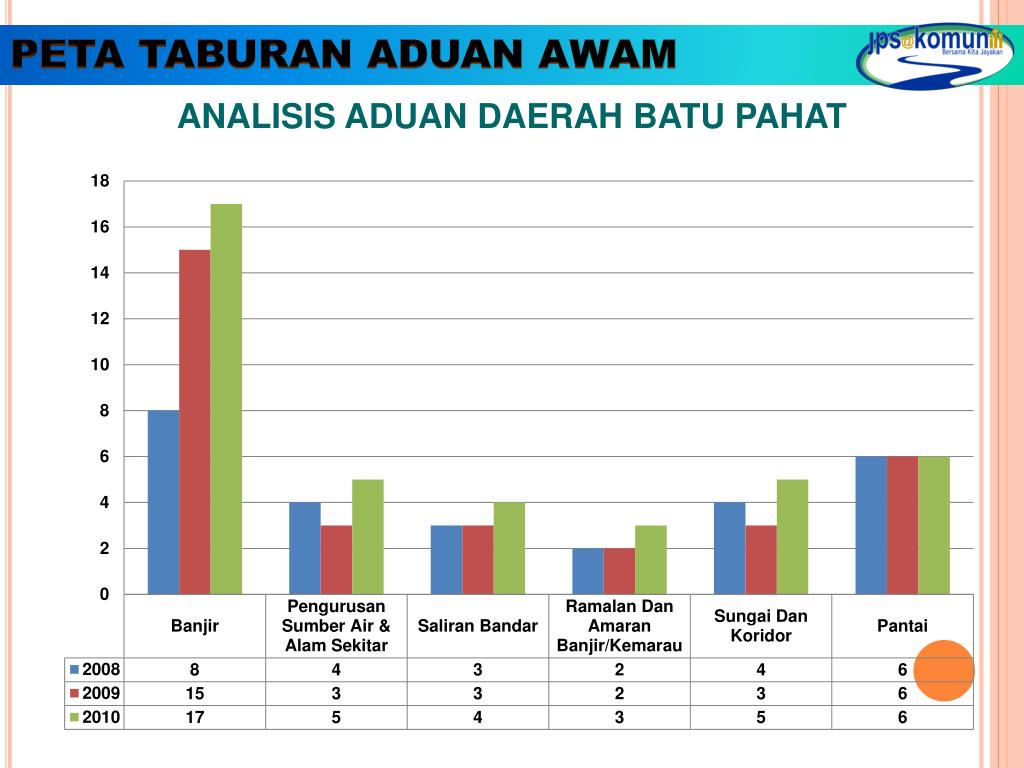

PETA TABURAN ADUAN AWAM

ANALISIS ADUAN DAERAH BATU PAHAT

slide11

ANALISIS ADUAN

KUMULATIF ADUAN 2008-2010

Rumusan Aduan

Majoriti aduan adalah berkenaan banjir iaitu 40%.

Aduan kedua tertinggi adalah berkaitan pantai iaitu 18%.

slide15

1.5 ANALISIS ADUAN DALAM SUBLEMBANGAN

Kekerapan menerima aduan dari kawasan sublembangan

yang di pilih?

- Rendah

Siapakah pihak yang membuat aduan?

- Penduduk kampung

Respon terhadap aduan?

- Membuat siasatan di tapak dengan segera

Adakah siasatan dibuat selepas menerima aduan?

- Ya

Tindakan segera yang diambil?

- Tindakan segera yang diambil bergantung kepada

peruntukan.

slide16

2.0 DESCRIBE

2.1 PENERANGAN DALAM SUBLEMBANGAN

ISU DAN MASALAH

1. Kawasan tadahan di sekitar sublembangan semakin pesat membangun dimana menyumbang kepada pertambahan air larian permukaan yang masuk ke dalam Parit Tariman.

2. Apabila musim hujan dan air laut pasang, air di kawasan ini lambat disalirkan keluar.

3. Jalan yang dibina terlalu hampir dengan tebing Parit Tariman dan tiada rezab jalan. Jalan tersebut sempit dan bahu jalan adalah lebih rendah dari permukaan jalan. Ini membahayakan keselamatan pengguna jalan tersebut.

4. Terdapat struktur ‘subsidiary culvert’ dari Projek Johor Barat yang tidak bersesuaian dengan situasi di tapak pada masa kini.

slide17

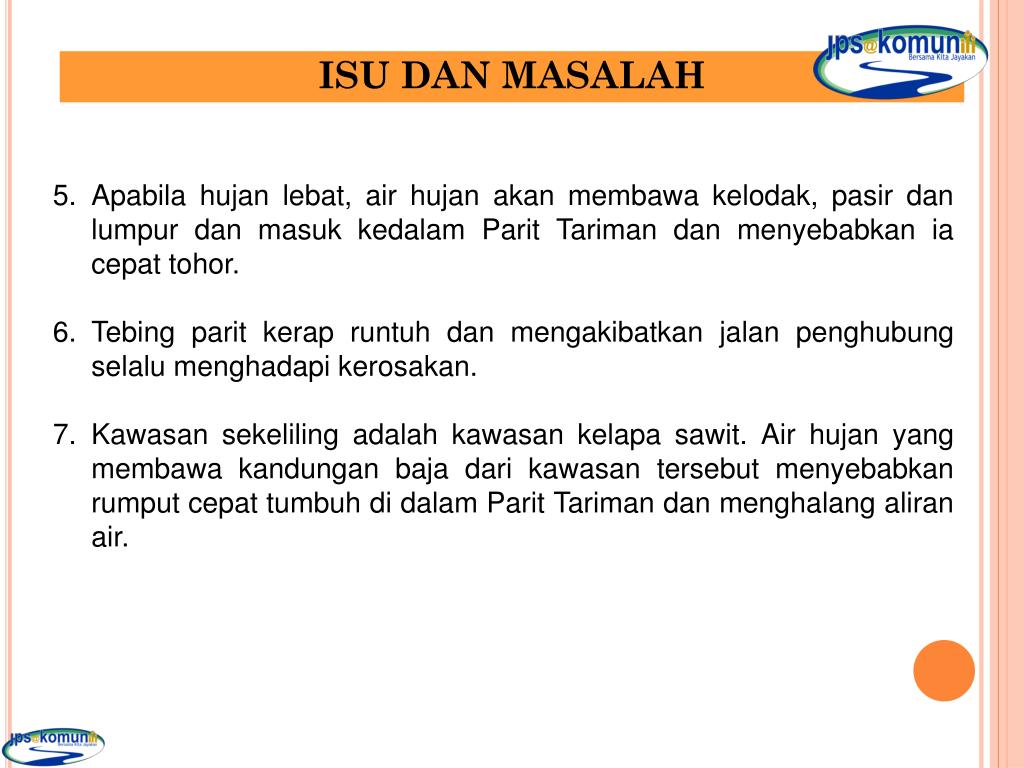

ISU DAN MASALAH
  • 5. Apabila hujan lebat, air hujan akan membawa kelodak, pasir dan lumpur dan masuk kedalam Parit Tariman dan menyebabkan ia cepat tohor.
  • 6. Tebing parit kerap runtuh dan mengakibatkan jalan penghubung selalu menghadapi kerosakan.
  • 7. Kawasan sekeliling adalah kawasan kelapa sawit. Air hujan yang membawa kandungan baja dari kawasan tersebut menyebabkan rumput cepat tumbuh di dalam Parit Tariman dan menghalang aliran air.
slide18

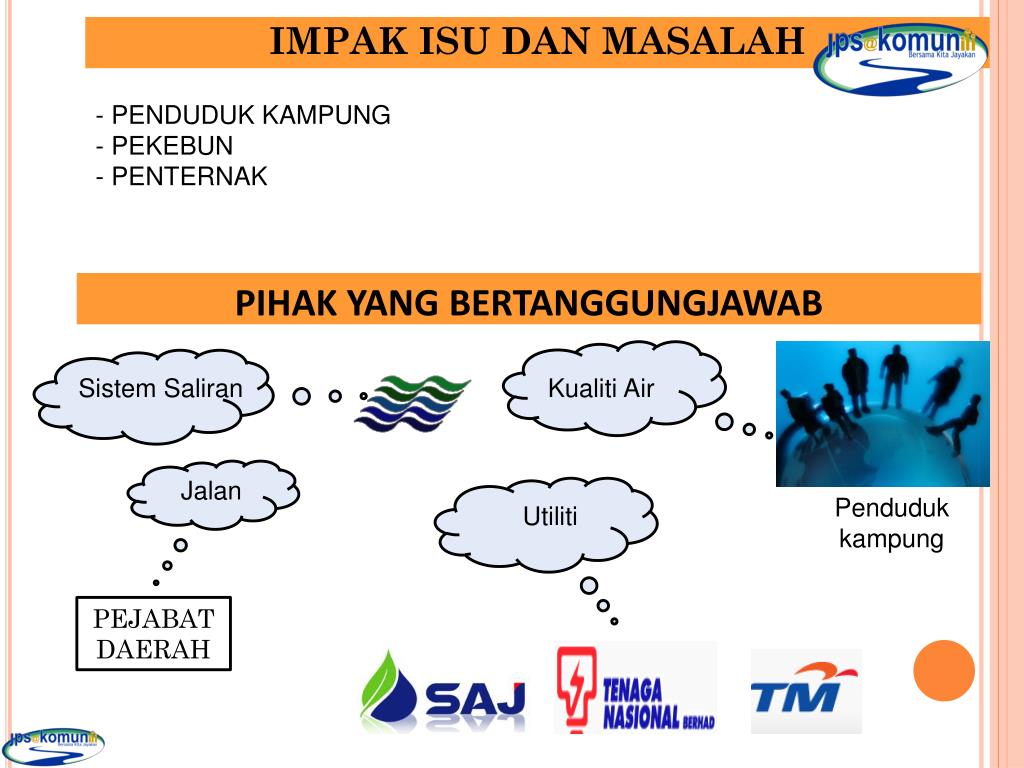

IMPAK ISU DAN MASALAH
  • PENDUDUK KAMPUNG
  • PEKEBUN
  • PENTERNAK

PIHAK YANG BERTANGGUNGJAWAB

Sistem Saliran

Kualiti Air

Jalan

Penduduk kampung

Utiliti

PEJABAT DAERAH

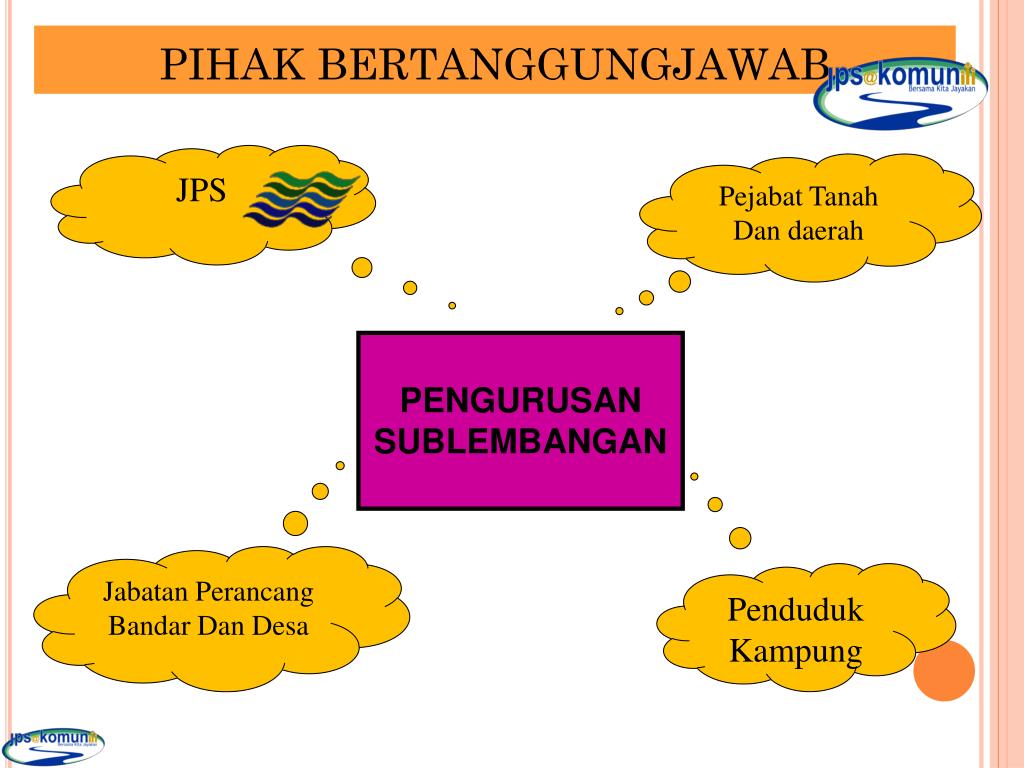

pihak bertanggungjawab
PIHAK BERTANGGUNGJAWAB

JPS

Pejabat Tanah Dan daerah

PENGURUSAN SUBLEMBANGAN

Jabatan Perancang Bandar Dan Desa

Penduduk

Kampung

slide20

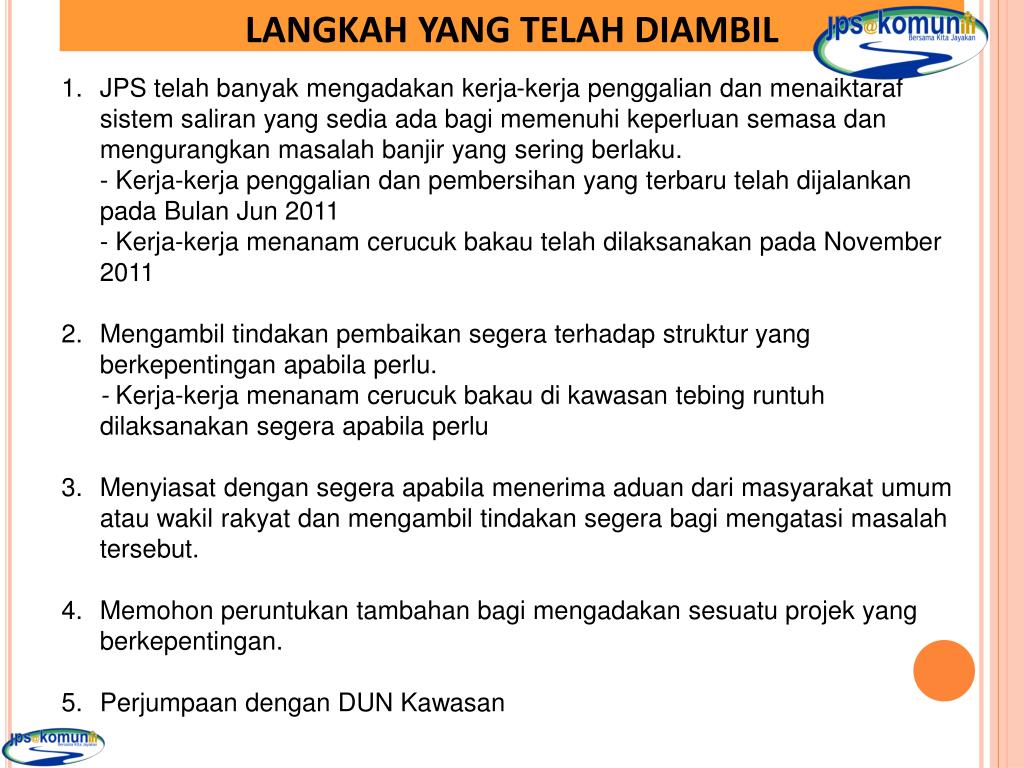

LANGKAH YANG TELAH DIAMBIL

  • JPS telah banyak mengadakan kerja-kerja penggalian dan menaiktaraf sistem saliran yang sedia ada bagi memenuhi keperluan semasa dan mengurangkan masalah banjir yang sering berlaku.
  • - Kerja-kerja penggalian dan pembersihan yang terbaru telah dijalankan pada Bulan Jun 2011
  • - Kerja-kerja menanam cerucuk bakau telah dilaksanakan pada November 2011
  • Mengambil tindakan pembaikan segera terhadap struktur yang berkepentingan apabila perlu.
  • - Kerja-kerja menanam cerucuk bakau di kawasan tebing runtuh dilaksanakan segera apabila perlu
  • 3. Menyiasat dengan segera apabila menerima aduan dari masyarakat umum atau wakil rakyat dan mengambil tindakan segera bagi mengatasi masalah tersebut.
  • Memohon peruntukan tambahan bagi mengadakan sesuatu projek yang berkepentingan.
  • 5. Perjumpaan dengan DUN Kawasan
slide22

3.0 EXPLAIN

3.1 MENJELAS DAN MEMPERINCIKAN MASALAH DALAM SUBLEMBANGAN

1. Air lambat disalirkan keluar

a) Pembangunan Pesat

i. Kawasan tadahan di sekitar sublembangan semakin pesat membangun dimana menyumbang kepada pertambahan air larian permukaan.

ii. Apabila musim hujan dan air laut pasang, air di kawasan ini lambat disalirkan keluar.

b) Struktur dan utiliti

i. Terdapat struktur ‘subsidiary culvert’ dari Projek Johor Barat yang tidak bersesuaian dengan situasi di tapak pada masa kini.

slide23

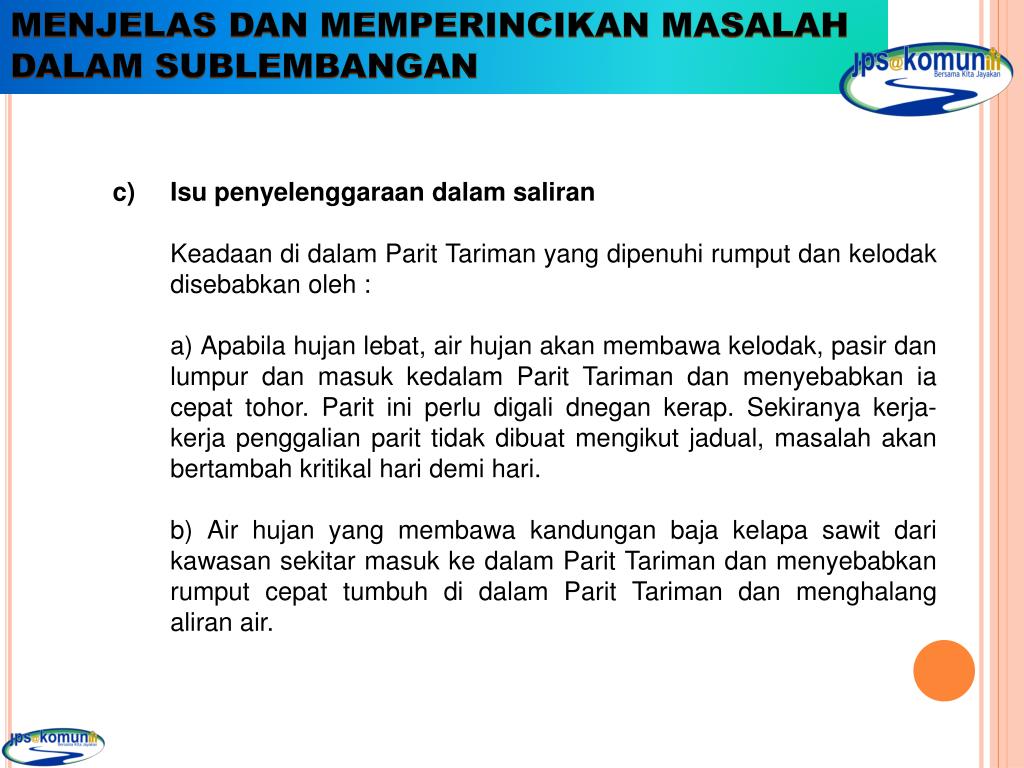

MENJELAS DAN MEMPERINCIKAN MASALAH DALAM SUBLEMBANGAN

  • Isu penyelenggaraan dalam saliran
  • Keadaan di dalam Parit Tariman yang dipenuhi rumput dan kelodak disebabkan oleh :
  • a) Apabila hujan lebat, air hujan akan membawa kelodak, pasir dan lumpur dan masuk kedalam Parit Tariman dan menyebabkan ia cepat tohor. Parit ini perlu digali dnegan kerap. Sekiranya kerja-kerja penggalian parit tidak dibuat mengikut jadual, masalah akan bertambah kritikal hari demi hari.
  • b) Air hujan yang membawa kandungan baja kelapa sawit dari kawasan sekitar masuk ke dalam Parit Tariman dan menyebabkan rumput cepat tumbuh di dalam Parit Tariman dan menghalang aliran air.
slide24

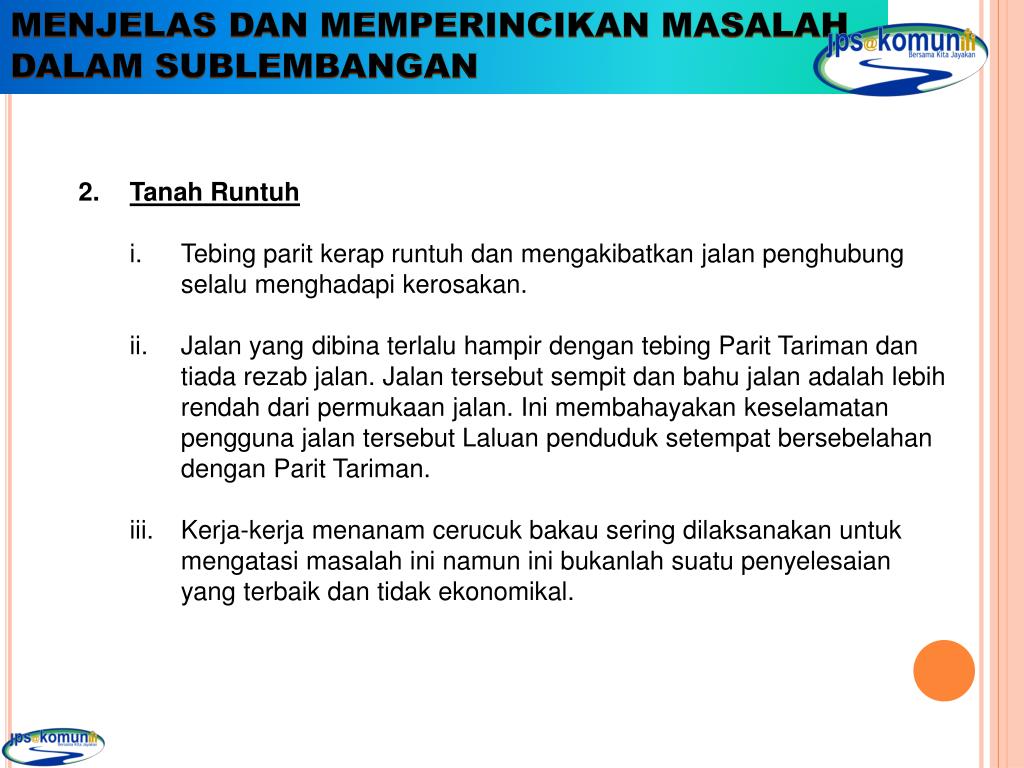

MENJELAS DAN MEMPERINCIKAN MASALAH DALAM SUBLEMBANGAN

  • 2. Tanah Runtuh
    • Tebing parit kerap runtuh dan mengakibatkan jalan penghubung selalu menghadapi kerosakan.
    • Jalan yang dibina terlalu hampir dengan tebing Parit Tariman dan tiada rezab jalan. Jalan tersebut sempit dan bahu jalan adalah lebih rendah dari permukaan jalan. Ini membahayakan keselamatan pengguna jalan tersebut Laluan penduduk setempat bersebelahan dengan Parit Tariman.
    • iii. Kerja-kerja menanam cerucuk bakau sering dilaksanakan untuk mengatasi masalah ini namun ini bukanlah suatu penyelesaian yang terbaik dan tidak ekonomikal.
slide25

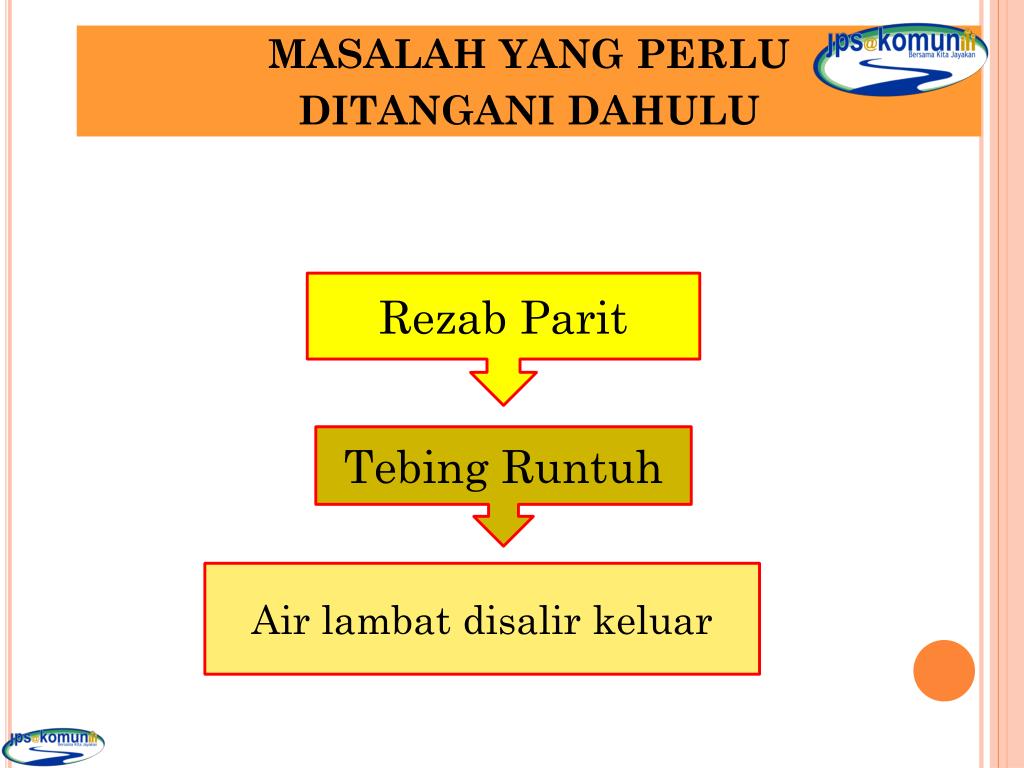

MASALAH YANG PERLU

DITANGANI DAHULU

Rezab Parit

MASALAH YANG PERLU DITANGANGI DAHULU

Tebing Runtuh

Air lambat disalir keluar

slide26
KEBERKESANAN SISTEM SALIRAN SEDIA ADA

PETA DAN DATA YANG DIPERLUKAN

Masih perlu Dinaiktaraf kerana :

1. Sistem saliran parit tanah sedia ada memerlukan kos penyelenggaraan yang tinggi

2. Struktur seperti pembentung dan lintasan sudah tidak efisien

3. Parit Tariman perlu dinaiktaraf dan dilakukan penggalian lebih kerap kerana cepat dipenuhi rumput.

4. Pengalihan utiliti perlu mengambil kira lokasi yang sesuai

KEBERKESANAN SISTEM SALIRAN SEDIA ADA

Pelan Kerja Ukur Terkini Untuk sublembangan

Peta GIS Bagi Inventori Di Dalam Lembangan.

Bancian Penduduk Berkenaan Sesuatu Projek.

slide27

4.0 EVALUATE

4.1 MENILAI KAEDAH PENYELESAIAN

slide28

KAJIAN SEDIA ADA

  • Batu Pahat river basin flood mitigation and intergrated agricultural development study (Western Johore Integratetd Agricultural Development Project Phase II). Phase II - Final Report Volume 7. Annexes (Agriculture)
  • - Oleh Sepakat Setia Perunding Sdn. Bhd dengan kerjasama Snowy Mountains Engineering Corporation dan Planmac Management Services Sdn. Bhd
  • - Oktober 1985
slide29

KEPERLUAN MAKLUMAT

  • Maklumat diperlukan bagi :
  • i) Mengenalpasti kedalaman parit yang perlu dikorek dalam proses
  • rekabentuk.
  • ii) Mengenalpasti rezab yang ada
  • iii) Mengenalpasti struktur yang perlu dinaiktaraf
  • iv) Maklumat dan status kualiti air sungai bagi menentukan kaedah yang sesuai bagi merawat air di kawasan tersebut
slide30

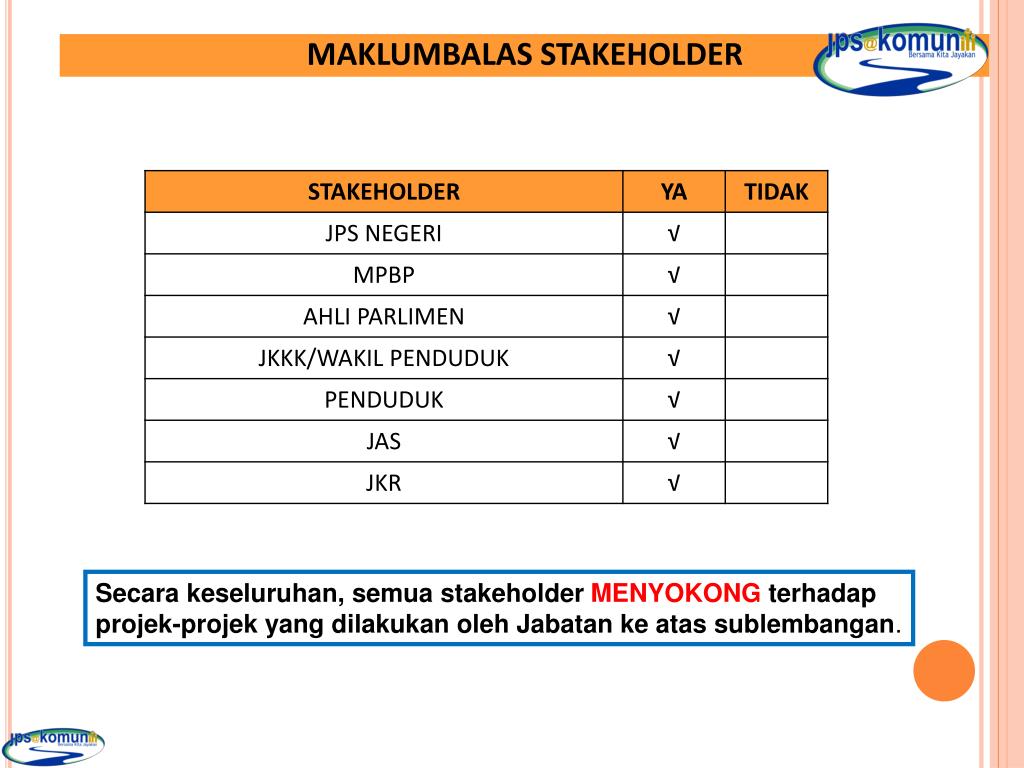

MAKLUMBALAS STAKEHOLDER

Secara keseluruhan, semua stakeholder MENYOKONG terhadap projek-projek yang dilakukan oleh Jabatan ke atas sublembangan.

slide34

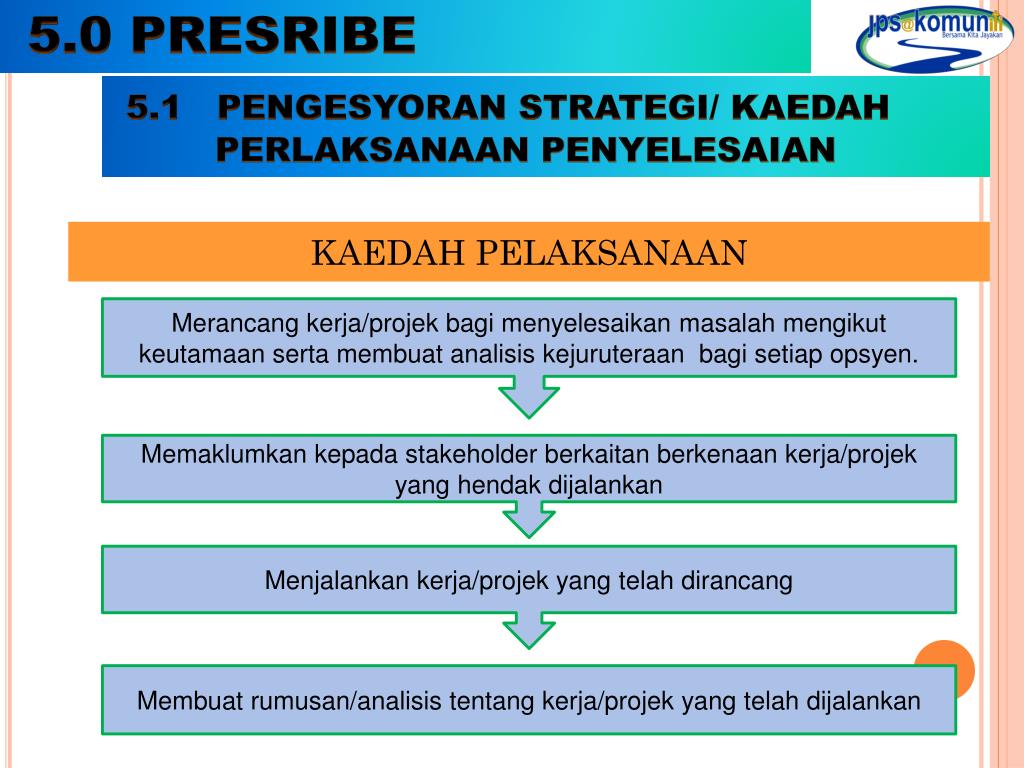

5.0 PRESRIBE

5.1 PENGESYORAN STRATEGI/ KAEDAH PERLAKSANAAN PENYELESAIAN

KAEDAH PELAKSANAAN

Merancang kerja/projek bagi menyelesaikan masalah mengikut keutamaan serta membuat analisis kejuruteraan bagi setiap opsyen.

Memaklumkan kepada stakeholder berkaitan berkenaan kerja/projek yang hendak dijalankan

Menjalankan kerja/projek yang telah dirancang

Membuat rumusan/analisis tentang kerja/projek yang telah dijalankan

slide35

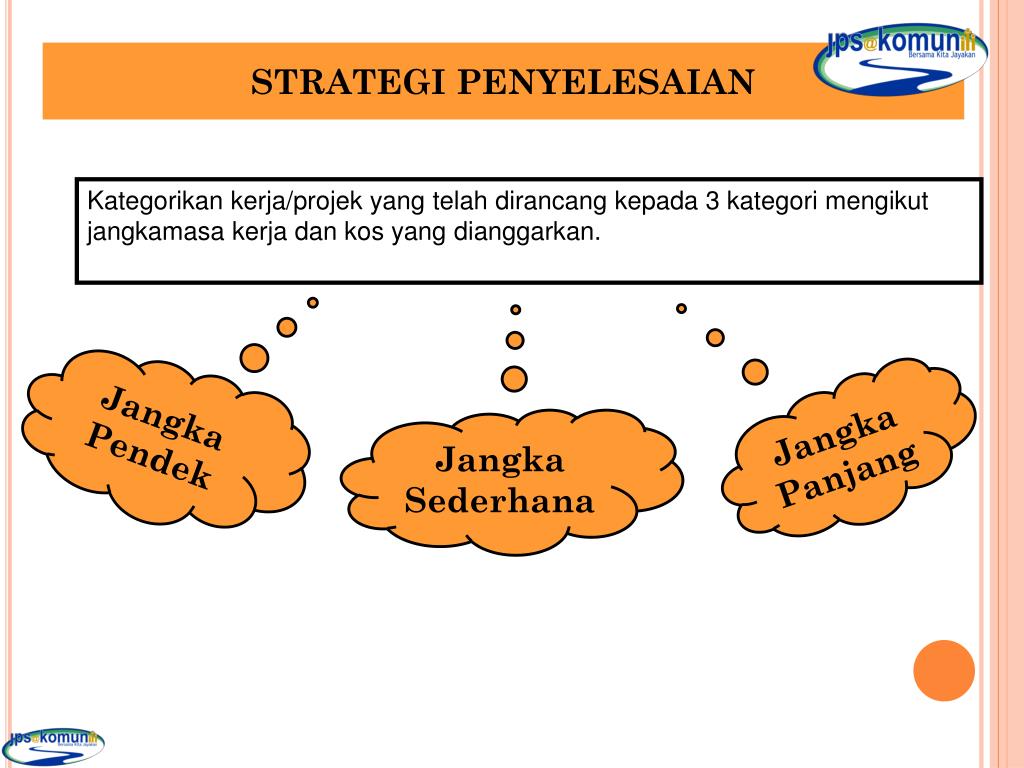

STRATEGI PENYELESAIAN

Kategorikan kerja/projek yang telah dirancang kepada 3 kategori mengikut jangkamasa kerja dan kos yang dianggarkan.

Jangka Pendek

Jangka Panjang

Jangka Sederhana

slide36

JangkaPendek

  • Mengenalpastikeperluanpenyelenggaraanparitdantetapkanjadualpenyelenggaraanbagisetiaptahun.
  • Menggantikan ‘subsidiary culvert’ kesaiz yang lebihefisyen
  • Mendapatkanmaklumatdariaduanorangawamdanpermohonanwakilrakyat.
  • Maklumkankepadapihak stakeholder tentangkerja yang hendakdijalankan.
  • Jalankankerja yang telahdirancang
slide37

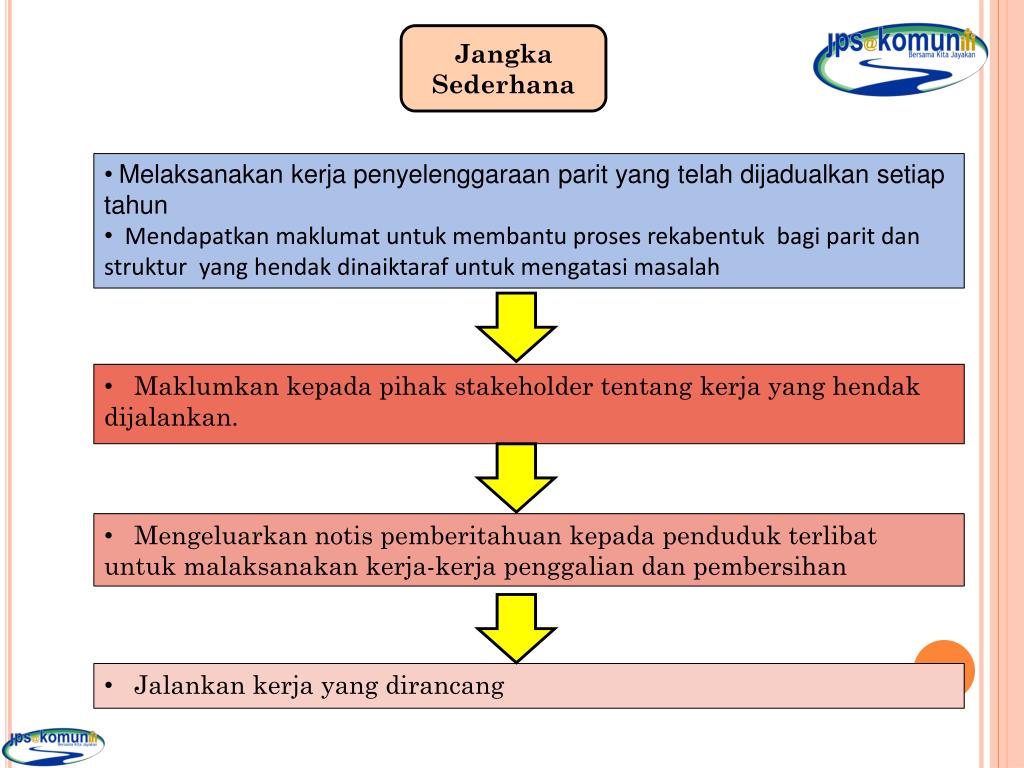

JangkaSederhana

  • Melaksanakan kerja penyelenggaraan parit yang telah dijadualkan setiap tahun
  • Mendapatkan maklumat untuk membantu proses rekabentuk bagi parit dan struktur yang hendak dinaiktaraf untuk mengatasi masalah
  • Maklumkankepadapihak stakeholder tentangkerja yang hendakdijalankan.
  • Mengeluarkannotispemberitahuankepadapendudukterlibatuntukmalaksanakankerja-kerjapenggaliandanpembersihan
  • Jalankankerja yang dirancang
slide38

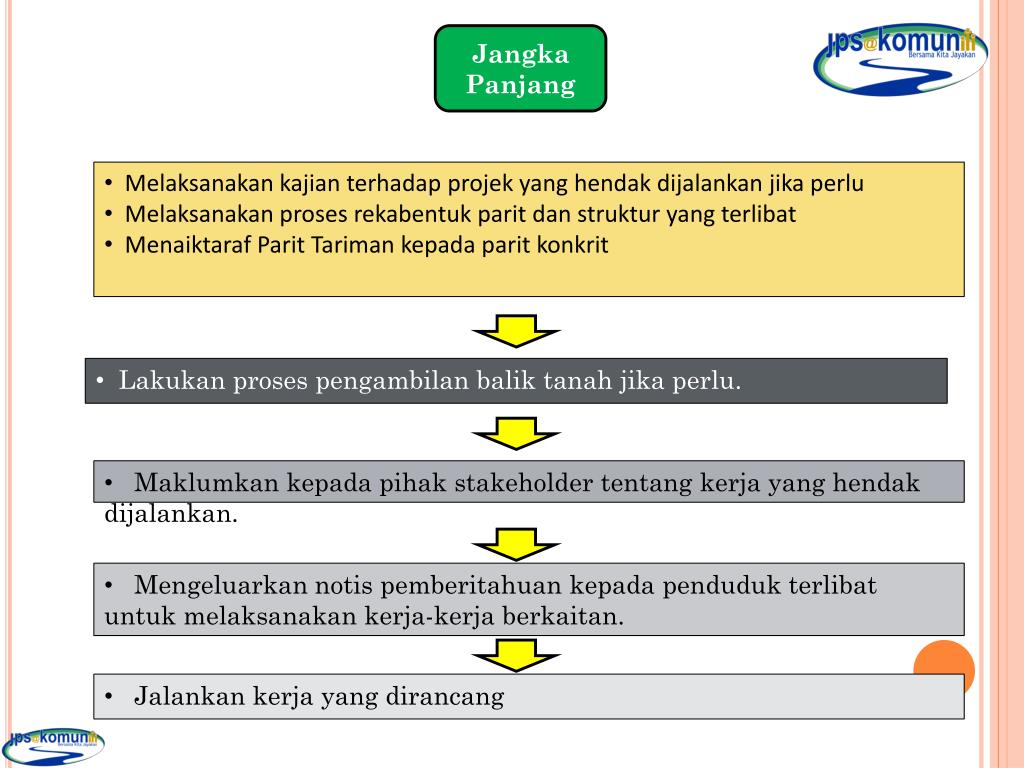

JangkaPanjang

  • Melaksanakan kajian terhadap projek yang hendak dijalankan jika perlu
  • Melaksanakan proses rekabentuk parit dan struktur yang terlibat
  • Menaiktaraf Parit Tariman kepada parit konkrit
  • Lakukanprosespengambilanbaliktanahjikaperlu.
  • Maklumkankepadapihak stakeholder tentangkerja yang hendakdijalankan.
  • Mengeluarkannotispemberitahuankepadapendudukterlibatuntukmelaksanakankerja-kerjaberkaitan.
  • Jalankankerja yang dirancang
slide39

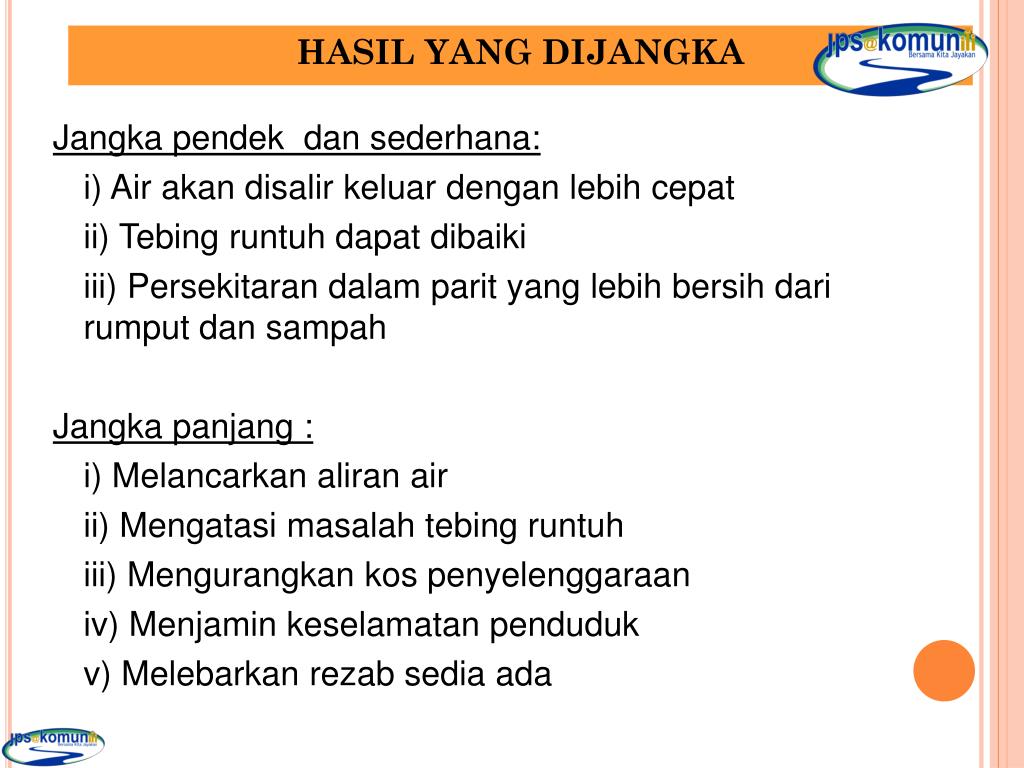

HASIL YANG DIJANGKA

Jangka pendek dan sederhana:

i) Air akan disalir keluar dengan lebih cepat

ii) Tebing runtuh dapat dibaiki

iii) Persekitaran dalam parit yang lebih bersih dari rumput dan sampah

Jangka panjang :

i) Melancarkan aliran air

ii) Mengatasi masalah tebing runtuh

iii) Mengurangkan kos penyelenggaraan

iv) Menjamin keselamatan penduduk

v) Melebarkan rezab sedia ada

slide40

GAMBAR-GAMBAR DI PARIT TARIMAN

AIR LAMBAT DISALIR KELUAR KERANA KEADAAN DI DALAM PARIT

SEBELUM

slide41

GAMBAR-GAMBAR DI PARIT TARIMAN

KEADAAN DI DALAM PARIT TARIMAN SELEPAS DIBERSIHKAN

SELEPAS

slide42

GAMBAR-GAMBAR DI PARIT TARIMAN

SEBELUM

MASALAH TEBING RUNTUH

SELEPAS

sekian

SEKIAN,

TERIMA KASIH
