  1. SMARTBranch

  2. 分支机构面临的挑战 远程分支业务需求 随时随地接入 总部级 始终在线 简单 公司IT • 让它起作用 • 服务水平 • 移动、添加和改变 • 成本 • 技术演进 • 工作符合 • 5天工作周 怎样才能迅速部署一个安全、可靠和灵活的无线网络， 并且方便管理和快速维护呢？

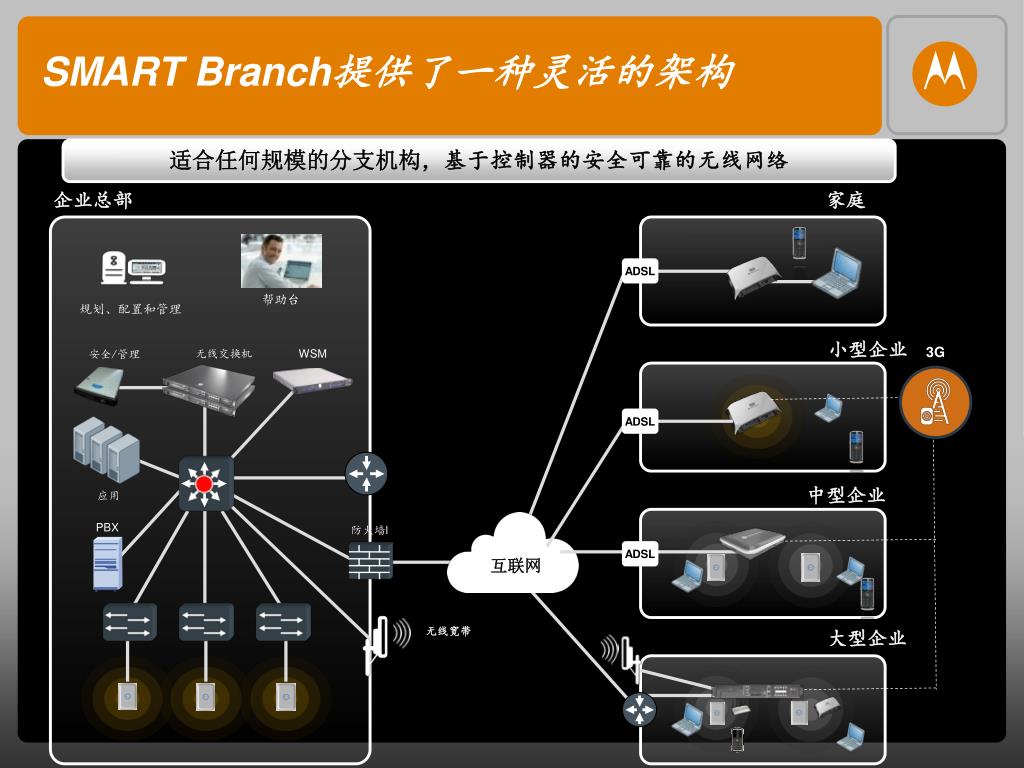

  3. SMART Branch提供了一种灵活的架构 • 适合任何规模的分支机构，基于控制器的安全可靠的无线网络 企业总部 家庭 ADSL 帮助台 规划、配置和管理 小型企业 3G 安全/管理 无线交换机 WSM ADSL 中型企业 应用 PBX 防火墙l ADSL 互联网 无线宽带 大型企业

  4. SMART Branch 解决方案 无线网络产品组合 就像在每个分支机构都派驻了一位IT专家* 既快又简单的部署 及时有效的专家支持 用户始终在线且安全得到保障 *降低TCO（ up-to 3X）

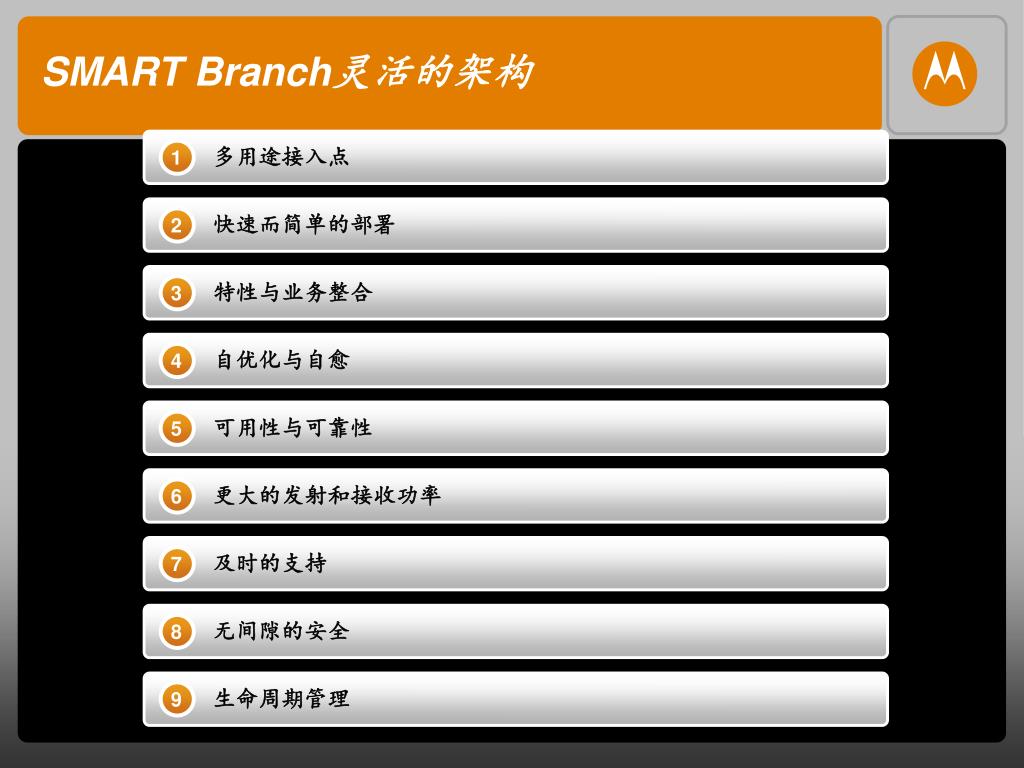

  5. SMART Branch灵活的架构 1 2 3 4 9 6 7 8 5 • 多用途接入点 • 快速而简单的部署 • 特性与业务整合 • 自优化与自愈 • 可用性与可靠性 • 更大的发射和接收功率 • 及时的支持 • 无间隙的安全 • 生命周期管理

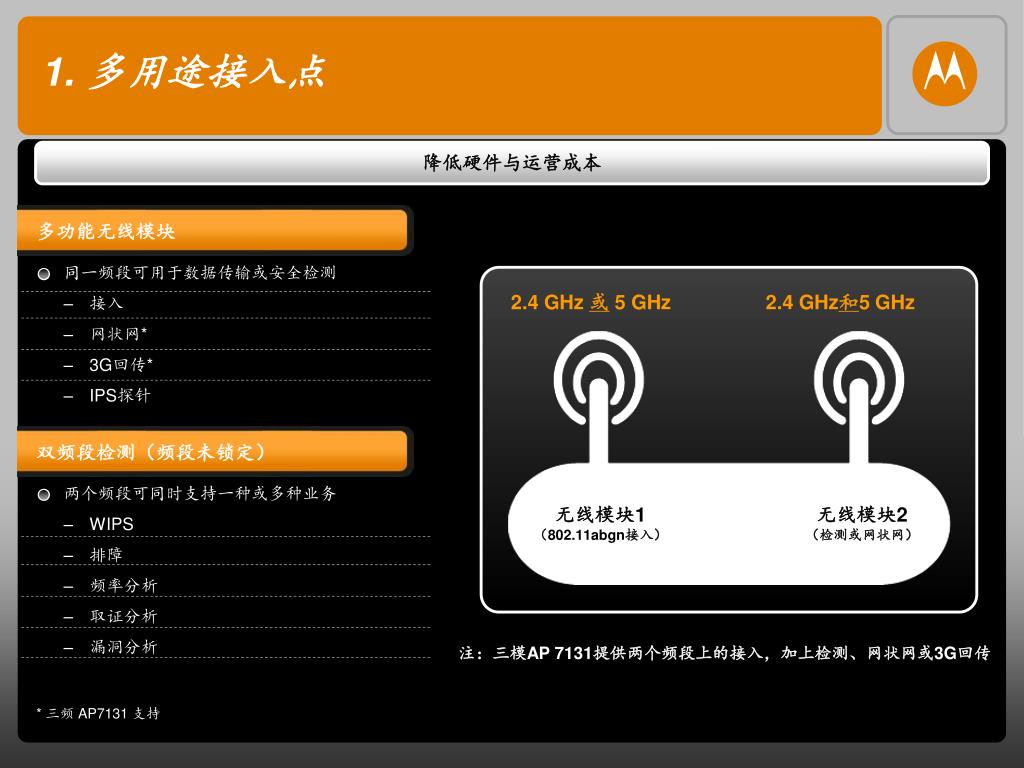

  6. 1. 多用途接入点 • 降低硬件与运营成本 多功能无线模块 • 同一频段可用于数据传输或安全检测 • 接入 • 网状网* • 3G回传* • IPS探针 2.4 GHz 或 5 GHz 2.4 GHz和5 GHz 双频段检测（频段未锁定） • 两个频段可同时支持一种或多种业务 • WIPS • 排障 • 频率分析 • 取证分析 • 漏洞分析 无线模块1（802.11abgn接入） 无线模块2（检测或网状网） 注：三模AP 7131提供两个频段上的接入，加上检测、网状网或3G回传 * 三频 AP7131 支持

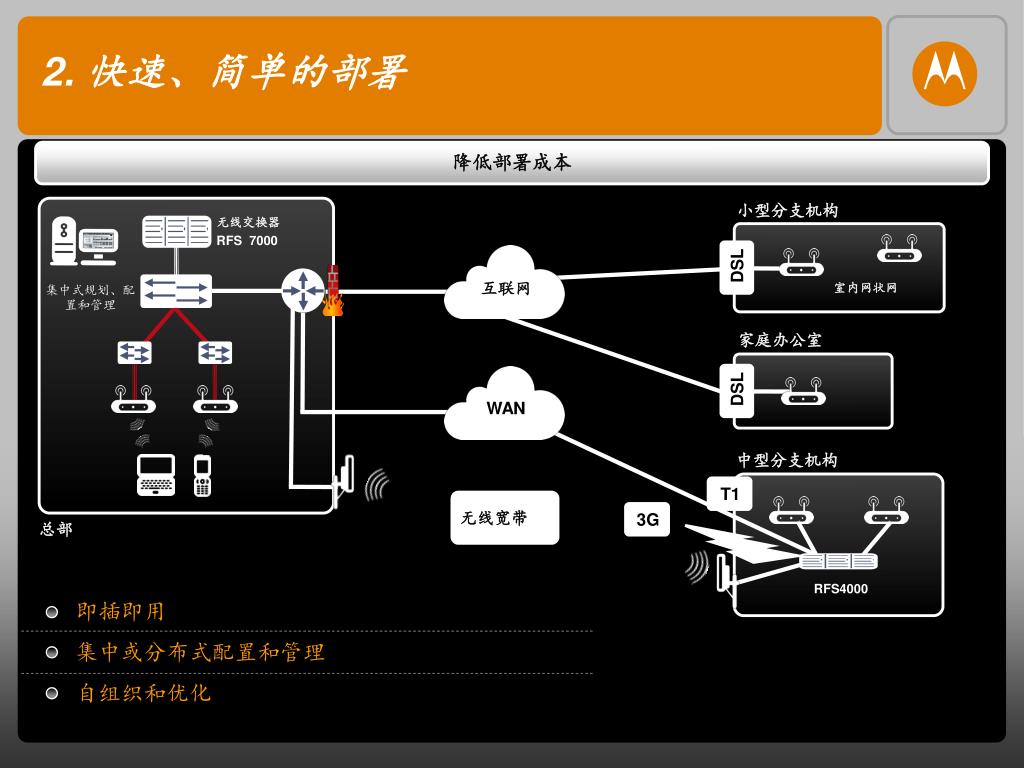

  7. 2. 快速、简单的部署 3G T1 • 降低部署成本 小型分支机构 无线交换器 RFS 7000 DSL 互联网 室内网状网 集中式规划、配置和管理 家庭办公室 DSL WAN 中型分支机构 无线宽带 总部 RFS4000 即插即用 集中或分布式配置和管理 自组织和优化

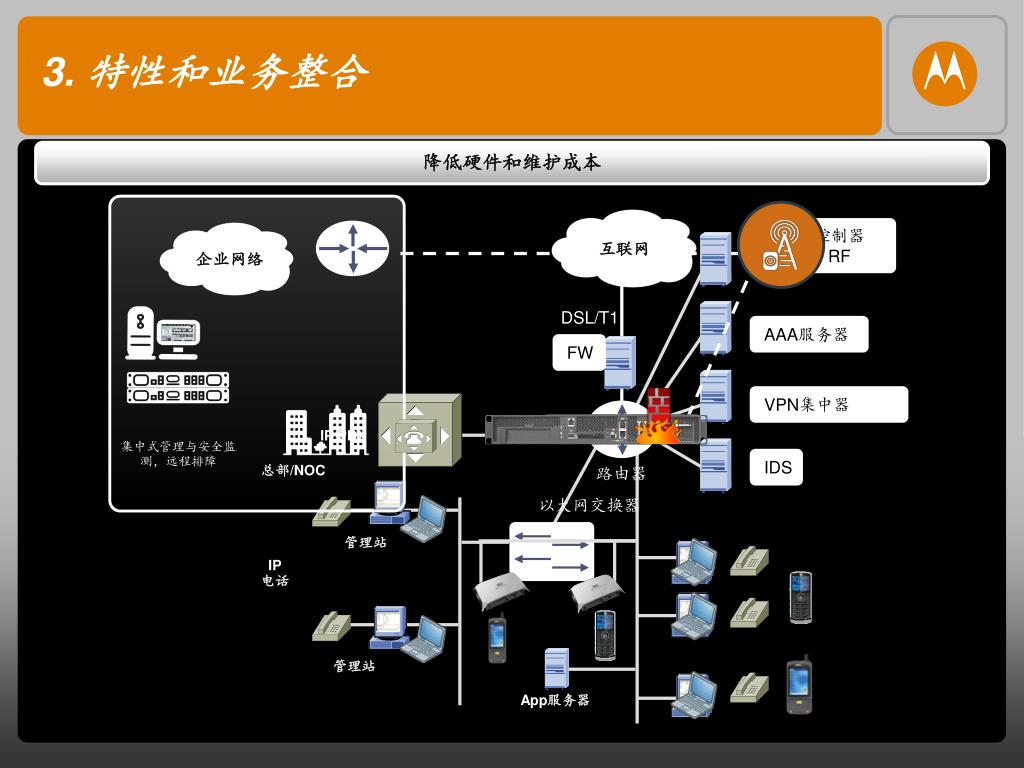

  8. 3. 特性和业务整合 企业网络 FW IP PBX 集中式管理与安全监测，远程排障 总部/NOC • 降低硬件和维护成本 WLAN控制器 SMART RF 互联网 DSL/T1 AAA服务器 VPN集中器 IDS 路由器 以太网交换器 管理站 IP电话 管理站 App服务器

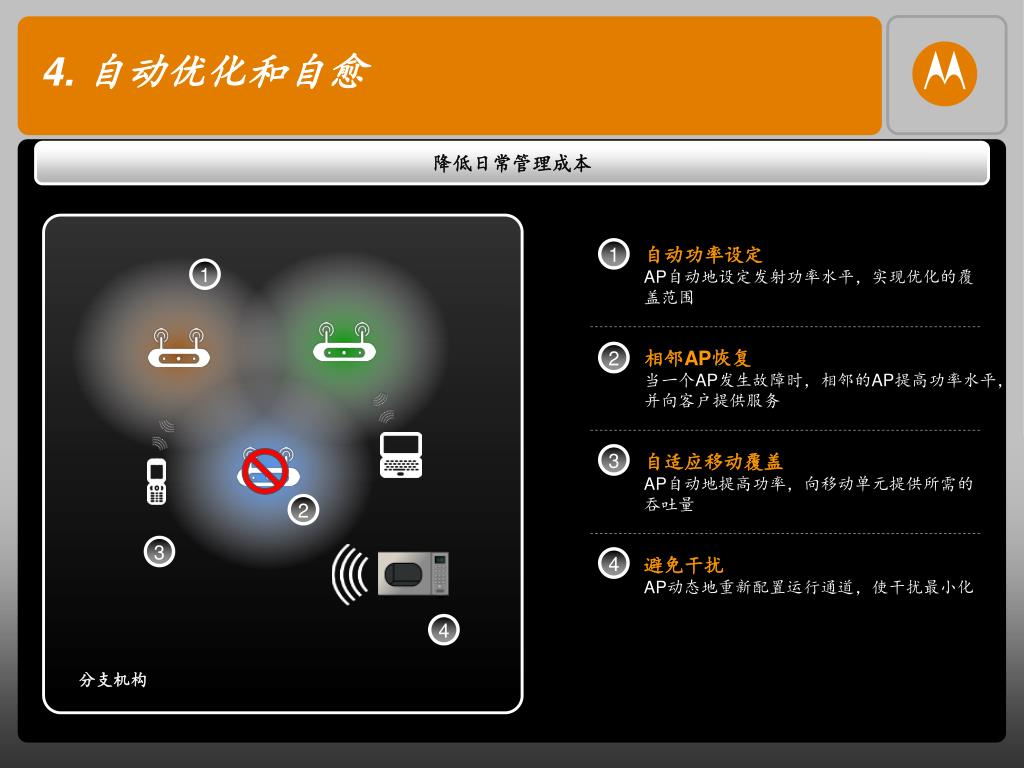

  9. 4. 自动优化和自愈 1 2 3 4 • 降低日常管理成本 自动功率设定 AP自动地设定发射功率水平，实现优化的覆盖范围 1 相邻AP恢复当一个AP发生故障时，相邻的AP提高功率水平，并向客户提供服务 2 3 自适应移动覆盖 AP自动地提高功率，向移动单元提供所需的吞吐量 4 避免干扰 AP动态地重新配置运行通道，使干扰最小化 分支机构

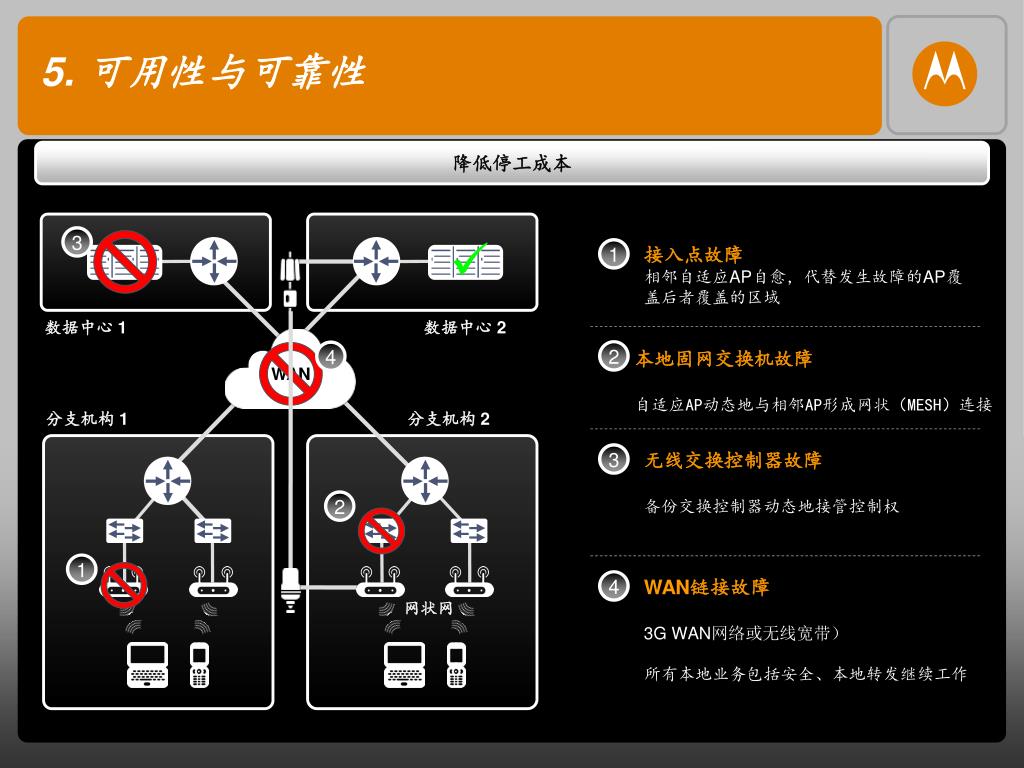

  10. 5. 可用性与可靠性 1 2 3 4 • 降低停工成本 接入点故障 相邻自适应AP自愈，代替发生故障的AP覆盖后者覆盖的区域 1 数据中心 1 数据中心 2 2 本地固网交换机故障 自适应AP动态地与相邻AP形成网状（MESH）连接 WAN 分支机构 1 分支机构 2 3 无线交换控制器故障 备份交换控制器动态地接管控制权 4 WAN链接故障 3G WAN网络或无线宽带） 所有本地业务包括安全、本地转发继续工作 网状网

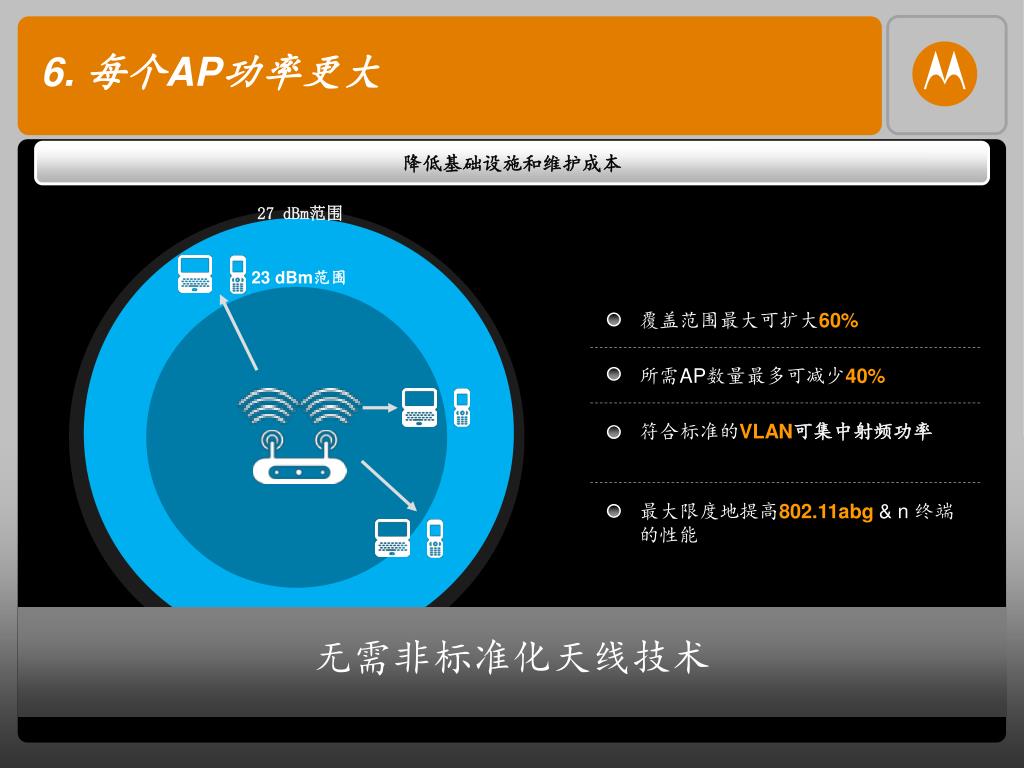

  11. 6. 每个AP功率更大 • 降低基础设施和维护成本 27 dBm范围 23 dBm范围 覆盖范围最大可扩大60% 所需AP数量最多可减少40% 符合标准的VLAN可集中射频功率 最大限度地提高802.11abg& n 终端的性能 无需非标准化天线技术

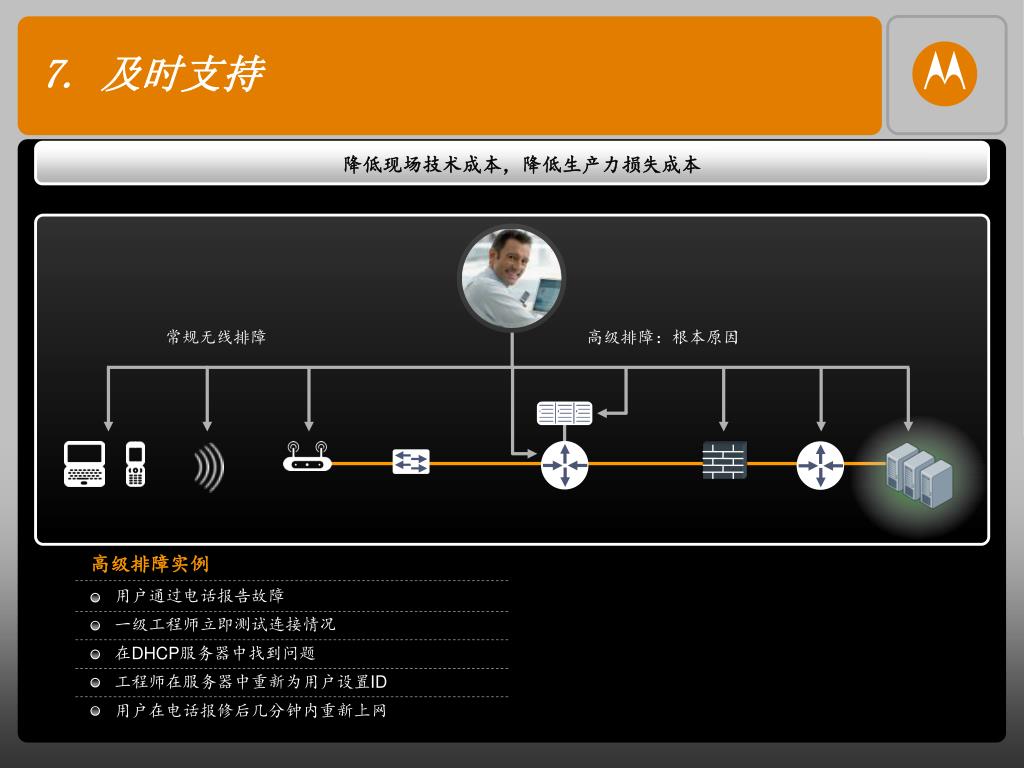

  12. 7. 及时支持 • 降低现场技术成本，降低生产力损失成本 常规无线排障 高级排障：根本原因 高级排障实例 用户通过电话报告故障 一级工程师立即测试连接情况 在DHCP服务器中找到问题 工程师在服务器中重新为用户设置ID 用户在电话报修后几分钟内重新上网

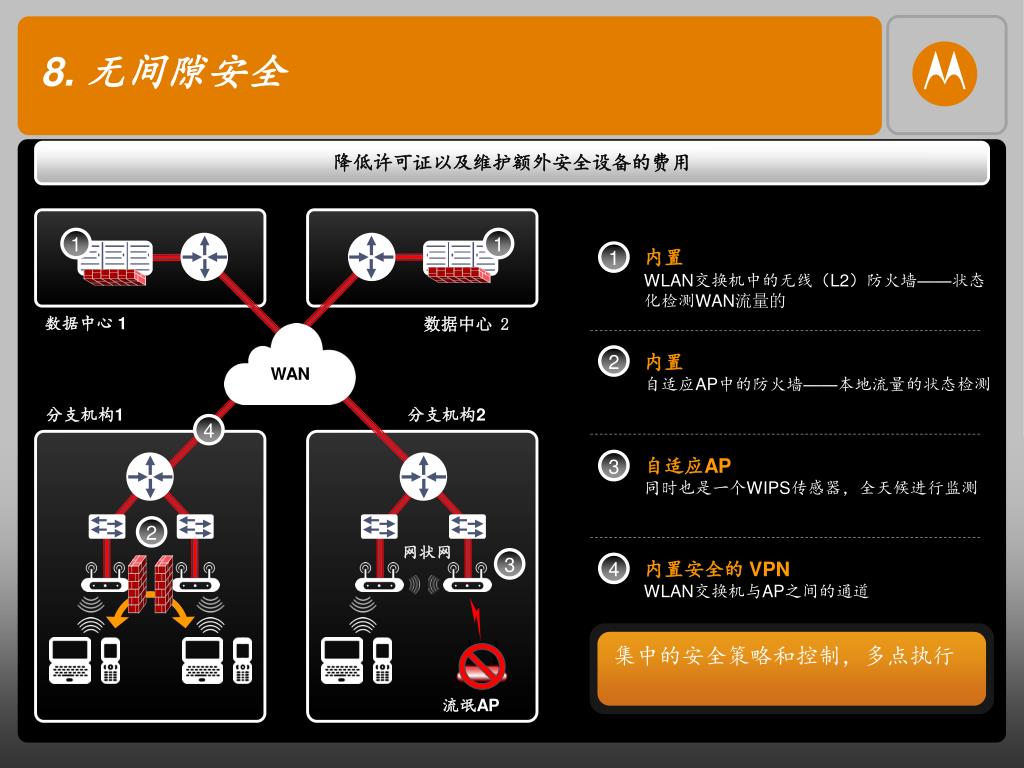

  13. 8. 无间隙安全 1 1 2 3 4 • 降低许可证以及维护额外安全设备的费用 内置WLAN交换机中的无线（L2）防火墙——状态化检测WAN流量的 1 数据中心 1 数据中心 2 内置 自适应AP中的防火墙——本地流量的状态检测 2 WAN 分支机构1 分支机构2 自适应AP 同时也是一个WIPS传感器，全天候进行监测 3 网状网 内置安全的 VPN WLAN交换机与AP之间的通道 4 集中的安全策略和控制，多点执行 流氓AP

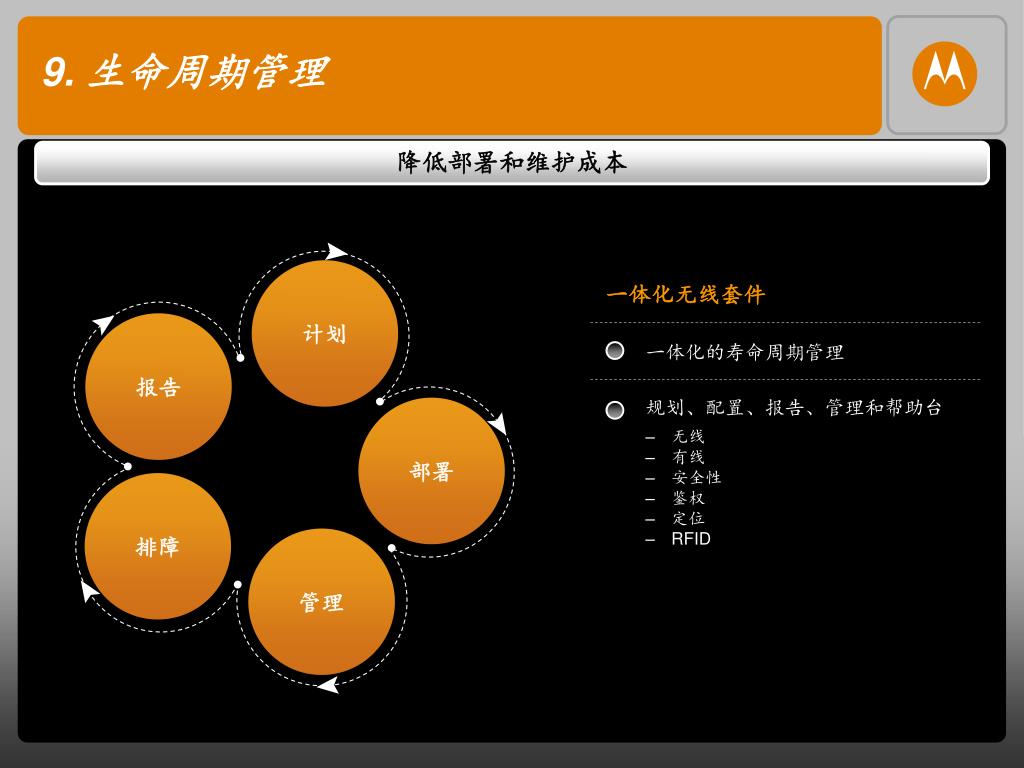

  14. 9. 生命周期管理 • 降低部署和维护成本 一体化无线套件 计划 一体化的寿命周期管理 报告 • 规划、配置、报告、管理和帮助台 • 无线 • 有线 • 安全性 • 鉴权 • 定位 • RFID 部署 排障 管理

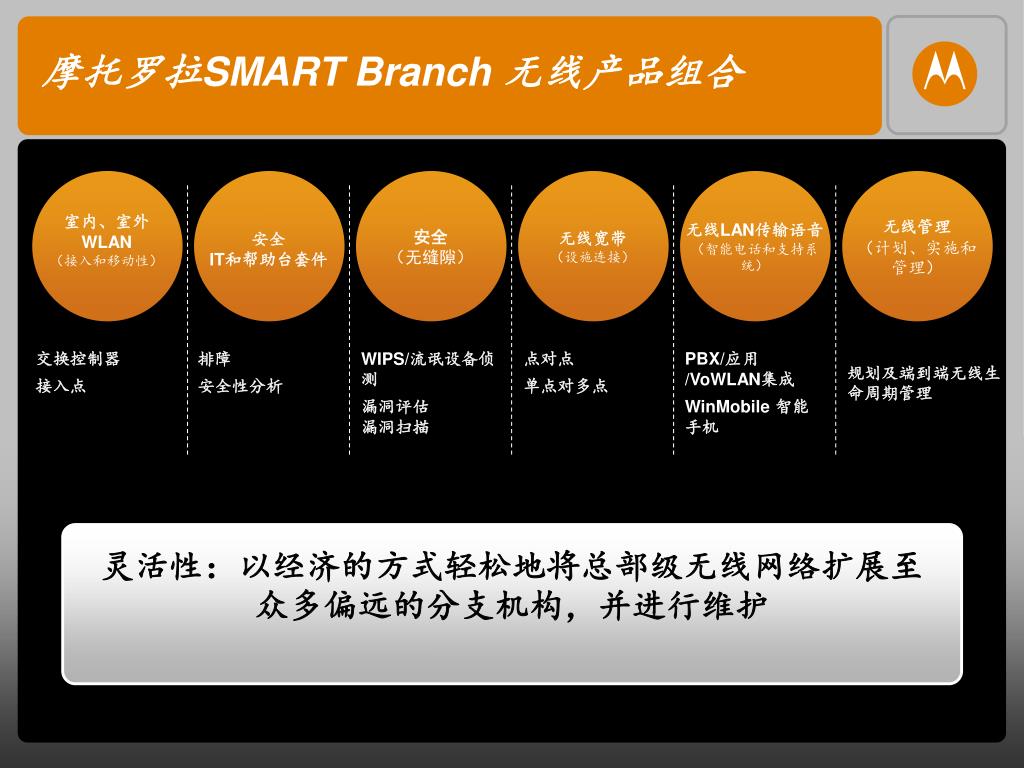

  15. 摩托罗拉SMART Branch 无线产品组合 室内、室外 WLAN（接入和移动性） 无线管理（计划、实施和管理） 安全（无缝隙） 无线宽带（设施连接） 无线LAN传输语音（智能电话和支持系统） 安全 IT和帮助台套件 交换控制器 接入点 排障 安全性分析 点对点 单点对多点 PBX/应用/VoWLAN集成 WinMobile 智能手机 WIPS/流氓设备侦测 漏洞评估 漏洞扫描 规划及端到端无线生命周期管理 灵活性：以经济的方式轻松地将总部级无线网络扩展至众多偏远的分支机构，并进行维护

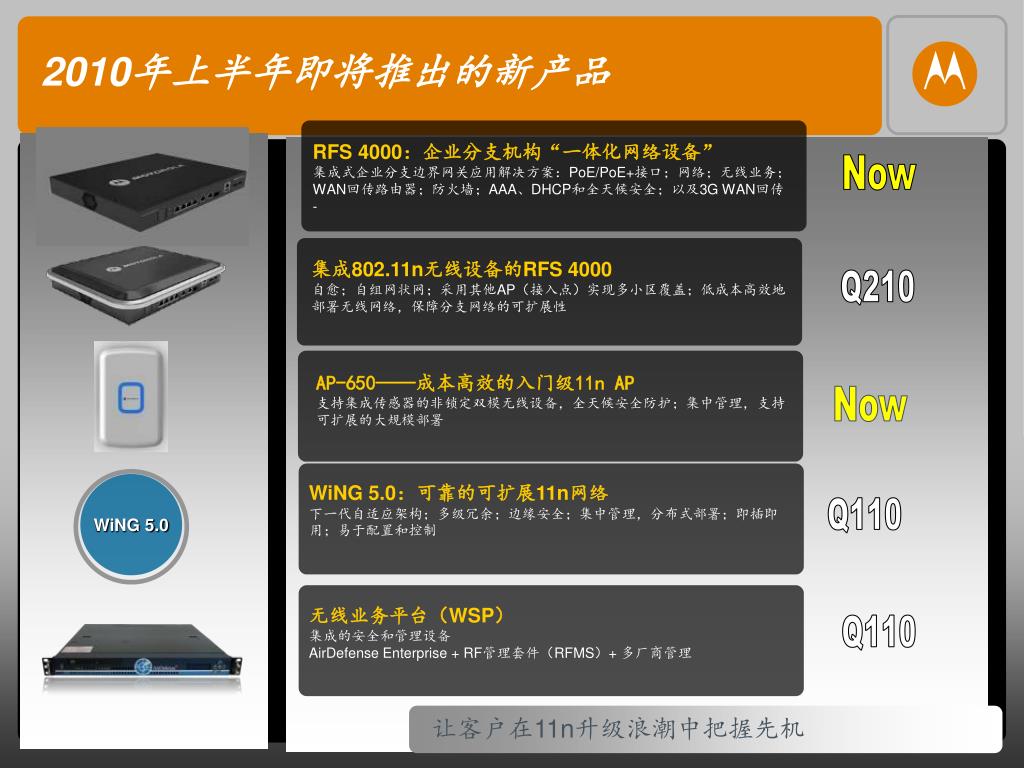

  16. 2010年上半年即将推出的新产品 RFS 4000：企业分支机构“一体化网络设备” 集成式企业分支边界网关应用解决方案：PoE/PoE+接口；网络；无线业务；WAN回传路由器；防火墙；AAA、DHCP和全天候安全；以及3G WAN回传- Now 集成802.11n无线设备的RFS 4000 自愈；自组网状网；采用其他AP（接入点）实现多小区覆盖；低成本高效地部署无线网络，保障分支网络的可扩展性 Q210 AP-650——成本高效的入门级11n AP 支持集成传感器的非锁定双模无线设备，全天候安全防护；集中管理，支持可扩展的大规模部署 Now WiNG 5.0 WiNG 5.0：可靠的可扩展11n网络 下一代自适应架构；多级冗余；边缘安全；集中管理，分布式部署；即插即用；易于配置和控制 Q110 无线业务平台（WSP） 集成的安全和管理设备 AirDefense Enterprise + RF管理套件（RFMS）+ 多厂商管理 Q110 让客户在11n升级浪潮中把握先机

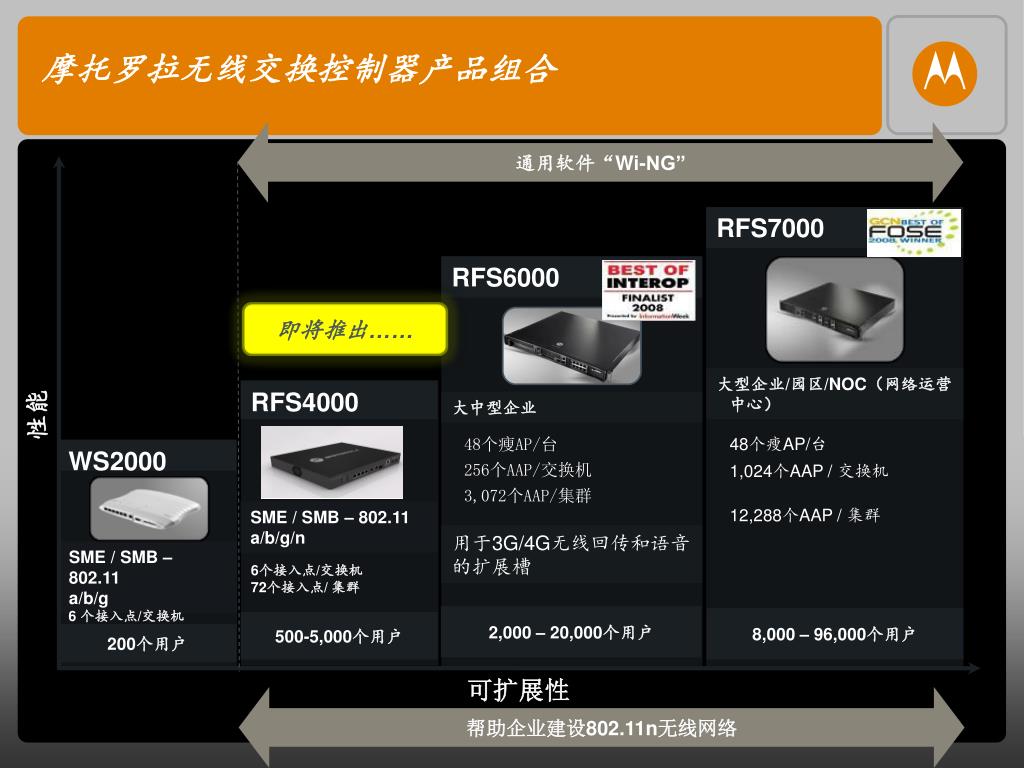

  17. 摩托罗拉无线交换控制器产品组合 通用软件“Wi-NG” RFS7000 RFS6000 即将推出…… 大型企业/园区/NOC（网络运营中心） RFS4000 大中型企业 性能 48个瘦AP/台 1,024个AAP / 交换机 12,288个AAP / 集群 48个瘦AP/台 256个AAP/交换机 3,072个AAP/集群 WS2000 SME / SMB – 802.11 a/b/g/n 用于3G/4G无线回传和语音的扩展槽 6个接入点/交换机 72个接入点/ 集群 SME / SMB – 802.11 a/b/g 6 个接入点/交换机 2,000 – 20,000个用户 8,000 – 96,000个用户 500-5,000个用户 200个用户 可扩展性 帮助企业建设802.11n无线网络

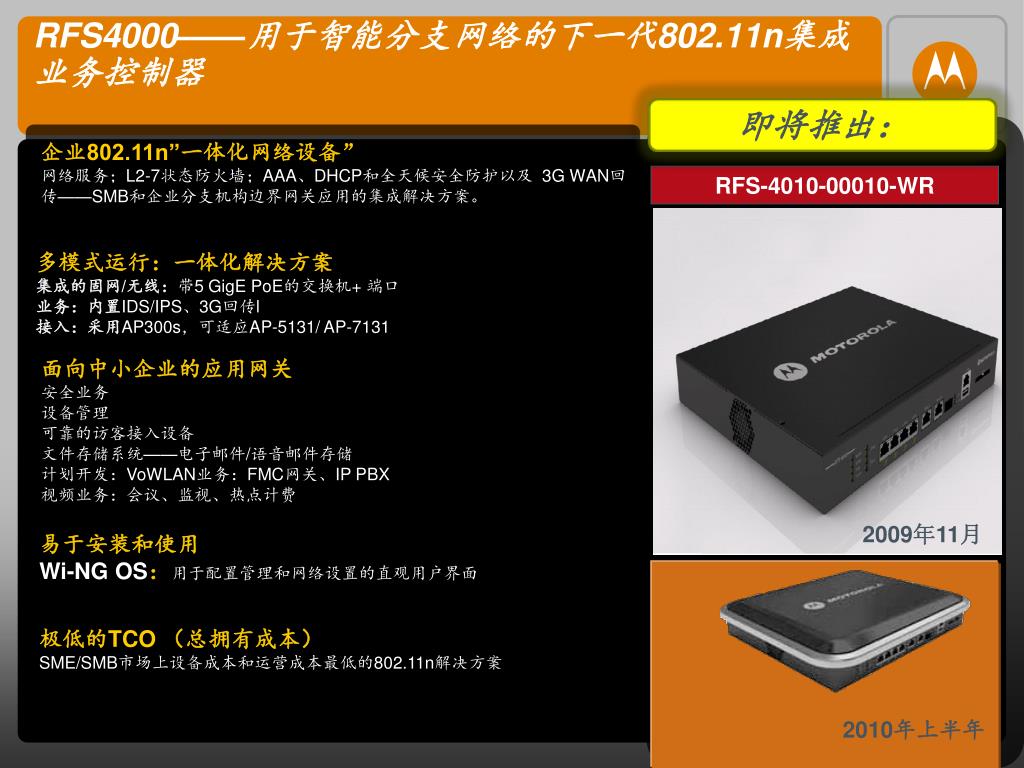

  18. RFS4000——用于智能分支网络的下一代802.11n集成业务控制器RFS4000——用于智能分支网络的下一代802.11n集成业务控制器 即将推出： 多模式运行：一体化解决方案 集成的固网/无线：带5 GigE PoE的交换机+ 端口 业务：内置IDS/IPS、3G回传l 接入：采用AP300s，可适应AP-5131/ AP-7131 2010年上半年 企业802.11n”一体化网络设备” 网络服务；L2-7状态防火墙；AAA、DHCP和全天候安全防护以及 3G WAN回传——SMB和企业分支机构边界网关应用的集成解决方案。 RFS-4010-00010-WR 面向中小企业的应用网关 安全业务 设备管理 可靠的访客接入设备 文件存储系统——电子邮件/语音邮件存储 计划开发：VoWLAN业务：FMC网关、IP PBX 视频业务：会议、监视、热点计费 2009年11月 易于安装和使用 Wi-NG OS：用于配置管理和网络设置的直观用户界面 极低的TCO （总拥有成本）SME/SMB市场上设备成本和运营成本最低的802.11n解决方案

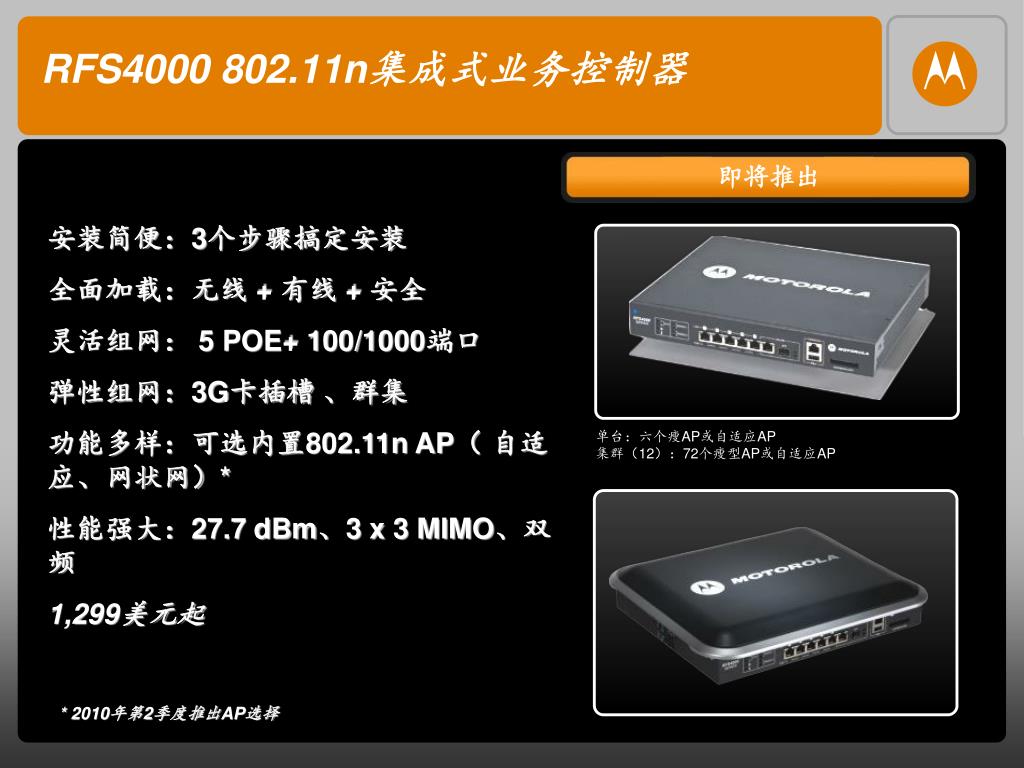

  19. RFS4000 802.11n集成式业务控制器 即将推出 安装简便：3个步骤搞定安装 全面加载：无线 + 有线 + 安全 灵活组网： 5 POE+ 100/1000端口 弹性组网：3G卡插槽 、群集 功能多样：可选内置802.11n AP（ 自适应、网状网）* 性能强大：27.7 dBm、3 x 3 MIMO、双频 1,299美元起 单台：六个瘦AP或自适应AP 集群（12）：72个瘦型AP或自适应AP * 2010年第2季度推出AP选择

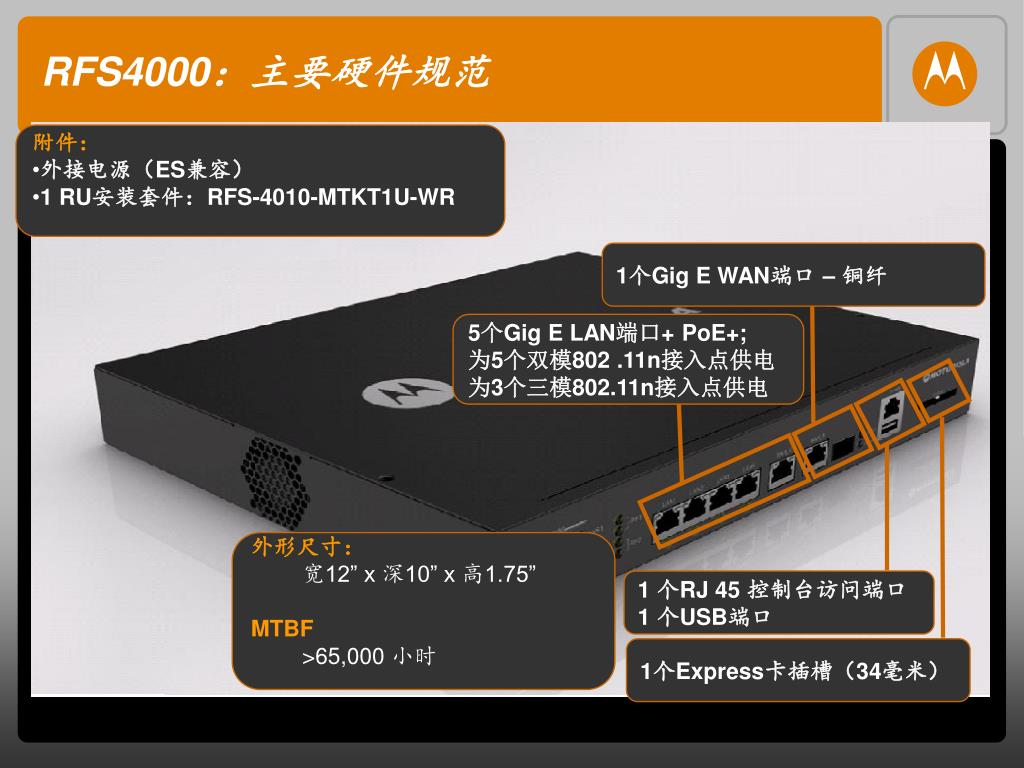

  20. RFS4000：主要硬件规范 • 附件： • 外接电源（ES兼容） • 1 RU安装套件：RFS-4010-MTKT1U-WR 1个Gig E WAN端口 – 铜纤 5个Gig E LAN端口+ PoE+; 为5个双模802 .11n接入点供电 为3个三模802.11n接入点供电 • 外形尺寸： • 宽12” x 深10” x 高1.75” • MTBF >65,000 小时 1 个RJ 45 控制台访问端口1 个USB端口 1个Express卡插槽（34毫米）

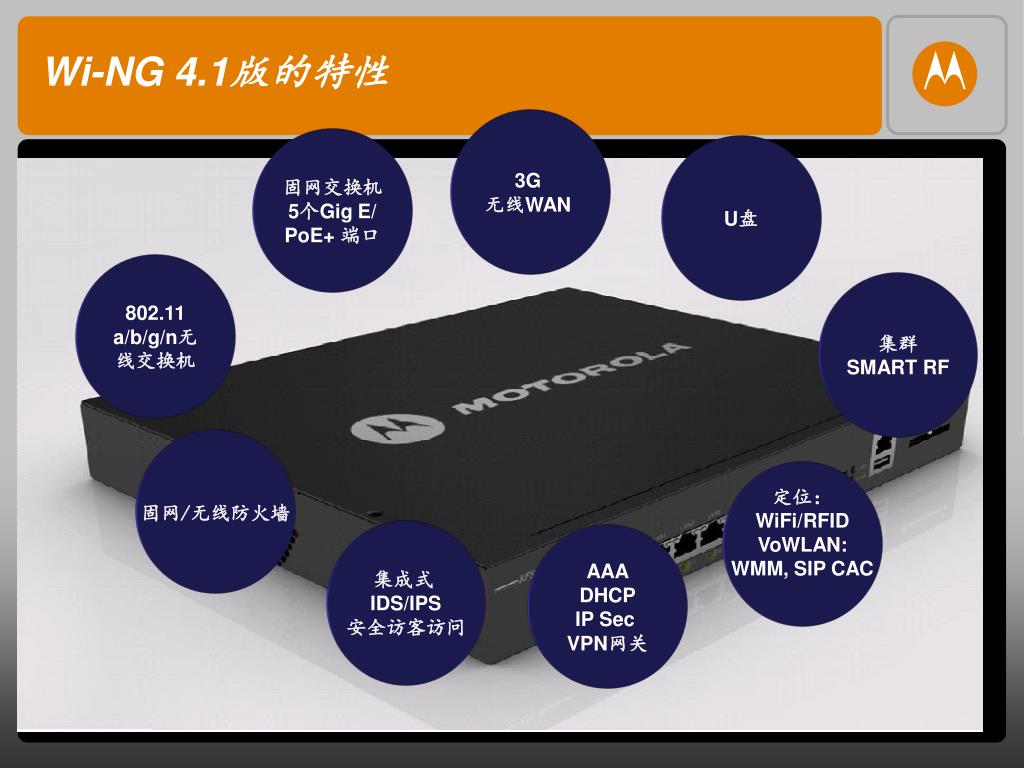

  21. Wi-NG 4.1版的特性 3G 无线WAN 固网交换机5个Gig E/ PoE+ 端口 U盘 802.11 a/b/g/n无线交换机 集群 SMART RF 固网/无线防火墙 定位： WiFi/RFID VoWLAN: WMM, SIP CAC 集成式 IDS/IPS 安全访客访问 AAADHCPIP Sec VPN网关

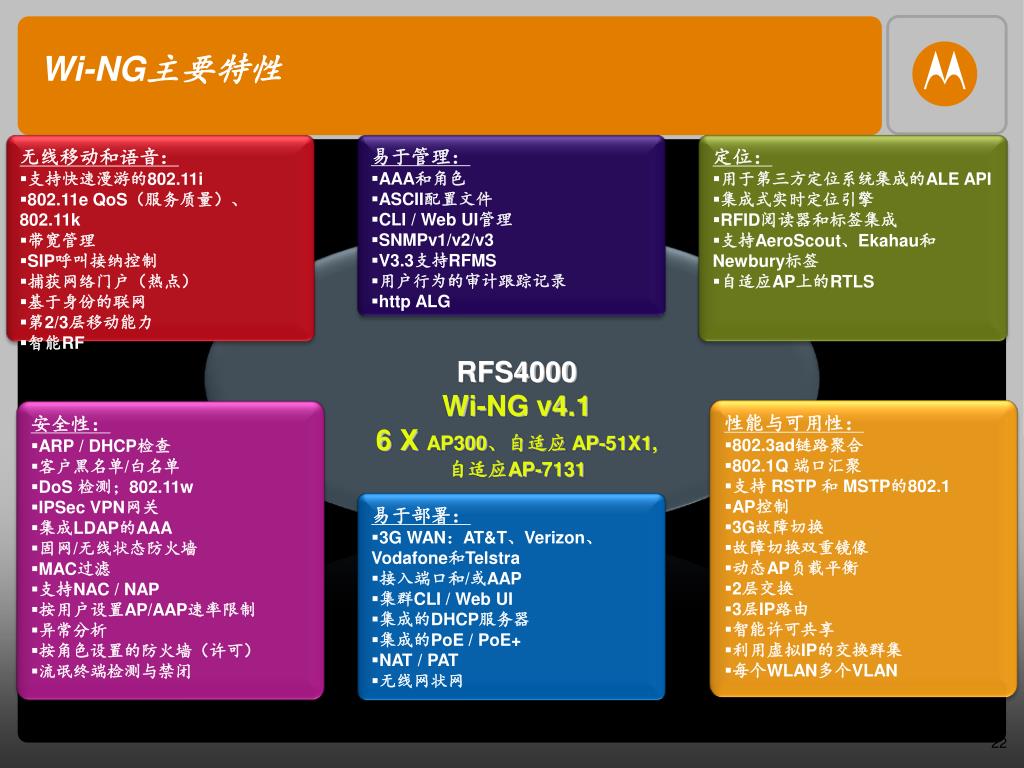

  22. Wi-NG主要特性 • 易于管理： • AAA和角色 • ASCII配置文件 • CLI / Web UI管理 • SNMPv1/v2/v3 • V3.3支持RFMS • 用户行为的审计跟踪记录 • http ALG • 无线移动和语音： • 支持快速漫游的802.11i • 802.11e QoS（服务质量）、802.11k • 带宽管理 • SIP呼叫接纳控制 • 捕获网络门户（热点） • 基于身份的联网 • 第2/3层移动能力 • 智能RF • 定位： • 用于第三方定位系统集成的ALE API • 集成式实时定位引擎 • RFID阅读器和标签集成 • 支持AeroScout、Ekahau和 Newbury标签 • 自适应AP上的RTLS • 安全性： • ARP / DHCP检查 • 客户黑名单/白名单 • DoS 检测；802.11w • IPSec VPN网关 • 集成LDAP的AAA • 固网/无线状态防火墙 • MAC过滤 • 支持NAC / NAP • 按用户设置AP/AAP速率限制 • 异常分析 • 按角色设置的防火墙（许可） • 流氓终端检测与禁闭 • 性能与可用性： • 802.3ad链路聚合 • 802.1Q 端口汇聚 • 支持 RSTP 和 MSTP的802.1 • AP控制 • 3G故障切换 • 故障切换双重镜像 • 动态AP负载平衡 • 2层交换 • 3层IP路由 • 智能许可共享 • 利用虚拟IP的交换群集 • 每个WLAN多个VLAN • 易于部署： • 3G WAN：AT&T、Verizon、Vodafone和Telstra • 接入端口和/或AAP • 集群CLI / Web UI • 集成的DHCP服务器 • 集成的PoE / PoE+ • NAT / PAT • 无线网状网 WiNG RFS4000 Wi-NG v4.16 X AP300、自适应 AP-51X1, 自适应AP-7131 22

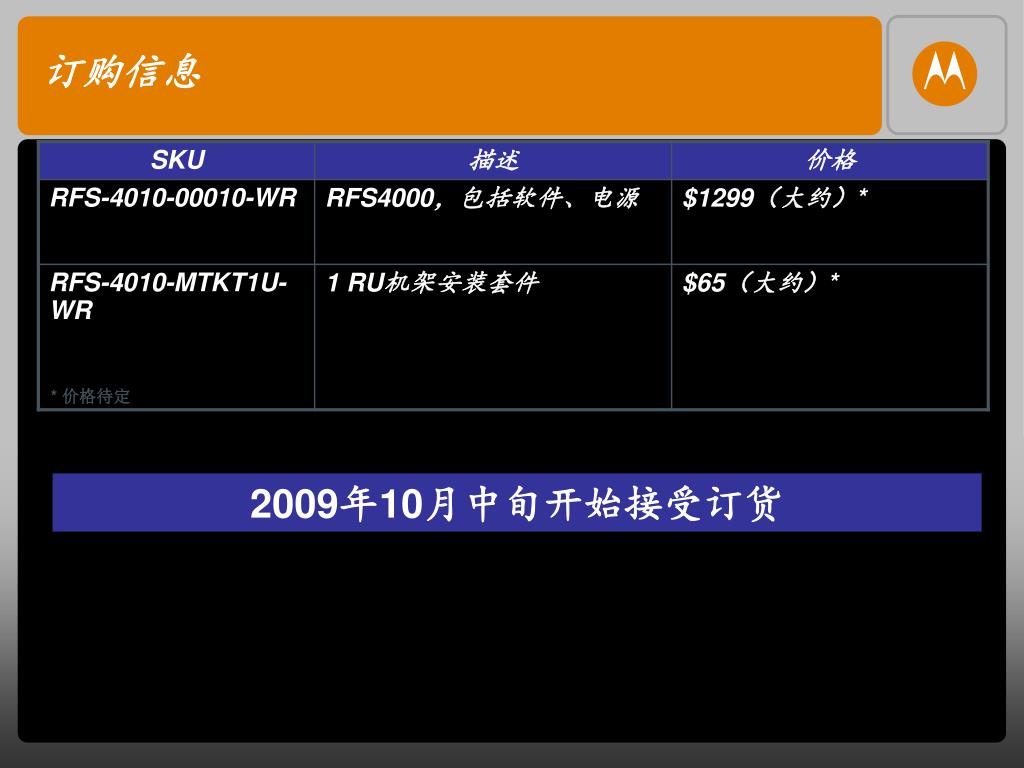

  23. 订购信息 * 价格待定 2009年10月中旬开始接受订货

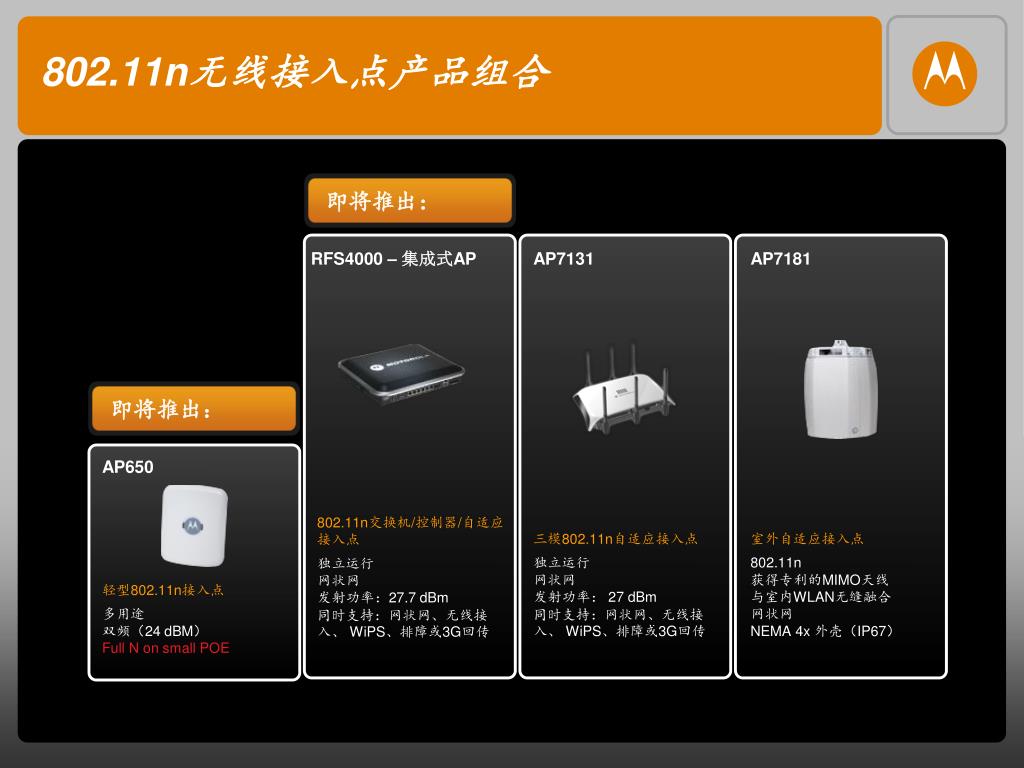

  24. 802.11n无线接入点产品组合 即将推出： RFS4000 – 集成式AP AP7131 AP7181 即将推出： AP650 802.11n交换机/控制器/自适应接入点 独立运行网状网 发射功率：27.7 dBm 同时支持：网状网、无线接入、 WiPS、排障或3G回传 三模802.11n自适应接入点 独立运行 网状网 发射功率： 27 dBm 同时支持：网状网、无线接入、 WiPS、排障或3G回传 室外自适应接入点 802.11n 获得专利的MIMO天线 与室内WLAN无缝融合 网状网 NEMA 4x 外壳（IP67） 轻型802.11n接入点 多用途 双频（24 dBM） Full N on small POE

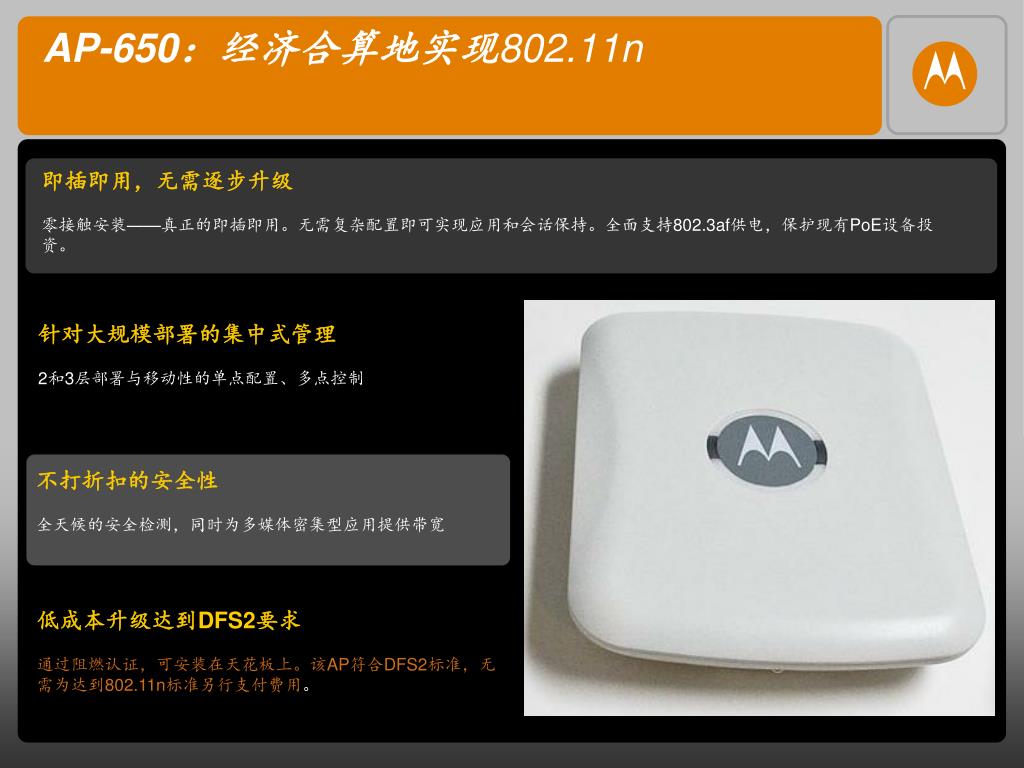

  25. AP-650：经济合算地实现802.11n 针对大规模部署的集中式管理 2和3层部署与移动性的单点配置、多点控制 不打折扣的安全性 全天候的安全检测，同时为多媒体密集型应用提供带宽 即插即用，无需逐步升级 零接触安装——真正的即插即用。无需复杂配置即可实现应用和会话保持。全面支持802.3af供电，保护现有PoE设备投资。 低成本升级达到DFS2要求 通过阻燃认证，可安装在天花板上。该AP符合DFS2标准，无需为达到802.11n标准另行支付费用。

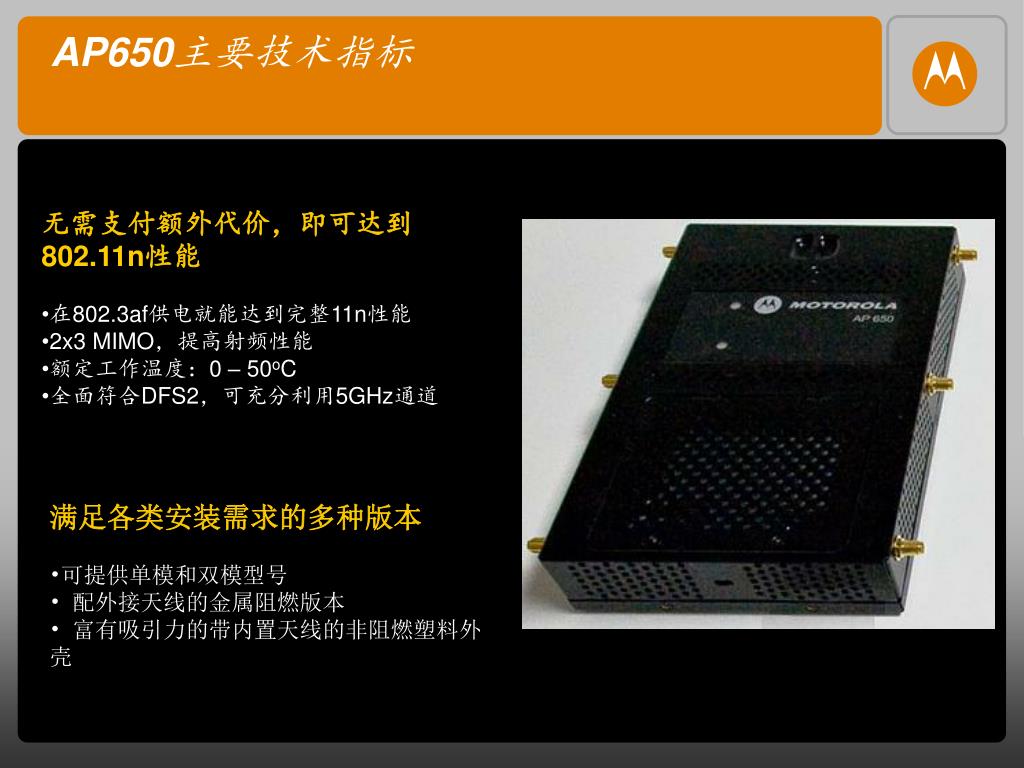

  26. AP650主要技术指标 • 无需支付额外代价，即可达到802.11n性能 • 在802.3af供电就能达到完整11n性能 • 2x3 MIMO，提高射频性能 • 额定工作温度：0 – 50oC • 全面符合DFS2，可充分利用5GHz通道 • 满足各类安装需求的多种版本 • 可提供单模和双模型号 • 配外接天线的金属阻燃版本 • 富有吸引力的带内置天线的非阻燃塑料外壳

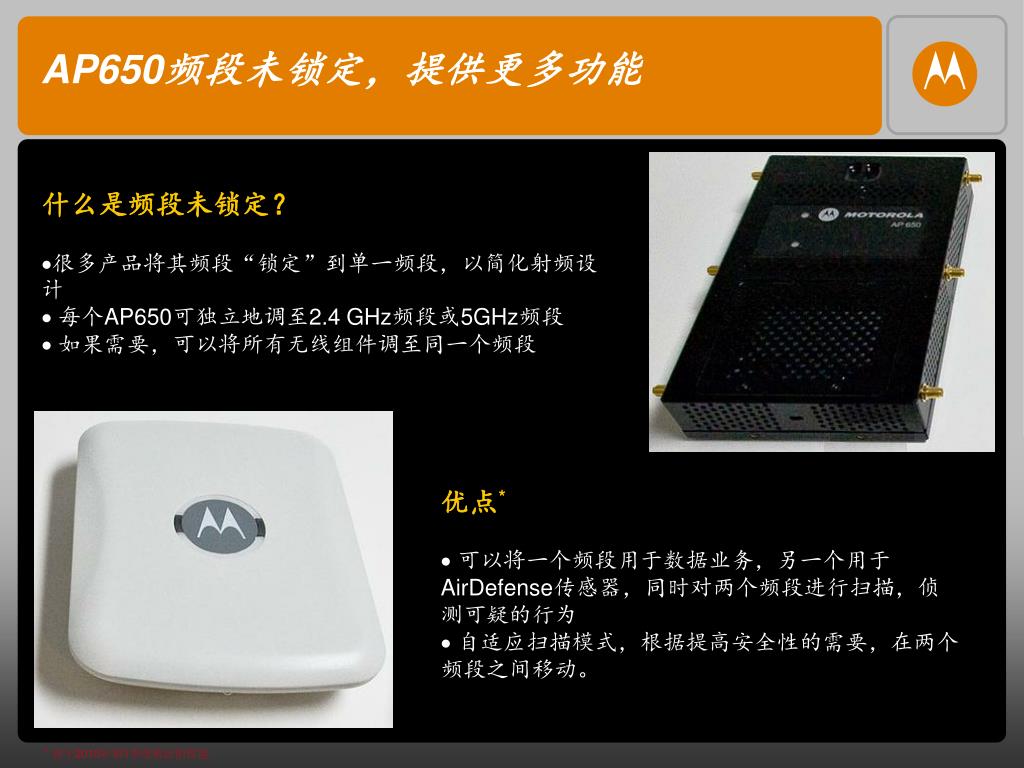

  27. AP650频段未锁定，提供更多功能 • 什么是频段未锁定？ • 很多产品将其频段“锁定”到单一频段，以简化射频设计 • 每个AP650可独立地调至2.4 GHz频段或5GHz频段 • 如果需要，可以将所有无线组件调至同一个频段 • 优点* • 可以将一个频段用于数据业务，另一个用于AirDefense传感器，同时对两个频段进行扫描，侦测可疑的行为 • 自适应扫描模式，根据提高安全性的需要，在两个频段之间移动。 * 将于2010年第1季度推出的性能

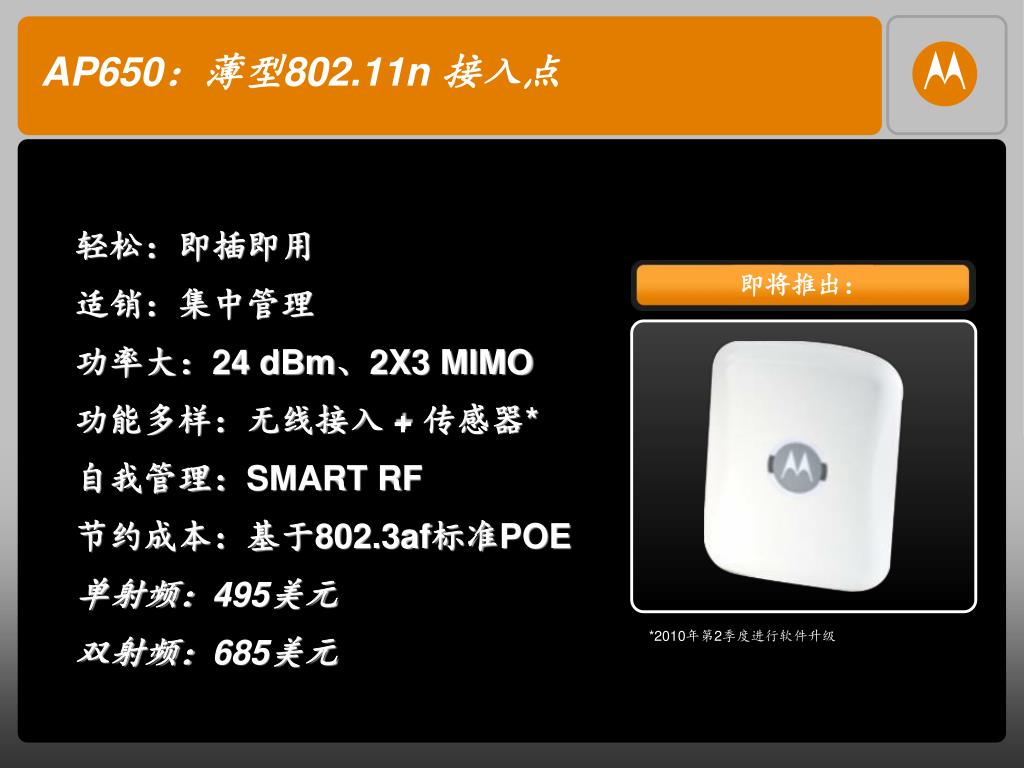

  28. AP650：薄型802.11n 接入点 轻松：即插即用 适销：集中管理 功率大：24 dBm、2X3 MIMO 功能多样：无线接入 + 传感器* 自我管理：SMART RF 节约成本：基于802.3af标准POE 单射频：495美元 双射频：685美元 即将推出： *2010年第2季度进行软件升级

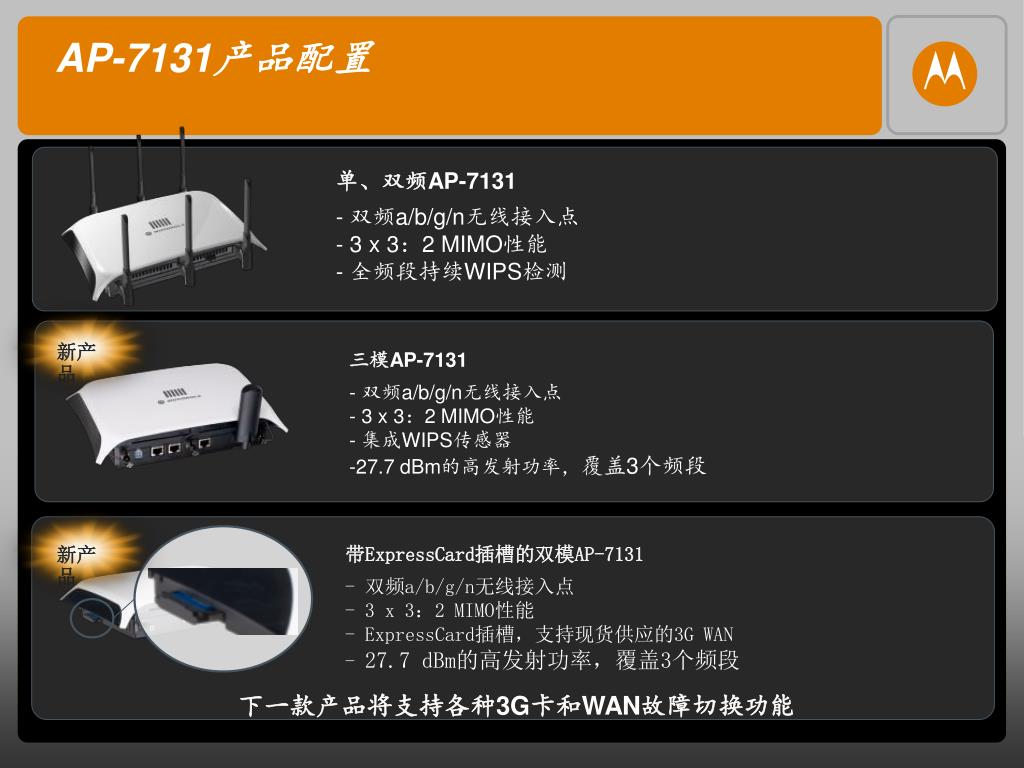

  29. AP-7131产品配置 新产品 新产品 • 单、双频AP-7131 • 双频a/b/g/n无线接入点 • 3 x 3：2 MIMO性能 • 全频段持续WIPS检测 • 三模AP-7131 • 双频a/b/g/n无线接入点 • 3 x 3：2 MIMO性能 • 集成WIPS传感器 • 27.7 dBm的高发射功率，覆盖3个频段 • 带ExpressCard插槽的双模AP-7131 • 双频a/b/g/n无线接入点 • 3 x 3：2 MIMO性能 • ExpressCard插槽，支持现货供应的3G WAN • 27.7 dBm的高发射功率，覆盖3个频段 下一款产品将支持各种3G卡和WAN故障切换功能

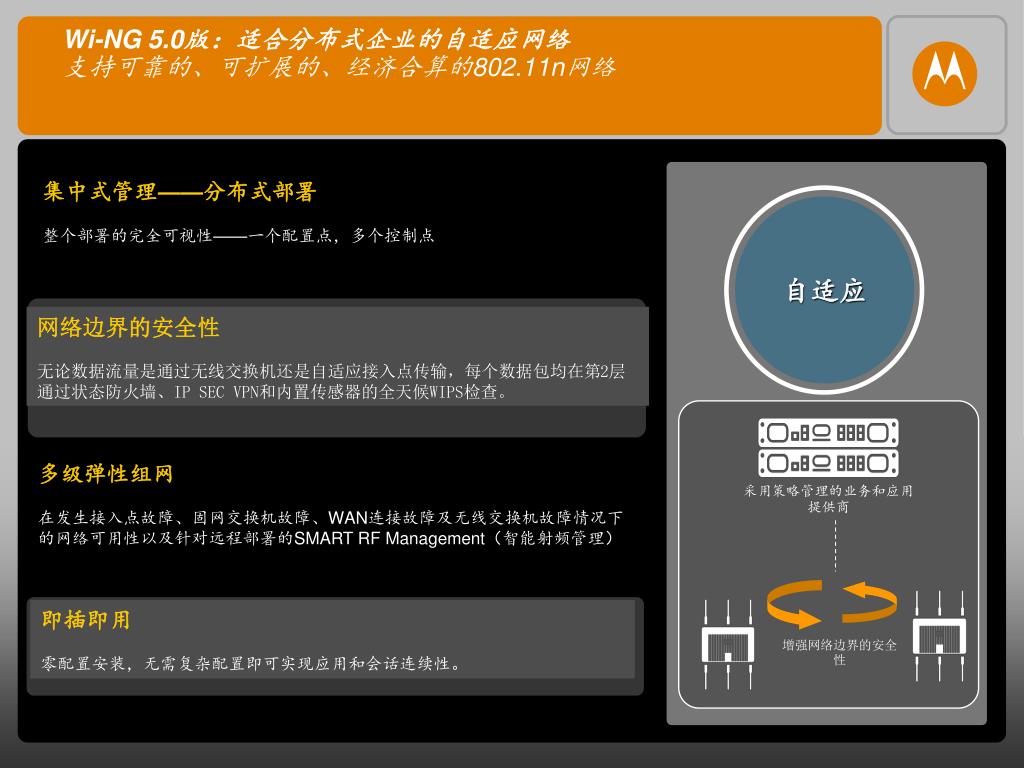

  30. Wi-NG 5.0版：适合分布式企业的自适应网络支持可靠的、可扩展的、经济合算的802.11n网络 集中式管理——分布式部署 整个部署的完全可视性——一个配置点，多个控制点 即插即用 零配置安装，无需复杂配置即可实现应用和会话连续性。 网络边界的安全性 无论数据流量是通过无线交换机还是自适应接入点传输，每个数据包均在第2层通过状态防火墙、IP SEC VPN和内置传感器的全天候WIPS检查。 采用策略管理的业务和应用提供商 多级弹性组网 在发生接入点故障、固网交换机故障、WAN连接故障及无线交换机故障情况下的网络可用性以及针对远程部署的SMART RF Management（智能射频管理） 增强网络边界的安全性 自适应

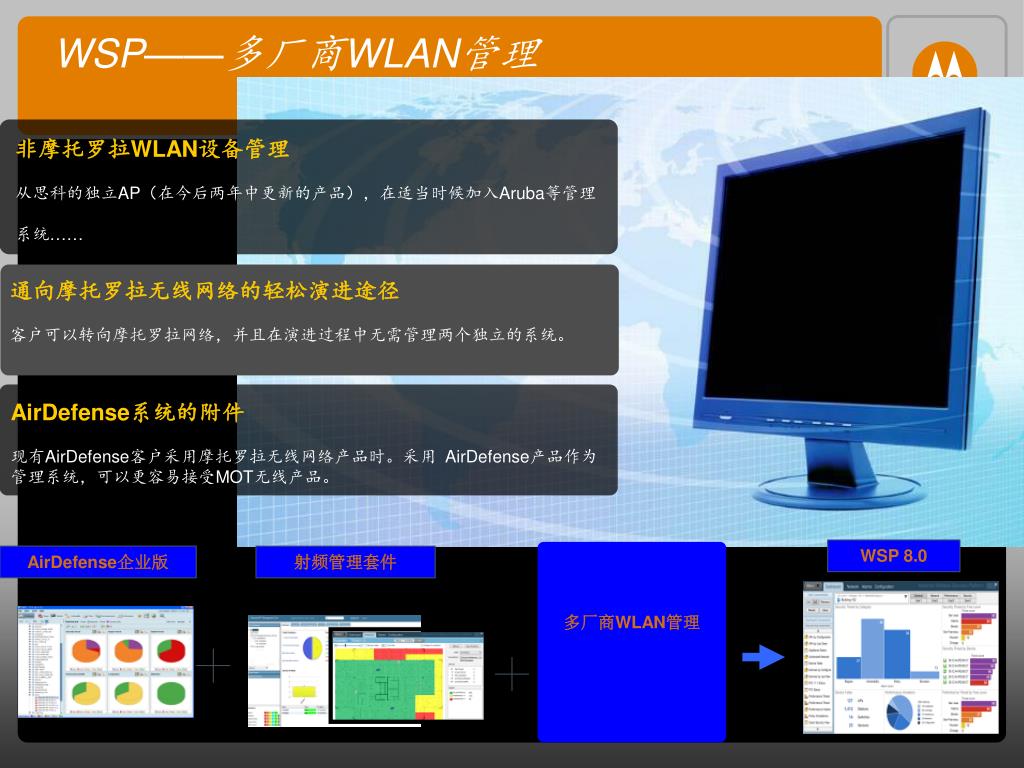

  31. WSP——多厂商WLAN管理 非摩托罗拉WLAN设备管理 从思科的独立AP（在今后两年中更新的产品），在适当时候加入Aruba等管理 系统…… 通向摩托罗拉无线网络的轻松演进途径 客户可以转向摩托罗拉网络，并且在演进过程中无需管理两个独立的系统。 射频管理套件 AirDefense系统的附件 现有AirDefense客户采用摩托罗拉无线网络产品时。采用 AirDefense产品作为管理系统，可以更容易接受MOT无线产品。 WSP 8.0 多厂商WLAN管理 AirDefense企业版

  32. WSP——帮助台套件 先进的排障功能 从1级帮助台快速解决与无线网络有关的问题 频率分析 检测并区分常规射频干扰源，包括微波、蓝牙等 LiveRF 无线网络性能的实时评估 先进的取证 详细的无线网络活动记录，用于取证及排障 从总部有效地支持分布式无线网络

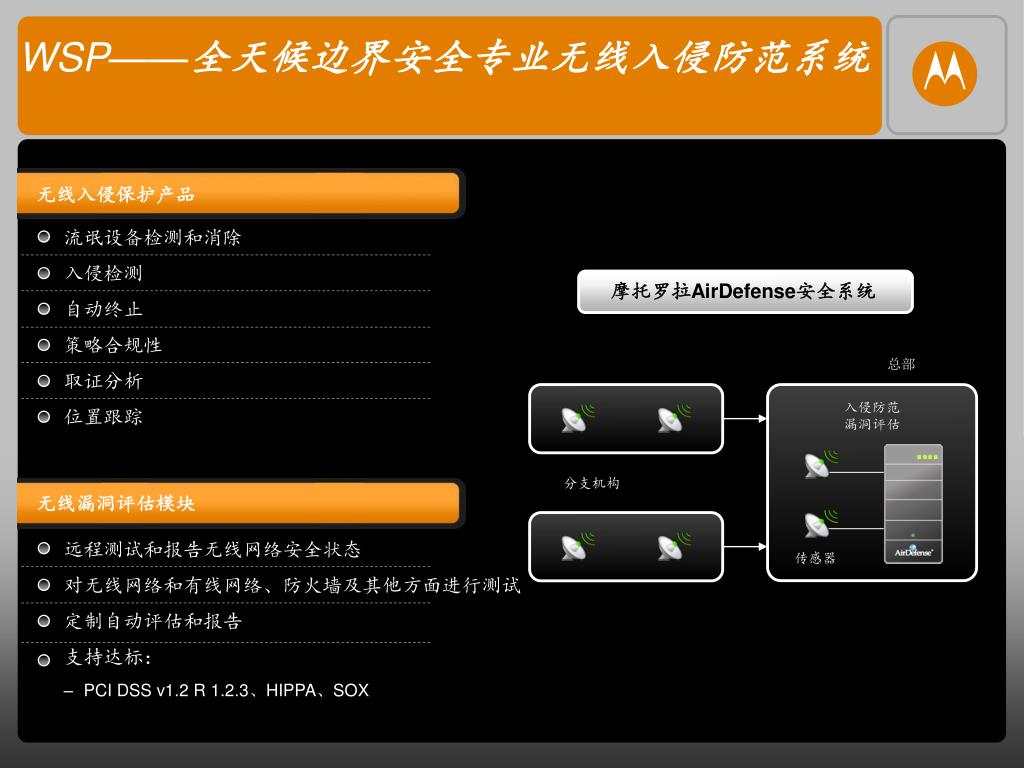

  33. WSP——全天候边界安全专业无线入侵防范系统 无线入侵保护产品 流氓设备检测和消除 入侵检测 自动终止 策略合规性 取证分析 位置跟踪 • 摩托罗拉AirDefense安全系统 总部 入侵防范 漏洞评估 分支机构 无线漏洞评估模块 • 远程测试和报告无线网络安全状态 • 对无线网络和有线网络、防火墙及其他方面进行测试 • 定制自动评估和报告 • 支持达标： • PCI DSS v1.2 R 1.2.3、HIPPA、SOX 传感器

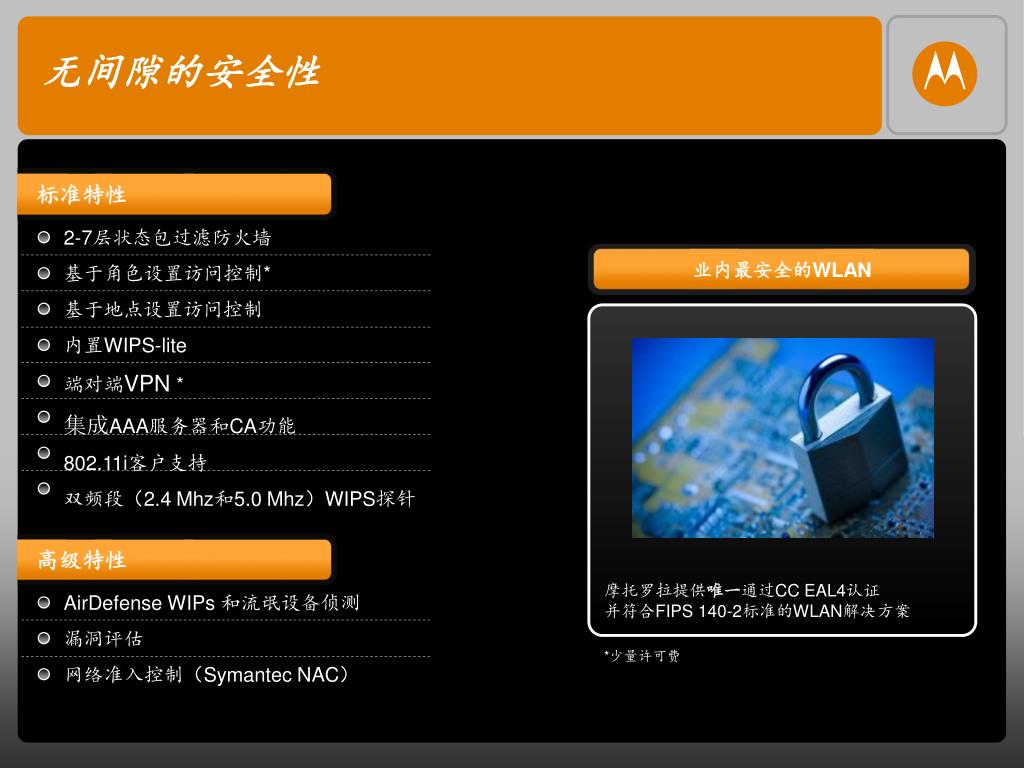

  34. 无间隙的安全性 标准特性 2-7层状态包过滤防火墙 基于角色设置访问控制* 基于地点设置访问控制 内置WIPS-lite 端对端VPN* 集成AAA服务器和CA功能 802.11i客户支持 双频段（2.4 Mhz和5.0 Mhz）WIPS探针 业内最安全的WLAN 高级特性 摩托罗拉提供唯一通过CC EAL4认证 并符合FIPS 140-2标准的WLAN解决方案 AirDefense WIPs 和流氓设备侦测 漏洞评估 网络准入控制（Symantec NAC） *少量许可费

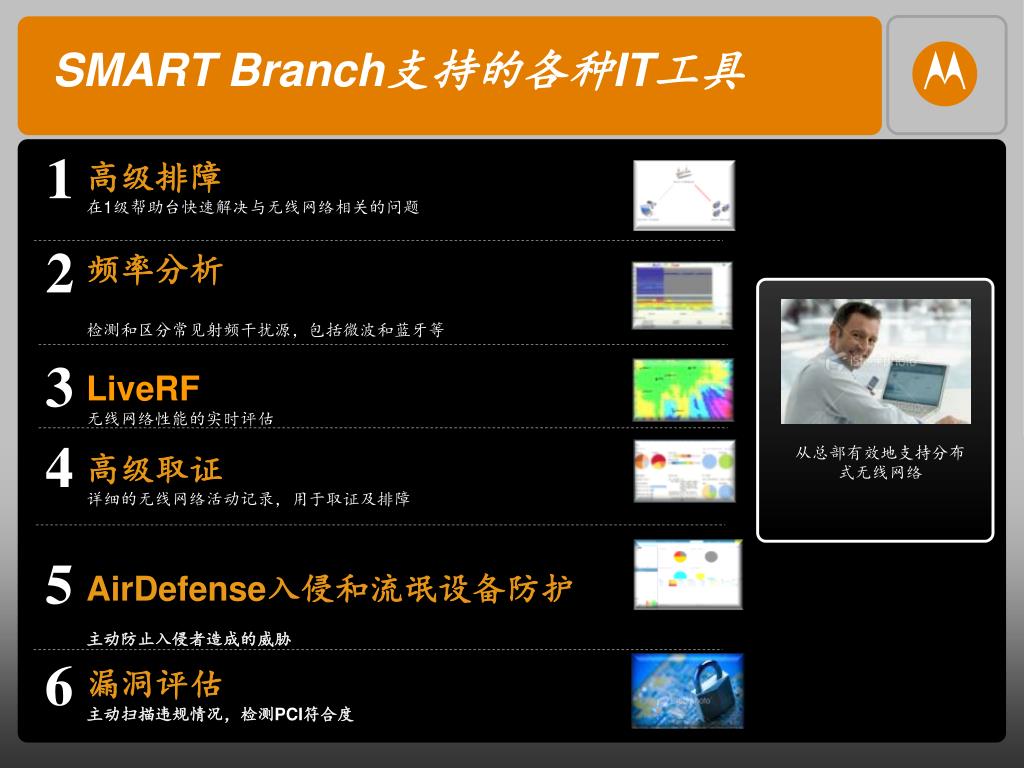

  35. SMART Branch支持的各种IT工具 1 高级排障在1级帮助台快速解决与无线网络相关的问题 频率分析 检测和区分常见射频干扰源，包括微波和蓝牙等 LiveRF无线网络性能的实时评估 高级取证详细的无线网络活动记录，用于取证及排障 AirDefense入侵和流氓设备防护 主动防止入侵者造成的威胁 漏洞评估 主动扫描违规情况，检测PCI符合度 2 3 4 从总部有效地支持分布式无线网络 5 6

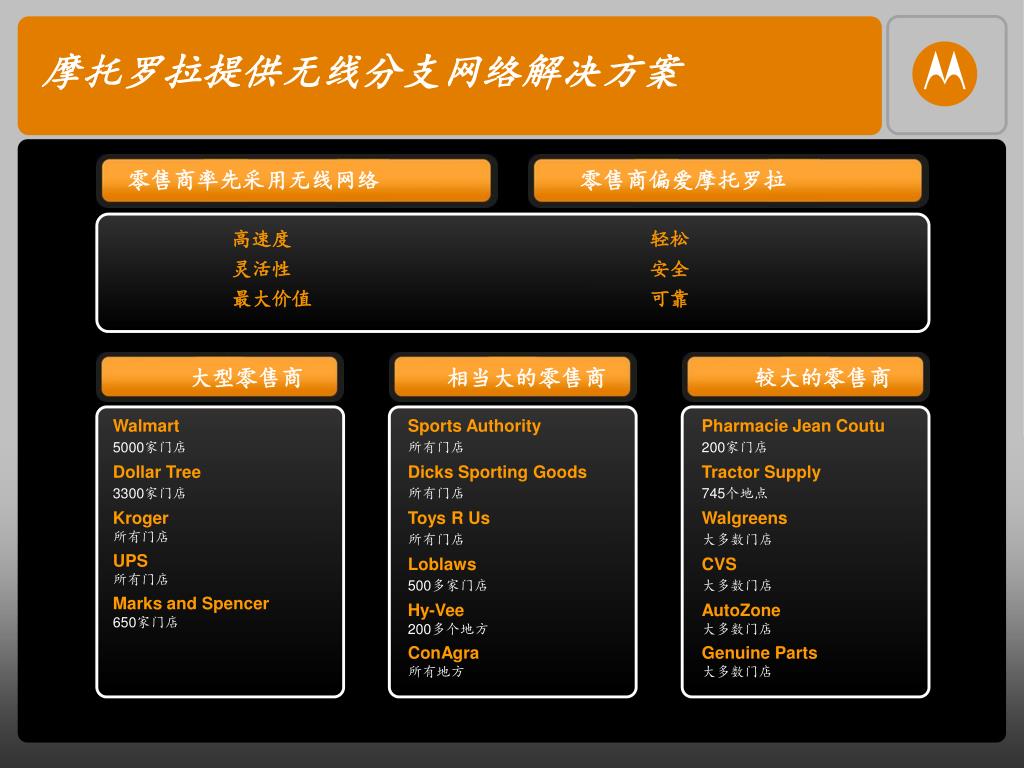

  36. 摩托罗拉提供无线分支网络解决方案 零售商率先采用无线网络 零售商偏爱摩托罗拉 高速度 灵活性 最大价值 轻松 安全 可靠 大型零售商 相当大的零售商 较大的零售商 Walmart5000家门店 Dollar Tree3300家门店 Kroger所有门店 UPS所有门店 Marks and Spencer650家门店 Sports Authority所有门店 Dicks Sporting Goods所有门店 Toys R Us所有门店 Loblaws500多家门店 Hy-Vee200多个地方 ConAgra所有地方 Pharmacie Jean Coutu200家门店 Tractor Supply745个地点 Walgreens大多数门店 CVS大多数门店 AutoZone大多数门店 Genuine Parts大多数门店

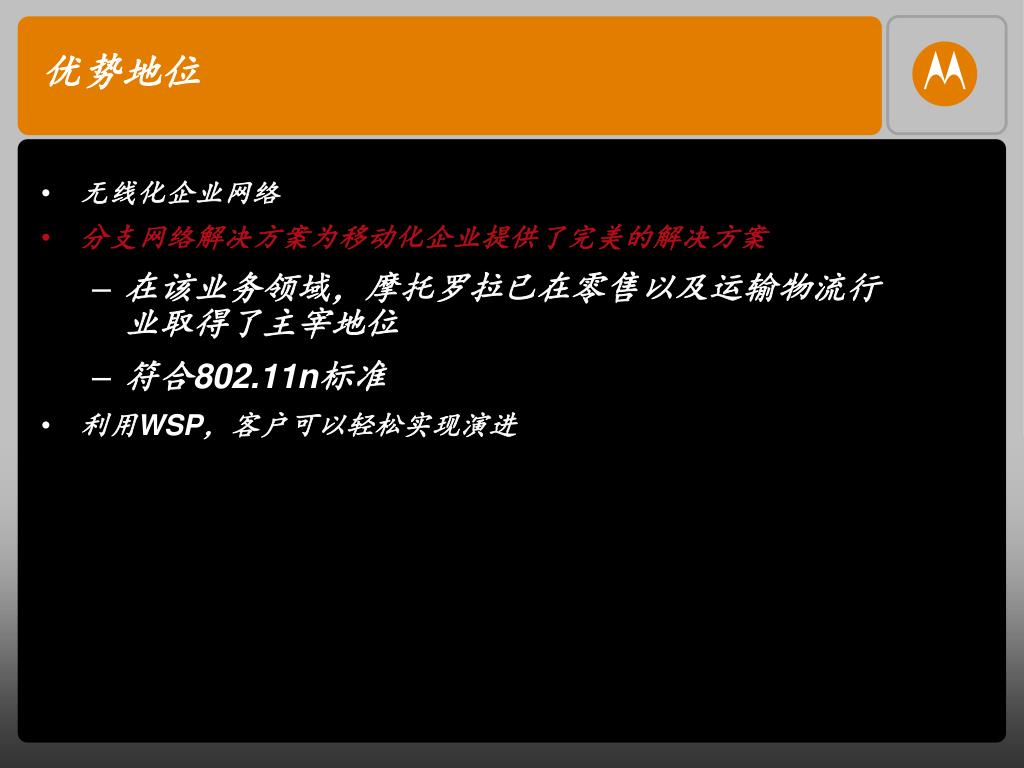

  37. 优势地位 • 无线化企业网络 • 分支网络解决方案为移动化企业提供了完美的解决方案 • 在该业务领域，摩托罗拉已在零售以及运输物流行业取得了主宰地位 • 符合802.11n标准 • 利用WSP，客户可以轻松实现演进

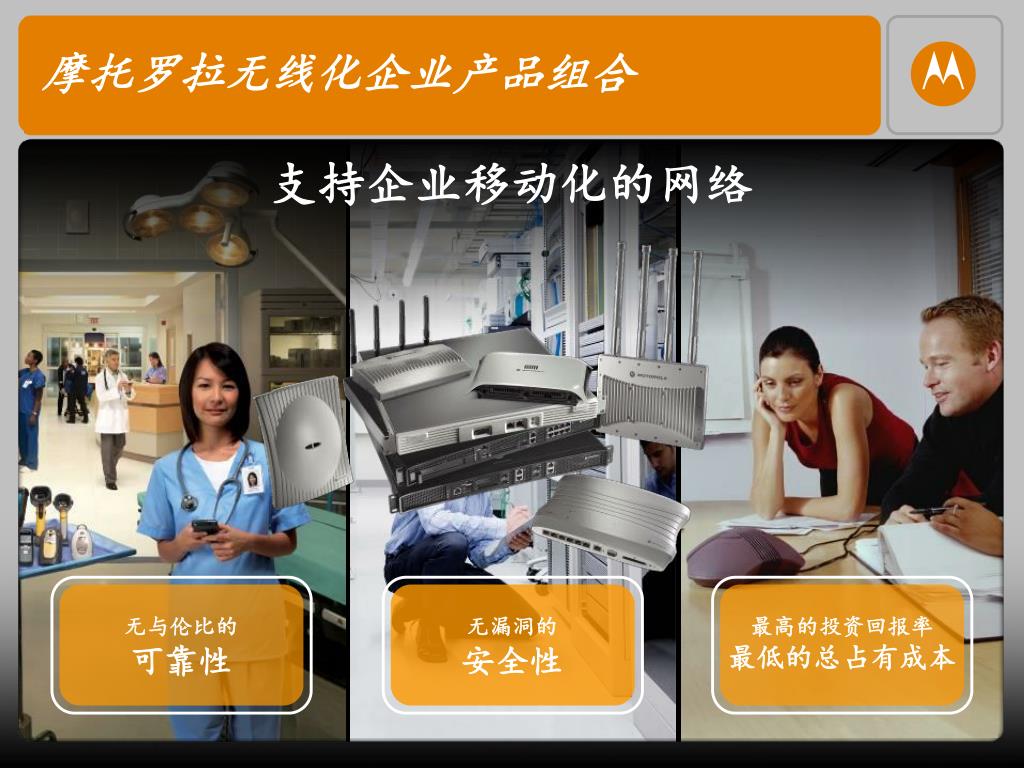

  38. 摩托罗拉无线化企业产品组合 支持企业移动化的网络 无与伦比的 可靠性 无漏洞的 安全性 最高的投资回报率 最低的总占有成本

  39. 智能化分支网络 灵活的无线网络，适合任何地方 快速 轻松 全面 摩托罗拉无线化企业产品组合
