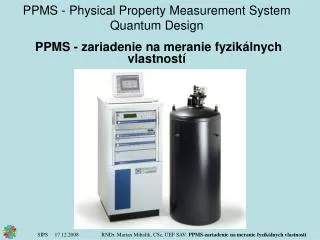

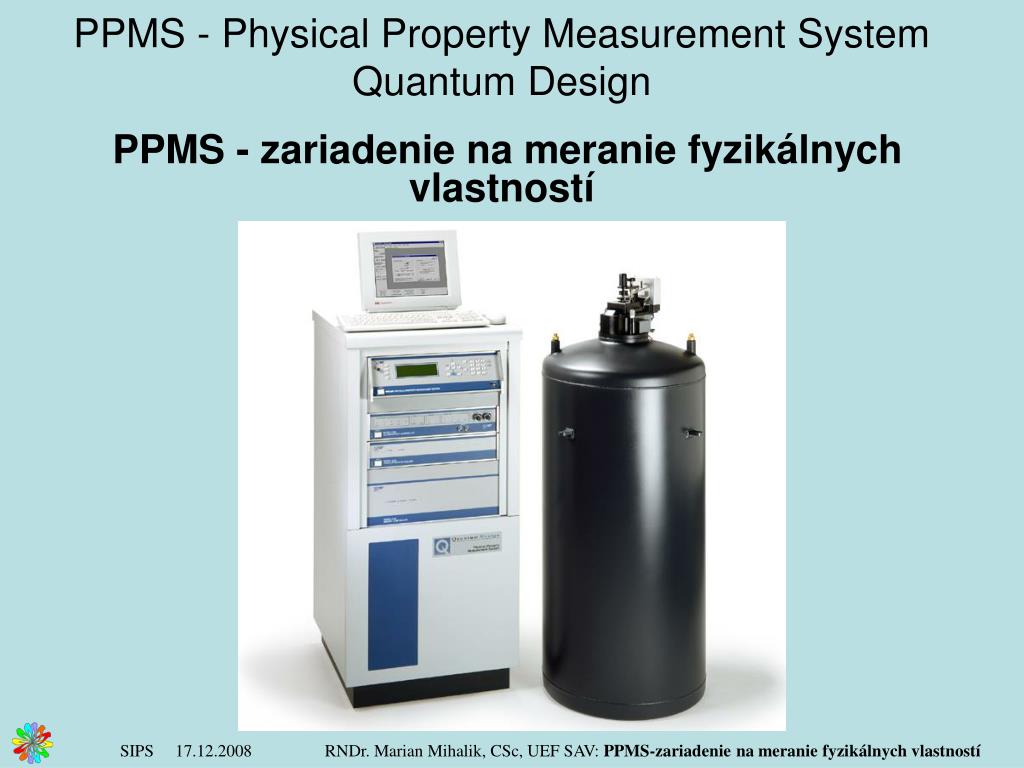

  1. PPMS - Physical Property Measurement System Quantum Design PPMS-zariadenie na meranie fyzikálnych vlastností SIPS 17.12.2008RNDr. Marian Mihalik, CSc, UEF SAV: PPMS-zariadenie na meranie fyzikálnych vlastností

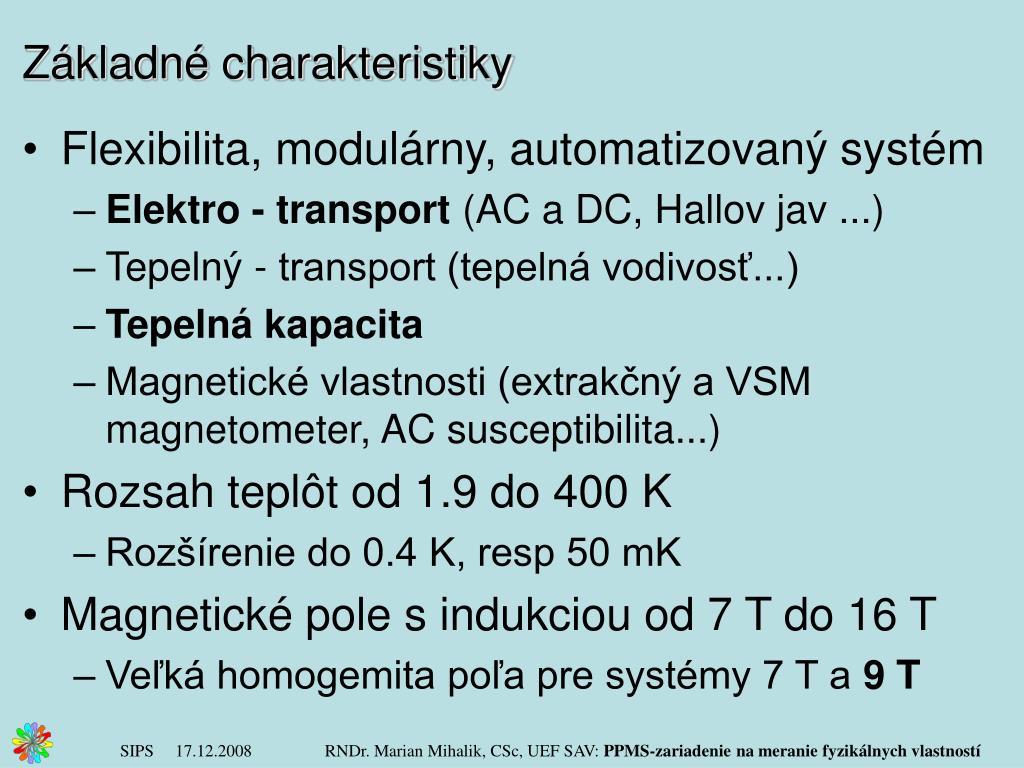

  2. Základné charakteristiky • Flexibilita, modulárny, automatizovaný systém • Elektro - transport (AC a DC, Hallov jav ...) • Tepelný - transport (tepelná vodivosť...) • Tepelná kapacita • Magnetické vlastnosti (extrakčný a VSM magnetometer, AC susceptibilita...) • Rozsah teplôt od 1.9 do 400 K • Rozšírenie do 0.4 K, resp 50 mK • Magnetické pole s indukciou od 7 T do 16 T • Veľká homogemita poľa pre systémy 7 T a 9 T SIPS 17.12.2008RNDr. Marian Mihalik, CSc, UEF SAV: PPMS-zariadenie na meranie fyzikálnych vlastností

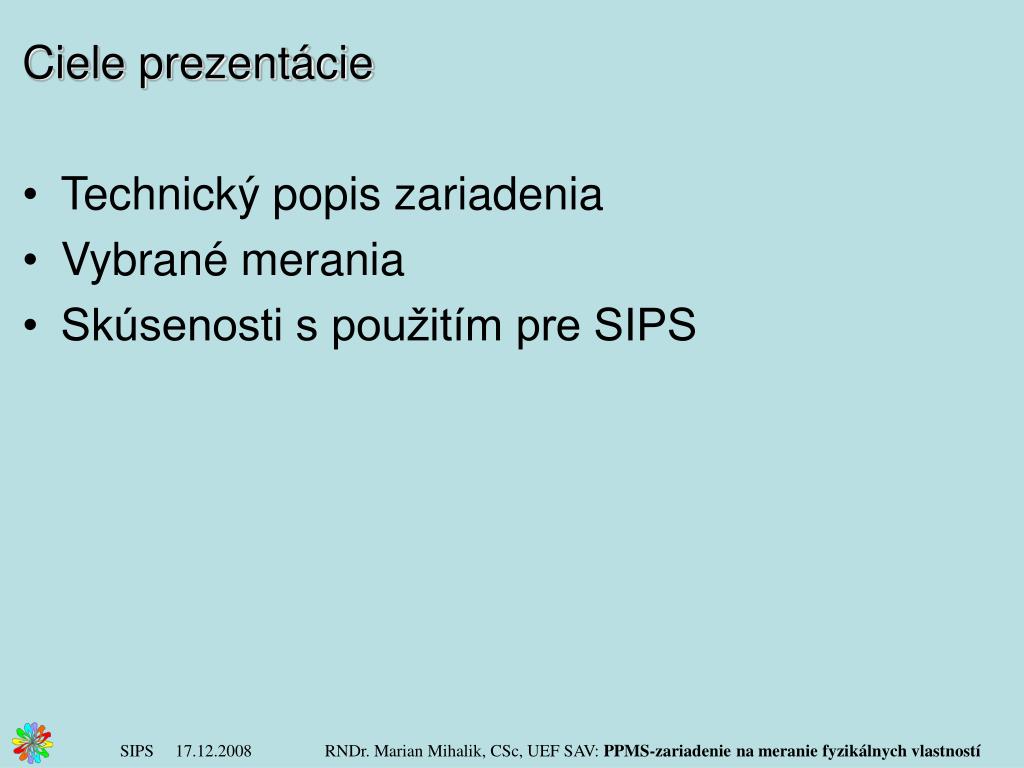

  3. Ciele prezentácie • Technický popis zariadenia • Vybrané merania • Skúsenosti s použitím pre SIPS SIPS 17.12.2008RNDr. Marian Mihalik, CSc, UEF SAV: PPMS-zariadenie na meranie fyzikálnych vlastností

  4. SIPS 17.12.2008RNDr. Marian Mihalik, CSc, UEF SAV: PPMS-zariadenie na meranie fyzikálnych vlastností

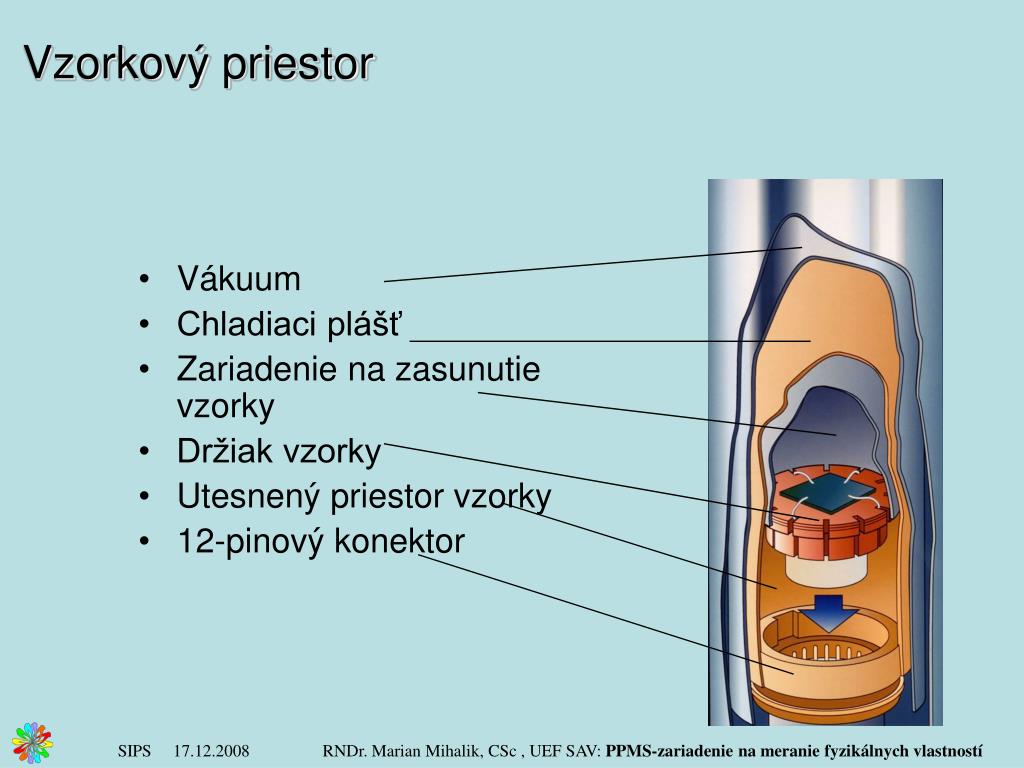

  5. Vzorkový priestor • Vákuum • Chladiaci plášť • Zariadenie na zasunutie vzorky • Držiak vzorky • Utesnený priestor vzorky • 12-pinový konektor SIPS 17.12.2008RNDr. Marian Mihalik, CSc , UEF SAV: PPMS-zariadenie na meranie fyzikálnych vlastností

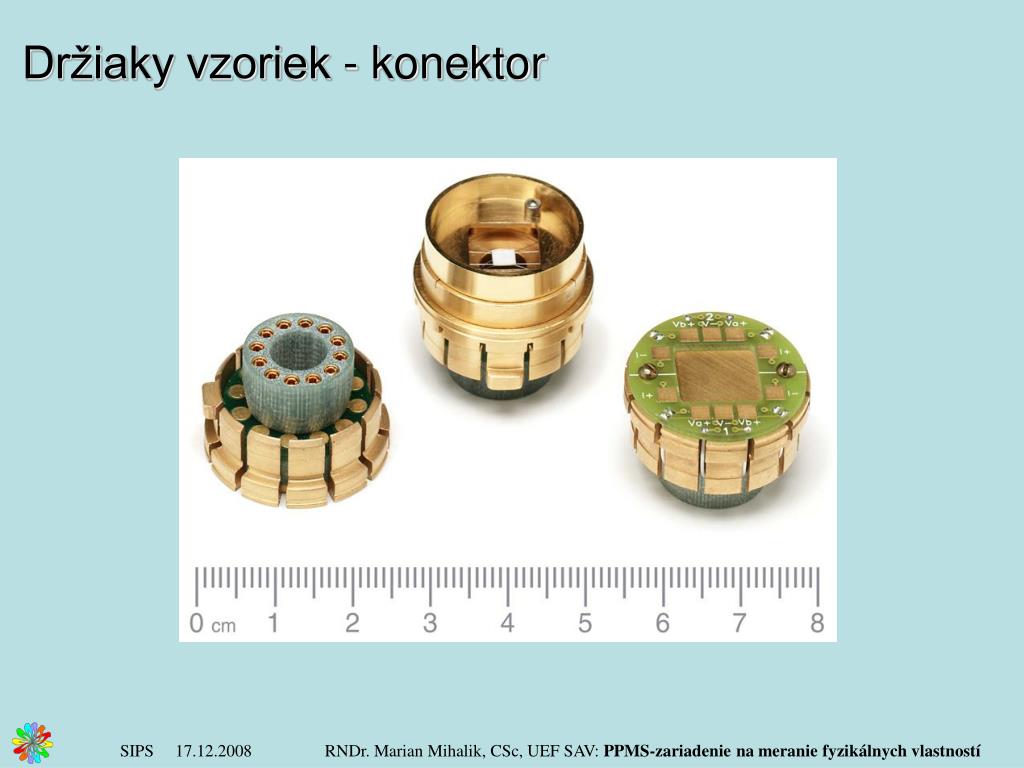

  6. Držiaky vzoriek - konektor SIPS 17.12.2008RNDr. Marian Mihalik, CSc, UEF SAV: PPMS-zariadenie na meranie fyzikálnych vlastností

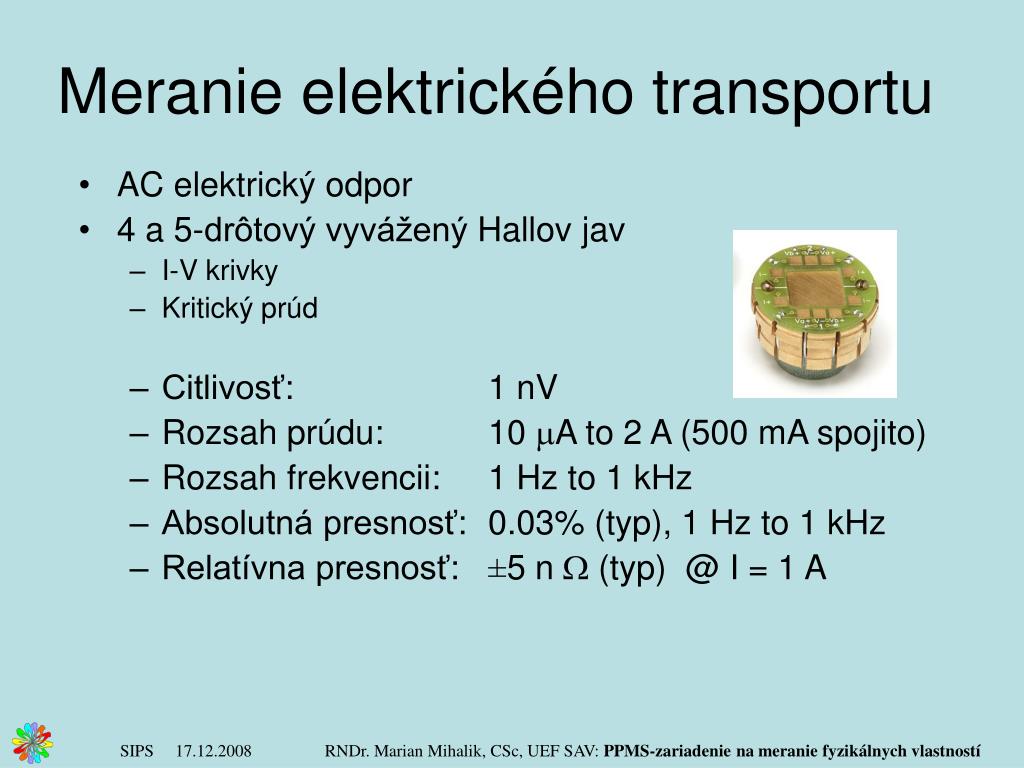

  7. Meranie elektrického transportu • AC elektrický odpor • 4 a 5-drôtový vyvážený Hallovjav • I-V krivky • Kritický prúd • Citlivosť: 1 nV • Rozsah prúdu: 10 mA to 2 A (500 mA spojito) • Rozsah frekvencii: 1 Hz to 1 kHz • Absolutná presnosť: 0.03% (typ), 1 Hz to 1 kHz • Relatívna presnosť: ±5 n W (typ) @ I = 1 A SIPS 17.12.2008RNDr. Marian Mihalik, CSc, UEF SAV: PPMS-zariadenie na meranie fyzikálnych vlastností

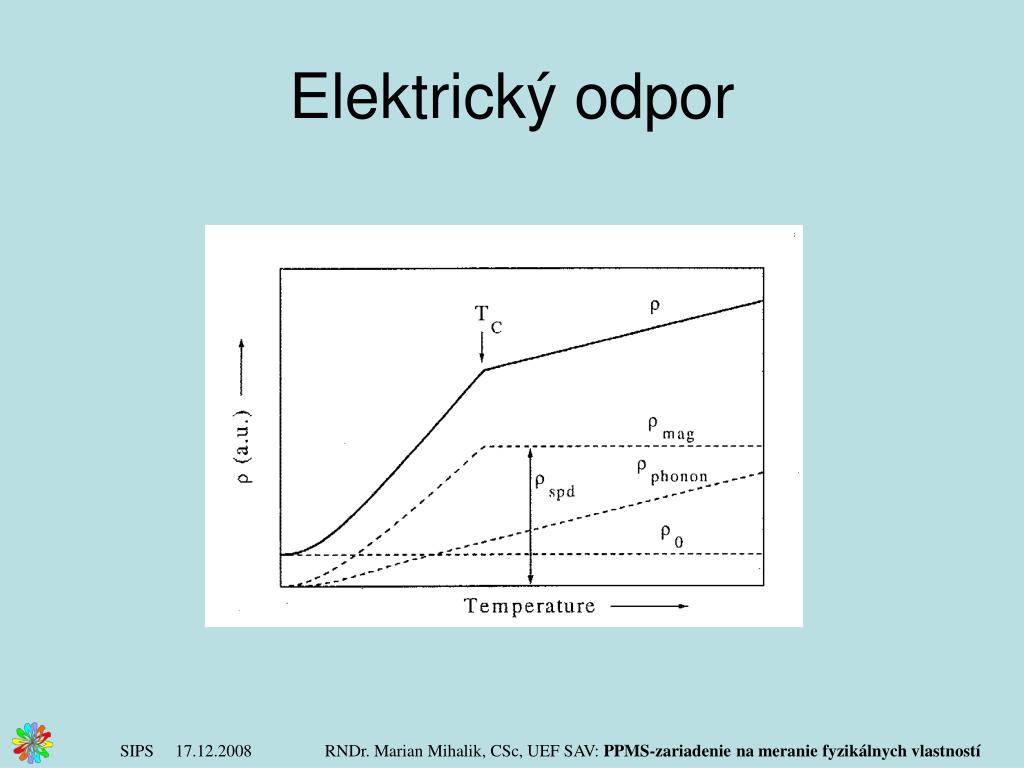

  8. Elektrický odpor SIPS 17.12.2008RNDr. Marian Mihalik, CSc, UEF SAV: PPMS-zariadenie na meranie fyzikálnych vlastností

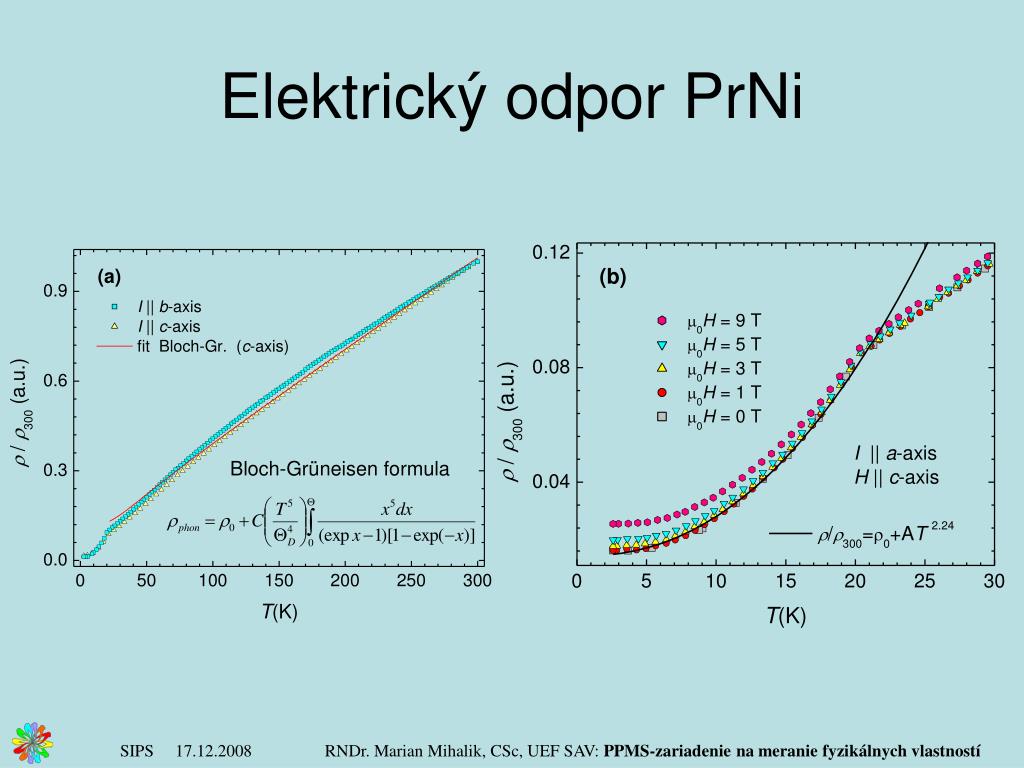

  9. Elektrický odpor PrNi SIPS 17.12.2008RNDr. Marian Mihalik, CSc, UEF SAV: PPMS-zariadenie na meranie fyzikálnych vlastností

  10. Elektrický odpor a magnetorezistencia MR = Δρ/ρH=(ρ0 - ρH)/ρH SIPS 17.12.2008RNDr. Marian Mihalik, CSc, UEF SAV: PPMS-zariadenie na meranie fyzikálnych vlastností

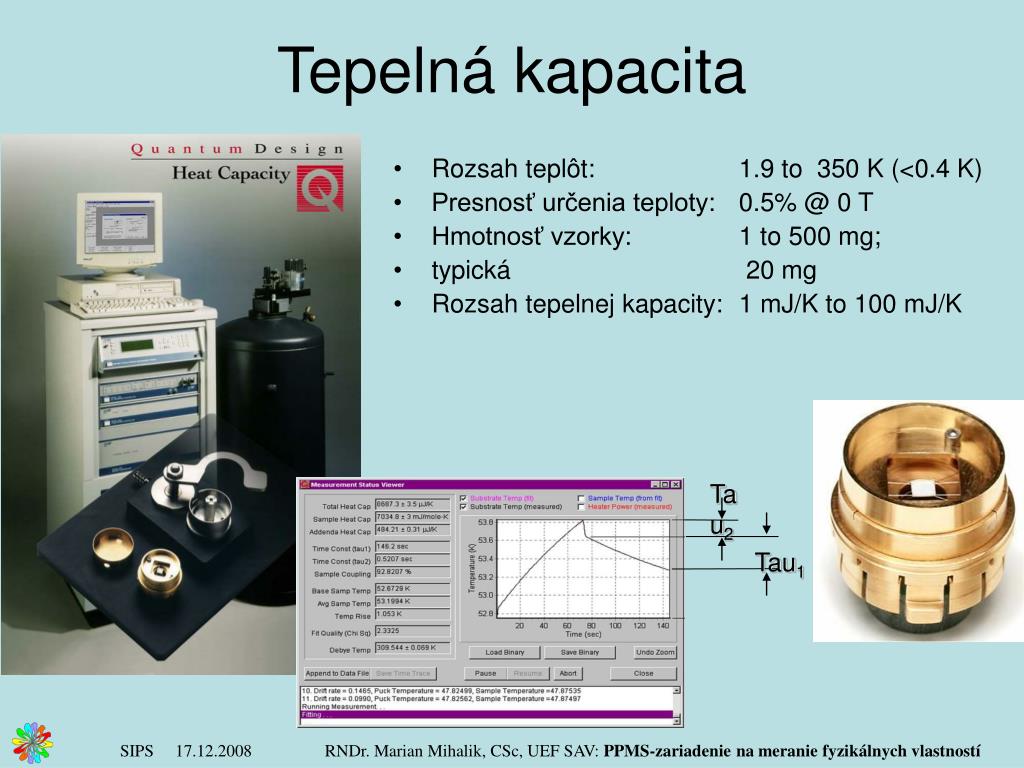

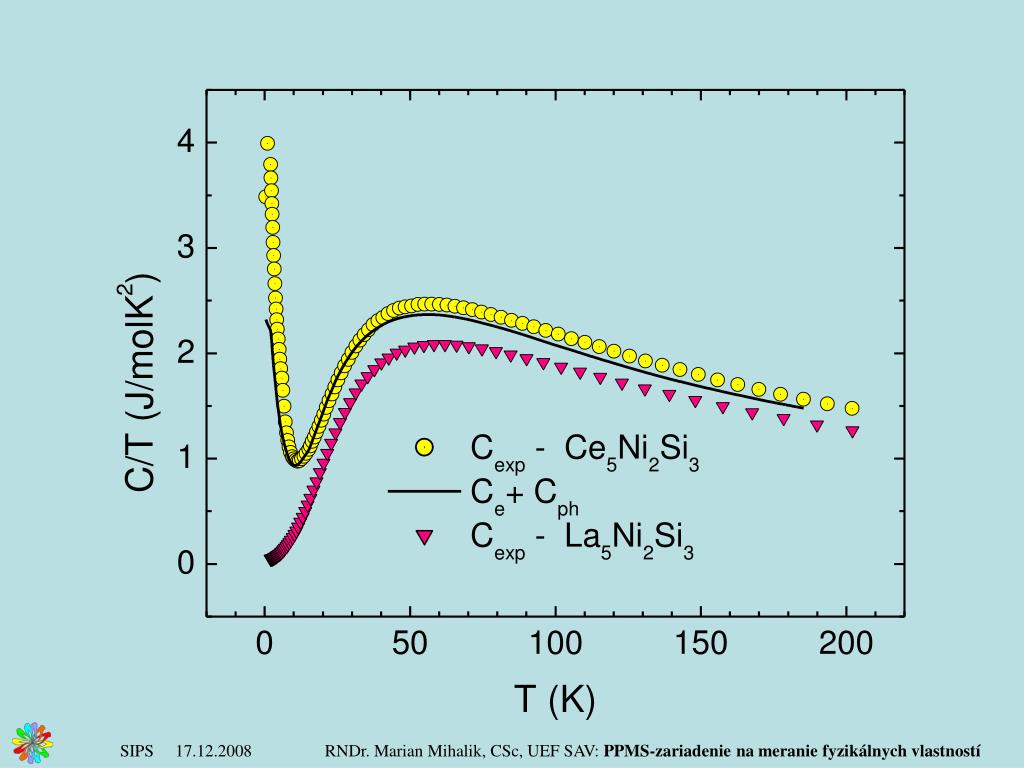

  11. Tau2 Tau1 Tepelná kapacita • Rozsah teplôt: 1.9 to 350 K (<0.4 K) • Presnosť určenia teploty: 0.5% @ 0 T • Hmotnosť vzorky: 1 to 500 mg; • typická 20 mg • Rozsah tepelnej kapacity: 1 mJ/K to 100 mJ/K SIPS 17.12.2008RNDr. Marian Mihalik, CSc, UEF SAV: PPMS-zariadenie na meranie fyzikálnych vlastností

  12. SIPS 17.12.2008RNDr. Marian Mihalik, CSc, UEF SAV: PPMS-zariadenie na meranie fyzikálnych vlastností

  13. SIPS 17.12.2008RNDr. Marian Mihalik, CSc, UEF SAV: PPMS-zariadenie na meranie fyzikálnych vlastností

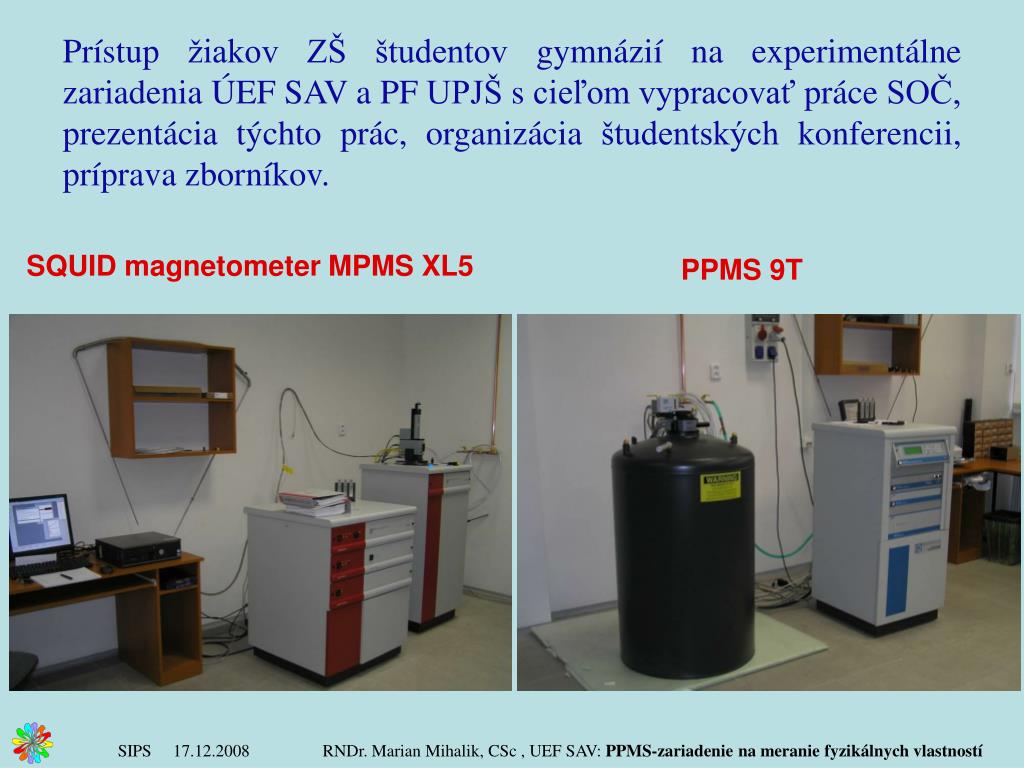

  14. Prístup žiakov ZŠ študentov gymnázií na experimentálne zariadenia ÚEF SAV a PF UPJŠ s cieľom vypracovať práce SOČ, prezentácia týchto prác, organizácia študentských konferencii, príprava zborníkov. SQUID magnetometer MPMS XL5 PPMS 9T SIPS 17.12.2008RNDr. Marian Mihalik, CSc , UEF SAV: PPMS-zariadenie na meranie fyzikálnych vlastností

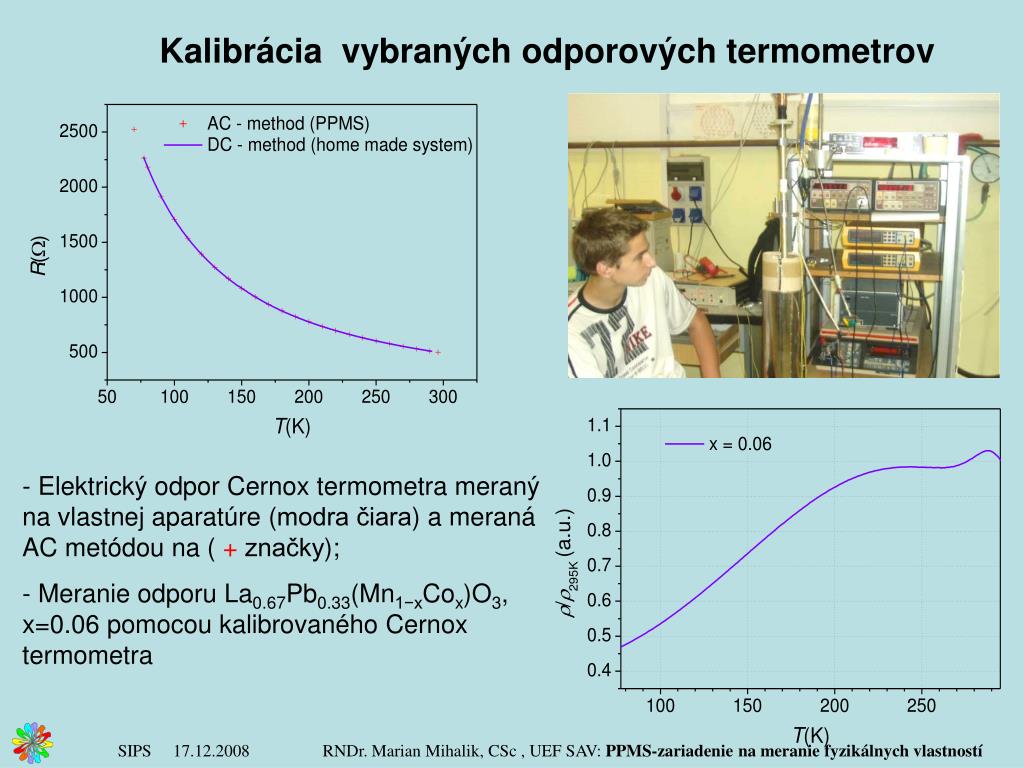

  15. Kalibrácia vybraných odporových termometrov • Elektrický odpor Cernox termometrameraný na vlastnej aparatúre (modra čiara) a meraná AC metódou na ( +značky); • Meranie odporu La0.67Pb0.33(Mn1−xCox)O3, x=0.06 pomocou kalibrovaného Cernox termometra SIPS 17.12.2008RNDr. Marian Mihalik, CSc , UEF SAV: PPMS-zariadenie na meranie fyzikálnych vlastností

  16. SQUID magnetometer MPMS XL5 • vysoká citlivosť • jednoduchá obsluha • automatizácia merania SIPS 17.12.2008RNDr. Marian Mihalik, CSc , UEF SAV: PPMS-zariadenie na meranie fyzikálnych vlastností

  17. SQUID magnetometer MPMS XL5 • meranie hysteréznej slučky • určenie Curieho teploty SIPS 17.12.2008RNDr. Marian Mihalik, CSc , UEF SAV: PPMS-zariadenie na meranie fyzikálnych vlastností

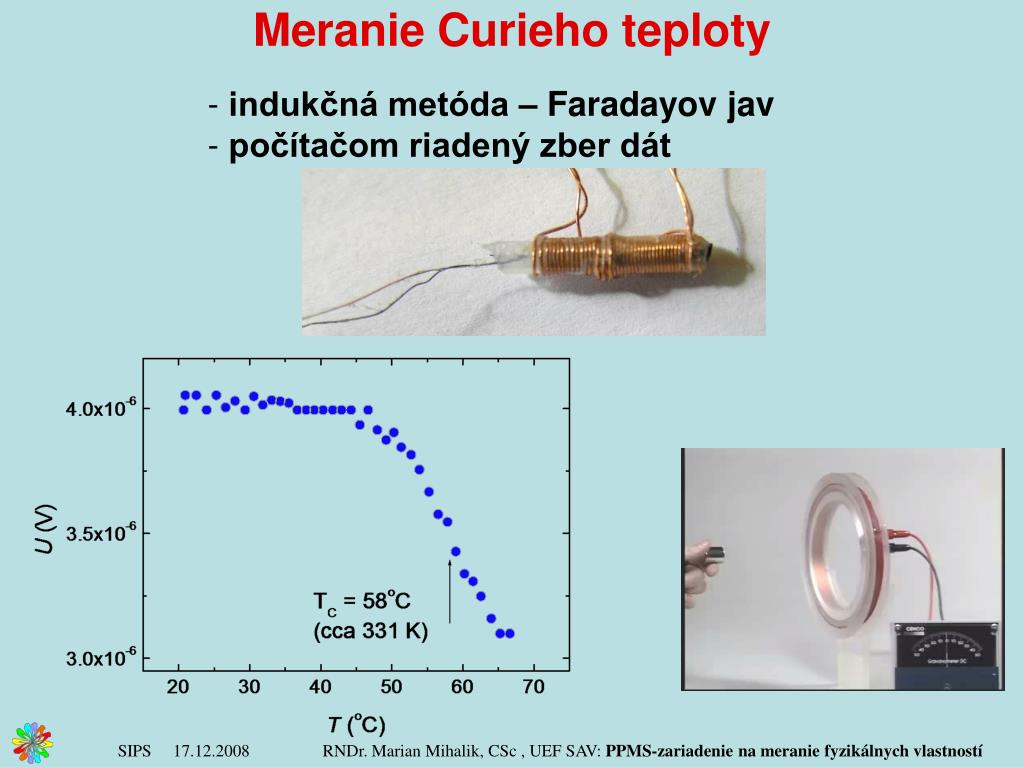

  18. Meranie Curieho teploty • indukčná metóda – Faradayov jav • počítačom riadený zber dát SIPS 17.12.2008RNDr. Marian Mihalik, CSc , UEF SAV: PPMS-zariadenie na meranie fyzikálnych vlastností
