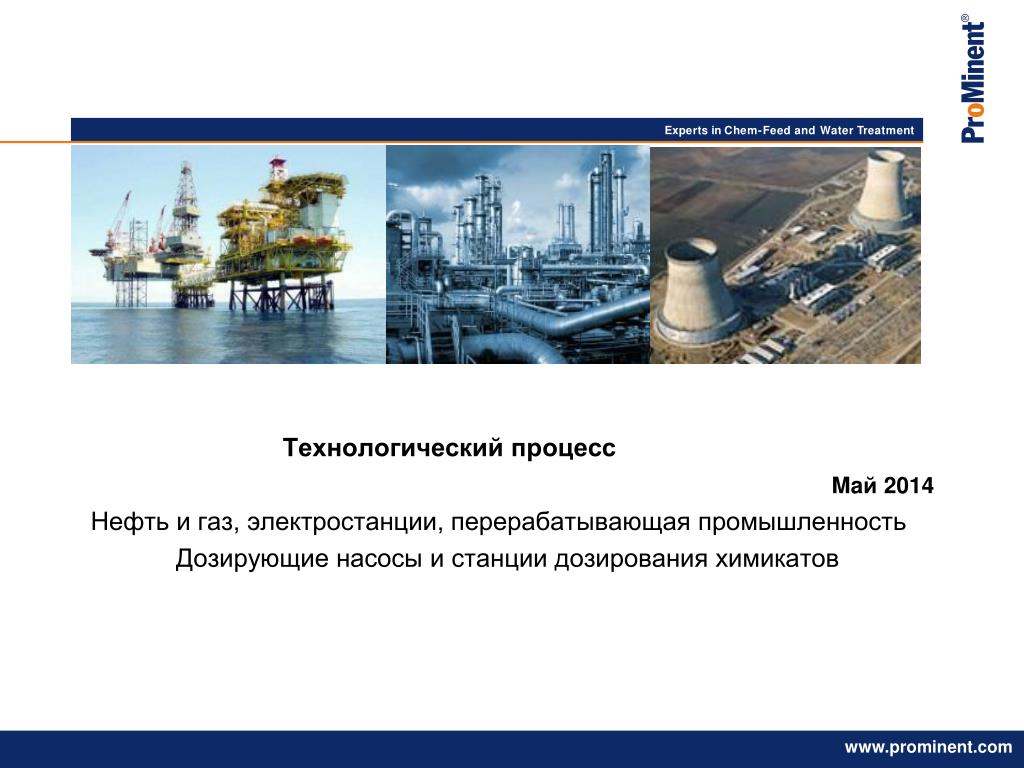

  1. Технологический процесс Maй 2014 Нефть и газ, электростанции, перерабатывающая промышленность Дозирующие насосы истанции дозирования химикатов

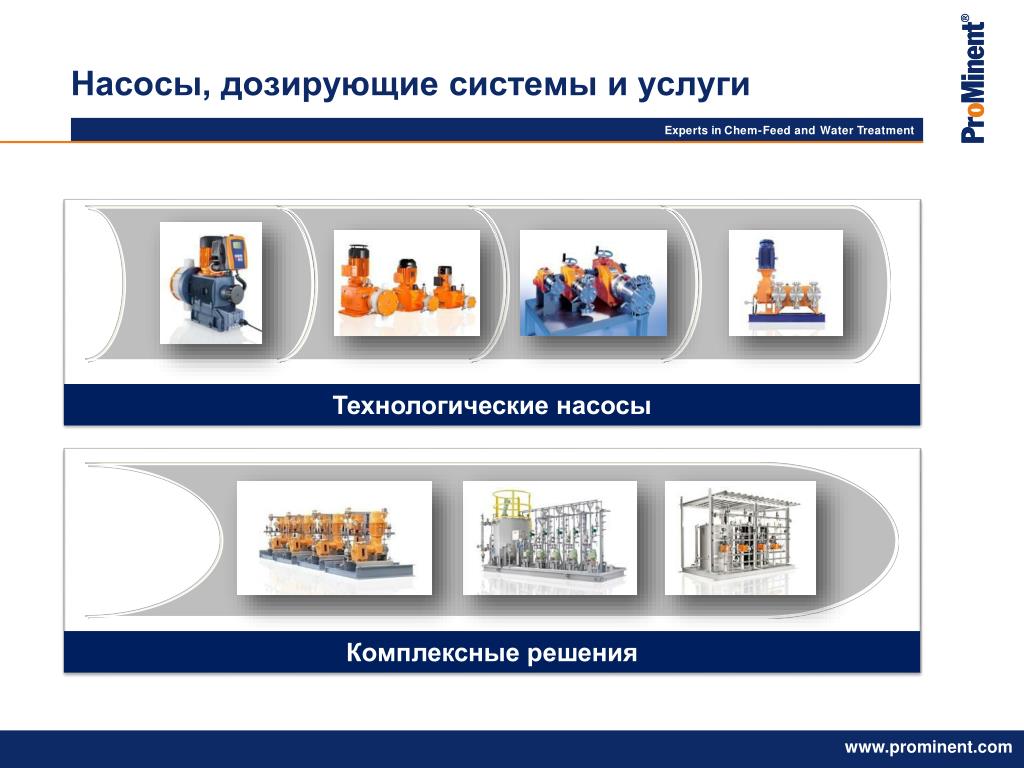

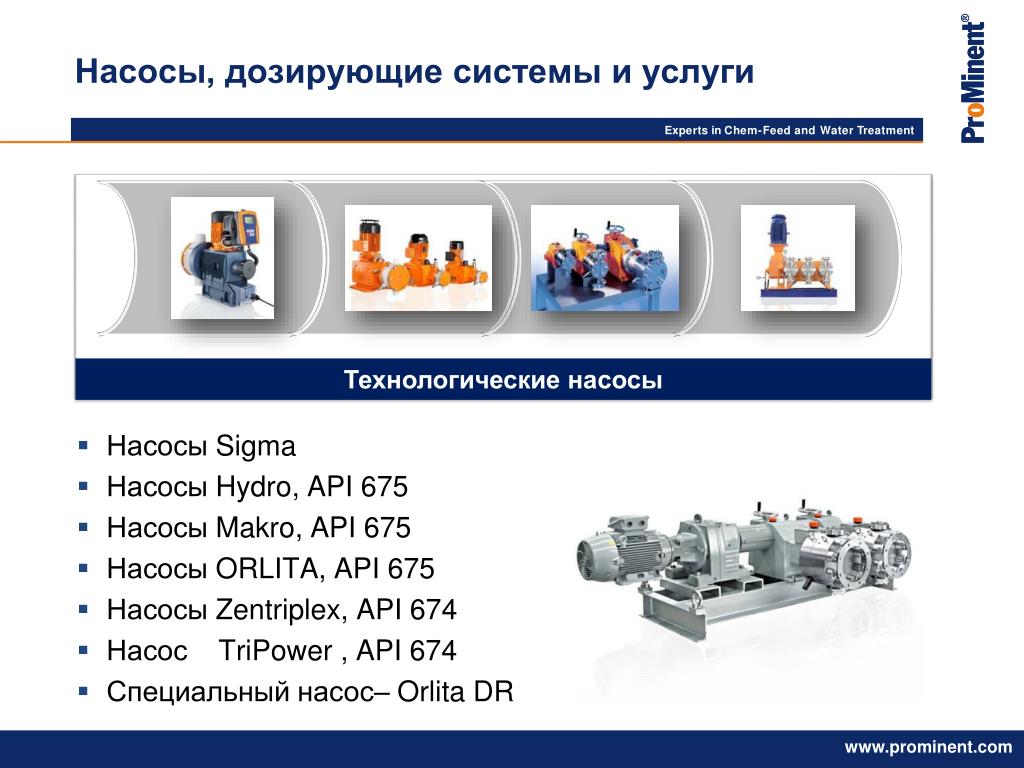

  2. Насосы, дозирующие системы и услуги Технологические насосы Комплексные решения

  3. Насосы, дозирующие системы и услуги Технологические насосы • Насосы Sigma • Насосы Hydro, API 675 • Насосы Makro, API 675 • Насосы ORLITA, API 675 • Насосы Zentriplex, API 674 • Насос TriPower , API 674 • Специальный насос– OrlitaDR

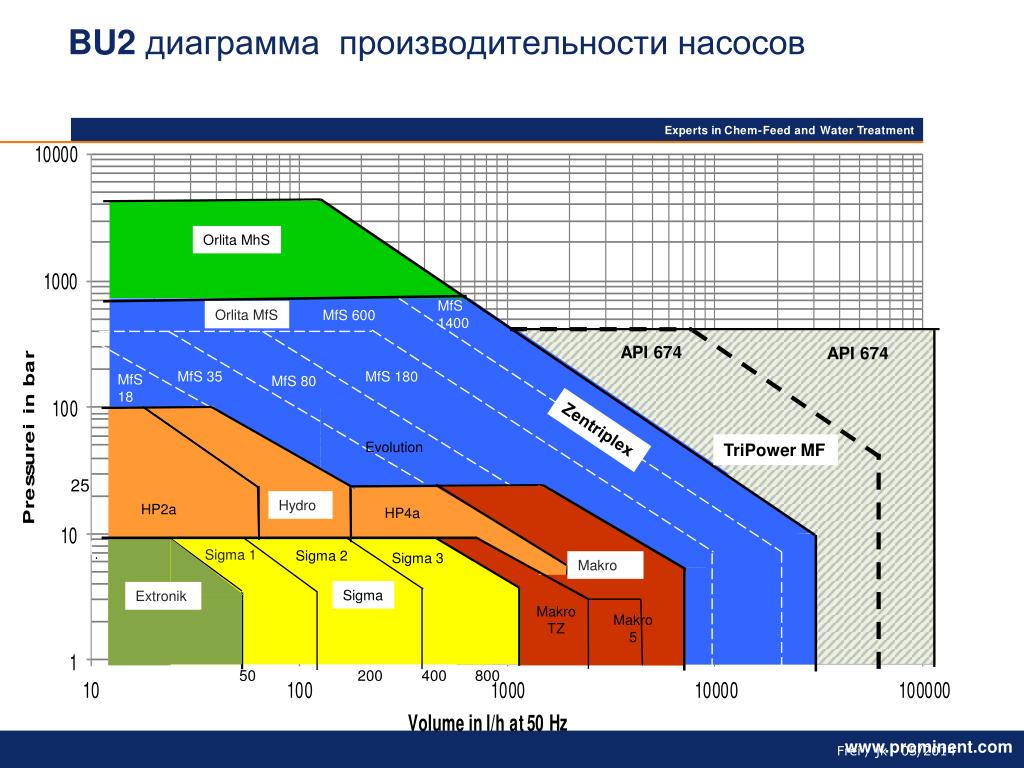

  4. BU2 диаграмма производительности насосов Orlita MhS MfS 1400 Orlita MfS MfS 600 API 674 API 674 MfS 35 MfS 180 MfS 18 MfS 80 Zentriplex Evolution TriPower MF 25 Hydro HP2a HP4a Sigma 1 Sigma 2 Sigma 3 Makro Sigma Extronik MakroTZ Makro5 Makro 5 50 200 400 800

  5. Насосы серии Sigma • Преимущества насосов • Панель управления для оптимального учета результатов • Возможность включения в систему PROFIBUS или CAN • Экономия энергии за счёт потребления минимального необходимого количества • Конструкции • Съемный блок управления с большим LCD дисплеем • Диапазон производительности • 20 – 1.040 л/час., 12 – 4 бар • Назначение • В области низкого давления

  6. Насосы серии Гидро • Преимущества насосов • Высокая безопасность процесса благодаря многослойной мембране с датчиком прорыва мембраны, встроенного предохранительного клапана от избыточное давление, визуальный или электрический контроль превышения давления • Конструкции • Модульная, позволяющая соединить несколько насосов, работающих от одного электромотора. • Головка из материала PVDF-до 25 бар • Головка из нерж. стали- до 100 бар • Диапазон производительности • 3 – 1.400 л/ч, 100 – 7 бар • Универсальный для многих областей промышленности, напр. в нефтегазовой, в электроэнергетике, для котловой воды API 675

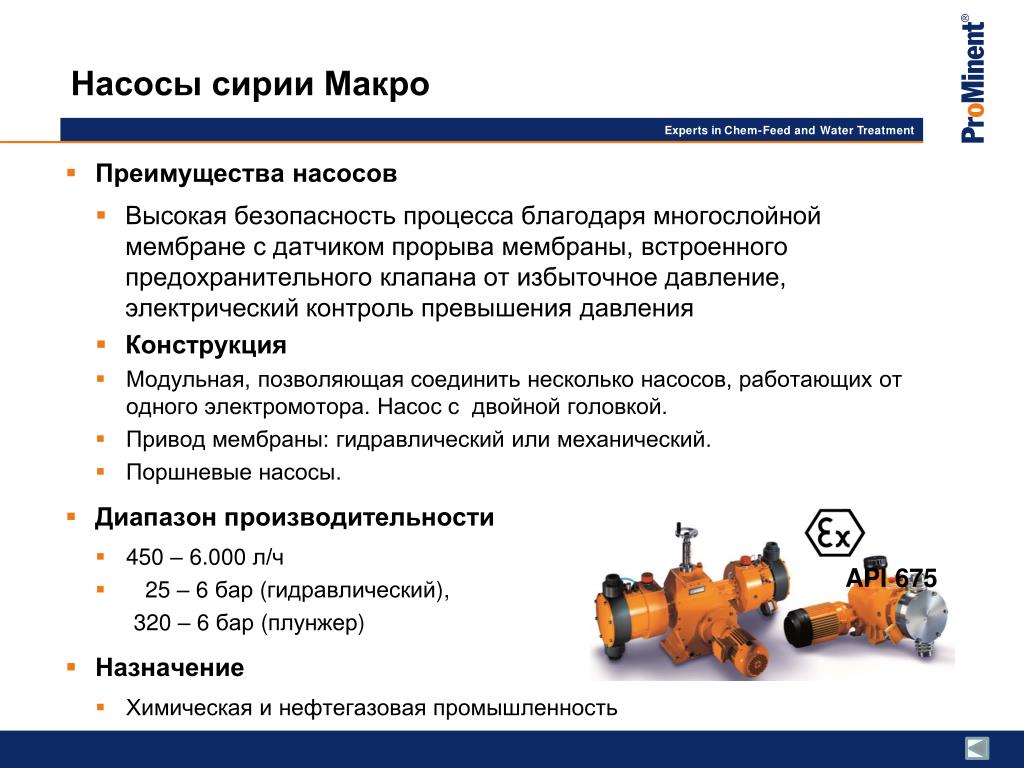

  7. Насосы сирии Макро • Преимущества насосов • Высокая безопасность процесса благодаря многослойной мембране с датчиком прорыва мембраны, встроенного предохранительного клапана от избыточное давление, электрический контроль превышения давления • Конструкция • Модульная, позволяющая соединить несколько насосов, работающих от одного электромотора. Насос с двойной головкой. • Привод мембраны: гидравлический или механический. • Поршневые насосы. • Диапазон производительности • 450 – 6.000 л/ч • 25 – 6 бар (гидравлический), 320 – 6 бар (плунжер) • Назначение • Химическая и нефтегазовая промышленность API 675

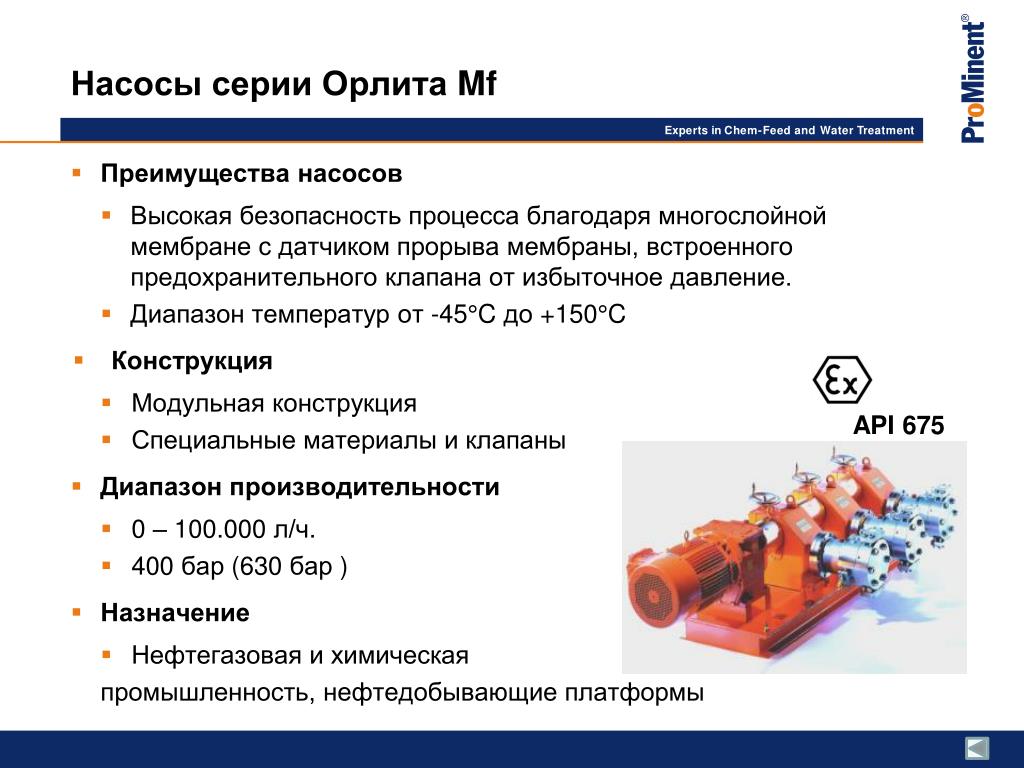

  8. Насосы серии Орлита Mf • Преимущества насосов • Высокая безопасность процесса благодаря многослойной мембране с датчиком прорыва мембраны, встроенного предохранительного клапана от избыточное давление. • Диапазон температур от -45°C до +150°C • Конструкция • Модульная конструкция • Специальные материалы и клапаны • Диапазон производительности • 0 – 100.000 л/ч. • 400 бар (630 бар ) • Назначение • Нефтегазовая и химическая промышленность, нефтедобывающие платформы API 675

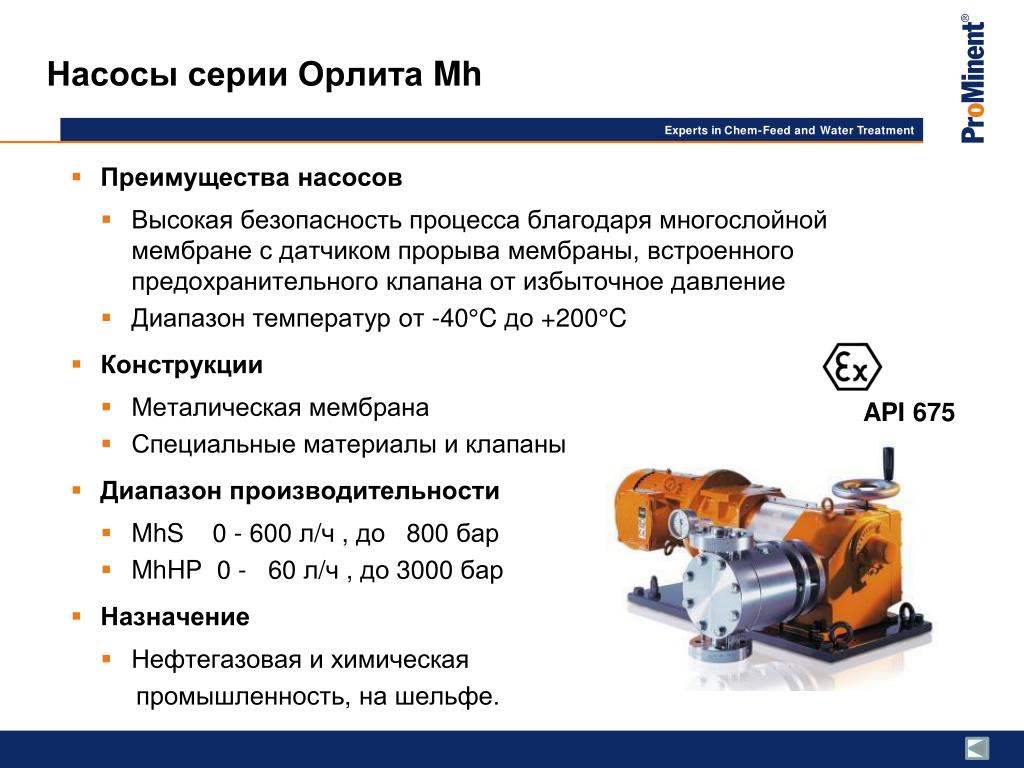

  9. Насосы серии Орлита Mh • Преимущества насосов • Высокая безопасность процесса благодаря многослойной мембране с датчиком прорыва мембраны, встроенного предохранительного клапана от избыточное давление • Диапазон температур от -40°C до +200°C • Конструкции • Металическая мембрана • Специальные материалы и клапаны • Диапазон производительности • MhS 0 - 600 л/ч , до800 бар • MhHP 0 - 60 л/ч , до 3000 бар • Назначение • Нефтегазовая и химическая промышленность, на шельфе. API 675

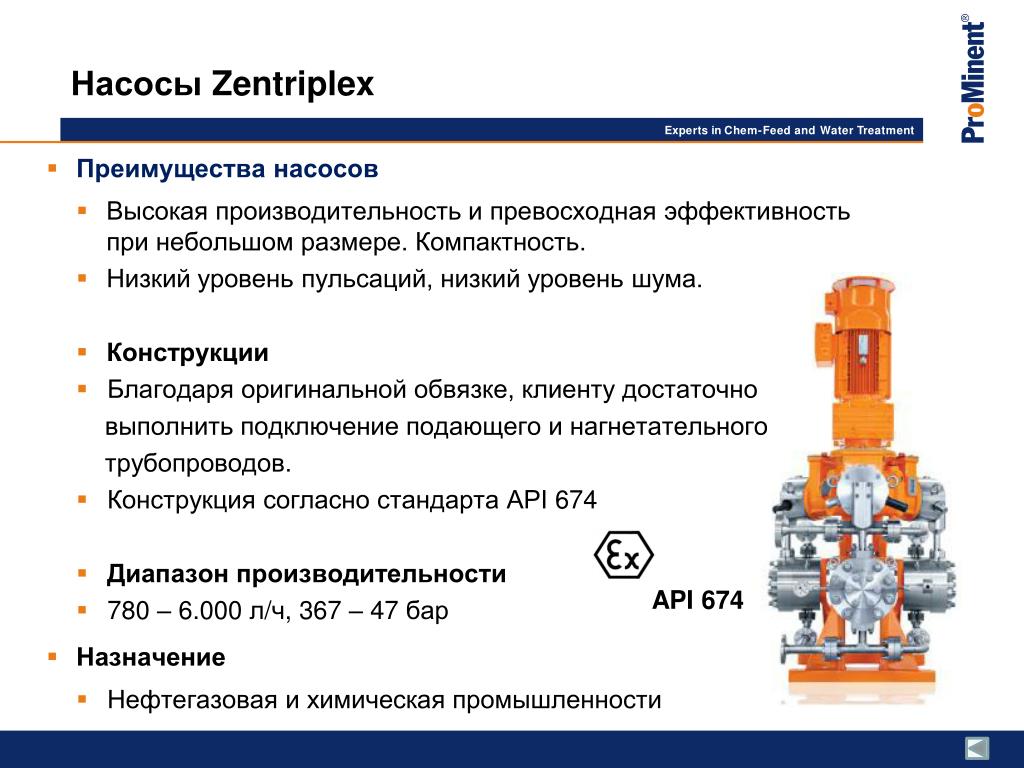

  10. Насосы Zentriplex • Преимущества насосов • Высокая производительность и превосходная эффективность при небольшом размере. Компактность. • Низкий уровень пульсаций, низкий уровень шума. • Конструкции • Благодаря оригинальной обвязке, клиенту достаточно выполнить подключение подающего и нагнетательного трубопроводов. • Конструкция согласно стандарта API 674 • Диапазон производительности • 780 – 6.000 л/ч, 367 – 47 бар • Назначение • Нефтегазовая и химическая промышленности API 674

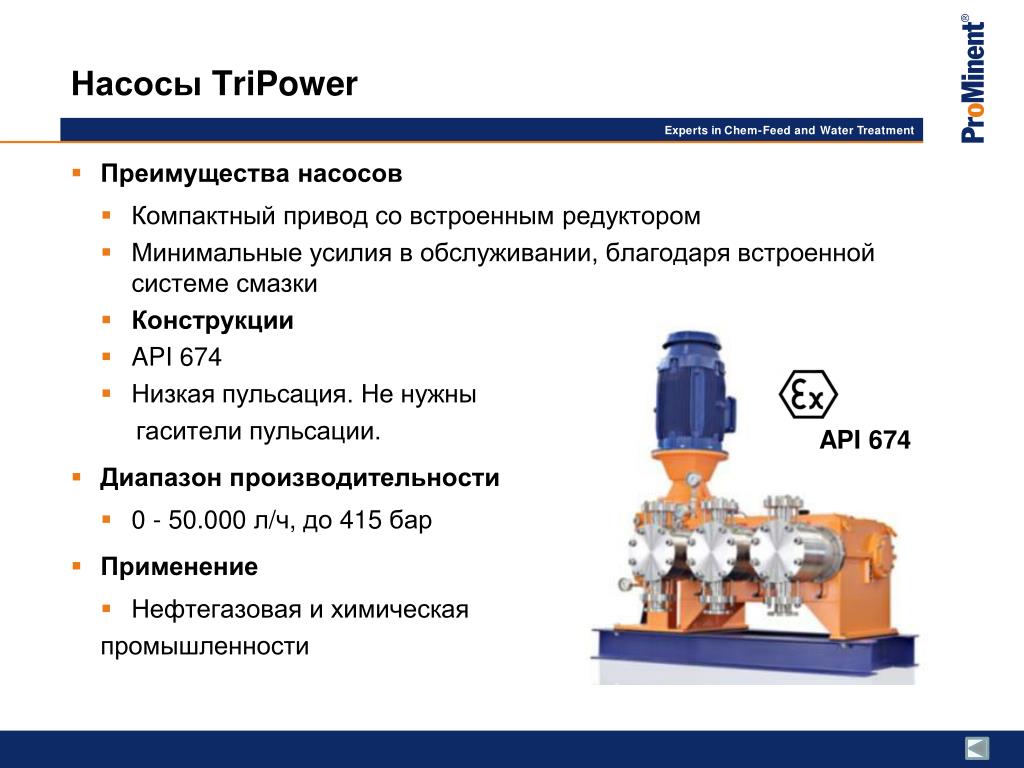

  11. Насосы TriPower • Преимущества насосов • Компактный привод со встроенным редуктором • Минимальные усилия в обслуживании, благодаря встроенной системе смазки • Конструкции • API 674 • Низкая пульсация. Не нужны гасители пульсации. • Диапазон производительности • 0 - 50.000 л/ч, до 415 бар • Применение • Нефтегазовая и химическая промышленности API 674

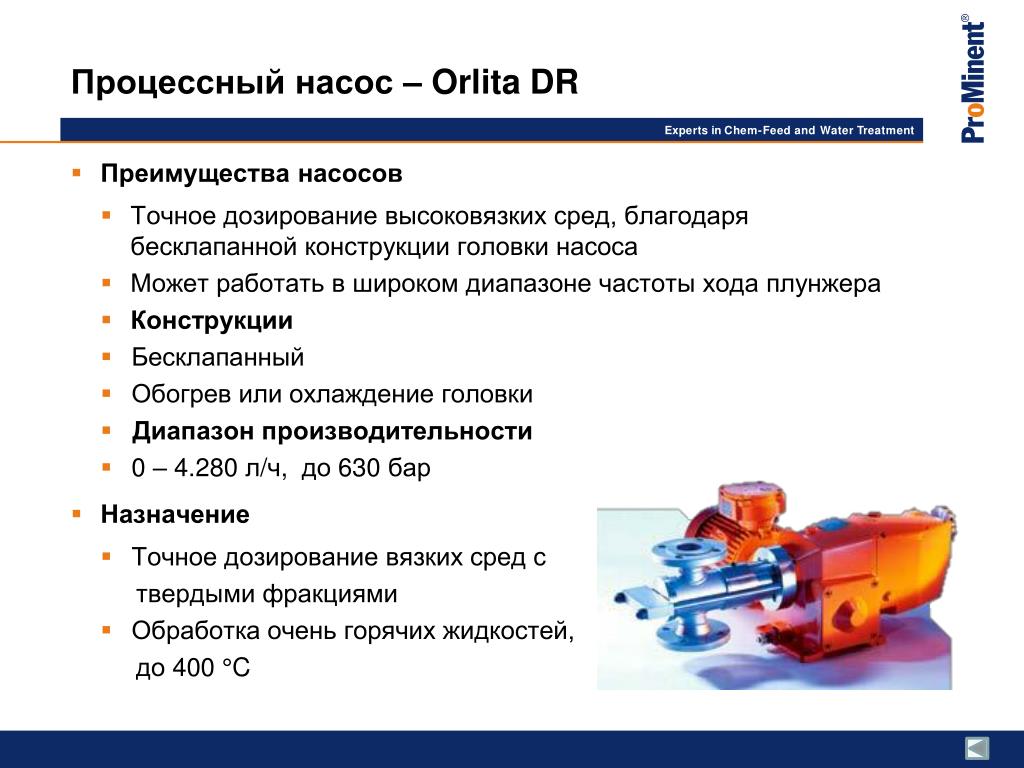

  12. Процессный насос – Orlita DR • Преимущества насосов • Точное дозирование высоковязких сред, благодаря бесклапанной конструкции головки насоса • Может работать в широком диапазоне частоты хода плунжера • Конструкции • Бесклапанный • Обогрев или охлаждение головки • Диапазон производительности • 0 – 4.280 л/ч, до 630 бар • Назначение • Точное дозирование вязких сред с твердыми фракциями • Обработка очень горячих жидкостей, до 400 °C

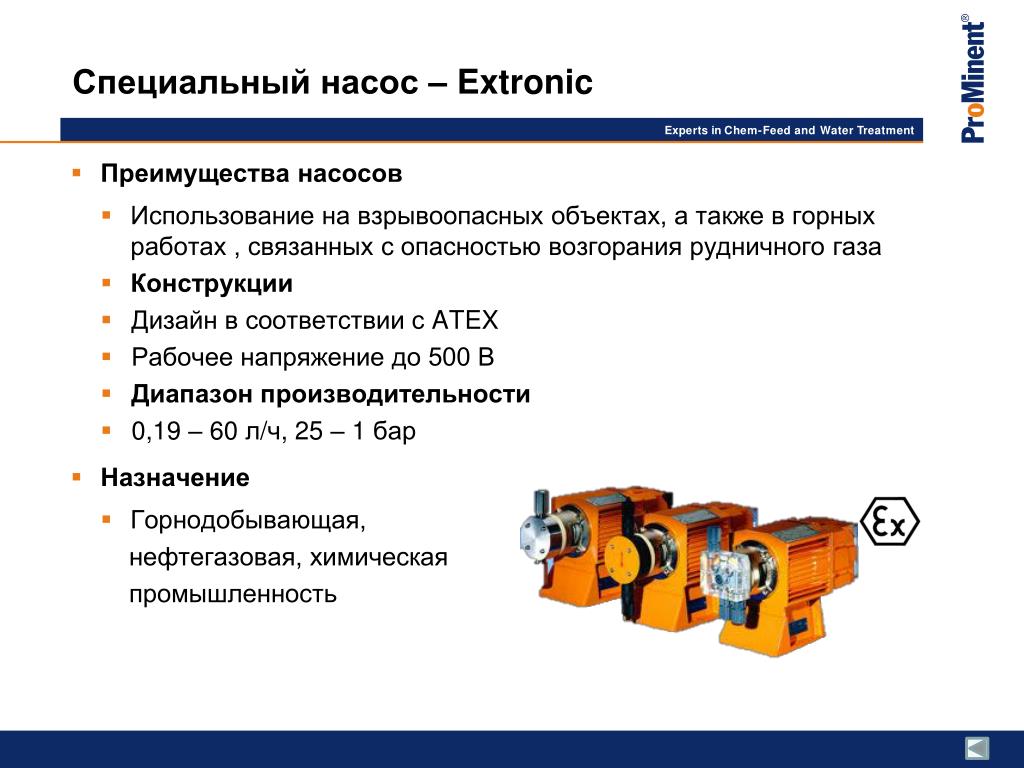

  13. Специальный насос – Extronic • Преимущества насосов • Использование на взрывоопасных объектах, а также в горных работах , связанных с опасностью возгорания рудничного газа • Конструкции • Дизайн в соответствии с ATEX • Рабочее напряжение до 500 В • Диапазон производительности • 0,19 – 60 л/ч, 25 – 1 бар • Назначение • Горнодобывающая, нефтегазовая, химическая промышленность

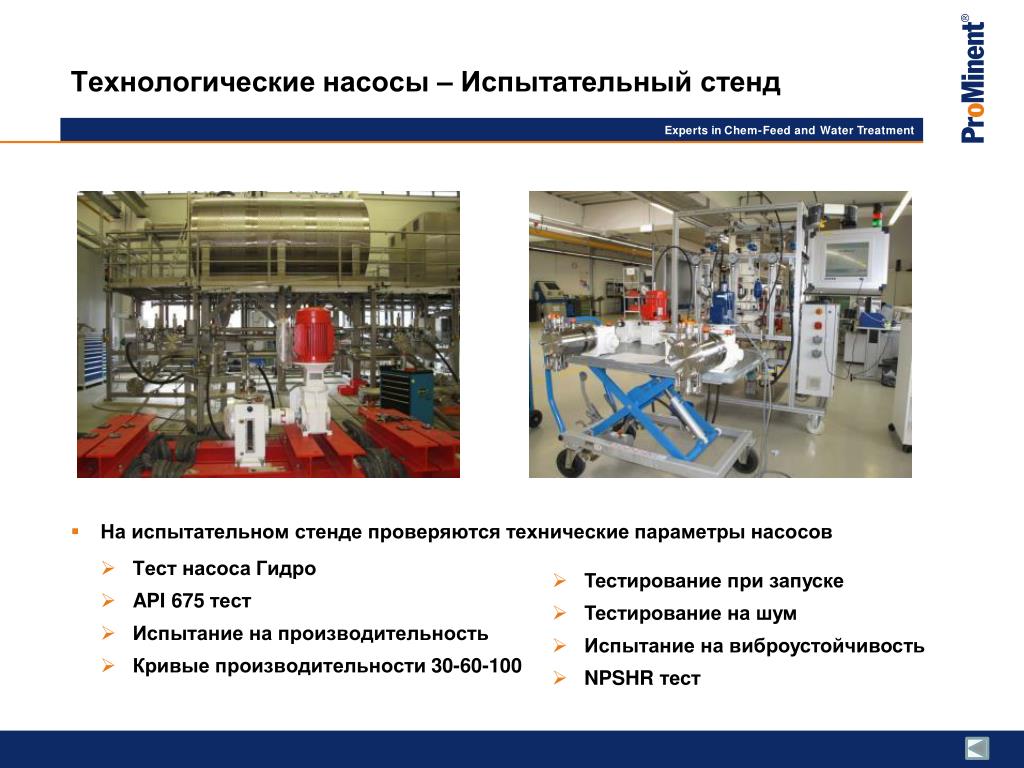

  14. Технологические насосы – Испытательный стенд • На испытательном стенде проверяются технические параметры насосов • Тест насоса Гидро • API 675 тест • Испытание на производительность • Кривые производительности 30-60-100 • Тестирование при запуске • Тестирование на шум • Испытание на виброустойчивость • NPSHR тест

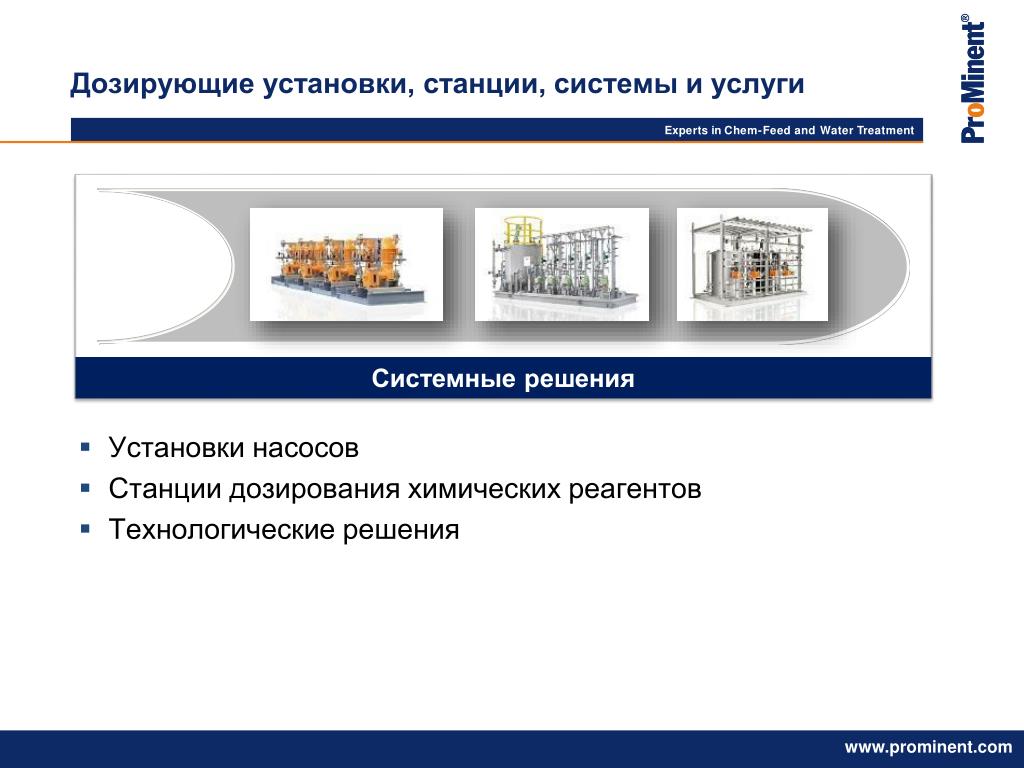

  15. Дозирующие установки, станции, системы и услуги Системные решения • Установки насосов • Станции дозирования химических реагентов • Технологические решения

  16. Нефтегазовая добыча с платформ Производство • Эксплуатация месторождений • Нефтедобывающая платформа • FPSO • Применение • Отделение нефти от газа и воды • Обрабатывающий реагент для хранения и транспортировки нефти • Химреагенты • Метанол, этанол гликоль • Ингибиторы коррозии • Антискаланты, Пеногаситель

  17. Референция – комплексные дозирующие установки. • Назначение Предотвращение выпадения гидратов • ПроектJotun • Заказчик Великобритания EPC • Конечный пользователь Esso Norge AS • Оборудование 1 станция дозирования химиката, 4 насоса

  18. Референция – комплексные дозирующие установки. • Назначение дозирование нитрата кальция • ПроектTerra Nova,морская платформа, 2013 • Конечный пользовательSuncor - Terra Nova, Канада • Оборудование 1 станция дозирования химиката, 2 насоса

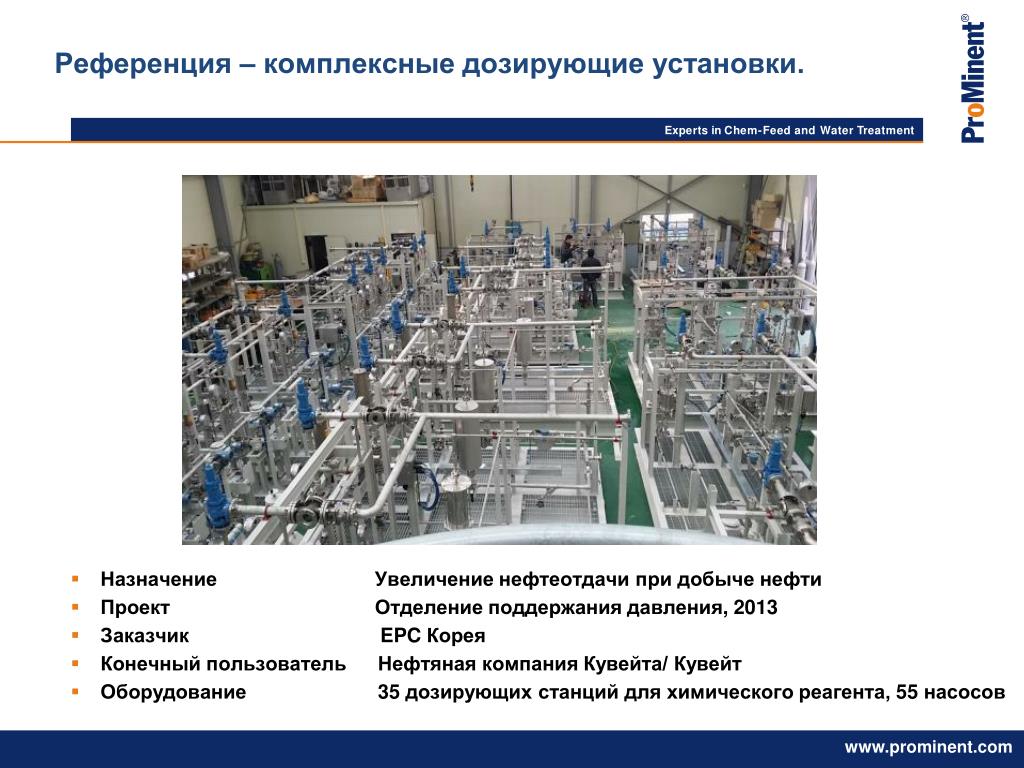

  19. Референция – комплексные дозирующие установки. • Назначение Увеличение нефтеотдачи при добыче нефти • ПроектОтделениеподдержания давления, 2013 • ЗаказчикEPC Корея • Конечный пользовательНефтяная компания Кувейта/ Кувейт • Оборудование 35 дозирующих станций для химического реагента, 55 насосов

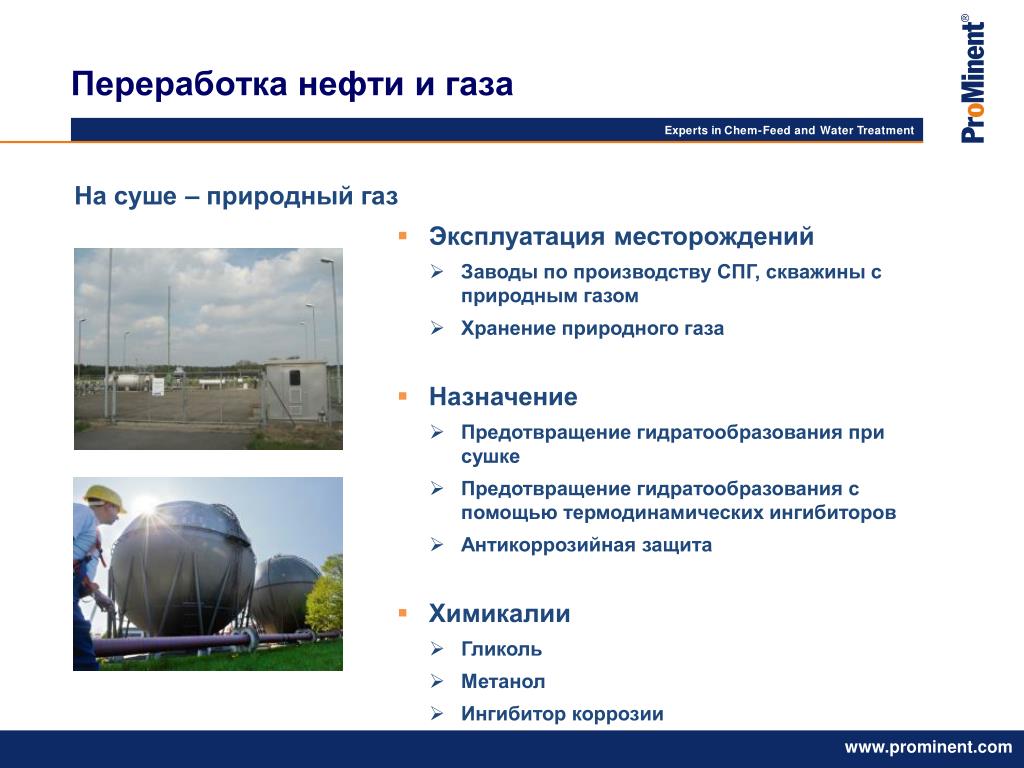

  20. Переработка нефти и газа На суше – природный газ • Эксплуатация месторождений • Заводы по производству СПГ, скважины с природным газом • Хранение природного газа • Назначение • Предотвращение гидратообразования при сушке • Предотвращение гидратообразования с помощью термодинамических ингибиторов • Антикоррозийная защита • Химикалии • Гликоль • Метанол • Ингибитор коррозии

  21. Референция – комплексные дозирующие установки. • Назначение дозирование метанола для защиты от замерзания природного газа • ПроектCichaGora • Конечный пользователь Lotos, Польша • Оборудование 3 дозирующих станции для химического реагента, 9 насосов

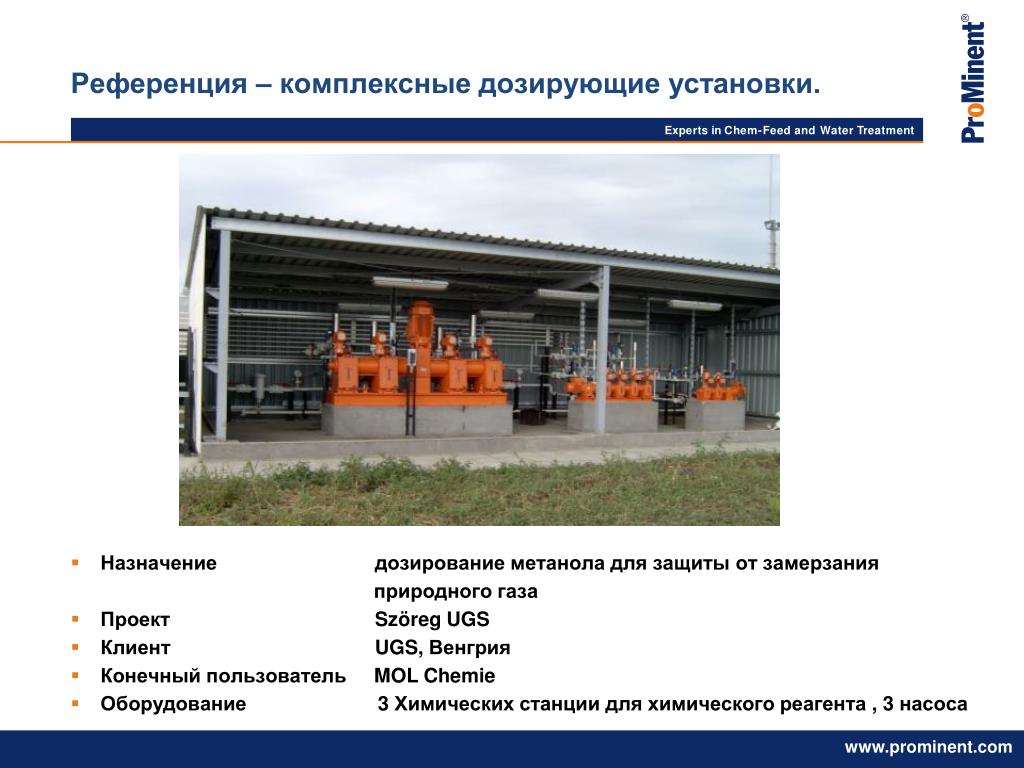

  22. Референция – комплексные дозирующие установки. • Назначение дозирование метанола для защиты от замерзания природного газа • ПроектSzöreg UGS      • КлиентUGS, Венгрия • Конечный пользовательMOL Chemie • Оборудование 3 Химических станции для химического реагента , 3 насоса

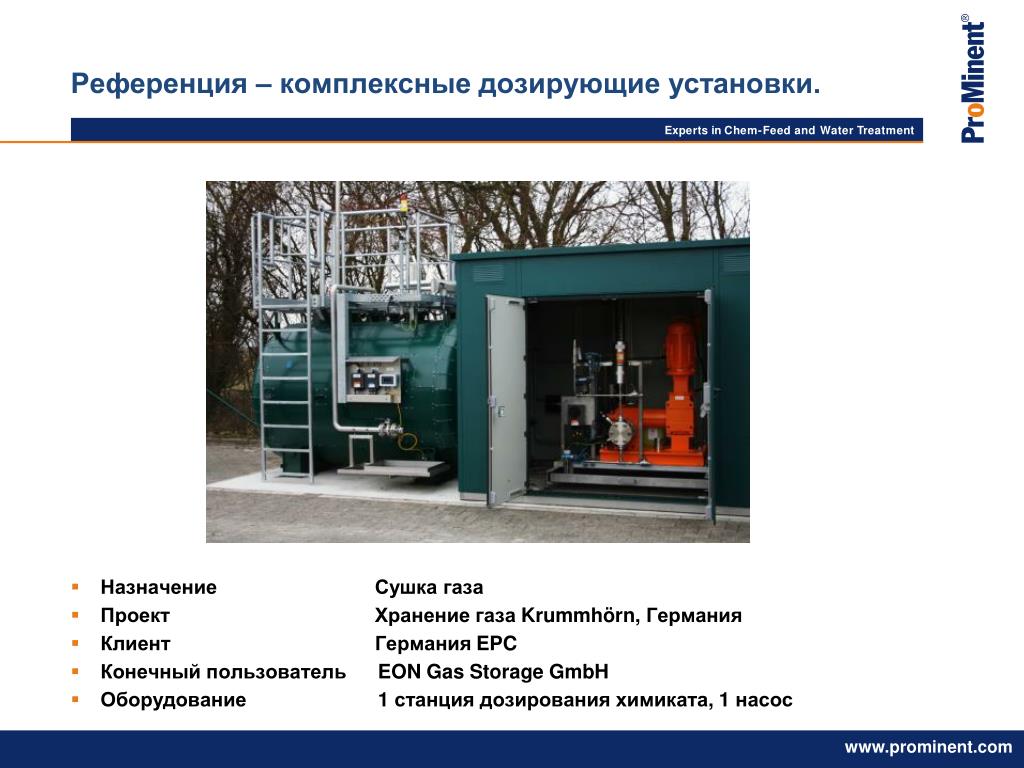

  23. Референция – комплексные дозирующие установки. • Назначение Сушка газа • Проект Хранение газа Krummhörn, Германия • Клиент Германия EPC • Конечный пользовательEON Gas Storage GmbH • Оборудование 1 станция дозирования химиката, 1 насос

  24. Референция – комплексные дозирующие установки. • Назначение дозирование MEG для защиты природного газа от замерзания • ПроектKIT-Komplekt • Конечный пользователь Газпром, Россия • Оборудование4 станции дозирования химиката, 4 насоса

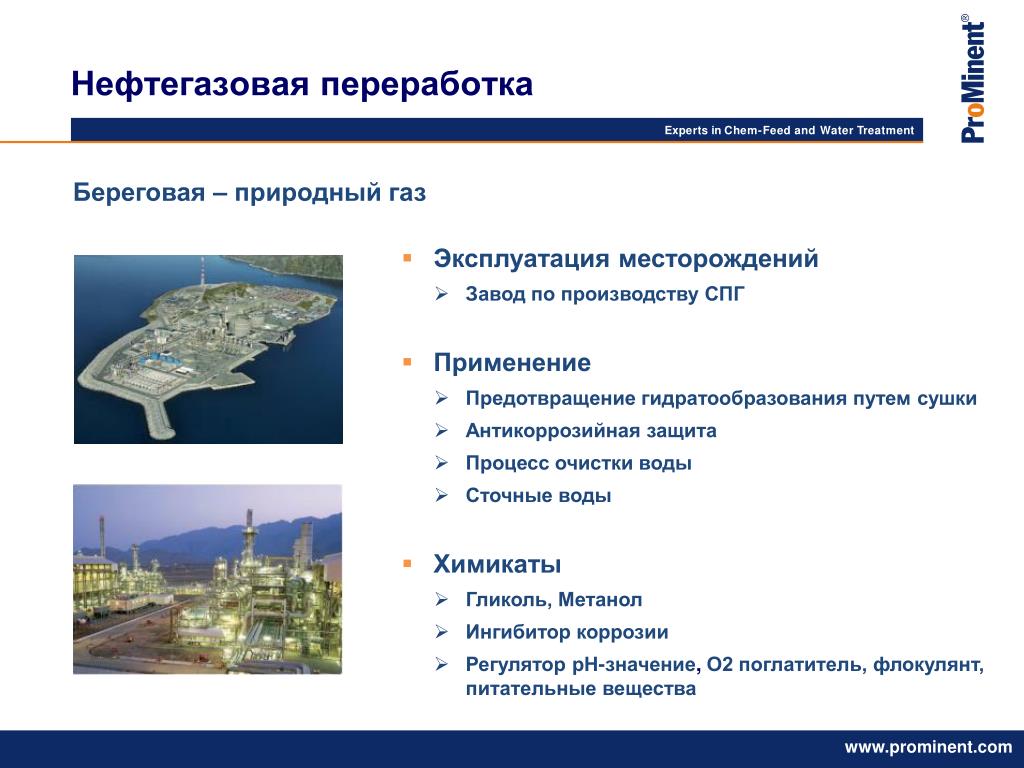

  25. Нефтегазовая переработка Береговая – природный газ • Эксплуатация месторождений • Завод по производству СПГ • Применение • Предотвращение гидратообразования путем сушки • Антикоррозийная защита • Процесс очистки воды • Сточные воды • Химикаты • Гликоль, Метанол • Ингибитор коррозии • Регулятор рН-значение,O2 поглатитель, флокулянт, питательные вещества

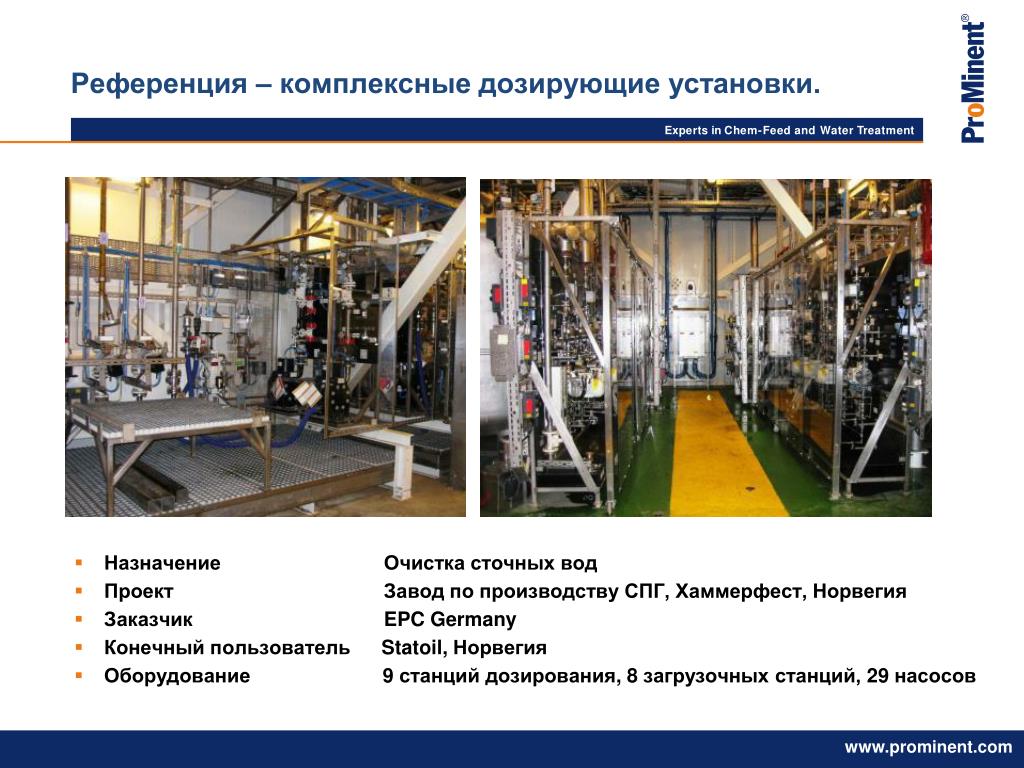

  26. Референция – комплексные дозирующие установки. • Назначение Очистка сточных вод • ПроектЗавод по производству СПГ, Хаммерфест, Норвегия • ЗаказчикEPC Germany • Конечный пользователь Statoil, Норвегия • Оборудование 9 станций дозирования, 8 загрузочных станций, 29 насосов

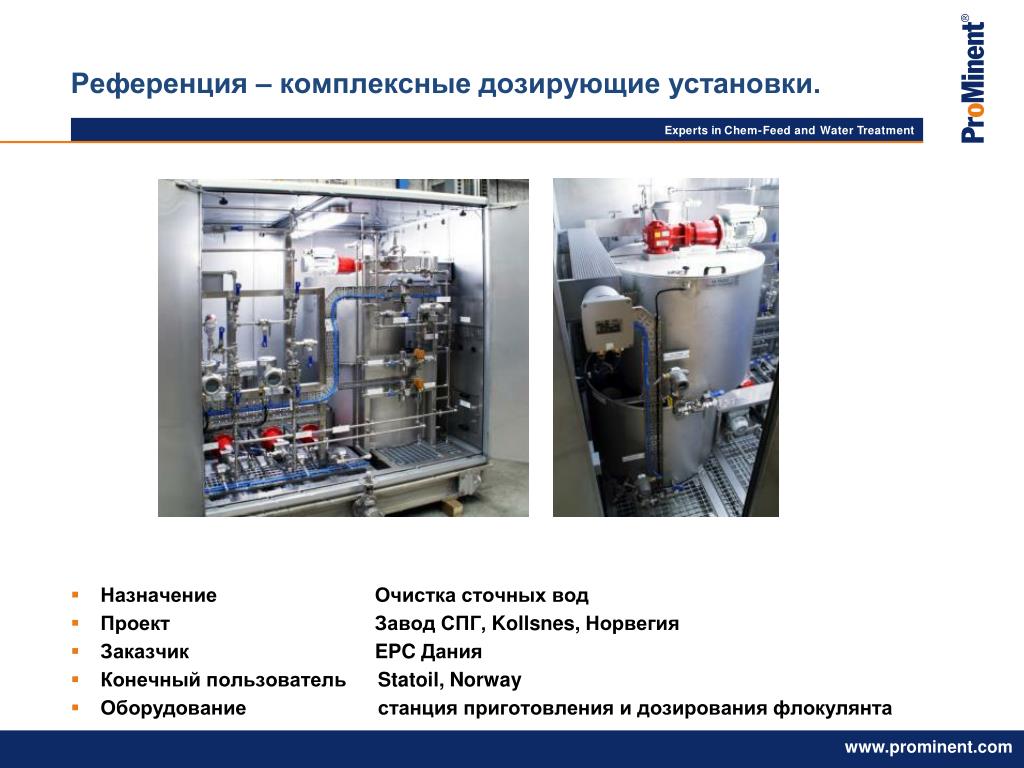

  27. Референция – комплексные дозирующие установки. • Назначение Очистка сточных вод • Проект Завод СПГ, Kollsnes, Норвегия • ЗаказчикEPC Дания • Конечный пользователь Statoil, Norway • Оборудованиестанция приготовления и дозирования флокулянта

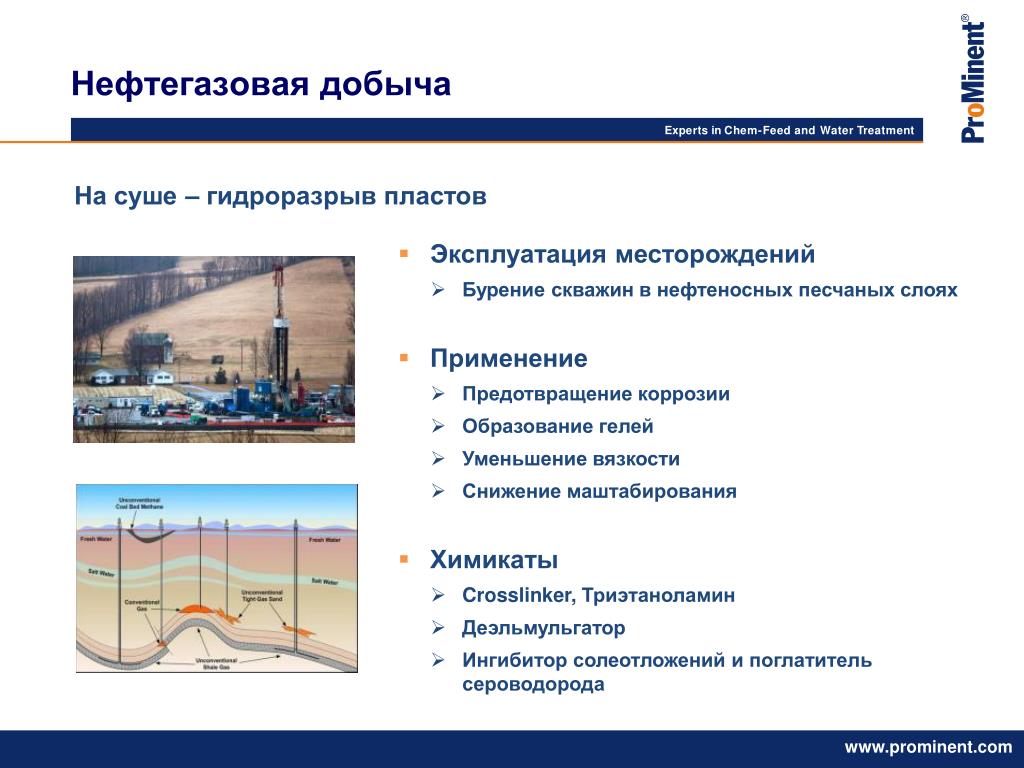

  28. Нефтегазовая добыча На суше – гидроразрывпластов • Эксплуатация месторождений • Бурение скважин в нефтеносных песчаных слоях • Применение • Предотвращение коррозии • Образование гелей • Уменьшение вязкости • Снижение маштабирования • Химикаты • Crosslinker, Триэтаноламин • Деэльмульгатор • Ингибитор солеотложений и поглатитель сероводорода

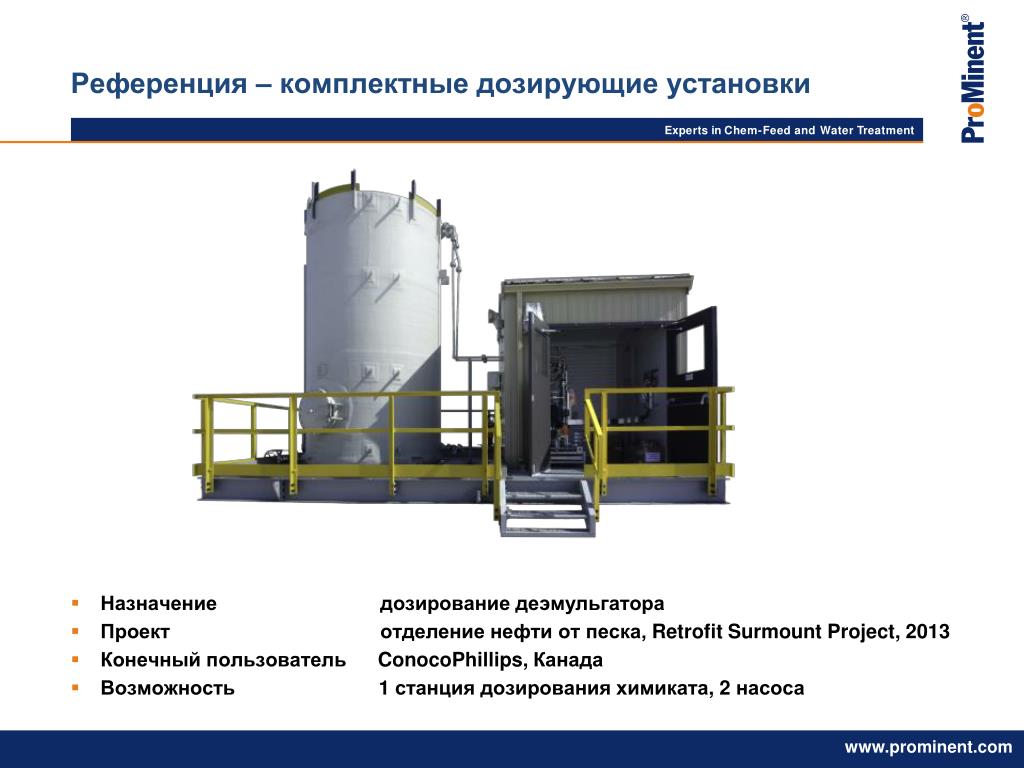

  29. Референция – комплектные дозирующие установки • Назначение дозирование деэмульгатора • Проект отделение нефти от песка, Retrofit Surmount Project, 2013 • Конечный пользовательConocoPhillips, Канада • Возможность 1 станция дозирования химиката, 2 насоса

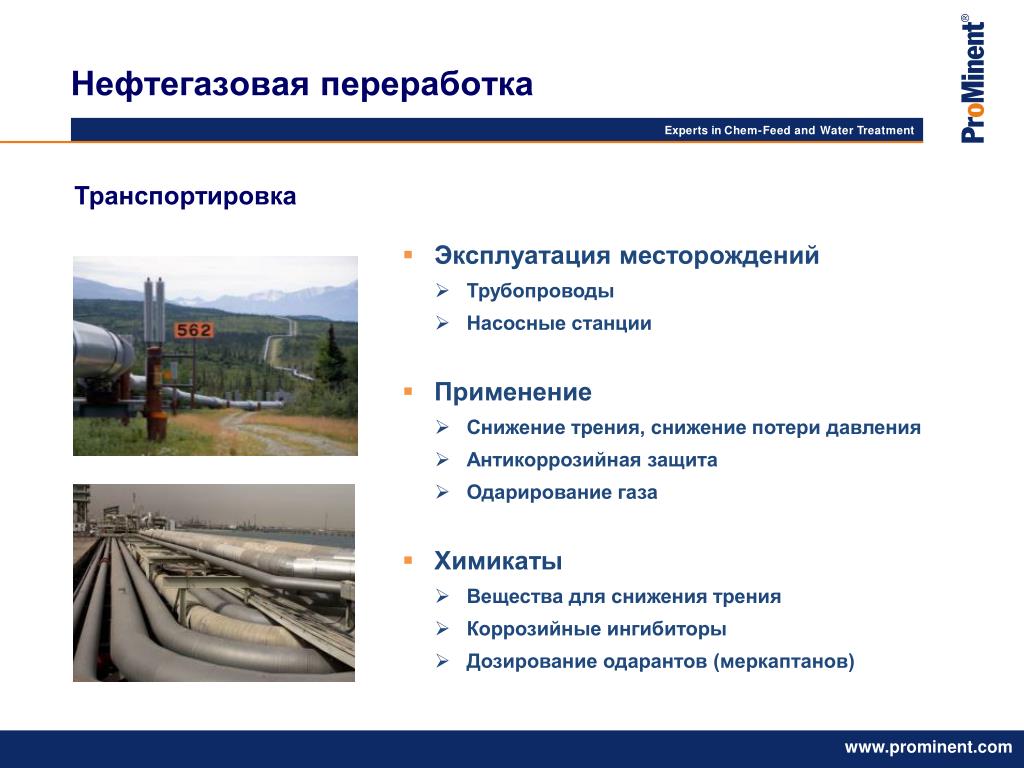

  30. Нефтегазовая переработка Транспортировка • Эксплуатация месторождений • Трубопроводы • Насосные станции • Применение • Снижение трения, снижение потери давления • Антикоррозийная защита • Одарирование газа • Химикаты • Вещества для снижения трения • Коррозийные ингибиторы • Дозирование одарантов (меркаптанов)

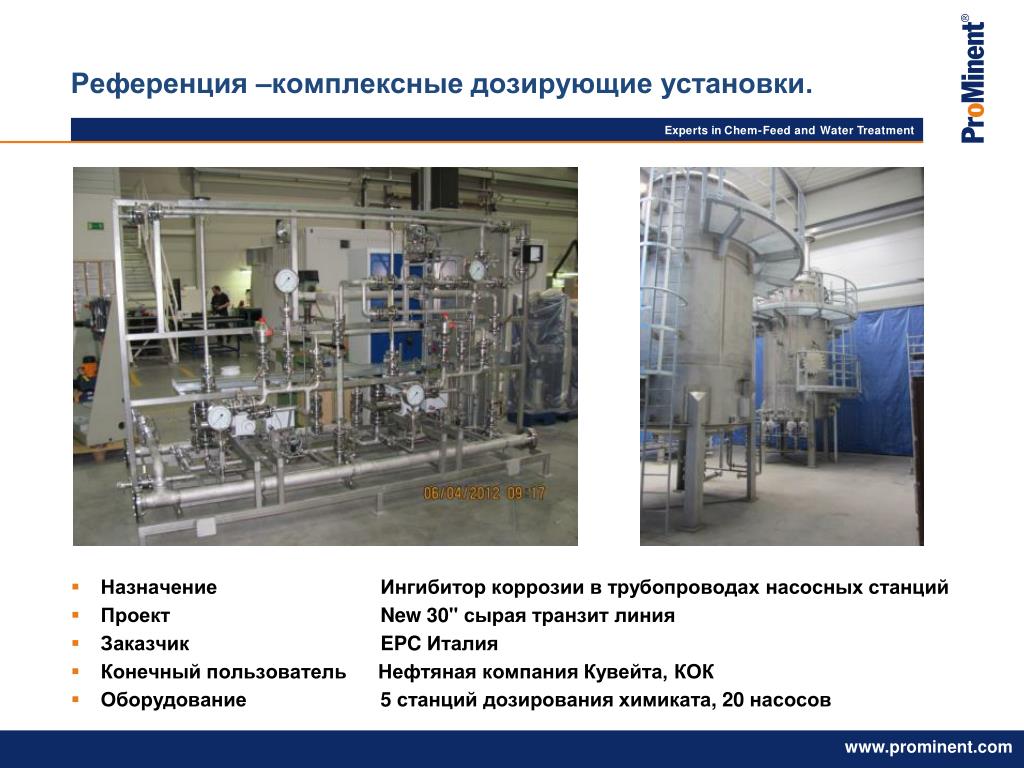

  31. Референция –комплексные дозирующие установки. • Назначение Ингибитор коррозии в трубопроводах насосных станций • Проект New 30" сырая транзит линия • ЗаказчикEPC Италия • Конечный пользовательНефтяная компания Кувейта, КОК • Оборудование5 станций дозирования химиката, 20 насосов

  32. Нефтегазовая переработка Нефтегазовая переработка - НПЗ • Эксплуатация месторождений • Очистка нефти и газа • Очистительный завод • Применение • Разделение нефти/газа и нефти/воды • Антикоррозийная защита • Сушка газа • Пассивация/ контроль загрязнения • Химикаты • Пеногаситель, Эмульгатор • Ингибиторы коррозии / H2S Scavenger • Метанол и Гликоль

  33. Референция –комплексные дозирующие установки. • Применение Деэмульгатор для разделения нефти воды • Проект KJO / реконструкция водоочистной установки • ЗаказчикSETE Саудовская энергия для промышленных объектов • Конечный пользовательАль-Хафджи совместная деятельность • Возможность 2 станции дозирования химиката, 9 насосов

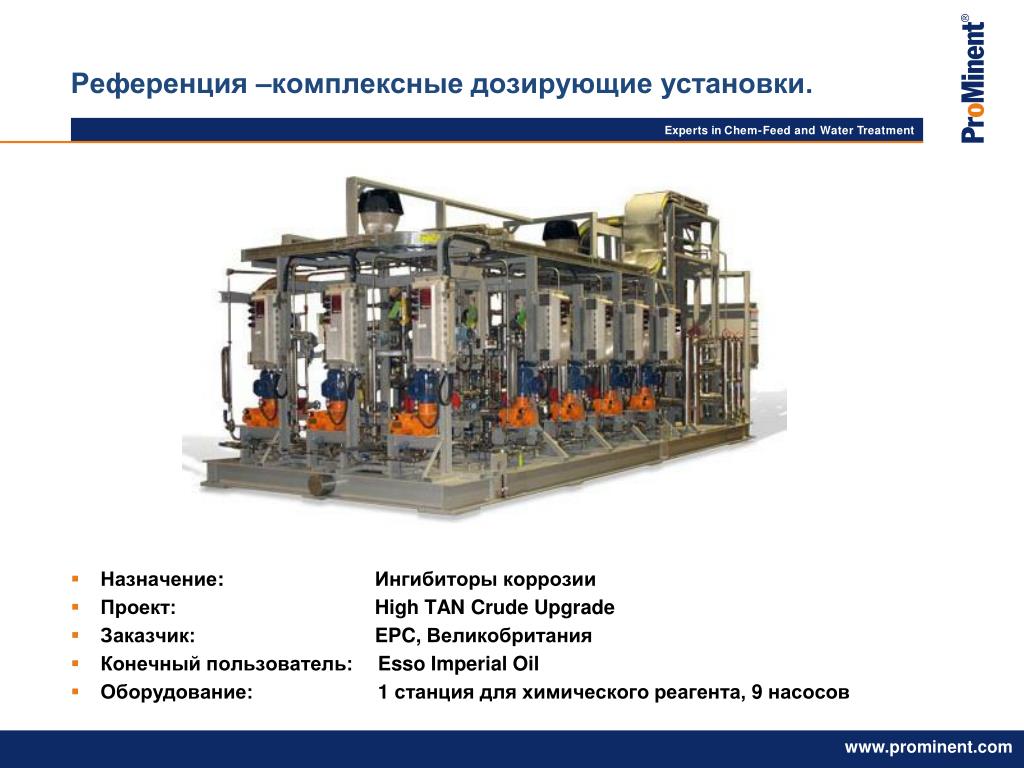

  34. Референция –комплексные дозирующие установки. • Назначение: Ингибиторы коррозии • Проект:High TAN Crude Upgrade • Заказчик:EPC, Великобритания • Конечный пользователь: Esso Imperial Oil • Оборудование: 1 станция для химического реагента, 9 насосов

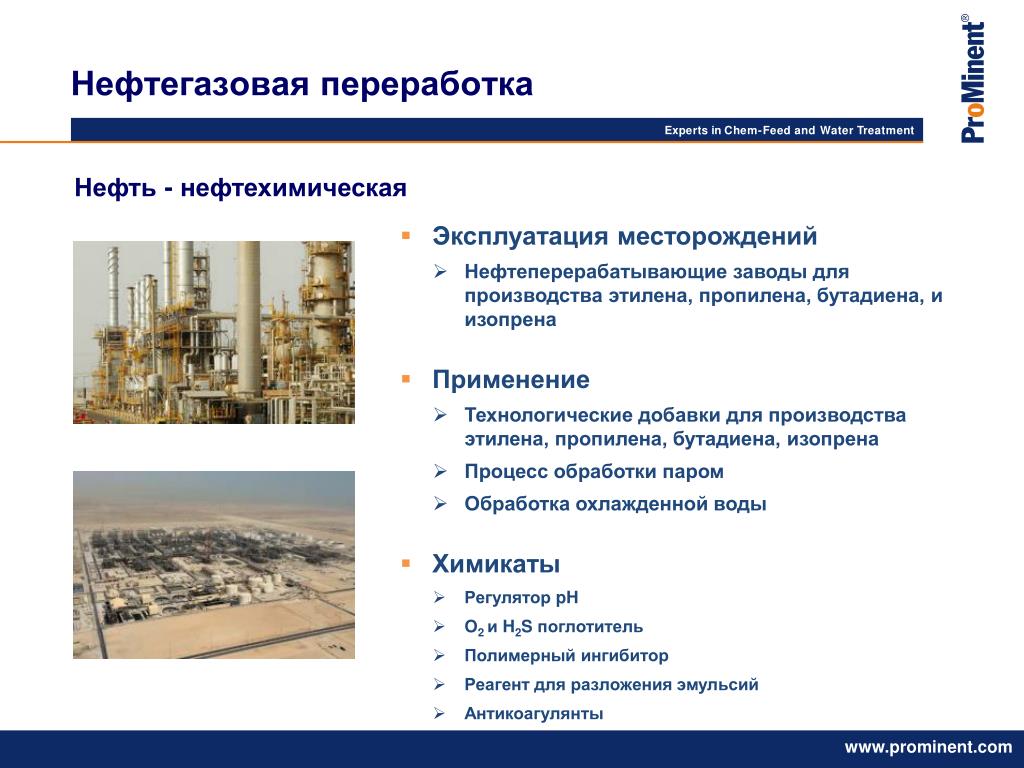

  35. Нефтегазовая переработка Нефть - нефтехимическая • Эксплуатация месторождений • Нефтеперерабатывающие заводы для производства этилена, пропилена, бутадиена, и изопрена • Применение • Технологические добавки для производства этилена, пропилена, бутадиена, изопрена • Процесс обработки паром • Обработка охлажденной воды • Химикаты • Регулятор pH • O2 и H2S поглотитель • Полимерный ингибитор • Реагент для разложения эмульсий • Антикоагулянты

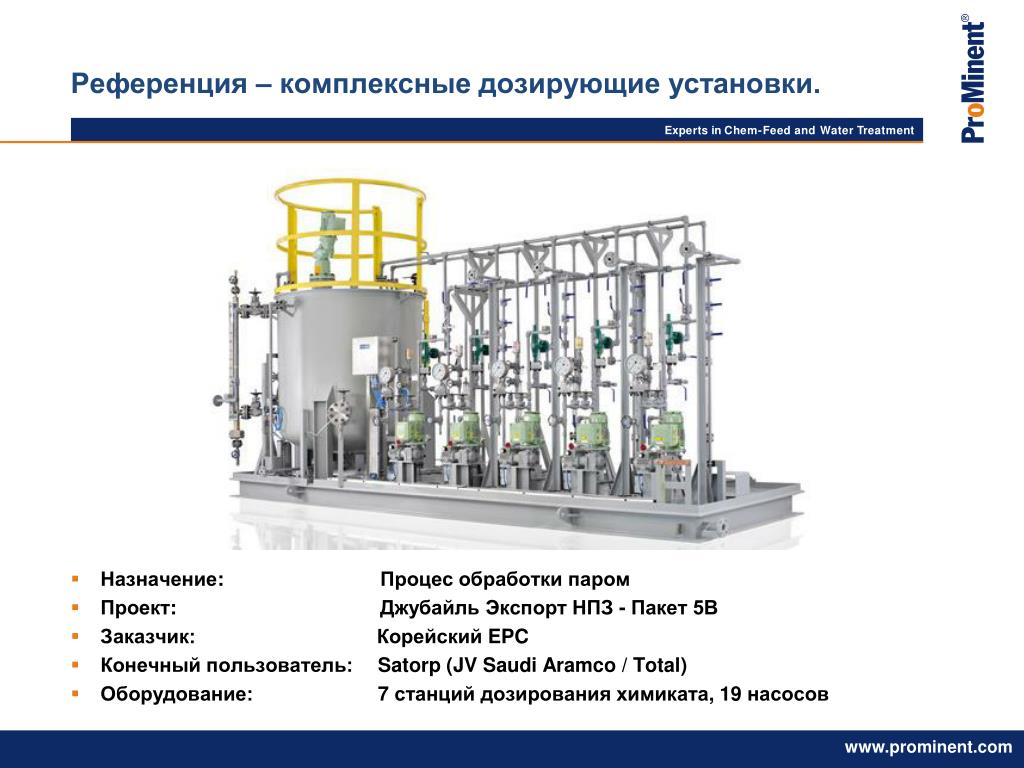

  36. Референция – комплексные дозирующие установки. • Назначение: Процес обработки паром • Проект: Джубайль Экспорт НПЗ - Пакет 5В • Заказчик: Корейский EPC • Конечный пользователь: Satorp (JV Saudi Aramco / Total) • Оборудование: 7 станций дозирования химиката, 19 насосов

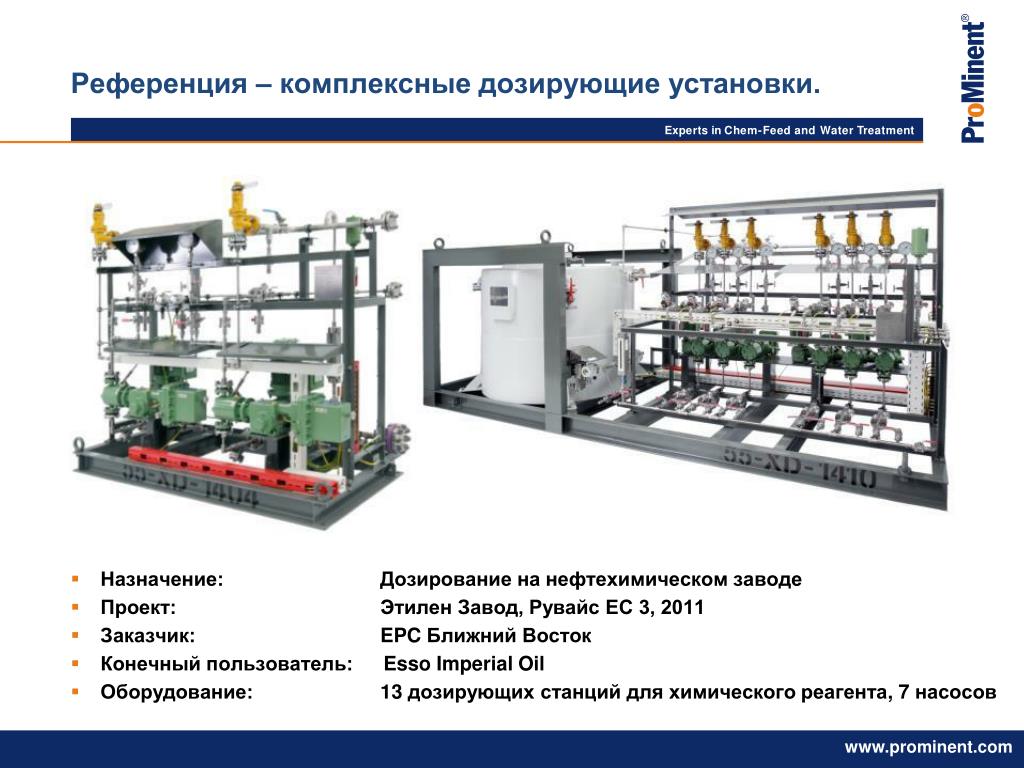

  37. Референция – комплексные дозирующие установки. • Назначение: Дозирование на нефтехимическом заводе • Проект: Этилен Завод, Рувайс ЕС 3, 2011 • Заказчик:EPC Ближний Восток • Конечный пользователь:Esso Imperial Oil • Оборудование:13 дозирующих станций для химического реагента, 7 насосов

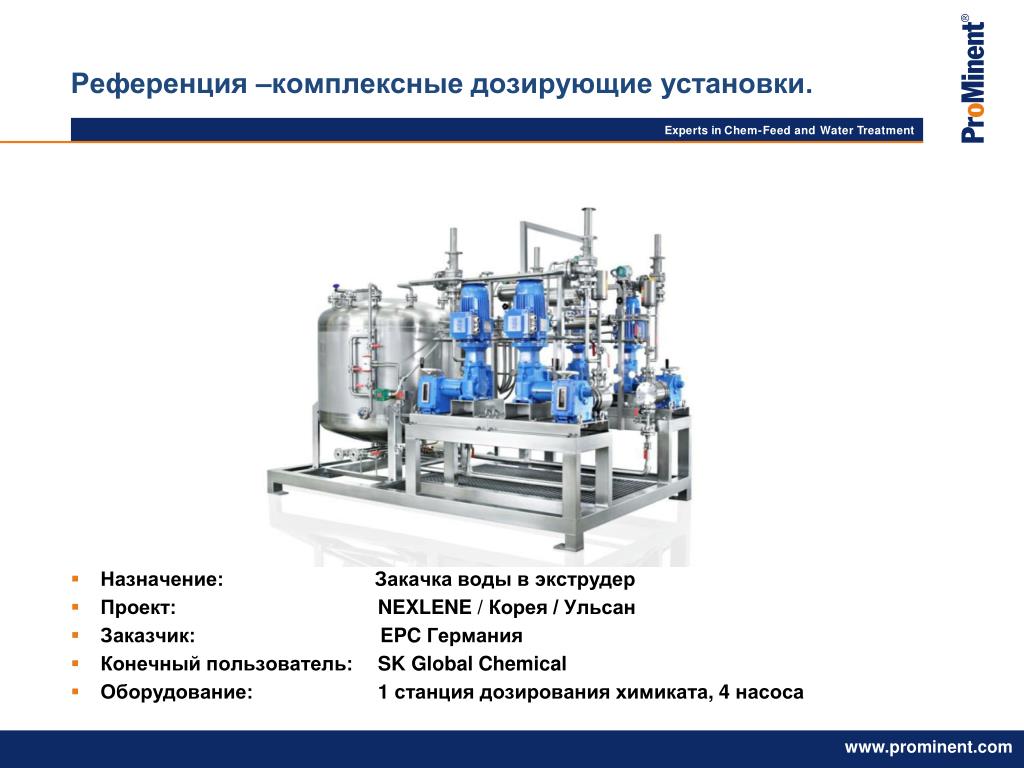

  38. Референция –комплексные дозирующие установки. • Назначение: Закачка воды в экструдер • Проект: NEXLENE / Корея / Ульсан • Заказчик:EPC Германия • Конечный пользователь: SK Global Chemical • Оборудование: 1 станция дозирования химиката, 4 насоса

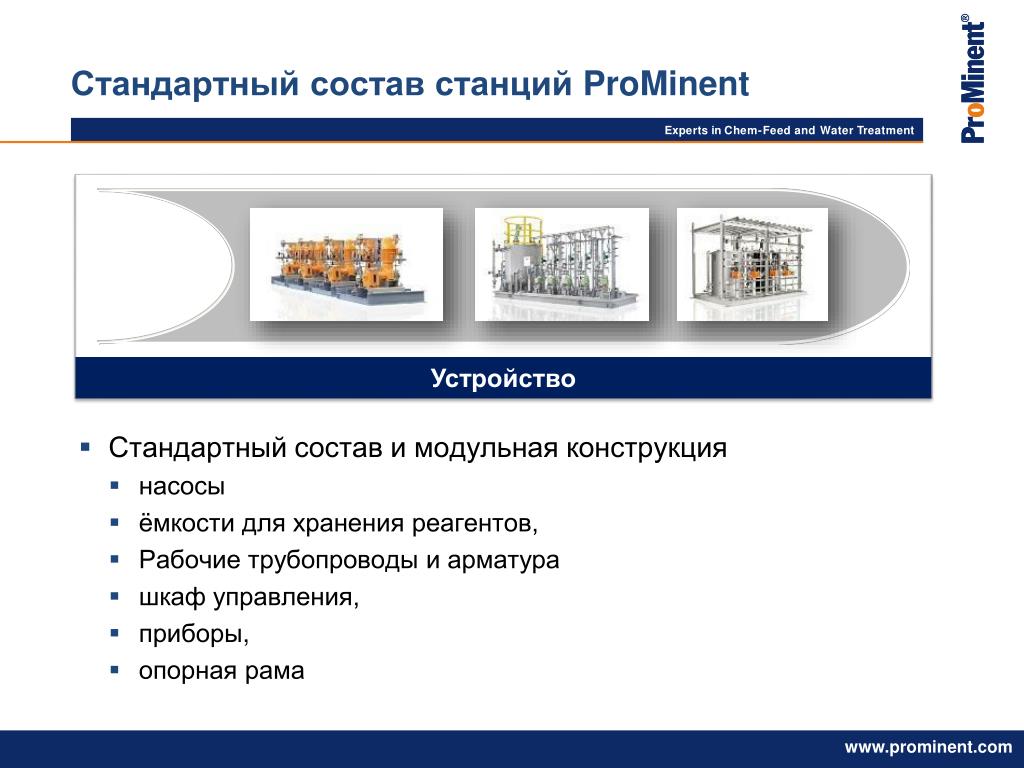

  39. Стандартный состав станций ProMinent Устройство • Стандартный состав и модульная конструкция • насосы • ёмкости для хранения реагентов, • Рабочие трубопроводы и арматура • шкаф управления, • приборы, • опорная рама

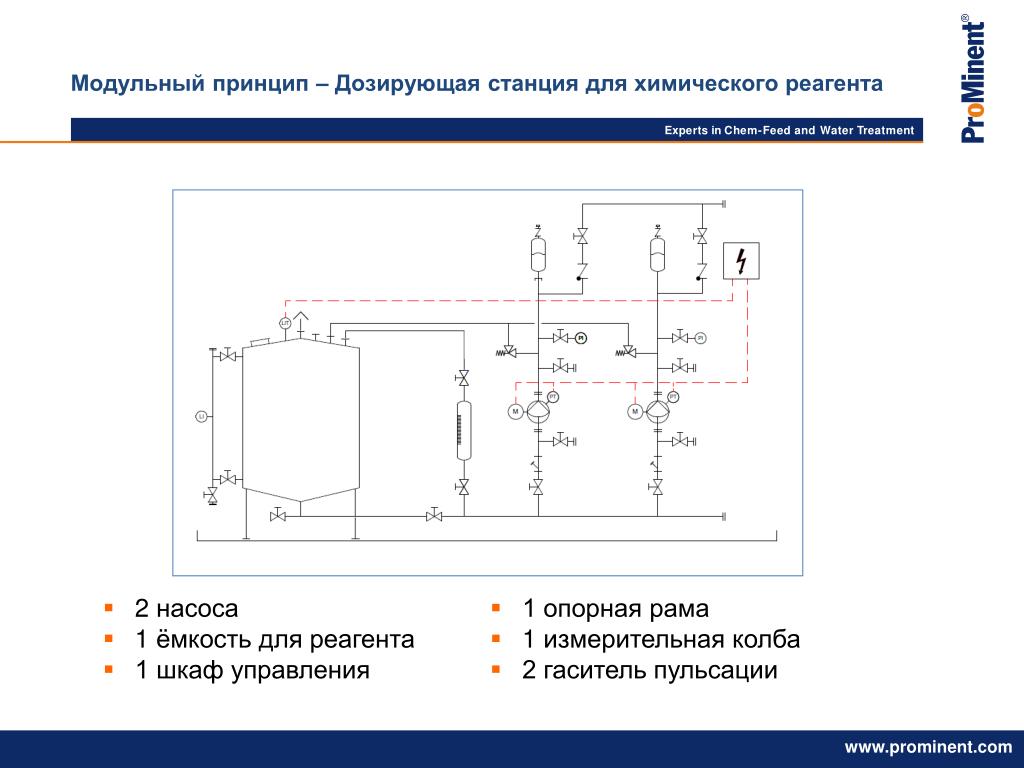

  40. Модульный принцип – Дозирующая станция для химического реагента • 2 насоса • 1 ёмкость для реагента • 1 шкаф управления • 1 опорная рама • 1 измерительная колба • 2 гаситель пульсации

  41. Модульный принцип – Дозирующая станция для химического реагента • 2 насоса • 1 ёмкость для реагента • 1 шкаф управления • 1 опорная рама • 1 измерительная колба • 2 гаситель пульсации

  42. Модульный принцип – Дозирующая станция для химического реагента • Насосы • Производительность от 0 до 200 л/ч • Регулирование подачи Ручное, частотным преобразователем или сервомотором • ДизайнEU стандартный (2006/42/EG), API 675, двойная мембрана • Ёмкость для хранения реагента • МатериалНержавеющая сталь, 316 или 316L • Дизайн EU Стандарт (97/23/EG), ASME B&PV Code Sec. VIII • Объем 1200, 2200, 3500 и 5000 литров • Трубопроводы • МатериалНержавеющая сталь, углеродистая сталь, PVC, PVDF, PP, GRF • Дизайн EU Standard, ASME B 31.3 • ИсполнениеТруба и трубопровод

  43. Модульный принцип – Дозирующая станция для химического реагента • Шкаф управления/соединительная коробка • МатериалНержавеющая сталь, углеродистая сталь с покрытием, GRF-пластик • ОсобенностиВыключатели местные и дистанционные, обмен сигналами и местный индикатор • Дизайн ATEX, NEC 500 и 505 • Измерительные приборы • МатериалИндикатор уровня и давления (дополнительно расходомер) • ОсобенностиМестное и дистанционное • Дизайн ATEX, NEC 500 и 505 • Основная рама • МатериалНержавеющая сталь, углеродистая сталь с покрытием • ОсобенностиПоддон • ОпцияКозырек от солнца, контейнер

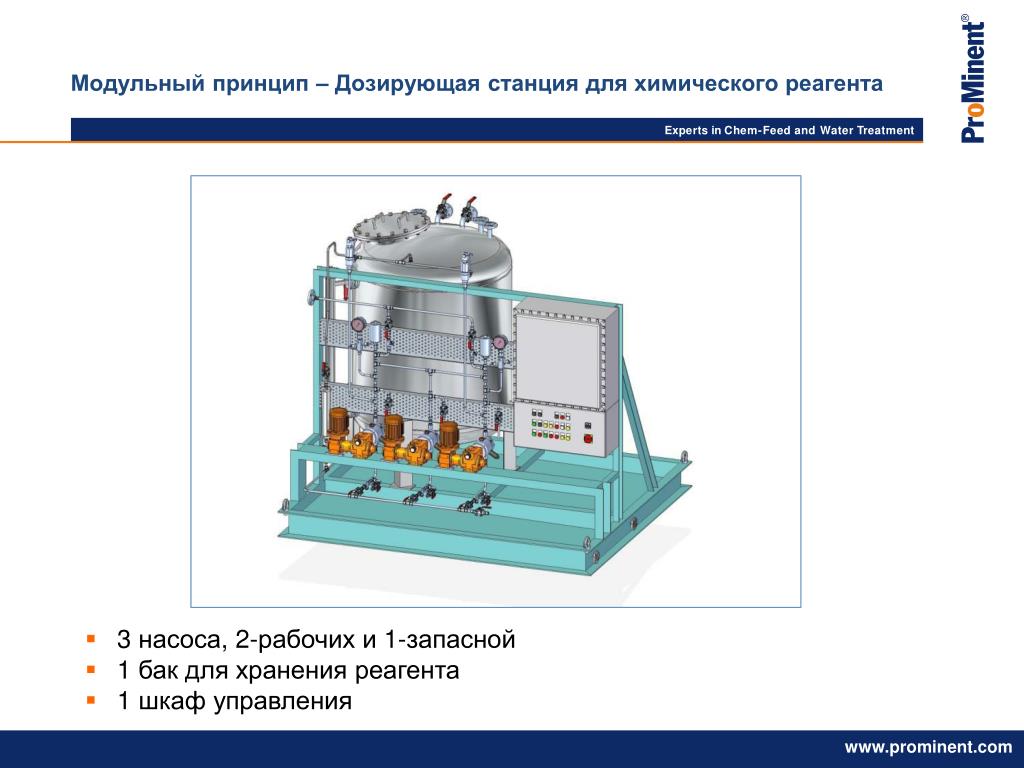

  44. Модульный принцип – Дозирующая станция для химического реагента • 3 насоса, 2-рабочихи 1-запасной • 1 бак для хранения реагента • 1 шкаф управления

  45. Модульный принцип – Дозирующая станция для химического реагента • 3 насоса, 2-рабочихи 1-запасной • 1 бак для хранения реагента • 1 шкаф управления

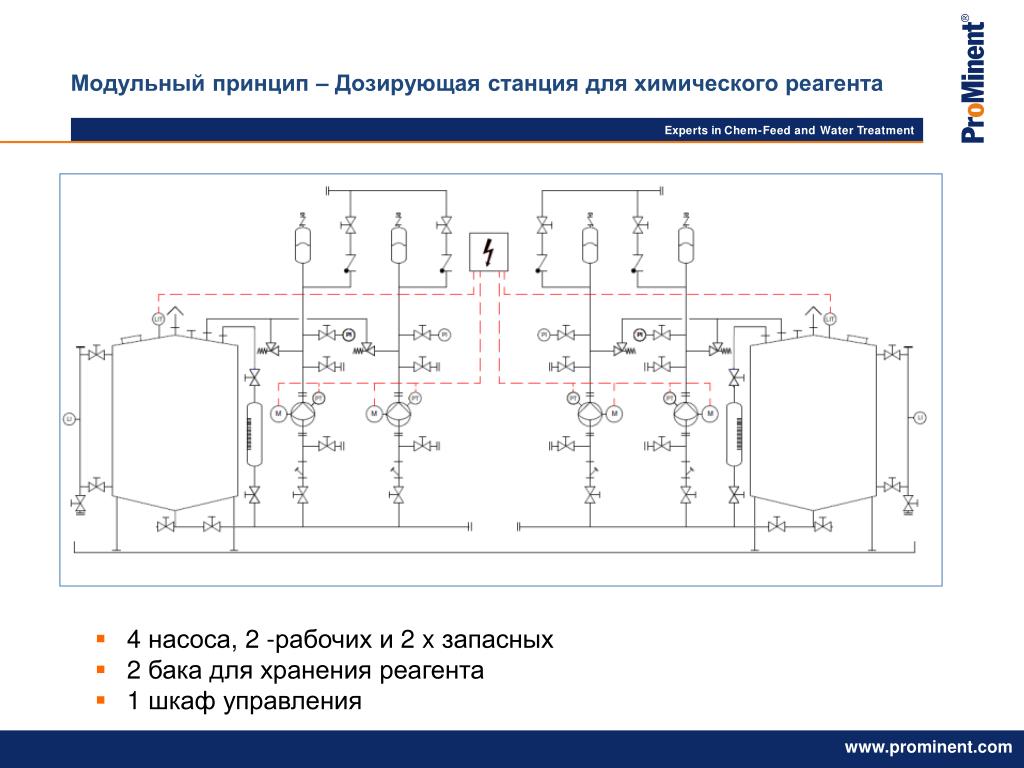

  46. Модульный принцип – Дозирующая станция для химического реагента • 4 насоса, 2 -рабочихи 2 x запасных • 2 бака для хранения реагента • 1 шкаф управления

  47. Модульный принцип – Дозирующая станция для химического реагента • 4 насоса, 2-рабочихи 2 запасных • 2 бака для хранения реагента • 1 шкаф управления

  48. На всех этапах производственной цепи Подбор и поставка оборудования Проекты и решения Ввод в эксплуатацию Обслуживание • Представительство в 100 странах мира • Полный ассортимент продукции • Более 50 лет на рынке • Консалтинговые компетенции

  49. Адрес: 115093, г. Москва, ул. Люсиновская, д.36, стр. 2 Телефон: (495) 640-73-95, 640-73-96 Факс: (495) 640-73-97 E-mail: info@prominent.ru Веб-сайт: http://www.prominent.ru Адрес: 196158, г. Санкт-Петербург, Московское шоссе, дом 46, офис 110 Телефон: (812) 336-36-67, Факс: (812) 336-36-68 E-mail: spb@prominent.ru Адрес: 400074, г. Волгоград, ул. Рабоче-Крестьянская, дом 22, офис 427 Телефон: +7 (8442) 26-46-40, E-mail: zemlyanoy@prominent.ru Адрес: Республика Беларусь, 220007, г. Минск, ул. Фабрициуса, 8б, оф. 215 Телефон: +375 (17) 218-33-39, E-mail: a.kondratyuk@prominent.ru Адрес: Республика Казахстан, 050057, г. Алматы, ул. Тимирязева, 42, оф. 13 Телефон: +7 (7272) 50-41-30, E-mail: prominent@dukatmail.kz
