engineering graphics ii week6

Engineering Graphics II [WEEK6]

  • งานแผ่นพับ/แผ่นคลี่
  • การสร้างงานแผ่นพับ/แผ่นคลี่ใน Solid Work
slide2

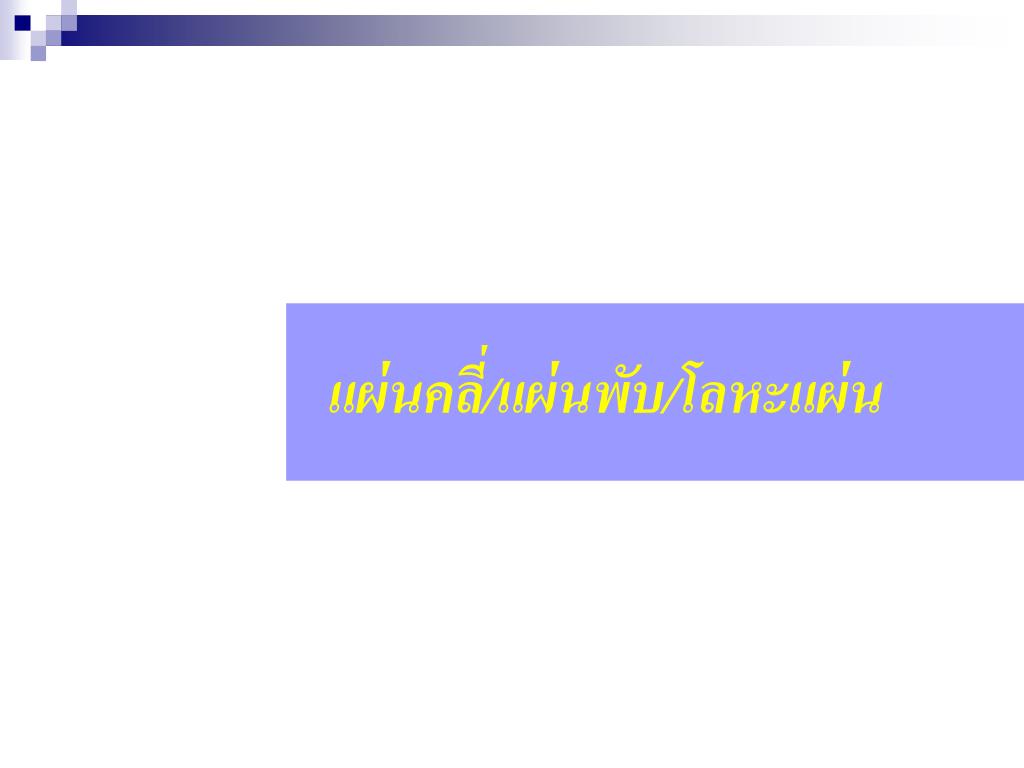

แผ่นคลี่/แผ่นพับ/โลหะแผ่นแผ่นคลี่/แผ่นพับ/โลหะแผ่น

slide3

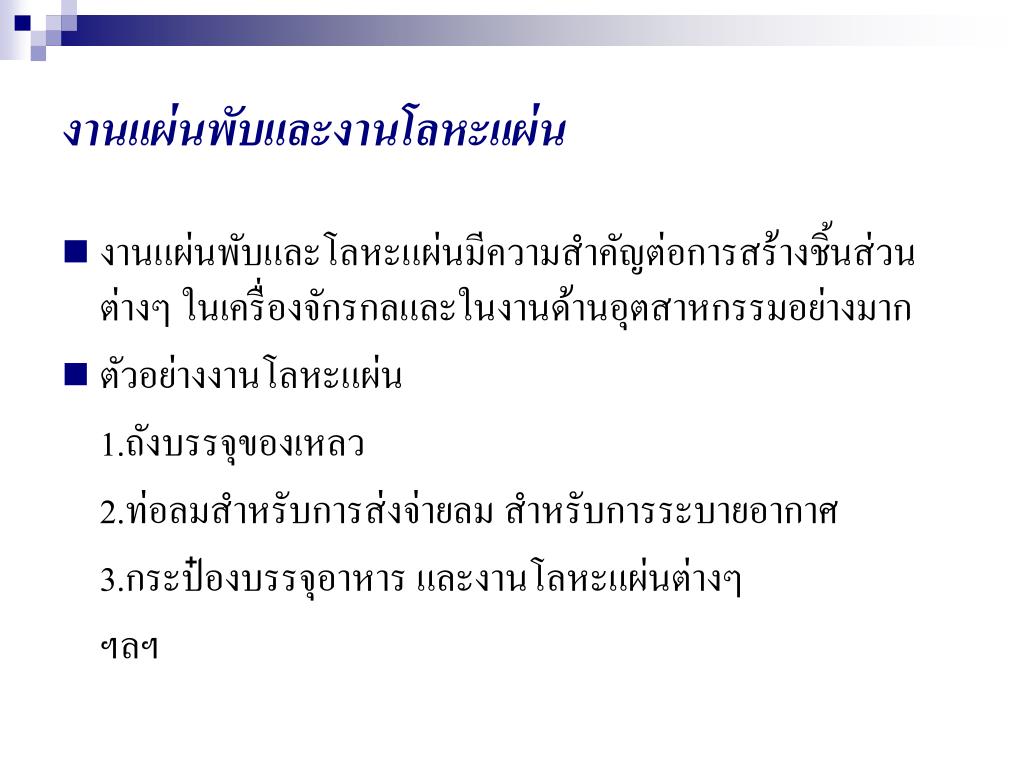

งานแผ่นพับและงานโลหะแผ่นงานแผ่นพับและงานโลหะแผ่น
  • งานแผ่นพับและโลหะแผ่นมีความสำคัญต่อการสร้างชิ้นส่วนต่างๆ ในเครื่องจักรกลและในงานด้านอุตสาหกรรมอย่างมาก
  • ตัวอย่างงานโลหะแผ่น

1.ถังบรรจุของเหลว

2.ท่อลมสำหรับการส่งจ่ายลม สำหรับการระบายอากาศ

3.กระป๋องบรรจุอาหาร และงานโลหะแผ่นต่างๆ

ฯลฯ

slide4

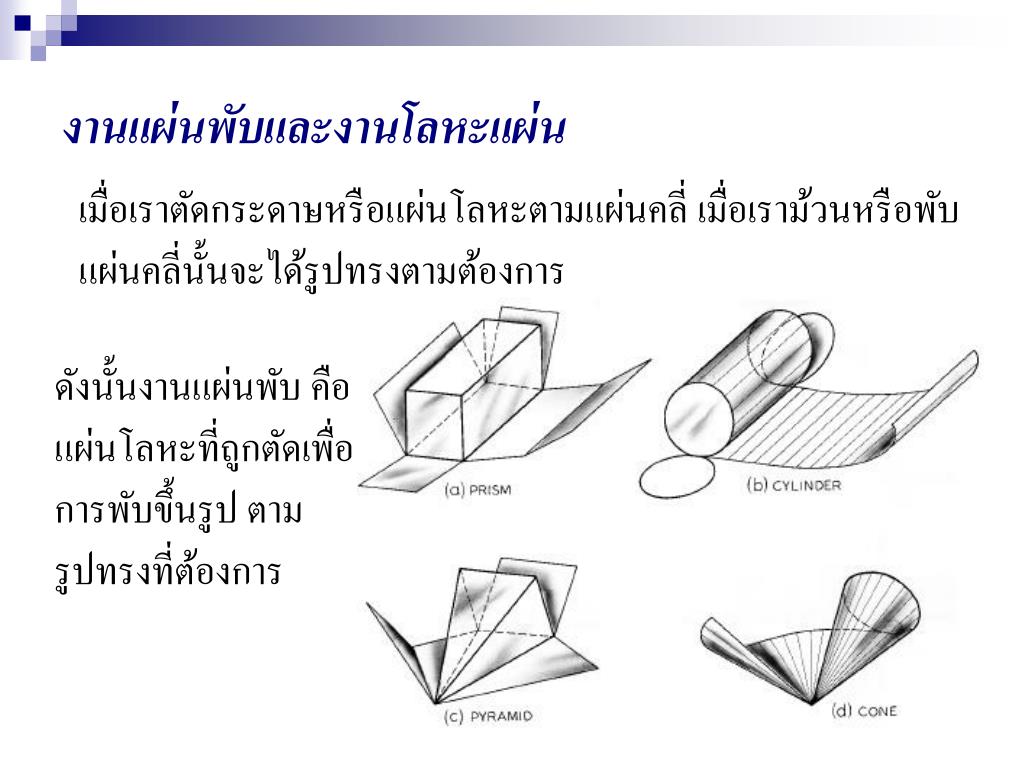

งานแผ่นพับและงานโลหะแผ่นงานแผ่นพับและงานโลหะแผ่น

เมื่อเราตัดกระดาษหรือแผ่นโลหะตามแผ่นคลี่ เมื่อเราม้วนหรือพับแผ่นคลี่นั้นจะได้รูปทรงตามต้องการ

ดังนั้นงานแผ่นพับ คือแผ่นโลหะที่ถูกตัดเพื่อการพับขึ้นรูป ตามรูปทรงที่ต้องการ

slide5
งานแผ่นพับและงานโลหะแผ่นงานแผ่นพับและงานโลหะแผ่น
  • หลักการตัดแผ่นโลหะเพื่อทำการพับเข้ารูปทรงตามต้องการ จะขึ้นอยู่กับรูปทรงแต่ละชนิด
  • อย่างไรก็ตามโดยทั่วไปพบว่ารูปทรงที่ต้องทำการพับส่วนใหญ่จะสอดคล้องต่อรูปทรงพื้นฐานต่างๆ ต่อไปนี้

1. รูปทรงแท่งตรง เช่น ทรงกระบอก (ท่อตรงต่างๆ) ปริซึม(กล่องเป็นปริซึม 4 เหลี่ยม และภาชนะบรรจุต่างๆ)

slide6

ไม่เรียน

งานแผ่นพับและงานโลหะแผ่นงานแผ่นพับและงานโลหะแผ่น

2. กรวยตรง กรวยเอียงพีระมิด

3. ข้อต่อข้อเลี้ยว

slide7
หลักการเขียนแผ่นคลี่ของแท่งตรงหลักการเขียนแผ่นคลี่ของแท่งตรง
  • จะต้องอาศัย 2 มุมมองคือ

มุมมองที่ 1 :มุมมองที่เห็นแกนความยาวของแท่งตรงเป็นเส้นความยาวจริง หมายถึงมุมมองที่มีฉากรับภาพขนานกับแกนความยาวของแท่งตรง

มุมมองที่ 2 :มุมมองที่เห็นแกนความยาวของแท่งตรงเป็นจุด หมายถึงมุมมองที่มีฉากรับภาพตั้งฉากกับแกนความยาวของแท่งตรง

slide8

ดังนั้นระยะห่างของสันแต่ละสันในแนวระดับจะเท่ากับระยะห่างของสันซึ่งเราเห็นเป็นจุดต่างๆ ในมุมมองด้านบน

แผ่นคลี่ของแท่งตรง [ปริซึม]
  • พิจารณาปริซึมซึ่งมีสัน 1-2-3-4-5 จากรูปเราจะพบว่า
  • จะเห็นความยาวจริงของ สันของปริซึมที่มุมมอง ด้านหน้า
  • จะเห็นสันของปริซึมเป็น จุดที่มุมมองด้านบน
slide9

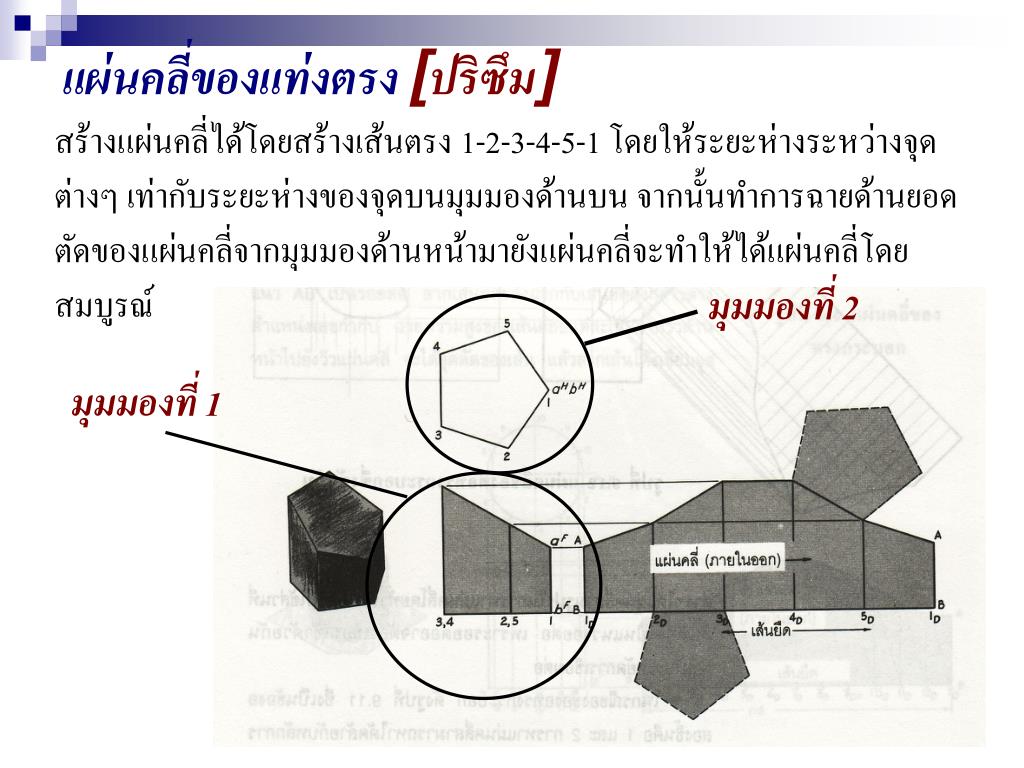

แผ่นคลี่ของแท่งตรง [ปริซึม]

สร้างแผ่นคลี่ได้โดยสร้างเส้นตรง 1-2-3-4-5-1 โดยให้ระยะห่างระหว่างจุดต่างๆ เท่ากับระยะห่างของจุดบนมุมมองด้านบนจากนั้นทำการฉายด้านยอดตัดของแผ่นคลี่จากมุมมองด้านหน้ามายังแผ่นคลี่จะทำให้ได้แผ่นคลี่โดยสมบูรณ์

มุมมองที่ 2

มุมมองที่ 1

slide10
แผ่นคลี่ของแท่งตรง [ทรงกระบอก]

หลักการคล้ายปริซึมแต่เนื่องจากทรงกระบอกมีผิวโค้งมน(ไม่มีสันเหมือนปริซึม) ดังนั้นจึงต้องแบ่งมุมมองด้านที่เห็นแกนของทรงกระบอกเป็นจุด(ด้านบน) ออกเป็นส่วนเท่าๆกัน

slide11
ตัวอย่างการประยุกต์แผ่นคลี่ทรงกระบอกตัวอย่างการประยุกต์แผ่นคลี่ทรงกระบอก
slide12
ตัวอย่างการประยุกต์แผ่นคลี่ทรงกระบอกตัวอย่างการประยุกต์แผ่นคลี่ทรงกระบอก

แผ่นคลี่ของท่อประธาน

แผ่นคลี่ของท่อย่อย

slide13

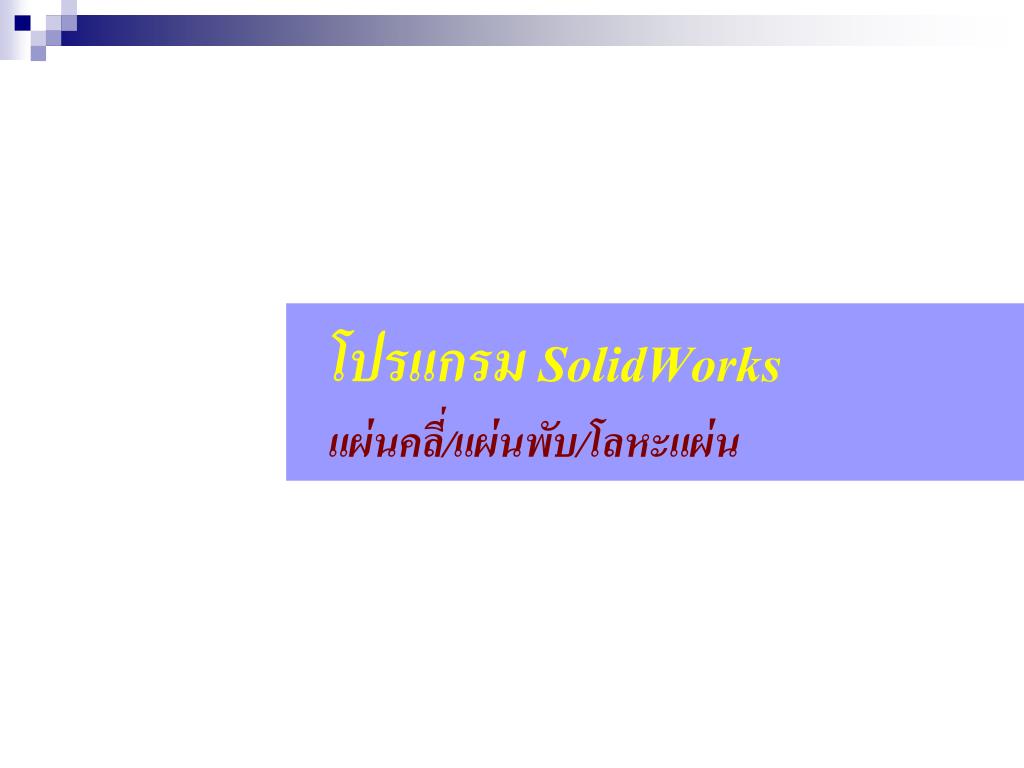

โปรแกรม SolidWorks

แผ่นคลี่/แผ่นพับ/โลหะแผ่น

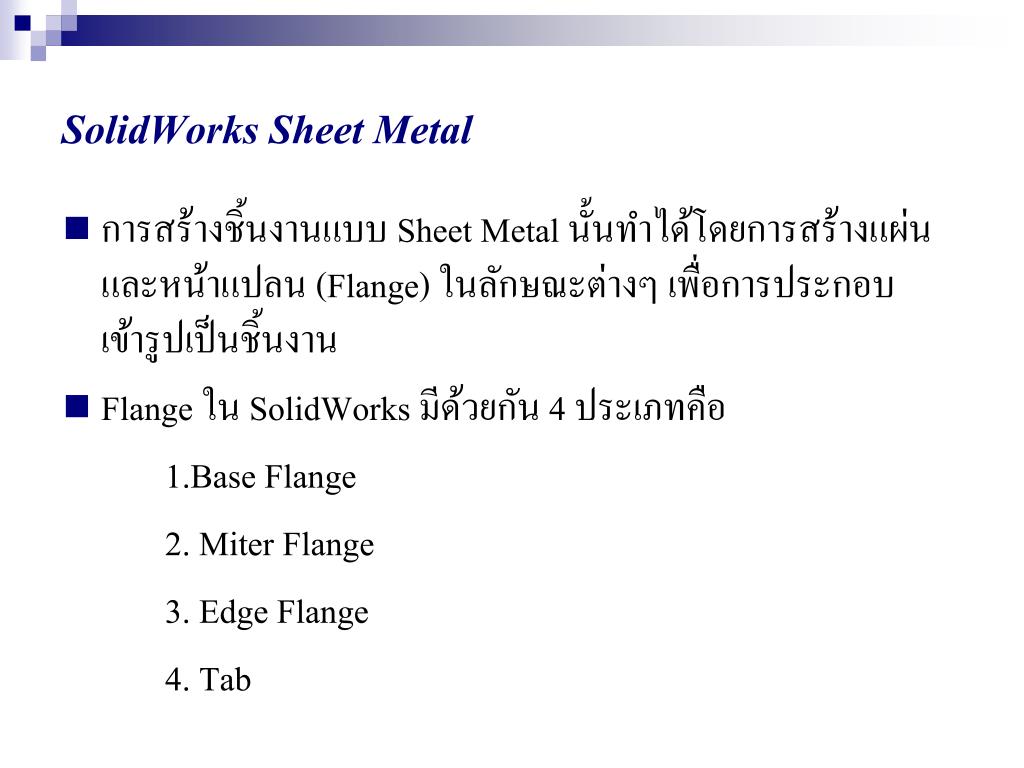

solidworks sheet metal
SolidWorks Sheet Metal
  • การสร้างชิ้นงานแบบ Sheet Metal นั้นทำได้โดยการสร้างแผ่นและหน้าแปลน (Flange) ในลักษณะต่างๆ เพื่อการประกอบเข้ารูปเป็นชิ้นงาน
  • Flange ใน SolidWorks มีด้วยกัน 4 ประเภทคือ

1.Base Flange

2. Miter Flange

3. Edge Flange

4. Tab

base flange
Base Flange
  • Base Flange คือส่วนของโลหะแผ่นที่เป็นแผ่นฐานของชิ้นงาน
  • มีลักษณะคล้ายรูปทรงที่เกิดจากการ Extrude แต่สามารถกำหนดความโค้งงอของแผ่นโลหะนี้ได้อย่างอัตโนมัติ

Insert -> SheetMetal -> Base Flange

base flange16

ความลึก

ความหนา

ทิศทางการเพิ่มความหนา

รัศมีความโค้งของส่วนโค้ง

Base Flange
miter flange
Miter Flange
  • คือส่วนของแผ่นโลหะที่ต่อจากขอบของงานโลหะแผ่นที่ถูกสร้างไว้แล้วและจะวางตัวตั้งฉากกับขอบนั้น
  • สามารถสร้าง Miter Flange สำหรับขอบของแผ่นชิ้นงานที่ต่อเนื่องจากขอบที่มีการทำ Miter Flange ไว้แล้วอย่างอัตโนมัติด้วยคำสั่ง Propagate

Insert -> SheetMetal -> Miter Flange

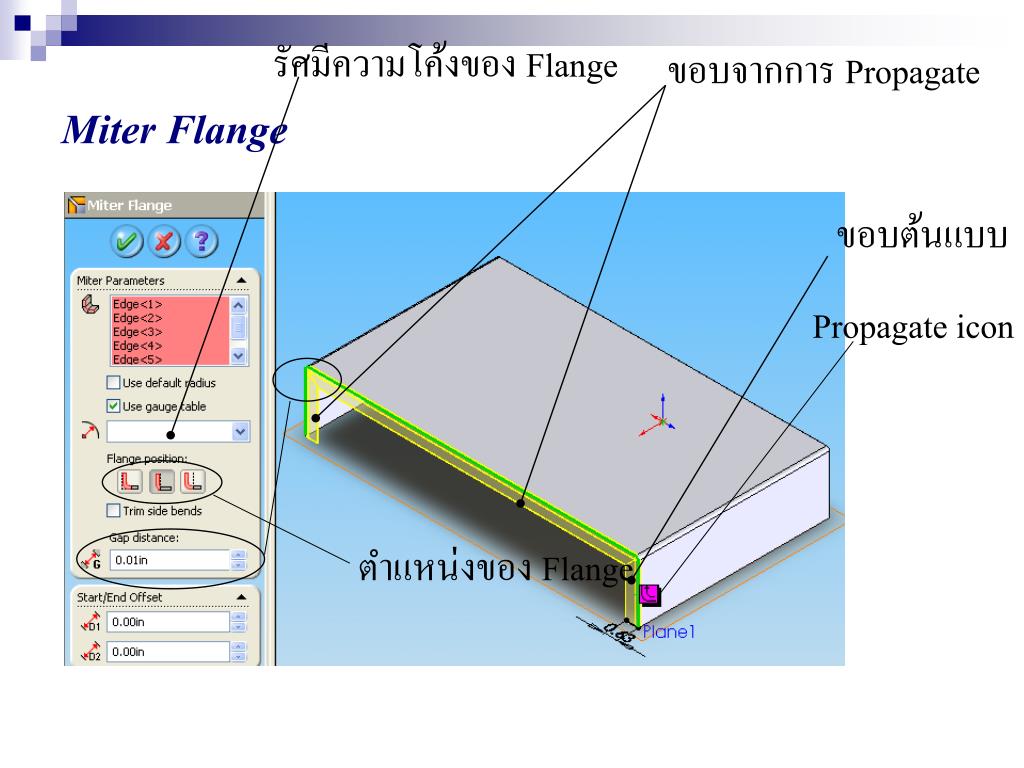

miter flange18

รัศมีความโค้งของ Flange

ขอบจากการ Propagate

Miter Flange

ขอบต้นแบบ

Propagate icon

ตำแหน่งของ Flange

edge flange
Edge Flange
  • คือแผ่นหรือครีบของงานโลหะแผ่นที่ต่อจากขอบของแผ่นชิ้นงานที่มีอยู่แล้วและสามารถกำหนดมุมเอียงและรูปแบบ(Profile) ตามต้องการได้

Insert -> SheetMetal -> Edge Flange

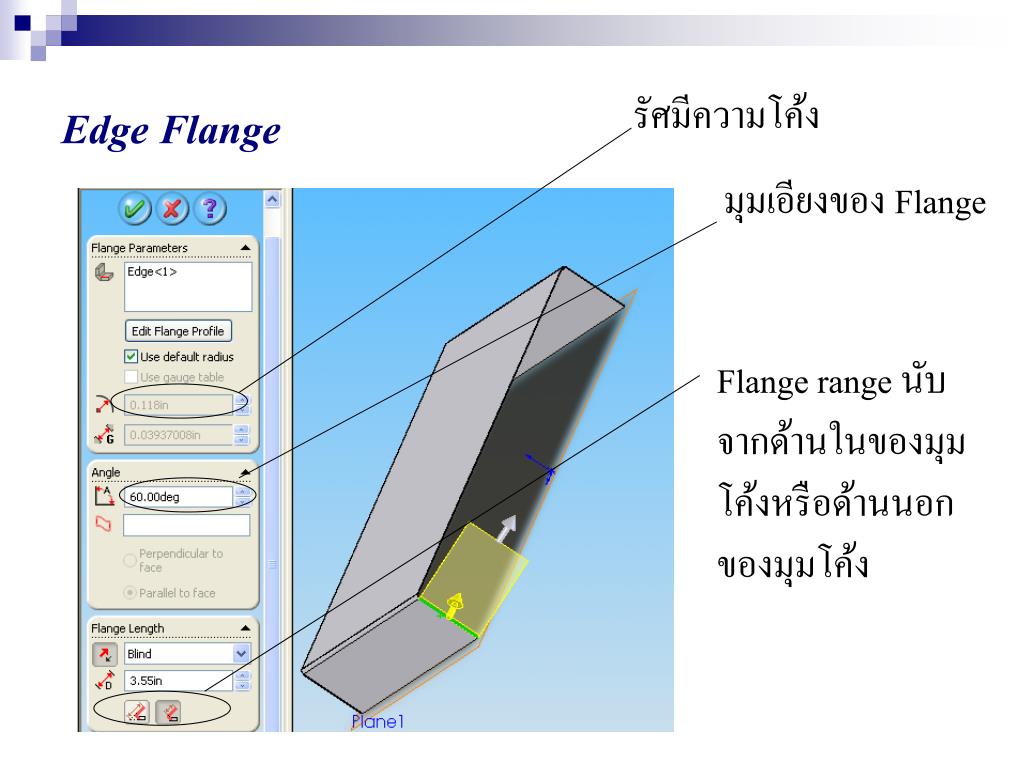

edge flange20

รัศมีความโค้ง

มุมเอียงของ Flange

Flange range นับจากด้านในของมุมโค้งหรือด้านนอกของมุมโค้ง

Edge Flange
edge flange21
Edge Flange
  • เราสามารถเรียก Edit Flange Profile และทำการ Sketch เพื่อเปลี่ยน Profile ของ Flange ได้เสมือนการ Sketch
pattern mirror
Pattern/Mirror
  • คำสั่ง Pattern/Mirror สามารถใช้ได้กับ Flange ในทุกแบบ
slide23

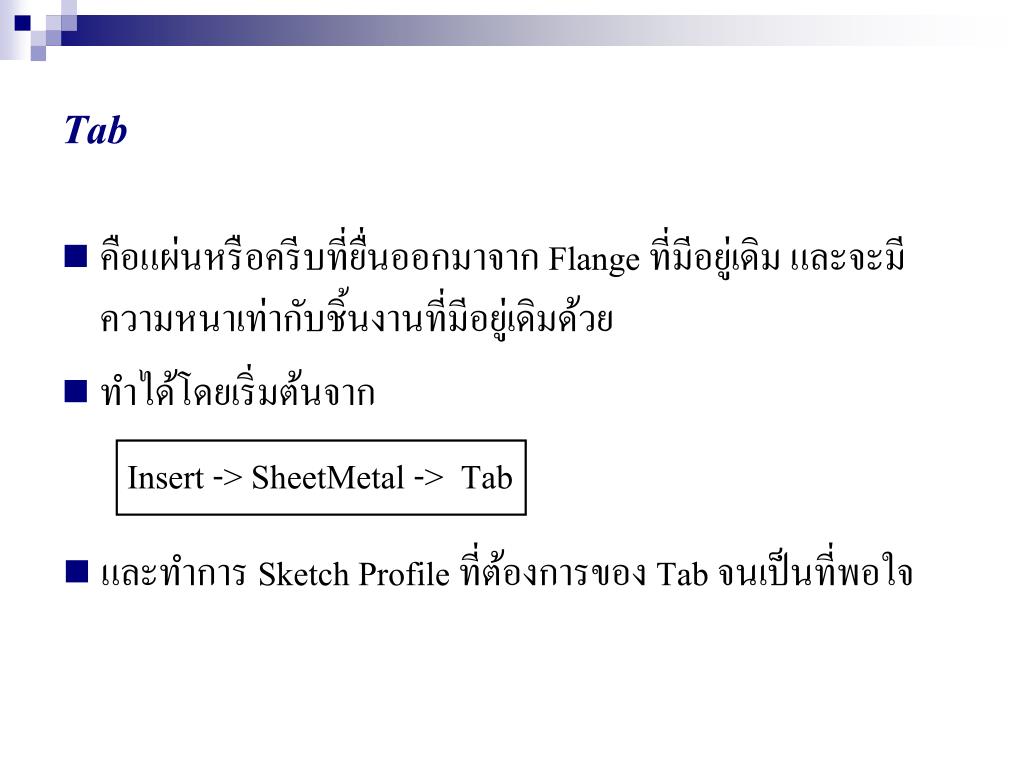

Tab
  • คือแผ่นหรือครีบที่ยื่นออกมาจาก Flange ที่มีอยู่เดิม และจะมีความหนาเท่ากับชิ้นงานที่มีอยู่เดิมด้วย
  • ทำได้โดยเริ่มต้นจาก

Insert -> SheetMetal -> Tab

  • และทำการ Sketch Profile ที่ต้องการของ Tab จนเป็นที่พอใจ
flattened
Flattened
  • คือการส่งให้ช้นงานแบบราบ
boss base cut

Cut Extrude

Boss Base/Cut
  • เราสามารถใช้คำสั่ง Boss Base หรือ Cut ในการปรับปรุง Flange ได้
flod unflod
Flod/Unflod
  • Unflod คือ การกำหนดให้Flange งอออกในระนาบเดียวกับ Fixed surface ที่กำหนด

Unflod

Fixed Surface

flod unflod28

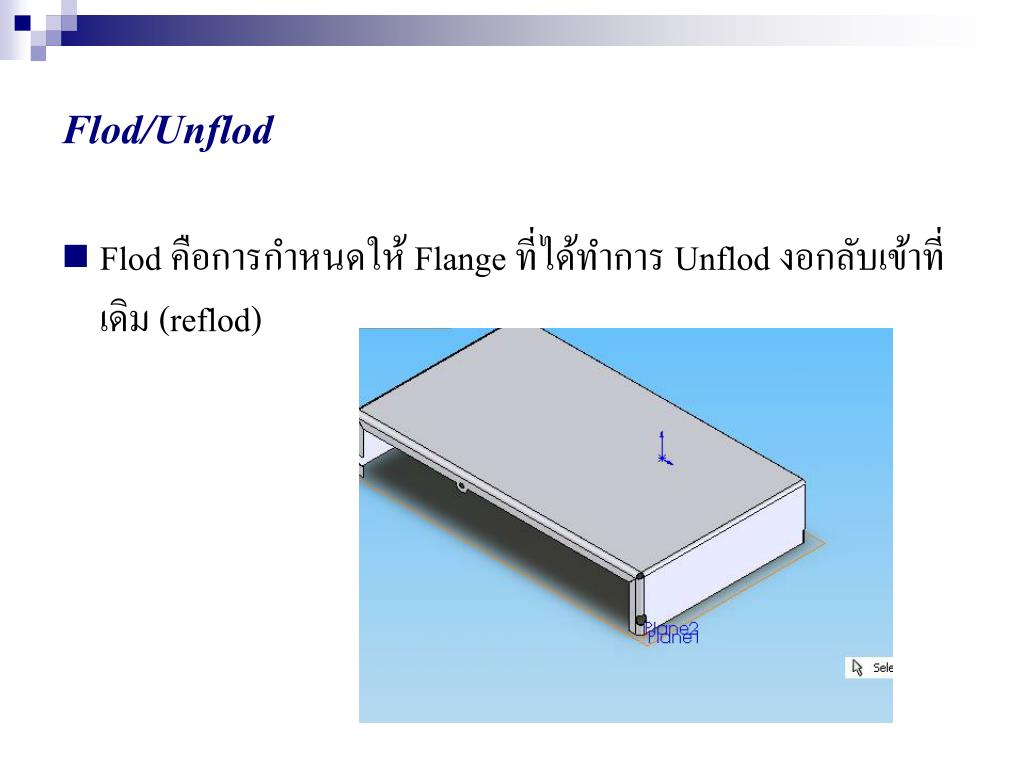

Flod/Unflod
  • Flod คือการกำหนดให้ Flange ที่ได้ทำการ Unflod งอกลับเข้าที่เดิม (reflod)
flod unflod29

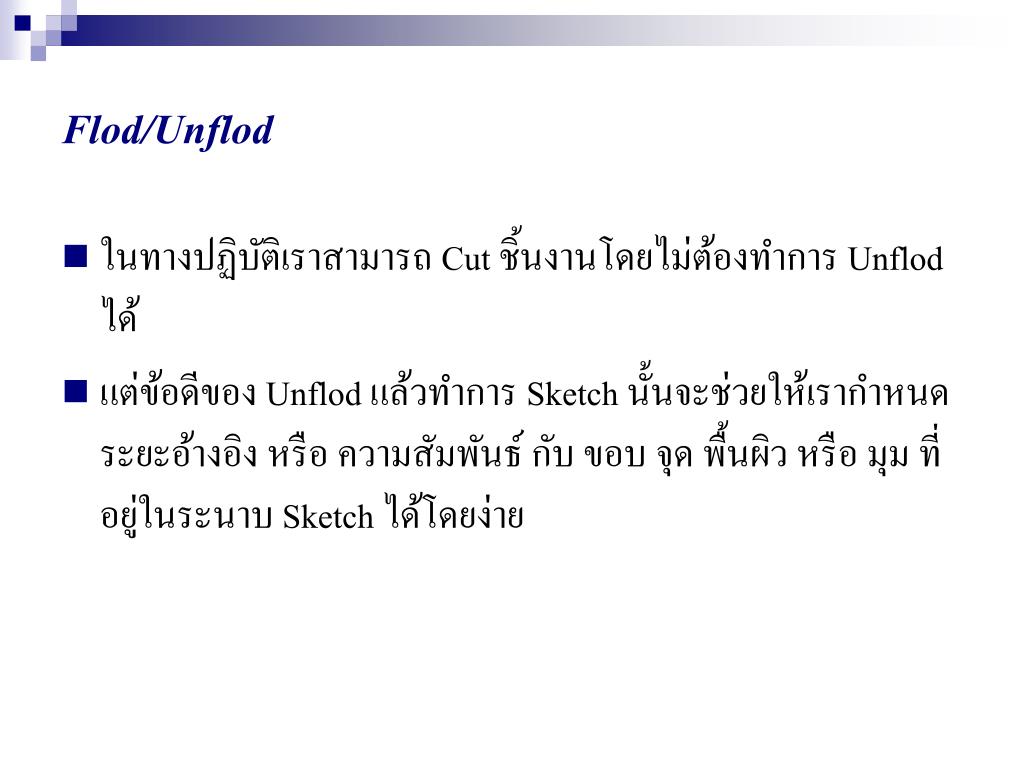

Flod/Unflod
  • ในทางปฏิบัติเราสามารถ Cut ชิ้นงานโดยไม่ต้องทำการ Unflod ได้
  • แต่ข้อดีของ Unflod แล้วทำการ Sketch นั้นจะช่วยให้เรากำหนดระยะอ้างอิง หรือ ความสัมพันธ์ กับ ขอบ จุด พื้นผิว หรือ มุม ที่อยู่ในระนาบ Sketch ได้โดยง่าย
slide30
Hem
  • คือการม้วนขอบของชิ้นงาน

Insert -> SheetMetal -> Ham

drawing

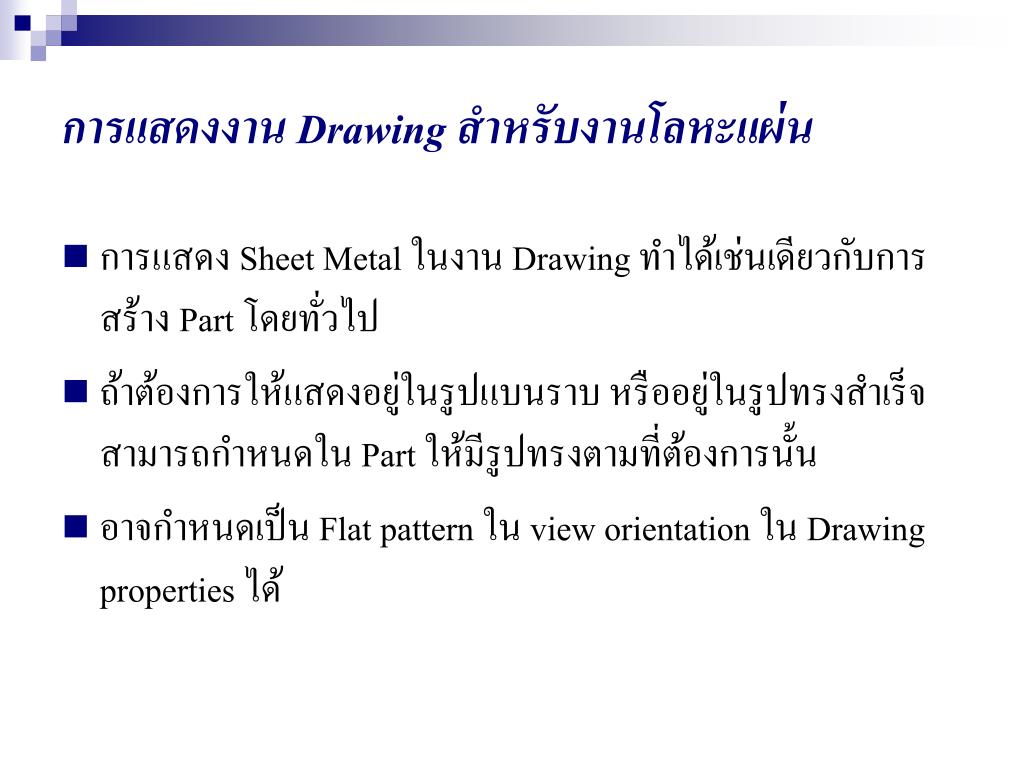

การแสดงงาน Drawing สำหรับงานโลหะแผ่น
  • การแสดง Sheet Metal ในงาน Drawing ทำได้เช่นเดียวกับการสร้าง Part โดยทั่วไป
  • ถ้าต้องการให้แสดงอยู่ในรูปแบนราบ หรืออยู่ในรูปทรงสำเร็จ สามารถกำหนดใน Part ให้มีรูปทรงตามที่ต้องการนั้น
  • อาจกำหนดเป็น Flat pattern ใน view orientation ใน Drawing properties ได้

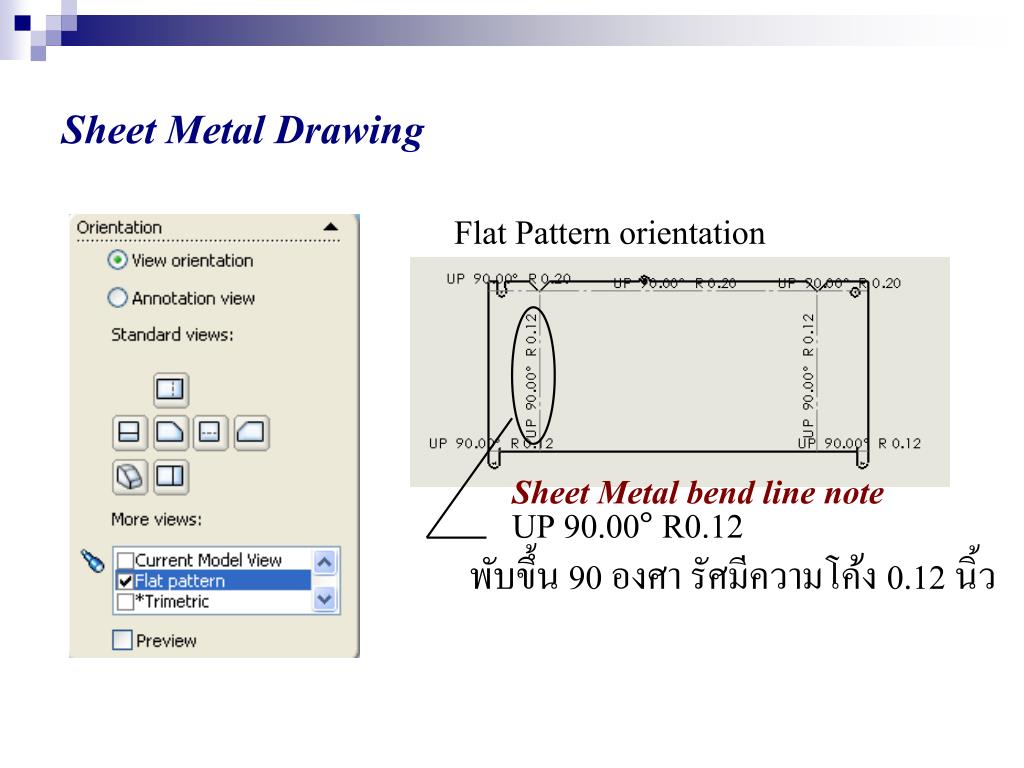

sheet metal drawing
Sheet Metal Drawing

Flat Pattern orientation

Sheet Metal bend line note

UP 90.00๐ R0.12

พับขึ้น 90 องศา รัศมีความโค้ง 0.12 นิ้ว

sheet metal drawing33
Sheet Metal Drawing
  • เราสามารถกำหนดให้ Sheet Metal bend line note เป็นแบบอาศัย Leader line บ่งชี้ได้โดยการกำหนดที่ Properties ของมัน

1. เลือก Sheet Metal bend line note

2. กดเมาส์ปุ่มขวา เรียก Properties

3. เลือก Always Show leader
