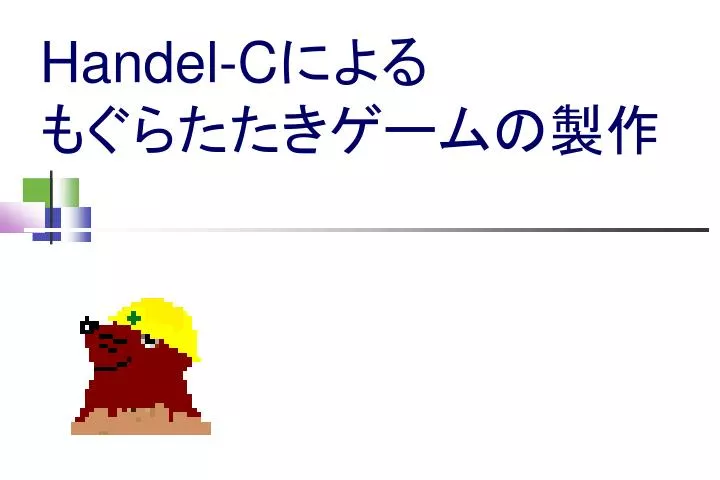

Handel-C によるもぐらたたきゲームの製作

Handel-Cによるもぐらたたきゲームの製作

発表項目 Handel-Cについてゲームの仕様・ルールの説明ゲームのデモプログラムの構造・流れについてまとめ

Handle-Cについて ANCI-Cの言語にハード（ＦＰＧＡ）設計の仕様を追加したもの　　並列処理・拡張ビット操作・ＲＡＭの使用などが可能 ※ＦＰＧＡ（Field Programmable Gate Array） …ハードウェアの回路をプログラミングによって設計することの出来るＬＳＩ

ゲームの仕様 クリックでゲーム開始ランダムに現れるモグラを　　　　　　　　　　　　マウスで動かすハンマーで叩く叩いた回数がスコアとしてカウントされる一定時間後に終了クリックするとゲームをリスタートできるハイスコアは保存される

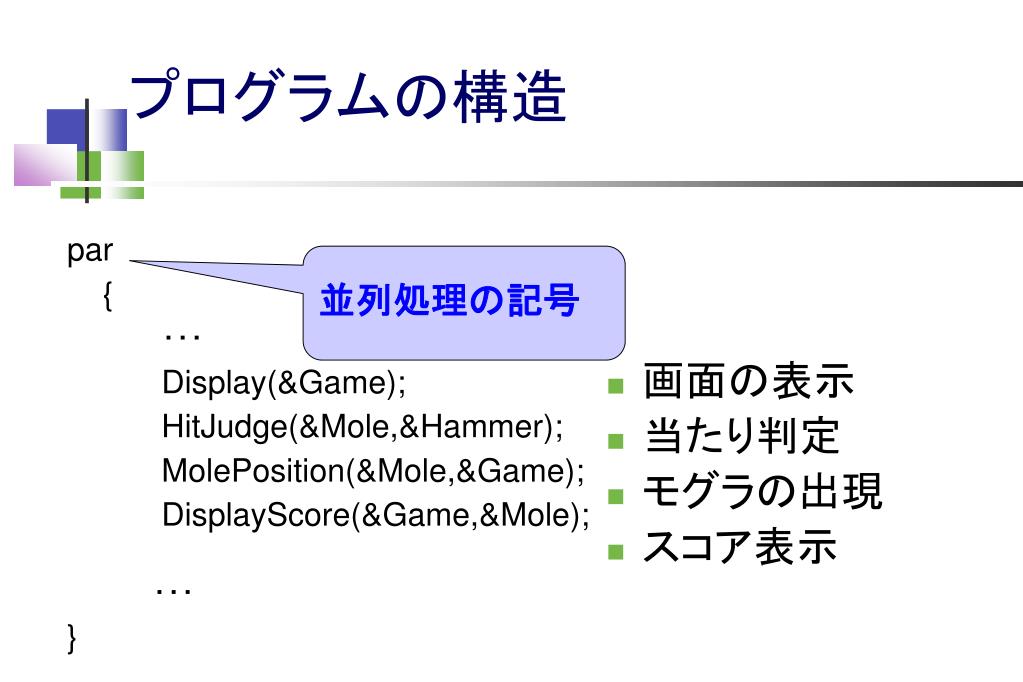

プログラムの構造 par { ･･･ Display(&Game); HitJudge(&Mole,&Hammer); MolePosition(&Mole,&Game); DisplayScore(&Game,&Mole); ･･･ } 並列処理の記号 • 画面の表示 • 当たり判定 • モグラの出現 • スコア表示

考察・改善点 モグラが正しく表示されない事がある　　　　　　　　　並列処理の同期に問題が？メモリの節約　　　　　　　　　　　　　　　　　　　　　　　　2次元配列などをRAMに置き換えるゲームの仕様の改良　　　　　　　　　　　　　　　　　　モグラを複数同時に出現させる、得点の　　　ランキングを表示など･･･

以下は質問対応用のスライド

画像の表示 １：茶色２：黒４：黄色６：白ＲＡＭの配列モグラの目 • ＲＡＭの値を参照して表示する • 実際のモグラは３２×３２の絵を8枚用意

アニメーション 　４×４ビットの絵が2枚の場合 0b1 0１ 0１　　　　　同じ座標でも上位１ビットで　　　絵を選択し,動きを見せている 1, 1, 1, 1, 1, 0, 0, 1, 1, 0, 0, 1, 1, 1, 1, 1, 1, 0, 0, 1 0, 1, 1, 0, 0, 1, 1, 0, 1, 0, 0, 1 絵の選択Ｙ座標Ｘ座標

ランダムなモグラの出現方法 マウスの座標をもとにして単純な計算を行っている　画面上の座標は非常に細かいので　　　　　　　　　　　　様々な値が得られる欠点：ゲーム中マウスを止めると　　　　　　モグラは単純な動きしか見せない

ＦＰＧＡについて ソフトウェアで回路シュミレーションを　　　　　　　　　　　　　　　　　　　　　　　　行うよりも高速１つからでもＩＣ化可能パソコンで設計後、短時間での　　　　　　　　　　　　　　　　　　　　　　　　回路実現が可能専用ＬＳＩよりも動作が遅く、高価

Handle-Cの拡張ビット操作 • ビットデータ抽出a<-2 0b10(下位2ビット) • ビットデータ破棄　　　　　a¥¥3 0b011(上位３ビット) • ビットデータ選択　　　　　　　　　　a[4:2] 0b110 • ビットデータ結合　 a<-2@a[5:4] 0b1001 など unsigned 6 a = 0b011010 の時
