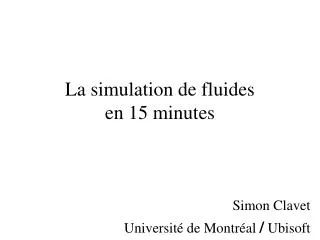

  1. La simulation de fluidesen 15 minutes Simon Clavet Université de Montréal / Ubisoft

  2. Plan • Fumée • Feu • Eau • Boue

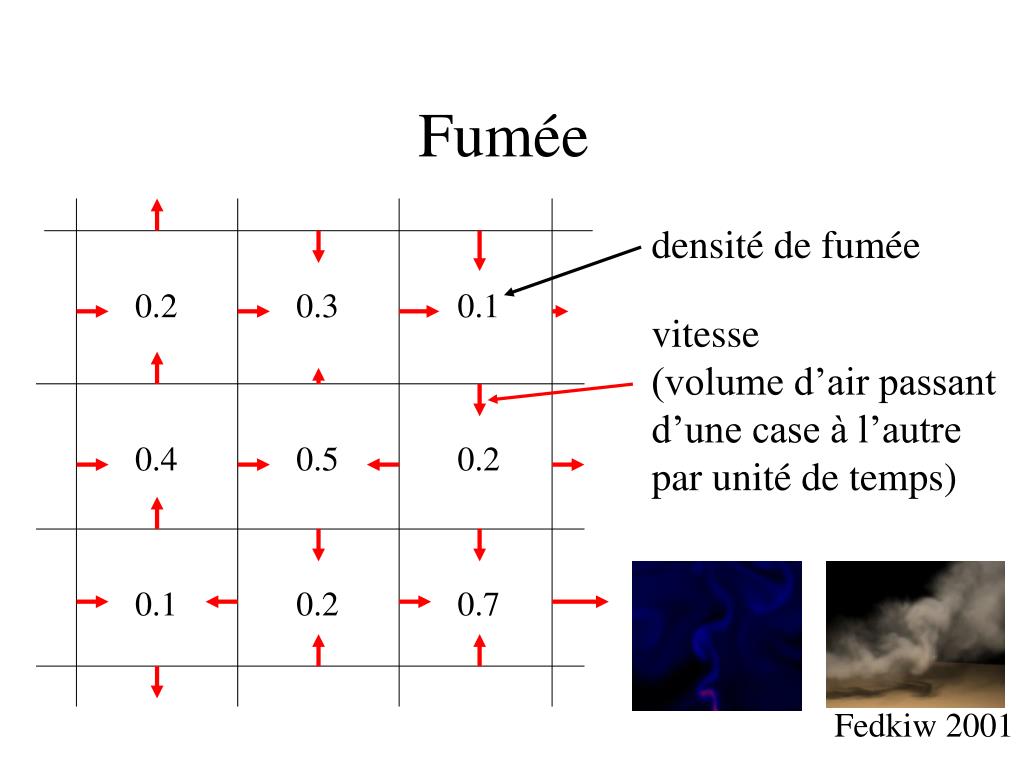

  3. Fumée densité de fumée 0.2 0.3 0.1 vitesse (volume d’air passant d’une case à l’autre par unité de temps) 0.4 0.5 0.2 0.1 0.2 0.7 Fedkiw 2001

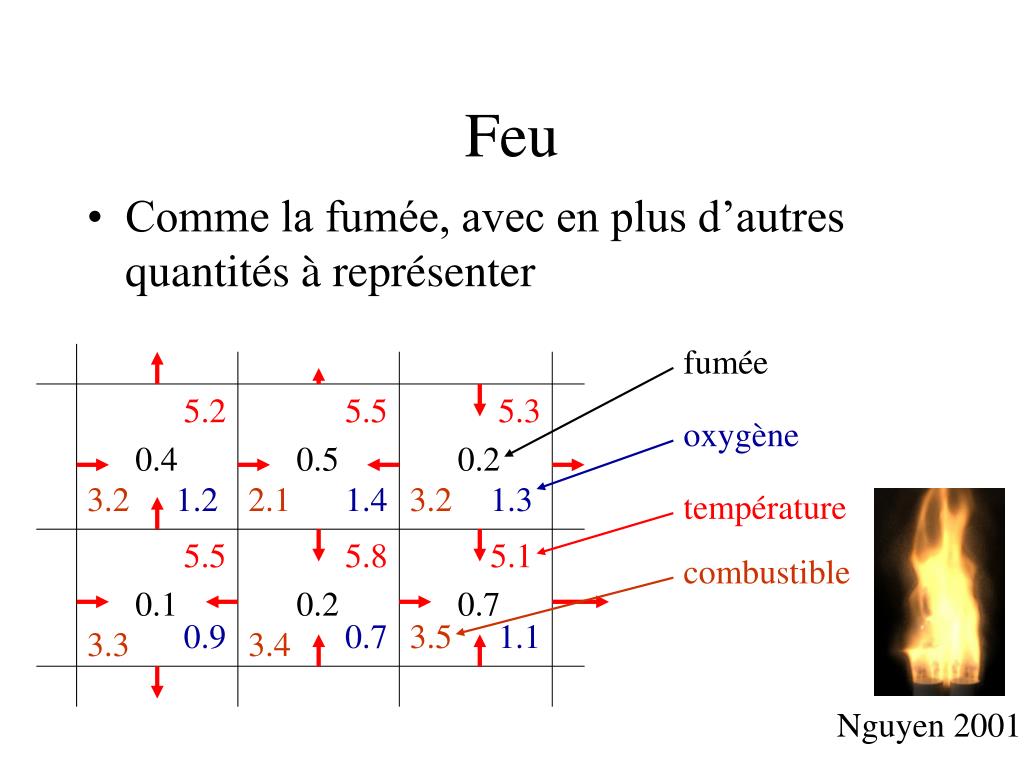

  4. Feu Comme la fumée, avec en plus d’autres quantités à représenter fumée 5.2 5.5 5.3 oxygène 0.4 0.5 0.2 3.2 1.2 2.1 1.4 3.2 1.3 température 5.5 5.8 5.1 combustible 0.1 0.2 0.7 0.9 0.7 3.5 1.1 3.3 3.4 Nguyen 2001

  5. Eau • Champ de hauteurs • Grille 3D • Particules

  6. Une hauteur pour chaque position horizontale Somme de sinus Eau (Champ de hauteurs) + + • Grille 2D (Colonnes d’eau)

  7. Eau (Grille 3D) Difficulté: représenter adéquatement la surface Explicite (mesh) air eau

  8. Eau (Grille 3D) Difficulté: représenter adéquatement la surface Explicite (mesh) Implicite (% eau) 0.0 0.48 0.25 1.0 0.92 0.45

  9. Eau (Grille 3D) Difficulté: représenter adéquatement la surface Explicite (mesh) 0.01 Implicite (% eau) 0.25 0.9 Implicite (distance) 0.02 -1.1 -0.4 Enright 2002

  10. Eau (Particules) Les particules se déplacent selon leur vitesse, et exercent des forces sur leurs voisines

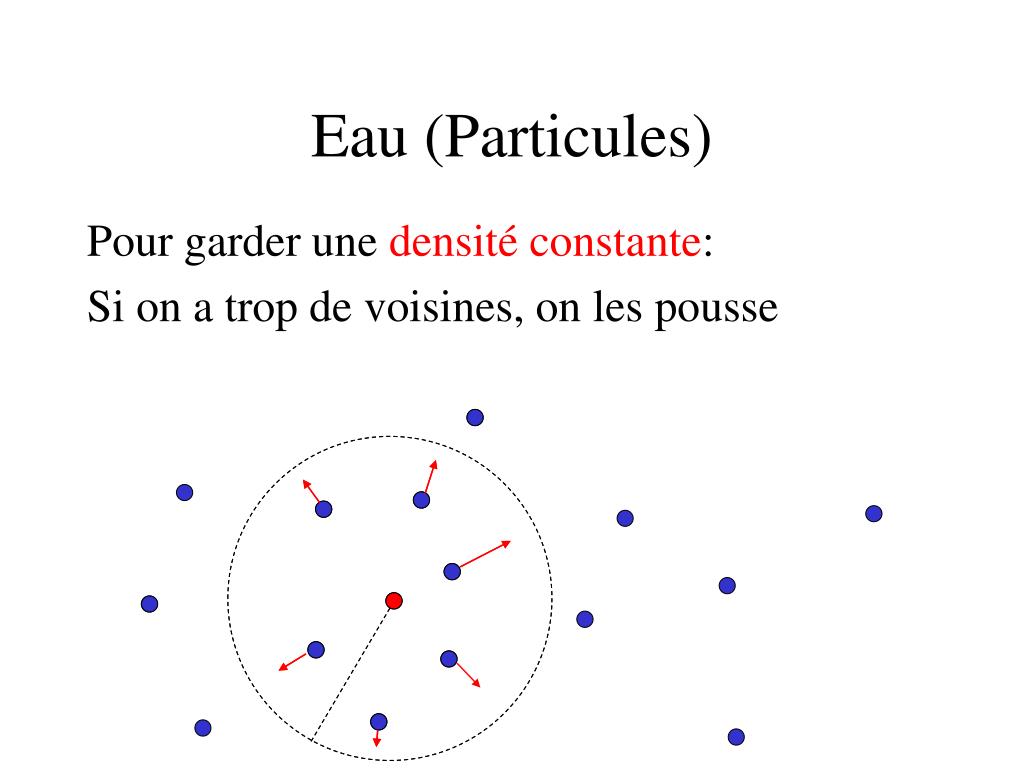

  11. Eau (Particules) Pour garder une densité constante: Si on a trop de voisines, on les pousse

  12. Eau (Particules) Pour garder une densité constante: Si on n’a pas assez de voisines, on les tire

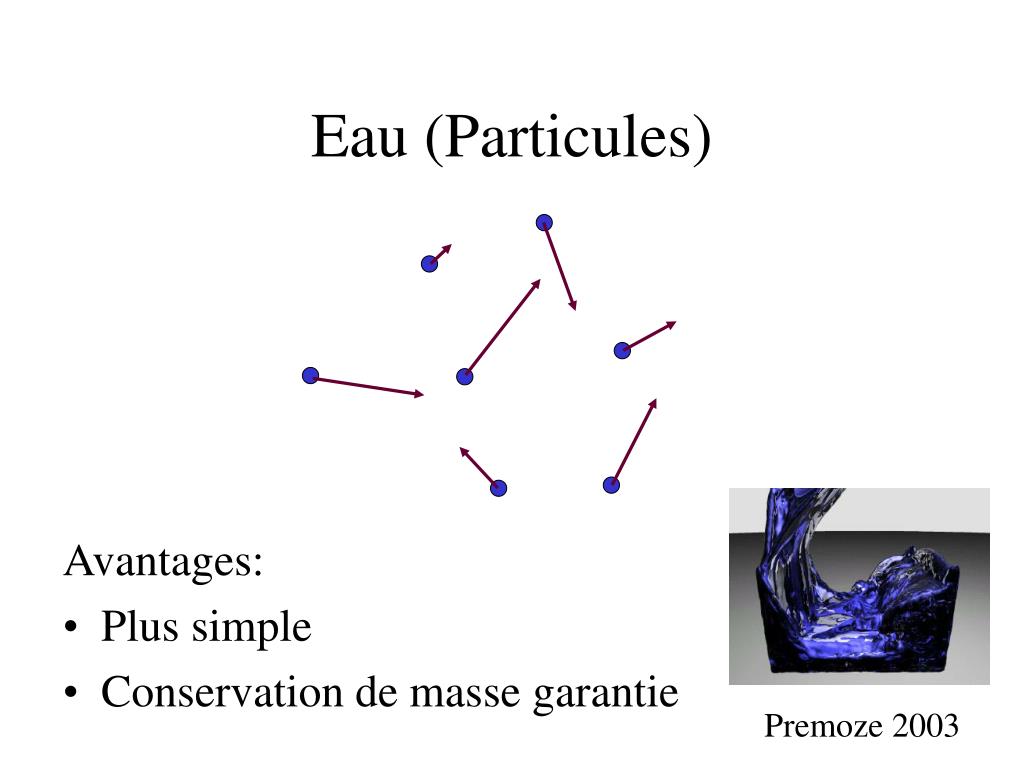

  13. Eau (Particules) Avantages: • Plus simple • Conservation de masse garantie Premoze 2003

  14. Boue Viscosité Élasticité Plasticité

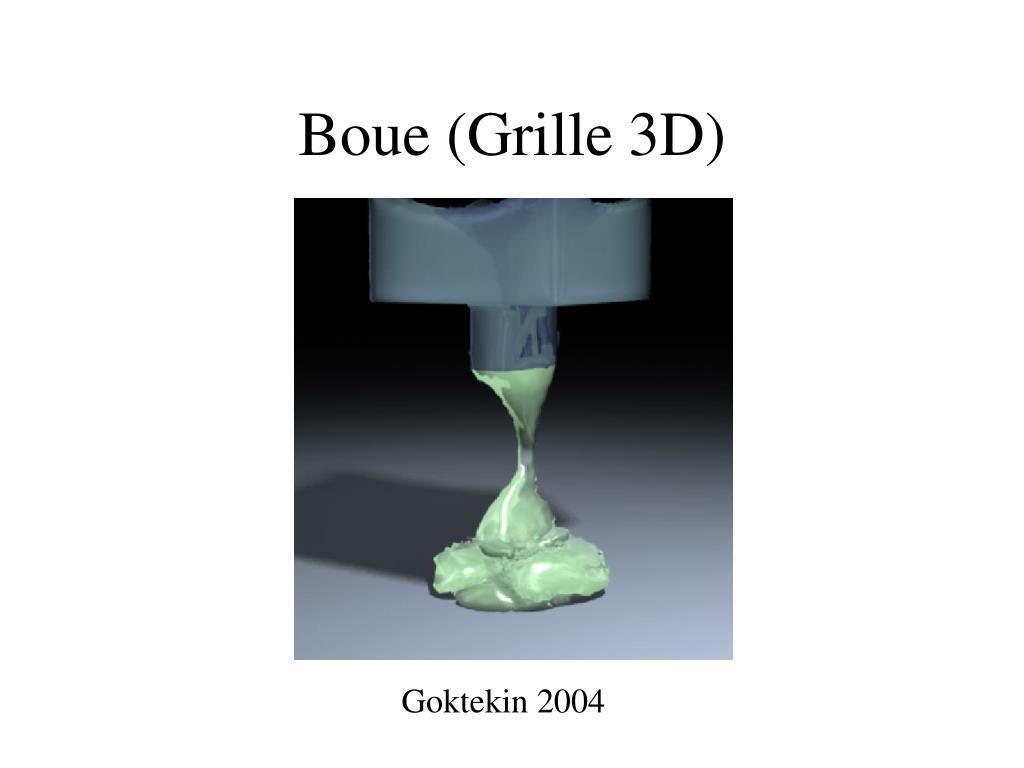

  15. Boue (Grille 3D) Goktekin 2004

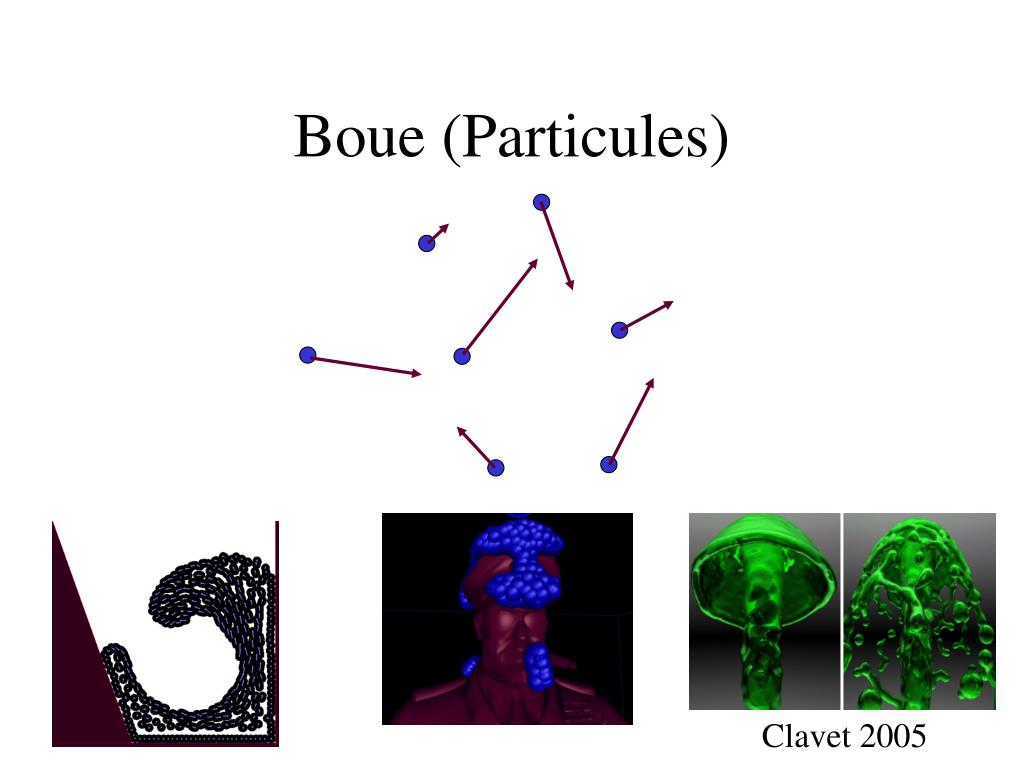

  16. Boue (Particules) Clavet 2005

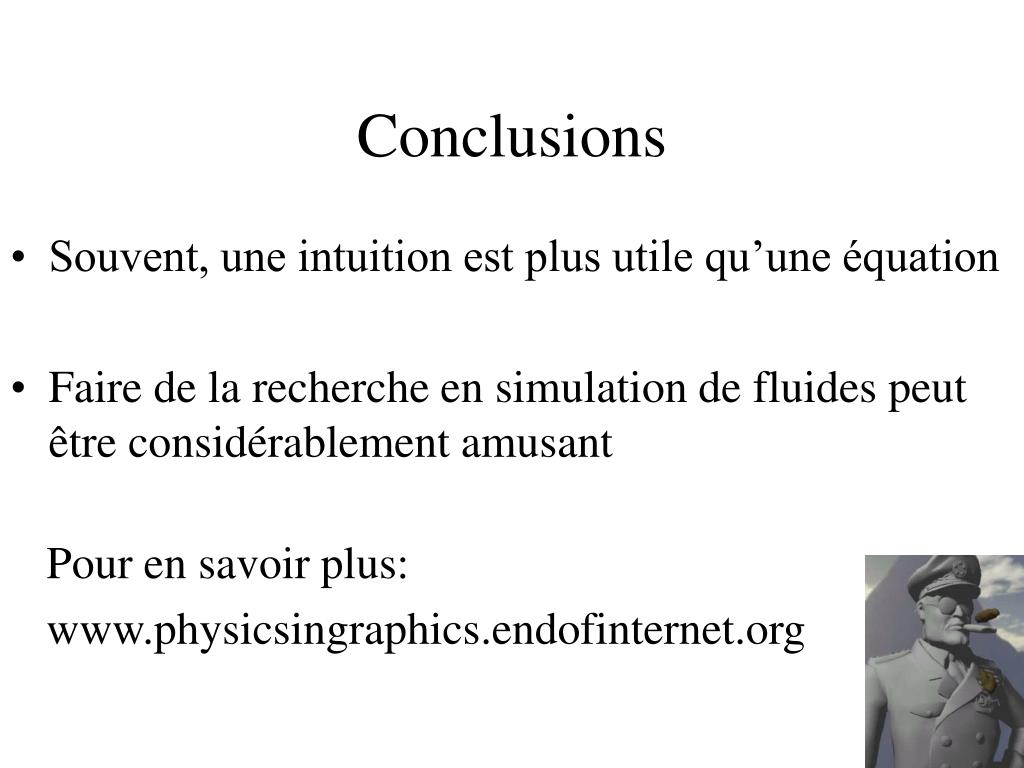

  17. Conclusions • Souvent, une intuition est plus utile qu’une équation • Faire de la recherche en simulation de fluides peut être considérablement amusant Pour en savoir plus: www.physicsingraphics.endofinternet.org
