slide1

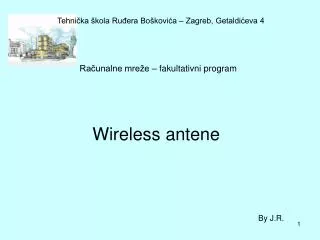

Tehnička škola Ruđera Boškovića – Zagreb, Getaldićeva 4

Računalne mreže – fakultativni program

Wireless antene

By J.R.

slide2

Antena je naprava koja služi za odašiljanje i prijam

  • elektromagnetske energije radijskih frekvencija
  • Pretvara elektromagnetsku energiju iz prijenosnog
  • voda u trodimenzionalni prostorni val i usmjerava
  • ga u željnom pravcu.
  • Antene se međusobno razlikuju prema svojim električnim
  • karakteristikama (parametrima):
  • Polarizacija antene
  • Dijagram usmjerenosti
  • Pojačanje antene (dobitak)
  • Impedancija antene
slide3

Polarizacija antene

  • Parametar koji opisuje orijentaciju ravnine električnog
  • polja antene u odnosu na površinu Zemlje
  • Polarizacija može biti: linearna i kružna.
  • Wireless antene u pravilu imaju linearnu polarizaciju
  • Linearna polarizacija može biti: vertikalna, horizontalna
  • i kombinirana
  • Prijamna i odašiljačka antena moraju biti jednako polari-
  • zirane
slide6

b) Usmjerenost antene – dijagram zračenja

  • - Dijagram zračenja pokazuje relativnu jakost polja antene
  • na konstantnoj udaljenosti u slobodnom prostoru
  • Pokazuje jačinu zračenja odašiljačke antene, ali isto tako
  • i jačinu signala koju dobivamo u tom pravcu na
  • prijamnoj anteni.
  • Prikaz je u polarnom koordinatnom sustavu u horizontalnoj
  • ili vertikalnoj ravnini.
slide8

Dijagram usmjerenosti u 3D prikazu

Poluvalni dipol

Yagi antena

slide9

Pojačanje antene (dobitak)

  • - Pokazuje pojačanje signala u dBi u zadanom pravcu u
  • odnosu na snagu koju bi emitirala antena sa kružnim
  • zračenjem (izotropna).
  • - Svaka je antena dizajnirana da poveća snagu u željenom
  • pravcu, a smanji je u neželjenim pravcima.
  • Dobitak antene je recipročan, što znači da je isti za
  • odašiljanje i za prijam.
slide10

Impedancija antene (om)

  • Otpor koji antena pruža protjecanju antenske struje
  • Otpor antene i otpor kabela moraju biti jednaki
  • Uobičajene vrijednosti impedancija: 50 i 75 oma
slide11

Vrste antena

  • Veliki je broj različitih vrsta wireless antena
  • Dvije osnovne skupine:
  • - neusmjerene antene (omnidirekcijske)
  • - usmjerene antene (direkcijske)
  • - Omnidirekcijske antene imaju pristupne točke,
  • ali i klijenti koji su mobilni
  • Direkcijske antene imaju klijenti u mreži i sustavi za
  • prosljeđivanje (relejni) - stacionarni
slide12

Omnidirekcijska antena

Direkcijska antena
