  1. Chap 10. 네크워크 관리 정보보호

  2. 목 차 1. SNMP 기본 개념 2. SNMPv1 공유 집단 설비 3. SNMPv2 정보보호 설비

  3. 네트워크 규모의 확대 • 경향 • 네트워크와 네트워크에 관련된 자원과 분산 응용들은 조직에 있어 반드시 필요한 것으로 인식 • 보다 많은 일들이 네트워크나 네트워크의 일부분을 잘못 또는 무력하게 하거나 아니면 그 성능을 심각한 수준으로 떨어뜨릴 수 있다. • 특징 • 대규모 네트워크는 하나로 통합되기 힘듦 • 한 사람의 노력으로 운용되기 힘듦 • 요구 사항 • 시스템의 복잡성으로 인해 자동화된 네트워크 관리 도구를 요구하게 됨 • 관리의 편리성과 효율성을 높이기 위해 네트워크 관리에 대한 표준안 개발

  4. 1. SNMP(Simple Network Management protocol)의 기본개념 • 개요 • 점점 복잡한 환경에서 네트워크를 관리하기 위해 만들어진 표준안 • 현제 가장 널리 사용되고 있는 표준 • 1988년에 최초 발표 • 서비스, 프로토콜, 관리에 관한 정보 베이스 담당

  5. 구성 요소 • 관리 스테이션 • 네트워크 대행자와 네트워크 관리 시스템간의 인터페이스 역할 • 관리 대행자 • 주요 기반 시설(호스트, 브리지, 라우터, 허브)을 관리 스테이션이 관리 할 수 있도록 SNMP와 묶는 역할 • 관리 정보 베이스(MIB: management Information Base) • 모든 자원은 객체로 표현되며, 이러한 객체들을 집합을 MIB라 한다. • 네트워크 관리 프로토콜 • 관리 스테이션과 대행자를 연결시켜 주는 기능 • TCP/IP네트춰크 관리에 사용되는 프로토콜은 SNMP이다. • 관리 스테이션이 대행자에 있는 객체를 검색 및 설정하도록 도와 줌: Get, Set • 대행자가 특정 EVENT에 대해 관리 스테이션에게 통보할 수 있게 해줌: Trap

  6. 개요 • 응용 레벨 프로토콜이 TCP/IP 프로토콜 수행자의 일부분이 되도록 설계 • UDP상에서 운영 • 관리자 프로세스 => SNMP를 사용 • 중앙 MIB에 대한 엑세스 제어 및 네트워크 관리자에 대한 인터페이스 제공 • 대행자 프로세스 • SNMP의 메시지를 해석하고 대행자의 MIB를 제어 • 그림 10.1 - SNMP 프로토콜 환경 • 관리 응용 동작의 세 가지 유형 • GetRequest, GetNextRequest, SetRequest : GET과 SET 의 변형 • 대행자 • 관리자 -> 관리 응용까지의 GetRespones전달 • MIB와 현재 관리된 자원에 영향을 준 사건에 대한 trap 메시지 전달

  7. 그림 10.1 SNMP 역할(455) SNMP 관리 스테이션 SNMP 대행자 관리 응용 관리된 자원 SNMP 관리된 객체 응용 메시지 객체 GerRequest GetNextRequest SetRequest GetResponse Trap GerRequest GetNextRequest SetRequest GetResponse Trap SNMP 관리자 SNMP 대행자 SNMP 메시지 UDP UDP 네트워크 또는 인터넷 IP IP 네트워크-종속프로토콜 네트워크-종속프로토콜

  8. SNMP 기본 개념 - Proxies • SNMPv1 • 관리스테이션은 물론 모든 대행자는 UDP와 IP를 지원해야 함. • SNMPv1를 구현하지 못하는 장치들을 수용하기 위하여 대리인 개념 개발 • SNMP 대행자가 하나 또는 그 이상의 장치에 대해 대리인 처럼 동작 • 그림 10.2 설명 • 관리 스테이션 -> 해당 대리 대행자에게 장치에 관한 질의를 보냄 • 대리 대행자 -> 각 질의를 장치에 의해 사용되는 관리 프로토콜로 변환 • 대행자 -> 대리 대행자에게 응답를 보냄 • 대리 대행자 -> 관리 스테이션으로 응답을 보냄 • 장치 -> 대리인에게 어떤 종류의 사건 통지 • 대리인 -> 트랩 메시지 형태로 관리 스테이션에 통보

  9. 그림 10.2 대리인 구성(456) 대리인 대행자 관리 스테이션 대리된 장치 매핑 기능 관리자 처리 관리자 프로세스 대행자 프로세스 대리된 장치에 의해 사용된 프로토콜 구조 SNMP SNMP 대리된 장치에 의해 사용된 프로토콜 구조 UDP UDP IP IP 네트워크-종속 프로토콜 네트워크-종속 프로토콜 네트워크-종속 프로토콜 네트워크-종속 프로토콜

  10. SNMPv2 • TCP/IP프로토콜 뿐만 아니라 다른 여러 가지 프로토콜 사용도 가능하게 함 • SNMPv2는 OSI프로토콜에서 실행되게 설계 • 다양한 네트워크 구성을 관리할 수 있도록 사용되어짐 • SNMPv2를 실행할 수 없는 모든 장치들은 오직 대리인 방법을 통해 관리 • SNMPv1 역시 여기에 해당 • 장치에서 SNMPv1용 소프트웨어 실행 • SNMPv2관리자로부터 SNMPv2대행자와 SNMPv1 대행자 소프트웨어를 실행할 수 있는 대리인 장치에 의해 실행 • SNMPv2는 대리인 장치들이 SNMPv2를 지원하는 고유의 대리인 관계를 지원 • SNMPv2 대행자는 대행자로서 활동하고 있는 SNMPv2노드와 통신 • 대행자로서 활동하던 노드들은 대리인 장치로 움직이기 위해 대행자처럼 행동 • 사용자 계층을 형성하고 네트워크 관리 시스템을 분산시키는 것을 가능하게 함

  11. SNMP 기본 개념 -SNMPv2 • 기존의 SNMP의 단점 • 분산 네트워크 관리의 지원 부족 • 기능적인 결함 • 정보보호 결함 • 장점 - 간단성 • 기본적인 네트워크 관리 도구의 세트가 쉽다. • 구성이 간편한 패키지 제공 • 기존의 SNMP의 문제점 개선

  12. 분산 네트워크 관리 • 중앙 집중형 네트워크 관리 방법과 분산 네트워크 관리 방법 지원 • 각 관리자간의 확인된 사실 통보가 가능 • M2M MIB를 통해 상위 및 하위 관리자간의 통신 지원 • 경보 그룹 : MIB내에서 객체를 감시, 기준값을 초과하는 객체에 대한 경고 • 사건 그룹 : 사건의 설명과 구성을 위한 객체들의 모음 • 공고 발생 : 경보 그룹과 기준값이 교차되는 경우 및 망의 이상 발생시 생성 • 사건과 경보를 통한 네트워크 관리 예 • 망에 대한 에러를 갖는 패킷율이 기준값을 넘게되면 망의 결함 표시 • 만약 LAN에 많은 트래픽이 발생되어 기준값을 초과하게되면, 응답시간의 로드가 불안전하게 됨 • 관리 스테이션이 경보를 울리게 됨

  13. 기능적인 향상 • 간단한 명령어를 통한 네트워크 관리가 가능 명령어 설명 방향 SNMPv1 SNMPv2 GET 명령어에 나타난 각 객체에 대하여 해당 객체의 값을 돌려줌 관리자-> 대리인 0 0 GETNEXT 명령어에 나타난 각 객체에 대하여 MIB에 있는 다음 객체 값 RETURN 관리자-> 대리인 0 0 GETBULK 명령어에 나타난 각 객체에 대하여 MIB에 있는 다음 N객체 값 RETURN 관리자-> 대리인 0 SET 객체에 대해 대응되는 값 할당 관리자-> 대리인 0 0 TRAP 의뢰받지 않은 정보 전송 대리인-> 관리자 0 0 INFORM 의뢰받지 않은 정보 전송 관리자-> 대리인 0 Response 관리자의 요구에 응답 대리인-> 관리자 0 0

  14. 정보보호 향상 • SNMPv1은 정보보호에 있어 취약점을 가지고 있었음 • 권한이 없는 제 3자가 관리자인것처럼 위장할 수 있음 • 대리인이 GET과 SET을 운영하는 것을 막을 방법이 없다. • 네트워크 감시를 위한 기준값 설정 및 구성을 방해 • 오직 엑세스 제어만이 가능 • SNMPv2에서 추가된 정보보호 특징 • 인증 : 메시지 및 사용자 인증 가능 • 프라이버시 : 도청으로부터 전송된 데이터의 보호, 프라이버시는 SNMP 메시지를 암호화함으로서 획득된다.

  15. 2. SNMPv2 공유 집단 설비- 공유 집단과 공유 집단 명 • 대행자 • 로컬 MIB관리, 관리자의 MIB사용 범위 및 방법 제어 • 인증 서비스 : 오직 권한을 부여한 관리자만이 액세스를 제어한다. • 액세스 방법 : 관리자에 따라 서로 다른 액세스 권한 부여 • 대리인 서비스 : 대행자는 다른 대행자에게 대리인으로 행동할 수 있다. • 공유 집단 • SNMP 대행자와 SNMP관리자 집합간의 관계를 의미 • 대행자는 공유 집단에 대해 인증, 액세스 제어, 대리인 특성에 대한 조합 확립 • 공유 집단 명 • 각 공유 집단은 단일의 집단 이름을 써야 한다.

  16. SNMPv2 공유 집단 설비- 인증 서비스 • SNMPv1 • 메시지의 출처와 수령인을 확인하는 기능을 가지고 있음 • 인증을 이해 약한 구조를 제공 • 관리자-> 대행자로 가는 모든 메시지는 집단의 이름을 보유 : 패스워드 역할 • 발송인이 패스워드를 알면 메시지는 인증된 것으로 가정 • 인증의 제한된 형식 • 네트워크를 감시하는 GET과 TRAP 동작만 허용 • SET 동작을 통한 네트워크 제어 • 아주 세밀한 영역 • 패스워드를 검사하는 단순 기능에서 암호/복호를 사용하는 안전한 인증 기능을 제공할 수 있다.

  17. SNMPv2 공유 집단 설비- 엑세스 방법 • 대행자의 액세스 제어 • 관리자 집합에 대한 액세스를 자신의 MIB에 제한 • 서로 다른 관리자에게 서로 다른 MIB의 종류 제공 • SNMP MIB 뷰 : MIB에 있는 객체의 서브 셋으로 각 공유 집단 별로 제공할 수 있다. • SNMP 액세스 모드를 통해 규정된 MIB 서브 셋의 접근을 통제한다. • 동일한 VIEW상에서는 동일한 액세스 모드를 갖는다. • 종류 : READ-ONLY, READ-WRITE

  18. 그림 10.5 관리적인 개념(464) SNMP Set of SNMP SNMP SNMP 대행자 관리자 MIB 관점 액세스 모드 SNMP 공동체 (공동체 이름) SNMP 공동체 프로필 SNMP 액세스 정책

  19. 3. SNMPv2 정보보호 설비 -위협 요소 • 노출 • 패스워드를 바꾸는 SET명령의 관찰을 통해 새로운 패스워드를 알 수 있다. • 정당한 사용자로의 가장 • 엔티티에 대한 관리 운영자인 것처럼 위장 • 메시지 내용의 변경 • 메시지 순서와 시간 조정 • 재정열, 지연, 비 권한 운영을 통해 가능 • 서비스 부인 • 관리자와 대행자간의 정보 교환을 막을 수 있다. • 트래픽 분석 • 관리자와 대행자간의 일반적인 트래픽 흐름을 파악할 수 있다. • 상기 4가지는 확인된 사실이며, 나머지는 확인 중에 있다.

  20. SNMPv2 정보보호 설비 -서비스 • 프라이버시 • 엿듣기나 도청으로부터 전송 데이터 보호 • 오직 지정된 수신자만이 원 메시지를 복구하는 것이 가능해야 함 • 인증 • 데이터의 무결성과 송수신자의 무결성이 보장되어야 한다. • 액세스 제어 • 인증된 사용자만이 특정 관리 정보 베이스를 액세스 할 수 있도록 보장하는 것 • 특정 부분의 수정과 액세스를 권한을 가진 개인들과 프로그램에 제한

  21. SNMPv2 정보보호 설비 -메시지 형식 • 헤더 • 다섯 개의 필드로 구성 • srcParty : 메시지를 송신하는 당사자 확인용 • dstParty : 메시지를 수신하는 당사자 확인용 • context : MIB 로컬 액세스 구문 • authInfo : 인증 프로토콜에 관한 정보 • privDst : 수신 당사자의 식별자 표현 • PUD : 관리 명령어 수록 • 그림 10. 6 참조

  22. 그림 10.6 SNMPv2 메시지 형식(467) privDst authInfo desParty srcParty context PDU (a)일반 형식 privDst O-lengthOCTET STRING desParty srcParty context PDU (b)인증을 제공하지 않은 메시지 privDst digest dstTimestamp srcTimestamp desParty srcParty context PDU (c)인증은 제공되지만 기밀성은 제공안됨 암호화됨 privDst O-lengthOCTET STRING desParty srcParty context PDU (d) 기밀성은 제공되지만 인증은 제공안됨 암호화됨 privDst digest dstTimestamp srcTimestamp desParty srcParty context PDU (e) 기밀성과 인증을 제공

  23. SNMPv2 정보보호 설비 -프라이버시 • 프라이버시 프로토콜 관련 변수 • partyPrivProtocol • 노출로 부터 프라이버시 프로토콜 및 메커니즘에 의해 보호 • noPriv : 노출에 대해 보호되지 않음을 의미 • partyPrivPrivate • 프라이버시 프로토콜을 지원하기 위해 필요한 비밀 값 (ex. 비밀키) • partyprivPublic • 프라이버시 프로토콜을 지원하는데 필요한 모든 공개 값을 나타냄(ex. 공개키)

  24. 그림 10.7 SNMPv2 메시지 전송과 수신(469) dstParty scrParty PDU 준비 Yes 인증이 요구되는가? 인증 수행 authInfo  o-length OCTET STRING autoInfo dstParty scrParty PDU 암호화한다 Yes 프라이버시가 요구되는가? SnmpPrivMsg를 구성하기 위해 privDst를 준비한다

  25. 그림 10.7 SNMPv2 메시지 전송과 수신(469) privDst 타당한가? No 메시지를 무시한다 이 목적지 당사자에 대해 프라이버스가 요구되는가? autoInfo dstParty scrParty PDU 복호화한다 Yes No 이 목적지 당사자에 대해 인증이 요구되는가? Yes 인증 수행 인증된 결과 No No 액세스가 허용되는가? 메시지를 무시한다 Yes 관리운용을 수행한다

  26. SNMPv2 정보보호 설비 -인증 • 인증 관련 변수 • partyAuthProtocol • 발신처 인증 및 메시지 인증을 위한 프로토콜과 메커니즘 • noAuth : 메시지가 인증되지 않았음을 나타냄 • partyAuthClock • 현재의 시간을 나타냄 • partyAuthPrivate • 인증 프로토콜 수행에 필요한 비밀값 : 메시지 다이제스트, 비밀키, 개인키 • partyAuthPublic • 인증 프로토콜 수행에 필요한 공개값 : 공개키 • partyAuthLifetime • 메시지 전달 상에서 전달 지연에 대한 관리적인 상한값

  27. SNMPv2 메시지 헤더 상의 인증-정보 필드 • authDigest • 비밀값과 함께 메시지의 해당 부분에 대해 계산된 다이제스트 • authSrcTimestamp • 출처자의 parthauthClock에 따른 메시지 생성 시간 • authDstTimestamp • 수신자의 parthauthClock에 따른 메시지 생성 시간

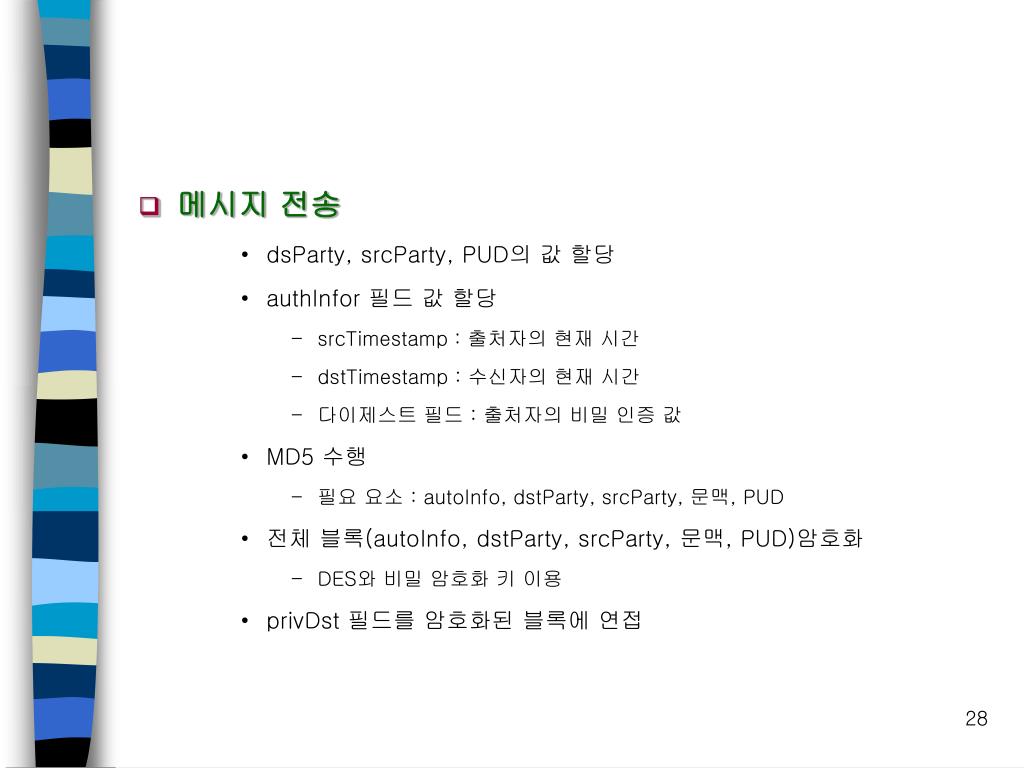

  28. 메시지 전송 • dsParty, srcParty, PUD의 값 할당 • authInfor 필드 값 할당 • srcTimestamp : 출처자의 현재 시간 • dstTimestamp : 수신자의 현재 시간 • 다이제스트 필드 : 출처자의 비밀 인증 값 • MD5 수행 • 필요 요소 : autoInfo, dstParty, srcParty, 문맥, PUD • 전체 블록(autoInfo, dstParty, srcParty, 문맥, PUD)암호화 • DES와 비밀 암호화 키 이용 • privDst 필드를 암호화된 블록에 연접

  29. 그림 10.8 SNMPv2메시지 전송(당사자 a로 부터 당사자 b까지) - 471 메시지 필드를 준비한다 dstParty srcParty context PDU 이 출처 당사자에 대한 인증 프로토콜인가? Yes authSrcTimestamppartyAuthClock.a authDstTimestamppartyAuthClock.b authDigestpartyAuthPrivate.a 모든 필드에 따라 MD5 다이제스트를 계산한다 authDigestMD5 digest No DES로 이용하여 메시지를 암호화한다 partyPrivPrivate.b 이 목적지 당사자에 대한 프라이버시 프로토콜인가? Yes No SnmpPrivMsg를 구성하기 위해 PrivDst를 준바한다

  30. 메시지 수신 • privDst 확인 : 로컬 당사자인지를 결정하기 위해 • 비밀키를 이용해 복호화 • 에러 검사 수행 • 복호화된 dstParty = privDst • authSrcTimestamp 확인을 통해 수신 유효 기간을 확인한다. (적시성) • 그림 10.10 참조 • authDigest 값과 메시지 다이제스트 비밀값과 전체 메시지로 계산된 값을 비교 • 메시지 헤더에 참조한 문맥을 확인 • 액세스 권한을 확인한 다음 PDU의 명령을 실행

  31. 그림 10.9 SNMPv 메시지 전송(당사자 a에서 당사자 b로) - 473 privDst는 타당한가? 메시지를 무시한다 No Yes DES를 이용하여 메시지를 복호화한다 이 목적지 당사자에 대한 프라이버시 프로토콜인가? Yes No 메시지 타당성 AND dstParty = privDst AND srcParty 타당한가? 메시지를 무시한다 No Yes 이 출처 당사자에 대한 인증 프로토콜인가? PartyAuthClock.a-authSrcTimestamp  partyAuthLifetime.a? Yes No No Yes

  32. Yes No authDigest 저장한다 authDiest … partyAuthPrivate.a MD5 요약을 계산한다 수신된 authDigest과 비교한다 맞지 않음 메시지를 무시한다 No 맞음 알려진 내용인가? No Yes 액세스를 허용하는가? Yes 메시지를 무시한다 에러 응답을 생성한다 선택적인 시간가속을 수행한다 No 관리운영을 수행한다

  33. 그림 10.10 인증 적시성 요구 사항(475) authTimestamp + partyAuthLifetime > parthAuthClock authTimestamp + partyAuthLifetime authTimeStamp (메시지 생성시 보내는 당사자의 시간) partyAuthClock (메시지를 수신할 때 수신 당사자 시간) 보내는 당사자에 대해 특정한 시간 parthAuthLifetime (a) 인증된 메시지 authTimestamp + partyAuthLifetime < parthAuthClock authTimeStamp authTimestamp + partyAuthLifetime parthAuthClock parthAuthLifetime (b) 인증되지 않은 메시지

  34. authTimestamp + partyAuthLifetime > parthAuthClock authTimeStamp  parthAuthClock authTimeStamp parthAuthClock authTimestamp + partyAuthLifetime parthAuthLifetime (b) 인증된 메시지, 동기화 요구

  35. 시간 동기화 • 시간 정보 • 메시지 전송시 : 발송 및 수신 당사자의 시간 값을 포함 • 메시지 수신시 : 출처자의 타임 스탬프 값을 참조하여 인증 수행 • 시간 정보 저장 • 관리 스테이션에 당사자 정보와 함께 저장 • 대행자 측에 당사자 정보와 함께 저장 • 시간 오차가 발생될 경우 인증에 악영향 • 시간 동기화의 필요성 • 발생 가능한 시간의 오차를 줄임으로서, 인증 수행시 정확한 참조 값을 제공

  36. 시간 오차 및 정정 유형 • 대행자 시계-관리자 버전 > 대행자 시계-대행자 버전 • 대행자가 관리자로부터 메시지를 수신할 경우 • authDstTimestamp > partyAuthclock되면 정정해야 한다. • 관리자 시계-관리자 버전 > 대행자 시계-관리자 버전 • 대행자가 관리자로부터 메시지를 수신할 경우 • authSrcTimestamp > partyAuthClock되면 정정해야 한다. • 대행자 시계-대행자 버전 > 대행자 시계-관리자 버전 • 관리자가 대행자로 부터 메시지 수신 • authSrcTimestamp > partyAuthClock되면 정정해야 한다. • 관리자 시계-대행자 버전 > 관리자 시계-관리자 버전 • 관리자가 대행자로 부터 메시지 수신 • authdstTimestamp > partyAuthClock되면 정정해야 한다.

  37. SNMPv2 정보보호 설비 -액세스 제어 • 액세스 제어의 구성 요소 • 목적지 당사자 • SNMP 당사자는 출처자에 의해 요구된 관리 실행을 운영 • 출처자 당사자 • 관리 운영이 목적지 당사자에 의해 행하여지도록 요구하는 SNMP 당사자 • 자원 • 요구된 관리 운영에 대한 관리 정보는 로컬 MIB 뷰나 대리인에 의해 표현 및 수행된다. • 권한 • 허용된 PDU를 이용하여, 규정된 특성 및 주체로서의 수행에 정당성 제공 • 액세스 제어는 당사자 MIB안에 있는 정보에 의해 결정된다.

  38. SNMPv2 정보보호 설비 -당사자 MIB • 당사자 표 • 로컬 관리자나 대행자에게 알려진 각 당사자에 대한 엔트리 보유 • 각 엔트리의 구성 • 비밀성 계수 : authProtocol, authClock, authPrivate, authPublic, authLifetime • 비밀성 매개계수 : privProtocol, privPrivate, privPublic • 표 10.3 • partyIdentity • 당사자의 단일 식별자 • partyIndex • 당사자와 연관된 단일 정수 값 • partyDomain • SNMPv를 지원하기 위해 사용된 전송 서비스

  39. PartyTAddr • 당사자의 전송 주소 • partyMaxMessageSize • 당사자가 받아들이는 옥텟 단위의 최대 메시지 길이 • partyLocal • 이 당사자가 대리인이나 관리자에 대하여 로컬한지를 가리키는 부울 값 • partyAuthProtocol • 발송 메시지 및 발신자 무결성 인증을 위한 프로토콜 • partyAuthClodk • 이 당사자에 대한 현재 시간의 로컬 개념 • partyAuthPrivate • 인증 프로토콜을 지원하기 위한 비밀 값 • partyAuthPublic • 필요하면, 인증 프로토콜을 지원하는데 사용되는 공개 값

  40. partyAuthLifetime • 메시지 수신 유효기간 • partyPrivProtocol • 노출에 대해서 수신메시지의 보호를 위한 메커니즘 • partyPrivPrivate • 비밀 프로토콜을 지원하는데 사용되는 비밀 값 • partyPrivPublic • 비밀 프로토콜을 지원하는데 사용되는 공개 값 • partyCloneFrom • 엔트리를 생성할때 인증과 비밀 매개변수가 복사되었는가의 당사자 구분

  41. 문맥 표 • 두 종류의 엔트리 제어 - viewIndex에 의해 엔트리 종류 결정 • 로컬 정보 • 대리인 관계 • viewIndex • 만약 0이면 행은 로컬 정보 참조하고, 값은 관련된 MIB뷰를 지정 • contextViewIndex • 0일 경우 행은 대리인 관계 참조 • srcpartyIndex, dstPartyIndex : 대리인 관계에 대한 출처와 목적지 당사자에 대한 당사자 표로 구분 • proxyContext : 문맥의 식별자

  42. contextIdentity • 문맥 고유 식별자 • contextIndex • 문맥과 연관된 단일 전수 값 • contextLocal • 관리자나 대리인에 의하여 이 문맥이 인식될 수 있나를 나타내는 부울 값 • contextViewIndex • 0=리인 관계를 구분하는 문맥 참조, 0엔티티의 MIB값을 구분하는 문맥 참조 • contextLocalEntity • ContextViewIndex>0 이면 관리정보가 문맥의 MIB 뷰에 있는 로컬 엔티티 구분 • 빈 문자열은 MIB뷰에 엔티티의 로컬 관리 정보가 든 것을 가리킨다. • contextProxyDstParty • ContextViewIndex=0 이면 대리인 관계의 대리인 목적지인 당사자를 확인 • contextProxySrcParty • ContextViewIndex=0 이면 대리인 관계의 대리인 출처 당사자를 구분한다 • contextProxyContex : ContextViewIndex=0 이면 대리인 관계의 문맥을 구분

  43. 액세스 제어 표 • 출처자, 수신자, 문맥들로 색인 • 액세스 제어 권한 규정 • aclTarget • 관리 운영의 성능이 액세스 권한 셋에 의해 강요된 타겟 SNMP 당사자 • aclSubject • 수행되는 관리 운영이 액세스 권한 셋에 의해 요구되는 주체 SNMP 당사자 • aclResources • 액세스 제어 정책에 속한 속문 • aclPrivilege • 삼중(타켓, 주체, 문맥) 액세스 권한을 나타내는 0에서 255까지 범위의 정수

  44. MIB 뷰 표 • MIB : 관리 대상이 되는 자원의 객체 집합 • 트리 구조로 구성 • MIB 뷰 표 : MIB 뷰들의 집합으로 구성 • 용어 설명 • 서스트리 : MIB에 있는 지정 노드의 식별자 • 마스크 : 서브트리의 정의를 보다 세밀하게 하기 위해 사용되는 1비트 • 유형 : 서브트리의 관련 부분이 MIB 뷰에 포함되거나 제외됨을 의미

  45. viewIndex • 각 MIB 뷰에 대한 유일 값 • viewSubtree • MIB 뷰 서브트리 • viewMask • 뷰 서브트리의 구성원 정의시 뷰 서브트리에 대응하는 사례와 결합된 비트 마스크 • viewType • 포함된(1), 배제된(2)의 값을 취함. 뷰 서브트리와 뷰 마스크에 의해 정의된 대응하는 뷰 서브트리의 구성원이 MIB뷰에 포함여부를 구분한다.
