4.2 寄存器描述及其 VHDL 语言现象

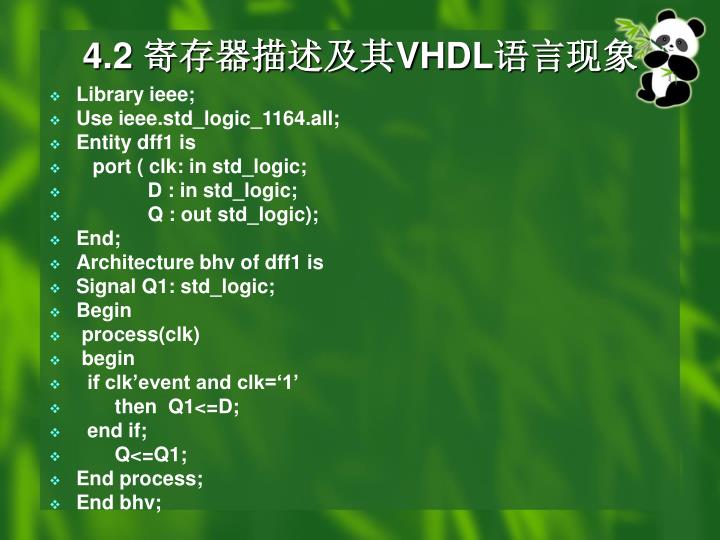

4.2 寄存器描述及其VHDL语言现象 • Library ieee; • Use ieee.std_logic_1164.all; • Entity dff1 is • port ( clk: in std_logic; • D : in std_logic; • Q : out std_logic); • End; • Architecture bhv of dff1 is • Signal Q1: std_logic; • Begin • process(clk) • begin • if clk’event and clk=‘1’ • then Q1<=D; • end if; • Q<=Q1; • End process; • End bhv;

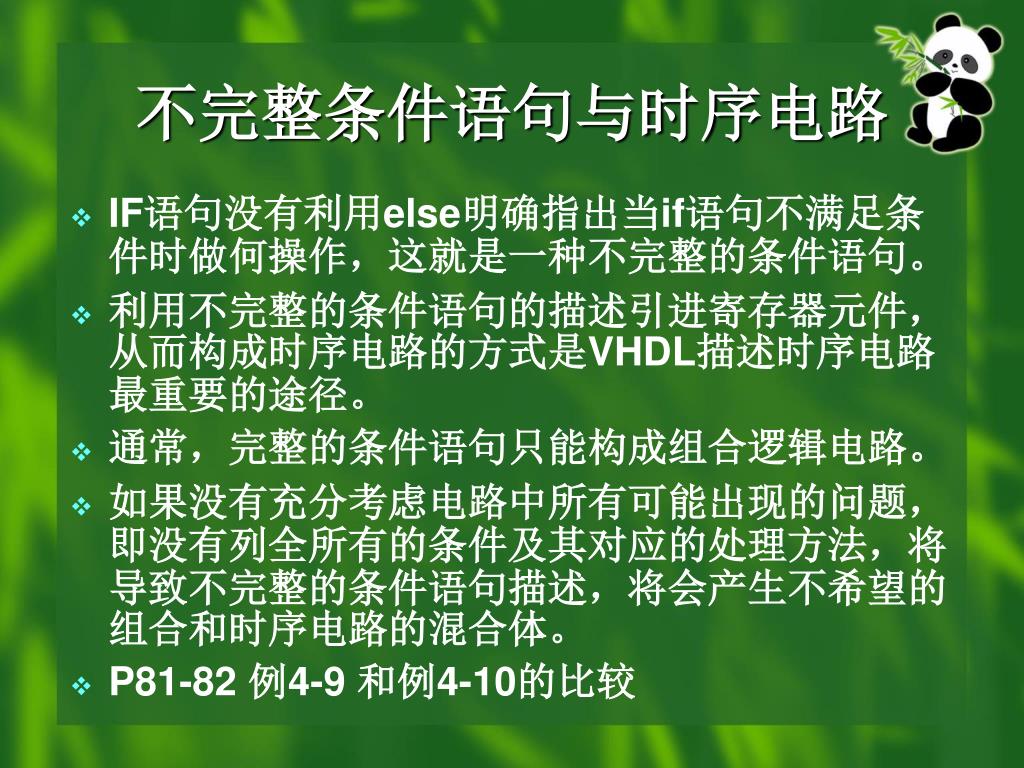

不完整条件语句与时序电路 • IF语句没有利用else明确指出当if语句不满足条件时做何操作，这就是一种不完整的条件语句。 • 利用不完整的条件语句的描述引进寄存器元件，从而构成时序电路的方式是VHDL描述时序电路最重要的途径。 • 通常，完整的条件语句只能构成组合逻辑电路。 • 如果没有充分考虑电路中所有可能出现的问题，即没有列全所有的条件及其对应的处理方法，将导致不完整的条件语句描述，将会产生不希望的组合和时序电路的混合体。 • P81-82 例4-9 和例4-10的比较

Entity com is • port(a1,b1: in bit; • q1: out bit); • End; • Architecture one of com is • Begin • Process(a1,b1) • Begin • if a1>b1 then q1<=‘1’; • else q1<=‘0’; • end if; • End process; • End one; • Entity com is • port(a1,b1: in bit; • q1: out bit); • End; • Architecture one of com is • Begin • Process(a1,b1) • Begin • if a1>b1 then q1<=‘1’; • elsif a1<b1 then q1<=‘0’; • end if; • End process; • End one;

4.2.3 实现时序电路的VHDL不同表达方式 • clk’event and clk=‘1’ • clk’event and (clk=‘1’) and (clk’last_value=‘0’) • 与event一样，’last_value属于预定义信号属性，表示最近一次事件发生前的值。 • clk’last_value=‘0’为ture时，表示clk在时刻前为‘0’； • clk’event and (clk=‘1’) and (clk’last_value=‘0’)为true时，就保证了clk在时刻内的跳变是从‘0’变到‘1’的。

例1：…… Process(clk) begin If clk’event and (clk=‘1’) and (clk’last_value=‘0’) then Q<=D; --确保clk的变化是一次上升沿的跳变 End if; End process; 例2： …… Process(clk) begin If clk=‘1’ and (clk’last_value=‘0’) then Q<=D; --确保clk的变化是一次上升沿的跳变 End if; End process;

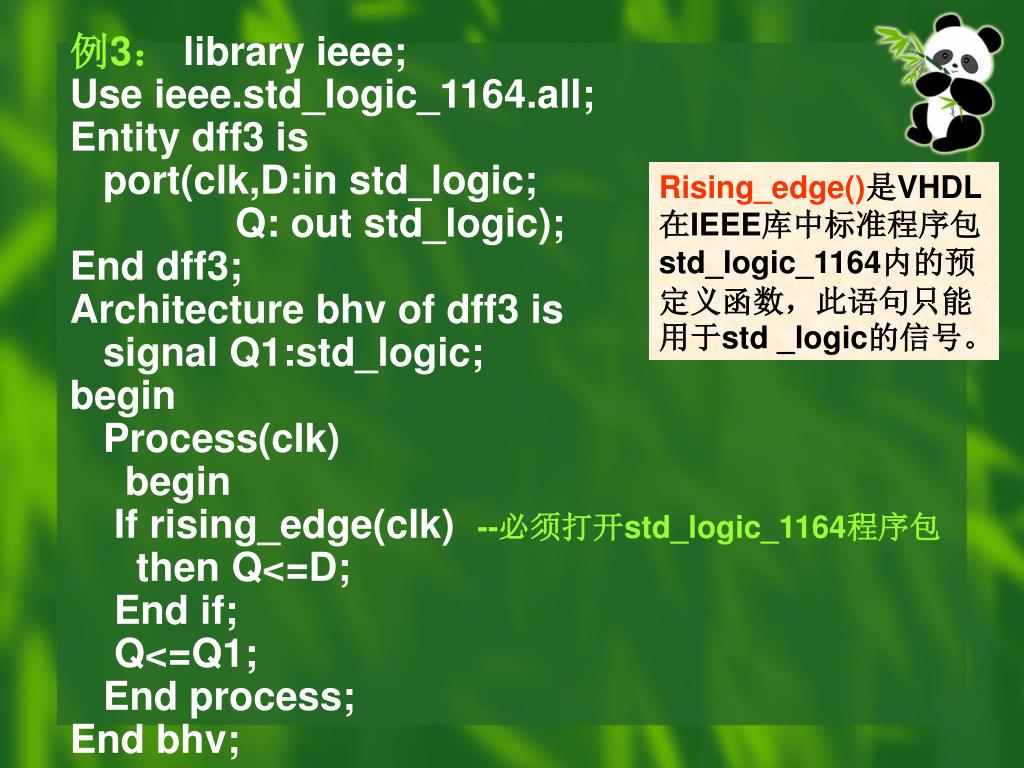

Rising_edge()是VHDL在IEEE库中标准程序包std_logic_1164内的预定义函数，此语句只能用于std _logic的信号。例3：library ieee; Use ieee.std_logic_1164.all; Entity dff3 is port(clk,D:in std_logic; Q: out std_logic); End dff3; Architecture bhv of dff3 is signal Q1:std_logic; begin Process(clk) begin If rising_edge(clk) --必须打开std_logic_1164程序包 then Q<=D; End if; Q<=Q1; End process; End bhv;

例4：…… Process begin wait until clk=‘1’; --利用wait语句 Q<=D; End process; • 例5：…… Process(clk) begin If clk=‘1’ then Q<=D; --利用进程的启动特性产生对clk的边沿检测 End if; End process; • 例6：…… Process(clk,D) begin If clk=‘1’ --电平触发型寄存器 then Q<=D; End if; End process;

例6：…… Process(clk,D) begin If clk=‘1’ --电平触发型寄存器 then Q<=D; End if; End process; • 对于此类功能只有MAX＋plusII等少数EDA工具含有，大多数专业VHDL综合器不承认这类语法表述，它们都要求将进程中的所有输入信号都列入敏感信号表中，否则给与警告信息。 • 对于那些综合器，无法设计出电平型触发的时序元件，综合出的电路将于其它几个例子相同。 • 注：一般情况下，不推荐使用例5和例6的表达方式产生时序电路。

时序电路只能利用进程中的顺序语句来建立。 • 多数综合器并不理会边沿检测语句中的信号的std_logic数据类型，因此最常用和通用的边沿检测表达式仍然为clk’event and clk=‘1’。

4.2.4 异步时序电路设计 • 注：在时序电路设计中，一个时钟进程只能构成对应单一时钟信号的时序电路。 • 如果在进程中需要构成多触发器时序电路，也只能产生对应某个时钟的同步时序逻辑。 • 异步逻辑最好用多个时钟进程语句来构成。

…… Architecture bhv of multi_dff is signal q1,q2: std_logic; Begin pro1: process(clk) begin if clk’event and clk=‘1’ then q1<=not (q2 or a); end if; end process; por2: process(q1) begin if q1’event and q1=‘1’ then q2<=d; end if; qq<=q2; end process;

4.4 VHDL 文本输入设计方法初步 • 以D触发器为例说明！！
