slide1

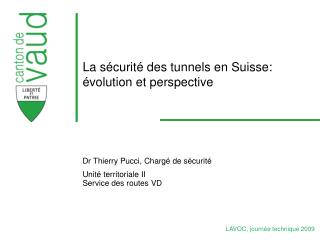

La sécurité des tunnels en Suisse:

évolution et perspective

Dr Thierry Pucci, Chargé de sécurité

Unité territoriale IIService des routes VD

volution des tunnels des voies romaines nos jours
Évolution des tunnels:Des voies romaines à nos jours
  • Tunnel de Furlo/Italie
  • Longueur 38 m
  • Construction:
  • av. J.-C.
  • 76 ap. J.-C.

LAVOC, journée technique 2009

volution des tunnels des voies romaines nos jours3
Évolution des tunnels:Des voies romaines à nos jours
  • Tunnel de Furlo/Italie
  • Longueur 38 m
  • Construction:
  • av. J.-C.
  • 76 ap. J.-C.

LAVOC, journée technique 2009

volution des tunnels des voies romaines nos jours4
Évolution des tunnels:Des voies romaines à nos jours

Furlo

  • Tunnel de Furlo/Italie
  • Longueur 38 m
  • Construction:
  • av. J.-C.
  • 76 ap. J.-C.

LAVOC, journée technique 2009

volution des tunnels l essor du r seau ferroviaire
Évolution des tunnels:L’essor du réseau ferroviaire

Tunnel de Boveresse

Val-De-Travers ~1940

LAVOC, journée technique 2009

volution des tunnels le d veloppement des grands axes routiers
Évolution des tunnels:Le développement des grands axes routiers…

Tunnel du Grand-St-Bernard

Longueur 5,8 km

Mise en service 1964

LAVOC, journée technique 2009

volution des tunnels le d veloppement des grands axes routiers7
Évolution des tunnels:Le développement des grands axes routiers…

Tunnel du Mont-Blanc

Longueur 11,6 km

Mise en service 1965

LAVOC, journée technique 2009

volution des tunnels le d veloppement des grands axes routiers8
Évolution des tunnels:Le développement des grands axes routiers…

Tunnel du Saint-Gothard

Longueur 16,9 km

Mise en service 1980

LAVOC, journée technique 2009

volution des tunnels jusqu aux grandes catastrophes
Évolution des tunnels:…jusqu’aux grandes catastrophes.

Tunnel du Mont-Blanc

Mars 1999

LAVOC, journée technique 2009

rappel des v nements majeurs
Rappel des évènements majeurs

Tunnels routiers:

  • Tunnel Mont-Blanc, 39 victimes en mars 1999
  • Tunnel du Tauern (Autriche), 12 victimes en mai 1999
  • Tunnel du St-Gothard, 11 victimes en août 2001
  • Tunnel du Viamala, 9 victimes en septembre 2006

Et:

  • Funiculaire de Kaprun (Autriche), 155 victimes en novembre 2000

LAVOC, journée technique 2009

quelles mesures ont t prises en suisse
Quelles mesures ont été prises en Suisse ?

Tunnel de Glion

LAVOC, journée technique 2009

quelques chiffres
Quelques chiffres
  • Aujourd’hui: 220 tunnels en service sur les R.N. pour un réseau de 1767 km
  • A terme (2020) 254 tunnels ( > 500 m) en service sur les R.N. pour un réseau de 1892 km
        • 280 km de galeries (~ 15% du réseau R.N.)
        • dont 130 km en trafic bidirectionnel

LAVOC, journée technique 2009

directives et normes en suisse et en europe

Suisse: Rapport OFROU Task Force "Tunnel"  Mai 2000 Nouvelle norme SIAOctobre 2004

  • UE: Directive 2004/54/CEAvril 2004 50% des ouvrages existants, qui ne satisfont pas cette directive, devront être assainis d’ici 2014, voire jusqu’en 2019.
Directives et normes en Suisse et en Europe

LAVOC, journée technique 2009

champs d action du rapport de la task force
Champs d’action du rapport de la Task Force

45 mesures pour…

  • …l’exploitation16 mesures
  • …les usagers de la route 12
  • …I’infrastructure 11
  • …les véhicules 6

Avec l’objectif suivant:

  • En cas d’accident, la détection immédiate de l’évènement et sa bonne gestion ainsi que le sauvetage individuelle des usagers sont prioritaires.

LAVOC, journée technique 2009

ex les mesures concernant l infrastructure 1
Ex: les mesures concernant l’infrastructure (1)

Les chemins de fuite dans les tunnels monotubes:

  • Galeries de secours qui mène directement à l’extérieur
  • Galeries de secours parallèle ou sous la chaussée

LAVOC, journée technique 2009

ex les mesures concernant l infrastructure 2
Ex: les mesures concernant l’infrastructure (2)

La signalisation des chemins de fuite:

  • Guidage optique
  • Indication des distances
  • Éclairage des issues de secours

LAVOC, journée technique 2009

ex les mesures concernant l infrastructure 3
Ex: les mesures concernant l’infrastructure (3)

Dimension et conception de la ventilation:

Anciennement (tunnel à 1 tube) : Aujourd’hui (tunnel à 1 tube) :

Aspiration verticale Aspiration verticale localisée

LAVOC, journée technique 2009

ex les mesures concernant l infrastructure 318
Ex: les mesures concernant l’infrastructure (3)

Dimension et conception de la ventilation:

LAVOC, journée technique 2009

quel niveau de s curit aujourd hui en suisse
Quel niveau de sécurité aujourd’hui en Suisse ?

Essayons de répondre à cette question à travers les audits de sécurité menés en Europe par les clubs automobiles:

LAVOC, journée technique 2009

eurotap en europe
EuroTAP en Europe

1999: 20 audits

2000: 25 "

2001: 16 "

2002: 31 "

2003: 25 "

2004: 27 "

2005: 49 "

2006: 52 "

2007: 51"

2008: 31 "

2009: 13 "

-------

340 audits pour 295 tunnels dans 20 pays

Soutenu par la C.E.

LAVOC, journée technique 2009

eurotap en suisse
EuroTAP en Suisse

1999: 4 audits sur R.N.

2000: 5 "

2001: 3 "

2002: 3 "

2003: 4 "

2004: 4 "

2005: 6 "

2006: 6 "

2007: 7"

2008: 5 "

2009: 4 audits sur R.C.

-------

51 audits pour 43 tunnels

Audit du San Bernardino, 2008

LAVOC, journée technique 2009

eurotap en bref
EuroTAP en bref
  • 19 clubs automobiles issus de 18 pays européens représentant près de 30 millions de membres
  • Audits réalisés par des experts indépendants (DMT GmbH & Co.)
  • Check-list de plus de 200 points de contrôle:
    • Évaluation du potentiel de sécurité
    • Évaluation du potentiel de risque
  • Méthodologie basée sur les 4 piliers de la sécurité:
    • Prévention, détection, réaction, sauvetage
  • Résultat final décliné en – très bon – bon – *suffisant – insuffisant – critique * Satisfait au minimum requis de la directive européenne 2004/54/CE

LAVOC, journée technique 2009

principe de l audit eurotap
Principe de l’audit EuroTAP
  • Évaluation du potentiel de risque:
  • Charge du trafic
  • Configuration du tunnel
  • Pourcentage de poids-lourds
  • Déclivité
  • Configuration des portails
  • Matières dangereuses
  • Longueur

LAVOC, journée technique 2009

principe de l audit eurotap24
Principe de l’audit EuroTAP
  • Évaluation du potentiel de sécurité (8 catégories):
  • Configuration du tunnel
  • Système d'éclairage/alimentation électrique
  • Surveillance du trafic
  • Système de communication
  • Issues de secours/chemins de fuite
  • Protection contre le feu
  • Ventilation
  • Organisation des secours

LAVOC, journée technique 2009

exemple de pr sentation des r sultats
Exemple de présentation des résultats

LAVOC, journée technique 2009

les tunnels test s en suisse
Les tunnels testés en Suisse

LAVOC, journée technique 2009

historique des r sultats sur les r n
Historique des résultats sur les R.N.

LAVOC, journée technique 2009

bilan des r sultats d eurotap en suisse
Bilan des résultats d’EuroTAP en Suisse
  • Dès 2004, les résultats des audits menés en Suisse présentent un bilan globalement positif
  • Il reste toutefois des ouvrages à assainir
  • Les "vieux" tunnels, d’ores et déjà assainis, répondent parfaitement aux exigences actuelles de sécurité:

Ce sont par exemple les tunnels de:

    • Glion Mise en service 1970 Audit (2006) Très bien
    • Rosenberg Mise en service 1987 Audit (2006) Très bien
    • Sonnenberg Mise en service 1976 Audit (2006) Bien
    • Seelisberg Mise en service 1980 Audit (2007) Très bien
    • Arisdorf Mise en service 1970 Audit (2007) Très bien
    • San Bernardino Mise en service 1967 Audit (2008) Très bien
    • Grand-St. Bernard* Mise en service 1964 Audit (2007) Suffisant

* Construction d‘une galerie de secours dès l‘automne 2009

LAVOC, journée technique 2009

exemple d une r ussite l assainissement du san bernardino a13
Exemple d’une réussite: L’assainissement du San Bernardino (A13)

LAVOC, journée technique 2009

exemple d une r ussite l assainissement du san bernardino a1330
Exemple d’une réussite: L’assainissement du San Bernardino (A13)

Tunnel San Bernardino

Longueur 6'596 m

Mise en service 1967

Coût: ~ 160 Millions

LAVOC, journée technique 2009

exemple d une r ussite l assainissement du san bernardino a1331
Exemple d’une réussite: L’assainissement du San Bernardino (A13)

LAVOC, journée technique 2009

exemple d une r ussite l assainissement du san bernardino a1332
Exemple d’une réussite: L’assainissement du San Bernardino (A13)

LAVOC, journée technique 2009

exemple d une r ussite l assainissement du san bernardino a1333
Exemple d’une réussite: L’assainissement du San Bernardino (A13)

Nouveau profil 2008:

LAVOC, journée technique 2009

exemple d une r ussite l assainissement du san bernardino a1334
Exemple d’une réussite: L’assainissement du San Bernardino (A13)

LAVOC, journée technique 2009

exemple d une r ussite l assainissement du san bernardino a1335
Exemple d’une réussite: L’assainissement du San Bernardino (A13)

Selon EuroTAP 2008:

  • Restrictions particulières pour les transports de matières dangereuses (selon SDR)
  • Réception radio FM en continu à l’intérieur du tunnel et possibilité de diffuser sur les ondes des annonces de secours
  • Couverture vidéo sur toute la longueur du tunnel
  • Détection automatique de l’utilisation des niches de secours S.O.S. et de la prise en main des extincteurs
  • Aires d’arrêt d’urgence disposées tous les 750 m
  • Niches de secours S.O.S. à l'abri du bruit, équipées d'extincteurs, tous les 250 m
  • Issues de secours au maximum tous les 380 mètres
  • Éclairage d’urgence sur les parois du tunnel en direction des issues de secours, panneaux indicateur de la direction et de la distance jusqu’à la prochaine issue
  • Aucune pénétration de la fumée et de la chaleur dans les issues de secours
  • Détection automatique d’incendie; en cas d’incendie, enclenchement automatique du système de ventilation et fermeture du tunnel, système de ventilation suffisamment dimensionné
  • Centrale d’exploitation du tunnel gérée 24/24h par du personnel qualifié
  • Système de communication radio à l'intérieur du tunnel pour les pompiers, la police et le personnel du tunnel
  • Plan d'alerte et plan d'intervention actualisés et accessibles
  • Formation régulière du personnel
  • Exercices d’urgence réguliers
  • Formation et niveau d’équipement des pompiers

LAVOC, journée technique 2009

exemple d une r ussite l assainissement du san bernardino a1336
Exemple d’une réussite: L’assainissement du San Bernardino (A13)

LAVOC, journée technique 2009

exemple d une r ussite l assainissement du san bernardino a1337
Exemple d’une réussite: L’assainissement du San Bernardino (A13)

Coût des travaux:

240 Millions

LAVOC, journée technique 2009

perspectives d am lioration

Ventilation des tunnels

À faire

En cours

Réalisé

Chemins de fuite

1,3 Md CHF

Exigences de sécurité

Signalisation des installations de sécurité

Alimentation en énergie

Source: OFROU

Infrastructure et équipements des tunnels R.N.

Perspectives d’amélioration:

LAVOC, journée technique 2009

perspectives d am lioration39

Audits des tunnels des routes cantonales réalisés en 2009:

Infrastructure et équipements des tunnels R.C.

Perspectives d’amélioration:

LAVOC, journée technique 2009

perspectives d am lioration ex le tunnel de la vue des alpes h20
Perspectives d’amélioration:Ex: le tunnel de la Vue-des-Alpes, H20

Selon EuroTAP 2009:

  • Réception radio FM en continu à l’intérieur du tunnel
  • Détection automatique de l’utilisation des aires d’arrêt d’urgence, de l'utilisation des niches de secours S.O.S. et de la prise en main des extincteurs
  • Aires d’arrêt d’urgence tous les 500 m
  • Niches de secours S.O.S. à l'abri du bruit et équipées d'extincteurs
  • Détection automatique d’incendie; en cas d’incendie, enclenchement automatique du système de ventilation et fermeture du tunnel
  • Système de ventilation suffisamment dimensionné en cas d'incendie
  • Centrale d’exploitation du tunnel gérée 24/24h par du personnel qualifié
  • Système de communication radio à l'intérieur du tunnel pour les pompiers, la police et le personnel du tunnel
  • Plan d'alerte et plan d'intervention actualisés et accessibles
  • Formation régulière du personnel
  • Exercices d’urgence réguliers
  • Éclairage trop faible
  • L'exploitant ne diffuse pas d'annonces de secours sur les ondes FM
  • Caméras vidéo seulement tous les 300 m
  • Pas de détection automatique des perturbations du trafic
  • Distance trop grande entre les niches des secours et les extincteurs (300 m)
  • Pas d'éclairage d’urgence sur les parois du tunnel en direction des issues de secours, pas de panneaux indicateur de la direction et de la distance jusqu’à la prochaine issue
  • Pas de sortie de secours (locaux de secours sans sortie alternative, portes peu ignifuges)
  • Distance trop grande entre les bornes hydrantes (300 m)

LAVOC, journée technique 2009

perspectives d am lioration41

Exigences sur les transports de matière dangereuses

Perspectives d’amélioration:
  • Situation actuelle en Suisse : 15 tunnels avec des restrictions de transports de matières dangereuses (annexe 2 SDR)
  • 8 tunnels sur les routes nationales
  • 7 tunnels sur les routes cantonales

Dès le 1er janvier 2010: nouvelle règlementation selon ADR 2007/2009

  • Signalisation uniforme de tous les tunnels en Europe avec indication de la restriction (B, C, D, E)
  • Les 15 tunnels SDR seront classés en catégorie E ( plus de régime d’exception sur les quantités, aucun transport en citerne de produits pétroliers )
  • Les autres tunnels suisses feront l’objet d’une analyse de risque et d’une classification à une date postérieure

LAVOC, journée technique 2009

perspectives d am lioration43

Les concepts d’intervention

Perspectives d’amélioration:
  • Chaque Unité Territoriale est pourvue d’un chargé de sécurité qui coordonne les mesures de sécurité entre tous les intervenants (découle de la Directive Européenne 2004/54/CE)
  • Chaque tunnel de plus de 300 mètres devra disposer d’un concept d’intervention standardisé à l’attention de tous les partenaires (Police, Pompiers, Sanitaires, Unité territoriale, Filiale OFROU)
  • Tous les 4 ans, des exercices grandeur nature devront être réalisés dans chaque Unité Territoriale

LAVOC, journée technique 2009

perspectives d am lioration44

L’usager

Perspectives d’amélioration:
  • L’erreur humaine reste le facteur le moins prévisible et, dans la majorité des cas, est à la source d’un accident
  • Information, formation et sensibilisation sont les maîtres-mots:

www.astra.admin.ch

www.tunnel.tcs.ch

  • Leitmotiv:
    • Le feu et la fumée sont mortels, sauvez votre vie et non pas votre voiture ou vos effets personnels.

LAVOC, journée technique 2009

en conclusion
En conclusion
  • En 10 ans, l'amélioration de la sécurité de nos tunnels sur les routes nationales est remarquable et l'effort d'assainissement se poursuit.
  • Des processus concernant le transport des marchandises dangereuses et les concepts d'intervention sont en cours et permettront de réduire le risque pour l'usager et augmenteront le potentiel de sécurité.

LAVOC, journée technique 2009

en conclusion46
En conclusion
  • Les tunnels les plus sûrs offrent un potentiel de sécurité optimal, cependant l'usager, qui est au centre du système, doit réagir correctement en cas d'accident.
  • La problématique des tunnels des routes cantonales est plus que jamais d'actualité est nécessite, d'une part, une uniformisation des standards de sécurité et, d'autre part, des efforts conséquents d'investissement.

LAVOC, journée technique 2009

merci pour votre attention
Merci pour votre attention

LAVOC, journée technique 2009
