  1. Válvulas Neumáticas

  2. Al lado se muestran válvulas: 2/2, 3/2, 4/2, 5/2, 3/3, 4/3 & 5/3 El primer dígito indica el número de puertos, sean éstos de alimentación, de salida o de escape (no incluye puertos de mando o pilotaje) El segundo dígito indica el número de posiciones de la válvula Por ejemplo: una válvula 3/2 tiene 3 puertos y 2 posiciones Tipos de Válvulas

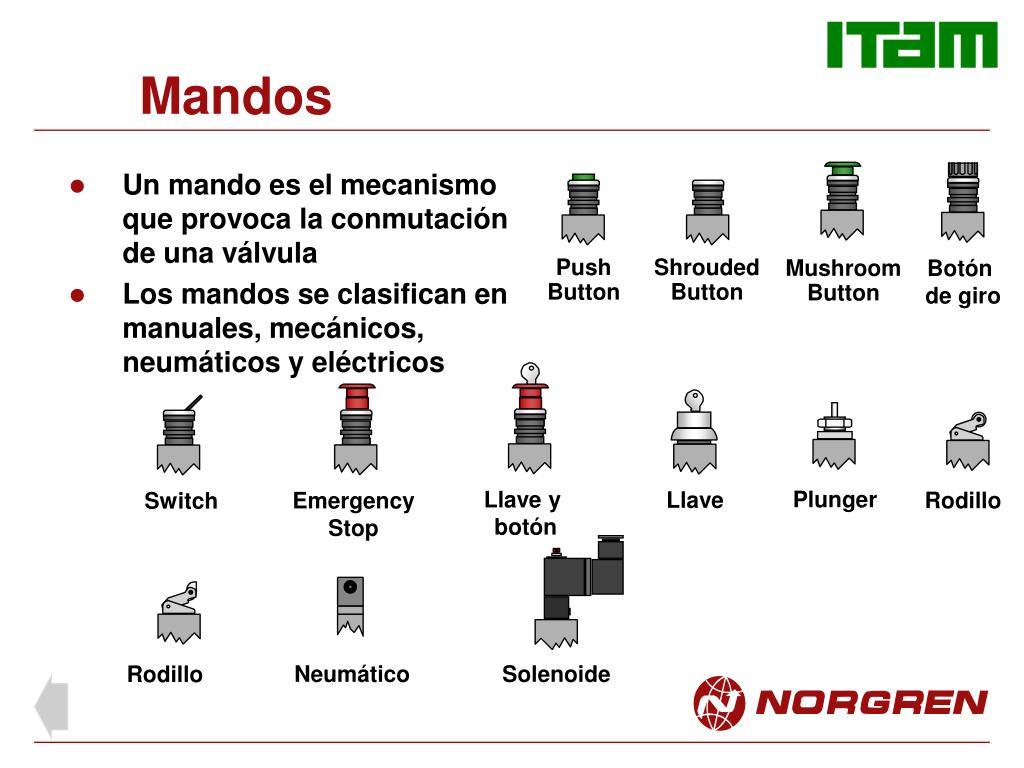

  3. Un mando es el mecanismo que provoca la conmutación de una válvula Los mandos se clasifican en manuales, mecánicos, neumáticos y eléctricos Push Button Botón de giro Plunger Llave y botón Llave Rodillo Emergency Stop Switch Neumático Solenoide Rodillo Mandos Shrouded Button Mushroom Button

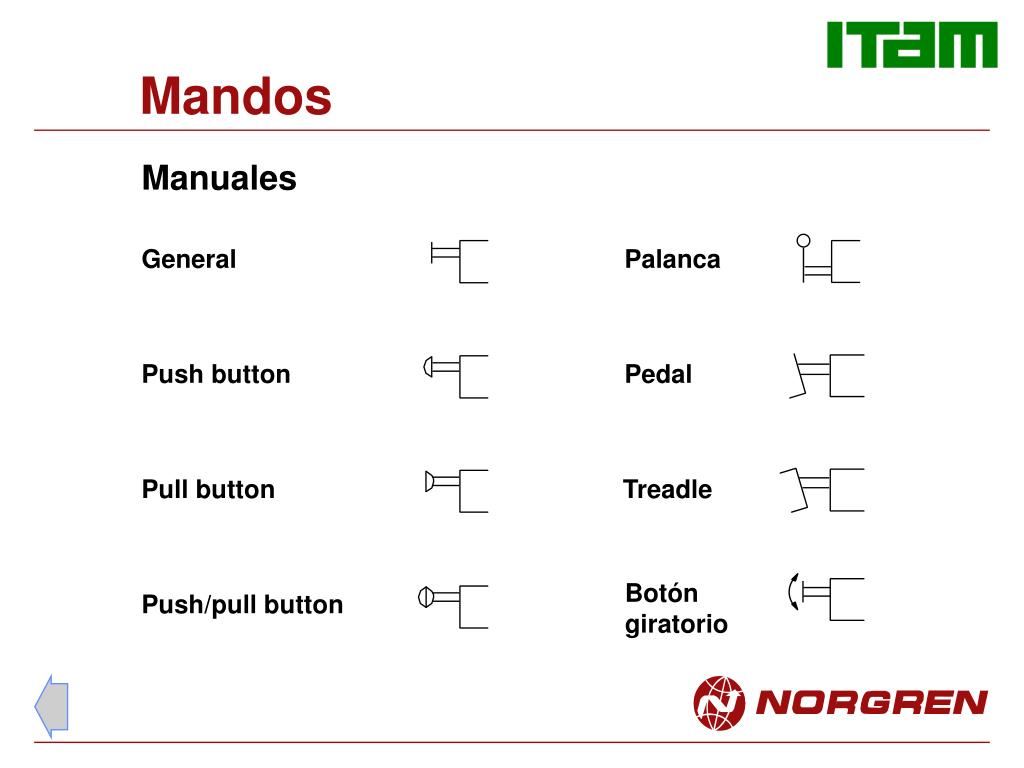

  4. Mandos Manuales General Palanca Push button Pedal Pull button Treadle Botón giratorio Push/pull button

  5. Mandos Mecánicos / Neumáticos Plunger Aire Resorte Aire Rodillo Aire Rodillo Con anclaje

  6. Mandos Eléctricos Solenoide Solenoide con pilotaje manual y reacción neumática Solenoide When no integral or external pilot supply is shown it is assumed to be integral Solenoid pilot with manual override and integral pilot supply

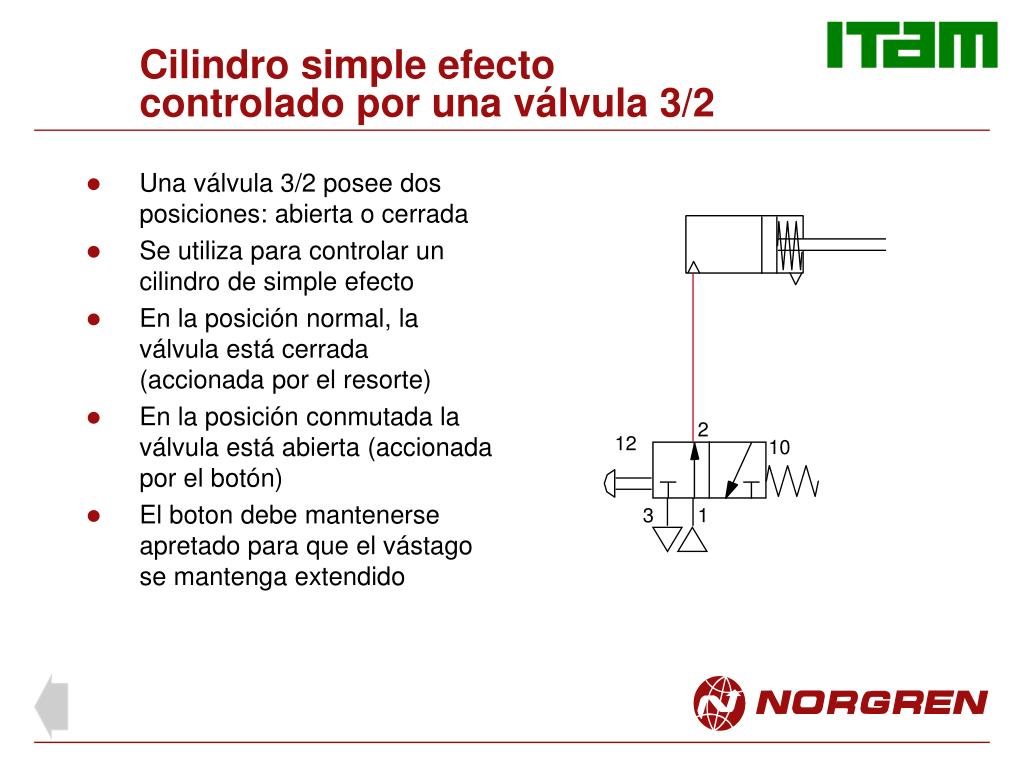

  7. Cilindro simple efecto controlado por una válvula 3/2 • Una válvula 3/2 posee dos posiciones: abierta o cerrada • Se utiliza para controlar un cilindro de simple efecto • En la posición normal, la válvula está cerrada (accionada por el resorte) • En la posición conmutada la válvula está abierta (accionada por el botón) • El boton debe mantenerse apretado para que el vástago se mantenga extendido 2 12 10 3 1

  8. 12 10 Cilindro simple efecto controlado por una válvula 3/2 • Una válvula 3/2 posee dos posiciones: abierta o cerrada • Se utiliza para controlar un cilindro de simple efecto • En la posición normal, la válvula está cerrada (accionada por el resorte) • En la posición conmutada la válvula está abierta (accionada por el botón) • El boton debe mantenerse apretado para que el vástago se mantenga extendido 2 3 1

  9. Cilindro doble efecto controlado por una válvula 5/2 • Una válvula 5/2 siempre está abierta (permite el paso del aire). Se usa para controlar un cilindro de doble efecto • En la posición normal la válvula permite el paso del aire hacia el puerto de salida 2 (el puerto 4 permite el escape del aire hacia el puerto 5) 4 2 14 12 5 1 3

  10. Cilindro doble efecto controlado por una válvula 5/2 • Una válvula 5/2 siempre está abierta (permite el paso del aire). Se usa para controlar un cilindro de doble efecto • En la posición normal la válvula permite el paso del aire hacia el puerto de salida 2 (el puerto 4 permite el escape del aire hacia el puerto 5) • En la posición conmutada permite el paso del aire hacia el puerto de salida 4 (el puerto 2 permite el escape del aire hacia el puerto 3) 4 2 14 12 5 1 3

  11. Componentes de una válvula 5/2 con mandos de solenoide y resorte (1) Solenoide (2) Pistón (3) Spool con sellos (4) Cuerpo (5) Resorte (6) Puertos 2 y 4 (7) Indicador de presión (8) Mando manual (9) Clavija Estructura interna de una válvula 8 7 9 6 5 1 2 4 3

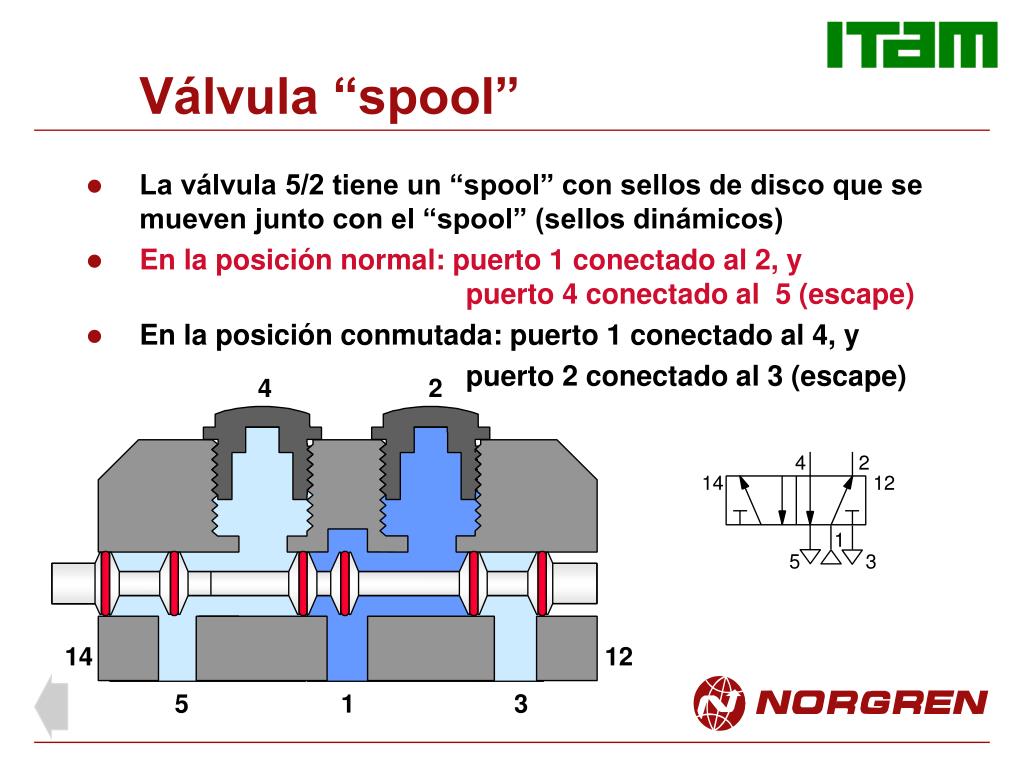

  12. 4 2 14 12 1 5 3 Válvula “spool” • La válvula 5/2 tiene un “spool” con sellos de disco que se mueven junto con el “spool” (sellos dinámicos) • En la posición normal: puerto 1 conectado al 2, y puerto 4 conectado al 5 (escape) • En la posición conmutada: puerto 1 conectado al 4, y puerto 2 conectado al 3 (escape) 4 2 14 12 5 1 3

  13. 14 12 Válvula “spool” • La válvula 5/2 tiene un “spool” con sellos de disco que se mueven junto con el “spool” (sellos dinámicos) • En la posición normal: puerto 1 conectado al 2, y puerto 4 conectado al 5 (escape) • En la posición conmutada: puerto 1 conectado al 4, y puerto 2 conectado al 3 (escape) 4 2 4 2 1 5 3 14 12 5 1 3

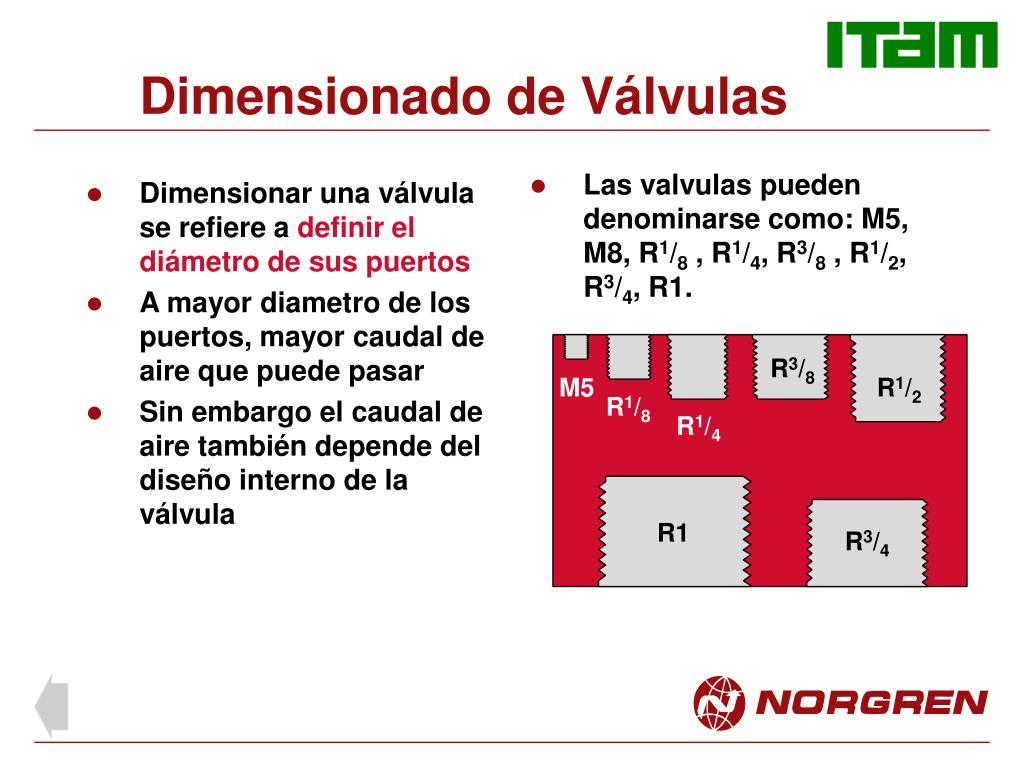

  14. Dimensionar una válvula se refiere a definir el diámetro de sus puertos A mayor diametro de los puertos, mayor caudal de aire que puede pasar Sin embargo el caudal de aire también depende del diseño interno de la válvula Las valvulas pueden denominarse como: M5, M8, R1/8 , R1/4, R3/8 , R1/2, R3/4, R1. Dimensionado de Válvulas R3/8 M5 R1/2 R1/8 R1/4 R1 R3/4

  15. Flujo vs. Diámetro de los puertos • Rangos de flujo apropiados para diferentes diámetros de los puertos • Los valores de flujo mostrados corresponden a una presión de entrada P1 = 6 bar, con P2 - P1 = 1 bar de caída de presión R1 R3/4 R1/2 Diámetro de los puertos R3/8 R1/4 R1/8 M5 250 1250 2500 4250 6000 10000 750 Flujo (lt/min)

  16. Las válvulas de solenoide son llamadas electroválvulas Las electroválvulas conmutan cuando se recibe una señal eléctrica Types are: Direct acting Pilot operated Proportional Válvulas de Solenoide

  17. La armadura se mantiene obstruyendo el paso del aire que entra desde el puerto 1, debido al resorte Mientras tanto el puerto 2 está conectado al escape 3 Cuando el solenoide es energizado la armadura es jalada hacia el solenoide Entonces se cierra el escape 3 y el aire circula de puerto 1 al puerto 2 Principio de operación escape 3 2 3 1 alimentación 1 2

  18. La armadura se mantiene obstruyendo el paso del aire que entra desde el puerto 1, debido al resorte Mientras tanto el puerto 2 está conectado al escape 3 Cuando el solenoide es energizado la armadura es jalada hacia el solenoide Entonces se cierra el escape 3 y el aire circula de puerto 1 al puerto 2 Principio de operación escape 3 electricidad 2 3 1 2 1

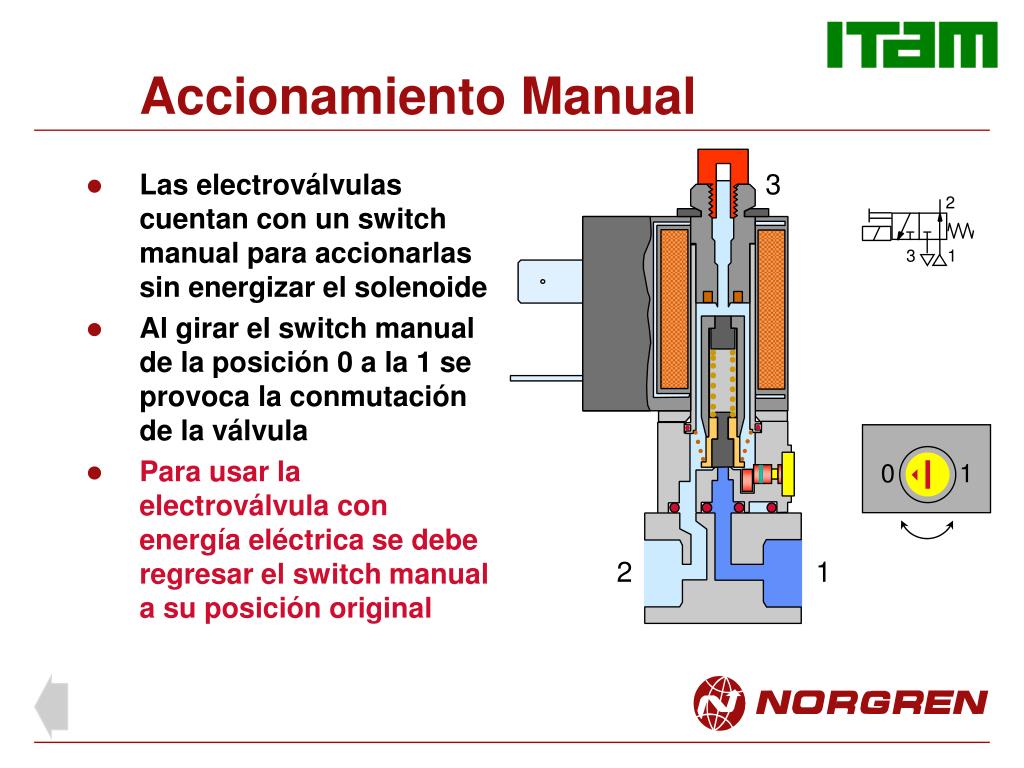

  19. Las electroválvulas cuentan con un switch manual para accionarlas sin energizar el solenoide Al girar el switch manual de la posición 0 a la 1 se provoca la conmutación de la válvula Para usar la electroválvula con energía eléctrica se debe regresar el switch manual a su posición original Accionamiento Manual 3 2 3 1 0 1 2 1

  20. Las electroválvulas cuentan con un switch manual para accionarlas sin energizar el solenoide Al girar el switch manual de la posición 0 a la 1 se provoca la conmutación de la válvula Para usar la electroválvula con energía eléctrica se debe regresar el switch manual a su posición original Accionamiento Manual 3 2 3 1 0 1 2 1

  21. Las electroválvulas cuentan con un switch manual para accionarlas sin energizar el solenoide Al girar el switch manual de la posición 0 a la 1 se provoca la conmutación de la válvula Para usar la electroválvula con energía eléctrica se debe regresar el switch manual a su posición original Accionamiento Manual 3 2 3 1 0 1 2 1

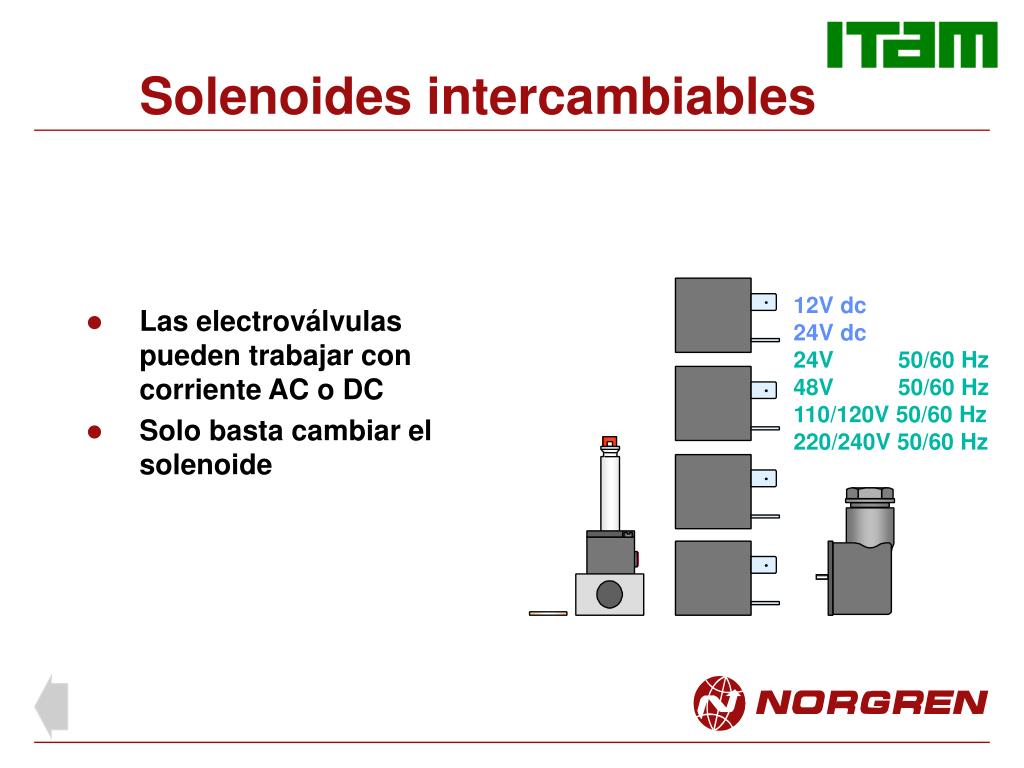

  22. Las electroválvulas pueden trabajar con corriente AC o DC Solo basta cambiar el solenoide Solenoides intercambiables 12V dc 24V dc 24V 50/60 Hz 48V 50/60 Hz 110/120V 50/60 Hz 220/240V 50/60 Hz
