  1. Le HF numérique Zaxcom et son environnement

  2. Programme de l'atelier • Technique de transmission audio-numérique • Systèmes émetteurs-récepteurs Zaxcom bande UHF • Systèmes Zaxcom IFB bande 2,4Ghz • Système Zax-net • Tests pratiques

  3. Transmission numérique Traitement numérique Amplificateur Convertisseur CODEC Codeur de canal Modulateur numérique A/N 24bits 48kHz Bloc RF Emetteur

  4. Modulation QPSK Constellations QPSK ( points noir ) La constellation peut directement être visualisée en utilisant un instrument de mesure particulier : l'analyseur vectoriel (ou dit "de constellation")

  5. Modulation QPSK Spectre du signal modulé QPSK Débit binaire : D= 1/Tb où Tb est la durée d'un bit en seconde

  6. Modulation QPSK Génération des trains I,Q Schéma de principe modulateur QPSK

  7. Modulation QPSK

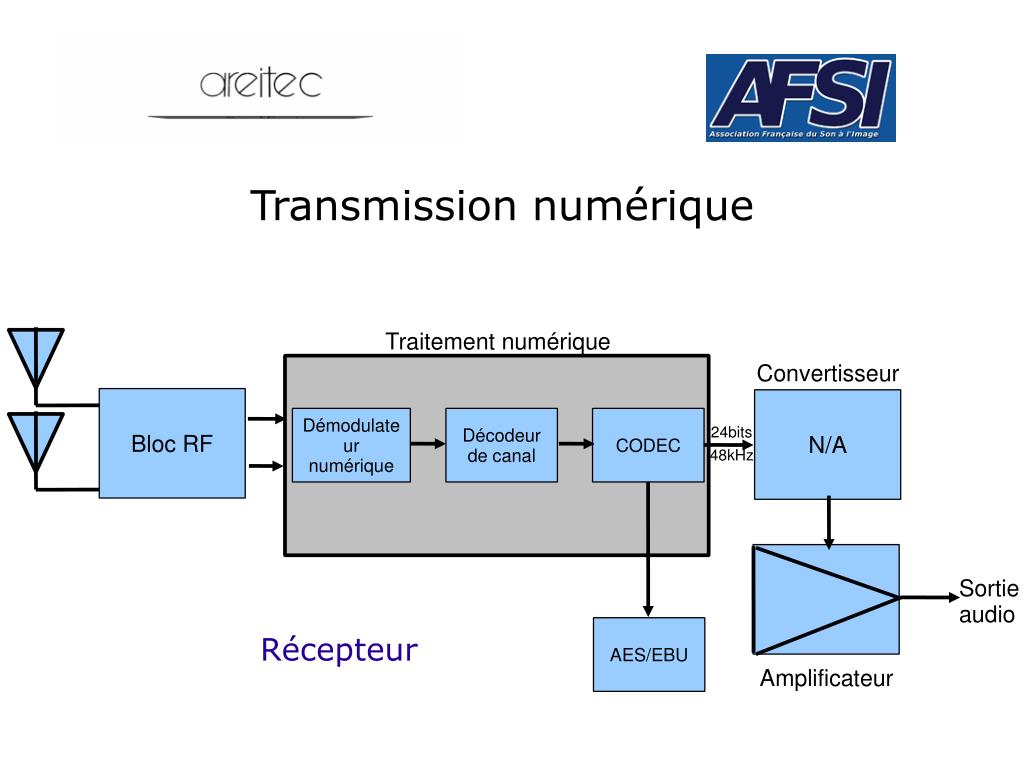

  8. Transmission numérique Traitement numérique Convertisseur Bloc RF N/A Démodulateur numérique Décodeur de canal CODEC 24bits 48kHz Sortie audio AES/EBU Récepteur Amplificateur

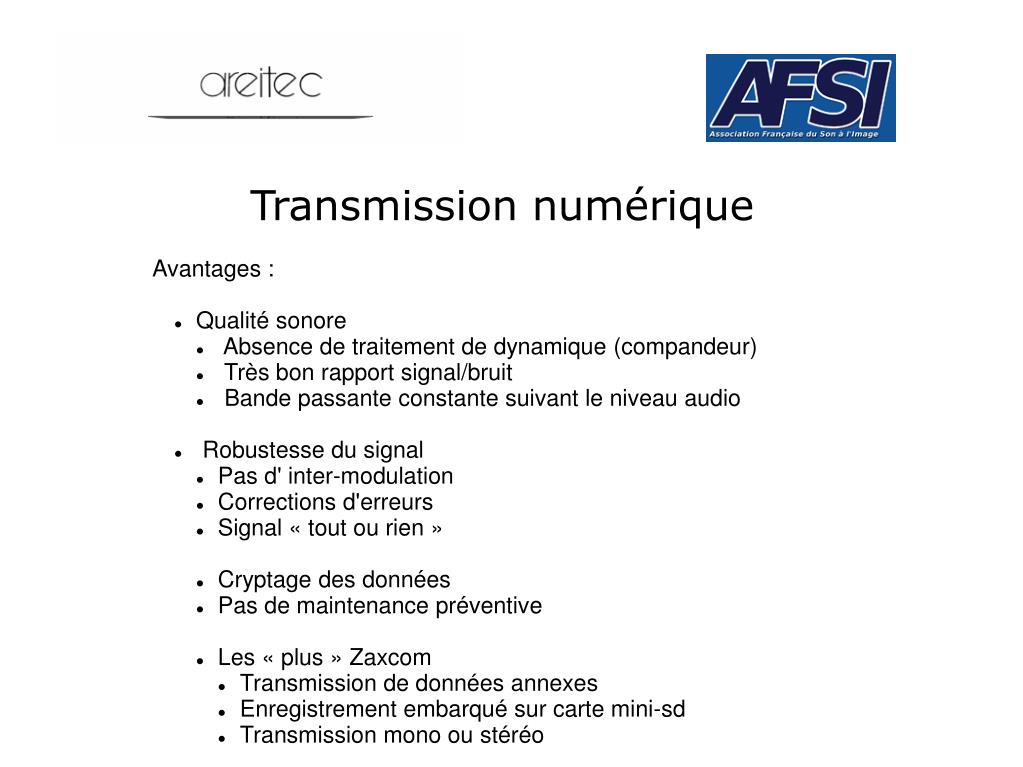

  9. Transmission numérique • Avantages : • Qualité sonore • Absence de traitement de dynamique (compandeur) • Très bon rapport signal/bruit • Bande passante constante suivant le niveau audio • Robustesse du signal • Pas d' inter-modulation • Corrections d'erreurs • Signal « tout ou rien » • Cryptage des données • Pas de maintenance préventive • Les « plus » Zaxcom • Transmission de données annexes • Enregistrement embarqué sur carte mini-sd • Transmission mono ou stéréo

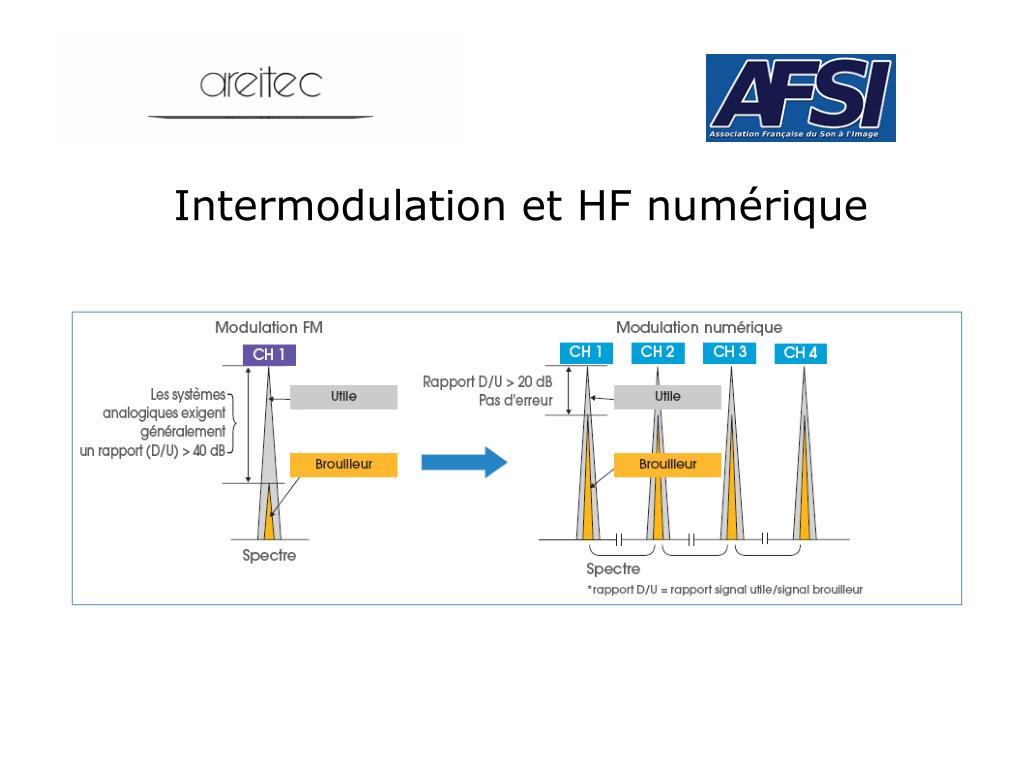

  10. Intermodulation et HF numérique

  11. Transmission numérique • Inconvénients : • Susceptibilité RF de certaines sources analogiques • Délai de groupe (6 ms) • Signal « tout ou rien »

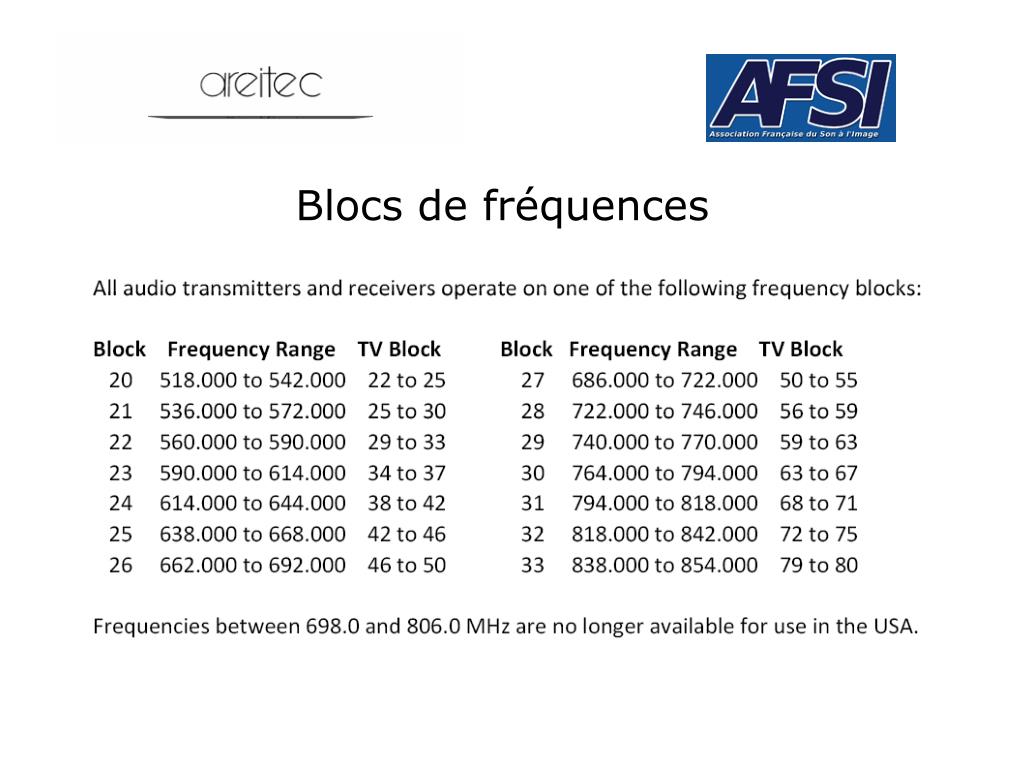

  12. Blocs de fréquences

  13. Transmission numérique • Inconvénients : • Susceptibilité RF de certaines sources analogiques • Délai de groupe (6 ms) • Signal « tout ou rien »

  14. Fabricants

  15. UDR700 UM700

  16. Système Lectrosonics D4 • Bande 902-928 Mhz • 2 ou 4 canaux • Excursion : 2 à 4 Mhz

  17. Digital Hybrid Wireless™

  18. Emetteur DWT-B01 Récepteur DWRS01D • Bande : 638 à 698 Mhz • Bande passante : 20 à 20,000 Hz (±3B) • Latence : 3,6 ms • Cryptage : Oui

  19. DPT 700 • Bande 1: 548.1 à 697.9 MHz • Bande 2: 710.1 à 864.9 MHz • Bande passante : 25 à 20,000 Hz (±3B) • Excursion en fréquence < 200 kHz • Latence : 4 ms • Cryptage : Oui DSR 700

  20. Emetteurs – récepteurs UHF TRX900AA TRX992 RX4900 TRX700 TRX900 RX900

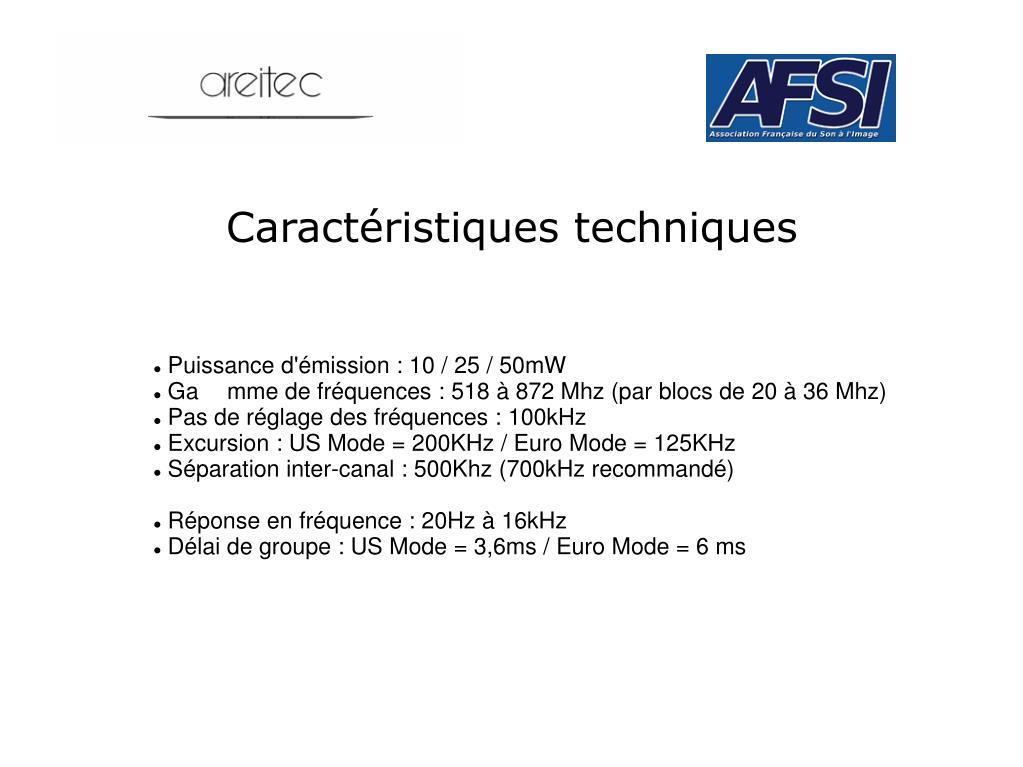

  21. Caractéristiques techniques • Puissance d'émission : 10 / 25 / 50mW • Ga mme de fréquences : 518 à 872 Mhz (par blocs de 20 à 36 Mhz) • Pas de réglage des fréquences : 100kHz • Excursion : US Mode = 200KHz / Euro Mode = 125KHz • Séparation inter-canal : 500Khz (700kHz recommandé) • Réponse en fréquence : 20Hz à 16kHz • Délai de groupe : US Mode = 3,6ms / Euro Mode = 6 ms

  22. Enregistrement embarqué (breveté) • 48kHz/24bits • Fichiers Broadcast Wave • Jusqu'à 96 heure sur une carte microSD 16Go • Référence Timecode • Utilitaire de conversion : Zaxconvert

  23. Transmission stéréo • 1 seul récepteur et 1 seul émetteur • 2 entrées symétriques niveau ligne • Entrée timecode • Sortie audio/timecode • Alimentation externe • Préservation de la phase • Enregistrement embarqué stéréo

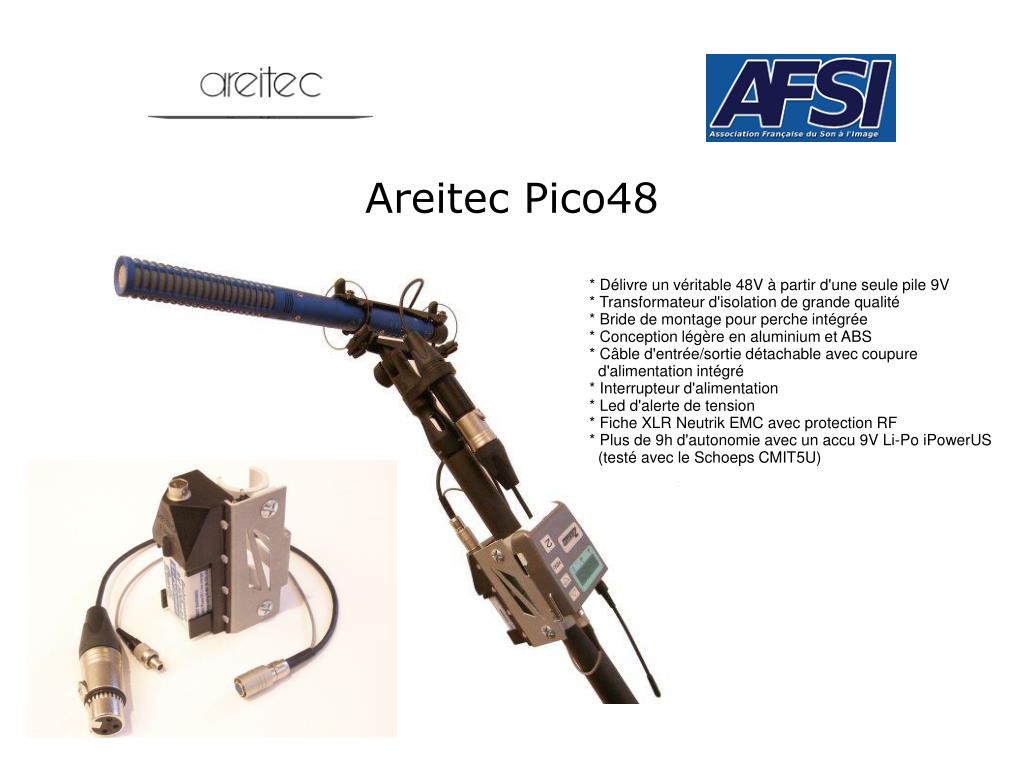

  24. Areitec Pico48 * Délivre un véritable 48V à partir d'une seule pile 9V * Transformateur d'isolation de grande qualité * Bride de montage pour perche intégrée * Conception légère en aluminium et ABS * Câble d'entrée/sortie détachable avec coupure d'alimentation intégré * Interrupteur d'alimentation * Led d'alerte de tension * Fiche XLR Neutrik EMC avec protection RF * Plus de 9h d'autonomie avec un accu 9V Li-Po iPowerUS (testé avec le Schoeps CMIT5U)

  25. Emetteurs – récepteurs IFB 2,4Ghz • Transmission cryptée • Très faible distorsion • Transmission d'un signal audio, de signaux de télécommande, de timecode et de métadonnées • Affichage du timecode • Sortie timecode • Générateur de timecode ERX1 IFB100

  26. QRX100 : • Récepteur diversity 4 canaux • Emetteur IFB intégré • Lecteur générateur SMPTE intégré • Sorties synchro vidéo et timecode • Indication de réception par LEDs

  27. Adaptation RX900S - XD-CAM
