Presentation Transcript

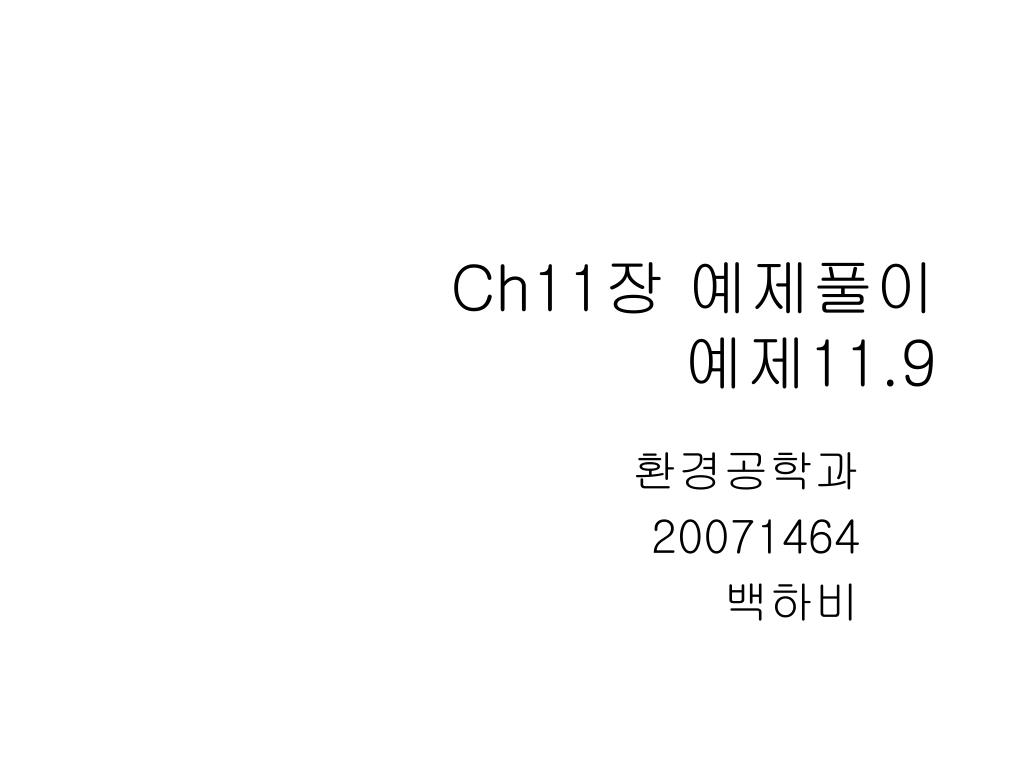

  1. Ch11장 예제풀이예제11.9 환경공학과 20071464 백하비

  2. [예제 11.9] N개의 수조가 한 개의 공통 연결점에 연결되어 있는 시스템내의 유동을 구하는 프로그램을 준비하라. 예제 11.8의 데이터를 이용해서 프로그램을 검토하라. 풀이>> 가장 높은 수조의 높이를 최대연결부 수두로, 가장 낮은 수조의 높이를 최소연결부 수두로 한 두 수두에 이등분법을 사용한다. 식 (5. 8. 15)는 의 각각의 시행값을 구하는 데 이용되며 연속방정식은 이분법의 다음 단계을 결정하는 데 이용된다(그림 11.13). 그림 11.13은 다음페이지에 제시하였다.

  3. 10 REM B: EX11.9 EXAMPLE 11.9 N reservoirs with a common junction 20 DEFINT I, N: DEF FNQ (D1, D2, D3, DH) = D1 * DH * LOG(D2 + D3 / DH)'EQ.(5.8.15) 30 READ N, G, KVIS, II: DATA 3,9.806,1.007E-6,15 40 PRINT : PRINT "N,G,KVIS,II="; N; G; KVIS; II 50 ZMA = -1!: ZMI = 1! 60 FOR I = 1 TO N: READ L(I), D(I), EP(I), Z(I) 70 PRINT "L,D,EP,Z="; L(I); D(I); EP(I); Z(I) 80 NEXT I 90 DATA 3000.,1.,.0002,30.,600.,.45,.0009,18.,1000.,.6,.0006,9. 100 FOR I = 1 TO N: C = SQR(G * D(I) / L(I)): El(I) = -.9650001 * D(I) ^ 2 * C 110 E2(I) = EP(I) / (3.7 * D(I)): E3(I) = 1.784 * KVIS / (D(I) * C)' FOR EQ. <5. 8. 15) 120 IF Z(I) > ZMA THEN ZMA = Z(I) ' ELEV. OF HIGHEST RESERVOIR 130 IF Z(I) < ZMI THEN ZMI = Z(I) ' ELEV. OF LOWEST RESERVOIR 140 NEXT I 150 FOR I1 = 1 TO 15: HJUN = .5 * (ZMA + ZMI): S = 0! ' START BISECTION METHOD 160 FOR I = 1 TO N: HF = Z(I) - HJUN: HFS = SQR(ABS(HF)) 170 Q(I) = FNQ(E1(I), E2(I), E3(I), HFS) * SGN(HF) 180 S = S + Q(I)': PRINT "HF,Q,S="; HF; Q(I); S 190 NEXT I 200 IF S > 0! THEN ZMI = HJUN ELSE ZMA = HJUN 210 NEXT I1 220 PRINT "ELEVATION OF JUNCTION IS "; HJUN 230 PRINT "PIPE DISCHARGES ARE (POSITIVE INTO THE JUNCTION)" 240 FOR I = 1 TO N: PRINT "Q("; I; ")="; : PRINT USING " ###.### "; Q(I); 250 NEXT I: PRINT N,G,KVIS,II= 3 9.806001 1.007E-06 15 L,D,EP,Z= 3000 1 .0002 30 L,D,EP,Z= 600 .45 .0009 18 L,D,EP,Z= 1000 .6 .0006 9 ELEVATION OF JUNCTION IS 24.8801 PIPE DISCHARGES ARE (POSITIVE INTO THE JUNCTION) Q( 1 )= 1.198 Q( 2 )= -0.329 Q( 3 )= -0.869 그림 11.13 예제 11.9에 대한 프로그램과 출력
