seminar f

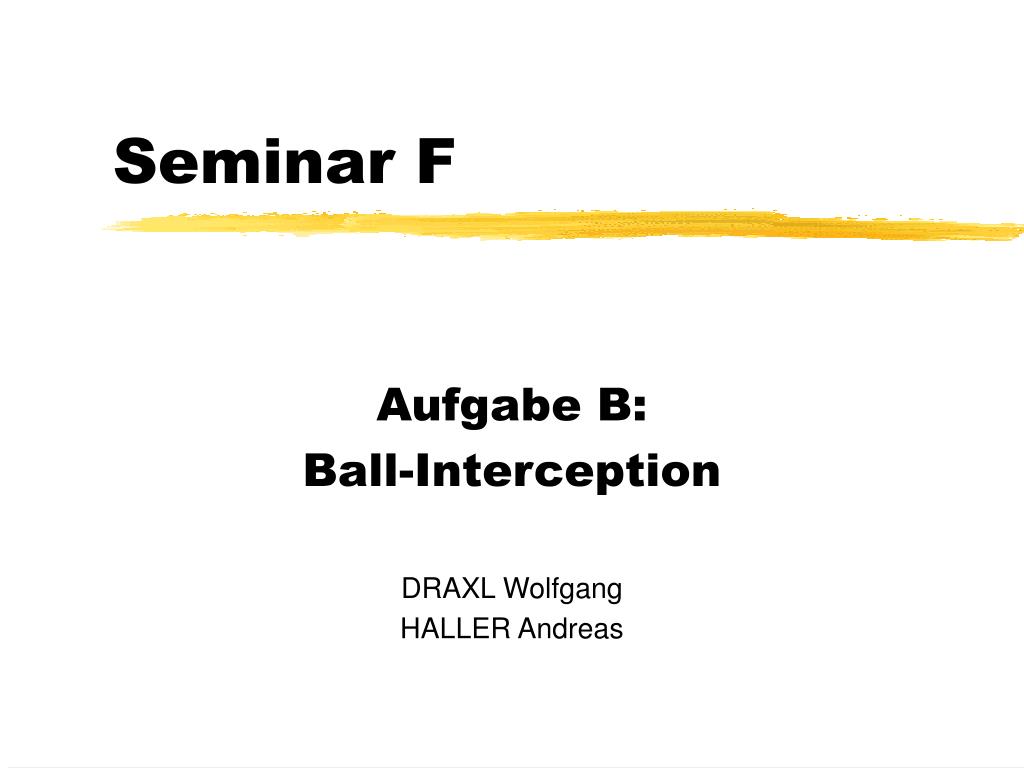

Seminar F

Aufgabe B:

Ball-Interception

DRAXL Wolfgang

HALLER Andreas

aufgabenstellung

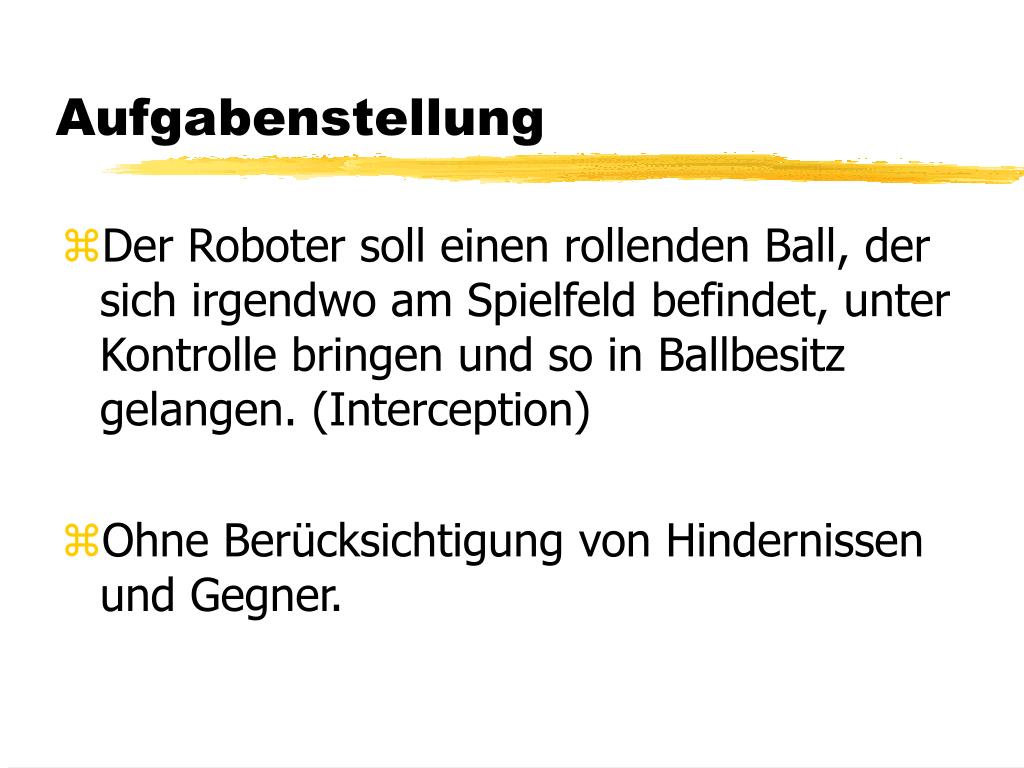

Aufgabenstellung
  • Der Roboter soll einen rollenden Ball, der sich irgendwo am Spielfeld befindet, unter Kontrolle bringen und so in Ballbesitz gelangen. (Interception)
  • Ohne Berücksichtigung von Hindernissen und Gegner.
realisierung
Realisierung

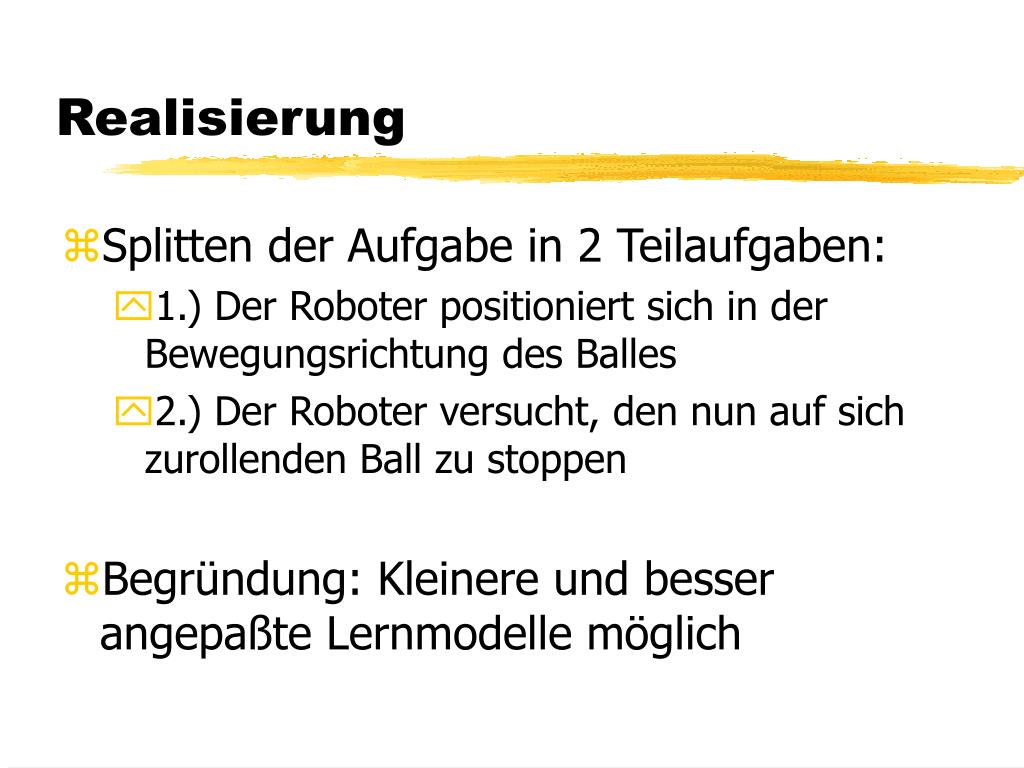

  • Splitten der Aufgabe in 2 Teilaufgaben:
    • 1.) Der Roboter positioniert sich in der Bewegungsrichtung des Balles
    • 2.) Der Roboter versucht, den nun auf sich zurollenden Ball zu stoppen
  • Begründung: Kleinere und besser angepaßte Lernmodelle möglich
ball stoppen

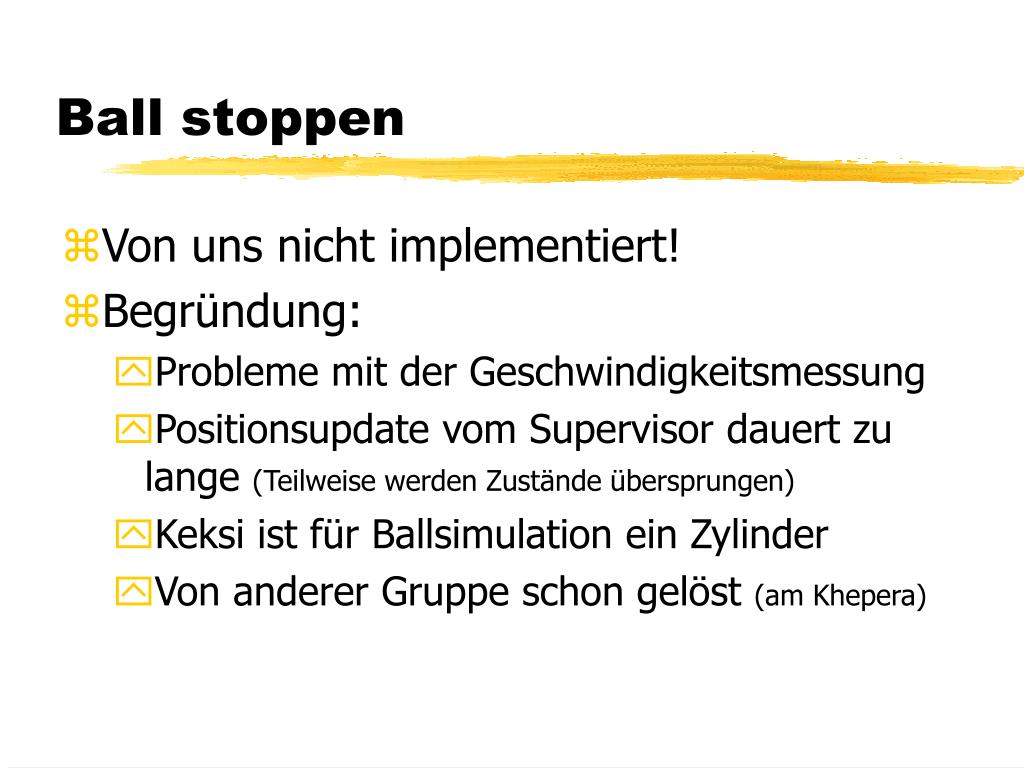

Ball stoppen
  • Von uns nicht implementiert!
  • Begründung:
    • Probleme mit der Geschwindigkeitsmessung
    • Positionsupdate vom Supervisor dauert zu lange (Teilweise werden Zustände übersprungen)
    • Keksi ist für Ballsimulation ein Zylinder
    • Von anderer Gruppe schon gelöst (am Khepera)
interception realisierungsmethoden
InterceptionRealisierungsmethoden
  • REGLER
    • Ausprogrammierte Lösung
  • LERNALGORITHMUS
    • Reinforcement Learning
regler

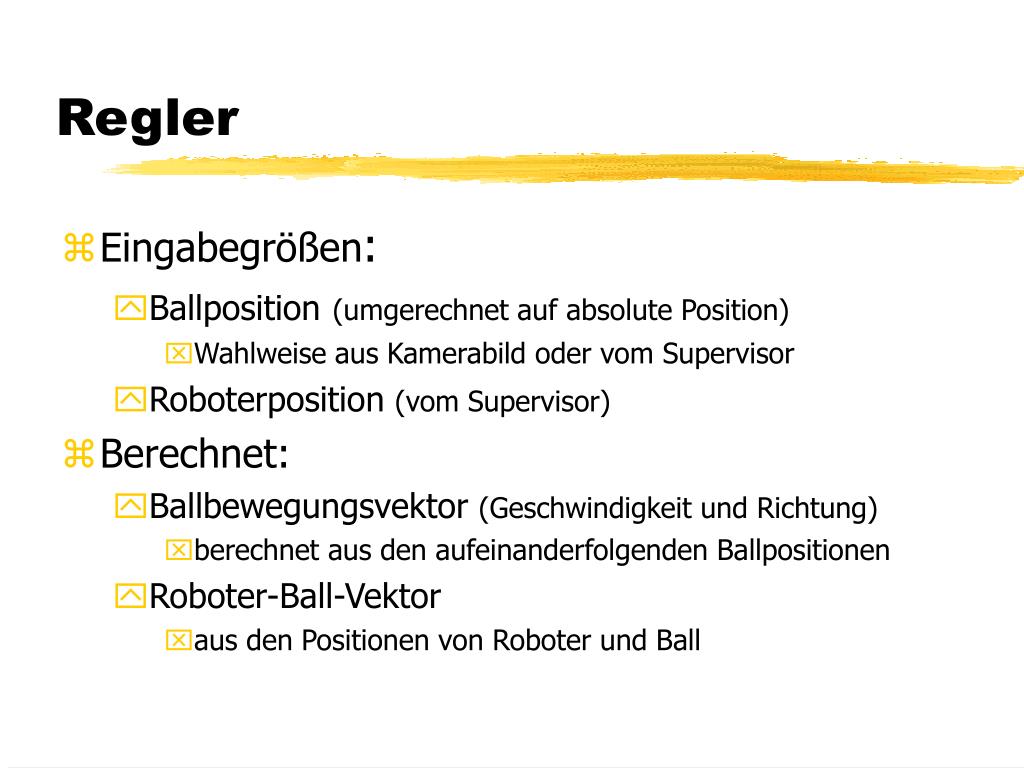

Regler
  • Eingabegrößen:
    • Ballposition(umgerechnet auf absolute Position)
      • Wahlweise aus Kamerabild oder vom Supervisor
    • Roboterposition (vom Supervisor)
  • Berechnet:
    • Ballbewegungsvektor (Geschwindigkeit und Richtung)
      • berechnet aus den aufeinanderfolgenden Ballpositionen
    • Roboter-Ball-Vektor
      • aus den Positionen von Roboter und Ball
regler1
Regler

Ball Bewegungsvektor

Vorhaltefaktor

  • Berechnet:
    • Winkel 
      • Winkel zwischen Roboter-Ball-

und Ball-Bewegungsvektor

    • Zeit zum Ball
      • aus Roboter-Ball-Vektor und einer

maximalen Robotergeschwindigkeit

    • Ballbewegung
      • aus Zeit zum Ball und der Ballgeschwindigkeit
      • Vorhaltewert wird dazuaddiert
    • Neue Roboterbewegung
      • aus Ballbewegung, Winkel  und Roboter-Ball-Vektor

über Cosinussatz

Neue Roboter-Bewegung

Roboter-Ball-Vektor

regler2

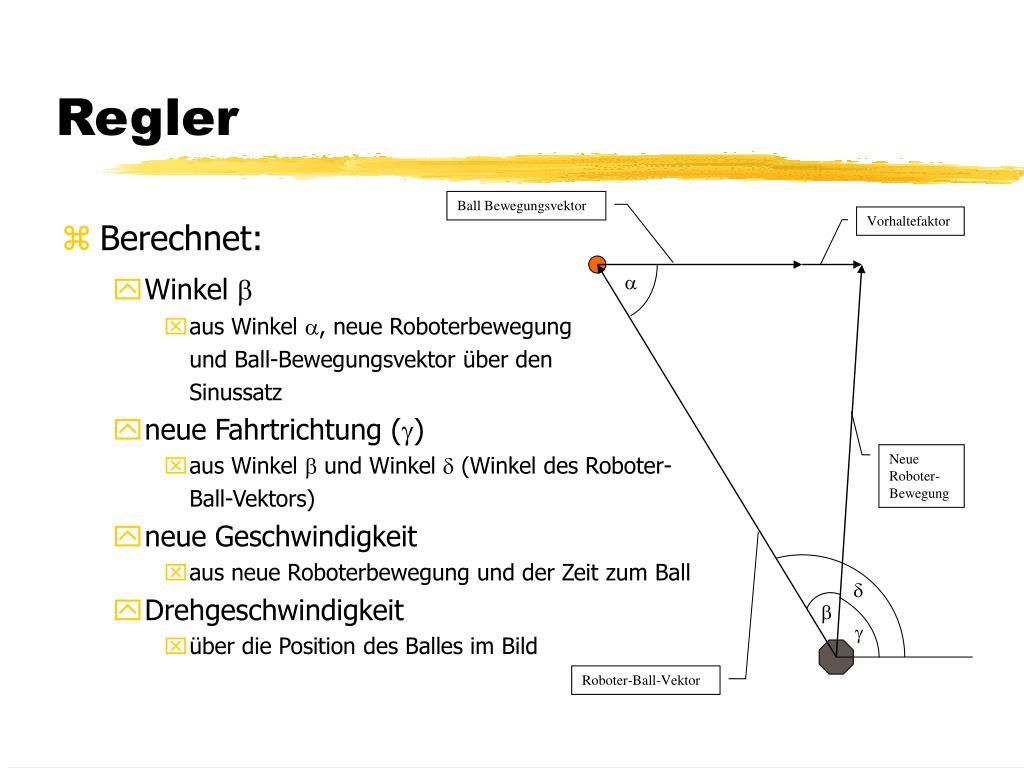

Regler

Ball Bewegungsvektor

Vorhaltefaktor

  • Berechnet:
    • Winkel 
      • aus Winkel , neue Roboterbewegung

und Ball-Bewegungsvektor über den

Sinussatz

    • neue Fahrtrichtung ()
      • aus Winkel  und Winkel  (Winkel des Roboter-

Ball-Vektors)

    • neue Geschwindigkeit
      • aus neue Roboterbewegung und der Zeit zum Ball
    • Drehgeschwindigkeit
      • über die Position des Balles im Bild

Neue Roboter-Bewegung

Roboter-Ball-Vektor

regler3
Regler

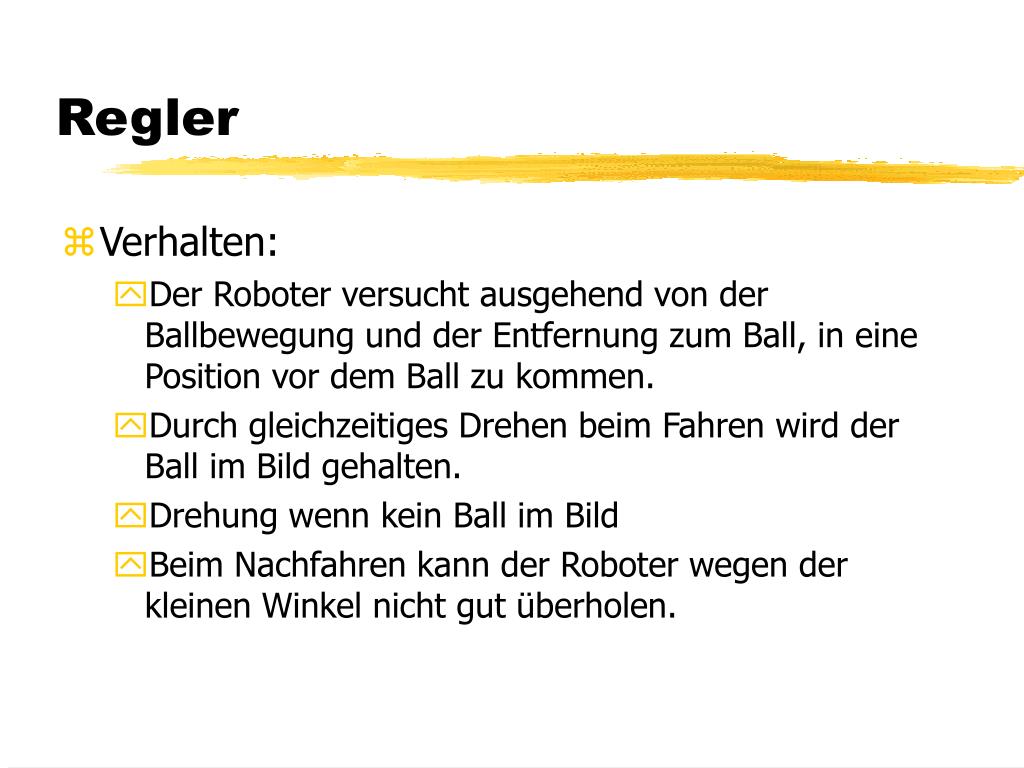

  • Verhalten:
    • Der Roboter versucht ausgehend von der Ballbewegung und der Entfernung zum Ball, in eine Position vor dem Ball zu kommen.
    • Durch gleichzeitiges Drehen beim Fahren wird der Ball im Bild gehalten.
    • Drehung wenn kein Ball im Bild
    • Beim Nachfahren kann der Roboter wegen der kleinen Winkel nicht gut überholen.
regler4

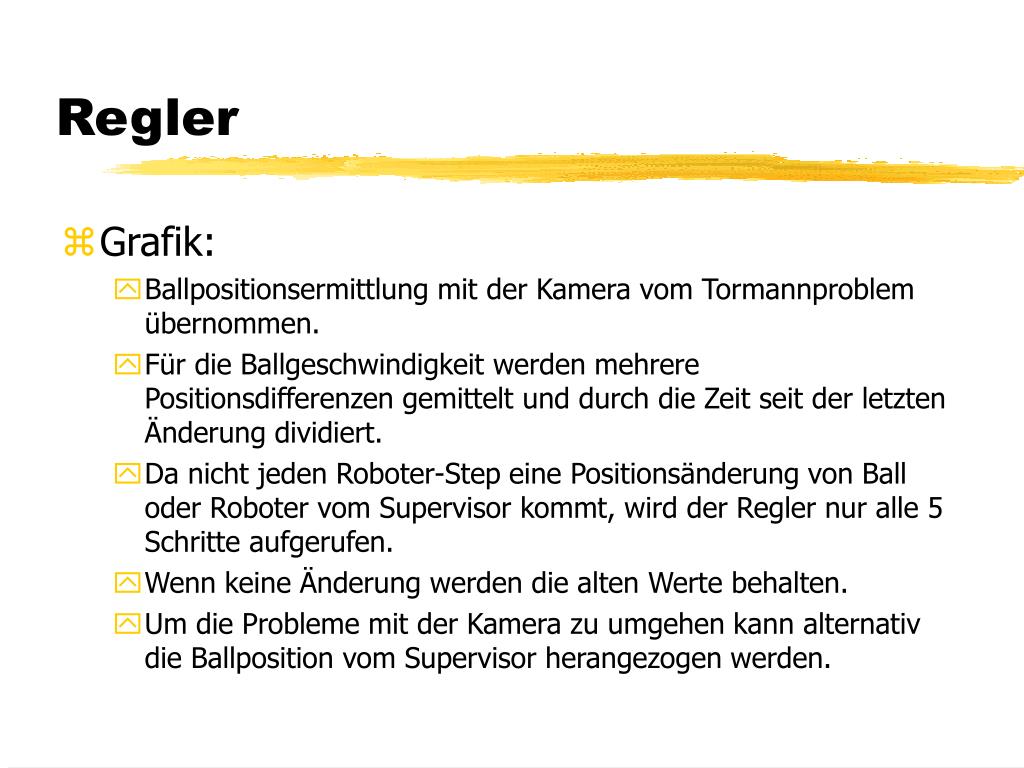

Regler
  • Grafik:
    • Ballpositionsermittlung mit der Kamera vom Tormannproblem übernommen.
    • Für die Ballgeschwindigkeit werden mehrere Positionsdifferenzen gemittelt und durch die Zeit seit der letzten Änderung dividiert.
    • Da nicht jeden Roboter-Step eine Positionsänderung von Ball oder Roboter vom Supervisor kommt, wird der Regler nur alle 5 Schritte aufgerufen.
    • Wenn keine Änderung werden die alten Werte behalten.
    • Um die Probleme mit der Kamera zu umgehen kann alternativ die Ballposition vom Supervisor herangezogen werden.
regler5
Regler

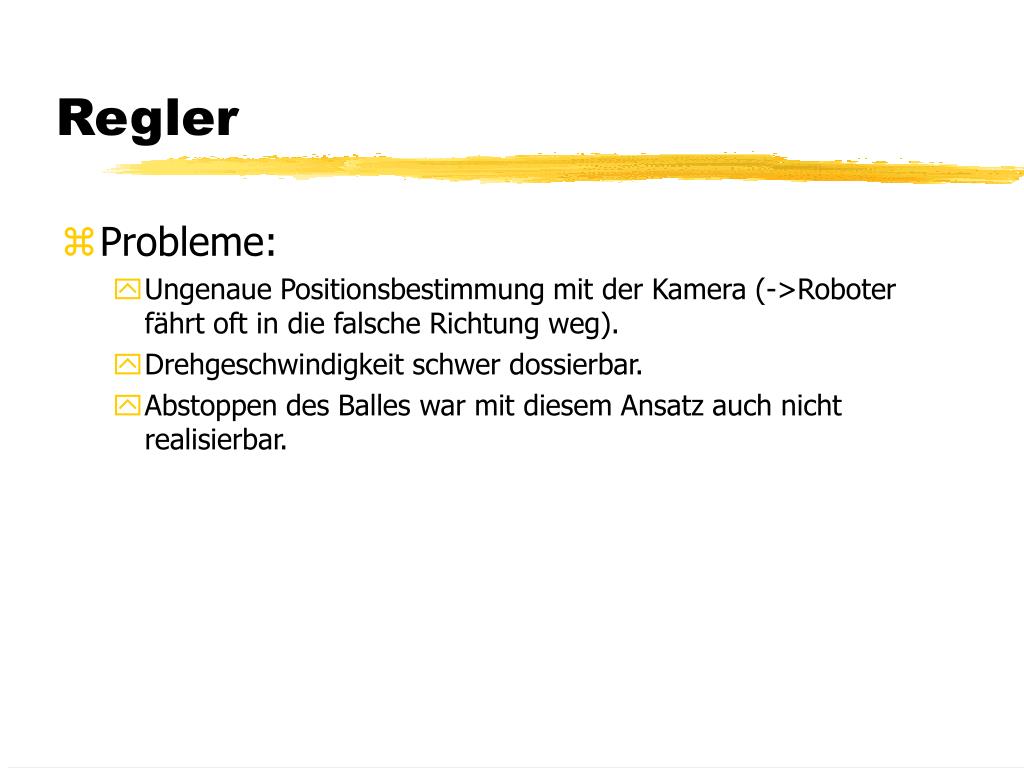

  • Probleme:
    • Ungenaue Positionsbestimmung mit der Kamera (->Roboter fährt oft in die falsche Richtung weg).
    • Drehgeschwindigkeit schwer dossierbar.
    • Abstoppen des Balles war mit diesem Ansatz auch nicht realisierbar.
lernalgorithmus
Lernalgorithmus

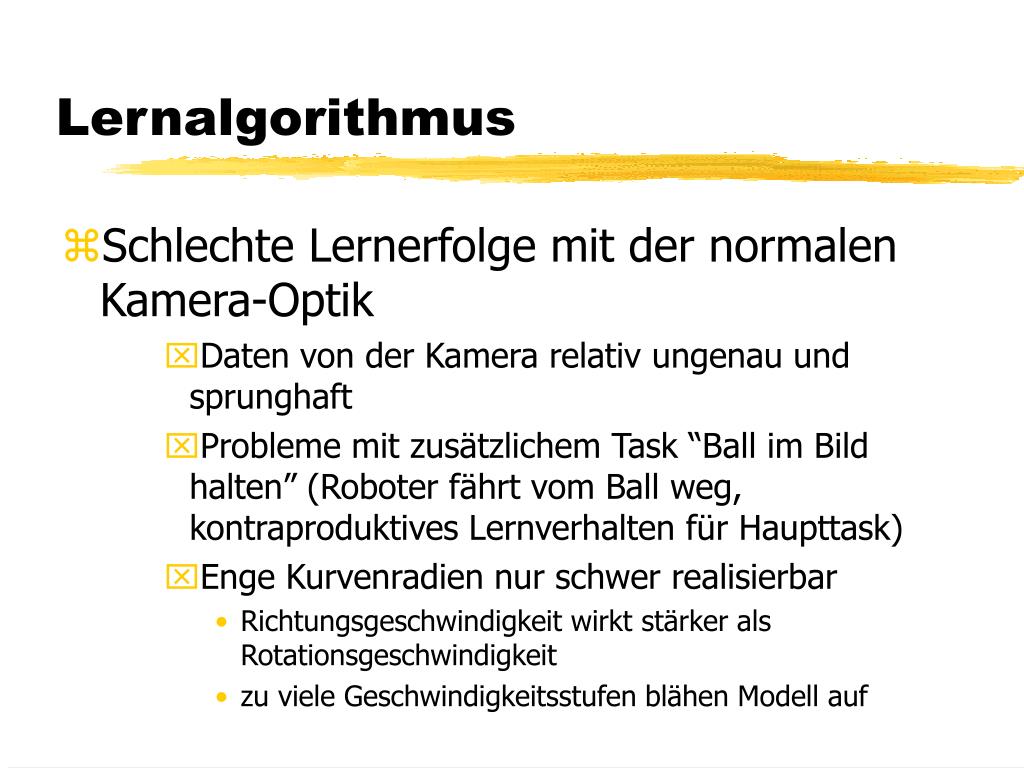

  • Schlechte Lernerfolge mit der normalen Kamera-Optik
      • Daten von der Kamera relativ ungenau und sprunghaft
      • Probleme mit zusätzlichem Task “Ball im Bild halten” (Roboter fährt vom Ball weg, kontraproduktives Lernverhalten für Haupttask)
      • Enge Kurvenradien nur schwer realisierbar
        • Richtungsgeschwindigkeit wirkt stärker als Rotationsgeschwindigkeit
        • zu viele Geschwindigkeitsstufen blähen Modell auf
lernalgorithmus1
Lernalgorithmus

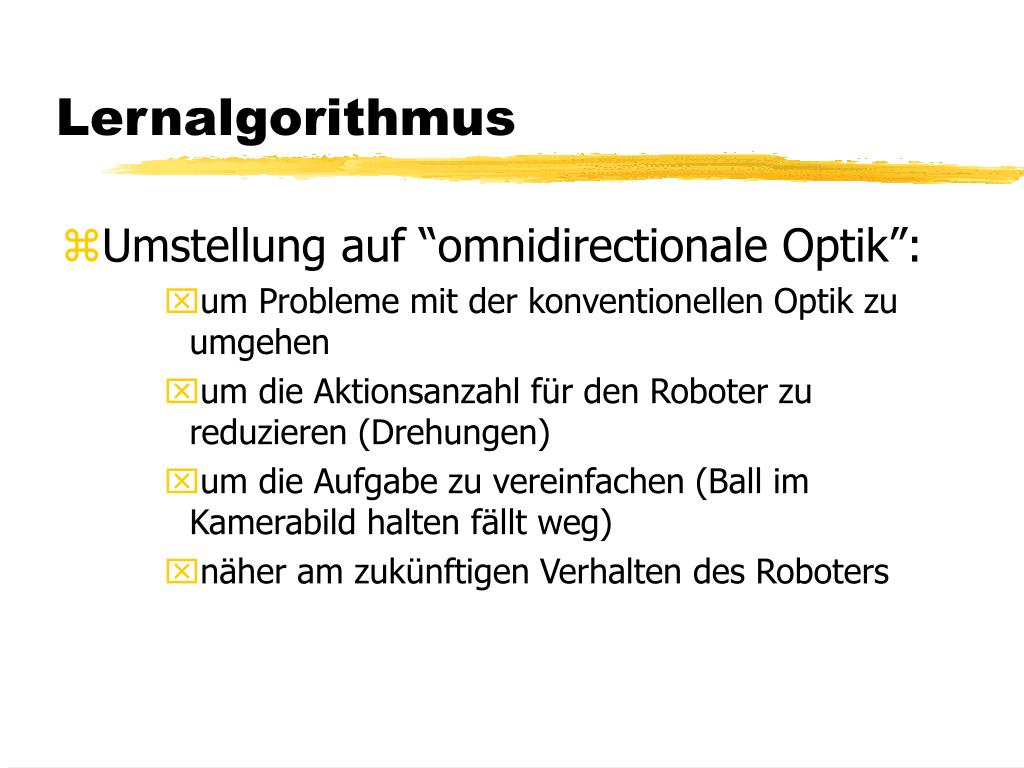

  • Umstellung auf “omnidirectionale Optik”:
      • um Probleme mit der konventionellen Optik zu umgehen
      • um die Aktionsanzahl für den Roboter zu reduzieren (Drehungen)
      • um die Aufgabe zu vereinfachen (Ball im Kamerabild halten fällt weg)
      • näher am zukünftigen Verhalten des Roboters
lernalgorithmus2
Lernalgorithmus

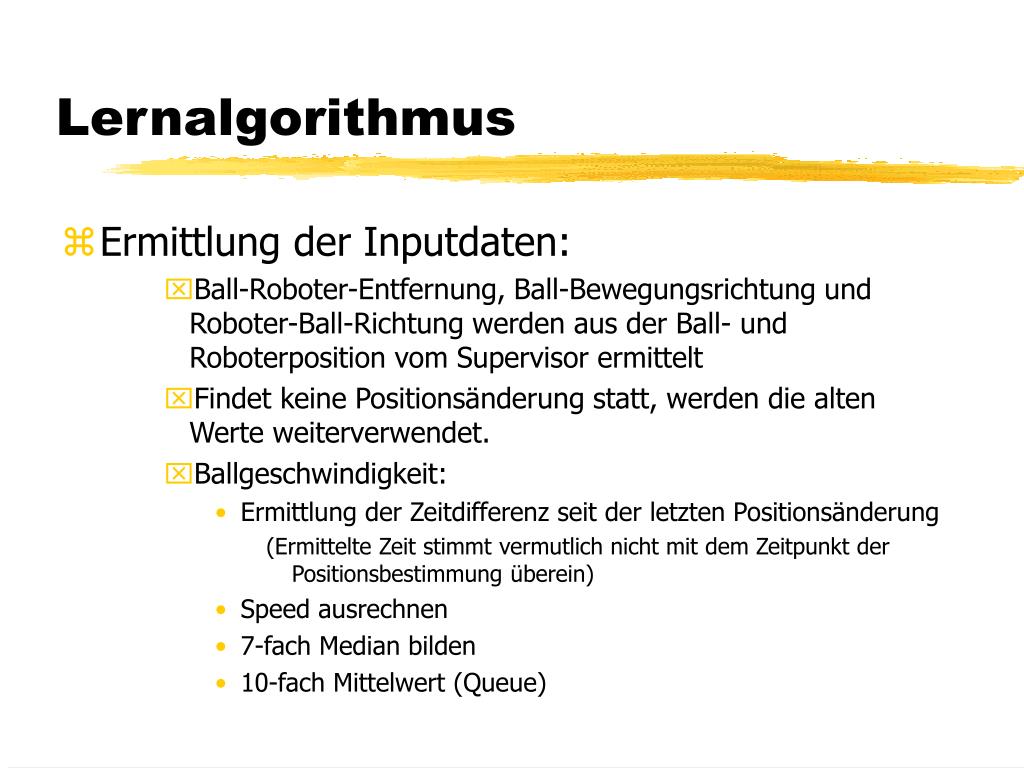

  • Ermittlung der Inputdaten:
      • Ball-Roboter-Entfernung, Ball-Bewegungsrichtung und Roboter-Ball-Richtung werden aus der Ball- und Roboterposition vom Supervisor ermittelt
      • Findet keine Positionsänderung statt, werden die alten Werte weiterverwendet.
      • Ballgeschwindigkeit:
        • Ermittlung der Zeitdifferenz seit der letzten Positionsänderung

(Ermittelte Zeit stimmt vermutlich nicht mit dem Zeitpunkt der Positionsbestimmung überein)

        • Speed ausrechnen
        • 7-fach Median bilden
        • 10-fach Mittelwert (Queue)
lernalgorithmus3
Lernalgorithmus
  • Realisierung in 2 verschiedenen Modellen:
    • Modell 1:
        • Berücksichtigung der Ballgeschwindigkeit
        • Weniger Entfernungsklassen
        • Einfacheres Rewardmodell
    • Modell 2:
        • keine Ballgeschwindigkeit
        • Mehr Entfernungsklassen
        • Rewardmodell stärker auf Vermeidung des Nahbereiches ausgelegt (Kollisionsvermeidung)
modell 1
Modell 1:
  • Zustandsraum:
    • Ballgeschwindigkeit
      • 2 Stufen (langsam, schnell)
    • Ball-Roboter-Entfernung
      • 3 Diskretisierungsstufen (nah, mittel, weit)
    • Ball-Bewegungsrichtung
      • 8 Richtungen (45° Bereich pro Richtung)
    • Roboter-Ball-Richtung
      • 8 Richtungen (45° Bereich pro Richtung)
modell 11
Modell 1:

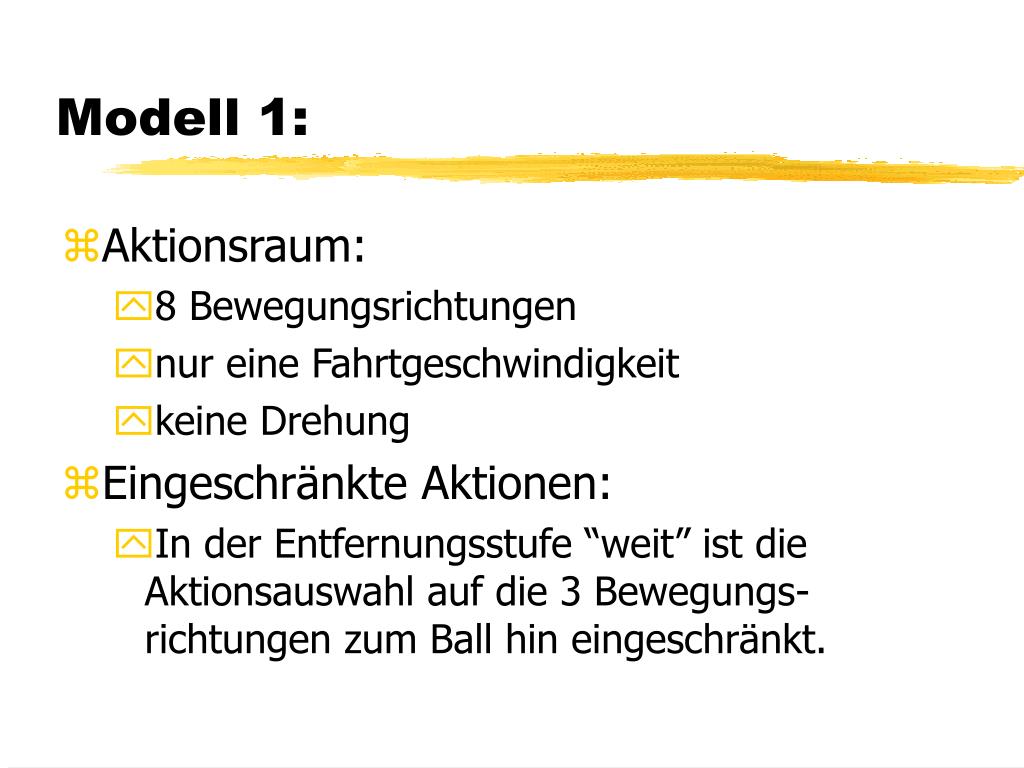

  • Aktionsraum:
    • 8 Bewegungsrichtungen
    • nur eine Fahrtgeschwindigkeit
    • keine Drehung
  • Eingeschränkte Aktionen:
    • In der Entfernungsstufe “weit” ist die Aktionsauswahl auf die 3 Bewegungs-richtungen zum Ball hin eingeschränkt.
modell 12
Modell 1:

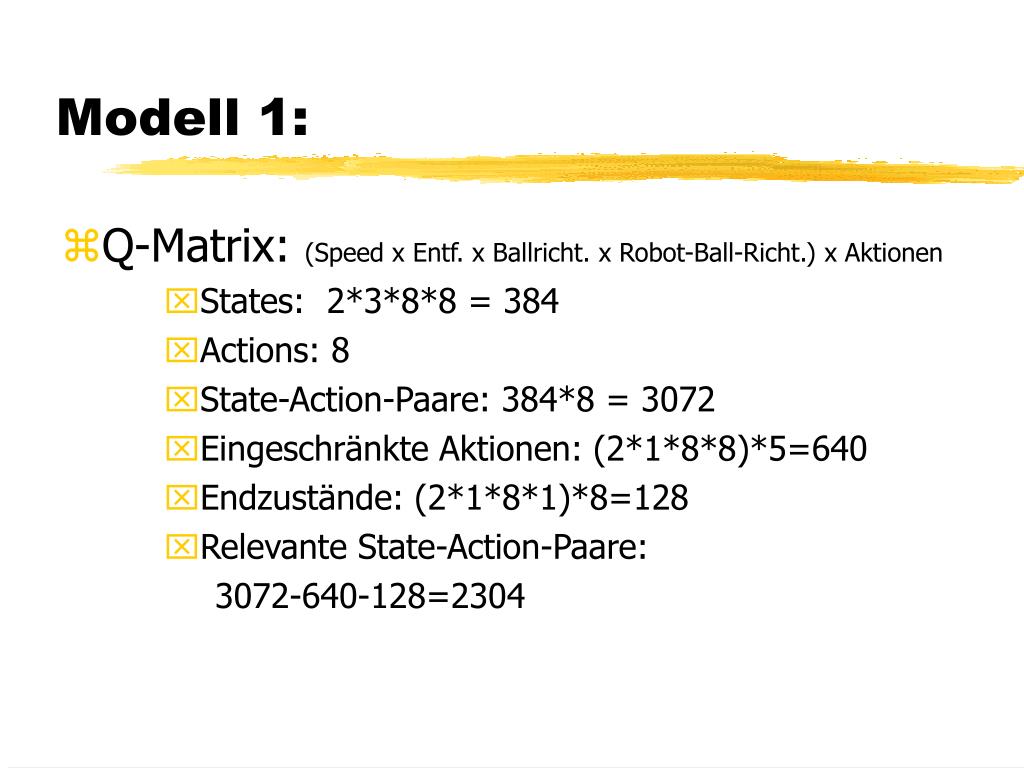

  • Q-Matrix: (Speed x Entf. x Ballricht. x Robot-Ball-Richt.) x Aktionen
      • States: 2*3*8*8 = 384
      • Actions: 8
      • State-Action-Paare: 384*8 = 3072
      • Eingeschränkte Aktionen: (2*1*8*8)*5=640
      • Endzustände: (2*1*8*1)*8=128
      • Relevante State-Action-Paare:

3072-640-128=2304

modell 13
Modell 1:
  • Rewards:
    • Positive:
        • 200: Für das Erreichen des Nahbereiches
        • 800: Für das Erreichen der Position vor dem Ball wenn bereits 200-Reward erhalten
        • 1000: Für direktes Erreichen der Position vor dem Ball
    • Negative:
        • -1: Für Verbleiben im Nahbereich
        • -2: In mittlerer Distanz
        • -50: In Ferndistanz
modell 14
Modell 1:
  • Rewards:

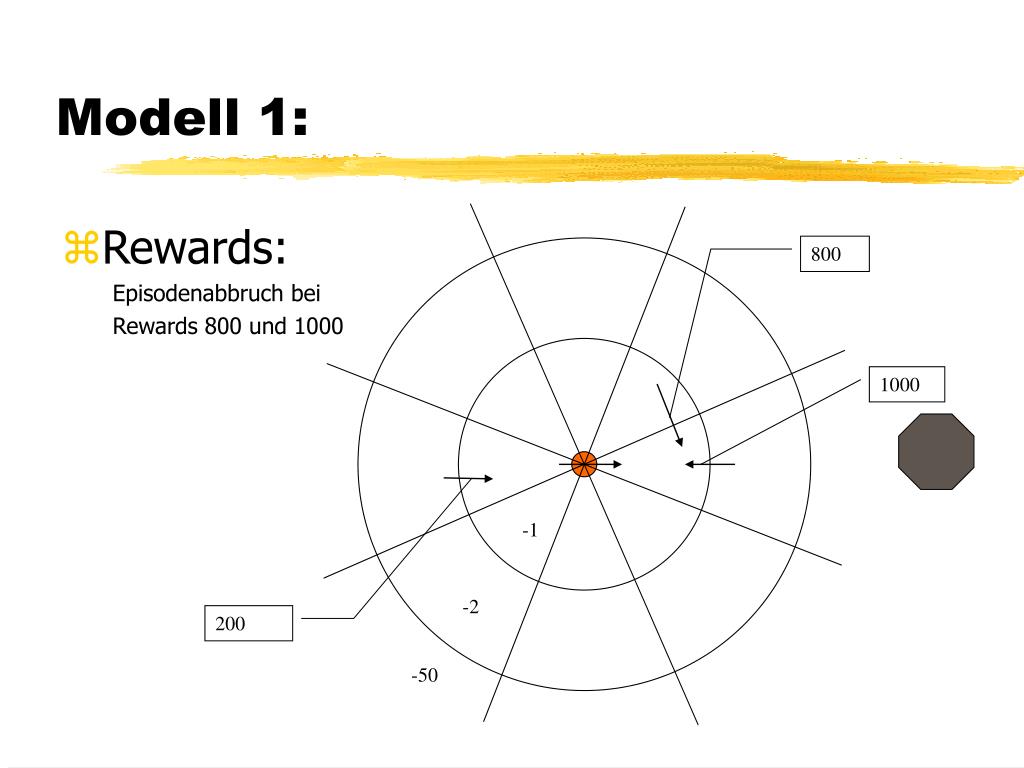

Episodenabbruch bei

Rewards 800 und 1000

800

1000

-1

-2

200

-50

modell 15
Modell 1:

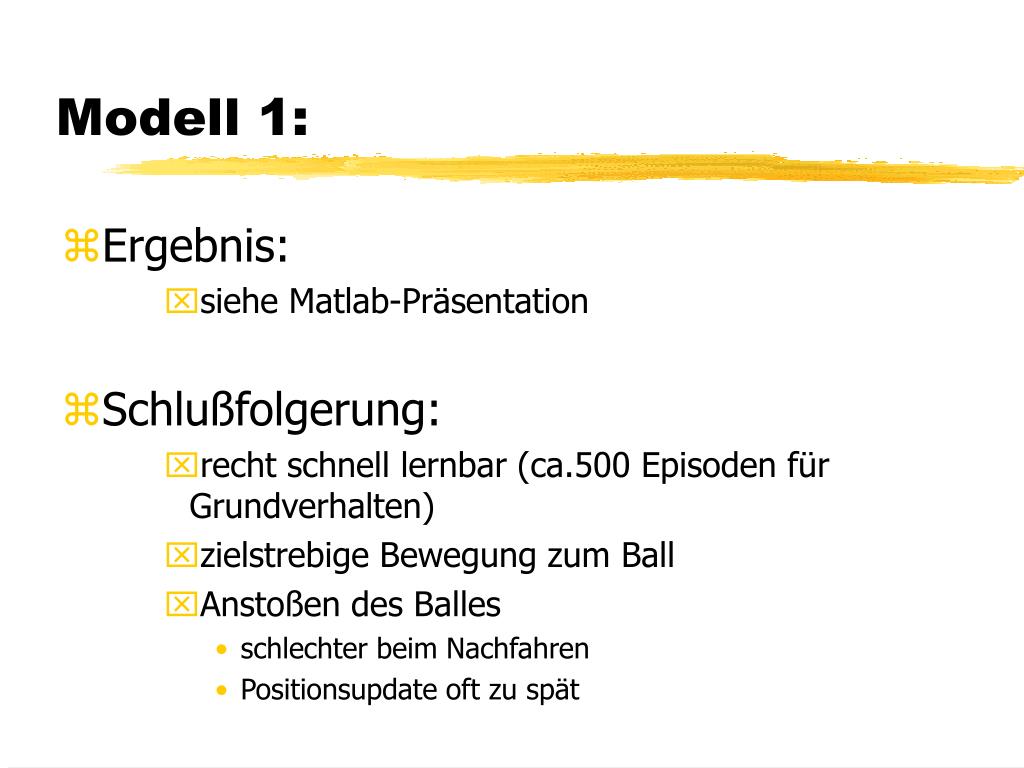

  • Ergebnis:
      • siehe Matlab-Präsentation
  • Schlußfolgerung:
      • recht schnell lernbar (ca.500 Episoden für Grundverhalten)
      • zielstrebige Bewegung zum Ball
      • Anstoßen des Balles
        • schlechter beim Nachfahren
        • Positionsupdate oft zu spät
modell 2
Modell 2:

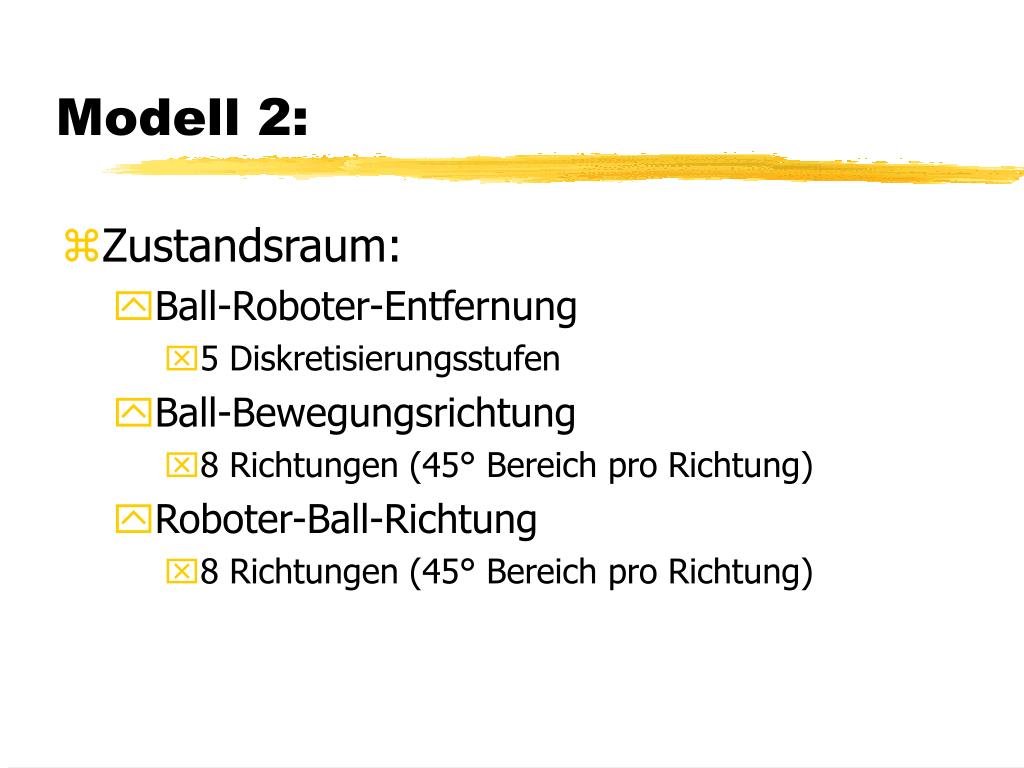

  • Zustandsraum:
    • Ball-Roboter-Entfernung
      • 5 Diskretisierungsstufen
    • Ball-Bewegungsrichtung
      • 8 Richtungen (45° Bereich pro Richtung)
    • Roboter-Ball-Richtung
      • 8 Richtungen (45° Bereich pro Richtung)
modell 21
Modell 2:
  • Aktionsraum:
    • 8 Bewegungsrichtungen
    • nur eine Fahrtgeschwindigkeit
    • keine Drehung
  • Eingeschränkte Aktionen:
    • In der Entfernungsstufe “weit” ist die Aktionsauswahl auf die 3 Bewegungs-richtungen zum Ball hin eingeschränkt.
modell 22
Modell 2:
  • Q-Matrix: (Entf. x Ballricht. x Robot-Ball-Richt) x Aktionen
      • States: 5*8*8 = 320
      • Actions: 8
      • State-Action-Paare: 320*8 = 2560
      • Eingeschränkte Aktionen: (1*8*8)*5=320
      • Endzustände: (1*8*1)*8=64
      • Relevante State-Action-Paare:

2560-320-64=2176

modell 23
Modell 2:

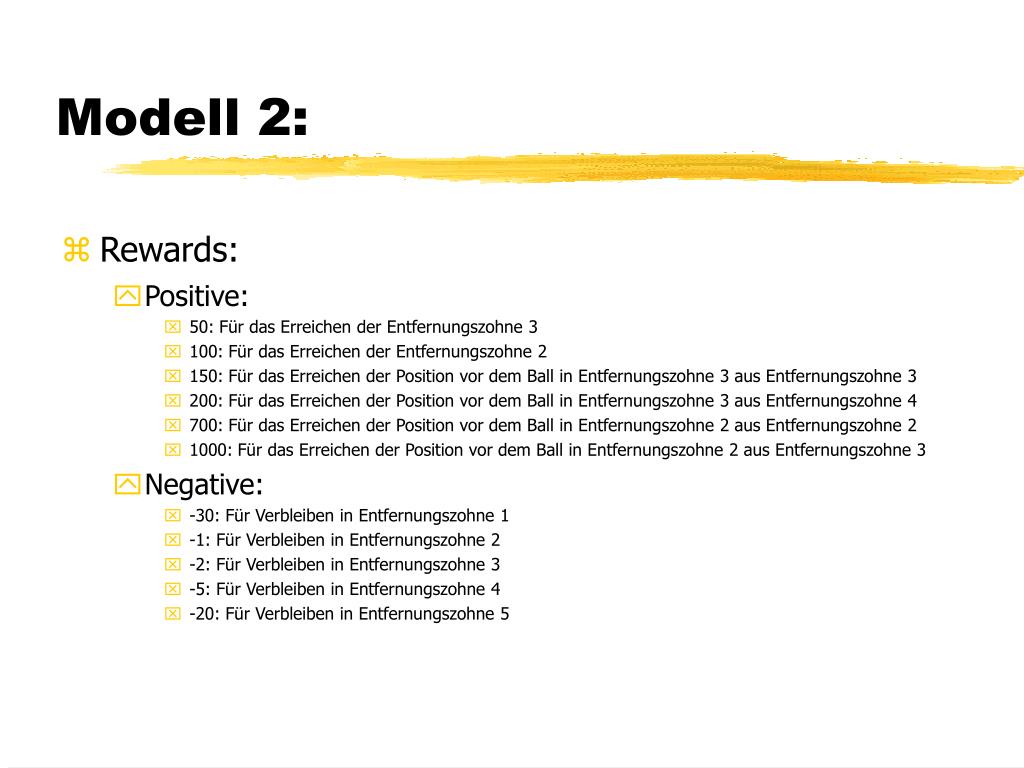

  • Rewards:
    • Positive:
      • 50: Für das Erreichen der Entfernungszohne 3
      • 100: Für das Erreichen der Entfernungszohne 2
      • 150: Für das Erreichen der Position vor dem Ball in Entfernungszohne 3 aus Entfernungszohne 3
      • 200: Für das Erreichen der Position vor dem Ball in Entfernungszohne 3 aus Entfernungszohne 4
      • 700: Für das Erreichen der Position vor dem Ball in Entfernungszohne 2 aus Entfernungszohne 2
      • 1000: Für das Erreichen der Position vor dem Ball in Entfernungszohne 2 aus Entfernungszohne 3
    • Negative:
      • -30: Für Verbleiben in Entfernungszohne 1
      • -1: Für Verbleiben in Entfernungszohne 2
      • -2: Für Verbleiben in Entfernungszohne 3
      • -5: Für Verbleiben in Entfernungszohne 4
      • -20: Für Verbleiben in Entfernungszohne 5
modell 24
Modell 2:

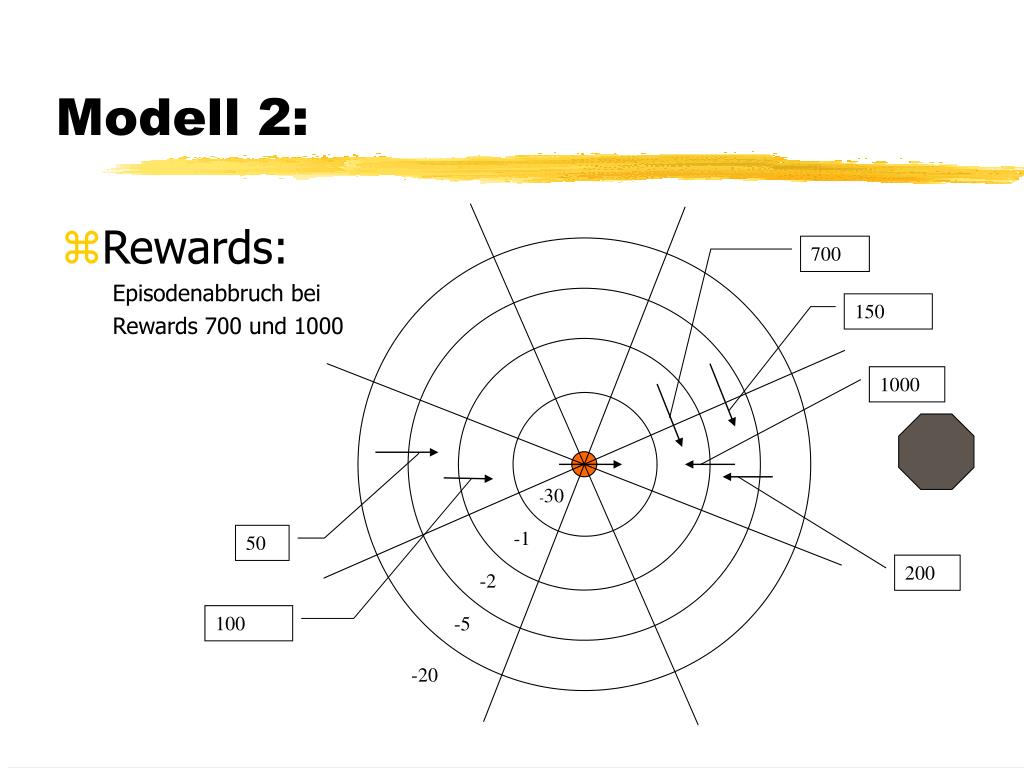

  • Rewards:

Episodenabbruch bei

Rewards 700 und 1000

700

150

1000

-30

-1

50

200

-2

100

-5

-20

modell 25
Modell 2:
  • Ergebnis:
      • siehe Matlab-Präsentation
  • Schlußfolgerung:
      • recht schnell lernbar (ca.500 Episoden für Grundverhalten)
      • neigt oft zu Pendelbewegungen zwischen 2 Zuständen
      • Anstoßen des Balles tritt seltener auf
probleme

Probleme

Simulation

RL

simulationsprobleme

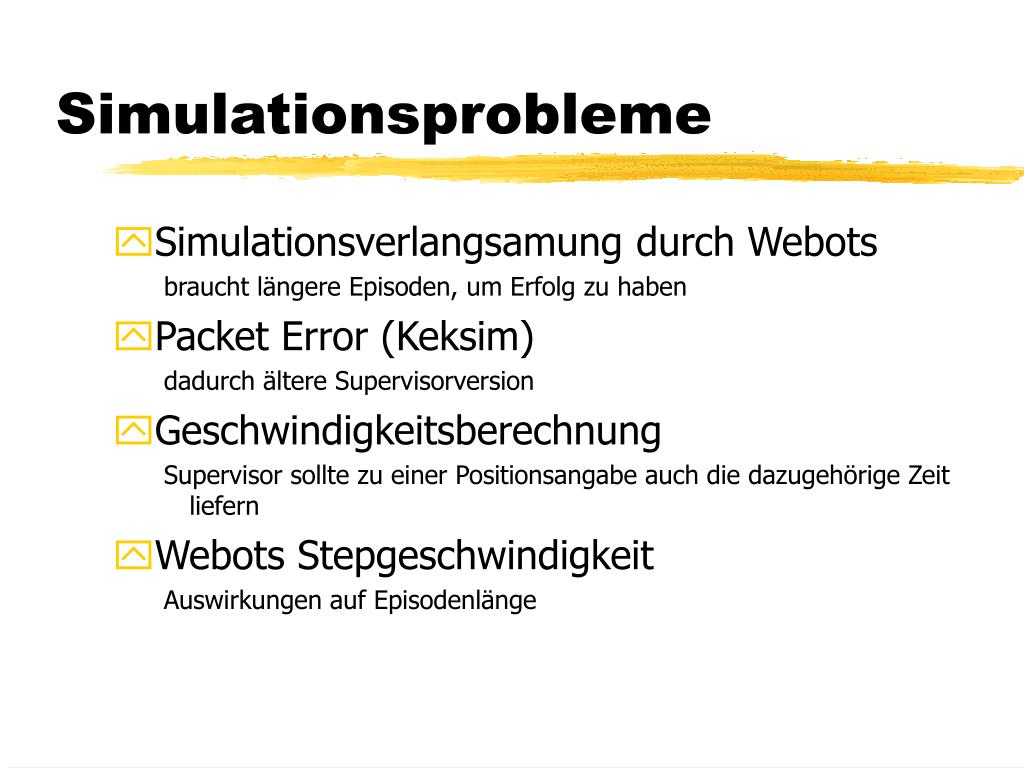

Simulationsprobleme
  • Simulationsverlangsamung durch Webots

braucht längere Episoden, um Erfolg zu haben

  • Packet Error (Keksim)

dadurch ältere Supervisorversion

  • Geschwindigkeitsberechnung

Supervisor sollte zu einer Positionsangabe auch die dazugehörige Zeit liefern

  • Webots Stepgeschwindigkeit

Auswirkungen auf Episodenlänge

rl probleme
RL Probleme

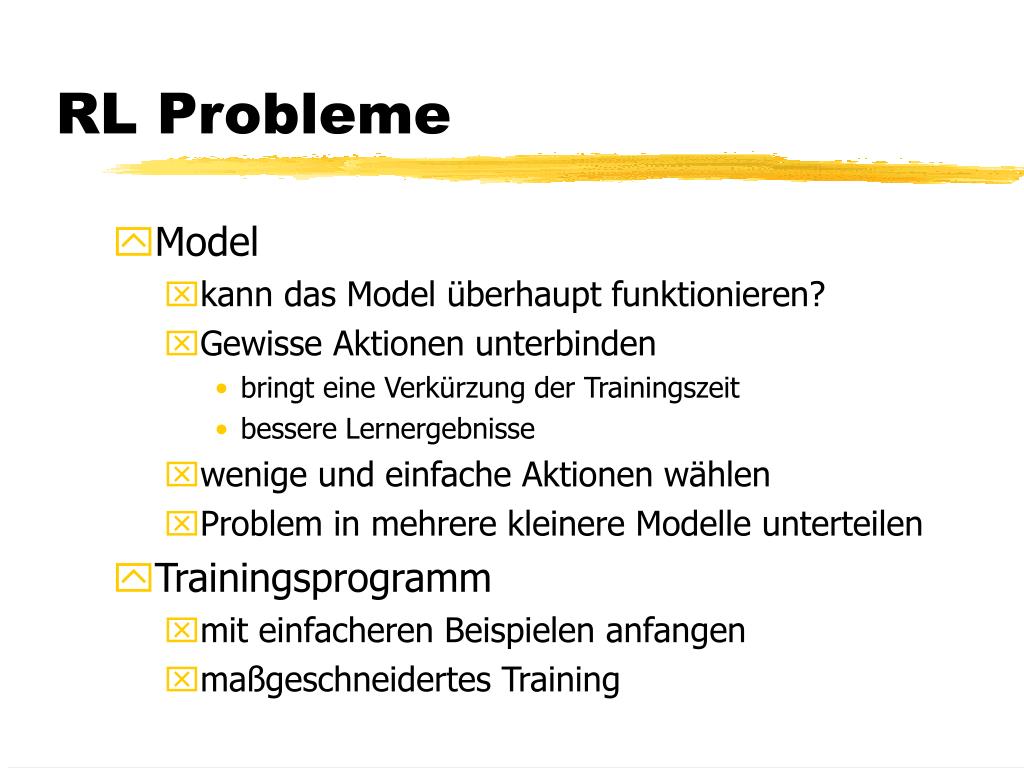

  • Model
    • kann das Model überhaupt funktionieren?
    • Gewisse Aktionen unterbinden
      • bringt eine Verkürzung der Trainingszeit
      • bessere Lernergebnisse
    • wenige und einfache Aktionen wählen
    • Problem in mehrere kleinere Modelle unterteilen
  • Trainingsprogramm
    • mit einfacheren Beispielen anfangen
    • maßgeschneidertes Training
rl probleme1
RL Probleme
  • Lernalgorithmus
    • Lernalgorithmus nur bei Zustandsänderung aufrufen
    • E-Traces bei einer Änderung des Beispieles abschneiden (Ball prallt von der Wand ab)
    • Bei positiven Rewards wird in einem Zustand nur mehr eine Aktion gewählt (außer Zufall)
    • Zufallsschritte auf Episodenlänge anpassen
    • Anordnung der Aktionen hat auch großen Einfluß auf das Ergebnis
