  1. SMARTEAM Opracował: Dr inż. Jacek Habel

  2. Architektura systemu PDM SMARTEAM

  3. Modułowa budowa ST:

  4. Moduł SMARTEAM Foundation Moduł Foundation jest jądrem systemu SMARTEAM zarządzającym podstawowymi procesami systemu oraz pośredniczącym w wymianie danych między pozostałymi modułami systemu a bazą danych i folderami Vault.

  5. Moduł SMARTEAM Editor • Moduł Editor spełnia swoje funkcje jako narzędzie administracyjne do konfiguracji systemu SMARTEAM oraz jako podstawowe narzędzie użytkownika do wymiany informacji z bazą danych.

  6. Moduł SMARTEAM Workflow • Narzędzia modułu Workflow pozwalają na zamodelowanie skomplikowanych procesów przepływu informacji w przedsiębiorstwie

  7. Zakres implementacji systemu

  8. Dostosowanie środowiska informatycznego firmy

  9. Rozproszone środowisko pracy w SMARTEAM SMARTEAM jest to system klasy PDM (Product Data Management) zarządzający dokumentacją związaną z cyklem życia produktu w przedsiębiorstwie rozproszonym, koordynujący działania oraz czynności zespołów i pracowników.

  10. Moduły SMARTEAM Narzędzia służące do konfiguracji systemu SMARTEAM • Data Model Designer – modelowanie struktury danych, • Database Connection Manager – konfigurowanie połączenia z bazą danych, • User Maintenance – zarządzanie użytkownikami systemu, • Flow Chart Designer – modelowanie grafów przepływu danych, • Sequence Designer – definiowanie automatycznego indeksowania obiektów bazy danych, • Form Designer – projektowanie formularzy, • Default Values – definiowanie domyślnych wartości obiektów bazy danych.

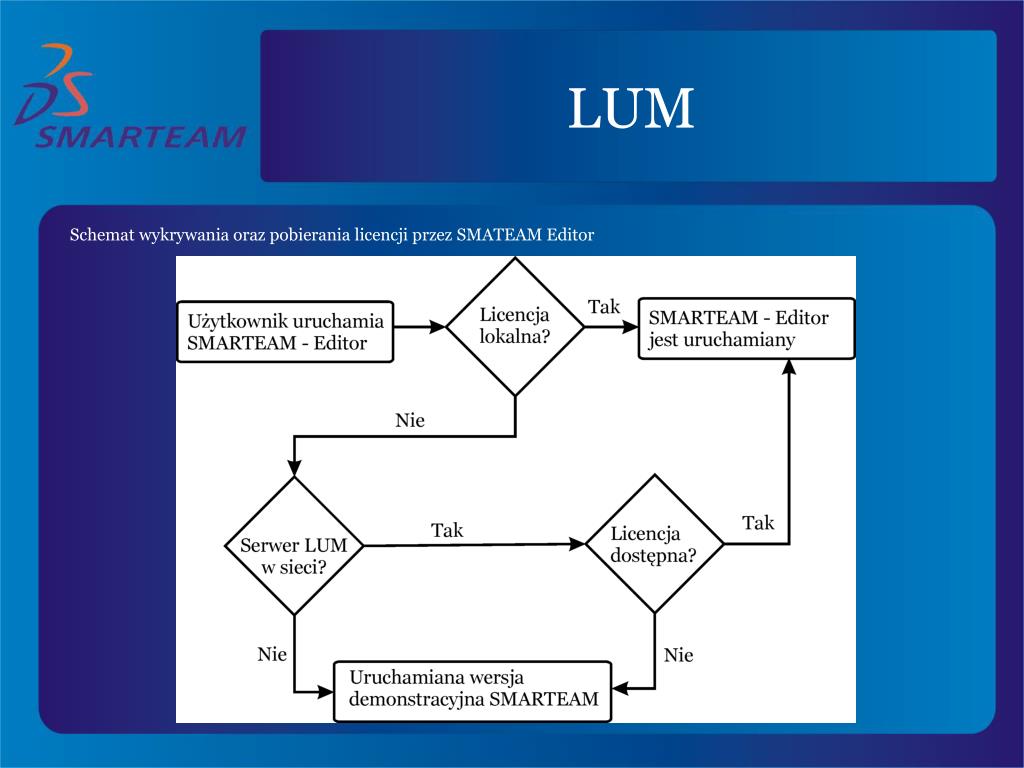

  11. LUM Schemat wykrywania oraz pobierania licencji przez SMATEAM Editor

  12. Cykl życia dokumentu i nadzór na wersjami

  13. Konfiguracja Vaults

  14. Konfiguracja Vaults

  15. Moduł Flowchart Designer

  16. Moduł Flowchart Designer W module Flowchart Designer definiujemy ścieżkę przepływu dokumentów w procesie oraz zadania jakie muszą być wykonane na każdym etapie Węzeł Node – jest to krok w procesie w którym definiujemy docelowych użytkowników lub grupy a także zadania jaki muszą zostać wykonane w tym kroku Łączniki Connectors – definiują ścieżkę po której poruszają się dokumenty

  17. Moduł Flowchart Designer Przy tworzeniu grafu przepływu Flowchart posługujemy się: Łącznikami Connectors Węzami Nodes Węzłami rozsyłającymi informacje Distiribution Nodes Węzeł zawierający podgrafy Container Node Etykietami Labels

  18. Moduł Flowchart Designer Pusty graf zawiera węzeł startu Start Node i węzeł końca procesu End Node. Edytujemy go dodając kolejne węzły i łączniki.

  19. Moduł Flowchart Designer W węzłach ustalamy adresatów wiadomości.

  20. Moduł Flowchart Designer W węzłach ustalamy także zadania Tasks dla pracowników.

  21. Moduł Flowchart Designer Zadania możemy definiować samodzielnie lub korzystać z gotowych.

  22. Moduł Flowchart Designer Definiujemy rodzaje łączników

  23. Moduł Flowchart Designer Dołączamy graf do istniejącego procesu

  24. Moduł Flowchart Designer Uruchamiamy gotowy proces w SMARTEAM Editor

  25. Obsługa UżytkownikówUser Maintenance • Praca z modułem User Maintenance • Grupy i role użytkowników • Tworzenie grup użytkowników SMARTEAM Groups • Tworzenie ról użytkowników SMARTEAM Roles • Tworzenie użytkowników SMARTEAM Users • Przydzielanie praw do użytkowników, grup oraz ról • Zmiana hasła

  26. Praca z modułemUser Maintenance Moduł User Maintenance pozwala na konfigurowanie kont użytkowników SMARTEAM oraz definiowanie praw dostępu. Moduł User Maintenance można uruchomić zarówno z programu SMARTEAM jak i z menu start systemu

  27. Grupy i role użytkowników Każdy użytkownik może uruchomić moduł User Maintenance jednak aby mieć możliwość zarządzania wszystkimi kontami należy zalogować się na prawach administratora, w przeciwnym przypadku można zmienić tylko swoje hasło dostępu do SMARTEAM

  28. Grupy i role użytkowników • Users Użytkownicy • definiowanie użytkowników Group Grupy - definiowanie grup użytkowników Roles Role - definiowanie roli poszczególnych użytkowników Hasło Password - ustawienie hasła dostępu • Prawa Dostepu Authorization • ustawianie praw dostępu dla grup, ról oraz poszczególnych użytkowników

  29. Grupy i role użytkowników Prawa użytkowników mogą być nadane: • indywidualnie dla każdego użytkownika • przez nadanie praw grupie użytkowników • przez nadanie praw rolom jakie mogą pełnić użytkownicy • Prawa te dotyczą klas obiektów, stanów obiektów oraz operacji systemowych wykonywanych na obiektach

  30. Grupy i role użytkowników Dodawanie nowych i modyfikacja grup użytkowników

  31. Grupy i role użytkowników Dodawanie nowych i modyfikacja ról

  32. Grupy i role użytkowników W opcji users tworzymy konta użytkowników i zarządzamy nimi. Na tym etapie przydzielamy użytkowników do poszczególnych grup i ról

  33. Users – atrybuty General Głównymi atrybutami podawanymi przy definiowaniu użytkownika są: login, hasło, imię i nazwisko, nr. telefonu, e-mail itp.

  34. Users – atrybuty Advanced W zakładce advanced możemy blokować użytkowników, ustalać datę przymusowej zmiany hasła oraz sposób jego szyfrowania

  35. Nadawanie praw użytkownikom użytkownicy, grupy i role klasy prawa i funkcje przypisane wybranym klasom

  36. Nadawanie praw użytkownikom po zaznaczeniu opcji Show Inherited Authorization na czerwono oznaczone są prawa dziedziczone z wyższych klas

  37. Nadawanie praw użytkownikom Administrative functions – daje użytkownikowi dostęp do wszystkich funkcji administratora Full Authorization - nadaje użytkownikowi pełne prawa dostępu do danej klasy Clear Authorization – Usuwa wszystkie prawa użytkownikowi

  38. SMARTEAM Integracja z systemem Catia Narzędzia SMARTEAM pozwalają na bezpośrednie dodawanie produktów wygenerowanych w systemie Catia do bazy danych SMARTEAM

  39. SMARTEAM Integracja z systemem Catia

  40. SMARTEAM Integracja z systemem Catia

  41. SMARTEAM Integracja z systemem Catia

  42. SMARTEAM Integracja z systemem Catia

  43. SMARTEAM Integracja z systemem Catia

  44. SMARTEAM Integracja z systemem Catia

  45. SMARTEAMIntegracja z MS Office Narzędzia systemu SMARTEAM pozwalają dołączanie dokumentów bezpośrednio ze środowiska MS Office

  46. SMARTEAMIntegracja z MS Office

  47. SMARTEAMIntegracja z MS Office

  48. Symulacja przykładowego procesu

  49. Symulacja przykładowego procesu

  50. Symulacja przykładowego procesu
