Regler-Entwurf. Christian Meißner Universität Leipzig Innovation Center Computer Assisted Surgery (ICCAS). Da Vinci-Surgical-System. offener Regelkreis. Wiederholung Regelstreckenglieder, Regelkreis. Standard Regelkreis. w. e. K(s). x. G(s). y. -. G M (s). offener Regelkreis.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'Regler-Entwurf' - leda


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
regler entwurf

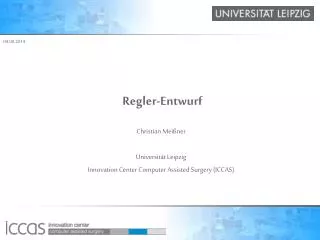

Regler-Entwurf

Christian Meißner

Universität Leipzig

Innovation Center Computer Assisted Surgery (ICCAS)

da vinci surgical system
Da Vinci-Surgical-System

Chr. Meißner - Regelungstechnik 2 / Robotik - Wintersemester 2010/2011

wiederholung regelstreckenglieder regelkreis

offener Regelkreis

Wiederholung Regelstreckenglieder, Regelkreis

Standard Regelkreis

w

e

K(s)

x

G(s)

y

-

GM(s)

Chr. Meißner - Regelungstechnik 2 - Wintersemester 2011/2012

wiederholung regelstreckenglieder regelkreis1

offener Regelkreis

Wiederholung Regelstreckenglieder, Regelkreis

Standard Regelkreis

w

e

K(s)

x

G(s)

y

-

Chr. Meißner - Regelungstechnik 2 - Wintersemester 2011/2012

wiederholung regelstreckenglieder regelkreis2

e

K(s)

x

P-Glied

D-Glied

I-Glied

PT1-Glied

KP

s

1/s

1/(T1s + 1)

Wiederholung Regelstreckenglieder, Regelkreis

Standard Regelstreckenglieder für

Chr. Meißner - Regelungstechnik 2 - Wintersemester 2011/2012

standardregler
Standardregler

K(s) = KP + KD*s + KI/s

P

  • Kombinationen aus Proportionalglied, Integralglied und Differentialglied
  • Verschiedene Reglertypen möglich
    • P-Regler, I-Regler, PI-Regler, PD-Regler, PID-Regler

e

D

x

+

I

Chr. Meißner - Regelungstechnik 2 - Wintersemester 2011/2012

proportionalregler p regler
Proportionalregler: P-Regler

K(s) = KP+ KD*s + KI/s

P

  • die Regeldifferenz e wird verstärkt auf die Strecke gegebeny = G(s) * KP *(w-y)
  • beschleunigt Ausregelung
  • Bleibende Regelabweichung100% / KP

e

D

x

+

I

Chr. Meißner - Regelungstechnik 2 - Wintersemester 2011/2012

integral regler i regler
Integral-Regler: I-Regler

K(s) = KP+ KD*s+KI/s

P

  • zeitliche Integration der Regelabweichung TN=1 / KI  Nachstellzeit
  • kann Regeldifferenz komplett kompensieren
  • aber relativ langsam und kann zu Instabilität des Regelkreises führen

e

D

x

+

I

Chr. Meißner - Regelungstechnik 2 - Wintersemester 2011/2012

proportional differential regler pd regler
Proportional-Differential-Regler: PD-Regler

K(s) = KP + KD*s+ KI/s

P

  • Kombination aus Proportionalglied und Differentialglied

TV=KD / KP VorhaltezeitK(s) = KP* (1+TV*s)

  • Realisierung technisch nicht möglich  PT1 Glied als ModelK(s) = KP* (1+TV*s) / (T1*s+1)
  • schnelle kurzzeitige Beseitigung der Regelabweichung
  • aber bleibende Regelabweichung

e

D

x

+

I

Chr. Meißner - Regelungstechnik 2 - Wintersemester 2011/2012

proportional integral regler pi regler
Proportional-Integral-Regler: PI-Regler

K(s) = KP+ KD*s + KI/s

P

  • Kombination aus Proportionalglied und IntegralgliedTN=KP / KI NachstellzeitKPI=KP / TN VerstärkungK(s) = KPI * (TN*s + 1)/s
  • langsam aber genau
  • kompensiert Regelabweichung

e

D

x

+

I

Chr. Meißner - Regelungstechnik 2 - Wintersemester 2011/2012

pid regler
PID-Regler

K(s) = KP + KD*s + KI/s

P

  • Kombination aus Proportionalglied, Integralglied und Differentialglied
  • Vereint Vorteile der einzelnen Glieder

K(s) = KP*{ 1+TV*s + 1/(TN*s) }

real:

K(s) = KP*{ 1+TV*s + 1/(TN*s) } / (T1*s+1)

e

D

x

+

I

Chr. Meißner - Regelungstechnik 2 - Wintersemester 2011/2012

pid regler1
PID-Regler

http://www.rn-wissen.de/index.php/Regelungstechnik

Chr. Meißner - Regelungstechnik 2 - Wintersemester 2011/2012

reglerentwurf
Reglerentwurf
  • Entwurf auf Basis der Standardregler
  • Verfahren
    • empirisch
      • Methode der Stabilitätsgrenze
      • Methode der Übergangsfunktion
    • analytisch
      • Anhand Bode Diagramm (FKL)
      • Anhand Wurzelortskurve (WOK)

P

e

D

x

+

I

Chr. Meißner - Regelungstechnik 2 - Wintersemester 2011/2012

reglerentwurf empirisch
Reglerentwurf: empirisch
  • Methode der Stabilitätsgrenze
    • Betreiben des Reglers als P-Regler
    • KP solange erhöhen bis Stabilitätsgrenze erreicht  KKrit
    • Periodendauer messen  TKrit
    • P-Regler: KP = 0.50 * KKritPI-Regler: KP = 0.45 * KKrit TN = 0.85 * TKritPID-Regler: KP = 0.60 * KKritTN = 0.50 * TKrit TV = 0.12 * TKrit K(s) = KP*{ 1+TV*s + 1/(TN*s) }
    • sehr einfach, aber System muss an die Stabilitätsgrenze gebracht werden  sehr kritisch

Chr. Meißner - Regelungstechnik 2 - Wintersemester 2011/2012

reglerentwurf empirisch1
Reglerentwurf: empirisch

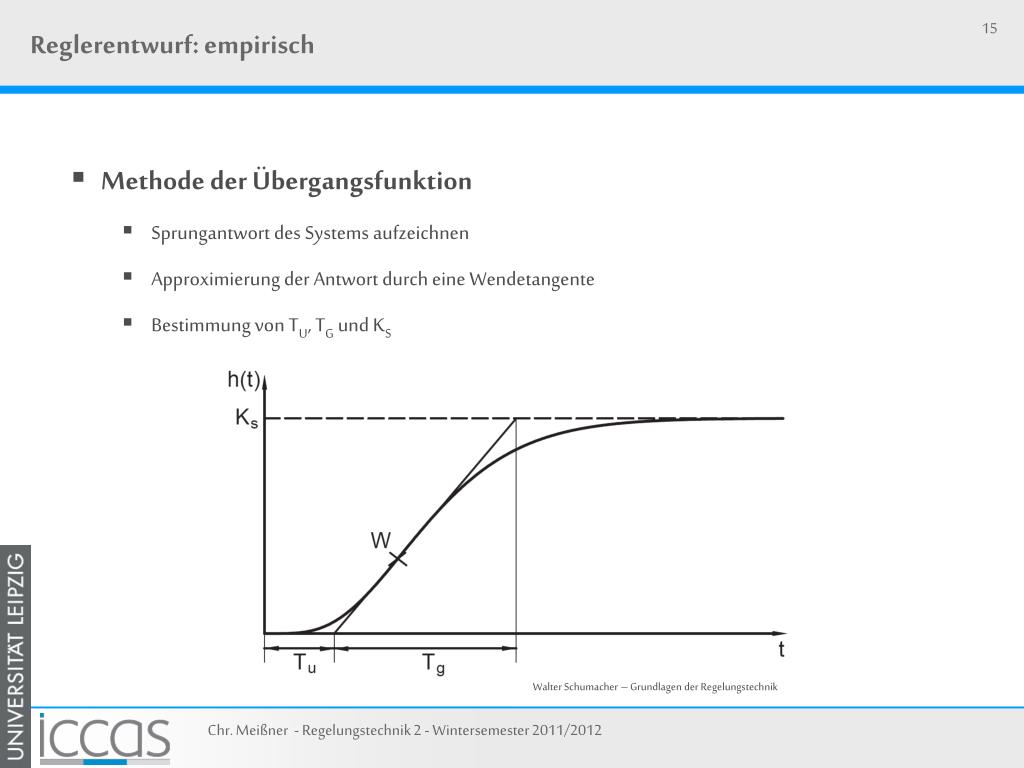

  • Methode der Übergangsfunktion
    • Sprungantwort des Systems aufzeichnen
    • Approximierung der Antwort durch eine Wendetangente
    • Bestimmung von TU, TG und KS

Walter Schumacher – Grundlagen der Regelungstechnik

Chr. Meißner - Regelungstechnik 2 - Wintersemester 2011/2012

reglerentwurf empirisch2
Reglerentwurf: empirisch

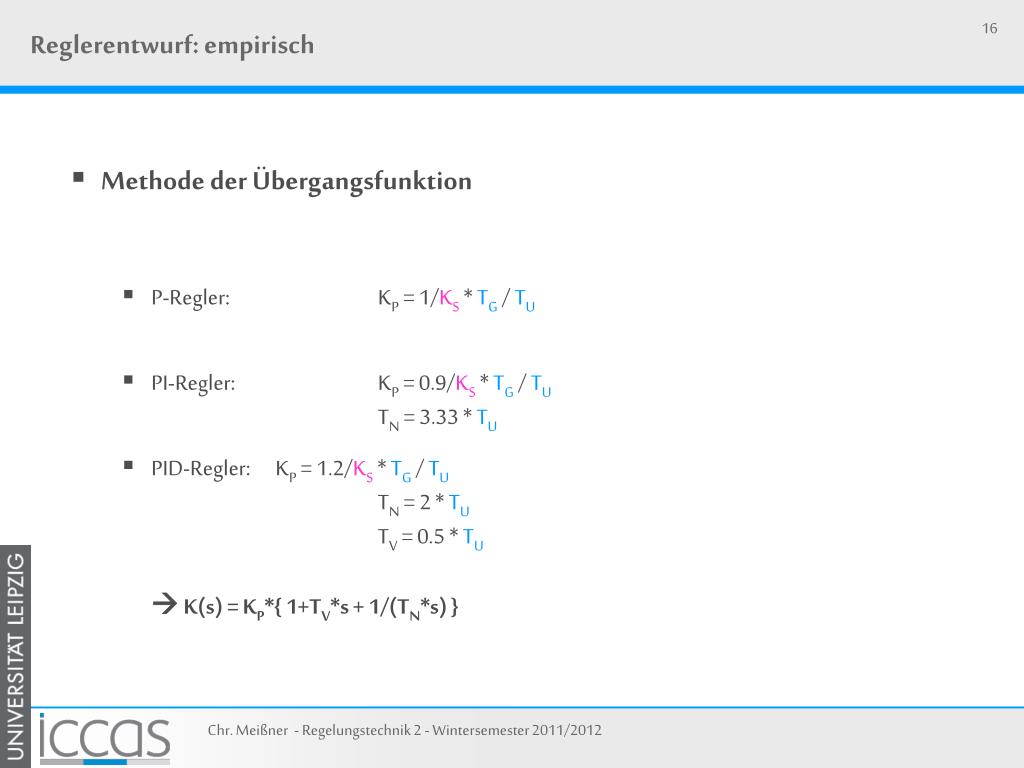

  • Methode der Übergangsfunktion
