第六章　信号の多重化と多元接続

第六章　信号の多重化と多元接続. ６・１　信号の多重化 周波数分割多重( FDM) 時分割多重( TDM) ６・２　多元接続 FDMA TDMA CDMA 3種の比較. ６・１　信号の多重化. (1)周波数分割多重 ( FDM). 4 GHz 帯地上固定無線通信回線の FDM 周波数配置(一部)　(図６・１). 光通信の場合は　波長多重( WDM) という 0.8 nm (100 GHz に相当)間隔の WDM が実現 . (2)時分割多重( TDM). 時分割多重１次群のパルス配列、０次群からの構成法(図６・２).

leanne
Download Presentation

第六章　信号の多重化と多元接続

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

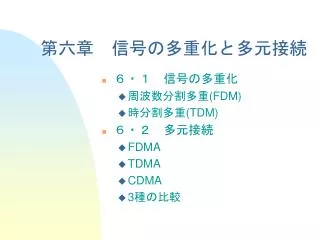

  1. 第六章　信号の多重化と多元接続 • ６・１　信号の多重化 • 周波数分割多重(FDM) • 時分割多重(TDM) • ６・２　多元接続 • FDMA • TDMA • CDMA • 3種の比較

  2. ６・１　信号の多重化 (1)周波数分割多重 (FDM) 4GHz帯地上固定無線通信回線のFDM周波数配置(一部)　(図６・１) 光通信の場合は　波長多重(WDM)という 0.8 nm (100 GHzに相当)間隔のWDMが実現

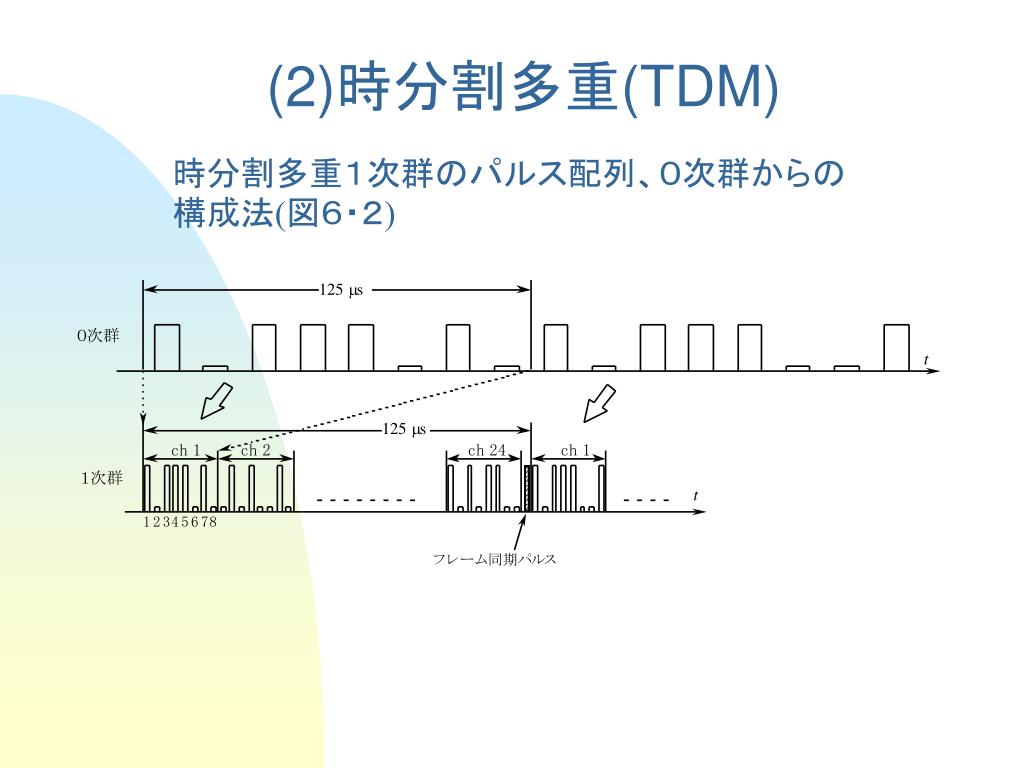

  3. (2)時分割多重(TDM) 時分割多重１次群のパルス配列、０次群からの構成法(図６・２)

  4. TDM多重化のハイアラーキ(図６・３)

  5. STM-1のフレーム構造(図６・４)

  6. STM-1オーバヘッドの主な機能(表６・１)

  7. ６・２　多元接続 (1)FDMA 周波数分割多元接続 コードレス電話の周波数配置(図６・５) FDD：上りと下りで使用する周波数を変える

  8. (2)TDMA　時分割多元接続 PHSの時間軸フレーム構成(図６・６) TDD：上りと下りで使用する周波数が同じ

  9. (3)CDMA　符号分割多元接続 CDMAに用いる送信側と受信側の原理図(図６・７) A ( 1, -1, 1, -1) 拡散符号の例 B ( 1, -1, -1, 1) C (-1, -1, 1, 1) お互いに直交している：内積が０ 自分の拡散符号で２次変調された電波の情報だけが受信可

  10. (4)３種の多元接続の比較 ３種の多元接続の特徴(表６・２)
