Závěs automobilového kola

Závěs automobilového kola. Základní funkce závěsu kola: bránit při přejezdu nerovnosti přenosu rázů a vibrací do karoserie zajistit co nejlepší přilnutí kola k vozovce za všech provozních situacích a na všech površích. Spolehlivost závěsu.

lave
Download Presentation

Závěs automobilového kola

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

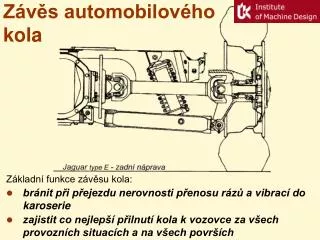

  1. Závěs automobilového kola • Základní funkce závěsu kola: • bránit při přejezdu nerovnosti přenosu rázů a vibrací do karoserie • zajistit co nejlepší přilnutí kola k vozovce za všech provozních situacích a na všech površích

  2. Spolehlivost závěsu • vysoké nároky na jízdní pohodlí a aktivní bezpečnost => vysoká konstrukční složitost • bezúdržbový režim při dlouhé životnosti automobilu => vysoké nároky na spolehlivost Pravděpodobnost bezporuchového chodu sériového systému s N prvky: Možná řešení problému: robustní dimenzování komponentů závěsu z kvalitních materiálů pravidelná výměna standardních komponentů dle časového plánu integrace postupů technické diagnostiky do systému údržby automobilu

  3. Diagnostika závěsu kola • demontáž komponentů a následná kontrola • bezdemontážní technická diagnostika Stanovení diagnostické metody Výběr hodnotícího kriteria závěsu: • rychlostní charakteristika tlumiče odpružení (F-v) • kvalita přilnutí kola na nerovné vozovce • identita chování v porovnání s etalonovým vozidlem Volba vhodné diagnostické veličiny: • tlumící síla tlumiče odpružení • svislý pohyb rozhoupané karoserie • přítlačná síla kola k plošině testeru • pohyb opěrné plošiny testeru

  4. Systém dokmitový • Diagnostická veličina: • svislý pohyb karoserie Hodnotící kriterium: • srovnání pohybu s pohybem etalonového vozidla Diagnostický mechanický model (1/4) s jedním stupněm volnosti Různé metody excitace (brzdný manévr, pád, manuální) Ukázky dokmitu (útlum 0.25, 0.40, reál) obr.1obr.2obr.3obr.4 Systém M-Tronic SDT 2000/U obr.5obr.6

  5. Systém rezonanční adhezní EUSAMA EUropean ShockAbsorber Manufacturer Association • Diagnostická veličina: • přítlačná síla kola k plošině Hodnotící kriterium: • nejmenší relativní přítlak EUS = 100*Fmin / Fst Ukázka průběhu adhezní síly do zastavení setrvačníku obr.7 Diagnostický mechanický model se dvěma stupni volnosti obr.8 Konstrukční provedení testeru Beissbarth obr.9obr.10obr.11

  6. Systém rezonanční amplitudový • Diagnostická veličina: • oscilační pohyb plošiny kola Hodnotící kriterium: • porovnání maximálního rozkmitu s etalonovým vozidlem Kruhový záznamový štítek mechanického testeru BOGE obr.12 Diagnostický mechanický model se třemi stupni volnosti obr.13 Konstrukční provedení testeru SACHS obr.14.

  7. TriStar Shock Tester • extrémně levné přenosné zařízení video 1obr.15obr.16 • stanovení měrného útlumuobr.17 • řídící softver v MS Excel (Visual Basic)obr.18obr.19obr.20 • výstupním kriteriem je odhad EUSAMAobr.21

  8. TriTec Diagnostic System • jednoduché provedení pro měření na jednom koleobr.22obr.23 • síla pro hodnocení EUSAMA je snímána tenzometry obr.24 • možnost modální analýzy závěsu obr.25obr.26obr.27obr.28 • ukázka výstupních protokolůobr.29obr.30
