1. SISTEMAS DE COMUNICACIÒNLA CAJA - Jumper

1.1 EJERCICIOS BINARIOS TALLER

1.2. PRÁCTICA Y CONSULTAS

slide2

SISTEMAS DE COMUNICACIÒN

/ SEVINNE MACHADO VIVAS

1 la caja
1. LA CAJA
  • La carcasa o caja es una estructura que protege todos los elementos que forman el PC.
  • El aspecto y forma de esta carcasa viene determinado por la cantidad de dispositivos de almacenamiento que puede albergar, el tipo de placa base que puede contener o la orientación que tendrá el ordenador sobre la mesa.
  • Las carcasas actuales incorporan pequeños orificios para favorecer el movimiento de aire y la refrigeración de los distintos componentes que alberga.
1 1 clasificaci n
1.1 CLASIFICACIÓN
  • Podemos clasificar las distintas cajas atendiendo a dos parámetro
  • El tamaño.
  • Formato de la placa base que sustenta.
a clasificaci n seg n tama o
A. CLASIFICACIÓN SEGÚN TAMAÑO

MENOR

  • Barebone
  • Minitorre
  • Sobremesa
  • Semitorre
  • Torre
  • Gran Torre
  • Server

MAYOR

slide14

Semitorre

Minitorre

Torre

Sobremesa

slide15

Gran Torre

Servidor

b clasificaci n seg n el formato de la placa base que sustenta factor de forma
B. CLASIFICACIÓN SEGÚN EL FORMATO DE LA PLACA BASE QUE SUSTENTA.FACTOR DE FORMA
  • El factor de forma ("form factor") representa un conjunto de especificaciones (normas) que determinan el tamaño físico interno y la forma general de la caja de la computadora.
  • El factor de forma para una caja describe sus dimensiones, así como la organización o ubicación de sus componentes, tales como el disco duro, CD-ROM, unidades de disco flexible, ranuras, puertos, entre otros.  Los factores de forma para las cajas de las computadoras pueden ser descrito por nombres específicos, que veremos a continuación.
formato de la placa base que sustenta
Formato de la placa base que sustenta
  • XT
  • AT
  • LPX
  • NLX
  • WTX
  • ATX
  • MICROATX
  • BTX

En desuso actualmente

Estándares más utilizados actualmente

Se está comenzando a usar

slide18
ATX
  • Lo desarrollo IBM en 1995. Tiene un tamaño de 305 mm x 244 mm (12” x 9.6”).
  • Entre sus ventajas:
    • Mejor disposición de sus componentes.
    • Mejor colocación de la CPU y de la memoria, lejos de las tarjetas de expansión y más cerca de los ventiladores.
    • Los conectores de la fuente de alimentación tienen una sola pieza y un solo conector, que además no es posible conectar incorrectamente.
    • Los conectores para los dispositivos IDE y las disqueteras se sitúan más cerca, reduciendo la longitud de los cables.
microatx
MicroATX
  • Es una versión inferior de ATX.
  • Su tamaño máximo es de 244 mm × 244 mm (9.6 pulgadas × 9.6 pulgadas),
slide20
BTX
  • Estándar creado por Intel como evolución del ATX. Es incompatible con ATX salvo

en la fuente de alimentación.

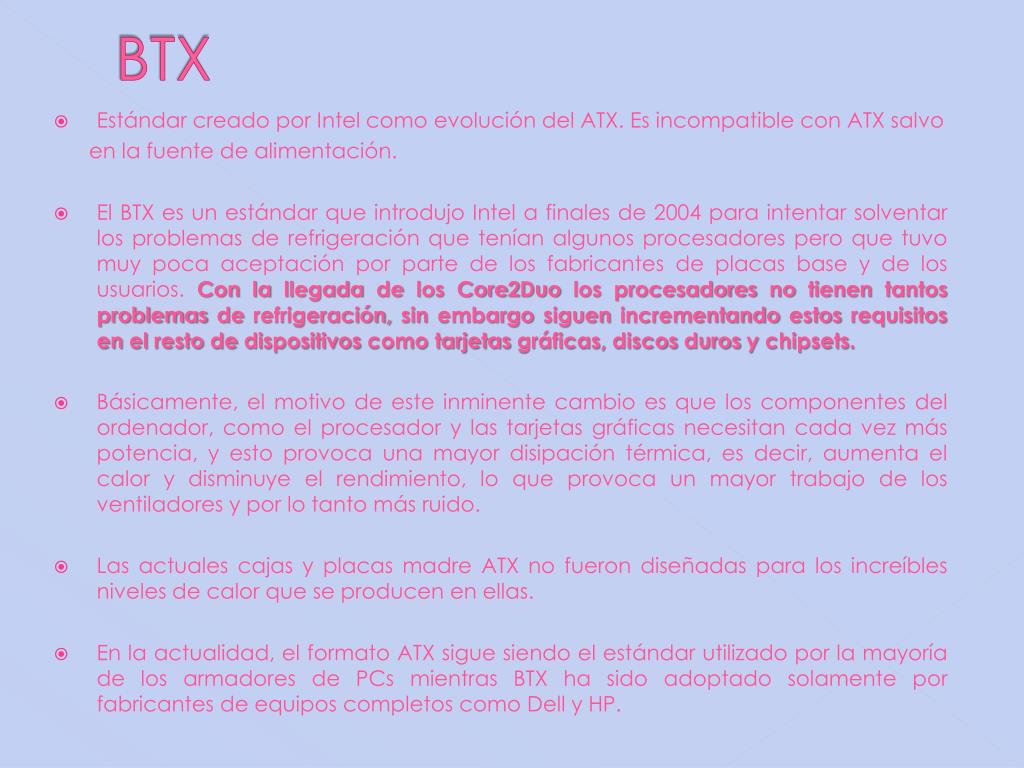

  • El BTX es un estándar que introdujo Intel a finales de 2004 para intentar solventar los problemas de refrigeración que tenían algunos procesadores pero que tuvo muy poca aceptación por parte de los fabricantes de placas base y de los usuarios. Con la llegada de los Core2Duo los procesadores no tienen tantos problemas de refrigeración, sin embargo siguen incrementando estos requisitos en el resto de dispositivos como tarjetas gráficas, discos duros y chipsets.
  • Básicamente, el motivo de este inminente cambio es que los componentes del ordenador, como el procesador y las tarjetas gráficas necesitan cada vez más potencia, y esto provoca una mayor disipación térmica, es decir, aumenta el calor y disminuye el rendimiento, lo que provoca un mayor trabajo de los ventiladores y por lo tanto más ruido.
  • Las actuales cajas y placas madre ATX no fueron diseñadas para los increíbles niveles de calor que se producen en ellas.
  • En la actualidad, el formato ATX sigue siendo el estándar utilizado por la mayoría de los armadores de PCs mientras BTX ha sido adoptado solamente por fabricantes de equipos completos como Dell y HP.
a el chasis
A. EL CHASIS
  • Es el esqueleto del ordenador, la estructura metálica que sirve de soporte para montar las otras partes. Debe ser una estructura rígida y resistente que no pueda doblarse ni torcerse fácilmente, ya que los dispositivos se montan sobre ella.
c el panel frontal
C. EL PANEL FRONTAL

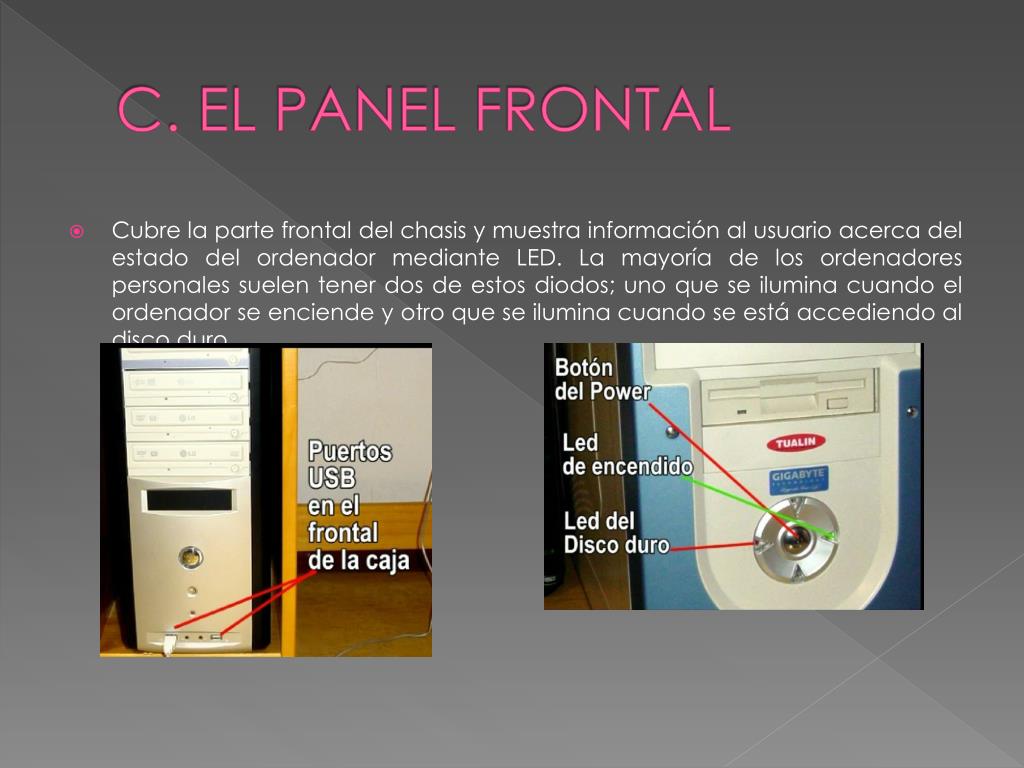

  • Cubre la parte frontal del chasis y muestra información al usuario acerca del estado del ordenador mediante LED. La mayoría de los ordenadores personales suelen tener dos de estos diodos; uno que se ilumina cuando el ordenador se enciende y otro que se ilumina cuando se está accediendo al disco duro.
jumper de la bios
Jumper de la BIOS
  • Se encarga de hacer cargar y de borrar la bios, en otras palabras al estar en el pin 1-2 significa estado activo, por lo que la bios carga con los valores por default, y al estar en los pines 2-3 significa clear resetea la bios.

MANTENIMIENTO SEMANA 6

jumper de la bios1
Jumper de la bios

MANTENIMIENTO SEMANA 6

conectores del panel frontal
CONECTORES DEL PANEL FRONTAL

Conexiones:

-PowerSwitch (PWR SW): Es para que funcione el botón de encendido y apagado del PC.

-ResetSwitch (RES SW): Es para que funcione el botón de reinicio.

-PowerLed (PWR LED): Indicación de que el pc está encendido o recibe corriente.

MANTENIMIENTO SEMANA 6

slide28

-HDD Led (HDD LED): Indica la actividad del disco duro.

  • -Altavoz (Speaker) (SPK): Sirve para indicarte para si hay algún fallo

MANTENIMIENTO SEMANA 6

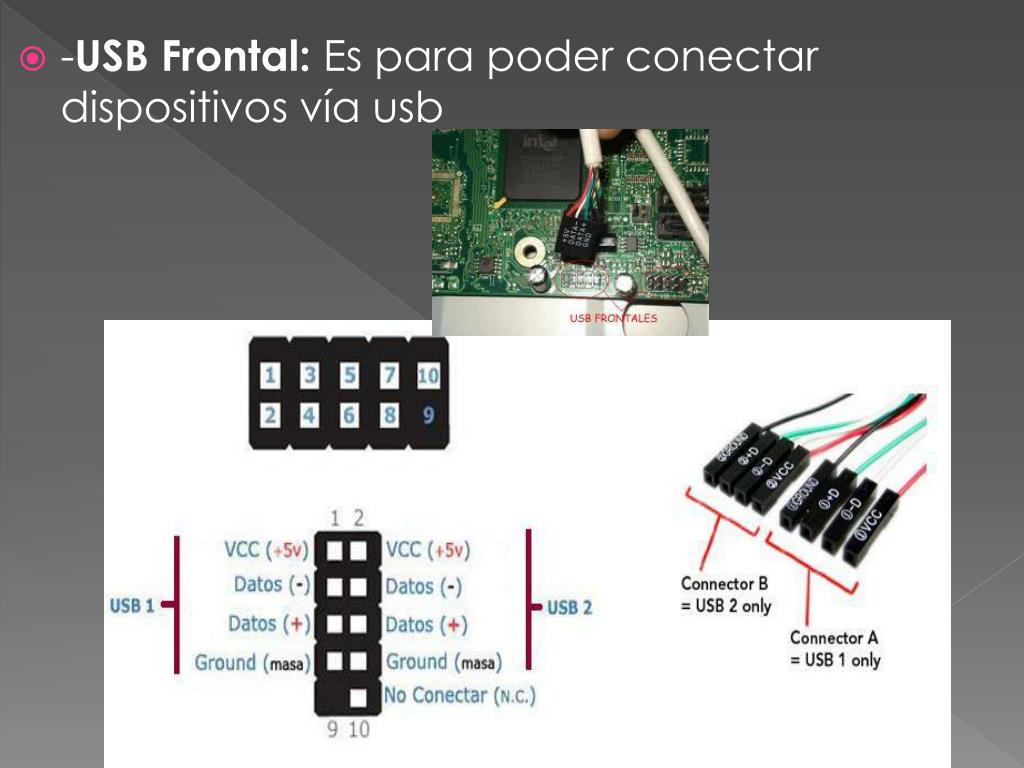

e las bah as
E. LAS BAHÍAS
  • Se utilizan para montar unidades de discos
  • Existen dos tipos de bahías:
    • Para unidades internas: Están en el interior de la caja y no se accede desde el exterior (discos duros)
    • Para unidades externas: Se puede acceder a las unidades que albergan desde el exterior (Lectores DVD, disqueteras …)
  • Tamaños:
    • 5.25''  Unidades CD-ROM
    • 3.5''  Unidades de disco duro, disquetes, lectores de tarjetas 5 en 1.
  • El número de bahías existente en la caja determina el tipo de caja
f la fuente de alimentaci n
F. LA FUENTE DE ALIMENTACIÓN
  • La fuente de alimentación es la encargada de suministrar energía eléctrica al ordenador, y opcionalmente al monitor convirtiendo la corriente alterna que existe en nuestra casas en corriente continua.
  • Para su refrigeración dispone de un ventilador que expulsa al exterior el aire caliente que genera.
  • El principal componente que recibe energía de la fuente de alimentación es la placa base, junto con el disco duro, disquetera, CD ROM, etc.
  • Existen diferentes factores de forma. NO todas las fuentes valen para todas las cajas.
f 5 conectores de la fuente
F.5 CONECTORES DE LA FUENTE
  • Podemos distinguir distintos tipos de conectores en la fuente de alimentación
    • Conectores Molex
    • Conectores SATA
    • Conectores PCI E de 6 pines
    • Conectores PCI E de 8 pines
i conectores molex
I. Conectores MOLEX
  • Son los típicos conectores para alimentar discos duros, reproductores, grabadoras, etc.

Cable para la disquetera

ii conectores sata
II. Conectores SATA
  • Están sustituyendo a los Molex en la conexión de los nuevos discos duros
iii nuevos conectores pci e de 6 y 8 pines para tarjetas gr ficas
III. Nuevos conectores PCI E de 6 y 8 pines para tarjetas gráficas
  • Es un conector pensado para alimentar tarjetas PCI-Express.
  • Este conector viene en las nuevas tarjetas PCI-Express que requieren alimentación directa pues consumen más que lo que el bus PCI les puede suministrar
  • Suministran energía a tarjetas gráficas
slide38

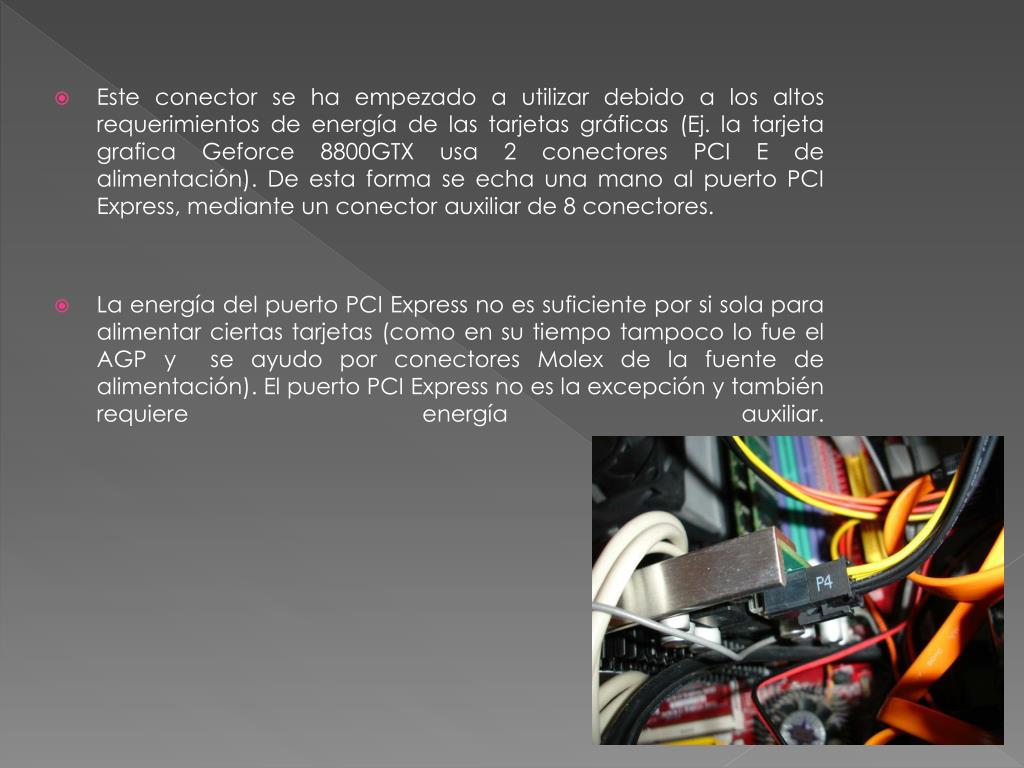

Este conector se ha empezado a utilizar debido a los altos requerimientos de energía de las tarjetas gráficas (Ej. la tarjeta grafica Geforce 8800GTX usa 2 conectores PCI E de alimentación). De esta forma se echa una mano al puerto PCI Express, mediante un conector auxiliar de 8 conectores.

  • La energía del puerto PCI Express no es suficiente por si sola para alimentar ciertas tarjetas (como en su tiempo tampoco lo fue el AGP y se ayudo por conectores Molex de la fuente de alimentación). El puerto PCI Express no es la excepción y también requiere energía auxiliar.
slide40

La fotografía nos confirma que necesitarán una fuente de alimentación con conector PCI-Express de 8 pines

slide41

Alimentador de Pci-E para la tarjeta gráfica (Conector 6 Pines)

Si tenemos una buena fuente potente pero escasa de este conector, aquí tenemos la solución.

Este cable se adapta desde dos molex 4 Pines a un conector Pci-E 6 Pines

Conectores Pci-E de 6 y 8 Pines

cable duplicador de alimentaci n
CABLE DUPLICADOR DE ALIMENTACIÓN
  • Cuando necesitemos más tomas podemos añadir un cable duplicador
ejercicio
EJERCICIO
  • El ejercicio debe incluir los siguientes puntos

1 – Análisis de fuentes de alimentación

  • Haz una comparativa en la que se incluyan 3 fuentes de alimentación, indicándose su precio y características ( Potencia, Número de conectores, Tipos de conectores). Añadir una imagen de las mismas.

2 – Comparativa entre cajas de ordenador

  • Buscar información en Internet sobre 5 carcasas o cajas de ordenador. A continuación identifíquese las características de cada una:

Marca, Modelo, Dimensiones, Entradas USB, Bahías, Precio

.

el protoboard
El protoboard
  • Estas tablas o tarjetas para prototipado de circuitos electrónicos constituyen una gran herramienta para la interconexión de dispositivos electrónicos sin necesidad de soldadura ni de empalmes.
el protoboard1
El protoboard
  • Internamente el protoboard contiene una serie de laminillas que constituyen puntos de contacto organizados en líneas verticales y horizontales
slide48
Las laminillas metálicas que constituyen los puntos de contacto comunes están dispuestas en forma horizontal y vertical
slide51

Configuración de los LED’s

Ya que utilizaremos circuitos TTL, buscar preferentemente aquellos que soporten 5 V

Si no se consiguen de éste tipo, agregar una resistencia de 330 W entre el LED y tierra
