les colonnes

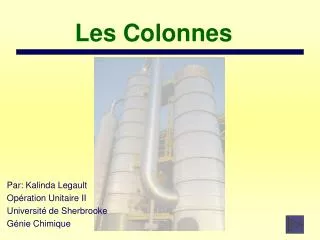

Les Colonnes

Par: Kalinda Legault

Opération Unitaire II

Université de Sherbrooke

Génie Chimique

objectif
Objectif
  • Comprendre le fonctionnement des colonnes à distiller dans le domaine de la fabrication d’éthanol pour carburant.

Plan de la présentation

  • À quoi servent les colonnes?
  • Fonctionnement d’une colonnes.
  • Description des 3 types de colonnes.
  • Paramètres important de contrôle.
  • Résumé
quoi servent les colonnes
À quoi servent les colonnes
  • Concentrer l’éthanol de 12 % à 95% suite à la fermentation.
  • La distillation utilise la différence entre les points d’ébullition de 2 liquides pour faire la séparation.
  • Il existe 2 types de distillation:
    • À pression atmosphérique
    • Sous vacuum
fonctionnement d une colonne
Fonctionnement d’une colonne

Éthanol

Éthanol

Mélange

à distiller

Mélange

à distiller

Vue de dessus

d’un plateau

Vapeur

Vapeur

Rejet

description des 3 types de colonnes
Description des 3 types de colonnes

Colonne à bière

Side Stripper

Rectificatrice

Système

Prochaine Section

colonne bi re
Colonne à bière
  • Composé de plateaux.
  • Entrée : Bière à 12-13% éthanol.
  • Sortie vapeur : éthanol à 50%.
  • Sépare le liquide des solides non fermentables.
  • Base de la colonne est traitée par les centrifuges.
  • Sortie vapeur est dirigée à la Rectificatrice.
  • Source de vapeur: procédé ou vapeur vive.
side stripper
Side Stripper
  • Composé de plateaux.
  • Sépare un mélange de 30% éthanol/eau.
  • Alimentation liquide provient de la base de la colonne rectificatrice.
  • Source de vapeur: procédé ou vapeur vive.
  • Sortie vapeur : 50% éthanol.
  • Sortie vapeur est dirigée à la Rectificatrice.
  • Base de la colonne: eau réutilisable dans le procédé.
rectificatrice
Rectificatrice
  • Composé de plateaux et de garniture.
  • Entrée liquide : recirculation d’éthanol à 95%.
  • Entrée vapeur : éthanol 50% de la BC/SS.
  • Sortie vapeur : éthanol 95%.
  • Sortie liquide: alimentation SS.
  • La sortie de vapeur devient une source d’énergie pour d’autres sections du procédé.
syst me de colonnes
Système de Colonnes

http://www.chemicalprocessing.com/articles/2007/198.html

param tres importants de contr le
Paramètres importants de contrôle
  • Δ T
  • Δ P
  • Température à travers la colonne.
  • Niveau dans la base de la colonne.
  • Emportement de solides lorsque la vapeur provient du procédé.
  • C’est le temps pour des exemples!!!!

1

2

3

r sum
Résumé
  • Retour sur les 3 types de colonnes.
  • Utilisation dans d’autres types d’industries:
    • Distillerie
    • Pétrochimie
  • Vue globale du procédé de production ETOH pour le carburant.

Cuisson

Liquéfaction

Liquéfaction

Fermentation

Fermentation

Distillation

Distillation

Tamis

Moléculaire

Tamis

Moléculaire

g n rique
Générique

Les Colonnes à Distillation

Par : Kalinda Legault

Diaporama préparé dans le cadre du cours FPE 7650. TIC dans les moyens et grands groupesPCPES. Programme court en pédagogie de l’enseignement supérieurUQAM. Université du Québec à MontréalHiver 2008
