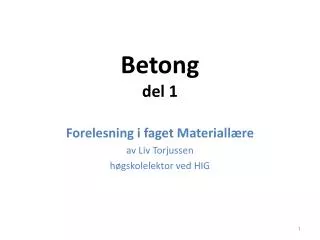

  1. Betongdel 1 Forelesning i faget Materiallære av Liv Torjussen høgskolelektor ved HIG

  2. Innledning • Betong har mange positive egenskaper som konstruksjonsmateriale • Betong i bygg og anlegg

  3. Teknologi • Tilslaget utgjør 75 % av samlet volum • Anbefalte og uønskede bergarter • Gneis og granitt er bra • Unngå alunskifer og humus • Kornstørrelser • Fra Grovt tilslag> 8mm • til det fineste Silt: 0,002mm < kornstørrelse <0,06mm • Finhetsmodul og siktekurve • Finhetsmodulen finner vi ved å veie hver fraksjon og regne fraksjonens % -andel av samlet vekt • Siktekurven gir et bilde av Kornfordelingen for tilslagets ulike materialer

  4. Sement • Mineraler i sementen • kalsium (Ca) • silisium (Si) • aluminium (Al) • og jern (Fe) • Ulike typer til forsjellig bruk • Standard • Anlegg • Industri • Mur

  5. Masseforhold og miljøklasser Bindemiddel er sement c og tilsetningsstoffer p Vann/sementforhold = v/c Masseforhold = M =v/c + p • Miljøklasser etter NS 3420 Masseforhold LA = lite aggressivt miljø, innendørs 0,9 NA = noe aggressivt, utendørs 0,6 MA = meget aggressivt miljø 0,45 • Etter ny standard NS-EN 206-1: Miljøklasse Bestandighetsklasse LA M90 NA M60 MA M45

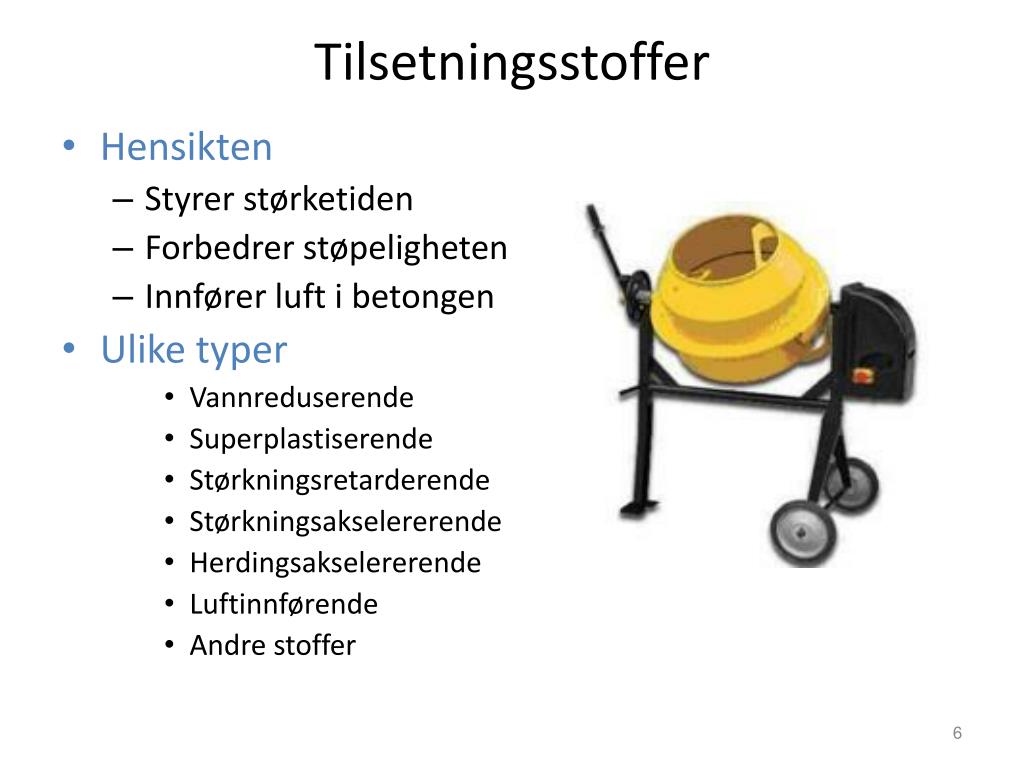

  6. Tilsetningsstoffer • Hensikten • Styrer størketiden • Forbedrer støpeligheten • Innfører luft i betongen • Ulike typer • Vannreduserende • Superplastiserende • Størkningsretarderende • Størkningsakselererende • Herdingsakselererende • Luftinnførende • Andre stoffer

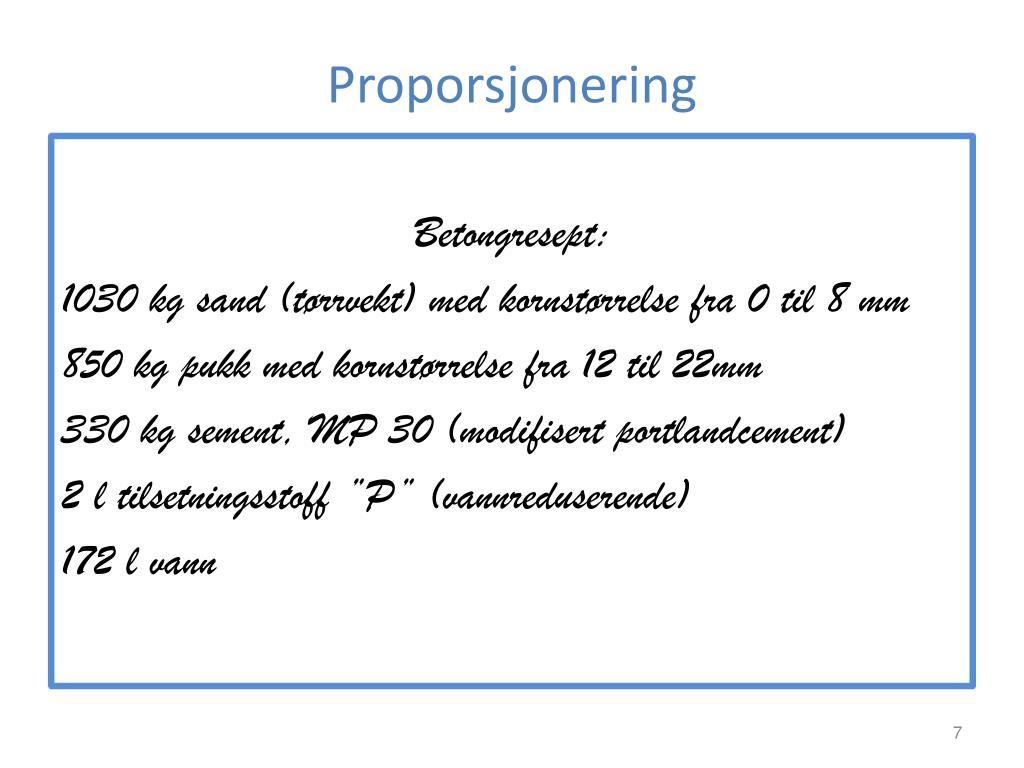

  7. Proporsjonering Betongresept: 1030 kg sand (tørrvekt) med kornstørrelse fra 0 til 8 mm 850 kg pukk med kornstørrelse fra 12 til 22mm 330 kg sement, MP 30 (modifisert portlandcement) 2 l tilsetningsstoff ”P” (vannreduserende) 172 l vann

  8. Forskaling • Støttende og bærende • Tradisjonell forskaling • Systemforskaling Armeringen • bindes opp i forskalingen • Utstøping • Betongen fylles på rett plass Komprimering med vibrator • Fjerner luftlommer • Fordeler betongen • Jevner overflaten

  9. Støpelighet • Hvor lett betongen lar seg støpe ut • Separasjon • Bleeding/vannseparasjon • Separasjon av tilslag • Herding • Størkning/avbinding • Hydratisering • Tid, fukt og temperatur

  10. Vinterstøping • Frostbestandig tilslag • Lavt v/c tall • Oppvarmet betong • Tildekking • Finmalt rapid/industri sement • Forskaling fri for is og snø • Tilsetningsstoffer: • Størknings/herdningsakselerator • Superplastiserende • Luftinnførende • Sommerstøping • Størkningsretarderende stoffer
