  1. Komponenter Oversigt, principper og teknikker Kapitel 10

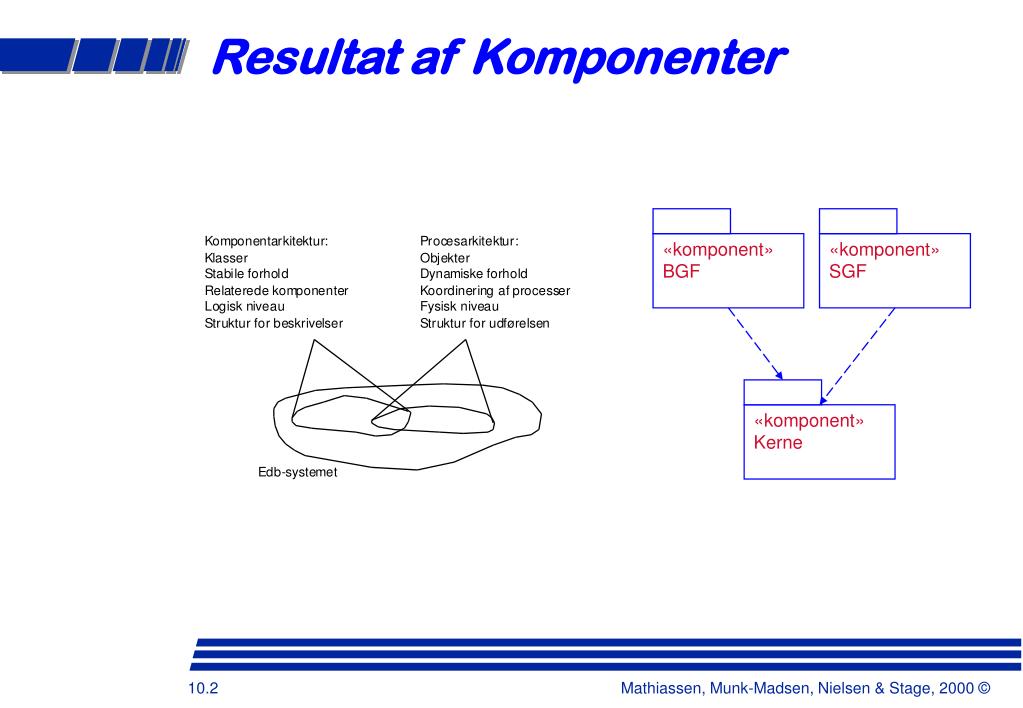

  2. «komponent» BGF «komponent» SGF «komponent» Kerne Resultat af Komponenter

  3. Aktiviteter i Komponenter • Kriterier • Komponenter • Processer

  4. Komponent:En samling af programdele, der udgør en helhed og har et veldefineret ansvar Mindste: en klasse Største: et system Komponentens ansvar Model: Vedligeholde en opdateret repræsentation af problemområdet. Komponent og ansvar

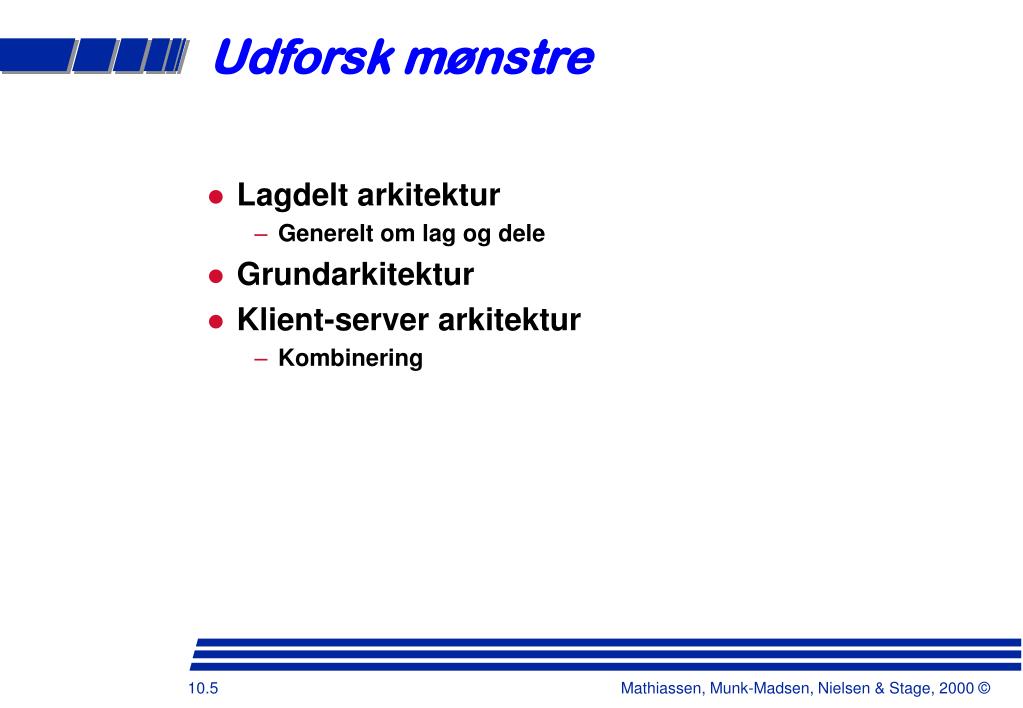

  5. Udforsk mønstre • Lagdelt arkitektur • Generelt om lag og dele • Grundarkitektur • Klient-server arkitektur • Kombinering

  6. Lagdelt arkitektur • Lag: beskriver en komponents ansvar ved hvilke operation, der tilbydes opad og hvilke der udnyttes nedefra • Del: Ingen væsentlig interaktion med andre dele i samme lag • Lukket arkitektur: kun anvende operationer på det umiddelbart under-liggende lag • Åben arkitektur: anvende alle underliggende lag

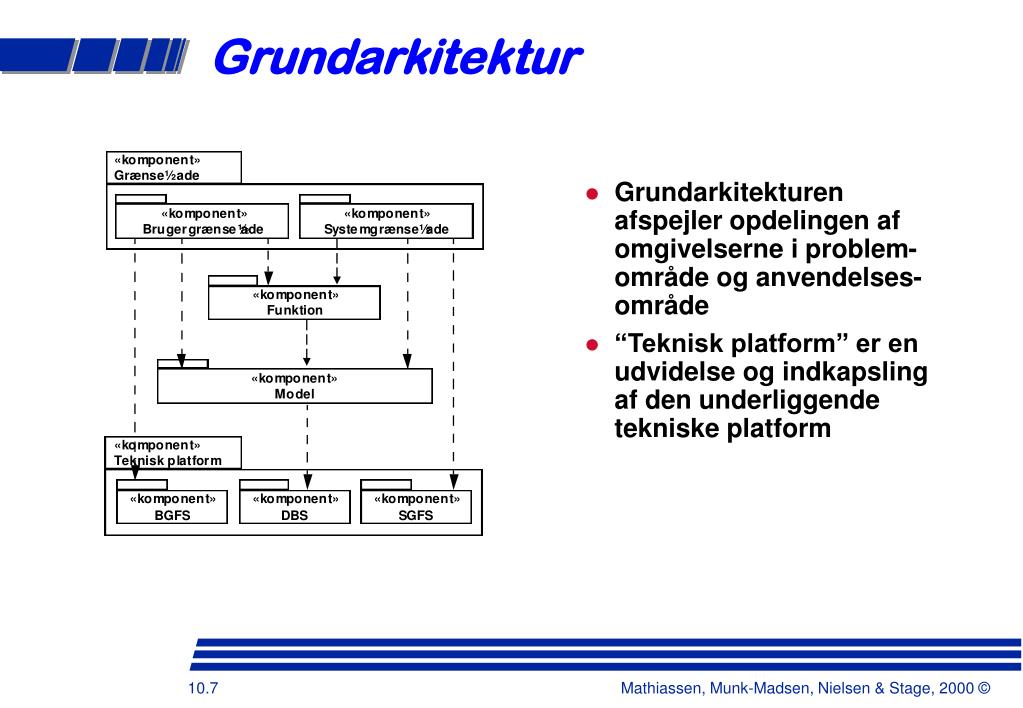

  7. Grundarkitektur • Grundarkitekturen afspejler opdelingen af omgivelserne i problem-område og anvendelses-område • “Teknisk platform” er en udvidelse og indkapsling af den underliggende tekniske platform

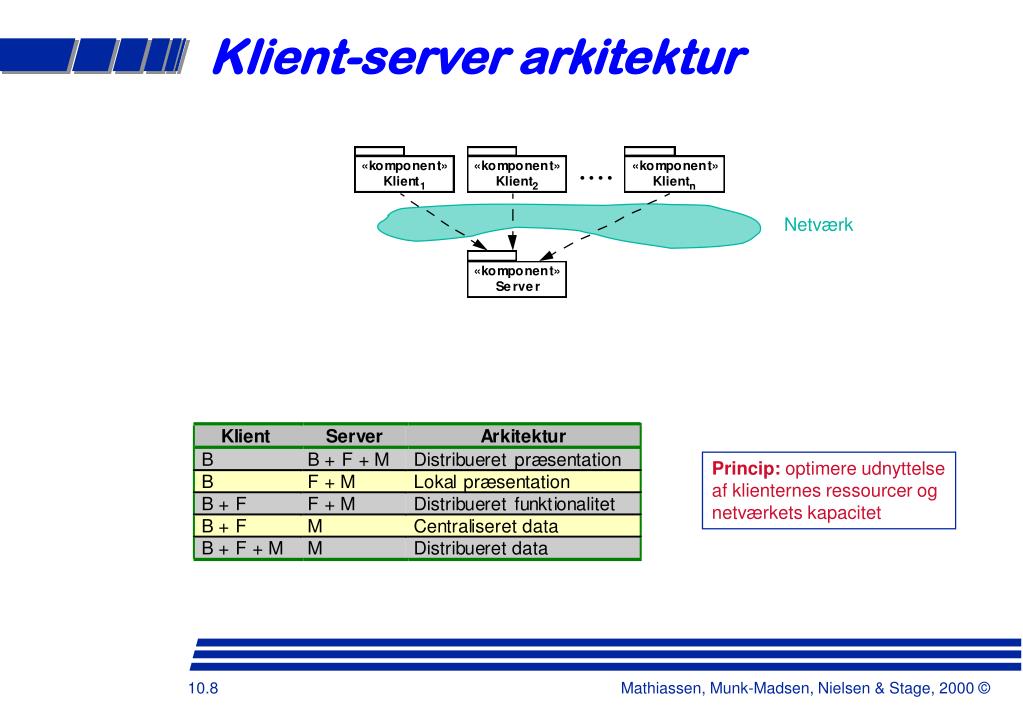

  8. Klient-server arkitektur Netværk Princip: optimere udnyttelseaf klienternes ressourcer ognetværkets kapacitet

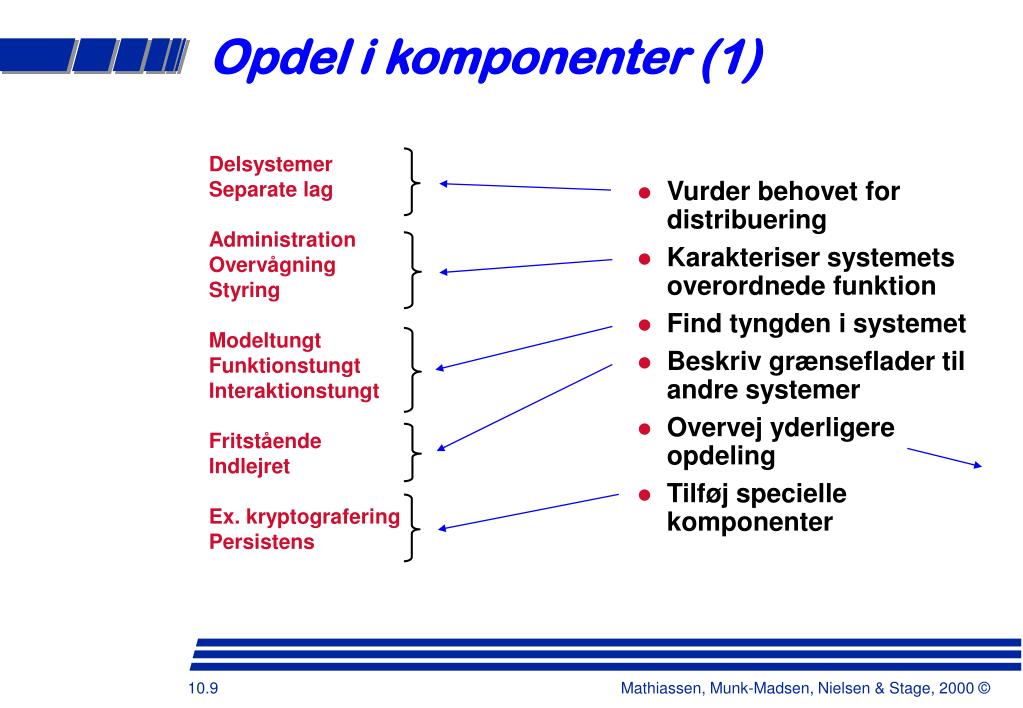

  9. Vurder behovet for distribuering Karakteriser systemets overordnede funktion Find tyngden i systemet Beskriv grænseflader til andre systemer Overvej yderligere opdeling Tilføj specielle komponenter Opdel i komponenter (1) DelsystemerSeparate lag Administration Overvågning Styring Modeltungt Funktionstungt Interaktionstungt Fritstående Indlejret Ex. kryptografering Persistens

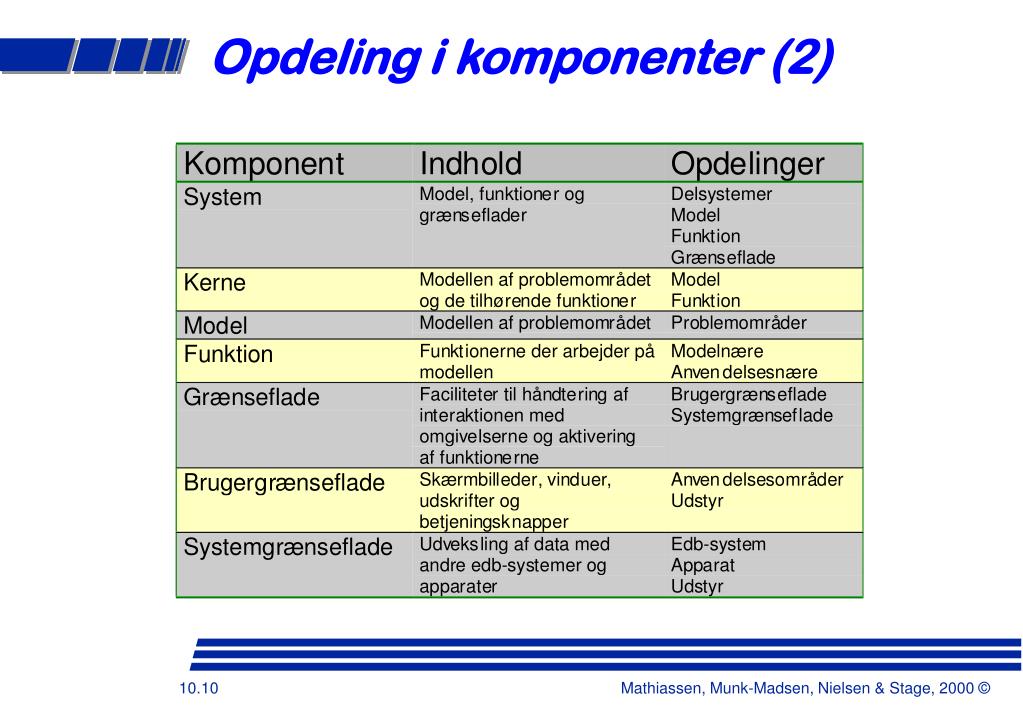

  10. Opdeling i komponenter (2)

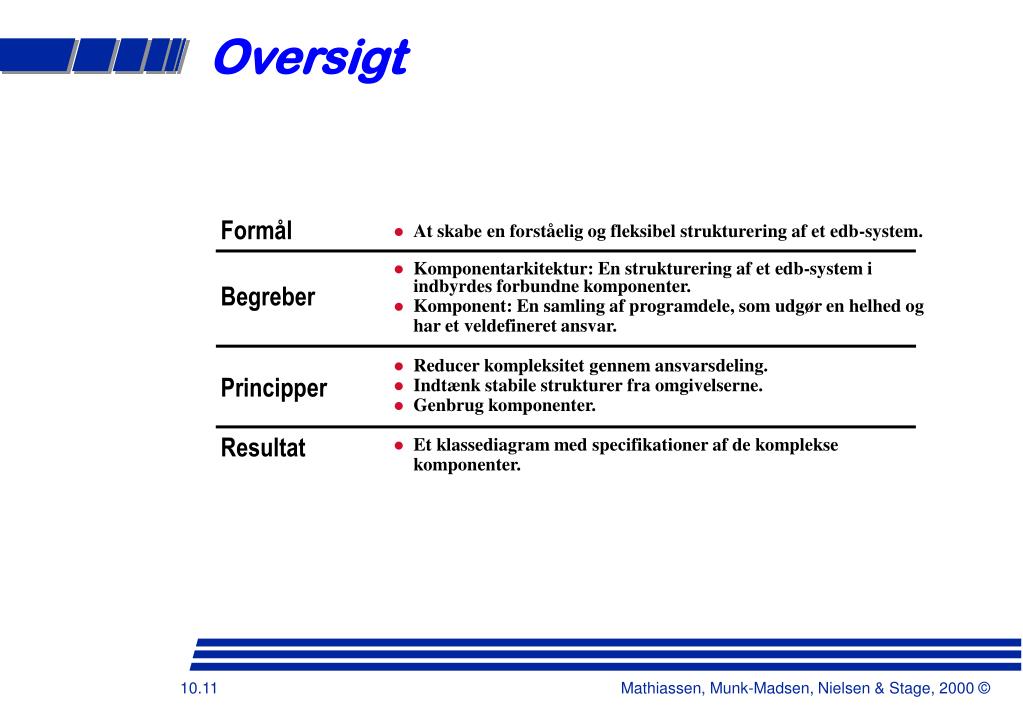

  11. Oversigt • At skabe en forståelig og fleksibel strukturering af et edb-system. • Komponentarkitektur: En strukturering af et edb-system i indbyrdes forbundne komponenter. • Komponent: En samling af programdele, som udgør en helhed og har et veldefineret ansvar. • Reducer kompleksitet gennem ansvarsdeling. • Indtænk stabile strukturer fra omgivelserne. • Genbrug komponenter. • Et klassediagram med specifikationer af de komplekse komponenter. Formål Begreber Principper Resultat

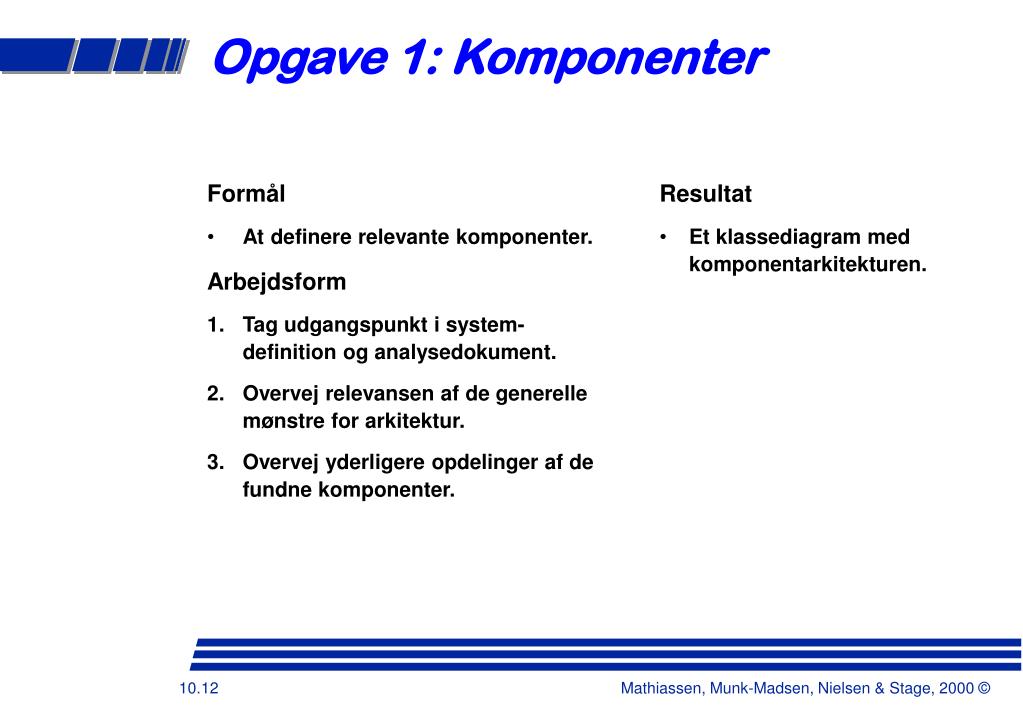

  12. Formål At definere relevante komponenter. Arbejdsform Tag udgangspunkt i system-definition og analysedokument. Overvej relevansen af de generelle mønstre for arkitektur. Overvej yderligere opdelinger af de fundne komponenter. Resultat Et klassediagram med komponentarkitekturen. Opgave 1: Komponenter
