实施 JJF1356-2012 应重点关注的几个问题

1. 实施JJF1356-2012应重点关注的几个问题

2. 一、几个重要概念 首先要弄清楚： “用能单位”、 “重点用能单位”、 “次级用能单位”、 “主要次级用能单位” 这几个概念；

3. 1、用能单位 • 规范3.2 ：具有确定边界的耗能单位。 • 注：在本规范中，用能单位是指一个取得组织机构代码，能独立承担法律责任的耗能单位。 • 通俗点讲今天到会的每一位所代表的单位，都需要用能，都是“用能单位”。

4. 2、重点用能单位 规范3.3：年综合能源消费总量一万吨标准煤以上的用能单位，以及国务院有关部门或省、自治区、直辖市人民政府节能工作管理部门指定的年综合能源消费总量五千吨以上不满一万吨标准煤的用能单位。(长沙市有67家企业纳入了国家界定的重点用能单位，要求三年内完成审查)。

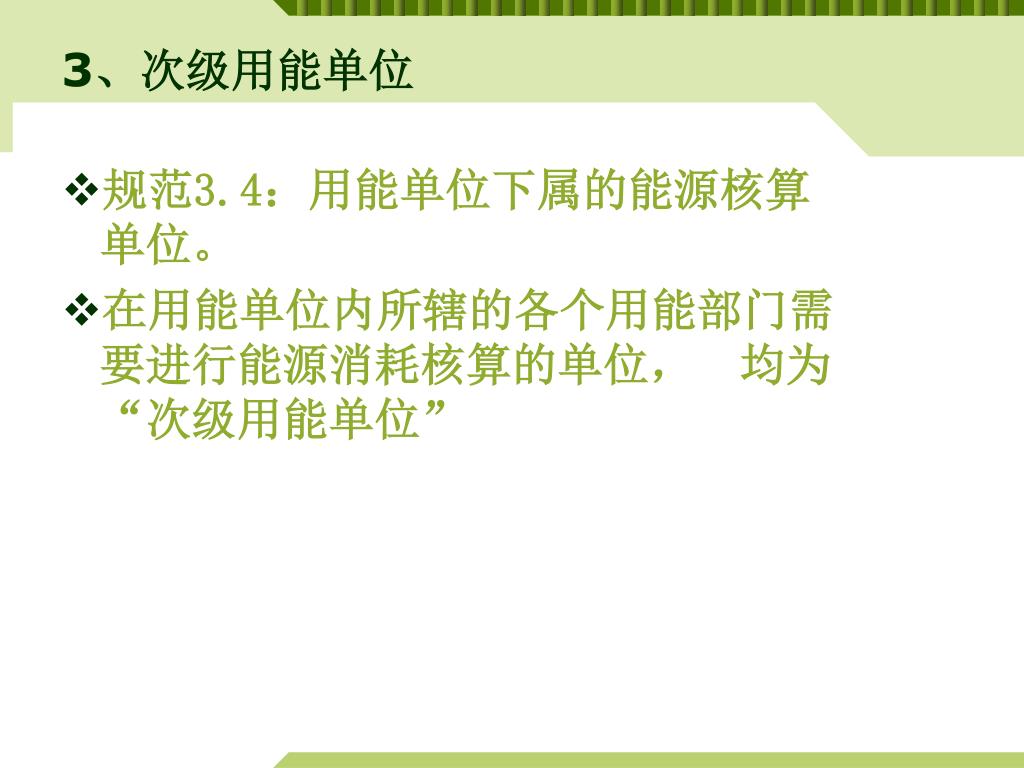

5. 3、次级用能单位 • 规范3.4：用能单位下属的能源核算单位。 • 在用能单位内所辖的各个用能部门需要进行能源消耗核算的单位， 均为“次级用能单位”

6. 4、主要次级用能单位 • 按规范A.4.3.3 ： 用能量（产能量或输运能量）大于或等于表A.1中一种或多种能源消耗量限定值的次级用能单位为主要次级用能单位。

7. 4、主要次级用能单位 表A.1 主要次级用能单位能源消耗量(或功率) 限定值

8. 在划分好主要次级用能单位后，应按表A.3要求加装能源计量器具。并且所安装的能源计量器具应满足：表A.4 用能单位能源计量器具准确度等级要求。 • 注：同属一个主要次级用能（如：办公楼），在不同的地点，则应该在不同的地点装表计量。

9. 二、主要用能设备 划分好主要次级用能单位后，在主要次级用能单位内，根据规范A.4.3.4： 单台设备能源消耗量大于或等于表A.2中一种或多种能源消耗量限定值的为主要用能设备。

10. 二、主要用能设备 表A.2 主要用能设备能源消耗量（或功率）限定值

11. 二、主要用能设备 主要用能设备应按表A.3要求加装能源计量器具，且所安装的能源计量器具应满足： 表A.4 用能单位能源计量器具准确度等级要求。

12. 表A.3 能源计量器具配备率要求 单位：%

13. 表A.4 用能单位能源计量器具准确度等级要求

14. （续表A.4）

15. 三、应采用经检定合格的能源计量器具 能源计量器具应实行定期检定（校准）。企业自己建了标的由企业自己进行周期检定，没建标的则由法定计量检定机构检。凡经检定（校准）不符合要求的或超过检定周期的计量器具一律不准使用。属强制检定的计量器具，其检定周期、检定方式应遵守有关计量法律法规的规定。见规范6.3条（能源计量器具检定/校准）。

16. 四、工作步骤 （一）、正确划分主要次级用能单位、主要用能设备： 1、生产企业： 主要次级用能单位一般有： 各生产车间、动力站房（空压站、冷冻站、制氧站、锅炉房、水泵房、配电间等）、办公楼、食堂、宿舍、招待所、转供等(对于一些老企业的问题)。 主要用能设备： 主要次级用能单位内凡是有符合表2中规定的用能设备（包括工艺生产线），均为主要用能设备。

17. 四、工作步骤 （一）、正确划分主要次级用能单位、主要用能设备： 2、医院： 主要次级用能单位一般有： 根据医院内部能源核算的具体情况可按：门诊部、住院部、体检中心、教学楼、制剂车间、办公楼、动力中心（包括锅炉房、中央空调机房、水泵房、配电间）、车库、食堂、宿舍、转供等。（其中门诊部、住院部也可以按科室、病室来划分）。 （如长沙的湘雅附一、附二、附三；附三是后来新建）

18. 四、工作步骤 （一）、正确划分主要次级用能单位、主要用能设备： 2、医院： 主要用能设备： 主要次级用能单位内凡是有符合表2中规定的用能设备，均为主要用能设备。主要有：大型的医疗诊断设备、中央空调机组、水泵、锅炉等。

19. 四、工作步骤 （一）、正确划分主要次级用能单位、主要用能设备： 3、酒店： 主要次级用能单位一般有： 客房部、餐饮、休闲、娱乐、会议中心、商住、办公、景观、中央空调机房、水泵房、锅炉房、配电间、电梯（专线供电）、转供等。 主要用能设备： 主要次级用能单位内凡是有符合表2中规定的用能设备，均为主要用能设备。主要有：锅炉、中央空调机组、水泵等。

20. 四、工作步骤 （一）、正确划分主要次级用能单位、主要用能设备： 4、学校： 用能单位： 不在同一地点的校区按不同的用能单位来处理，即每一个校区按一个用能单位来做，最后把所有用能单位（校区）再做一个汇总表。 主要次级用能单位一般有： 各教学楼、图书馆、实验室、办公楼、后勤中心（食堂）、学生宿舍、教师宿舍、校办工厂、中央空调机房、锅炉房、水泵房、配电间、转供等。

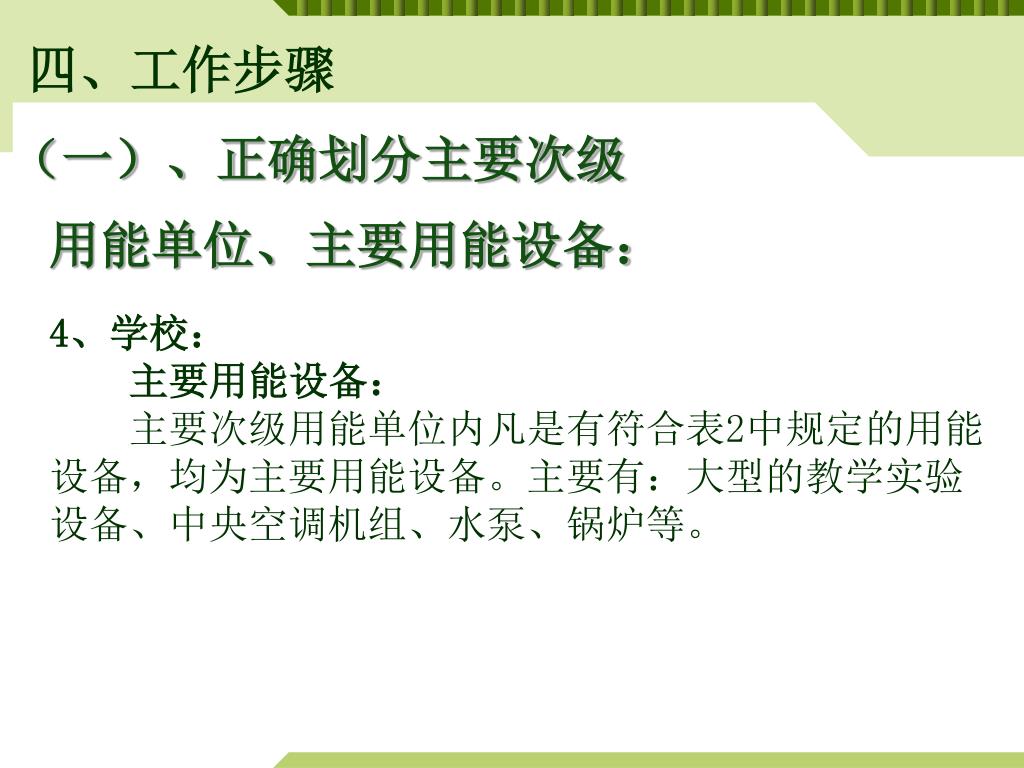

21. 四、工作步骤 （一）、正确划分主要次级用能单位、主要用能设备： 4、学校： 主要用能设备： 主要次级用能单位内凡是有符合表2中规定的用能设备，均为主要用能设备。主要有：大型的教学实验设备、中央空调机组、水泵、锅炉等。

22. 四、工作步骤 （一）、正确划分主要次级用能单位、主要用能设备： 5、商场 主要次级用能单位一般有： 各卖场（服装、鞋帽、五金、电器、文体等）、超市（生鲜、干货、日用等）、办公、食堂、车库、宿舍、中央空调机房、锅炉房、水泵房、配电间、转供等。 主要用能设备： 主要次级用能单位内凡是有符合表2中规定的用能设备，均为主要用能设备。主要有：中央空调机组、水泵、锅炉等。

23. 四、工作步骤 （二）、编制表格和网络图 1、编制表格：按规范附录B编制表B.1~表B.10; 应注意的问题（不能重复统计，头脑要清晰）如： （1）编制：表B.4 进出用能单位能源计量器具一览表分表 “进”和“出”应以“用能单位”为边界，“进”主要是外界提供给企业的能源，如：电力、供水、供气、供煤等；如果没有转供出“用能单位”这个“边界”，就没有“出”，那么表B.4就只填“进”所安装的计量器具。但电力公司、发电厂、集中供热等例外。

24. 四、工作步骤 （二）、编制表格和网络图 （2）编制：表B.5 进出主要次级用能单位能源计量器具一览表分表 以“主要次级用能单位”为“边界”，由“用能单位”向“主要次级用能单位”提供能源所安装的计量器具，属于“进”；如：配电间的各分表、水泵房内各分表等。如果“主要次级用能单位”把所有的能源都自己消耗了，没有转供出边界，那么表B.5也只有“进”的表计可填。但，如果有余热发电等转供给其它部门用，那么它就有“出”的计量器具要填写了。

25. 四、工作步骤 （二）、编制表格和网络图 （3）编制：表B.6 主要用能设备能源计量器具一览表分表 按表A.2 主要用能设备能源消耗量（或功率）限定值 界定条件来区分，各“主要次级用能单位”内达到条件要求的设备就要装表计并填写到表B.6中。首先请事先填好：表B.2 主要用能设备一览表 （4）将表B.4、5、6、7汇总填入到表B.3中，并按要求完成B.8、9、10的填写。

26. 四、工作步骤 （二）、编制表格和网络图 2、绘制网络图： 按附录B绘制图B.1 重点用能单位能源流向图 按附录B绘制图B.2.1 能源计量器具配备及计量采集点网络图 (蒸汽) 按附录B绘制图B.2.2 能源计量器具配备及计量采集点网络图 (电能) 按附录B绘制图B.2.3 能源计量器具配备及计量采集点网络图 (供水) 按附录B绘制图B.2.4 能源计量器具配备及计量采集点网络图 (原煤) ... 注：网络图中计量采集点应和表B.1~表B.10中统计的计量器具能一一对应，编号、数量一致。

27. 四、工作步骤 （二）、编制表格和网络图 3、绘制量值溯源图 1）、已建标：按附录图B.3 ××检定装置量值传递/溯源框图 2）、未建标：按附录图B.4 ××能源计量器具量值传递/溯源框图

28. 四、工作步骤 （三）、统计分析 1）、按统计期（12个月）收集各计量采集点上能源消耗报表； 2）、按所划分的主要次级用能单位分别填制“主要次级用能单位能源计量器具配备和管理情况统计表”（长沙市质监局网站有下载）； 3）、根据已填制好的各“主要次级用能单位能源计量器具配备和管理情况统计表”进行统计汇总，填制：“企业能源计量器具配备和管理情况统计表”（长沙市质监局网站有下载）；

29. 四、工作步骤 （三）、统计分析 4）、计算“能源计量率”和“能源计量器具配备率”； a、能源计量率：（按“企业能源计量器具配备和管理情况统计表”中的统计数据进行计算） Qp＝Ms／Ml×100％ 式中： Qp—能源计量率率，％； Ms—实际配备的能源计量器具计量的能源量(标煤)； Ml—能源消耗总量（标煤）。(也可按不同能源分类计算)

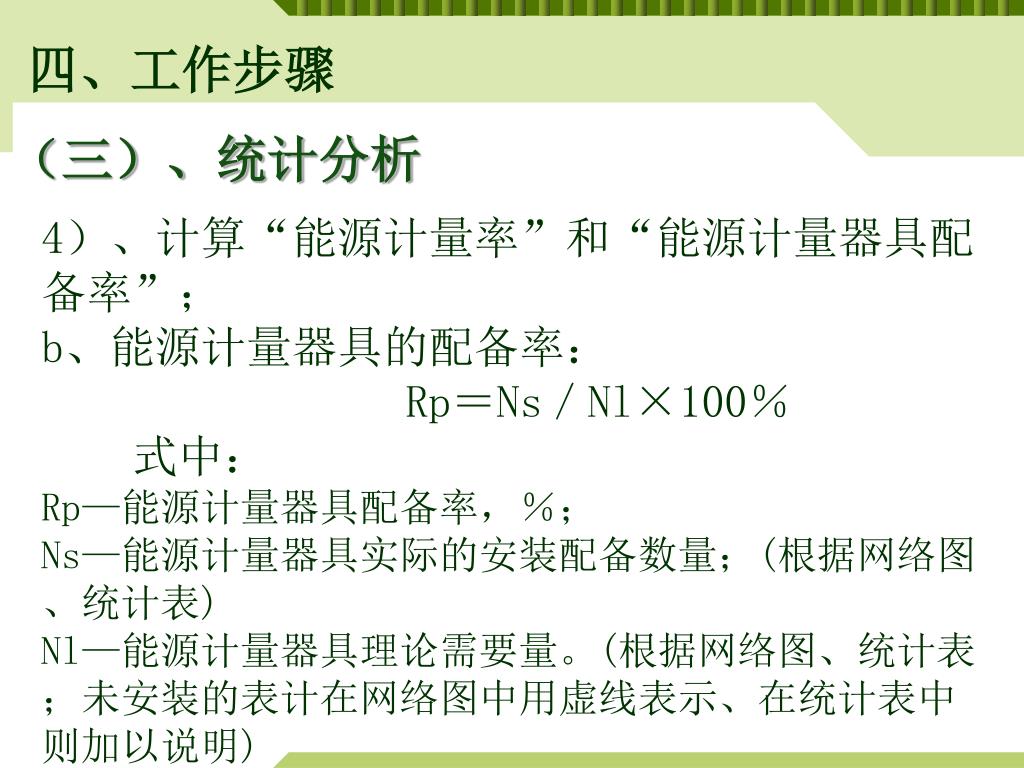

30. 四、工作步骤 （三）、统计分析 4）、计算“能源计量率”和“能源计量器具配备率”； b、能源计量器具的配备率： Rp＝Ns／Nl×100％ 式中： Rp—能源计量器具配备率，％； Ns—能源计量器具实际的安装配备数量；(根据网络图、统计表) Nl—能源计量器具理论需要量。(根据网络图、统计表；未安装的表计在网络图中用虚线表示、在统计表中则加以说明)

31. 五、结合实例，进行部分表格填写 说明

32. 谢谢大家! 湖南省计量检测研究院 长沙市质量技术监督局 黄义树 联系电话：13874954866 2013年6月6日
