Presentation Transcript
aucom electronics

AuCom Electronics

ÜrünTanıtımı

EMX3 Serisi Soft Starter

temel zellikler

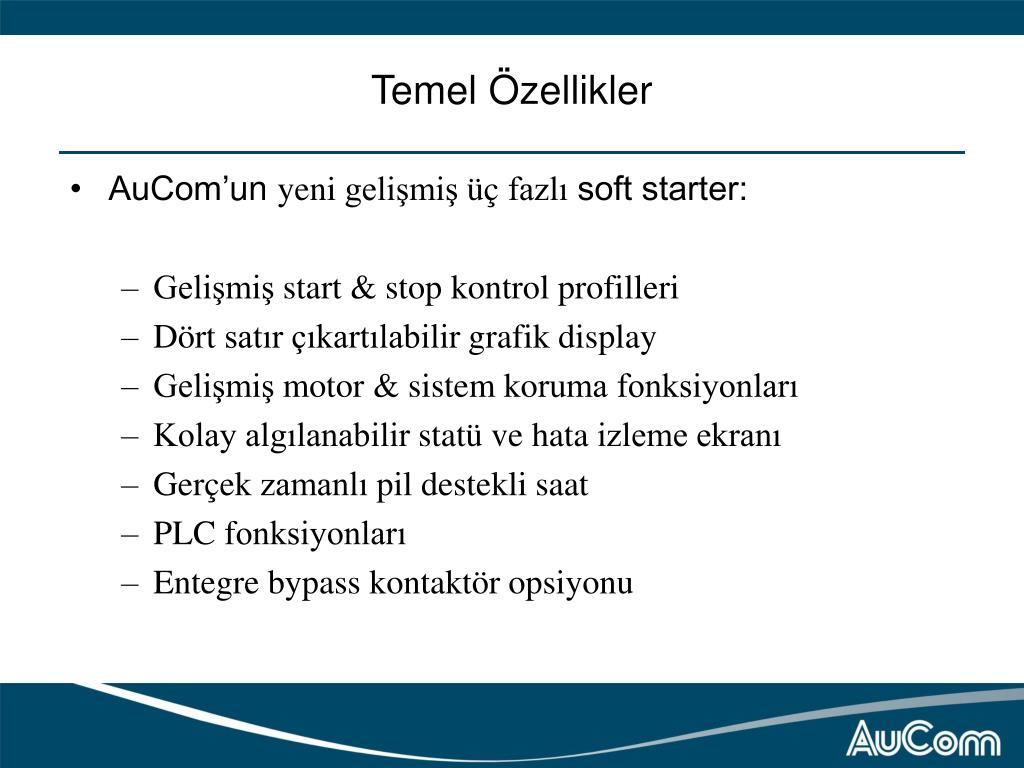

TemelÖzellikler
  • AuCom’unyenigelişmişüçfazlı soft starter:
    • Gelişmiş start& stop kontrol profilleri
    • Dörtsatırçıkartılabilir grafik display
    • Gelişmiş motor & sistem koruma fonksiyonları
    • Kolay algılanabilirstatüvehataizleme ekranı
    • Gerçekzamanlıpil destekli saat
    • PLC fonksiyonları
    • Entegre bypass kontaktör opsiyonu
slide4

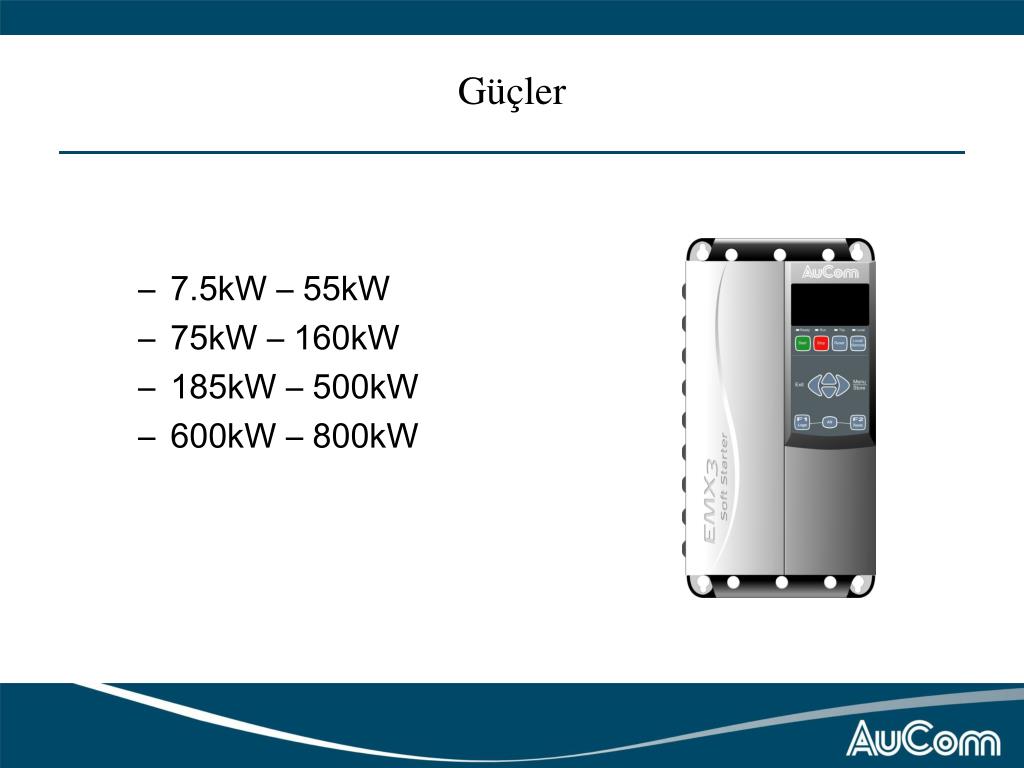

Güçler

  • 7.5kW – 55kW
  • 75kW – 160kW
  • 185kW – 500kW
  • 600kW – 800kW
slide6

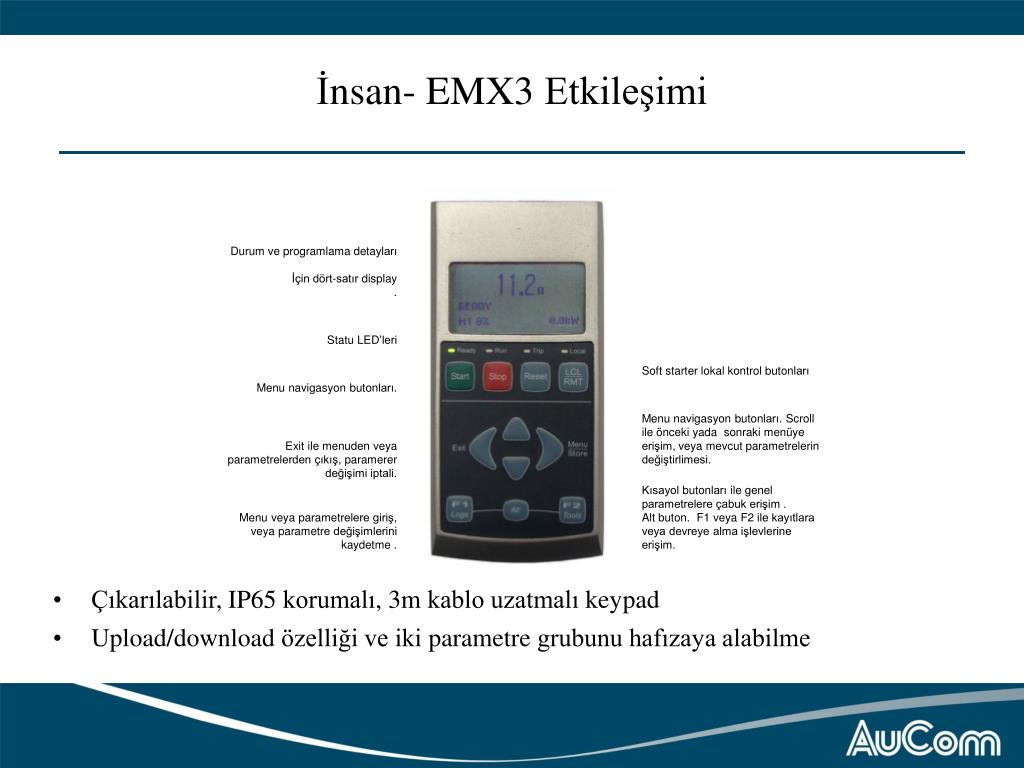

Durumve programlama detayları

İçin dört-satır display .

Statu LED’leri

Menu navigasyon butonları.

Exit ile menuden veya parametrelerden çıkış, paramerer değişimi iptali.

Menu veya parametrelere giriş, veya parametre değişimlerini kaydetme .

Soft starter lokal kontrol butonları

Menu navigasyon butonları. Scroll ileönceki yada sonraki menüye erişim, veyamevcut parametrelerin değiştirlimesi.

Kısayol butonlarıilegenel parametrelere çabuk erişim .

Alt buton. F1 veya F2 ile kayıtlara veya devreye alma işlevlerine erişim.

İnsan- EMX3 Etkileşimi

  • Çıkarılabilir, IP65 korumalı, 3m kablo uzatmalıkeypad
  • Upload/download özelliği ve iki parametregrubunu hafızaya alabilme
slide7

ProgramlamaEkranı

  • Programlanabilir Display Opsiyonları
      • Starter Durumu
      • Motor Akımı
      • ŞebekeGerilimi
      • Motor Güç Faktörü
      • Şebeke Frekansı
      • ÇekilenGüç (kW)
      • ÇekilenGüç (HP)
      • Motor Sıcaklığı
      • Motor kWh
      • ÇalışmaSaati
      • Analog Input
  • Programlanabilir monitor ekranıkullanıcıyadört değişkeni

ekranda aynı anda görme imkanı vermektedir…

slide8

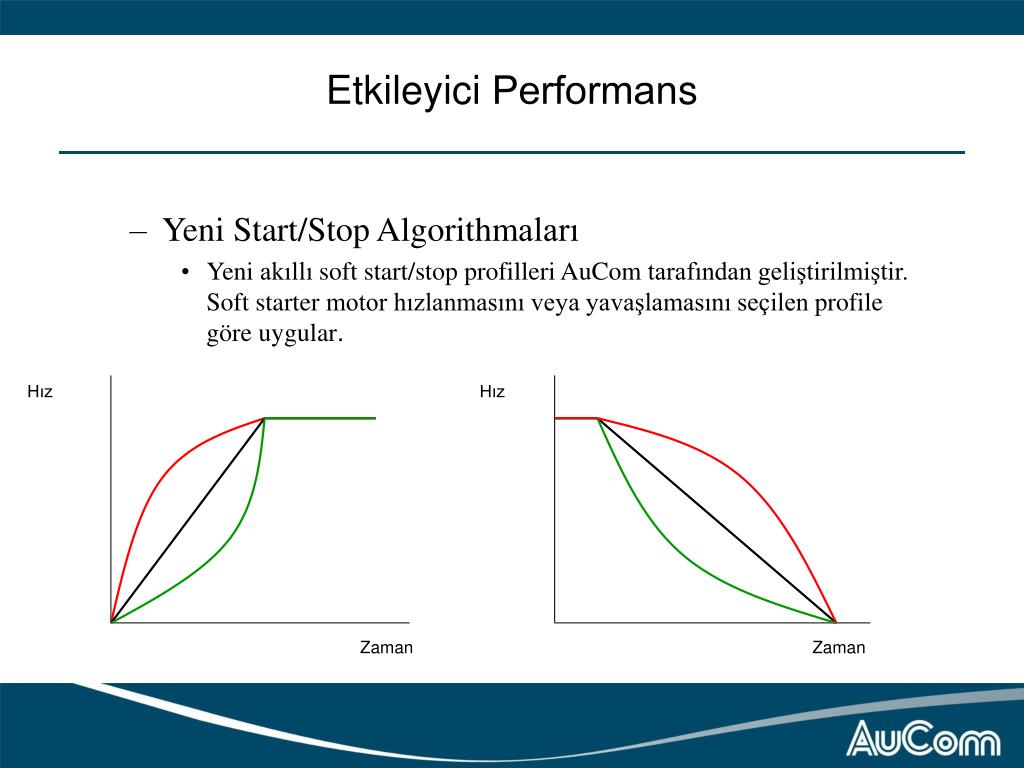

Etkileyici Performans

  • Yeni Start/Stop Algorithmaları
    • Yeniakıllı soft start/stop profilleri AuCom tarafından geliştirilmiştir. Soft starter motor hızlanmasını veya yavaşlamasını seçilen profile göre uygular.

Hız

Hız

Zaman

Zaman

slide9

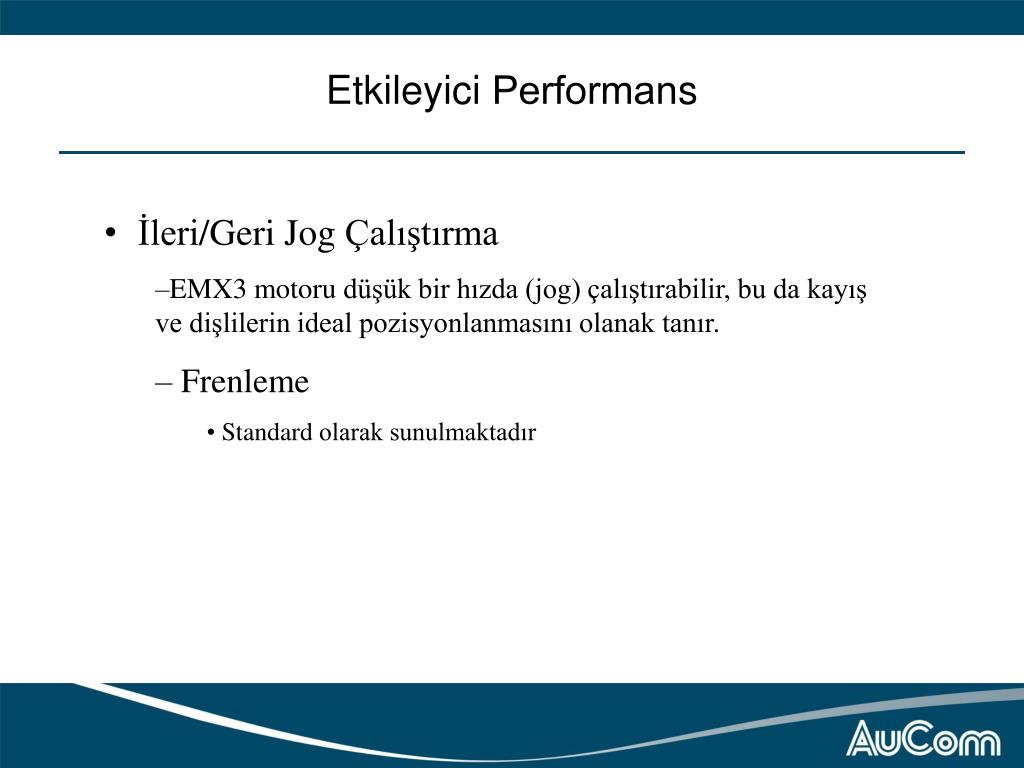

Etkileyici Performans

  • İleri/Geri Jog Çalıştırma
    • EMX3 motorudüşük bir hızda (jog) çalıştırabilir, bu da kayış ve dişlilerin ideal pozisyonlanmasını olanak tanır.
    • Frenleme
      • Standard olarak sunulmaktadır
slide10

Etkileyici Performans

  • Tamamen Programlanabilir Auto Start/Stop
    • EMX3 önceden olarak belirlenen bir zamanda otomatik olarak start ve stop yapması için programlanabilir. Belirli bir zaman aralığından sonra kapanması için süre de girilebilir.
  • BilezikliAsenkron Motor Startlaması
    • EMX3 ile programlanabilir dual rampa startlamavekontaktör kontrolü.
  • Power Through : KısaDevre Olmuş SCR ile Startlama Yapma İmkanı
    • EMX3 2 fazıkontrol ederek startlama yapma özelliğine sahiptir.
slide11

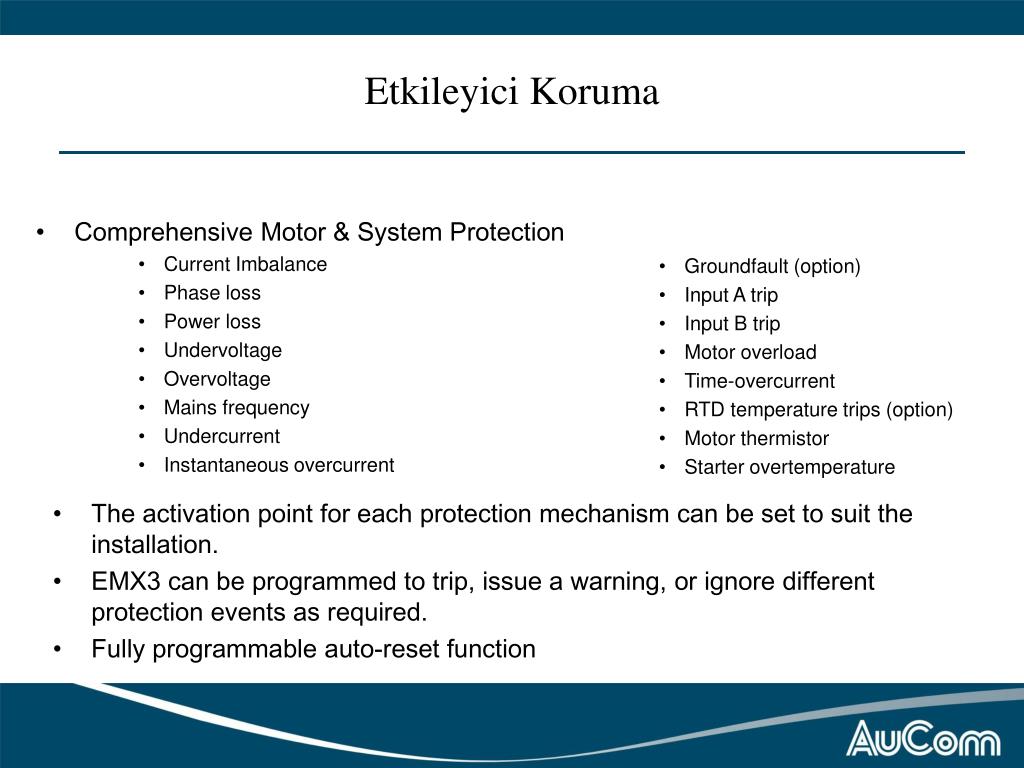

EtkileyiciKoruma

  • Comprehensive Motor & System Protection
      • Current Imbalance
      • Phase loss
      • Power loss
      • Undervoltage
      • Overvoltage
      • Mains frequency
      • Undercurrent
      • Instantaneous overcurrent
  • Groundfault (option)
  • Input A trip
  • Input B trip
  • Motor overload
  • Time-overcurrent
  • RTD temperature trips (option)
  • Motor thermistor
  • Starter overtemperature
  • The activation point for each protection mechanism can be set to suit the installation.
  • EMX3 can be programmed to trip, issue a warning, or ignore different protection events as required.
  • Fully programmable auto-reset function
slide12

Comprehensive Monitoring

  • Event Log
    • The event log stores details of the starter's 99 most recent events (actions, warnings and trips).
    • Time and date stamped.
  • Trip Log
    • When EMX3 trips, details of the trip cause and starter state are recorded in the trip log.The trip log stores details of the eight most recent trips.
    • Time and date stamped.
  • Performance Counters
    • The performance counters store details of the starter's lifetime operation.
slide13

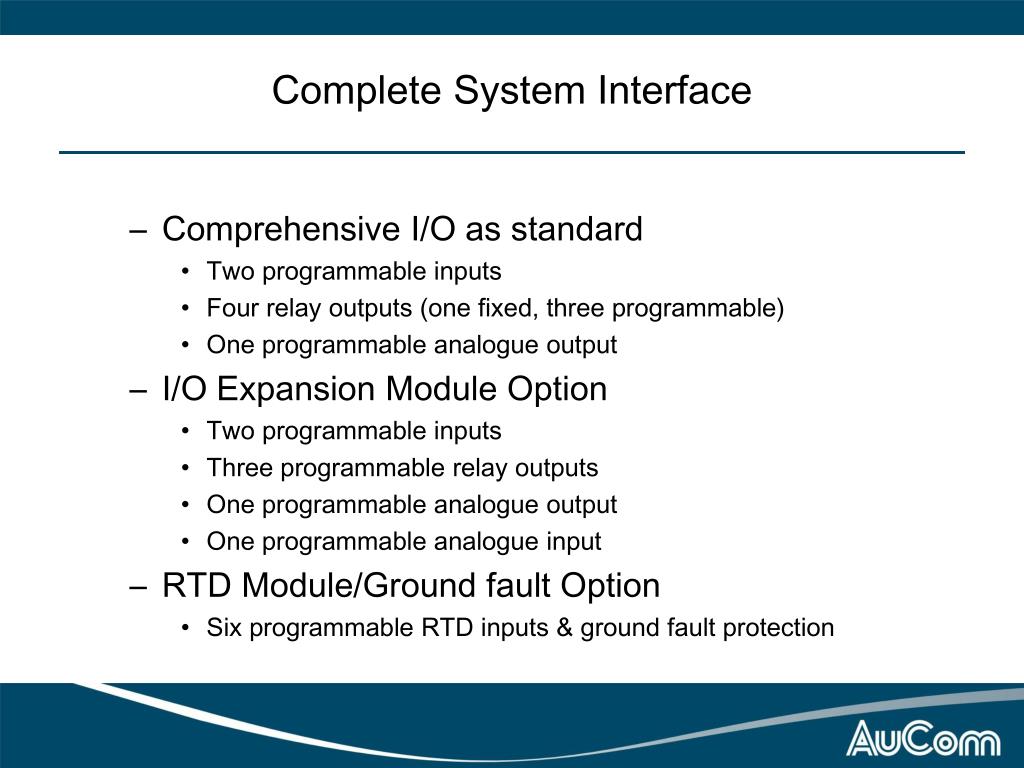

Complete System Interface

  • Comprehensive I/O as standard
    • Two programmable inputs
    • Four relay outputs (one fixed, three programmable)
    • One programmable analogue output
  • I/O Expansion Module Option
    • Two programmable inputs
    • Three programmable relay outputs
    • One programmable analogue output
    • One programmable analogue input
  • RTD Module/Ground fault Option
    • Six programmable RTD inputs & ground fault protection
slide14

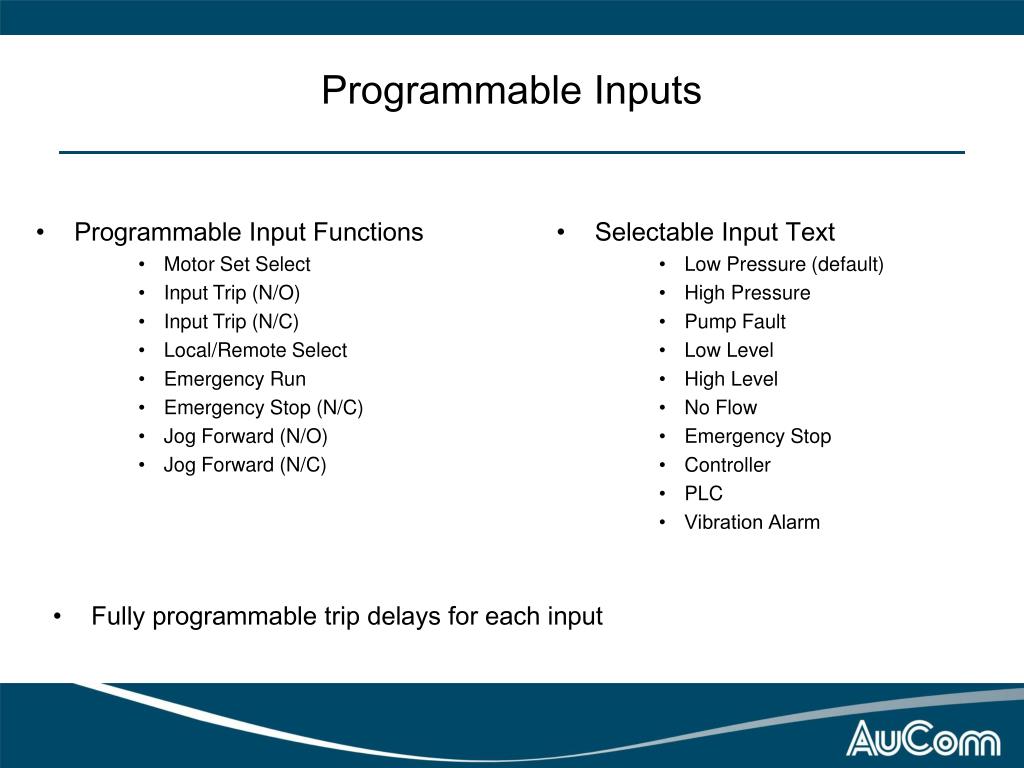

Programmable Inputs

  • Programmable Input Functions
      • Motor Set Select
      • Input Trip (N/O)
      • Input Trip (N/C)
      • Local/Remote Select
      • Emergency Run
      • Emergency Stop (N/C)
      • Jog Forward (N/O)
      • Jog Forward (N/C)
  • Selectable Input Text
      • Low Pressure (default)
      • High Pressure
      • Pump Fault
      • Low Level
      • High Level
      • No Flow
      • Emergency Stop
      • Controller
      • PLC
      • Vibration Alarm
  • Fully programmable trip delays for each input
slide15

Programmable Outputs

  • Programmable Relay Functions
      • Off
      • Main Contactor (default)
      • Run
      • Trip
      • Warning
      • Low Current Flag
      • High Current Flag
      • Motor Temperature Flag
      • Input A Trip
      • Input B Trip
      • Overload
  • Current Imbalance
  • Undercurrent
  • Instantaneous Overcurrent
  • Frequency
  • Ground Fault
  • Heatsink Temperature
  • Phase Loss
  • Motor Thermistor
  • RTD (PT100) Trip
  • Changeover Contactor
  • Brake
  • Fully programmable on and off trip delays for each output
slide16

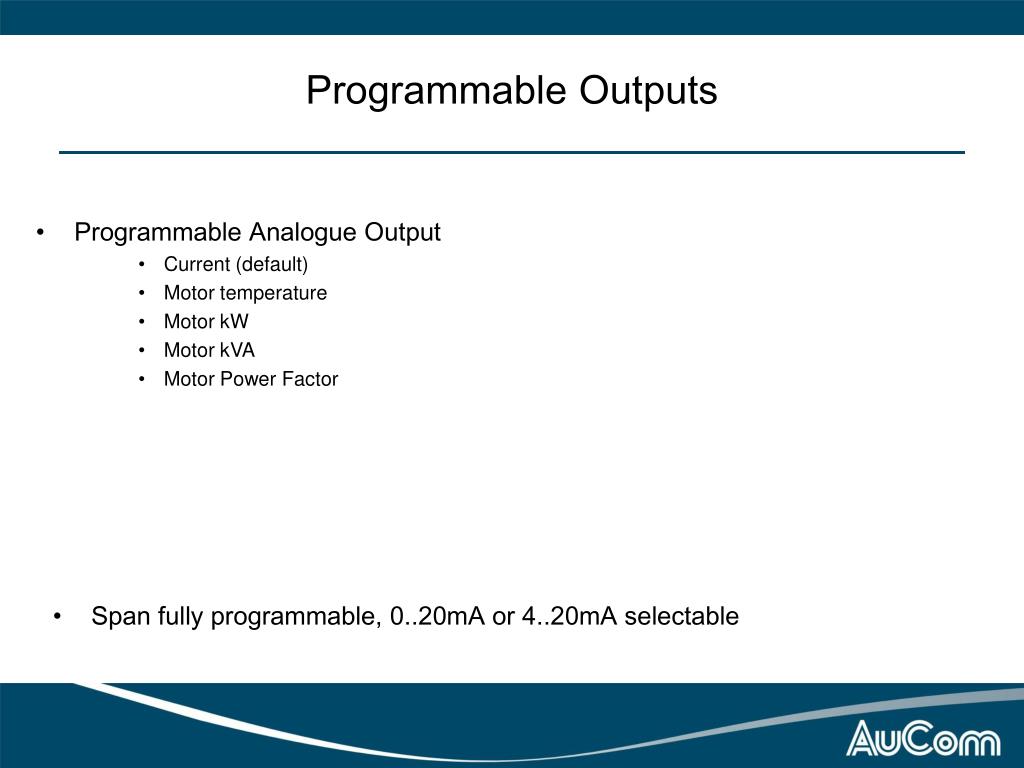

Programmable Outputs

  • Programmable Analogue Output
      • Current (default)
      • Motor temperature
      • Motor kW
      • Motor kVA
      • Motor Power Factor
  • Span fully programmable, 0..20mA or 4..20mA selectable
slide17

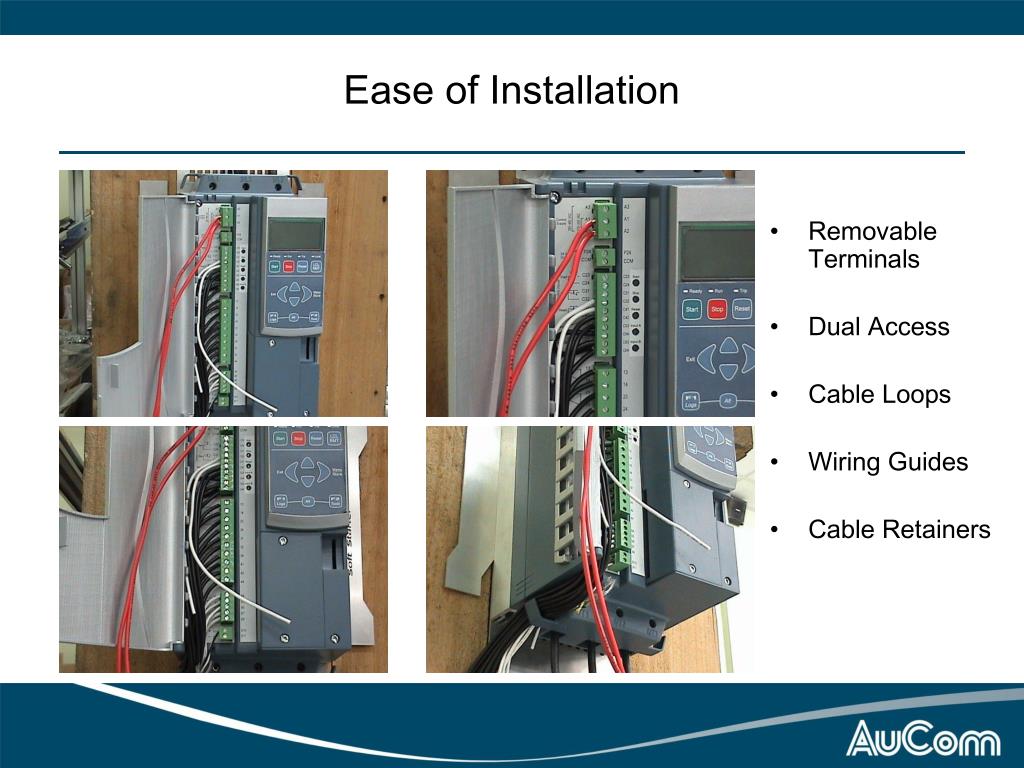

Ease of Installation

  • Removable Terminals
  • Dual Access
  • Cable Loops
  • Wiring Guides
  • Cable Retainers
slide18

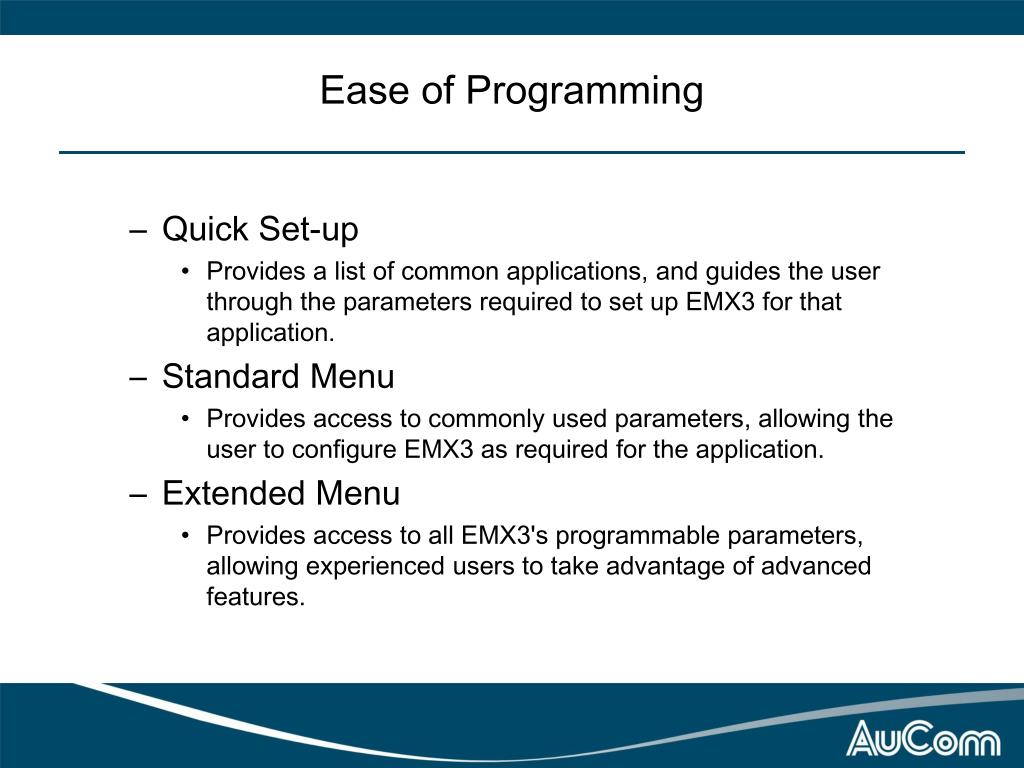

Ease of Programming

  • Quick Set-up
    • Provides a list of common applications, and guides the user through the parameters required to set up EMX3 for that application.
  • Standard Menu
    • Provides access to commonly used parameters, allowing the user to configure EMX3 as required for the application.
  • Extended Menu
    • Provides access to all EMX3's programmable parameters, allowing experienced users to take advantage of advanced features.
slide19

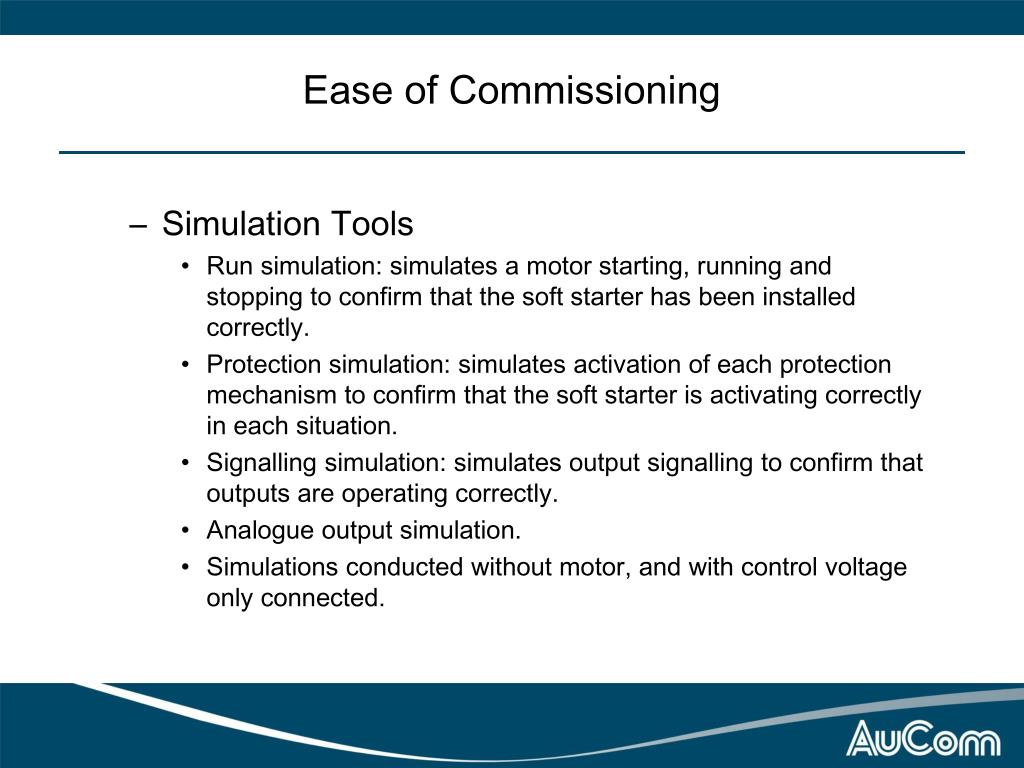

Ease of Commissioning

  • Simulation Tools
    • Run simulation: simulates a motor starting, running and stopping to confirm that the soft starter has been installed correctly.
    • Protection simulation: simulates activation of each protection mechanism to confirm that the soft starter is activating correctly in each situation.
    • Signalling simulation: simulates output signalling to confirm that outputs are operating correctly.
    • Analogue output simulation.
    • Simulations conducted without motor, and with control voltage only connected.
slide20

Communications Capable

  • Compatible with AuCom Option Modules
    • Modbus RTU
    • DeviceNet
    • Profibus
    • Ethernet*
    • USB Port*
  • Compatible with WinMaster
