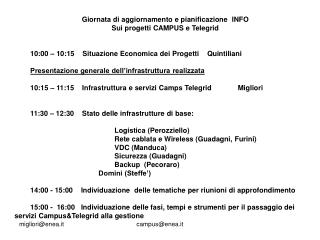

Giornata di aggiornamento e pianificazione  INFO Sui progetti CAMPUS e Telegrid 10:00 – 10:15    Situazione Economica dei Progetti    Quintiliani Presentazione generale dell’infrastruttura realizzata 10:15 – 11:15    Infrastruttura e servizi Camps Telegrid             Migliori

konane
Download Presentation

Giornata di aggiornamento e pianificazione  INFO Sui progetti CAMPUS e Telegrid

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Giornata di aggiornamento e pianificazione  INFO • Sui progetti CAMPUS e Telegrid • 10:00 – 10:15    Situazione Economica dei Progetti    Quintiliani • Presentazione generale dell’infrastruttura realizzata • 10:15 – 11:15    Infrastruttura e servizi Camps Telegrid             Migliori • 11:30 – 12:30    Stato delle infrastrutture di base: • Logistica (Perozziello) • Rete cablata e Wireless (Guadagni, Furini) • VDC (Manduca) • Sicurezza (Guadagni) • Backup  (Pecoraro) • Domini (Steffe’) • 14:00 - 15:00    Individuazione  delle tematiche per riunioni di approfondimento • 15:00 -  16:00   Individuazione delle fasi, tempi e strumenti per il passaggio dei servizi Campus&Telegrid alla gestione  campus@enea.it

  2. campus@enea.it

  3. Infrastruttura e-learning ENEA ed calcolo scientifico Principali Realizzazioni • AULE CONFERENZA • 10 SPAZI DIDATTICI • 4 LABORATORI di produzione • 5 Centri dimostrativi esterni RETE nei Centri a 1GBits 20 SERVER per servizi Software & Data Base SISTEMI DI CALCOLO & 3D Centro di BRINDISI Centro di PORTICI Centro di TRISAIA campus@enea.it

  4. Infrastruttura e-learning ENEA Servizi Base Gestione & Erogazione della formazione Sincrona, Asincrona e Mista Scelta Pianificazione Fruizione Accesso Corsi on Line Corsi Aula Aule Virtuali campus@enea.it Brreze

  5. Infrastruttura e-learning ENEA Servizi GRID Accesso software applicativi e risorse di calcolo Accesso Scelta Fruizione Software Lavoro Collaborativo Brreze Supercomputing campus@enea.it

  6. E-learning & GRID Schema globale di interconnessione • I centri ENEA sono interconnessi tramite GARR (tipicamente < 2 Mbit/s > 32 Mbit/s) • All’interno dei Centri gli apparati hanno una connessione Gbit/s • N 5 e-learning point esterni connessi a internet. • Aule didattiche, sale e demo center interni connessi in Gbit/s fino al distributore wireless a 50 Mbits/s (il servizio agli utenti di sale è offerto tramite portatili con schede wireless) • Collaborazioni ESTERNE Portici Gbit/s Internet GARR Trisaia Gbit/s Brindisi Gbit/s campus@enea.it

  7. E-learning & GRID Virtual Storage Internet 1 Schema di accesso ai servizi Portici Gbit/s GARR GRID ENEA Partner Trisaia Gbit/s Gbit/s ENEA Brindisi Gbit/s Gbit/s campus@enea.it

  8. Accesso servizi ( Client e WEB Citrix..) Casi speciali Interfaccie Utenti Applicativi senza DB Applicativi con DB DB1 DB… DB2 Software per l’omogenizzazione basato su AFS ARHITETTURE H/S (Intel, SMP, Linux, Windos,..) INTERCONNESSIONE E-learning & GRID Architettura H/S concettuale campus@enea.it

  9. E-learning & tecnologie 3D campus@enea.it

  10. E-learning & tecnologie 3D ENEA GRID Roma Nord Brindisi Portici Frascati Trisaia Integrazione sistemi 3D nelle aule di formazione campus@enea.it

  11. Ipotesi di estensione della piattaforma ENEA per l'utilizzo esterno Motivazioni • Motivazioni Tecniche: • Accessibilità economica • Tools software potenti • Limitato impatto ambientale • Portatilità Sistema Portatile • Motivazioni Funzionali: • Nuovo metodologie per • La comunicazione • L’insegnamento • Il lavoro Internet Aula Esterna ENEA GRID campus@enea.it

  12. Ipotesi di estensione della piattaforma ENEA per l'utilizzo esterno Ipotesi operativa Specialista dei contenuti formativi Sistema Portatile Dimostrazioni-Seminari Internet ENEA GRID Aula Esterna Fruizione locale campus@enea.it

  13. ENEA GRID and experimental facilities DNA Sequence system ( ABI Prism 3700) Trisaia DB_2 ENEA GRID DB_1 Controlled Nuclear Fusion: FTU Frascati Tokamak Upgrade Video Acquisition DB_3 Electron Microscope (Brindisi) 300 KeV (sept. 2004) WEB ICA SSH CPUS campus@enea.it

  14. Mtaframe Special Driver for TEM Remote Local Operation AFS Electron Microscope (Brindisi) 300 KeV (sept. 2004) Local Data AFS Data Integration > 4 TByte Conceptual structure for TEM Remote User Remote Controlled Web-cam Local Operation TEM Room Local GRID Cluster campus@enea.it

  15. Conceptual structure from a remote user’s point of view Main service Classroom Unix Metaframe • View of TEM image • Programs & Data • E-learning tools “Softgrid” server WEB A. S. • View of TEM image • Programs & Data • Supercomputing • 3D Display • E-learning tools Linux A.S. Remote Application Users Windows A.S. & Metaframe ENEA GRID SOFTWARE INFRASTRUCTURE Streaming server + File server Remote operation Local Data AFS Data Integration > 4 TByte Special Driver for TEM Remote Operation Users ICA protocol campus@enea.it Local GRID Cluster

  16. Configurazione ServiziTelegrid-Campus(Portici) IMB 630(AIX) Citrix+ Frontend IMB 670(Aix) Server Calcolo SGI Fuell (IRIX) Server Grafica Telegrid Backup 10 T IBM x345 (Windows) Nfuse+WEB IBM x345 Server Softgrid/Stiming IBM x345 (campus..) Dischi SAN IBM x345 (Windows) Metaframe Server Profili IBM x345 (Windows) Lavorazione (Striming….) IBM x345 (File server) Campus campus@enea.it

  17. Conceptual structure Data Analysis Internet Unix Metaframe Classroom “Softgrid” server WEB A. S. Linux A.S. Windows A.S. & Metaframe Streaming server File server Local Data AFS Data Integration > 4 TByte campus@enea.it

  18. I Server C@mpus – ENEA Il progetto Campus ha dotato i tre centri ENEA dell’Italia meridionale di un sistema di servers capaci di rispondere alle esigenze di IT di un moderno centro di ricerca. Il sistema è basato su architetture IBM e@server Series 3xx di tipo rack mountable. Il numero di macchine e la loro potenza è la stessa per ognuno dei centri. I software installati non sono del tutto allineati (in numero)ma rispondono alle richieste. I servizi comuni serviti sono: Web Server Citrix Server Linux Server SoftGrid Server Media Server campus@enea.it

  19. I Server C@mpus – ENEA Web Server - campus1 IBM e@server Series 345 - 2 CPU’s - 2.5Gb RAM - HHD 136 GB Windows 2003 Server Standard Edition - Software richiesti/installati (ri) Portici • IIS (r/i) • Web Interface per MetaFrame XP (r/i) • AFS Client per Windows (r/i) • Saba (r/i) • Saba publisher (r/i) • Citrix ICA Client (r/i) • Sql server (r/i) • Client Oracle (r/i) campus@enea.it

  20. I Server C@mpus – ENEA Citrix Server – campus2 Stessa Architettura • Citrix ICA Client (r/i) • Conferencing Manager (r/i) • Metaframe Presentation Server (r/i) • AFS Client per Windows (r/i) Portici campus@enea.it

  21. I Server C@mpus – ENEA Linux Server – campus3 IBM e@server Series 445 - 4 CPU’s – 8.0 GB RAM - HHD 150 GB Linux RedHat 9.0 • DB Oracle (r/i) • AFS Client per Linux (r/i) Portici Domain Controller – pordc IBM e@server Series 306 - 2 CPU’s – 2.5 GB RAM - HHD 2x149 GB Windows 2003 Server Standard Edition campus@enea.it

  22. I Server C@mpus – ENEA Media Server – hermes IBM e@server Series 345 - 2 CPU’s – 2.5 GB RAM - HHD 2x136 GB Linux RedHat 9.0 • FCS Macromedia (r/i) • Apache Web Server (r/i) Portici Softgrid – castor IBM e@server Series 306 - 2 CPU’s – 2.5 GB RAM - HHD 2x149 GB Windows 2003 Server Standard Edition • Softgrid Sequencer (r/i) campus@enea.it

  23. I Server C@mpus – ENEA Softgrid Servers – pollux IBM e@server Series 306 - 2 CPU’s – 2.5 GB RAM - HHD 2x149 GB Windows 2003 Server Standard Edition Portici • Softgrid Streaming Server (r/i) • IIS (r/i) • AFS Client per Windows (r/i) campus@enea.it

  24. I Server C@mpus – ENEA Web Server – campus01 IBM e@server Series 345 - 2 CPU’s - 2.5Gb RAM - HHD 150 GB + 150 GB Mirror - Windows 2003 Server Standard Edition Brindisi • IIS (r/i) • Web Interface per MetaFrame XP (r/i) • AFS Client per Windows (r/i) campus@enea.it

  25. I Server C@mpus – ENEA Citrix Server – campus02 Stessa Architettura Brindisi • Citrix ICA Client (r/i) • Conferencing Manager (r/i) • Metaframe Presentation Server (r/i) • AFS Client per Windows (r/i) campus@enea.it

  26. I Server C@mpus – ENEA Linux Server – campus03 IBM e@server Series 445 - 4 CPU’s – 8.0 GB RAM - HHD 150 GB Linux RedHat 9.0 • Nessun Particolare Software – Calcolo Generico Brindisi Media Server – streamer IBM e@server Series 345 - 2 CPU’s – 2.5 GB RAM - HHD 2x146 GB Linux Scientific? • FCS Macromedia (?) campus@enea.it

  27. I Server C@mpus – ENEA AIX Server – ercules IBM e@server Series 445 - 4 CPU’s – 8.0 GB RAM - HHD 150 GB Linux RedHat 9.0 • Web Interface per MetaFrame Linux (r/i) • Calcolo Generico Brindisi Softgrid – nome/IP ? IBM e@server Series 306 - 2 CPU’s – 2.5 GB RAM - HHD 2x149 GB Windows 2003 Server Standard Edition • Softgrid Sequencer (r/i) campus@enea.it

  28. I Server C@mpus – ENEA Softgrid Server – nome?/IP? IBM e@server Series 306 - 2 CPU’s – 2.5 GB RAM - HHD 2x149 GB Windows 2003 Server Standard Edition Brindisi • Softgrid Streaming Server (?) • IIS (?) • AFS Client per Windows (?) campus@enea.it

  29. I Server C@mpus – ENEA Web Server – campus01 IBM e@server Series 345 - 2 CPU’s - 2.5Gb RAM - HHD 150 GB + 150 GB Mirror - Windows 2003 Server Standard Edition Trisaia • IIS (r/i) • Web Interface per MetaFrame XP (r/i) • AFS Client per Windows (r/i) campus@enea.it

  30. I Server C@mpus – ENEA Citrix Server – campus02 Stessa Architettura Trisaia • Citrix ICA Client (r/i) • Conferencing Manager (r/i) • Metaframe Presentation Server (r/i) • AFS Client per Windows (r/i) campus@enea.it

  31. I Server C@mpus – ENEA Linux Server – campus03 IBM e@server Series 445 - 4 CPU’s – 8.0 GB RAM - HHD 150 GB Linux RedHat 9.0 • AFS Client per Linux (r/i) • SO (?) (r/i) Trisaia Media Server – nome/IP? Cluster Apple Mac OS X Server 10.3.9 • Nessun software installato (?) campus@enea.it

  32. I Server C@mpus – ENEA Softgrid Server – nome?/IP? IBM e@server Series 306 - 2 CPU’s – 2.5 GB RAM - 150 GB Windows 2003 Server Standard Edition ? Trisaia • Softgrid Streaming Server (?) • IIS (?) • AFS Client per Windows (?) campus@enea.it

  33. SOFTGRID INFO mette a disposizione degli utenti ENEA un offerta di molteplici software disponibili sui servers SOFTGRID campus@enea.it

  34. SOFTGRID: schema logico Il funzionamento del sistema è basato sul principio client-server: ciascun client può connettersi a servers differenti per usufruire dei diversi servizi offerti da ciascuno, in termini di software in “streaming”. Ciascun centro ENEA appartenente alla griglia gestisce un server, che fornisce ai client la possibilità di utilizzare software diversi. I software distribuiti e in streaming sono contenuti in directories AFS, file system distribuito in ENEA, da cui vengono “prelevati” e distribuiti dai server ai clients stessi. Questo consente una gestione centralizzata dei software e degli aggiornamenti degli stessi. campus@enea.it

  35. SOFTGRID:schema funzionale • Ciascun server offre ai clients software che risiedono in AFS anche se windows. client1 Server 1 sw1 sw2 client2 sw3 File system AFS client3 Server 2 sw4 sw5 client n sw6 campus@enea.it

  36. SOFTGRID • Consente l’utilizzo di software non realmente installati sul proprio terminale • Consente l’utilizzo delle risorse di sistema del proprio terminale (in termini di memoria e velocità del processore) • Necessita dell’installazione del client sul computer utilizzato. campus@enea.it

  37. METAFRAME • Il servizio metaframe fornisce l’accesso on-demand ai vari software installati sui servers • Gli utenti utilizzano la risorsa del server,in maniera indipendente dal punto di accesso in cui si trovano (ufficio, casa, pc portatile, rete wireless) • L’unica necessità del client per l’accesso alle risorse è la presenza del plugin Citrix sul computer utilizzato. campus@enea.it

  38. Metaframe&Softgrid • I due tipi di accesso ai servizi possono essere utilizzati in maniera complementare • Infatti i server Metaframe sono anche client Softgrid, e ne pubblicano i servizi • Se l’utente si trova su una postazione di lavoro in cui non ha il client softgrid (INTRANET,VPN) , può accedere ai servizi SoftGrid anche attraverso il portale MetaFrame campus@enea.it

  39. Client con Plugin ICA e Client softgrid Server Metaframe ica sg Client sg File system AFS Client con Plugin sg Server Softgrid sg campus@enea.it

  40. Accesso ai servizi Grid • Per accedere ai servizi softgrid e Metaframe potete consultare il sito: www.telegrid.enea.it in cui potete trovare informazioni sui plugin necessari e sui server disponibili. campus@enea.it

  41. Modalità utilizzo Softgrid Per utilizzare i servizi di Softgrid è necessario installare il client softricity, che è disponibile all’indirizzo http://www.afs.enea.it/campus/client/SoftGrid_WD_Setup_3.1.2.14.zip Il tutorial per l’installazione e l’utilizzo del client è http://192.107.81.191/Campus/tutorials/softgrid.htm campus@enea.it

  42. Software per il servizio Softgrid I software pubblicati dal servizio softgrid si trovano in una cartella comune in AFS /afs/enea.it/software/windows/softricity In un formato utilizzabile dal client, .. campus@enea.it

  43. Server softgrid Portici: pollux.portici.enea.it 192.107.81.13 Brindisi brsoftgrid.brindisi.enea.it 192.107.88.197 Trisaia trigrid.trisaia.enea.it 192.107.96.21 campus@enea.it

  44. Sequencer e domain servers Portici s:castor.portici.enea.it 192.107.81.14 ds: porticidc.portici.enea.it Brindisi s: ds: bridc.brindisi.enea.it 192.107.88.195 Trisaia s: ds: trisaiadc.trisaia.enea.it 192.107.96.25 campus@enea.it
