ÁGUA NO SOLO

1. Pontifícia Universidade Católica de Goiás ÁGUA NO SOLO Geotecnia I Disciplina: Geotecnia 1 Profa. : Melina Freitas Rocha

2. Água no solo • A água pode estar presente no solo de várias formas: • Água de constituição • É a água presente dentro da constituição física do material, há água compondo sua estrutura; • Água adsorvida • É uma quantidade pequena de água ligada à parede do grão, sendo retirada a altíssimas temperaturas; • Água higroscópica • É uma quantidade de água que encontra-se envolta ao grão e não conseguimos retirá-la na temperatura ambiente, necessita-se de uma estufa; Geotecnia I

3. Água no solo • Água livre • É a água que se encontra solta, livre do grão, onde não há ligação nenhuma. Essa conseguimos retirar na temperatura ambiente; • Água capilar • Capilaridade é a capacidade que a água tem em aderir a uma superfície por tensão superficial; Geotecnia I

4. Água no solo • variação no tamanho do poro; • diminuindo o poro a ascensão capilar aumenta e o raio do menisco diminui. Geotecnia I

5. Água no solo • quanto menor o raio do poro, maior a ascensão capilar, maior a sucção. Geotecnia I ou

6. Água no solo • A altura de ascensão capilar é, portanto, inversamente proporcional ao raio do tubo. • A tensão superficial da água, a 20°C, é de 0,073 N/m² . • Conclui-se que, em tubos com 1mm de diâmetro, a altura de ascensão é de 3 cm. Para 0,1mm é 30cm; para 0,01mm é 3m... Geotecnia I • A teoria do Tubo Capilar: • Quando um tubo de vidro é colocado em contato com a superfície livre de água, esta sobe pelo tubo até atingir uma posição de equilíbrio; • Essa elevação da água é resultante do contato vidro-água-ar e da tensão superficial da água.

7. Água no solo Geotecnia I • A curvatura é f(tipo de material e grau de limpeza) • Fatores que influenciam na movimentação de água: • Vazios formam “tubos irregulares”; • No caso de solo não saturado, podem existir bolhas de ar que impedem a passagem de água.

8. Água no solo Geotecnia I • A altura de ascensão capilar : • Máxima ascensão capilar • Limitada pelo comprimento do tubo • Diferença de raio, solo seco a água não consegue vencer o poro maior • Para vencer teria que mergulhar o tubo

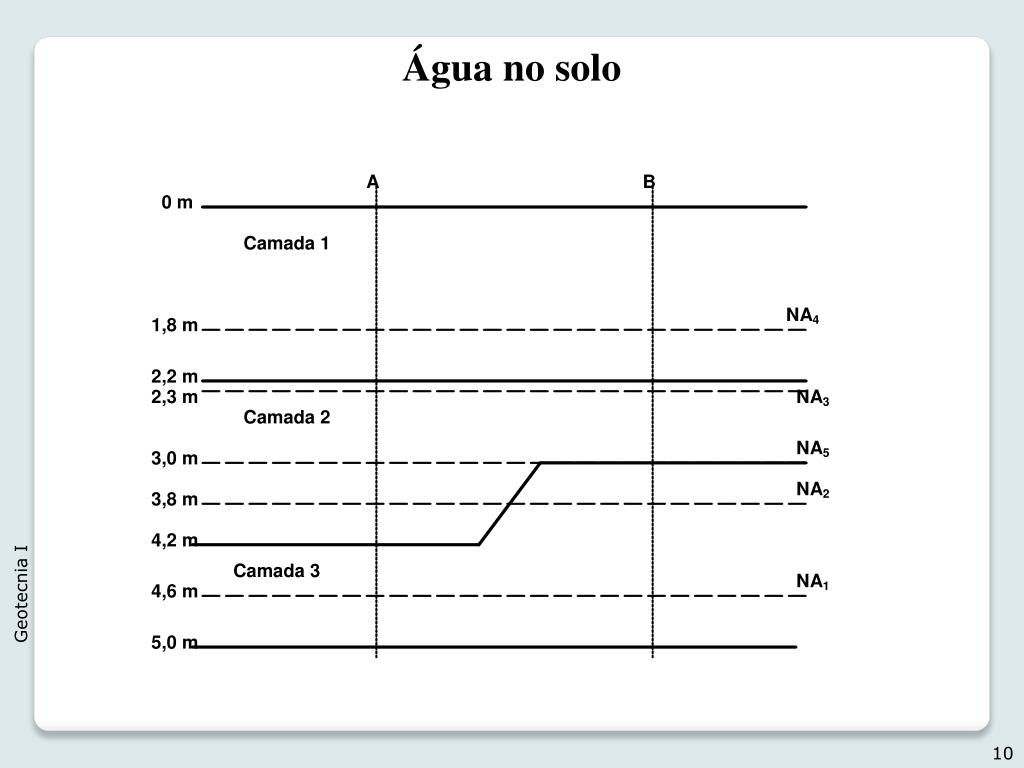

9. Água no solo • Exemplo 1: • Considerando-se o perfil estratificado apresentado a seguir, constituído de areias uniformes de diferentes diâmetros, pede-se determinar a altura de ascensão capilar para os níveis de lençol freático NA1, NA2, NA3 e NA4, nos alinhamentos A e B. • Camada 1: areia fina, d = 0,002 cm • Camada 2: areia média, d = 0,02 cm • Camada 3: areia fina, d= 0,002 cm • Considere a Ts da água a 20°C de 0,073N/m². Geotecnia I

10. Água no solo Geotecnia I

11. Água no solo diâmetro Geotecnia I
