Crown SP3400 (FOUR-POINT) Series Forklift Parts Catalogue Manual

service repair manual

km76dnmop2mk
Download Presentation

Crown SP3400 (FOUR-POINT) Series Forklift Parts Catalogue Manual

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. SP3400 SERIES Four-Point PARTS MANUAL P Order Number: 812737-006 Revision: A • Printed in U.S.A.

  2. TABLE OF CONTENTS I

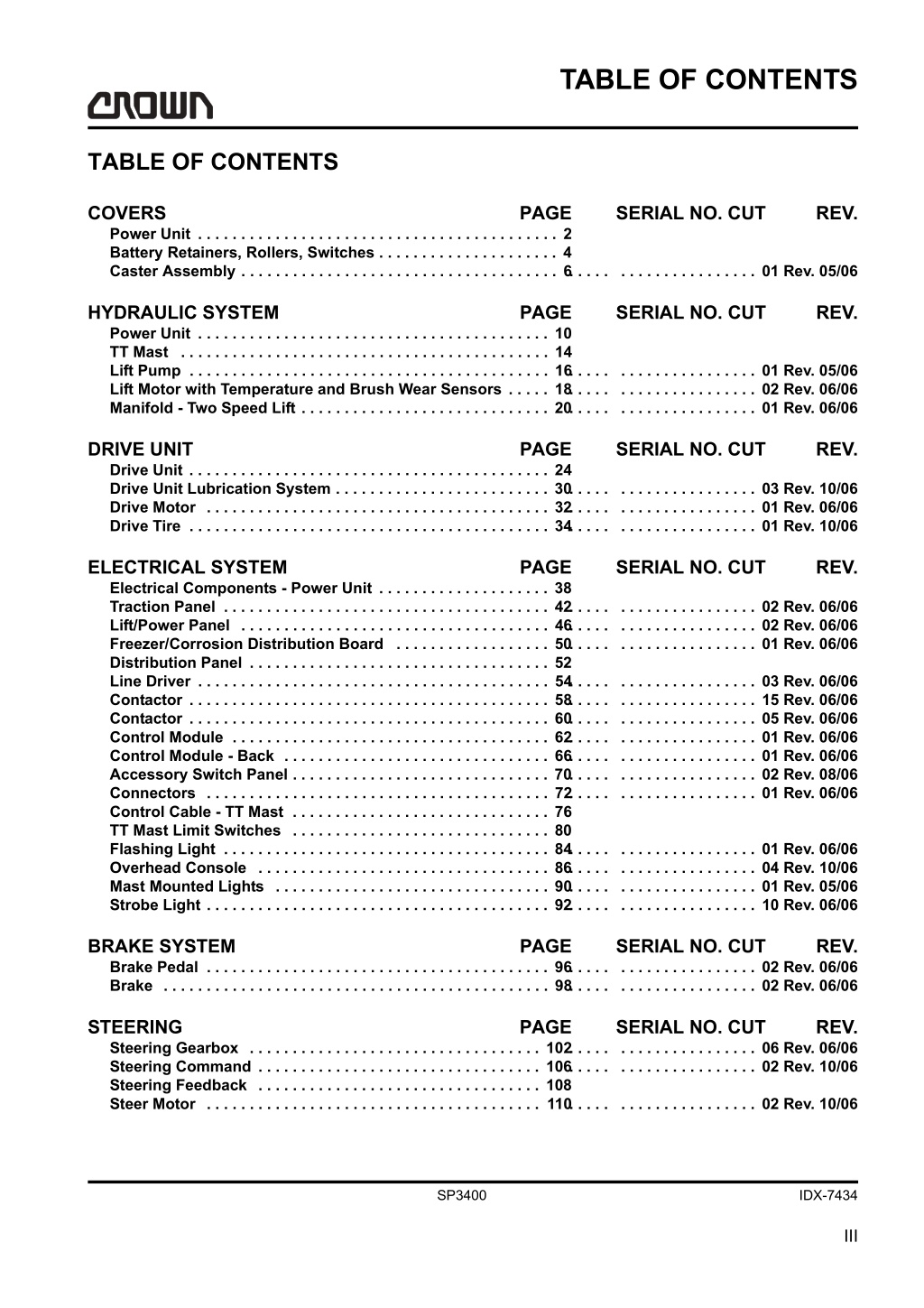

  3. TABLE OF CONTENTS TABLE OF CONTENTS COVERS Power Unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Battery Retainers, Rollers, Switches . . . . . . . . . . . . . . . . . . . . . 4 Caster Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 . . . . . . . . . . . . . . . . . . . . . 01 Rev. 05/06 PAGE SERIAL NO. CUT REV. HYDRAULIC SYSTEM Power Unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 TT Mast . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Lift Pump . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 . . . . . . . . . . . . . . . . . . . . . 01 Rev. 05/06 Lift Motor with Temperature and Brush Wear Sensors . . . . . 18 . . . . . . . . . . . . . . . . . . . . . 02 Rev. 06/06 Manifold - Two Speed Lift . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 . . . . . . . . . . . . . . . . . . . . . 01 Rev. 06/06 PAGE SERIAL NO. CUT REV. DRIVE UNIT Drive Unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 Drive Unit Lubrication System . . . . . . . . . . . . . . . . . . . . . . . . . 30 . . . . . . . . . . . . . . . . . . . . . 03 Rev. 10/06 Drive Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 . . . . . . . . . . . . . . . . . . . . . 01 Rev. 06/06 Drive Tire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 . . . . . . . . . . . . . . . . . . . . . 01 Rev. 10/06 PAGE SERIAL NO. CUT REV. ELECTRICAL SYSTEM Electrical Components - Power Unit . . . . . . . . . . . . . . . . . . . . 38 Traction Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 . . . . . . . . . . . . . . . . . . . . . 02 Rev. 06/06 Lift/Power Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46 . . . . . . . . . . . . . . . . . . . . . 02 Rev. 06/06 Freezer/Corrosion Distribution Board . . . . . . . . . . . . . . . . . . 50 . . . . . . . . . . . . . . . . . . . . . 01 Rev. 06/06 Distribution Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52 Line Driver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54 . . . . . . . . . . . . . . . . . . . . . 03 Rev. 06/06 Contactor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58 . . . . . . . . . . . . . . . . . . . . . 15 Rev. 06/06 Contactor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 . . . . . . . . . . . . . . . . . . . . . 05 Rev. 06/06 Control Module . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62 . . . . . . . . . . . . . . . . . . . . . 01 Rev. 06/06 Control Module - Back . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66 . . . . . . . . . . . . . . . . . . . . . 01 Rev. 06/06 Accessory Switch Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70 . . . . . . . . . . . . . . . . . . . . . 02 Rev. 08/06 Connectors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72 . . . . . . . . . . . . . . . . . . . . . 01 Rev. 06/06 Control Cable - TT Mast . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76 TT Mast Limit Switches . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80 Flashing Light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84 . . . . . . . . . . . . . . . . . . . . . 01 Rev. 06/06 Overhead Console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86 . . . . . . . . . . . . . . . . . . . . . 04 Rev. 10/06 Mast Mounted Lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90 . . . . . . . . . . . . . . . . . . . . . 01 Rev. 05/06 Strobe Light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92 . . . . . . . . . . . . . . . . . . . . . 10 Rev. 06/06 PAGE SERIAL NO. CUT REV. BRAKE SYSTEM Brake Pedal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96 . . . . . . . . . . . . . . . . . . . . . 02 Rev. 06/06 Brake . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98 . . . . . . . . . . . . . . . . . . . . . 02 Rev. 06/06 PAGE SERIAL NO. CUT REV. STEERING Steering Gearbox . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102 . . . . . . . . . . . . . . . . . . . . . 06 Rev. 06/06 Steering Command . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106 . . . . . . . . . . . . . . . . . . . . . 02 Rev. 10/06 Steering Feedback . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108 Steer Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110 . . . . . . . . . . . . . . . . . . . . . 02 Rev. 10/06 PAGE SERIAL NO. CUT REV. SP3400 IDX-7434 III

  4. TABLE OF CONTENTS LIFTING MECHANISM TT Mast . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114 Load Wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .122 Yoke - TT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .124 . . . . . . . . . . . . . . . . . . . . . . .02 Rev. 06/06 Lift Chain - TT Mast . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .126 PAGE SERIAL NO. CUT REV. CYLINDERS Mast Cylinder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .132 Free Lift Cylinder - TT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .134 PAGE SERIAL NO. CUT REV. PLATFORM Fork . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .138 . . . . . . . . . . . . . . . . . . . . . . .03 Rev. 10/06 Platform Height Sensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .140 . . . . . . . . . . . . . . . . . . . . . . .02 Rev. 10/06 Side Gates . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .142 . . . . . . . . . . . . . . . . . . . . . . .01 Rev. 06/06 Pallet Grab . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .148 . . . . . . . . . . . . . . . . . . . . . . .01 Rev. 06/06 Operator Side . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .152 TT Mast Side/Underside . . . . . . . . . . . . . . . . . . . . . . . . . . . . .158 Rear Gates . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .164 PAGE SERIAL NO. CUT REV. MISCELLANEOUS Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .170 . . . . . . . . . . . . . . . . . . . . . . .01 Rev. 09/06 Platform Load Deck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .172 . . . . . . . . . . . . . . . . . . . . . . .01 Rev. 08/06 Aisle Guide Wheels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .174 Labels and Decals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .188 PAGE SERIAL NO. CUT REV. IDX-7434 SP3400 IV

  5. COVERS 1

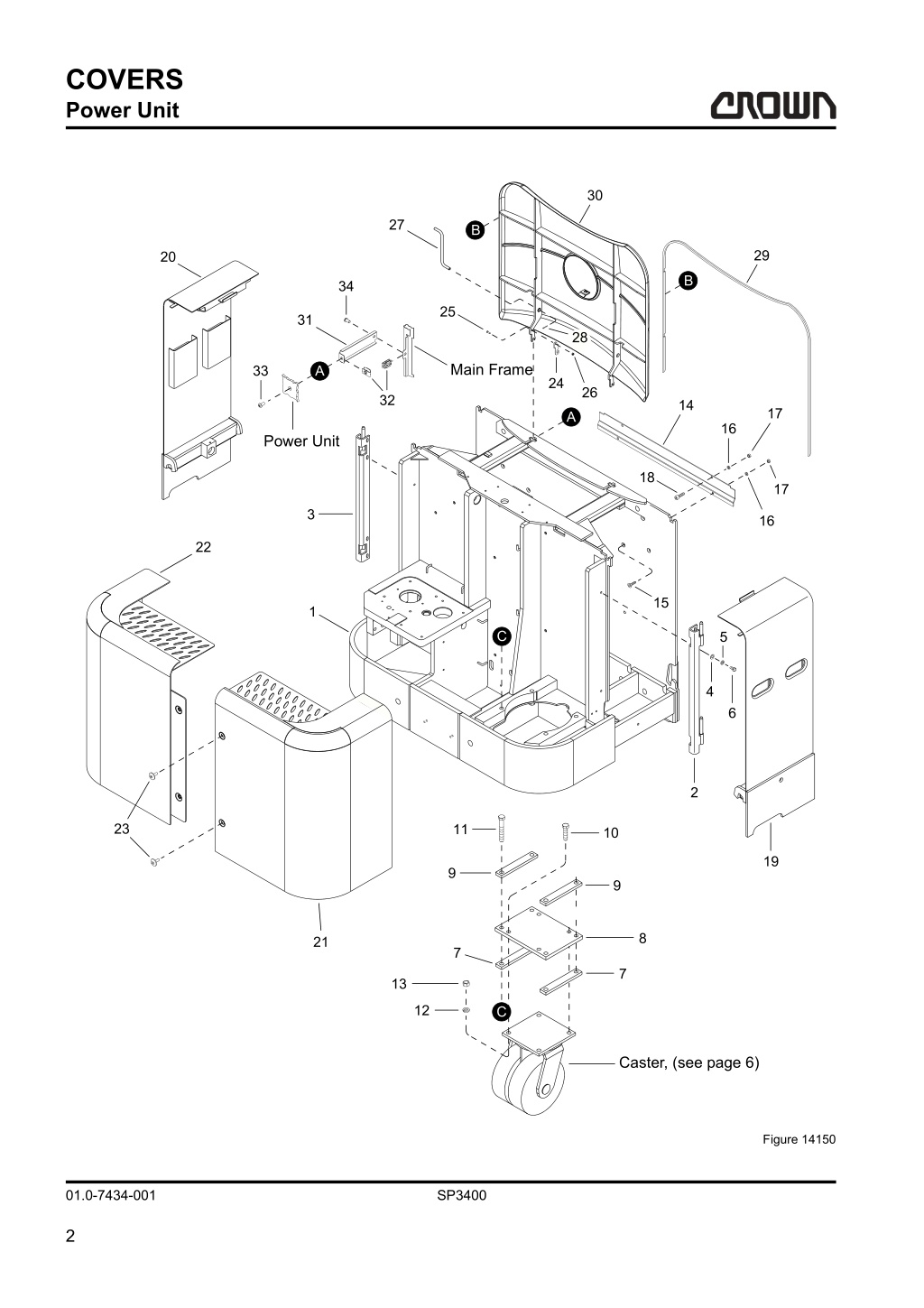

  6. COVERS Power Unit Power Unit Main Frame Power Unit Caster, (see page 6) Figure 14150 01.0-7434-001 SP3400 2

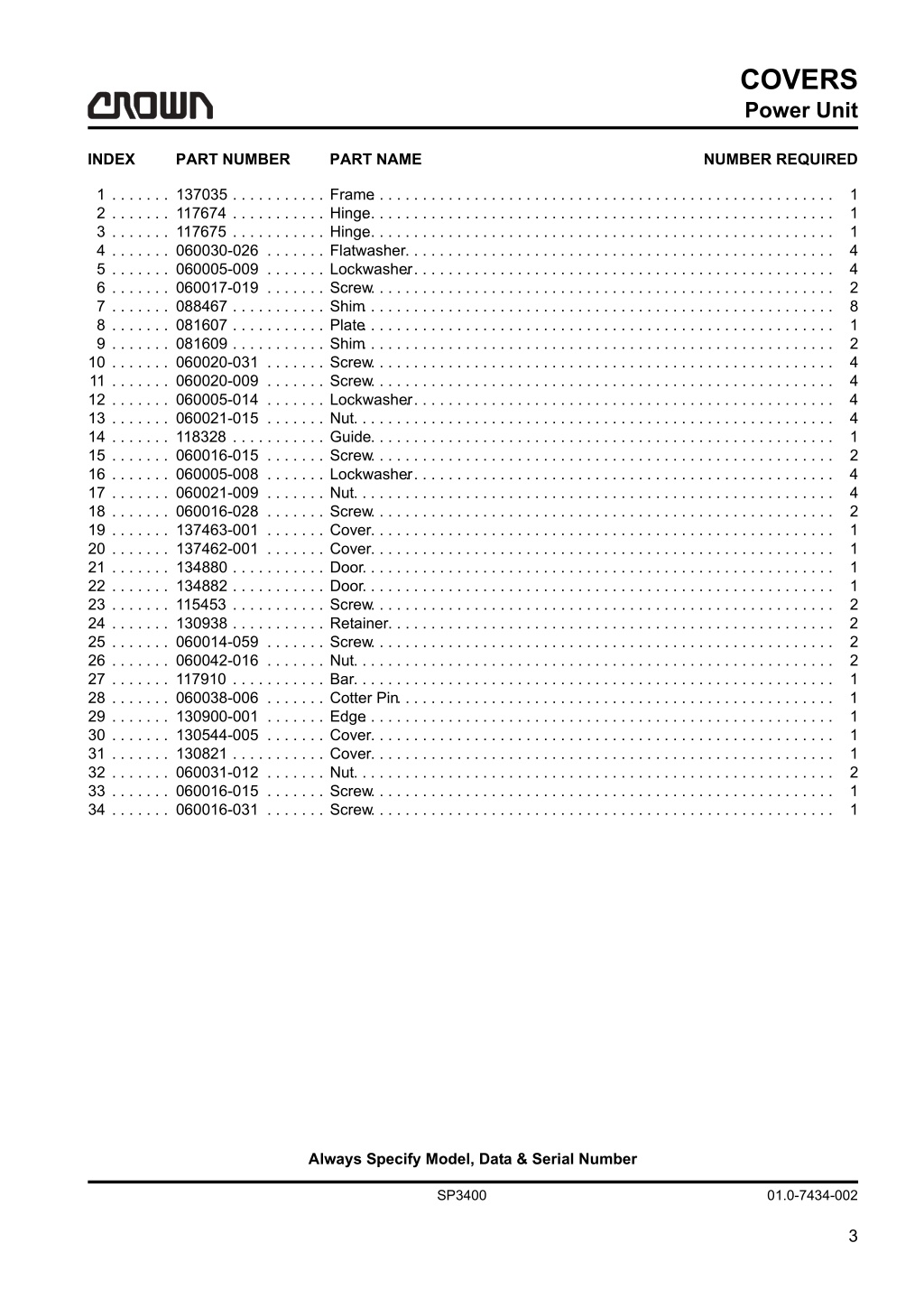

  7. COVERS Power Unit INDEX PART NUMBER PART NAME NUMBER REQUIRED 1 . . . . . . . 137035 . . . . . . . . . . . Frame . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 . . . . . . . 117674 . . . . . . . . . . . Hinge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 . . . . . . . 117675 . . . . . . . . . . . Hinge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 . . . . . . . 060030-026 . . . . . . . Flatwasher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 . . . . . . . 060005-009 . . . . . . . Lockwasher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 . . . . . . . 060017-019 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 . . . . . . . 088467 . . . . . . . . . . . Shim . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 . . . . . . . 081607 . . . . . . . . . . . Plate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 . . . . . . . 081609 . . . . . . . . . . . Shim . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 . . . . . . . 060020-031 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 . . . . . . . 060020-009 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 . . . . . . . 060005-014 . . . . . . . Lockwasher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 . . . . . . . 060021-015 . . . . . . . Nut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 . . . . . . . 118328 . . . . . . . . . . . Guide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 . . . . . . . 060016-015 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 . . . . . . . 060005-008 . . . . . . . Lockwasher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 . . . . . . . 060021-009 . . . . . . . Nut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 . . . . . . . 060016-028 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 . . . . . . . 137463-001 . . . . . . . Cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 . . . . . . . 137462-001 . . . . . . . Cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 . . . . . . . 134880 . . . . . . . . . . . Door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 . . . . . . . 134882 . . . . . . . . . . . Door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 . . . . . . . 115453 . . . . . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 . . . . . . . 130938 . . . . . . . . . . . Retainer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 . . . . . . . 060014-059 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 . . . . . . . 060042-016 . . . . . . . Nut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 . . . . . . . 117910 . . . . . . . . . . . Bar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 . . . . . . . 060038-006 . . . . . . . Cotter Pin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 . . . . . . . 130900-001 . . . . . . . Edge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 . . . . . . . 130544-005 . . . . . . . Cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 . . . . . . . 130821 . . . . . . . . . . . Cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 . . . . . . . 060031-012 . . . . . . . Nut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 . . . . . . . 060016-015 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 . . . . . . . 060016-031 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 1 1 4 4 2 8 1 2 4 4 4 4 1 2 4 4 2 1 1 1 1 2 2 2 2 1 1 1 1 1 2 1 1 Always Specify Model, Data & Serial Number SP3400 01.0-7434-002 3

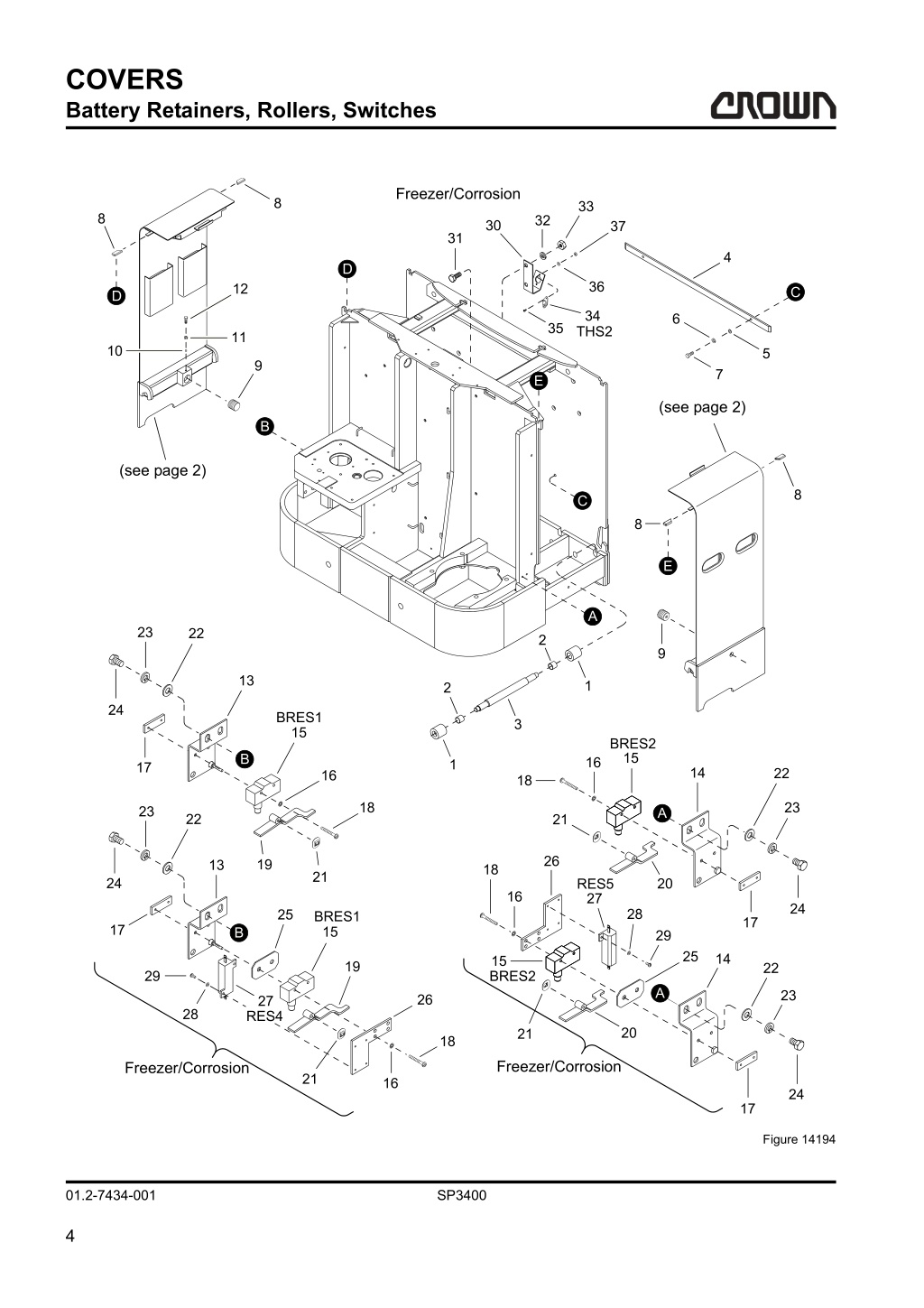

  8. COVERS Battery Retainers, Rollers, Switches Battery Retainers, Rollers, Switches Freezer/Corrosion (see page 2) (see page 2) Freezer/Corrosion Freezer/Corrosion Figure 14194 01.2-7434-001 SP3400 4

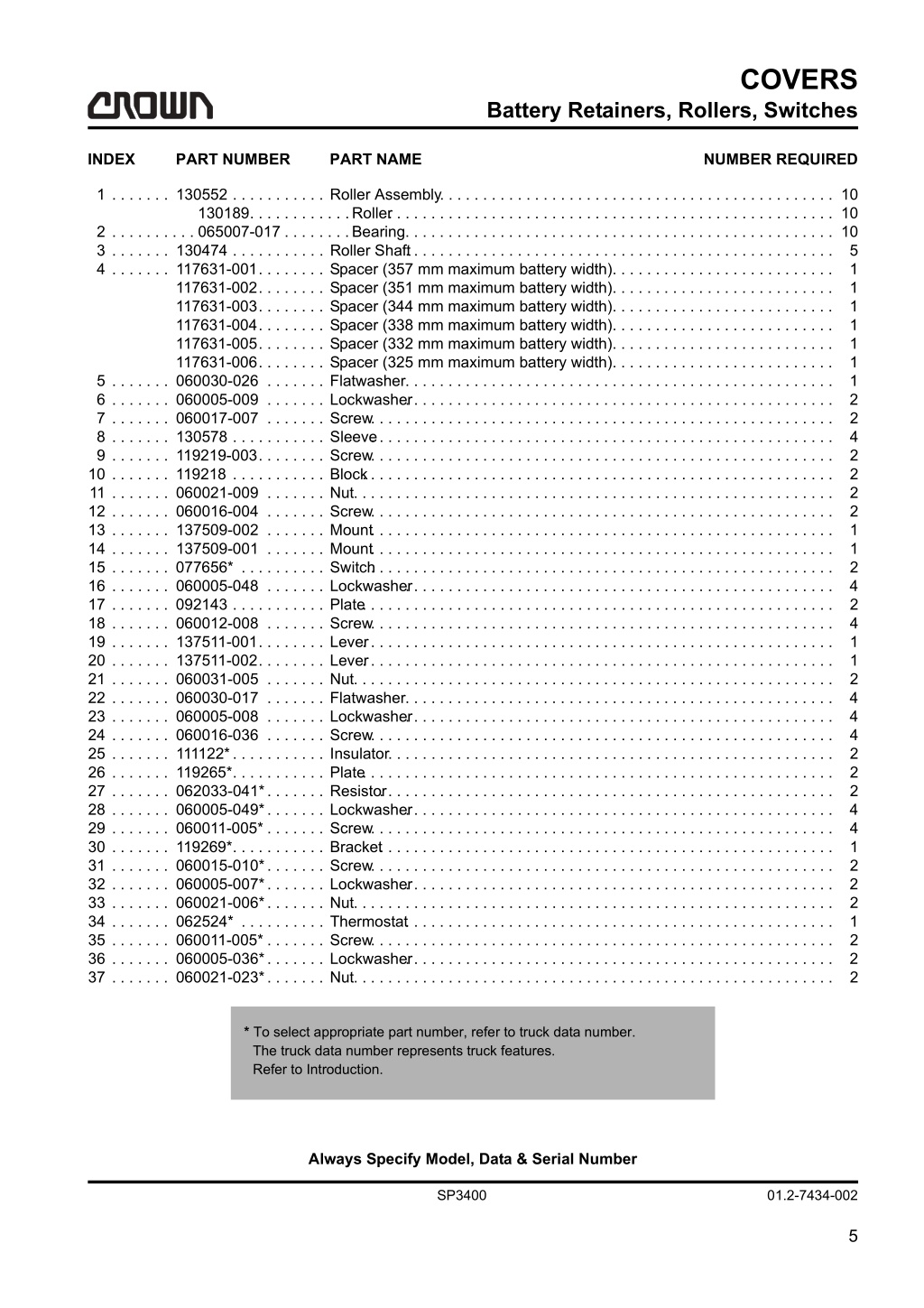

  9. COVERS Battery Retainers, Rollers, Switches INDEX PART NUMBER PART NAME NUMBER REQUIRED 1 . . . . . . . 130552 . . . . . . . . . . . Roller Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 130189. . . . . . . . . . . .Roller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 2 . . . . . . . . . . 065007-017 . . . . . . . .Bearing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 3 . . . . . . . 130474 . . . . . . . . . . . Roller Shaft . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 . . . . . . . 117631-001. . . . . . . . Spacer (357 mm maximum battery width) . . . . . . . . . . . . . . . . . . . . . . . . . . 117631-002. . . . . . . . Spacer (351 mm maximum battery width) . . . . . . . . . . . . . . . . . . . . . . . . . . 117631-003. . . . . . . . Spacer (344 mm maximum battery width) . . . . . . . . . . . . . . . . . . . . . . . . . . 117631-004. . . . . . . . Spacer (338 mm maximum battery width) . . . . . . . . . . . . . . . . . . . . . . . . . . 117631-005. . . . . . . . Spacer (332 mm maximum battery width) . . . . . . . . . . . . . . . . . . . . . . . . . . 117631-006. . . . . . . . Spacer (325 mm maximum battery width) . . . . . . . . . . . . . . . . . . . . . . . . . . 5 . . . . . . . 060030-026 . . . . . . . Flatwasher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 . . . . . . . 060005-009 . . . . . . . Lockwasher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 . . . . . . . 060017-007 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 . . . . . . . 130578 . . . . . . . . . . . Sleeve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 . . . . . . . 119219-003. . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 . . . . . . . 119218 . . . . . . . . . . . Block . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 . . . . . . . 060021-009 . . . . . . . Nut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 . . . . . . . 060016-004 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 . . . . . . . 137509-002 . . . . . . . Mount . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 . . . . . . . 137509-001 . . . . . . . Mount . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 . . . . . . . 077656* . . . . . . . . . . Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 . . . . . . . 060005-048 . . . . . . . Lockwasher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 . . . . . . . 092143 . . . . . . . . . . . Plate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 . . . . . . . 060012-008 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 . . . . . . . 137511-001. . . . . . . . Lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 . . . . . . . 137511-002. . . . . . . . Lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 . . . . . . . 060031-005 . . . . . . . Nut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 . . . . . . . 060030-017 . . . . . . . Flatwasher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 . . . . . . . 060005-008 . . . . . . . Lockwasher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 . . . . . . . 060016-036 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 . . . . . . . 111122*. . . . . . . . . . . Insulator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 . . . . . . . 119265*. . . . . . . . . . . Plate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 . . . . . . . 062033-041*. . . . . . . Resistor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 . . . . . . . 060005-049*. . . . . . . Lockwasher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 . . . . . . . 060011-005* . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 . . . . . . . 119269*. . . . . . . . . . . Bracket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 . . . . . . . 060015-010*. . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 . . . . . . . 060005-007*. . . . . . . Lockwasher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 . . . . . . . 060021-006*. . . . . . . Nut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 . . . . . . . 062524* . . . . . . . . . . Thermostat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 . . . . . . . 060011-005* . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 . . . . . . . 060005-036*. . . . . . . Lockwasher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37 . . . . . . . 060021-023*. . . . . . . Nut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 1 1 1 1 1 1 1 2 2 4 2 2 2 2 1 1 2 4 2 4 1 1 2 4 4 4 2 2 2 4 4 1 2 2 2 1 2 2 2 * To select appropriate part number, refer to truck data number. The truck data number represents truck features. Refer to Introduction. Always Specify Model, Data & Serial Number SP3400 01.2-7434-002 5

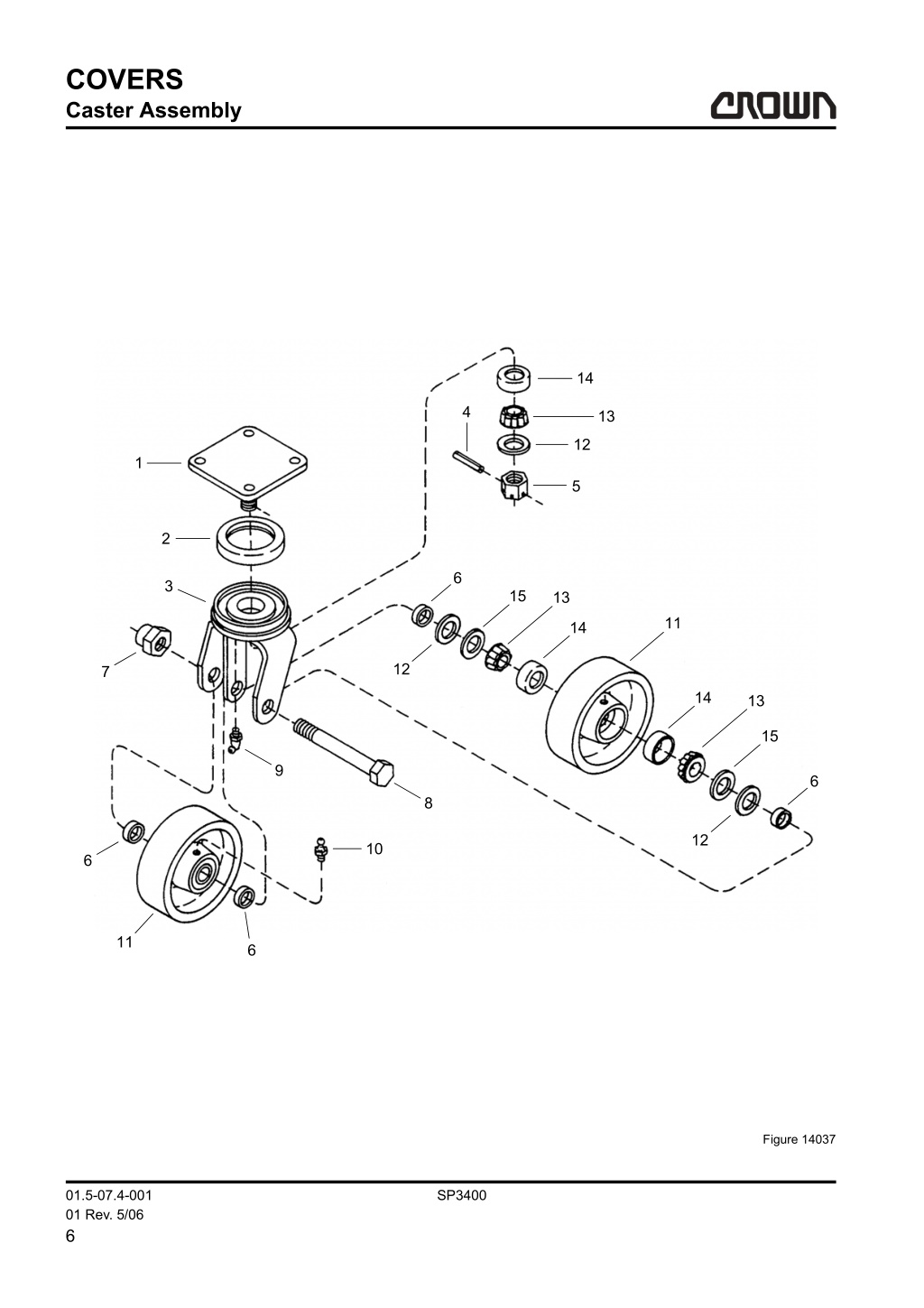

  10. COVERS Caster Assembly Caster Assembly Figure 14037 01.5-07.4-001 01 Rev. 5/06 SP3400 6

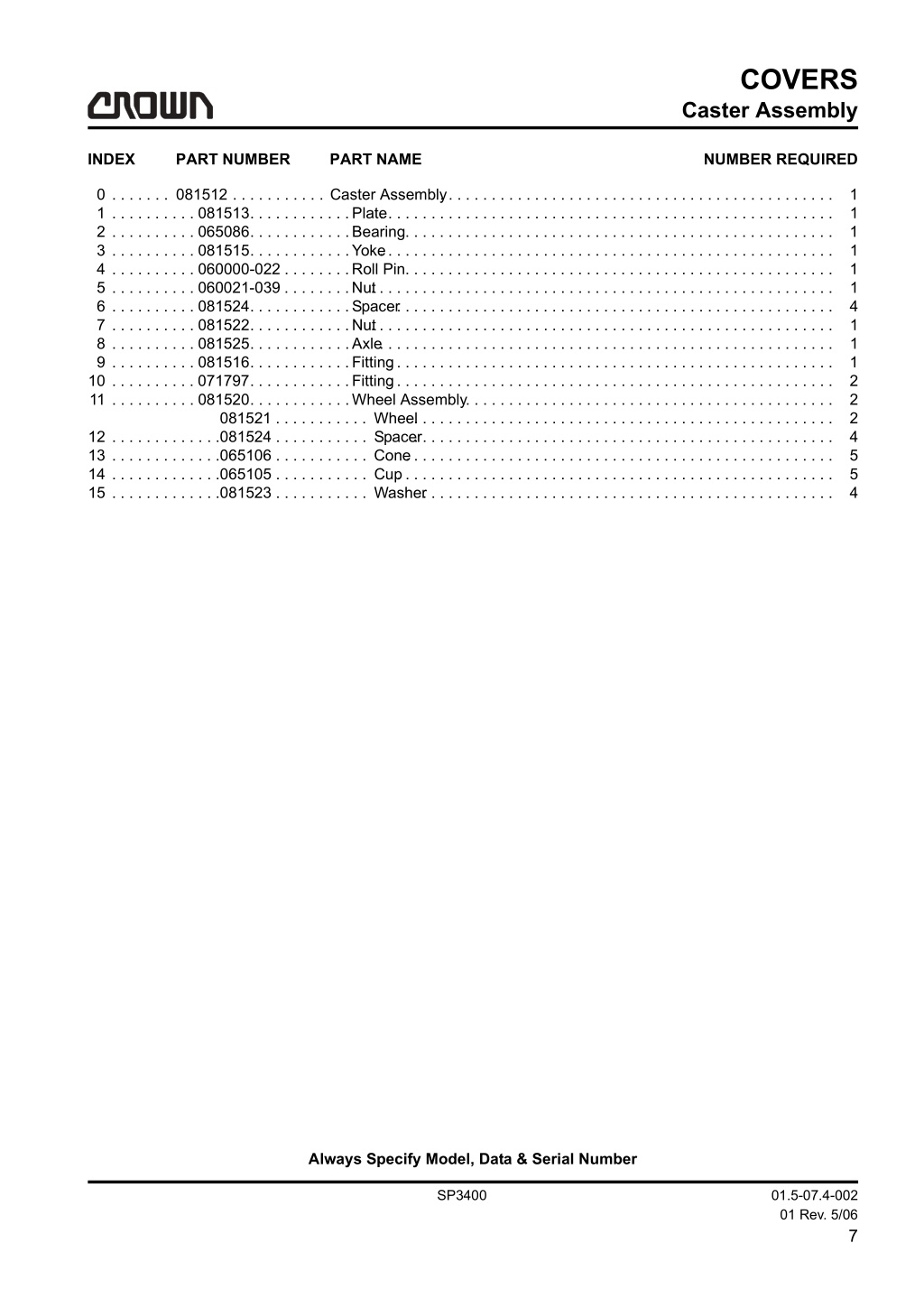

  11. COVERS Caster Assembly INDEX PART NUMBER PART NAME NUMBER REQUIRED 0 . . . . . . . 081512 . . . . . . . . . . . Caster Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 . . . . . . . . . . 081513. . . . . . . . . . . .Plate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 . . . . . . . . . . 065086. . . . . . . . . . . .Bearing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 . . . . . . . . . . 081515. . . . . . . . . . . .Yoke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 . . . . . . . . . . 060000-022 . . . . . . . .Roll Pin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 . . . . . . . . . . 060021-039 . . . . . . . .Nut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 . . . . . . . . . . 081524. . . . . . . . . . . .Spacer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 . . . . . . . . . . 081522. . . . . . . . . . . .Nut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 . . . . . . . . . . 081525. . . . . . . . . . . .Axle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 . . . . . . . . . . 081516. . . . . . . . . . . .Fitting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 . . . . . . . . . . 071797. . . . . . . . . . . .Fitting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 . . . . . . . . . . 081520. . . . . . . . . . . .Wheel Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 081521 . . . . . . . . . . . Wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 . . . . . . . . . . . . .081524 . . . . . . . . . . . Spacer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 . . . . . . . . . . . . .065106 . . . . . . . . . . . Cone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 . . . . . . . . . . . . .065105 . . . . . . . . . . . Cup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 . . . . . . . . . . . . .081523 . . . . . . . . . . . Washer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 1 1 1 1 1 4 1 1 1 2 2 2 4 5 5 4 Always Specify Model, Data & Serial Number SP3400 01.5-07.4-002 01 Rev. 5/06 7

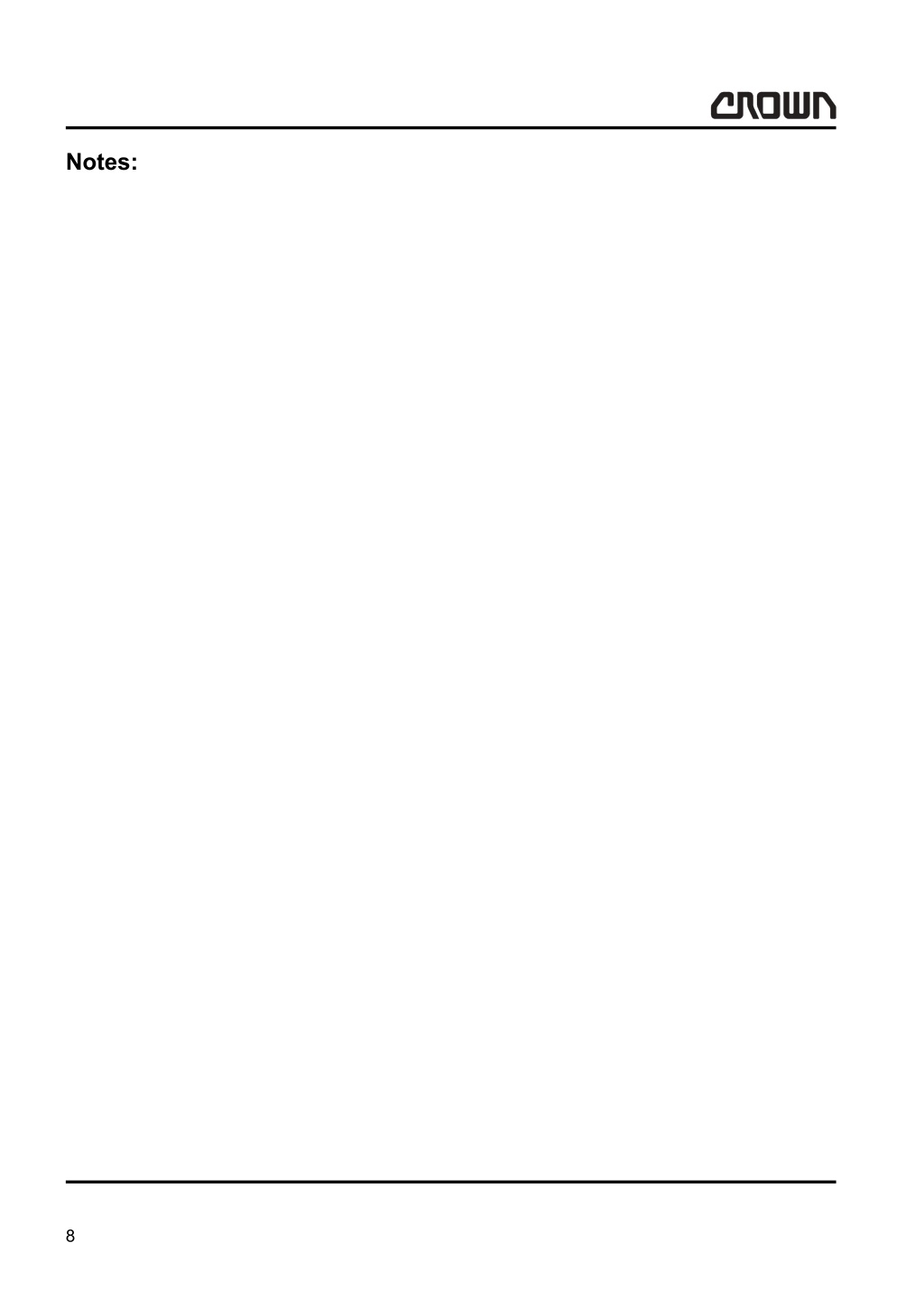

  12. Notes: 8

  13. HYDRAULIC SYSTEM 9

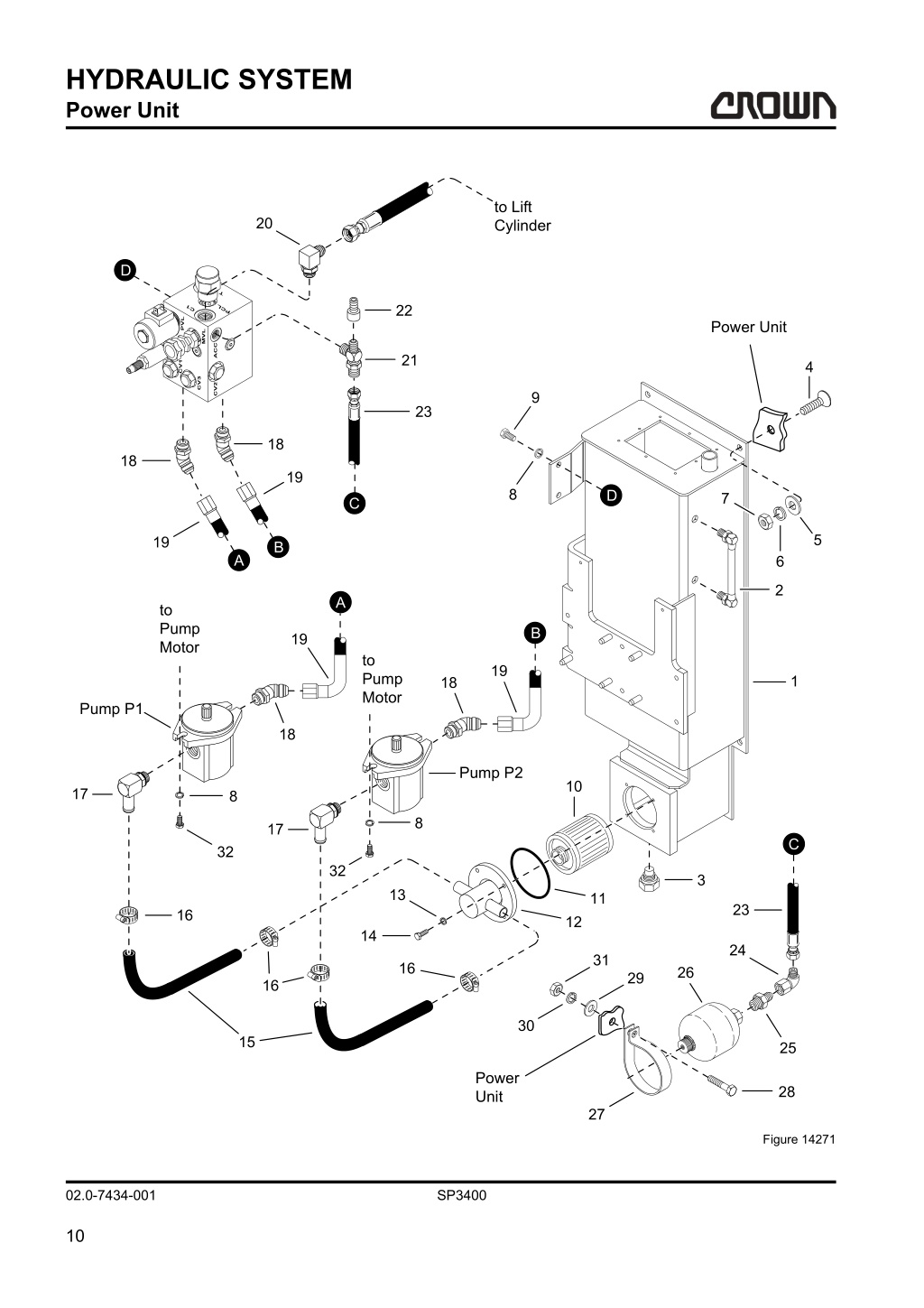

  14. HYDRAULIC SYSTEM Power Unit Power Unit to Lift Cylinder Power Unit to Pump Motor to Pump Motor Pump P1 Pump P2 Power Unit Figure 14271 02.0-7434-001 SP3400 10

  15. Thank you very much for your reading. Please Click Here. Then Get COMPLETE MANUAL. NO WAITING NOTE: If there is no response to click on the link above, please download the PDF document first and then click on it.

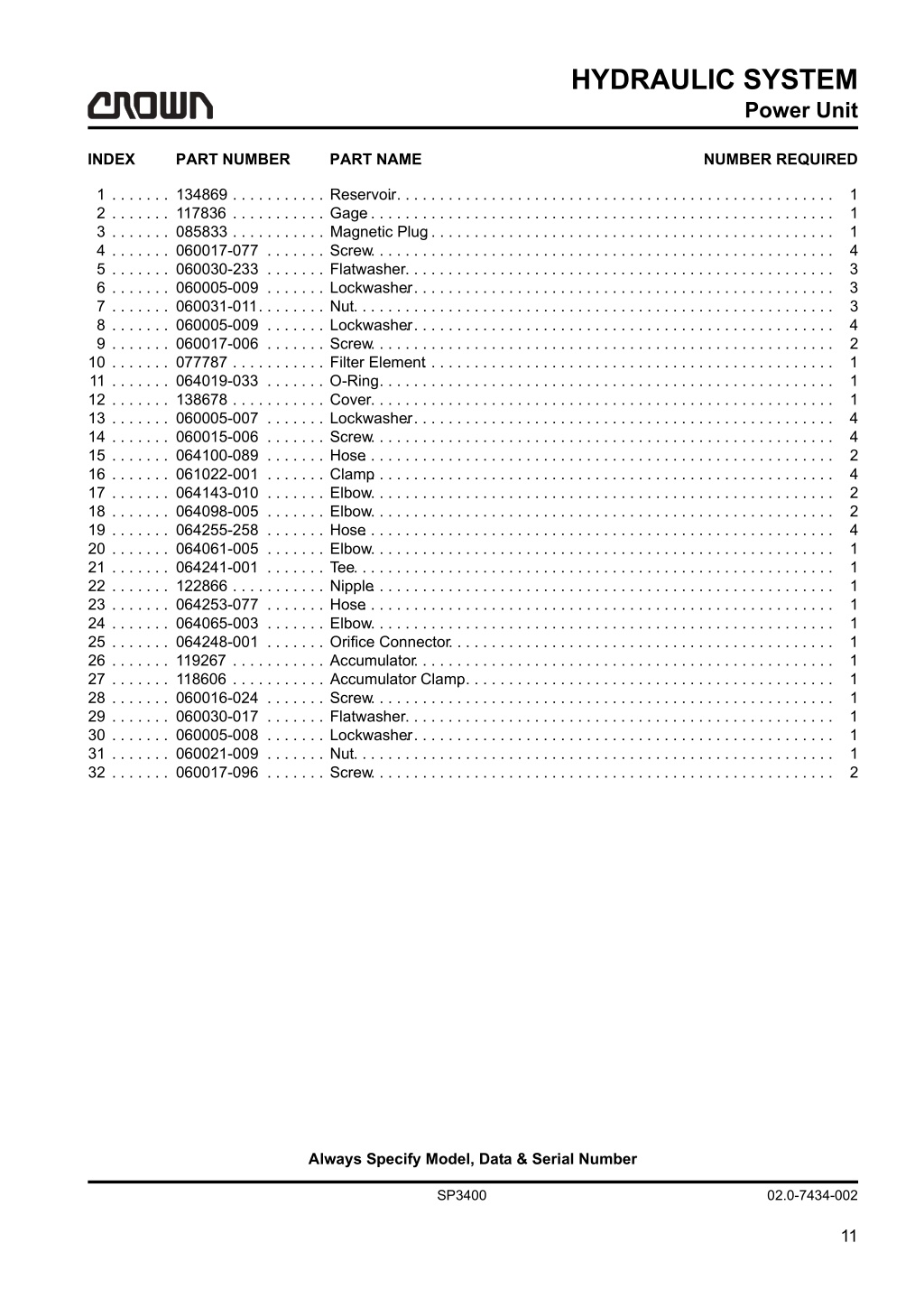

  16. HYDRAULIC SYSTEM Power Unit INDEX PART NUMBER PART NAME NUMBER REQUIRED 1 . . . . . . . 134869 . . . . . . . . . . . Reservoir . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 . . . . . . . 117836 . . . . . . . . . . . Gage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 . . . . . . . 085833 . . . . . . . . . . . Magnetic Plug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 . . . . . . . 060017-077 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 . . . . . . . 060030-233 . . . . . . . Flatwasher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 . . . . . . . 060005-009 . . . . . . . Lockwasher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 . . . . . . . 060031-011. . . . . . . . Nut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 . . . . . . . 060005-009 . . . . . . . Lockwasher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 . . . . . . . 060017-006 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 . . . . . . . 077787 . . . . . . . . . . . Filter Element . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 . . . . . . . 064019-033 . . . . . . . O-Ring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 . . . . . . . 138678 . . . . . . . . . . . Cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 . . . . . . . 060005-007 . . . . . . . Lockwasher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 . . . . . . . 060015-006 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 . . . . . . . 064100-089 . . . . . . . Hose . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 . . . . . . . 061022-001 . . . . . . . Clamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 . . . . . . . 064143-010 . . . . . . . Elbow . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 . . . . . . . 064098-005 . . . . . . . Elbow . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 . . . . . . . 064255-258 . . . . . . . Hose . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 . . . . . . . 064061-005 . . . . . . . Elbow . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 . . . . . . . 064241-001 . . . . . . . Tee . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 . . . . . . . 122866 . . . . . . . . . . . Nipple . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 . . . . . . . 064253-077 . . . . . . . Hose . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 . . . . . . . 064065-003 . . . . . . . Elbow . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 . . . . . . . 064248-001 . . . . . . . Orifice Connector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 . . . . . . . 119267 . . . . . . . . . . . Accumulator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 . . . . . . . 118606 . . . . . . . . . . . Accumulator Clamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 . . . . . . . 060016-024 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 . . . . . . . 060030-017 . . . . . . . Flatwasher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 . . . . . . . 060005-008 . . . . . . . Lockwasher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 . . . . . . . 060021-009 . . . . . . . Nut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 . . . . . . . 060017-096 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 1 1 4 3 3 3 4 2 1 1 1 4 4 2 4 2 2 4 1 1 1 1 1 1 1 1 1 1 1 1 2 Always Specify Model, Data & Serial Number SP3400 02.0-7434-002 11

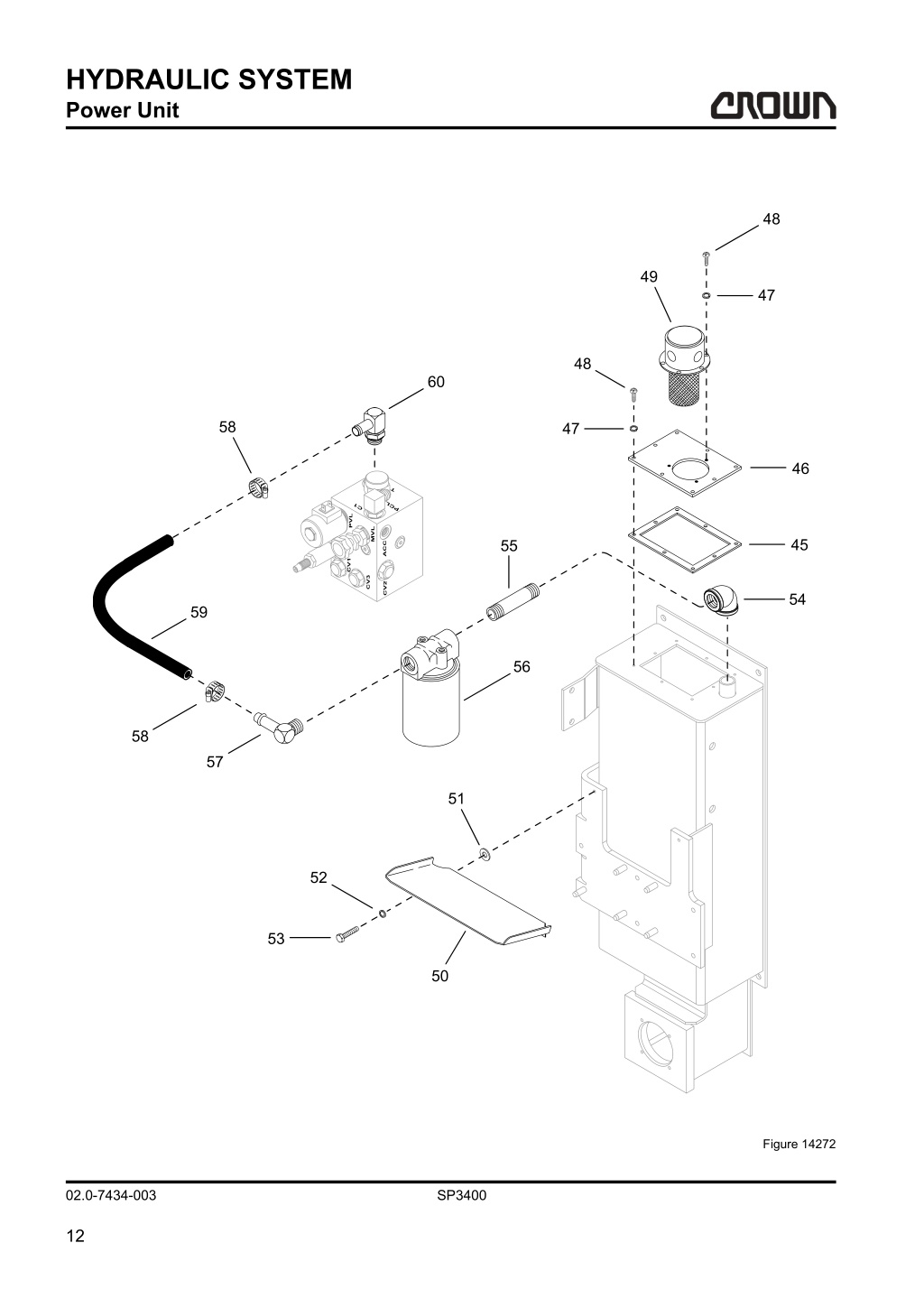

  17. HYDRAULIC SYSTEM Power Unit Figure 14272 02.0-7434-003 SP3400 12
