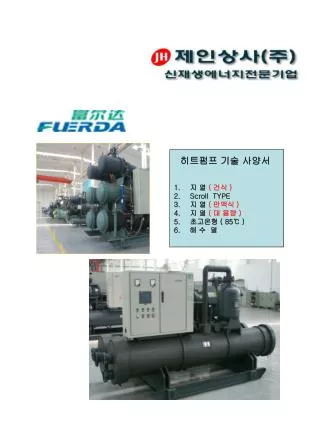

히트펌프 기술 사양서 지 열 ( 건식 ) Scroll TYPE 지 열 ( 만액식 ) 지 열 ( 대 용량 ) 초고온형 ( 85℃ ) 6. 해 수 열

1. 히트펌프 기술 사양서 • 지 열 ( 건식 ) • Scroll TYPE • 지 열 ( 만액식 ) • 지 열 ( 대 용량 ) • 초고온형 ( 85℃ ) • 6. 해 수 열

2. 생산공장 현황 히트펌프생산 15년 200종생산 유럽 8개국 수출 완벽한 A/S 종업원 10,000명

3. 만액식과 건식히트펌프의 비교 ●만액식 Shell & Tube 열교환기 1. 구조 ◎ 전열관(Tube)은 동체(Shell) 속에서 증발하는 냉매액 속에 잠겨 있고 정열관 속은 열원수나 냉각수가 흐르고 있다. ◎ 냉매는 동체(Shell)의 하부에서 공급되는데 공급량의 조절은 전열관군이 끊임없이 잠겨 있도록 Float Valve에 의해서 냉매액 면을 일정하게 유지 시킨다. ◎ 따라서 냉매증기는 상부로부터 거의 포화증기의 상태로 압축기에 흡입된다. 2. 열전달 방법 ◎ 원래 포화상태로 들어간 냉매액은 포화온도보다 높은 전열관의 외면에 접촉하여 비등하게 된다. ◎ 비등하면 기포의 발생과 이탈에 따라서 그 부근의 냉매액이 교반되어 전열이 촉 진되고, 전열벽의 온도와 냉매의 포화온도 차가 크게 될수록 비등은 왕성해지고 비등 열전달은 더욱 커지게 된다. ◎ 이러한 비등 열전달 등을 최대화하기 위하여 튜브의 표면을 특수가공처리 한다. 3. 특징 ◎ 증발기내의 냉매의 유속이 다른 형태의 증발기에 비해 현저히 느림에도 불구하고 냉매 측의 전열 성능이 비등 열전달 등에 따라 매우 좋아지게 되며, 증발기 쪽의 냉매압력 손실이 적어짐에 따라 압력강하에 따른 COP손실을 최소화할 수 있다. ◎ 따라서 순환하는 냉매의 양이 많은 중대형 장비에서는 COP 손실을 줄일 수 있어 필수적이나 유량제어, 오일회수 장치, 튜브 표면처리 등에 따라 가격이 높다. ◎ 또한 관속에 열원수가 흐르고 있어 오염에 따른 열교환기의 청소가 용이하다. ●건식 Shell & Tube 열교환기 ◎ 만액식 과는 반대로 튜브 속에는 냉매가 동체(Shell) 속에는 열원수(냉각수)가 흐르는 구조로 되어 있다. ◎ 팽창장치에서 발생한 냉매가스가 액체와 분리되지 않은 채 관내를 흐르고, 액상냉매 는 점차적으로 증발되어 출구에서 과열상태의 가스가 되어 압축기에 흡입된다. ◎ 결국 전열작용이 나쁘고 냉동능력이 거의 없는 냉매가스가 관내의 상당부분을 흐름 으로 만액식 증발기에 비해 상당히 불리하다. ◎ 또한 냉매의 유속에 따른 압력손실이 만액식보다 크게되어, COP가 떨어진다. ◎ 그러나 이 방식은 구조가 간단하고 냉매 양이 적어도 되는 이점이 있으며, 오일의 회수가 용이하여 별도의 오일회수장치가 필요없어 가격이 저렴하다.

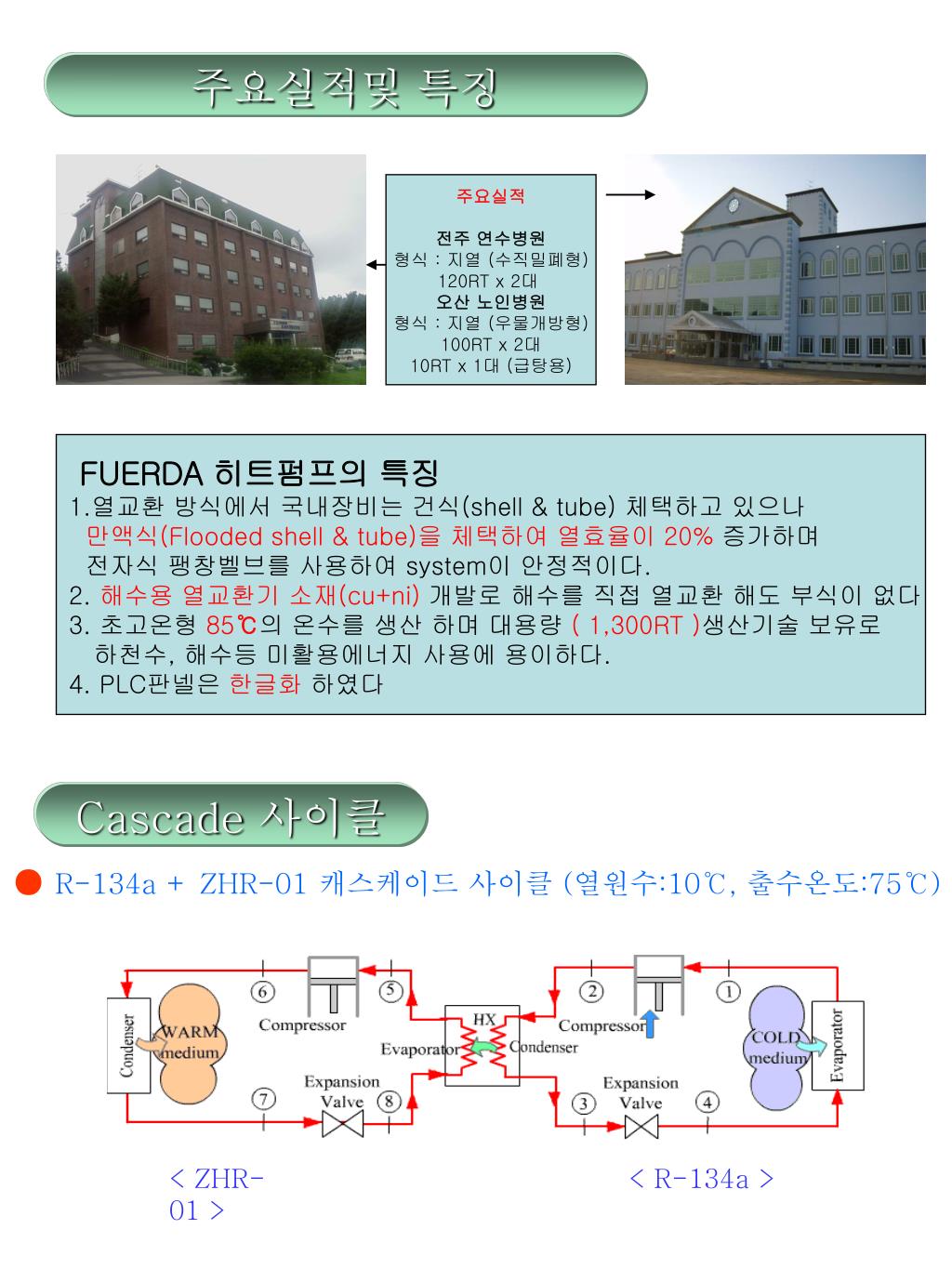

4. 주요실적및 특징 주요실적 전주 연수병원 형식 : 지열 (수직밀폐형) 120RT x 2대 오산 노인병원 형식 : 지열 (우물개방형) 100RT x 2대 10RT x 1대 (급탕용) FUERDA 히트펌프의 특징 1.열교환 방식에서 국내장비는 건식(shell & tube) 체택하고 있으나 만액식(Flooded shell & tube)을 체택하여 열효율이 20% 증가하며 전자식 팽창벨브를 사용하여 system이 안정적이다. 2. 해수용 열교환기 소재(cu+ni)개발로 해수를 직접 열교환 해도 부식이 없다 3. 초고온형 85℃의 온수를 생산 하며 대용량 ( 1,300RT )생산기술 보유로 하천수, 해수등 미활용에너지 사용에 용이하다. 4. PLC판넬은 한글화 하였다 Cascade 사이클 ●R-134a + ZHR-01 캐스케이드 사이클 (열원수:10℃, 출수온도:75℃) < ZHR-01 > < R-134a > i

5. 지열(건식Screw) 히트펌프 건식 스크류 타입 ( Shell & Tube ) ●건식 Shell & Tube 열교환기 ◎ 만액식 과는 반대로 튜브 속에는 냉매가 동체(Shell) 속에는 열원수(냉각수)가 흐르는 구조로 되어 있다. ◎ 팽창장치에서 발생한 냉매가스가 액체와 분리되지 않은 채 관내를 흐르고, 액상냉매 는 점차적으로 증발되어 출구에서 과열상태의 가스가 되어 압축기에 흡입된다. ◎ 결국 전열작용이 나쁘고 냉동능력이 거의 없는 냉매가스가 관내의 상당부분을 흐름 으로 만액식 증발기에 비해 상당히 불리하다. ◎ 또한 냉매의 유속에 따른 압력손실이 만액식보다 크게되어, COP가 떨어진다. ◎ 그러나 이 방식은 구조가 간단하고 냉매 양이 적어도 되는 이점이 있으며, 오일의 회수가 용이하여 별도의 오일회수장치가 필요없어 가격이 저렴하다. 토출 온도 냉매 R-22 R-134a ZHR01 55℃ 65 ℃ 85 ℃ 대용량 1,260 RT 공장 (생산현장)

8. 지열 히트펌프 스크롤 ( Scroll ) 타입 토출 온도 냉매 R-22 R-134a Water Source Heat pump (Scroll type) 45℃ 65 ℃ 스크롤 타입

10. 지열(만액식) 히트펌프 1. 구조 ◎ 전열관(Tube)은 동체(Shell) 속에서 증발하는 냉매액 속에 잠겨 있고 전열관 속은 열원수나 냉각수가 흐르고 있다. ◎ 냉매는 동체(Shell)의 하부에서 공급되는데 공급량의 조절은 전열관군이 끊임없이 잠겨 있도록 Float Valve에 의해서 냉매액 면을 일정하게 유지 시킨다. ◎ 따라서 냉매증기는 상부로부터 거의 포화증기의 상태로 압축기에 흡입된다. 2. 열전달 방법 ◎ 원래 포화상태로 들어간 냉매액은 포화온도보다 높은 전열관의 외면에 접촉하여 비등하게 된다. ◎ 비등하면 기포의 발생과 이탈에 따라서 그 부근의 냉매액이 교반되어 전열이 촉 진되고, 전열벽의 온도와 냉매의 포화온도 차가 크게 될수록 비등은 왕성해지고 비등 열전달은 더욱 커지게 된다. ◎ 이러한 비등 열전달 등을 최대화하기 위하여 튜브의 표면을 특수가공처리 한다. 3. 특징 ◎ 증발기내의 냉매의 유속이 다른 형태의 증발기에 비해 현저히 느림에도 불구하고 냉매 측의 전열 성능이 비등 열전달 등에 따라 매우 좋아지게 되며, 증발기 쪽의 냉매압력 손실이 적어짐에 따라 압력강하에 따른 COP손실을 최소화할 수 있다. ◎ 따라서 순환하는 냉매의 양이 많은 중대형 장비에서는 COP 손실을 줄일 수 있어 필수적이나 유량제어, 오일회수 장치, 튜브 표면처리 등에 따라 가격이 높다. ◎ 또한 관속에 열원수가 흐르고 있어 오염에 따른 열교환기의 청소가 용이하다. 대용량 1,260 RT 토출 온도 냉매 R-22 R-134a ZHR01 55℃ 65 ℃ 85 ℃

15. 지열(대용량) 히트펌프 대용량 500RT , 700RT , 900RT, 1,260 RT 토출 온도 냉매 R-22 R-134a ZHR01 55℃ 65 ℃ 85 ℃ 대용량쌍기수 건식 스크류 타입 ( Shell & Tube ) 만액식 스크류 타입( Flooded Shell & tube )

16. [ 하수열 이용사례 ] 화계HOTEL 지열히트펌프LSBLGR–1100MH모델 3대와 고온형 지열지열히트 펌프 LSBLGRG-1700M 모델 2대를 설치해서 총 3.2만㎡의 냉/난 방을 하고 있다. 히트펌프는 화계하수(河水)를 열원으로 삼고 있으 며, 높은 효율을 자랑합니다. 2004년 12월부터 사용되어 안정적인 운행을 하고 있습니다. 현재까지도 이 공사는 하천수 이용 수열원 히트펌프의 최대, 최고의 성공적인 공사로 기록됩니다. [ 생활 하수 이용사례 ] 하얼빈 망강 호텔 이 호텔은 하얼빈시에 위치하였으며, 대경석유 관리소 소유로 2002년 부터 운행하고 있습니다. 이 공사는 수열원 히트펌프의 최초 프로젝트 로서, 중국에서 도시 하수를 열원으로 이용한 첫 사례입니다. 히트펌프 LSBLGR-260 모델 한대를 이용하여 호텔에 위생적인 온수를 공급 [ 해수 이용 사례 ] 위해 국제 보트클럽(威海翠海明珠游艇俱乐部) 건축면적은 3000㎡이고, 만액식 해수열 히트펌프 LSBLGRG-530S 모델 1대를 설치하여 건축물의 공동 냉/난방을 합니다. 본 공사는 해수를 열원으로 삼아서 해수가 유니트 내부로 직접 들어갑니다. 부식 등의 난제를 해결하기 위해 설비의 성능비를 향상 시켰으며, 이 기술은 이미 국가 발명 특허를 획득했습니다. 이러한 설비는 당사의 제 2대 해수열 히트펌프 (제 1대는 1999년 대련시(大连市) 성해만(星海湾)공사에 처음 사용하였음) 입니다. 2004년 여름부터 운행을 시작하여, 기존 히트펌프보다 40% 효율이 높습니다. 이 공사로 해수 히트펌프의 발전을 촉진시켰습니다. [ 공장폐수 이용 사례] 대경 유전 제2 채유장(大庆油田第二采油厂) 이 공사는 남칠련(南七联)난방시스템의 개선 중 석유의 재순환 과정을 이용하여 이 때 발생되는 석유함유 하수를 저온열원으로 삼는 공법입니다. 고온형 히트펌프 LSBLGRG-310 모델 2대를 이용하여 저온열원 에서 열량을 추출하여 겨울철 공동난방으로 사용하고 있습니다. 2001년 12월 12일 운행을 시작해 겨울 철 가장 추울 때에도 안정적인 운행을 하며, 히트펌프에 공급 되는 수온은 63~65℃이며, 실내온도는 항 상 18~20℃를 유지합니다.

19. 초고온(85℃) 히트펌프 냉매 ZHR01 만액식 스크류 타입 Flooded Shell & tube HEAT RECOVERY ( 온수전용 ) 열원수 온도 35℃ - 60℃ 토출온도 85 ℃ • 하천수 • 해수 • 공장폐수 • 강변여과수 • 도시폐열 하얼빈 망강호텔 위치 : 하얼빈 형식 : 도시의 폐열 이용

21. 해수열 히트펌프 열교환기 소재 CU+NI10Fe ( 카파니켈 ) ( 내해수성 및 오염계수 최소 ) 냉매 R-22 R-134a ZHR01 특 허 토출온도 일반형- 55℃, 고온형 65 ℃, 초고온형85 ℃ 만액식 스크류 타입 대용량 1,260RT

26. 제조사별 제품 비교 대용량 초고온형 제품 소개 1. 최대 토출 온도 4. 열교환기 55℃ 이하(적정온도 50℃) : R-22, R-407c, R-410a 65℃ 이하(적정온도 60℃) : R-134a 85℃ 이하(적정온도 80℃) : ZHR-01 판형 스테인리스 열교환기 : 소형 Shell & Tube : 일반 중대형 Flooded Shell & Tube : M 계열 Cu-Ni합금 : 해수열원 2. Compressor 밀폐형 SCROLL Type : Danfos 반밀폐형 SCREW Type : 대만 Hanbell, 독일 BiTZER 5. 제어 판넬 3. 적용 냉매 SCROLL 기종 : 단일칩 + 액정표시기 SCREW 기종 : PLC + 영문(국문) 터치스크린 방식 원격통신 연결 컨넥터를 통한 PC제어 가능 주 사용냉매 : R-22, R-134a, R-407c 소비자 선택사양 : R-410a, R-404a 특수 사양 : ZHR-01(고온용, Heat Recovery전용)

27. 문의 02-2163-0200
