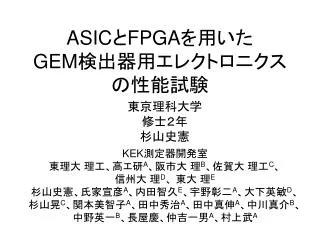

ASICとFPGAを用いたGEM検出器用エレクトロニクスの性能試験

東京理科大学

修士2年

杉山史憲

KEK測定器開発室

東理大 理工、高エ研A、阪市大 理B、佐賀大 理工C、

信州大 理D、 東大 理E

杉山史憲、氏家宣彦A、内田智久E、宇野彰二A、大下英敏D、

杉山晃C、関本美智子A、田中秀治A、田中真伸A、中川真介B、

中野英一B、長屋慶、仲吉一男A、村上武A

slide2

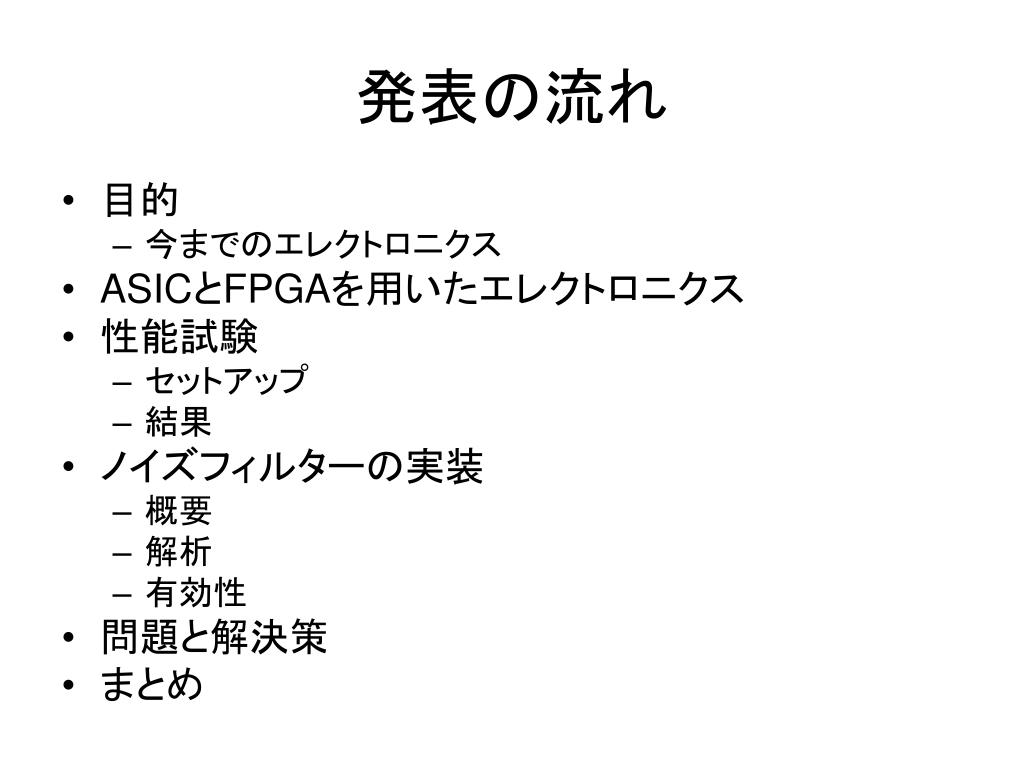

発表の流れ
  • 目的
    • 今までのエレクトロニクス
  • ASICとFPGAを用いたエレクトロニクス
  • 性能試験
    • セットアップ
    • 結果
  • ノイズフィルターの実装
    • 概要
    • 解析
    • 有効性
  • 問題と解決策
  • まとめ
slide3
目的
  • GEM検出器
    • 画像検出器
      • 硬X線検出器や中性子検出器への応用
    • 多チャンネル
      • 細かいストリップ(0.8mmピッチ)読み出し
  • エレクトロニクス
    • 持ち運びに容易化
      • ビームテスト等の外部での実験がある
    • 検出器の大面積化
    • 簡単な読み出しシステム
slide4
今までのエレクトロニクス

X:64chs Y:64chs All:128chs

~30cm

NIM modules

GEMチェンバー

Pre-amps.

16chs x 8

CAMAC modules

GEMの大きさ=10cm x 10cm

要求に応えられるものにしたい!

asic fpga
ASICとFPGAを用いたエレクトロニクス
  • I/F
    • HV-コネクタ 1本
    • LV-コネクタ 5本
    • Ethernet 1本
  • エレキ部
    • ASICボード×4
    • FPGAボード
  • FE2006 ASICを使用
    • 藤田さん(KEK)開発
    • デジタル読み出し
  • データや制御はEthernetを使用

低電圧電源

GEM

チェンバー部

150mm

Ethernet

エレキ部

510mm

開発した新検出器

エレキ部とGEMチェンバーで構成

slide6
有効領域の拡大化
  • データ出力はEthernetケーブル1本だけなので以下のような方法で有効領域を拡大可能

Ethernet HUB

イベントデータ (TCP)

新検出器

PC

制御命令 (UDP)

GEMの大型化は後の講演で!!

全ての操作はイーサネット経由で行う

slide7

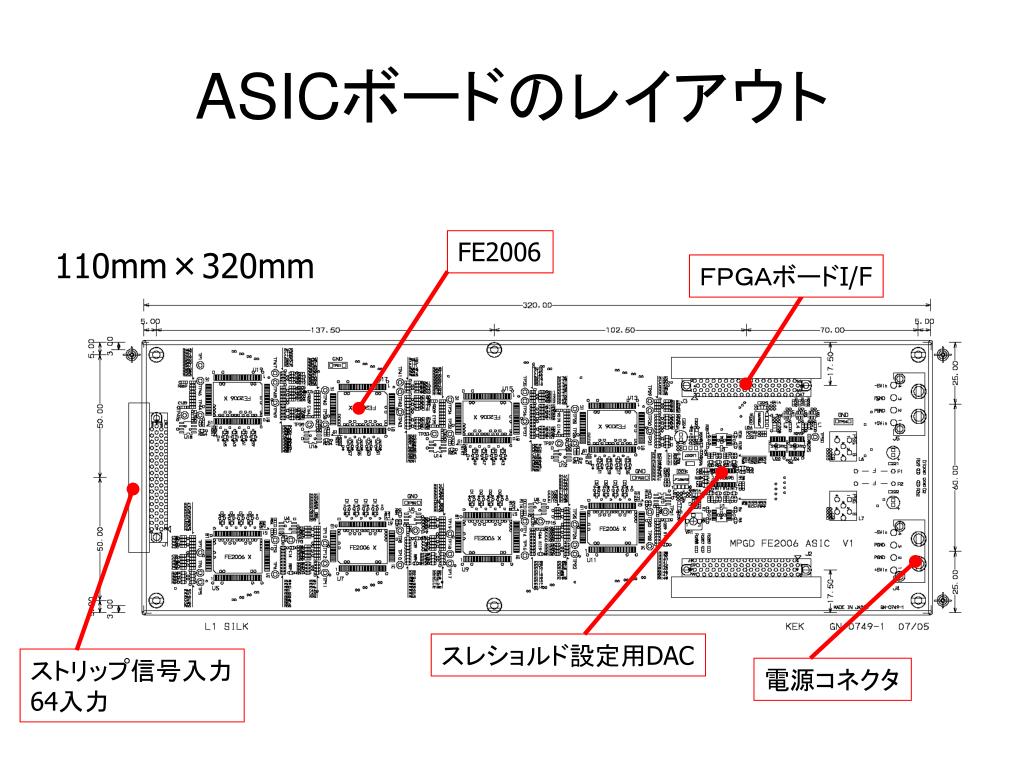

ASICボードのレイアウト

FE2006

110mm×320mm

FPGAボードI/F

スレショルド設定用DAC

ストリップ信号入力

64入力

電源コネクタ

slide8
ブロック・ダイアグラム

デジタル化信号

(LVDS)

チェンバーから

ストリップ信号

FPGA

ボード

信号処理、

コインシデンス、

ネットワーク処理

ASIC

ボード

アナログ増幅、

デジタル化

64

64

イーサネット

64

ASIC

ボード

64

64

64

ASIC

ボード

64

64

ASIC

ボード

slide9

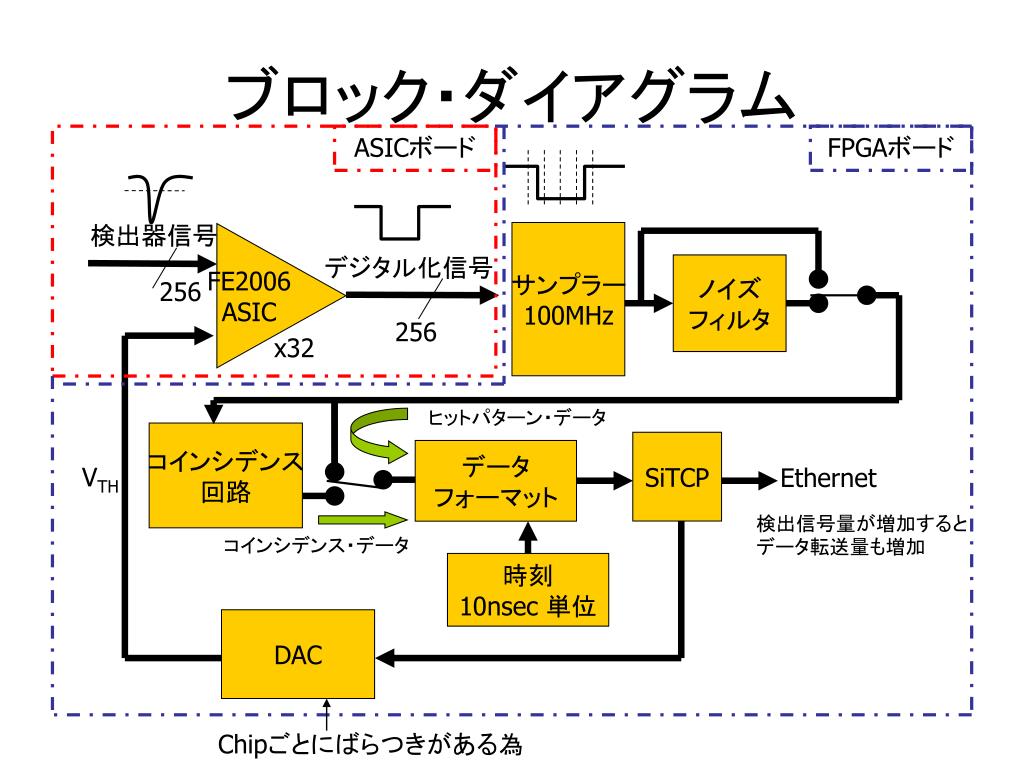

ブロック・ダイアグラム

ASICボード

FPGAボード

検出器信号

サンプラー

100MHz

FE2006

ASIC

デジタル化信号

ノイズ

フィルタ

256

256

x32

ヒットパターン・データ

コインシデンス

回路

SiTCP

データ

フォーマット

VTH

Ethernet

検出信号量が増加するとデータ転送量も増加

コインシデンス・データ

時刻

10nsec 単位

DAC

Chipごとにばらつきがある為

slide10
VTH
  • VTHの設定はEthernetによって操作が出来る
  • 全体のチャンネルの鳴り具合をそろえることが可能
  • ソース(252Cf)を用いてチェック
slide11
VTHの調整例
  • チェンバー内のセットアップ

ED=1.5kV/cm

EI=6.3kV/cm

ΔVGEM=570V

100m-GEM

Pad数:128

読み出し:64

ボロン

100m-GEM

Drift:2.2mm

Induction:2mm

slide12
発振対策として
  • FPGAボードとASICボードをつなぐフラットケーブルをシールド
slide13
VTHの調整例

■VTH調整前

■ VTH調整後

Events/60sec

チャンネルごとのVTHの差は最大で

18mV

Pad Number

@musasi
性能評価試験(ビームテスト@MUSASI)
  • 原子炉からの中性子を使用

MUSASI

熱中性子

熱中性子

Cd

  • Cdで中性子ビームを絞る
  • 単色の中性子
    • 波長2.24Å
slide15

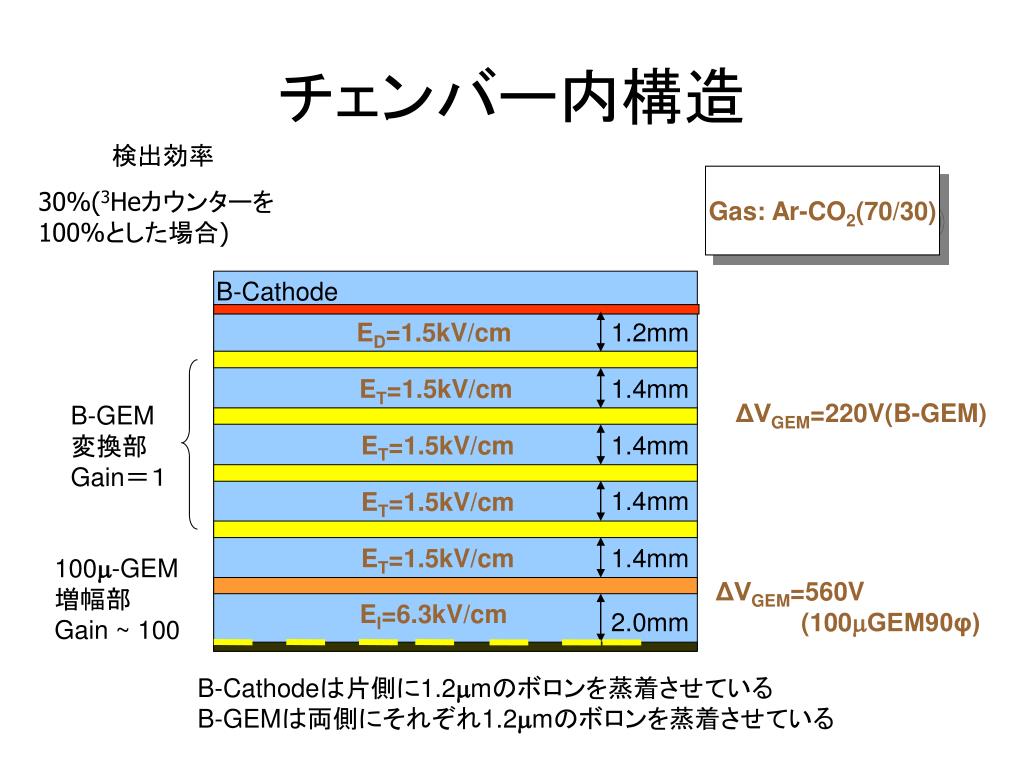

チェンバー内構造

検出効率

30%(3Heカウンターを100%とした場合)

Gas: Ar-CO2(70/30)

B-Cathode

ED=1.5kV/cm

1.2mm

ET=1.5kV/cm

1.4mm

ΔVGEM=220V(B-GEM)

B-GEM

変換部

Gain=1

ET=1.5kV/cm

1.4mm

1.4mm

ET=1.5kV/cm

ET=1.5kV/cm

1.4mm

100m-GEM

増幅部

Gain ~ 100

ΔVGEM=560V

(100mGEM90φ)

EI=6.3kV/cm

2.0mm

B-Cathodeは片側に1.2mmのボロンを蒸着させている

B-GEMは両側にそれぞれ1.2mmのボロンを蒸着させている

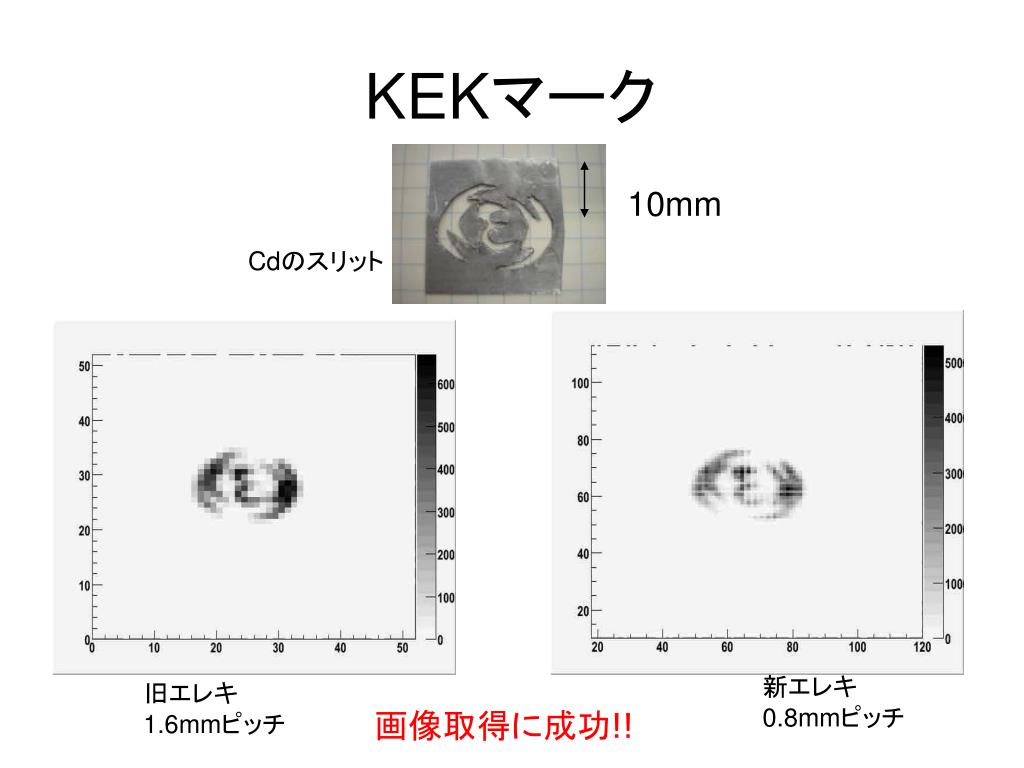

slide16
KEKマーク

10mm

Cdのスリット

新エレキ

0.8mmピッチ

旧エレキ

1.6mmピッチ

画像取得に成功!!

slide17
ノイズフィルターの実装
  • イベントとして採用するもの
    • XとYストリップが同時に鳴った信号
  • ノイズ
    • イベントとして組み立てられないもの
    • データの転送量が大きくなる
    • なんとか除去できないか?
slide18
パルス幅の分布

イベント

パルス幅[nsec]

ノイズとして扱う

slide19

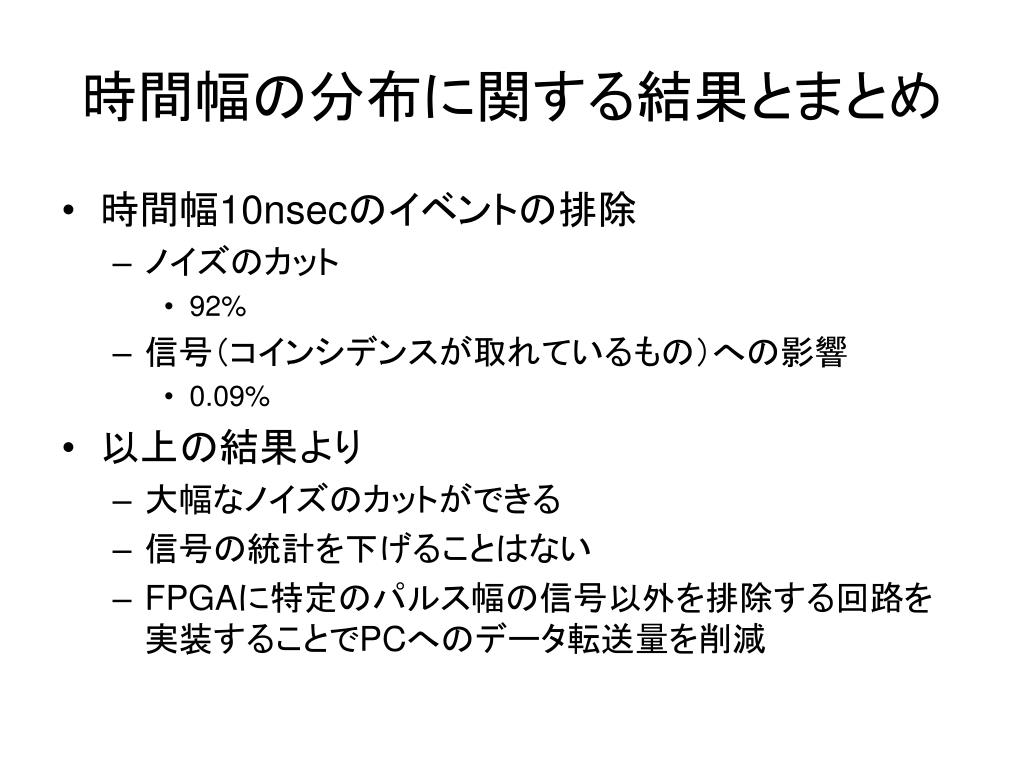

時間幅の分布に関する結果とまとめ
  • 時間幅10nsecのイベントの排除
    • ノイズのカット
      • 92%
    • 信号(コインシデンスが取れているもの)への影響
      • 0.09%
  • 以上の結果より
    • 大幅なノイズのカットができる
    • 信号の統計を下げることはない
    • FPGAに特定のパルス幅の信号以外を排除する回路を実装することでPCへのデータ転送量を削減
slide20
問題点と解決策
  • 問題
    • FE2006の発振
    • ノイズ
    • 両面読み出し
  • 解決策
    • 新しいASICボード
      • GND強化
      • コンデンサー
    • チェッキングソースで動作確認終了
    • ビームテストで動作確認予定
slide21
まとめ
  • 新しいエレキ
    • 非常にコンパクト 持ち運びがラク!!
    • 中性子画像の検出に成功
  • 今後の予定
    • 新しいASICボードを用いてビームテスト
slide24
DAQシステムの構成

電源ユニット

+5V, -5V, HV

PCに直接接続でき

データ処理が容易

Ethernet HUB

イベントデータ (TCP)

PC

制御命令 (UDP)

新検出器

全ての操作はイーサネット経由で行う

slide25
ASICボードのブロック・ダイアグラム

64chs/board = 8chs/chip x 8Chips

x 4

検出器信号

FE2006

ASIC

FPGA

ボード

デジタル化信号

チェンバーから

8

8

DAC

VTH-Chip

8chs/chip

プリアンプ

PZC

コンパレータ

SPI I/F

FPGAボードより

信号の閾値を決める

slide26

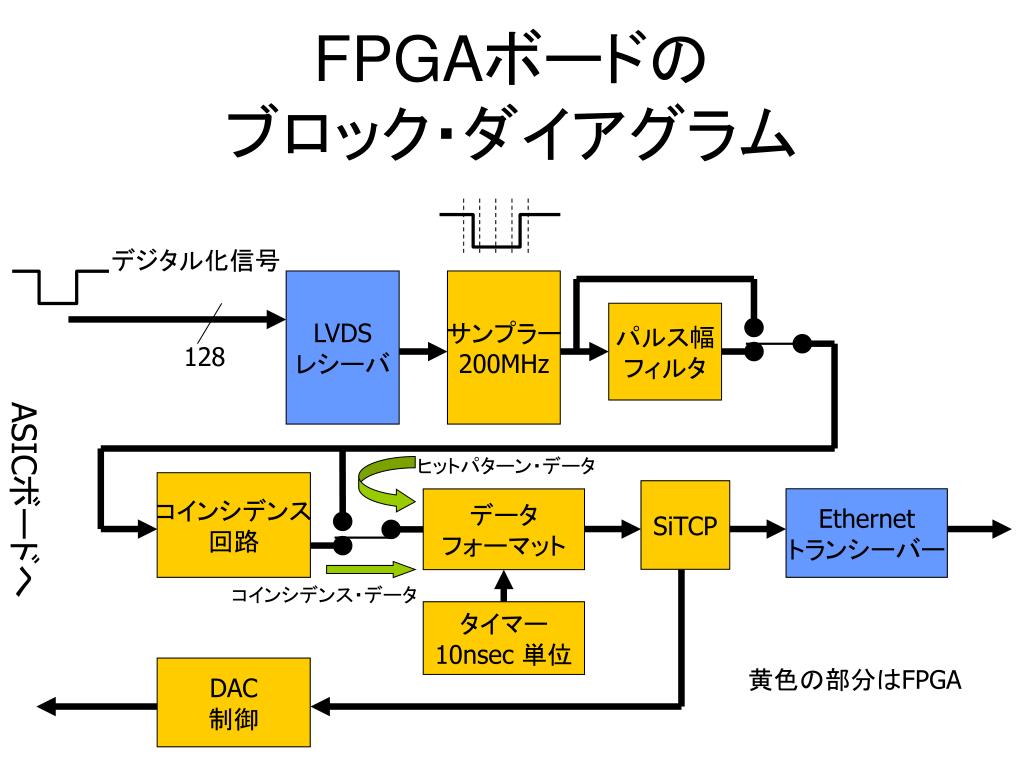

FPGAボードのブロック・ダイアグラム

デジタル化信号

LVDS

レシーバ

サンプラー

200MHz

パルス幅

フィルタ

128

ヒットパターン・データ

コインシデンス

回路

ASICボードへ

SiTCP

Ethernet

トランシーバー

データ

フォーマット

コインシデンス・データ

タイマー

10nsec 単位

DAC

制御

黄色の部分はFPGA

slide27

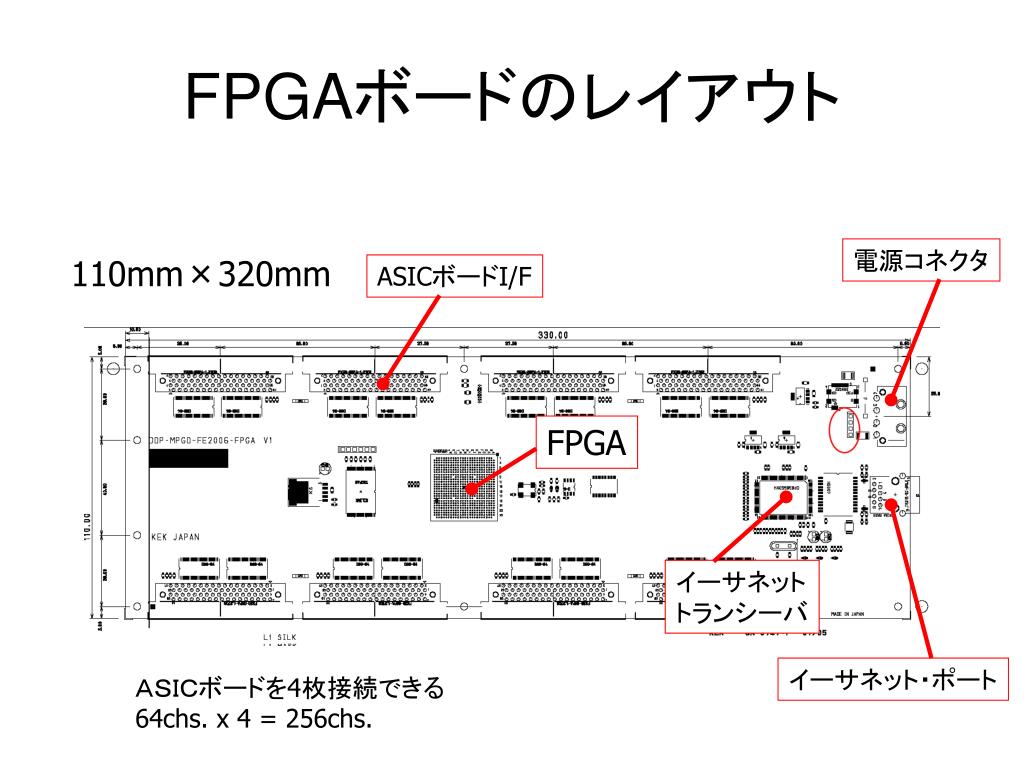

FPGAボードのレイアウト

電源コネクタ

110mm×320mm

ASICボードI/F

FPGA

イーサネット

トランシーバ

イーサネット・ポート

ASICボードを4枚接続できる

64chs. x 4 = 256chs.

slide28

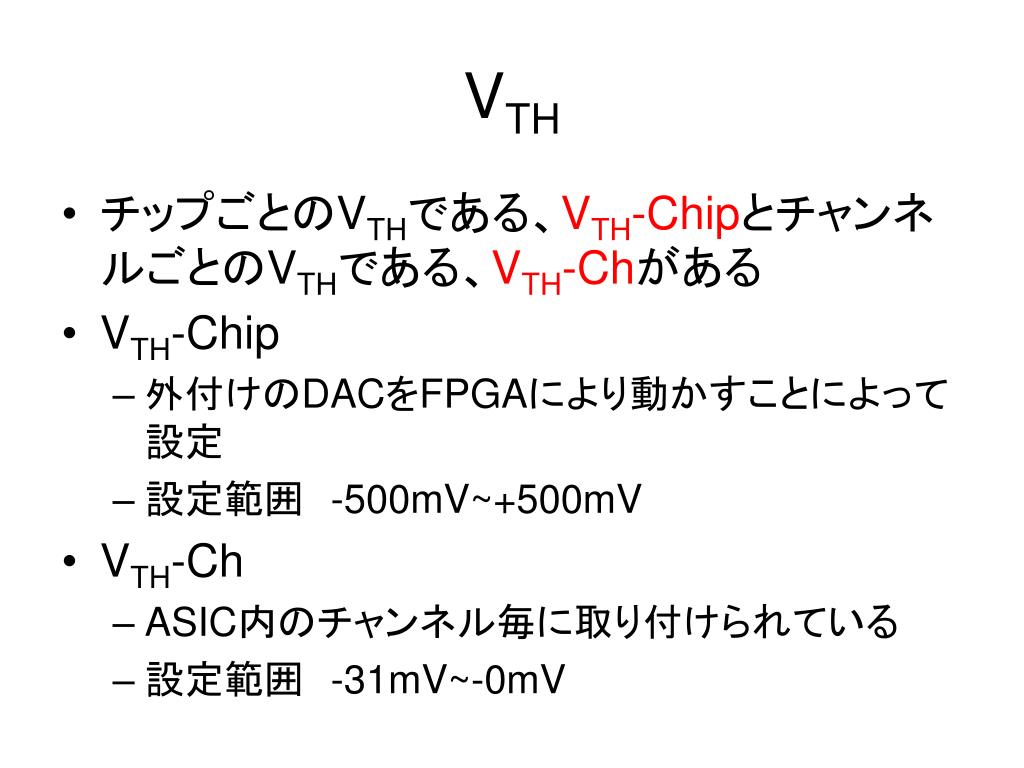

VTH
  • チップごとのVTHである、VTH-ChipとチャンネルごとのVTHである、VTH-Chがある
  • VTH-Chip
    • 外付けのDACをFPGAにより動かすことによって設定
    • 設定範囲 -500mV~+500mV
  • VTH-Ch
    • ASIC内のチャンネル毎に取り付けられている
    • 設定範囲 -31mV~-0mV
slide29
時間幅の分布
  • 目的
    • FPGAから送る際にノイズをカットして送り、ノイズによるデータの送信の制限を無くす
  • 手段
    • X、Y、Coincidenceの時間幅を調べ、ノイズをカットできるか調べる
    • 統計がどの程度減るか等も検討
slide30

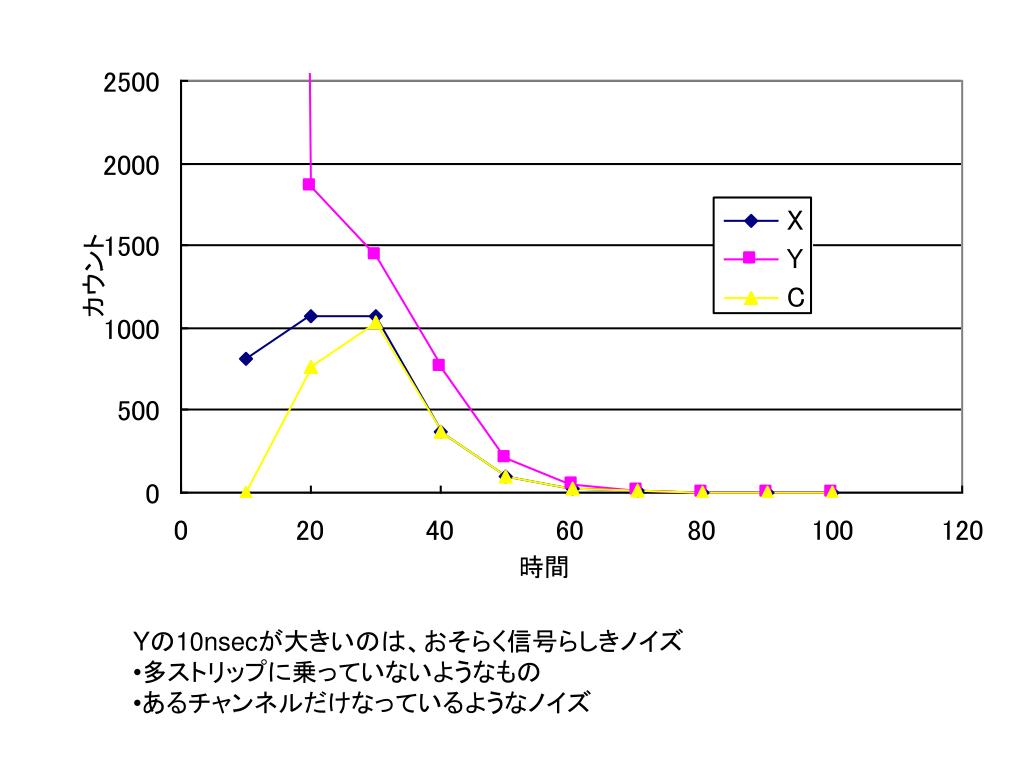

カウント

時間

  • Yの10nsecが大きいのは、おそらく信号らしきノイズ
  • 多ストリップに乗っていないようなもの
  • あるチャンネルだけなっているようなノイズ
slide32

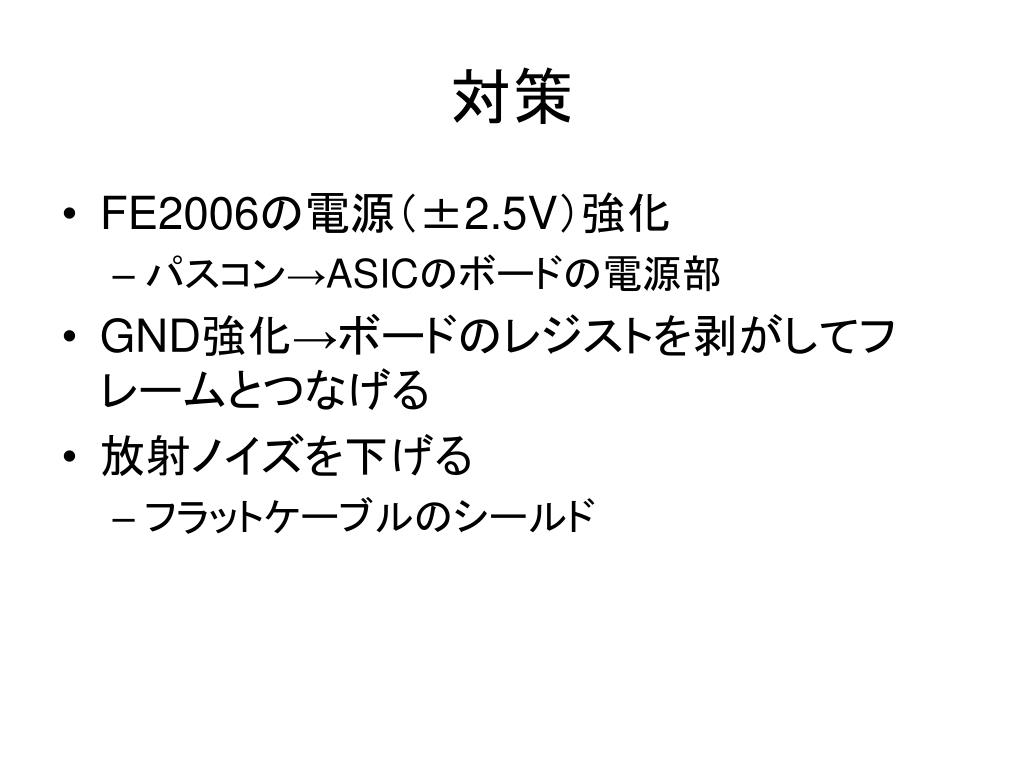

対策
  • FE2006の電源(±2.5V)強化

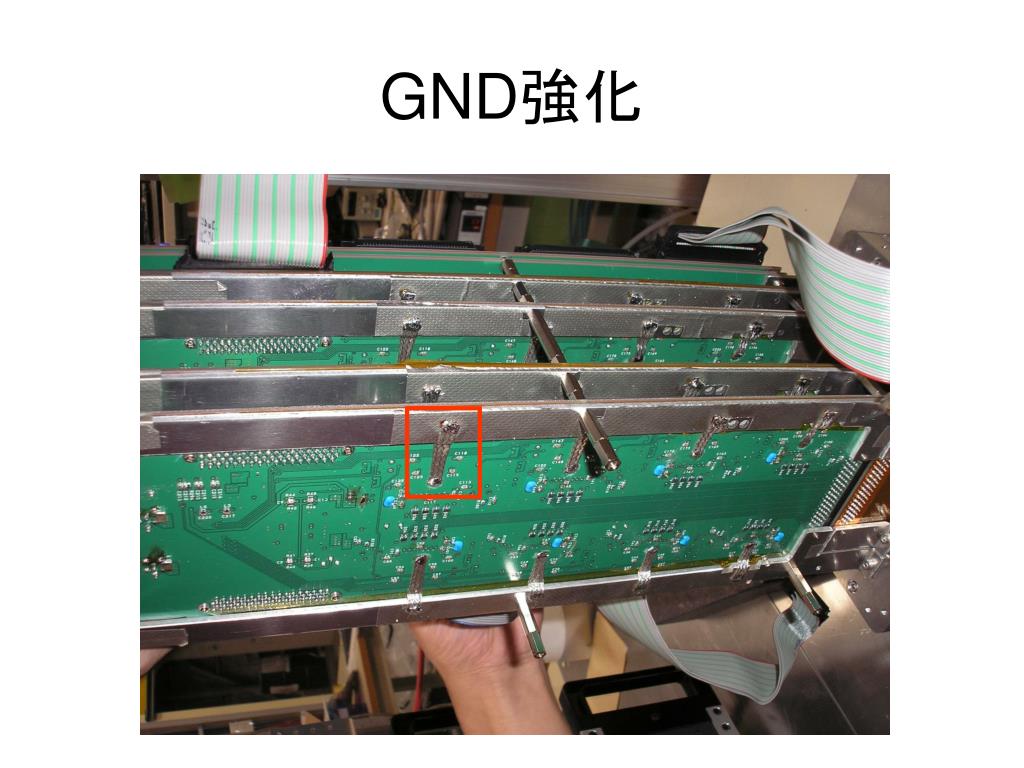

    • パスコン→ASICのボードの電源部
  • GND強化→ボードのレジストを剥がしてフレームとつなげる
  • 放射ノイズを下げる
    • フラットケーブルのシールド
slide33

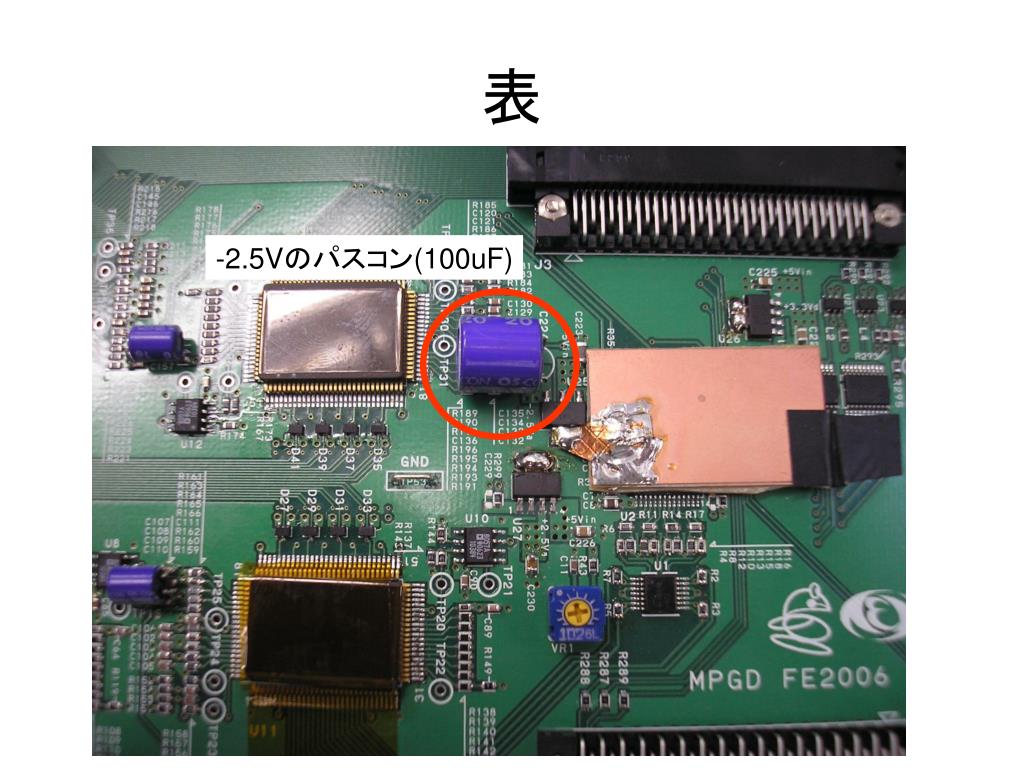

-2.5Vのパスコン(100uF)

slide34

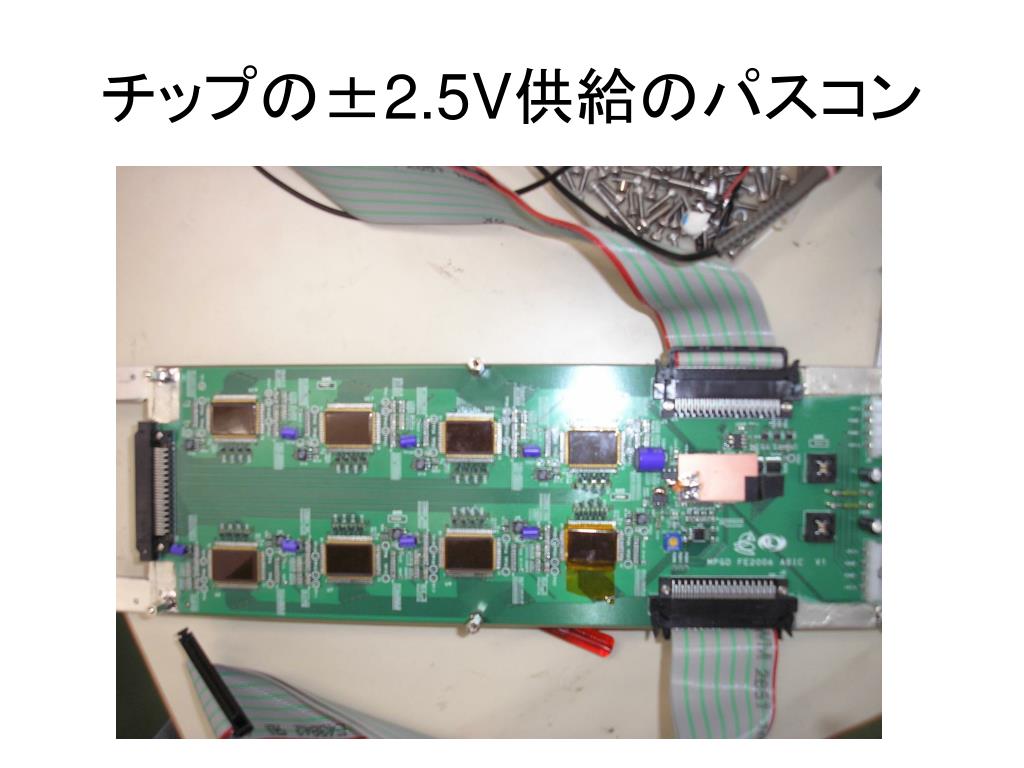

裏:電源のパスコン

GNDと2.5V間のパスコン(100uF)

slide40
コンデンサー
  • 発振対策

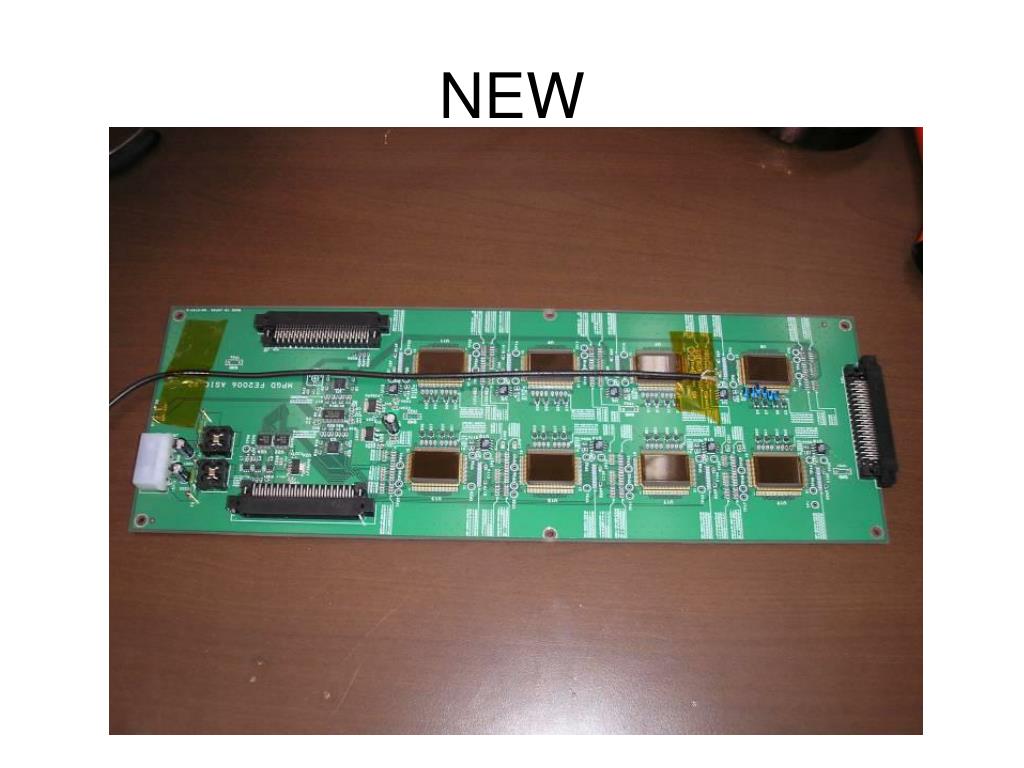

Old ASIC board

New ASIC board
