  1. 大地绿源环保科技（北京）有限公司许宜北 副总经理 博士2013年5月12日 国际领先的污泥处理新技术 UTM污泥超高温好氧发酵技术 邮箱：xyb66n@163.com 电话：18638784163

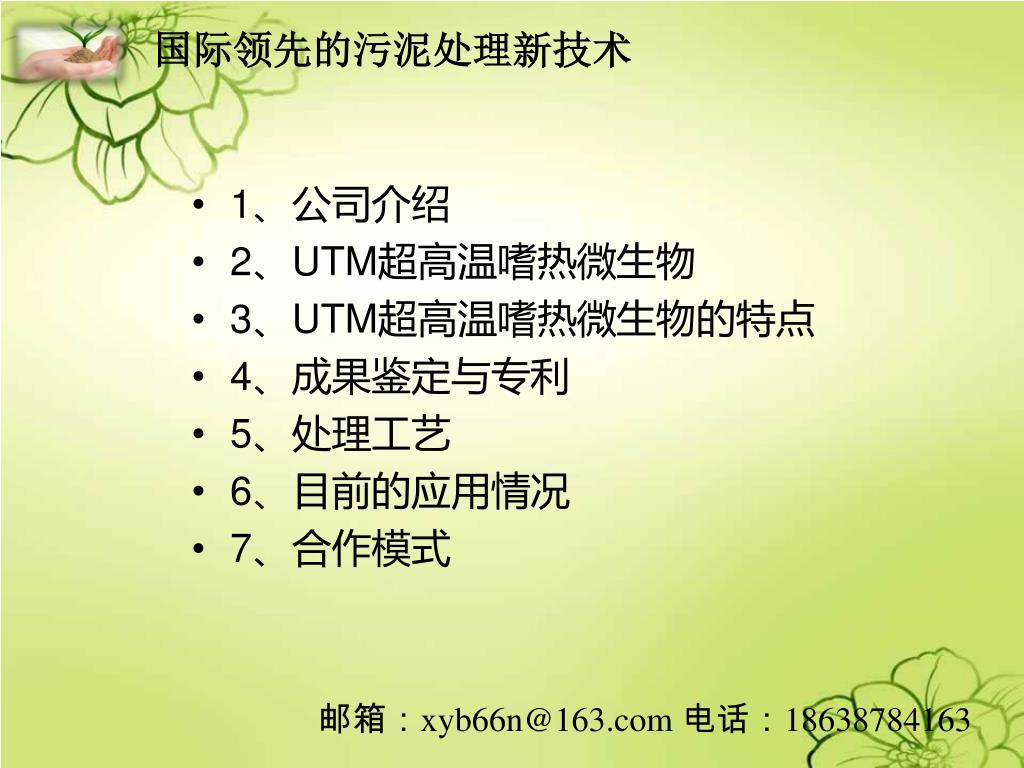

  2. 国际领先的污泥处理新技术 邮箱：xyb66n@163.com 电话：18638784163 • 1、公司介绍 • 2、UTM超高温嗜热微生物 • 3、UTM超高温嗜热微生物的特点 • 4、成果鉴定与专利 • 5、处理工艺 • 6、目前的应用情况 • 7、合作模式

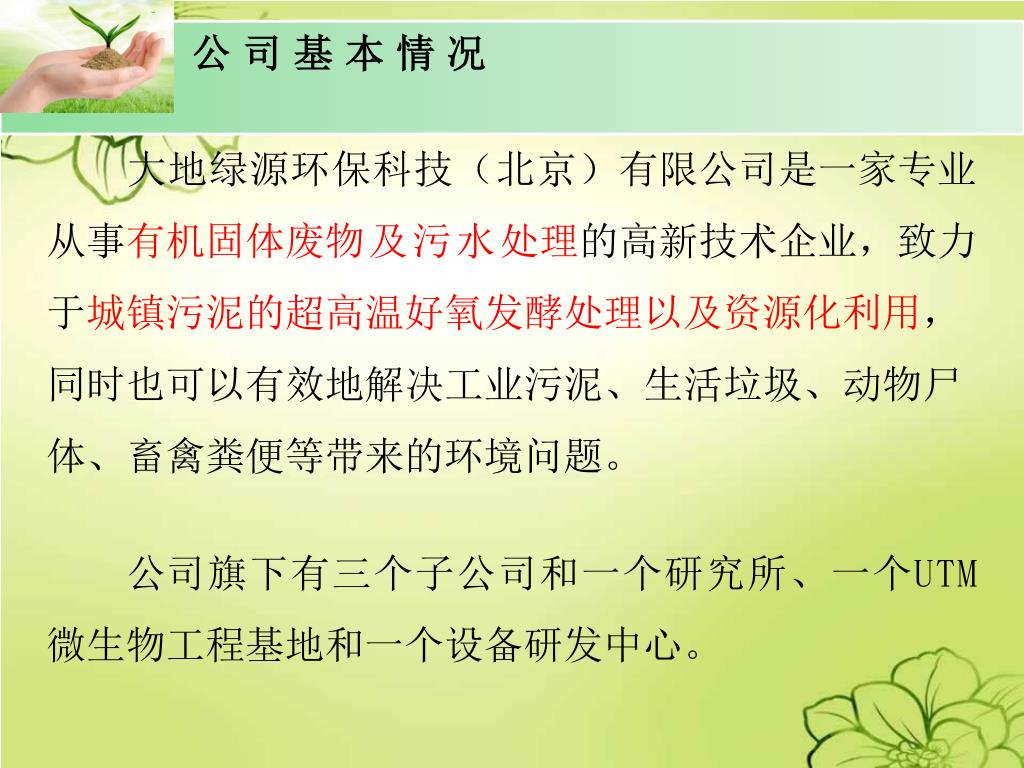

  3. 公 司 基 本 情 况 大地绿源环保科技（北京）有限公司是一家专业从事有机固体废物及污水处理的高新技术企业，致力于城镇污泥的超高温好氧发酵处理以及资源化利用，同时也可以有效地解决工业污泥、生活垃圾、动物尸体、畜禽粪便等带来的环境问题。 公司旗下有三个子公司和一个研究所、一个UTM微生物工程基地和一个设备研发中心。

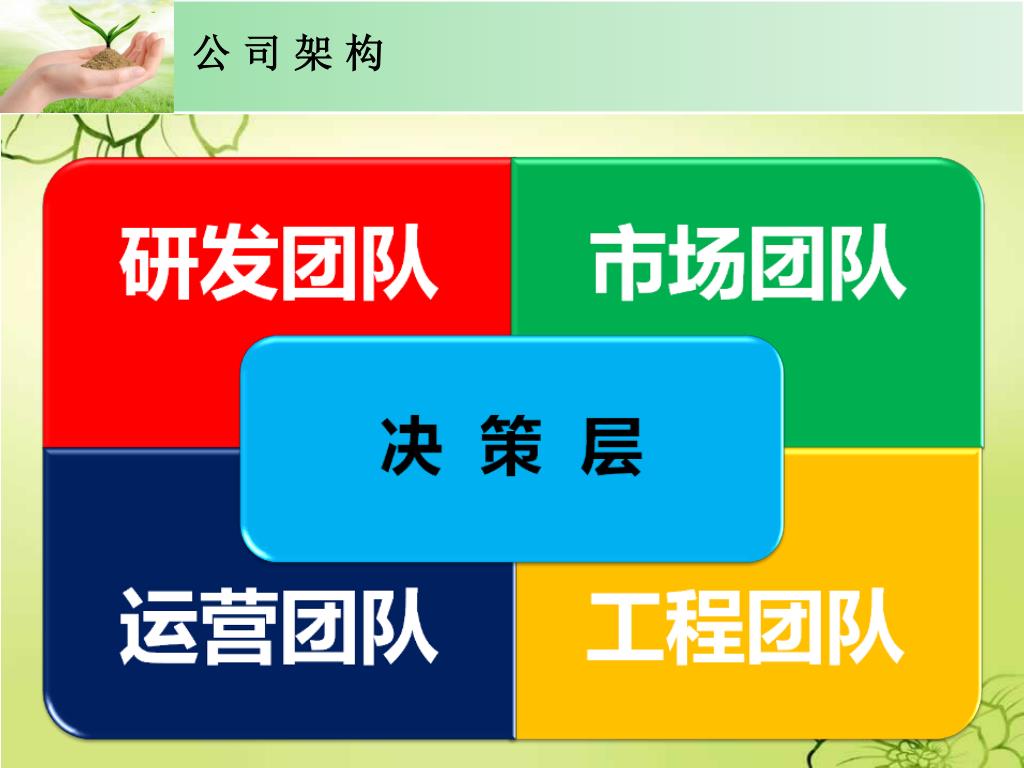

  4. 公 司 架 构

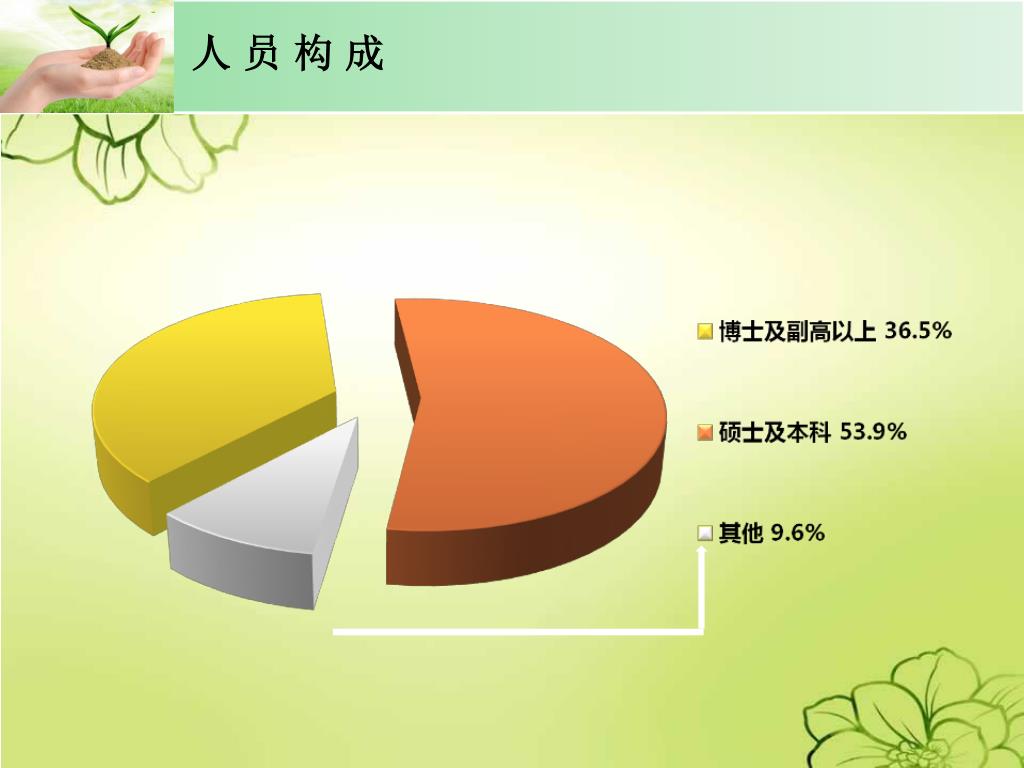

  5. 人 员 构 成

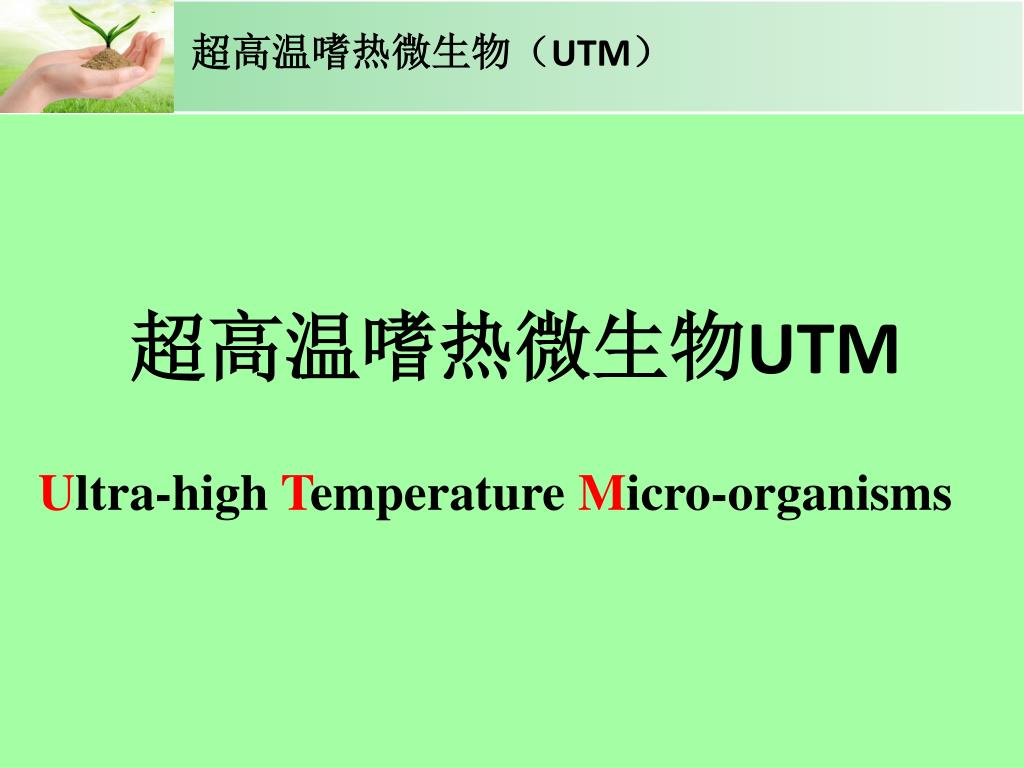

  6. 超高温嗜热微生物（UTM） 超高温嗜热微生物UTM Ultra-highTemperature Micro-organisms

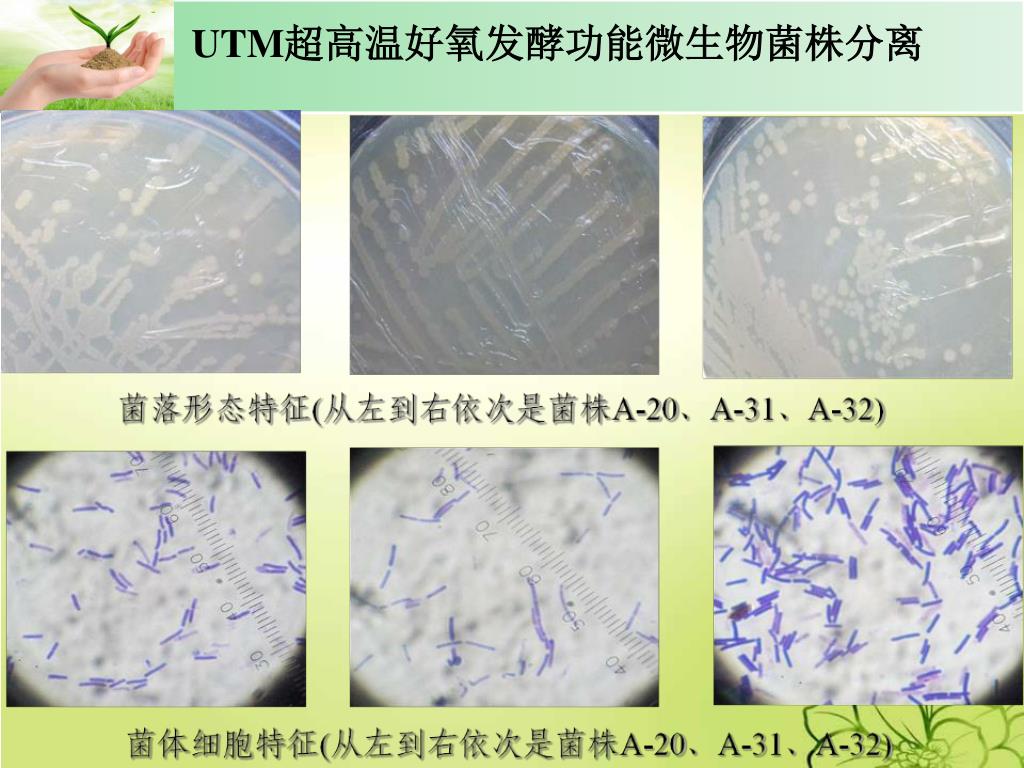

  7. UTM超高温好氧发酵功能微生物菌株分离

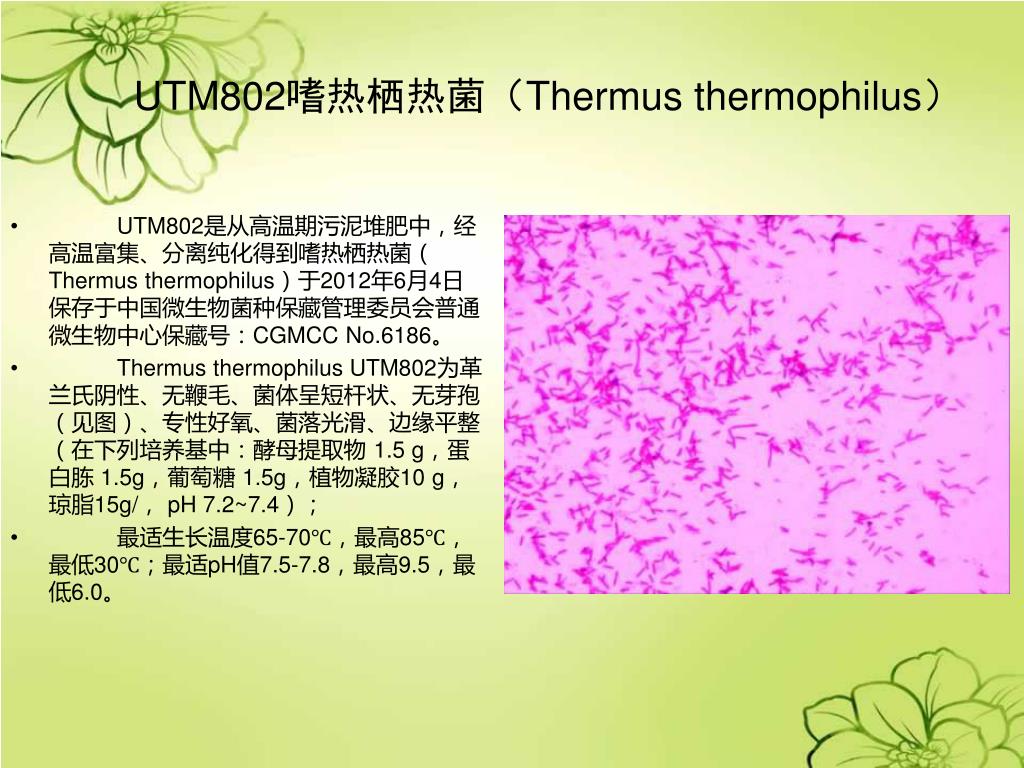

  8. UTM802嗜热栖热菌（Thermus thermophilus） • 　　　UTM802是从高温期污泥堆肥中，经高温富集、分离纯化得到嗜热栖热菌（Thermus thermophilus）于2012年6月4日保存于中国微生物菌种保藏管理委员会普通微生物中心保藏号：CGMCC No.6186。 • 　　　Thermus thermophilus UTM802为革兰氏阴性、无鞭毛、菌体呈短杆状、无芽孢（见图）、专性好氧、菌落光滑、边缘平整（在下列培养基中：酵母提取物 1.5 g，蛋白胨 1.5g，葡萄糖 1.5g，植物凝胶10 g，琼脂15g/， pH 7.2~7.4）； • 　　　最适生长温度65-70℃，最高85℃，最低30℃；最适pH值7.5-7.8，最高9.5，最低6.0。

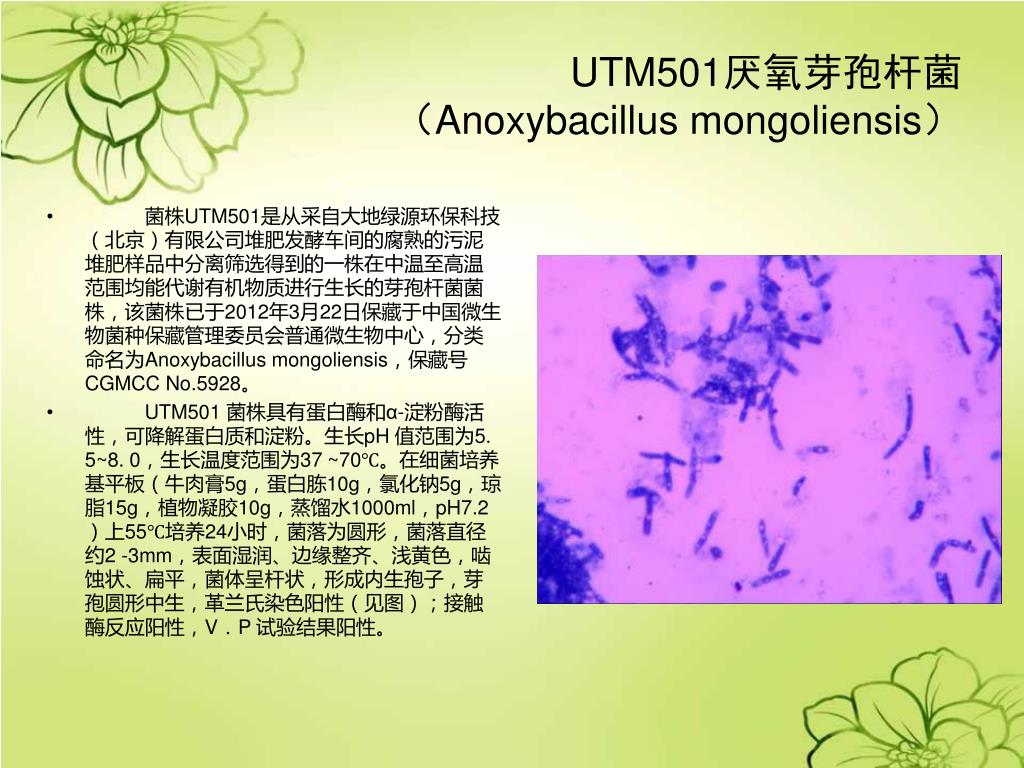

  9. UTM501厌氧芽孢杆菌（Anoxybacillusmongoliensis） • 　　　菌株UTM501是从采自大地绿源环保科技（北京）有限公司堆肥发酵车间的腐熟的污泥堆肥样品中分离筛选得到的一株在中温至高温范围均能代谢有机物质进行生长的芽孢杆菌菌株，该菌株已于2012年3月22日保藏于中国微生物菌种保藏管理委员会普通微生物中心，分类命名为Anoxybacillus mongoliensis，保藏号CGMCC No.5928。 • UTM501 菌株具有蛋白酶和α-淀粉酶活性，可降解蛋白质和淀粉。生长pH 值范围为5. 5~8. 0，生长温度范围为37 ~70℃。在细菌培养基平板（牛肉膏5g，蛋白胨10g，氯化钠5g，琼脂15g，植物凝胶10g，蒸馏水1000ml，pH7.2）上55℃培养24小时，菌落为圆形，菌落直径约2 -3mm，表面湿润、边缘整齐、浅黄色，啮蚀状、扁平，菌体呈杆状，形成内生孢子，芽孢圆形中生，革兰氏染色阳性（见图）；接触酶反应阳性，V．P 试验结果阳性。

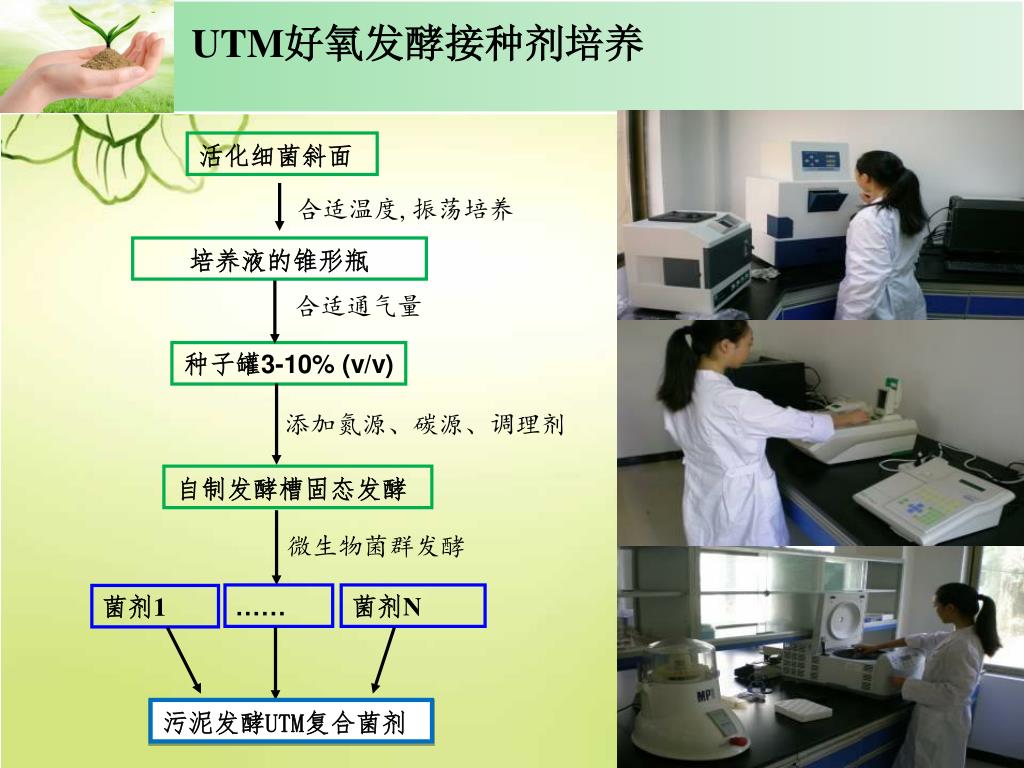

  10. UTM好氧发酵接种剂培养 活化细菌斜面 合适温度, 振荡培养 培养液的锥形瓶 合适通气量 种子罐3-10% (v/v) 添加氮源、碳源、调理剂 自制发酵槽固态发酵 微生物菌群发酵 …… 菌剂N 菌剂1 污泥发酵UTM复合菌剂

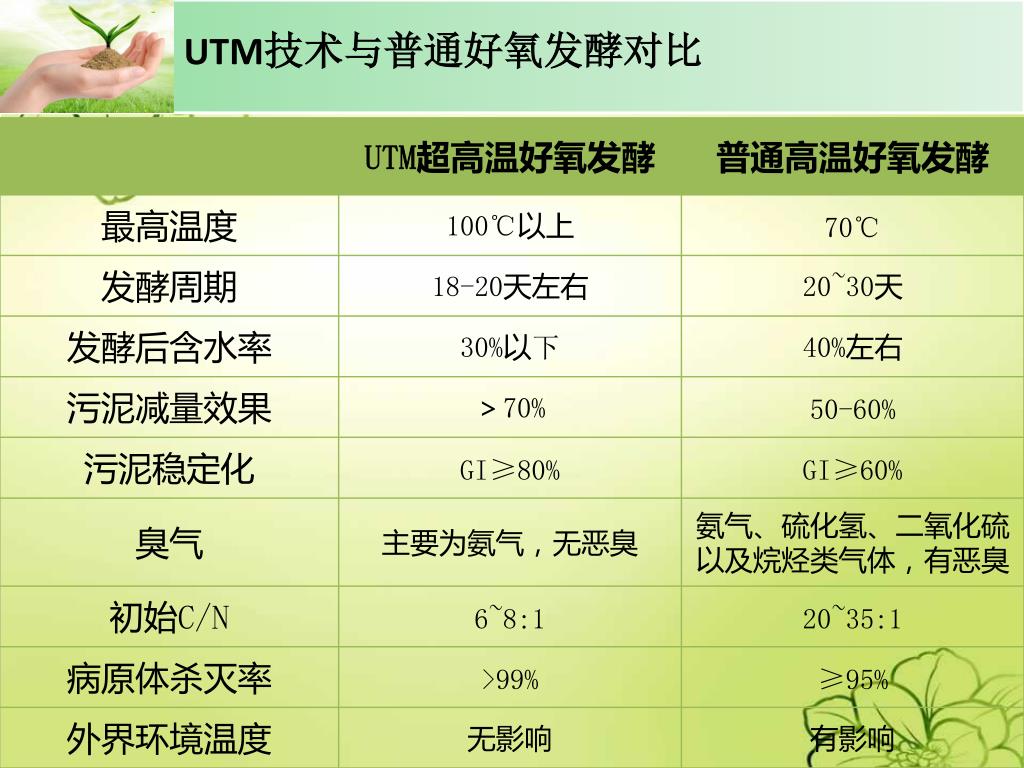

  11. UTM技术与普通好氧发酵对比

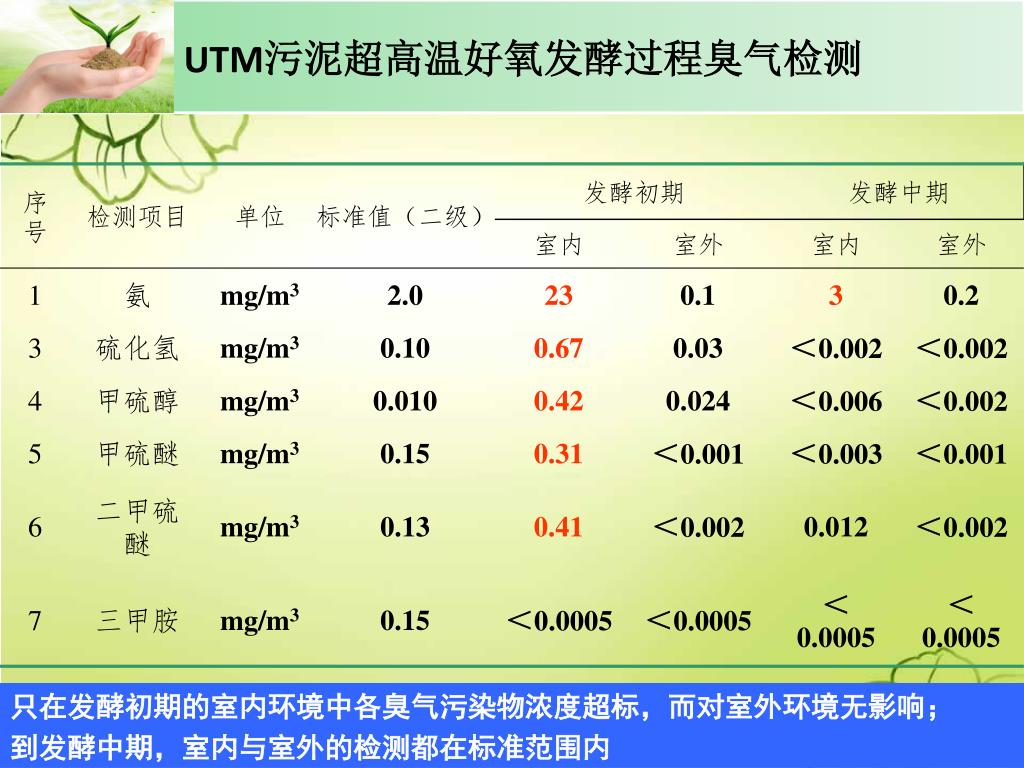

  12. UTM污泥超高温好氧发酵过程臭气检测 只在发酵初期的室内环境中各臭气污染物浓度超标，而对室外环境无影响； 到发酵中期，室内与室外的检测都在标准范围内

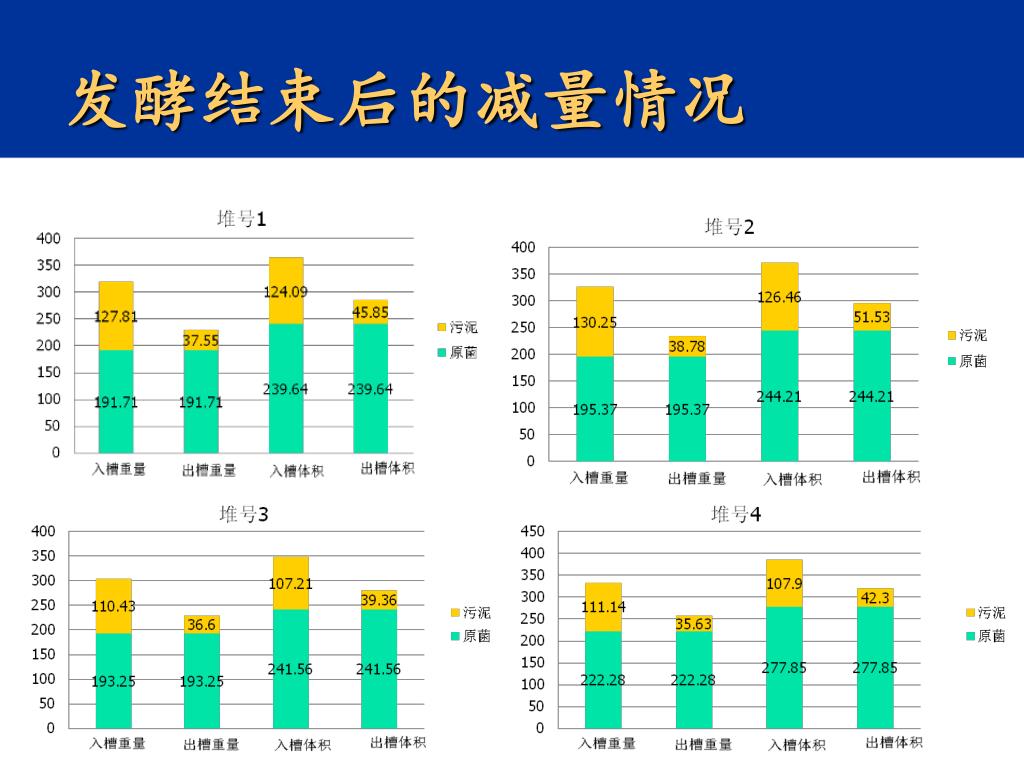

  13. 发酵结束后的减量情况

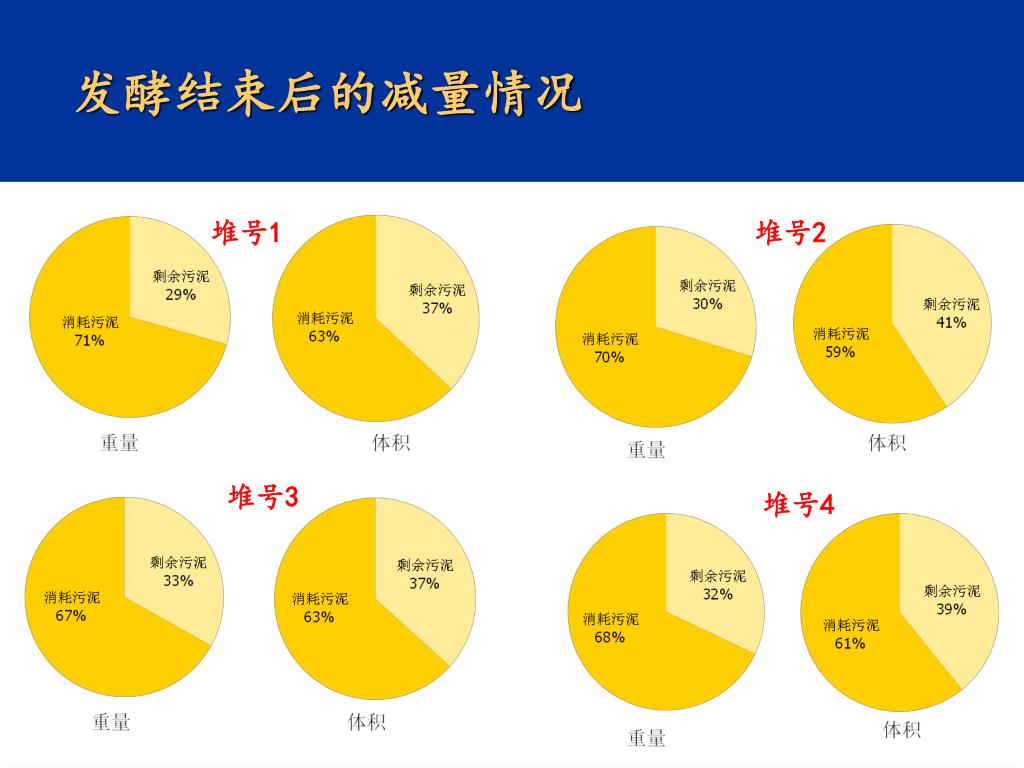

  14. 堆号1 堆号2 堆号3 堆号4 发酵结束后的减量情况

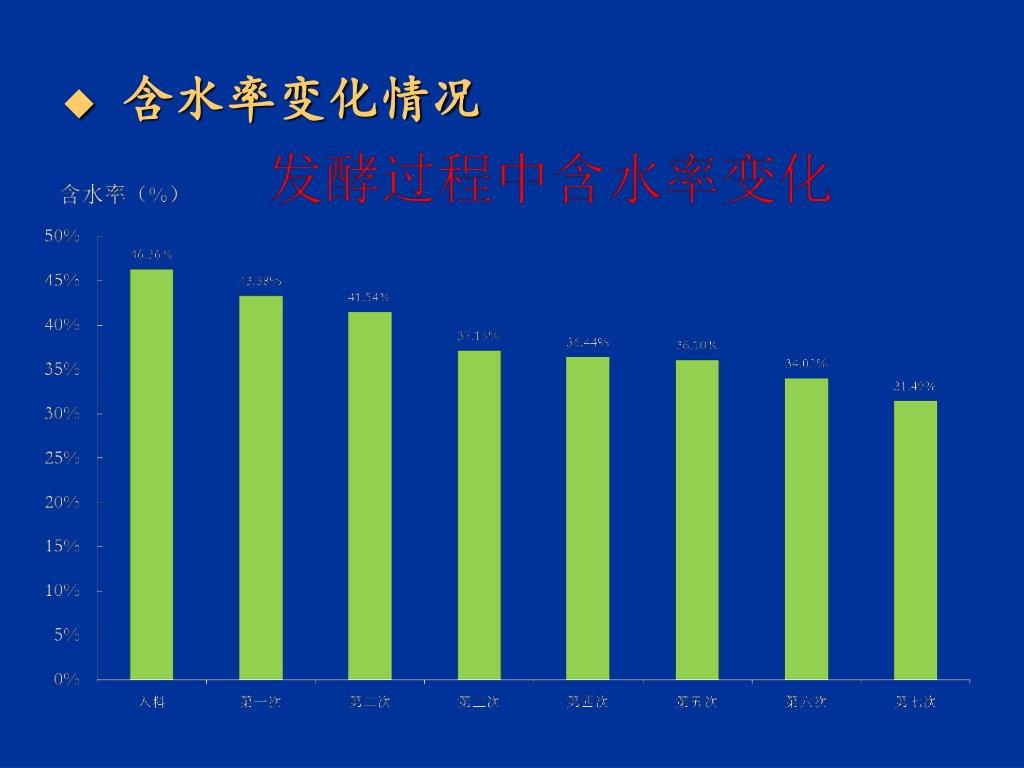

  15. 含水率变化情况

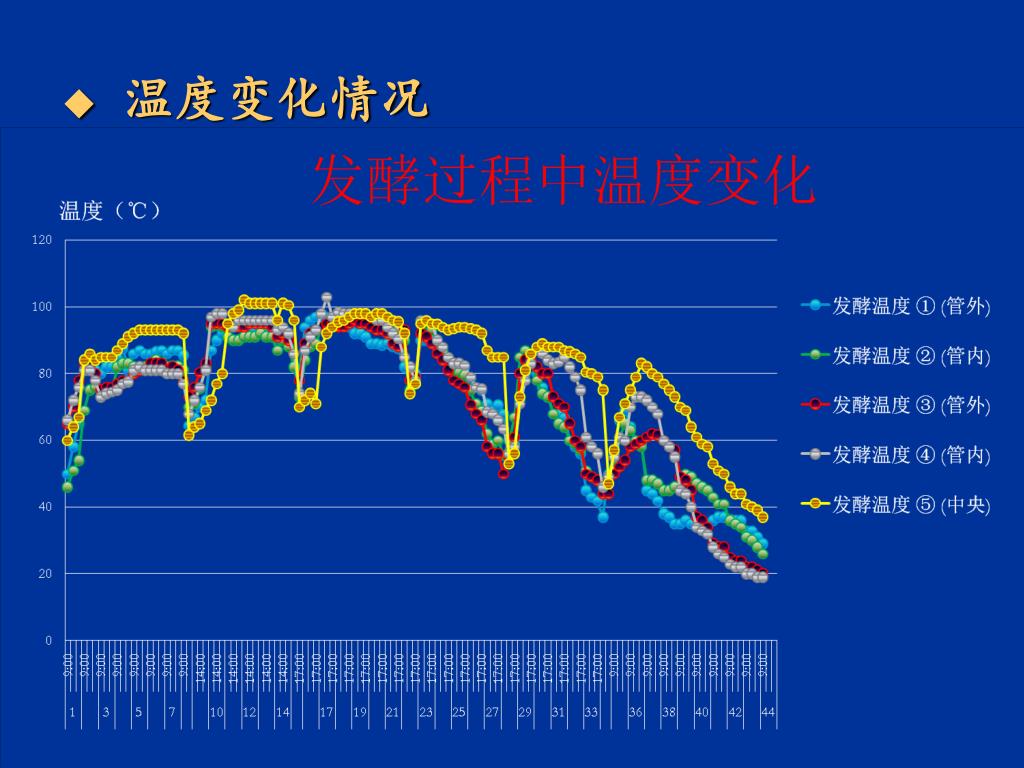

  16. 温度变化情况

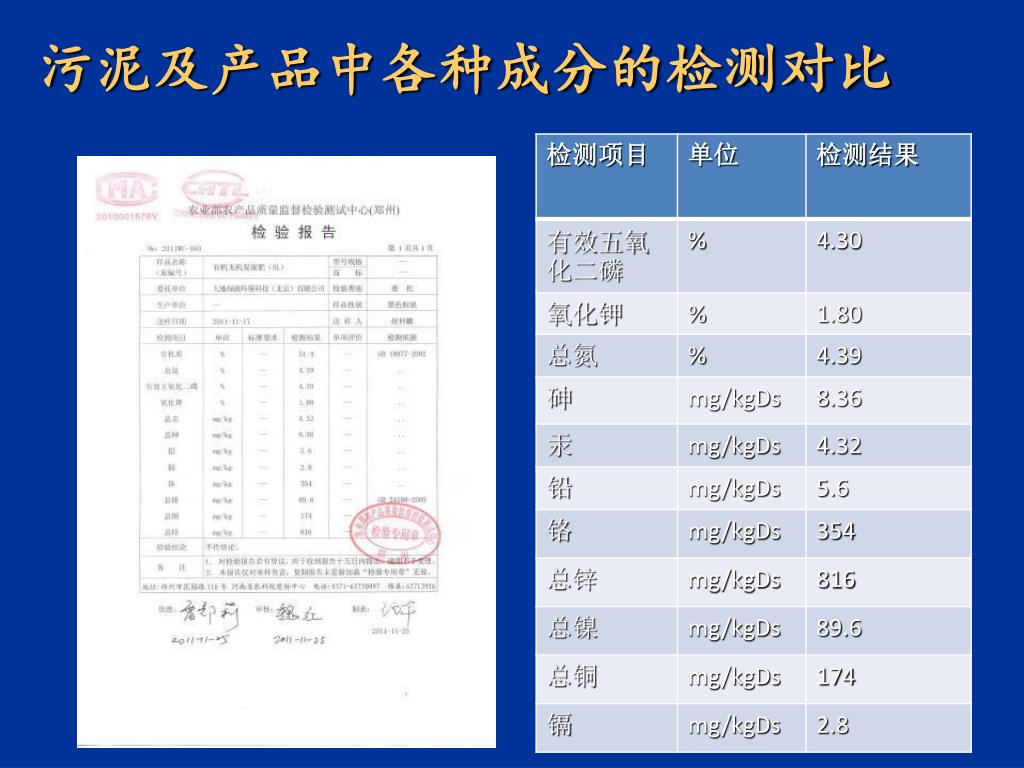

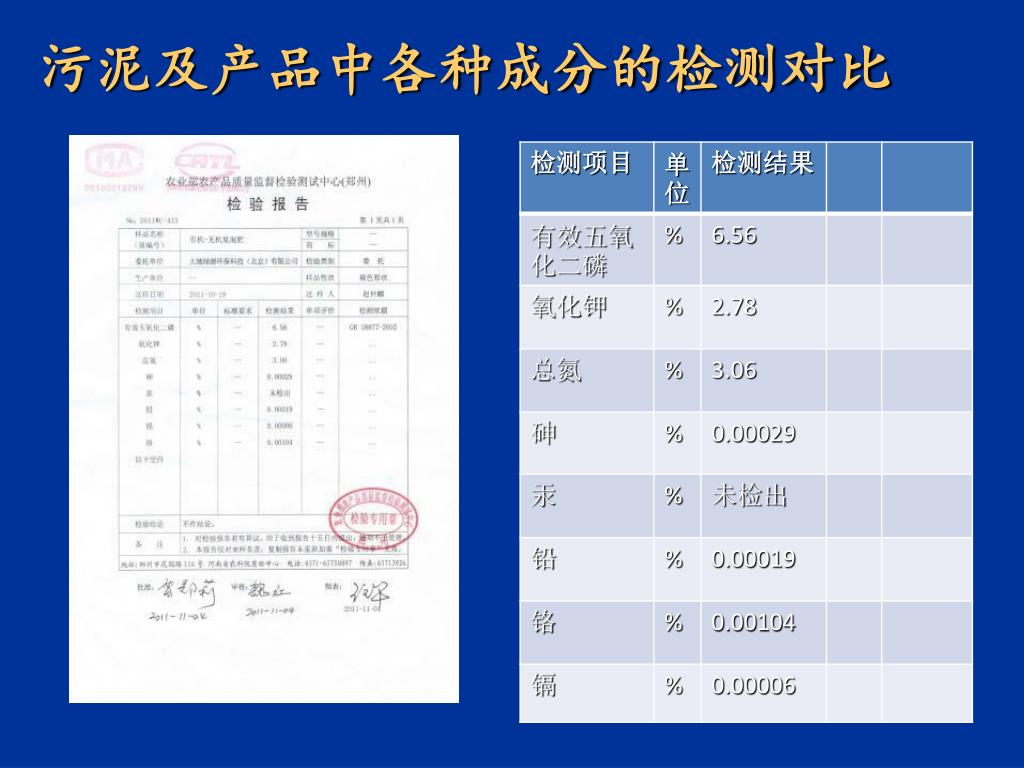

  17. 污泥及产品中各种成分的检测对比

  18. 污泥及产品中各种成分的检测对比

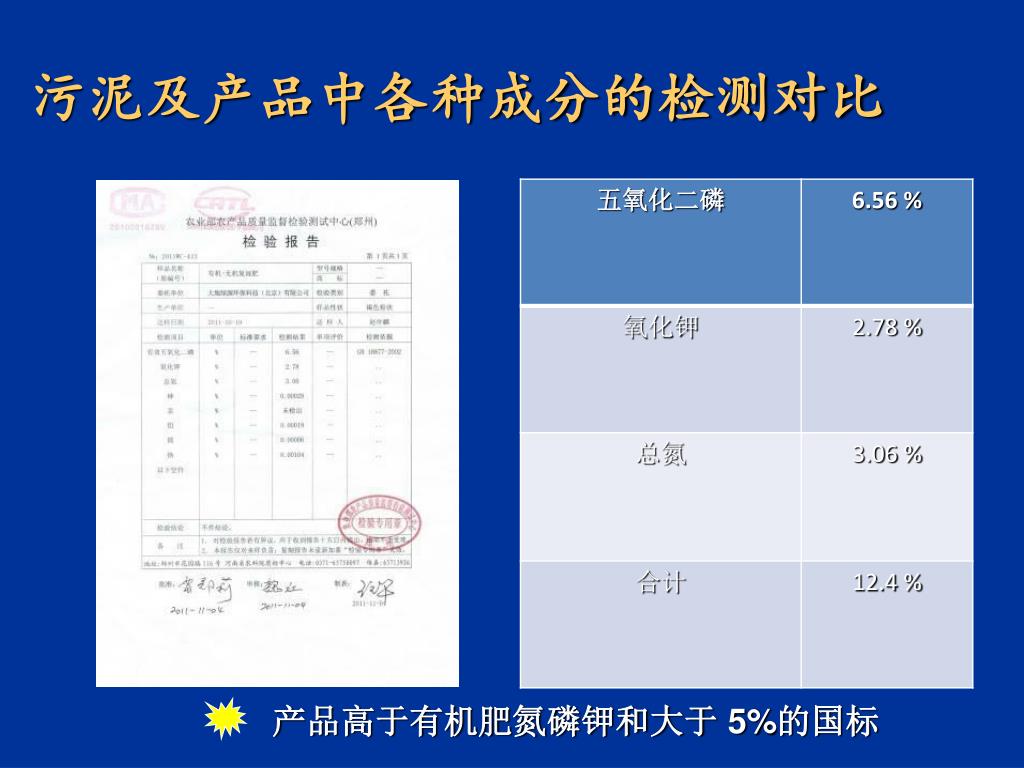

  19. 污泥及产品中各种成分的检测对比 产品高于有机肥氮磷钾和大于 5%的国标

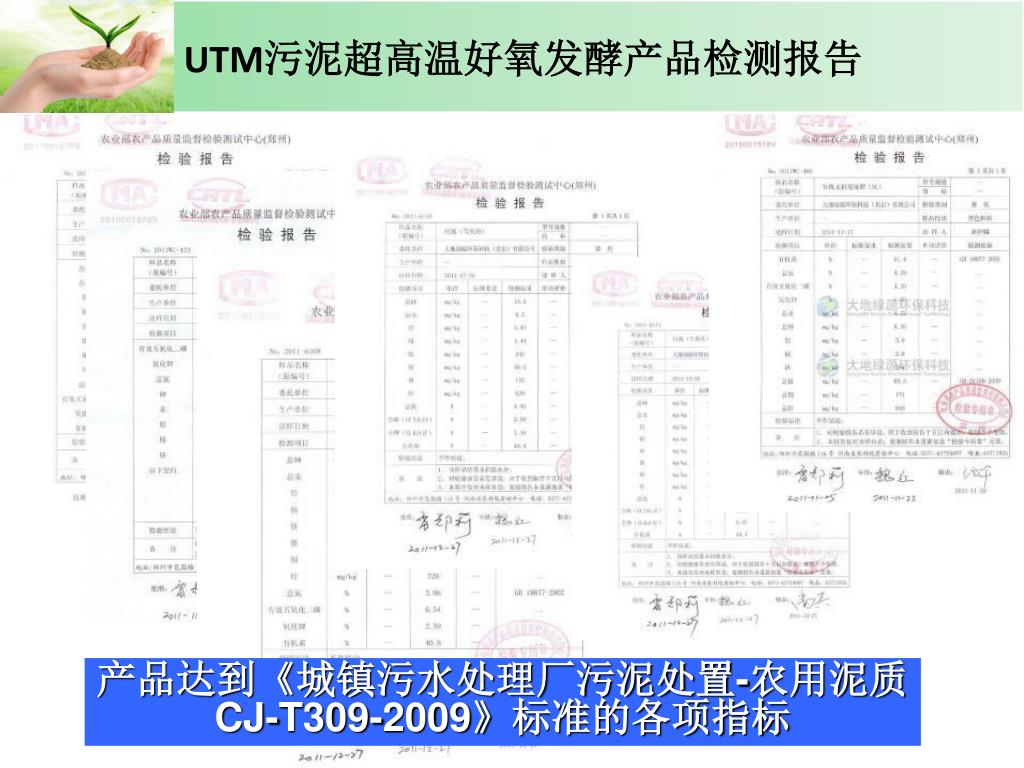

  20. UTM污泥超高温好氧发酵产品检测报告 产品达到《城镇污水处理厂污泥处置-农用泥质CJ-T309-2009》标准的各项指标

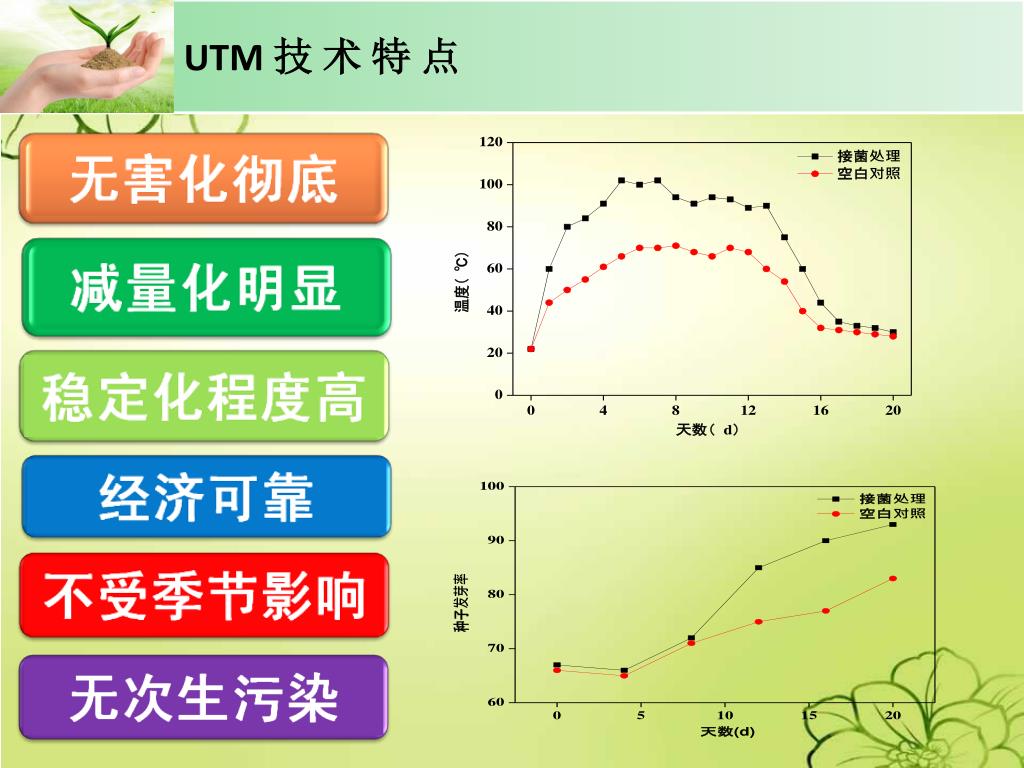

  21. UTM 技 术 特 点

  22. 处 理 对 象 枯 枝 落 叶 畜 禽 粪 便 城 镇 污 泥 工 业 污 泥 生 活 垃 圾 其它有机固体废物

  23. 发酵产品资源化利用

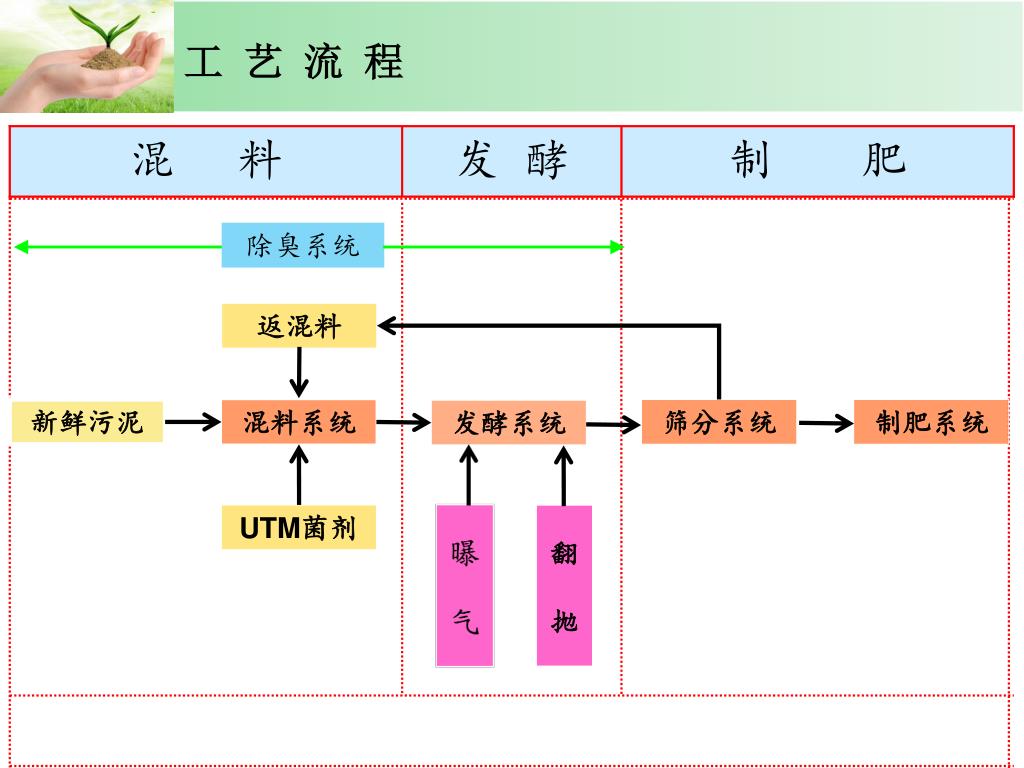

  24. 新鲜污泥 返混料 制肥系统 发酵系统 筛分系统 除臭系统 工 艺 流 程 翻 抛 UTM菌剂 混 料 发 酵 制 肥 混料系统

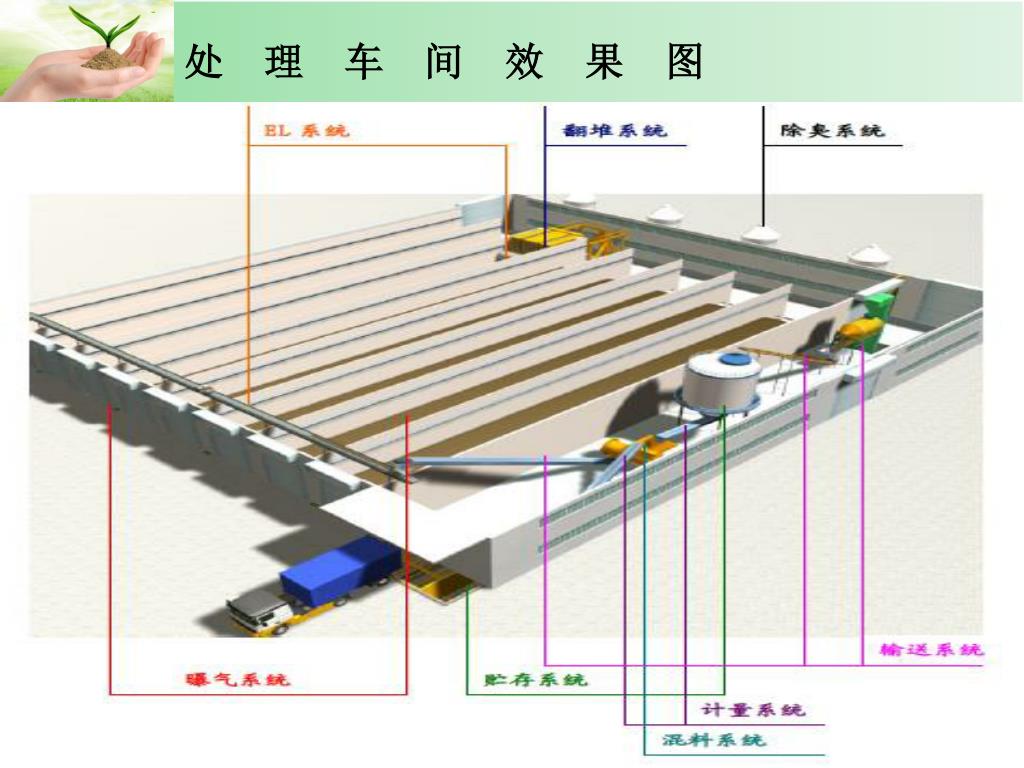

  25. 处 理 车 间 效 果 图

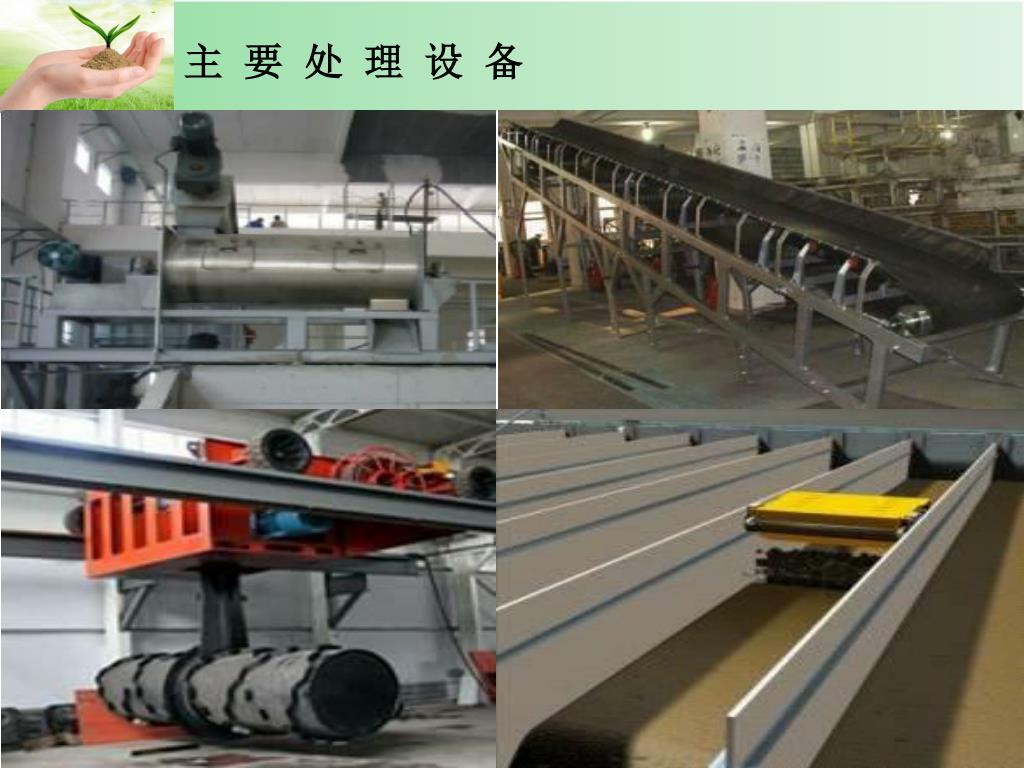

  26. 主 要 处 理 设 备

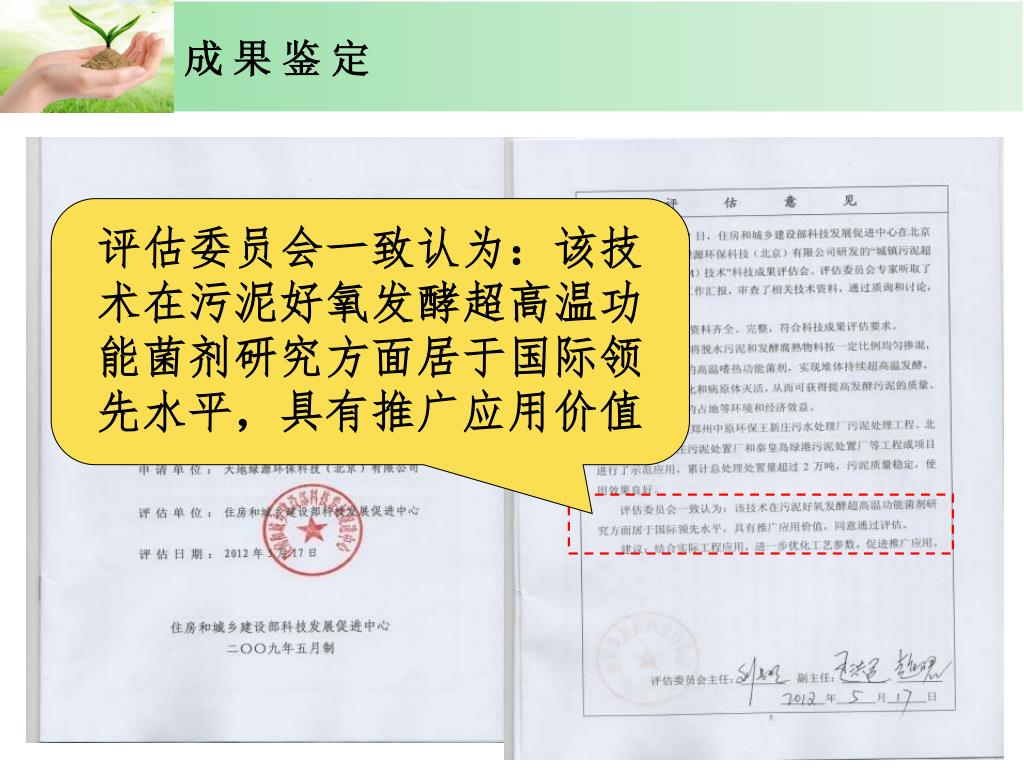

  27. 成 果 鉴 定 评估委员会一致认为：该技术在污泥好氧发酵超高温功能菌剂研究方面居于国际领先水平，具有推广应用价值

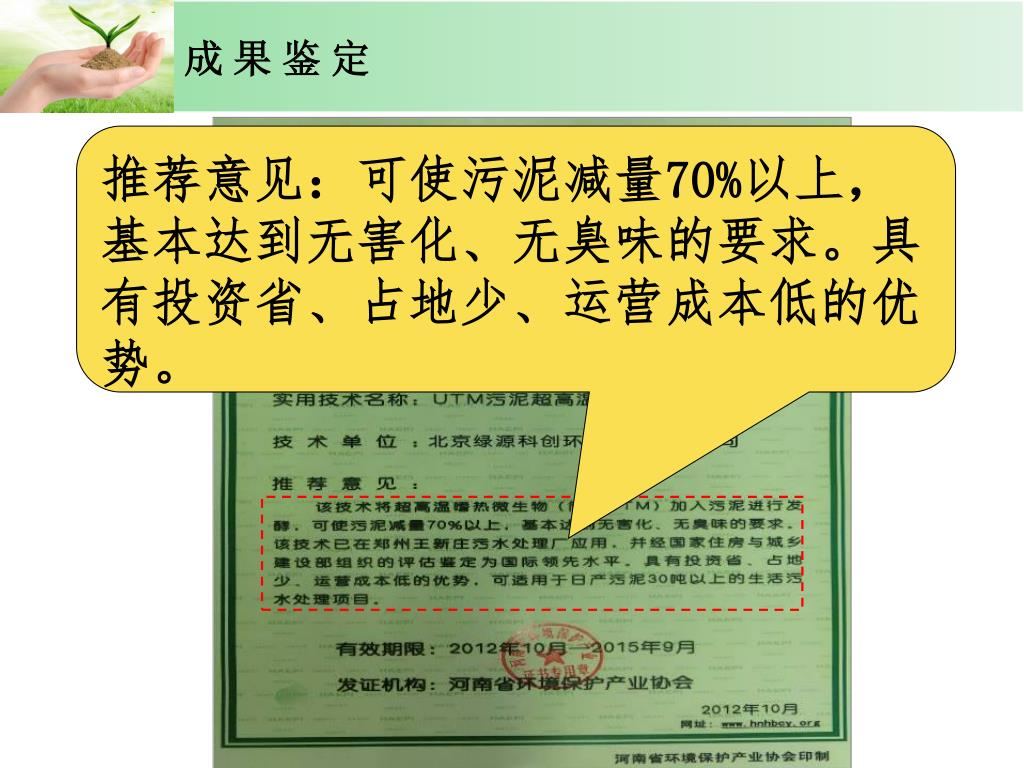

  28. 成 果 鉴 定 推荐意见：可使污泥减量70%以上，基本达到无害化、无臭味的要求。具有投资省、占地少、运营成本低的优势。

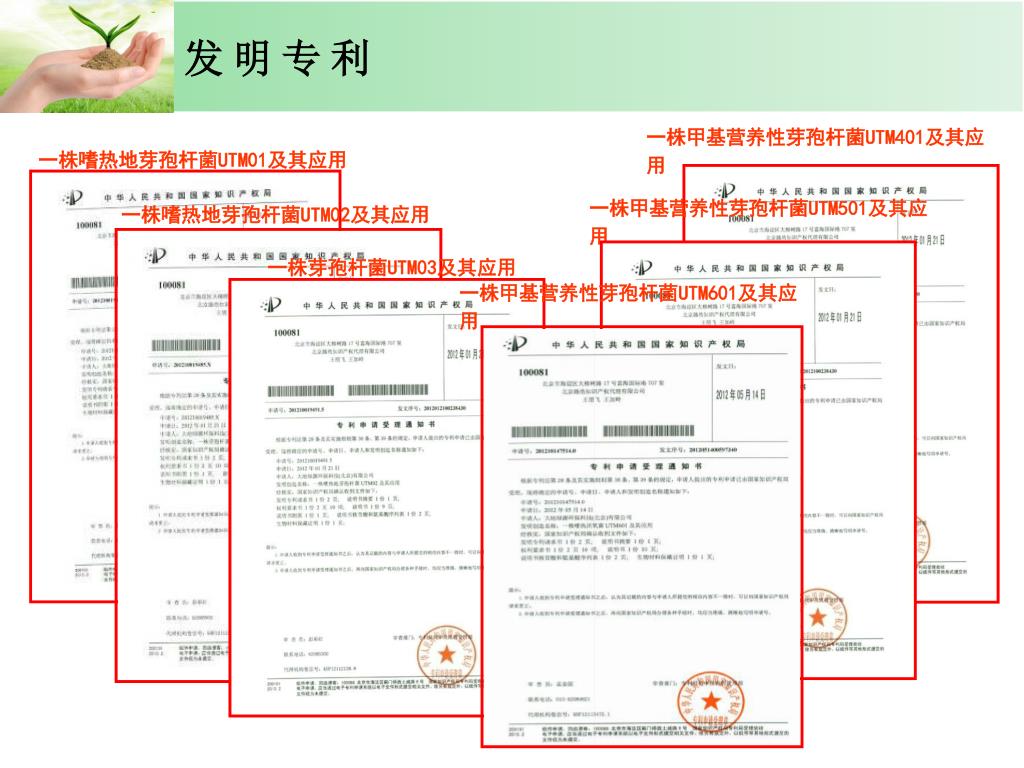

  29. 一株甲基营养性芽孢杆菌UTM401及其应用 一株嗜热地芽孢杆菌UTM01及其应用 一株嗜热地芽孢杆菌UTM02及其应用 一株甲基营养性芽孢杆菌UTM501及其应用 一株芽孢杆菌UTM03及其应用 一株甲基营养性芽孢杆菌UTM601及其应用 发 明 专 利

  30. 应用实例：郑州王新庄污水处理厂 处理规模：50t/d（湿污泥） 最高温度：102℃ 发酵槽 6mW×8.5mL×3.2mH×16个

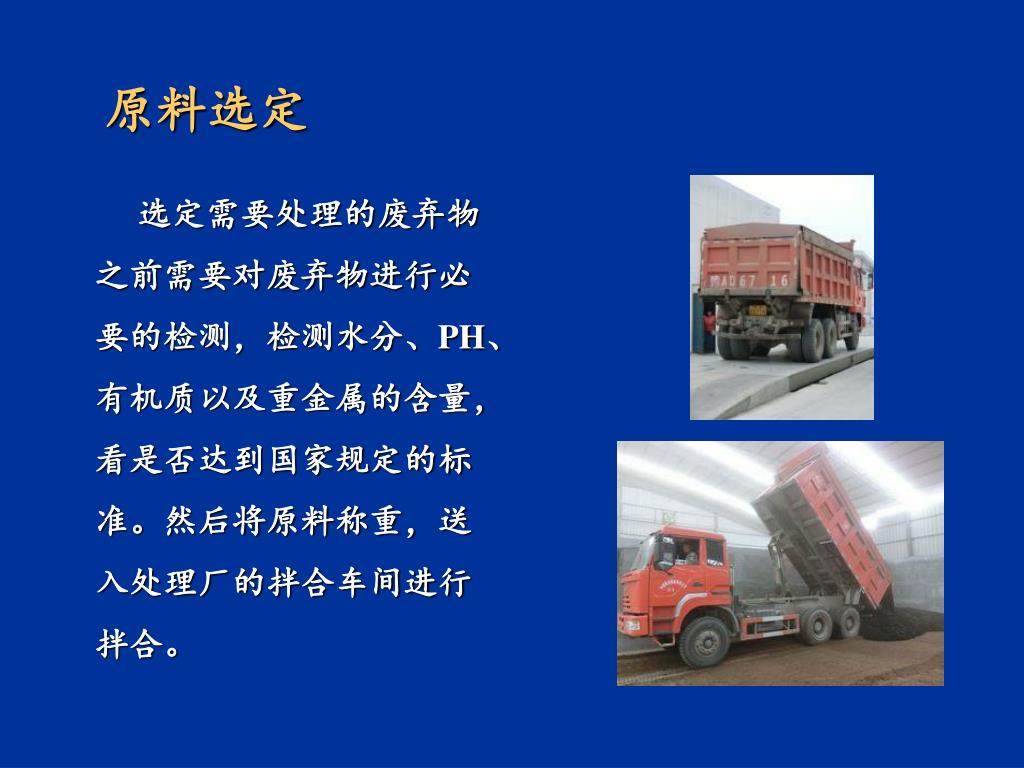

  31. 原料选定 选定需要处理的废弃物之前需要对废弃物进行必要的检测，检测水分、PH、有机质以及重金属的含量，看是否达到国家规定的标准。然后将原料称重，送入处理厂的拌合车间进行拌合。

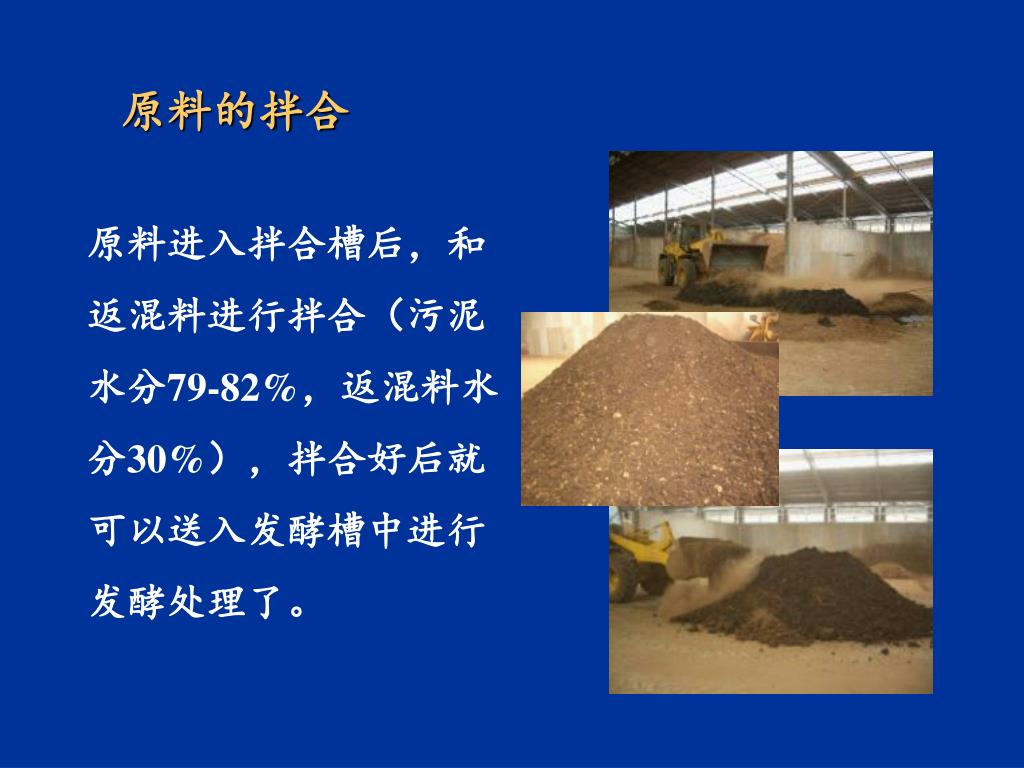

  32. 原料的拌合 原料进入拌合槽后，和返混料进行拌合（污泥水分79-82%，返混料水分30%），拌合好后就可以送入发酵槽中进行发酵处理了。

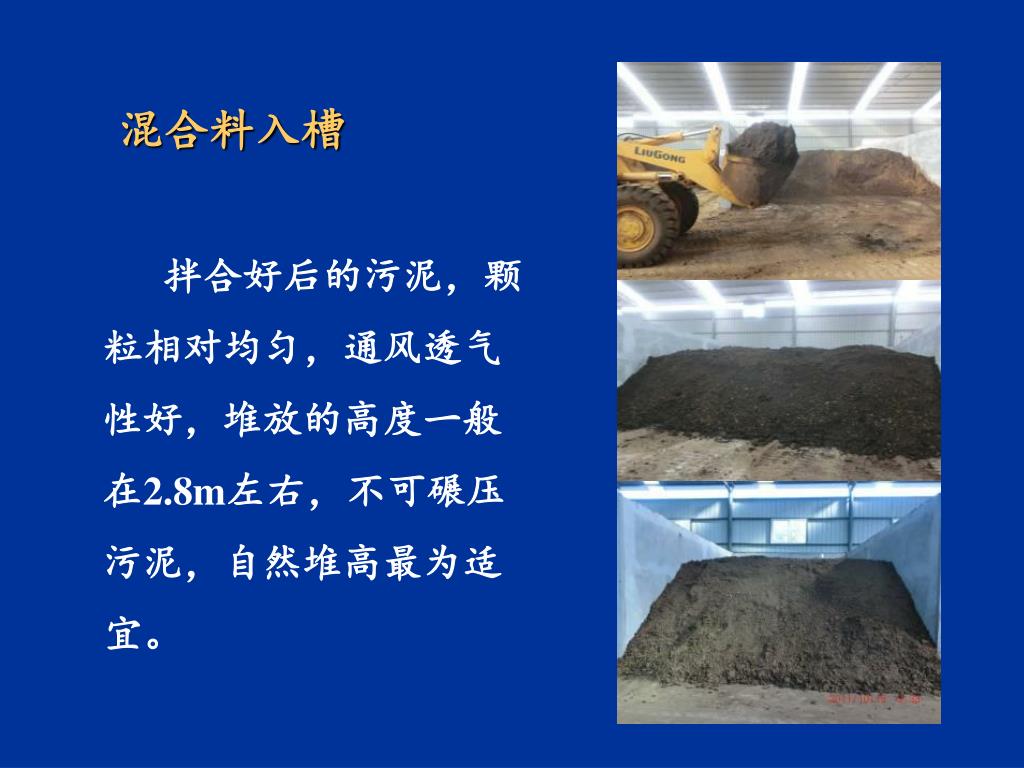

  33. 混合料入槽 拌合好后的污泥，颗粒相对均匀，通风透气性好，堆放的高度一般在2.8m左右，不可碾压污泥，自然堆高最为适宜。

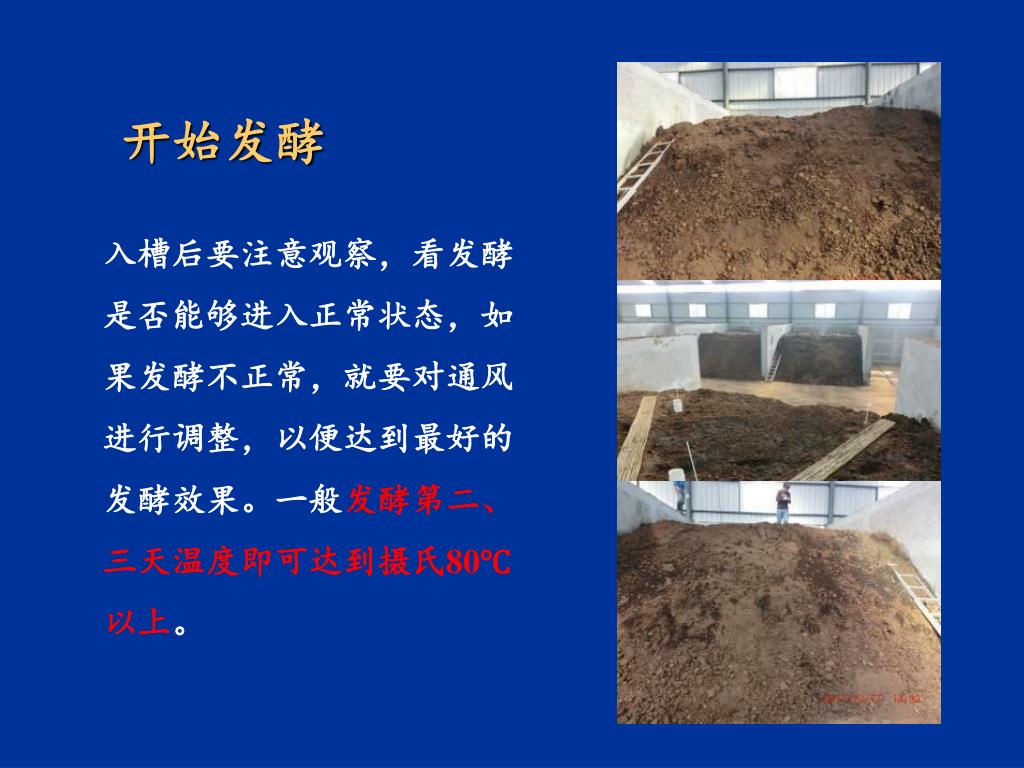

  34. 开始发酵 入槽后要注意观察，看发酵是否能够进入正常状态，如果发酵不正常，就要对通风进行调整，以便达到最好的发酵效果。一般发酵第二、三天温度即可达到摄氏80℃以上。

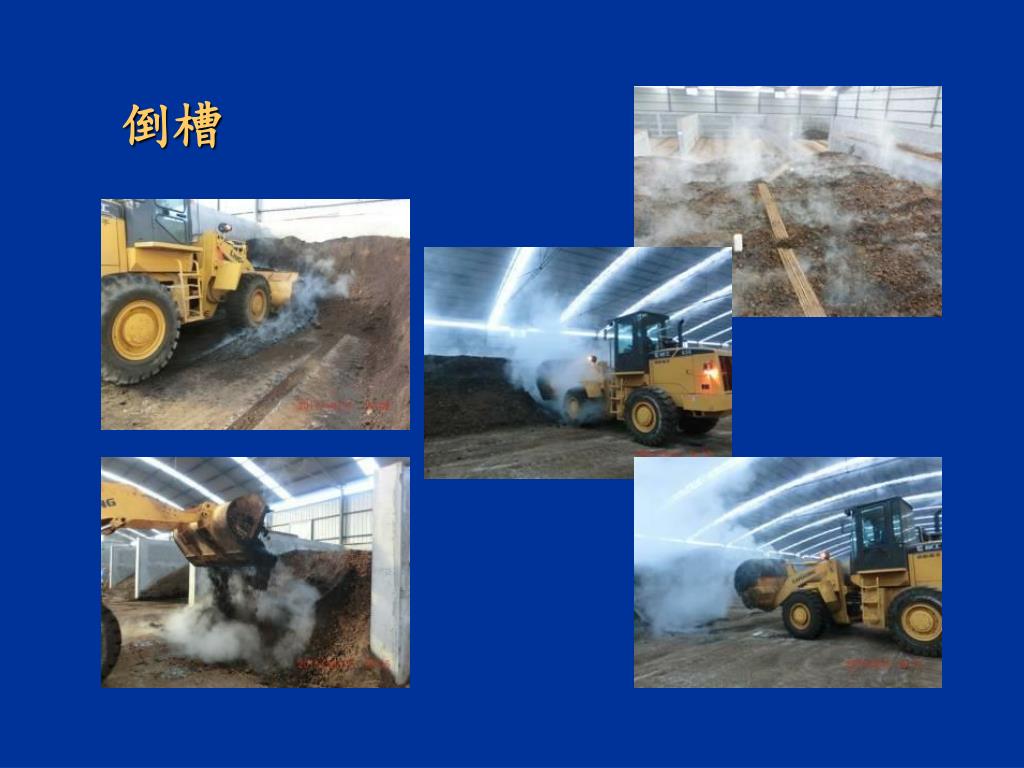

  35. 倒槽

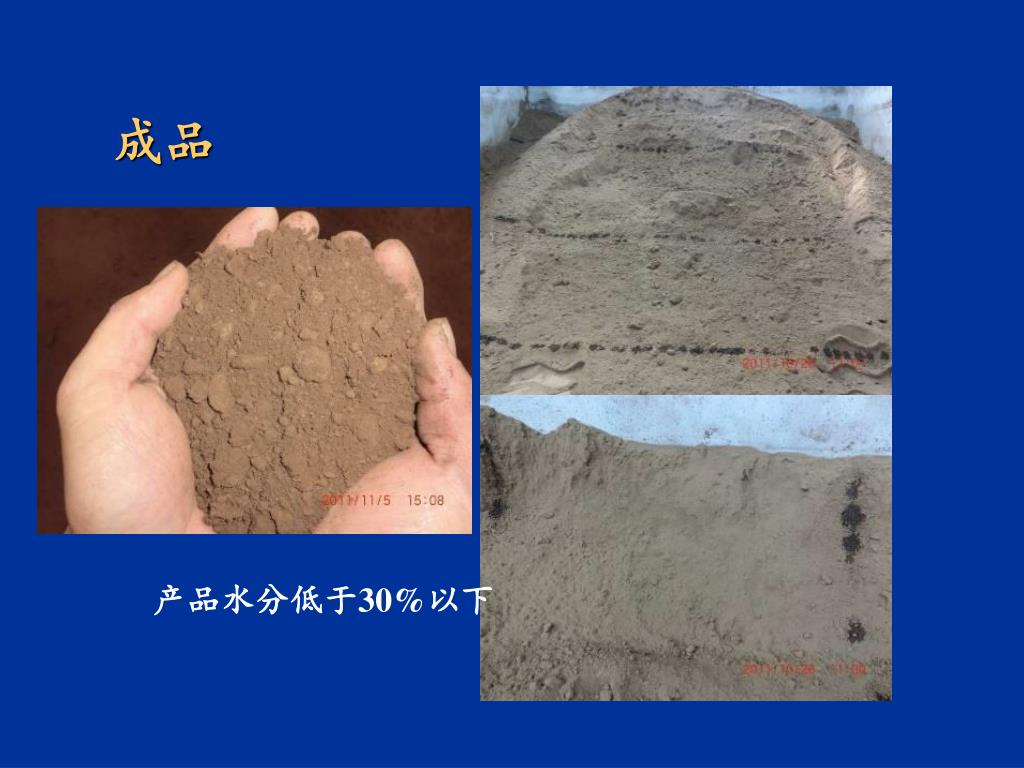

  36. 成品 产品水分低于30%以下

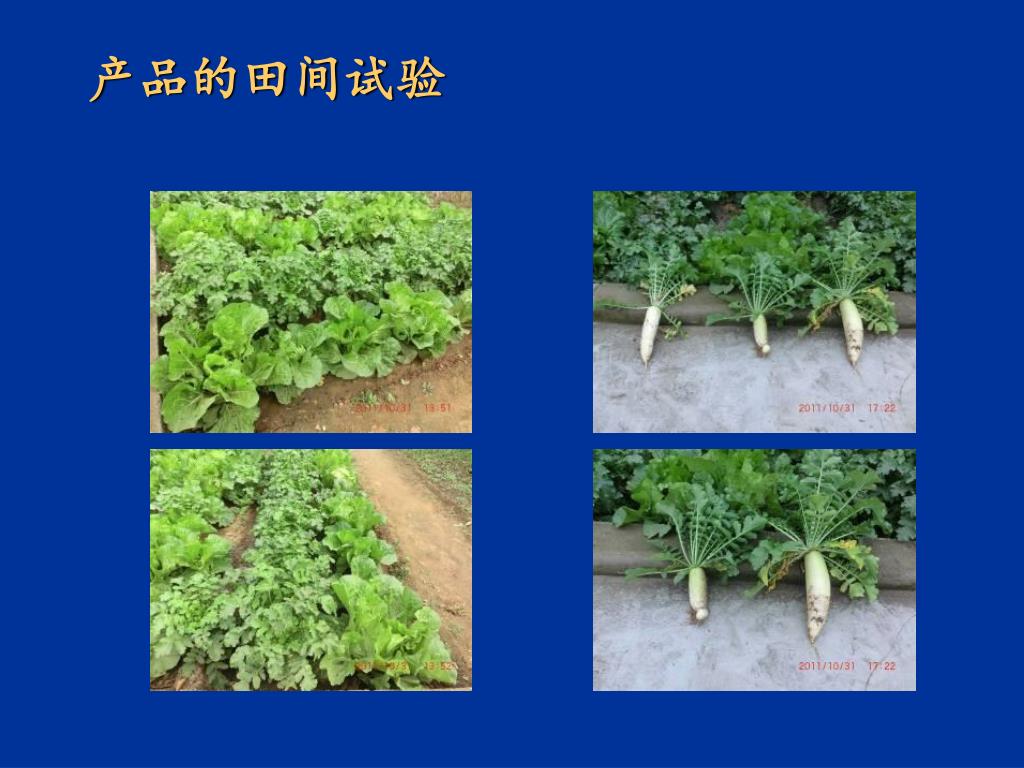

  37. 产品的田间试验

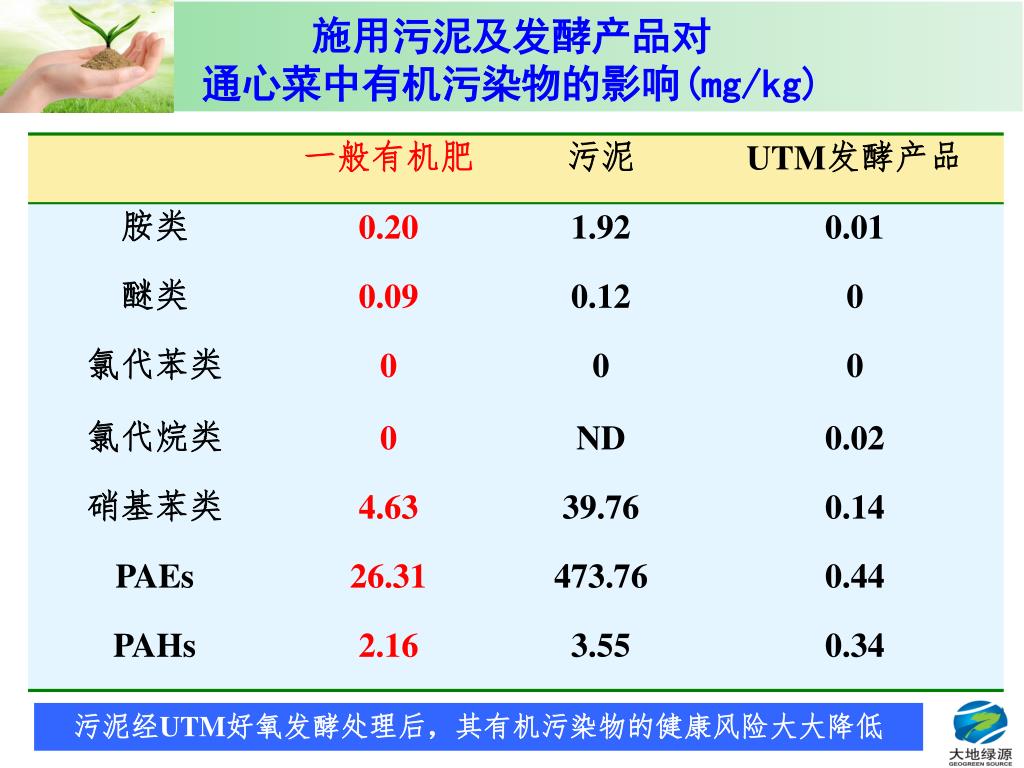

  38. 施用污泥及发酵产品对 通心菜中有机污染物的影响(mg/kg) 污泥经UTM好氧发酵处理后，其有机污染物的健康风险大大降低

  39. 应用实例：北京排水集团庞各庄污泥处置厂 高温：条垛堆体温度81℃

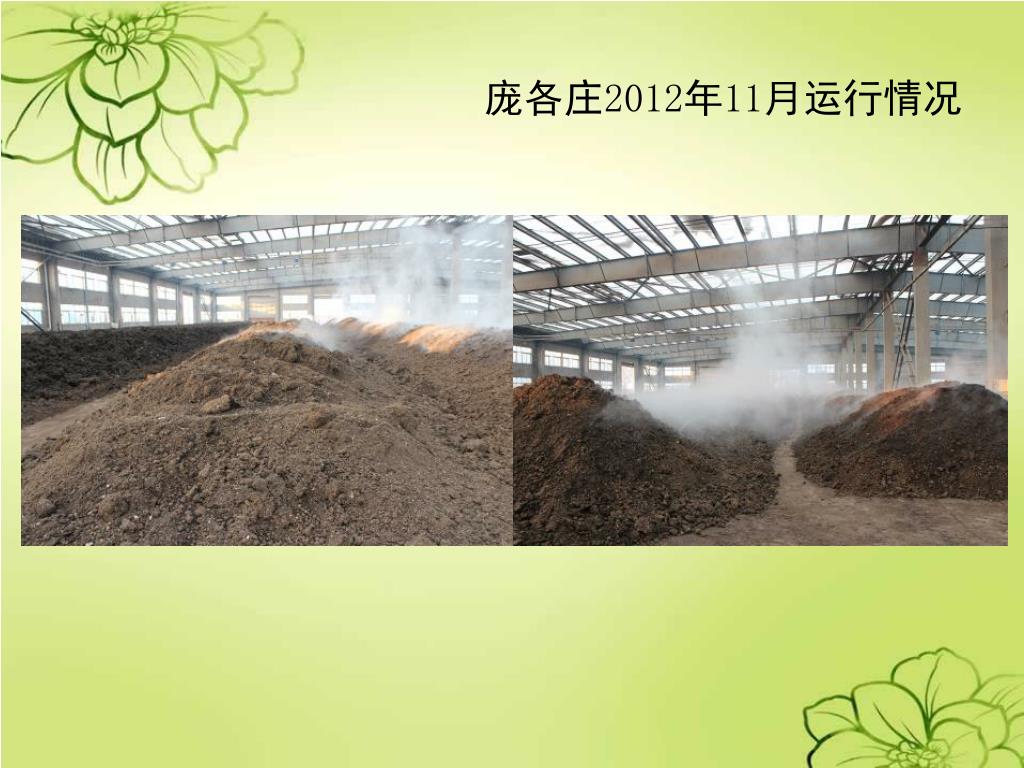

  40. 庞各庄2012年11月运行情况

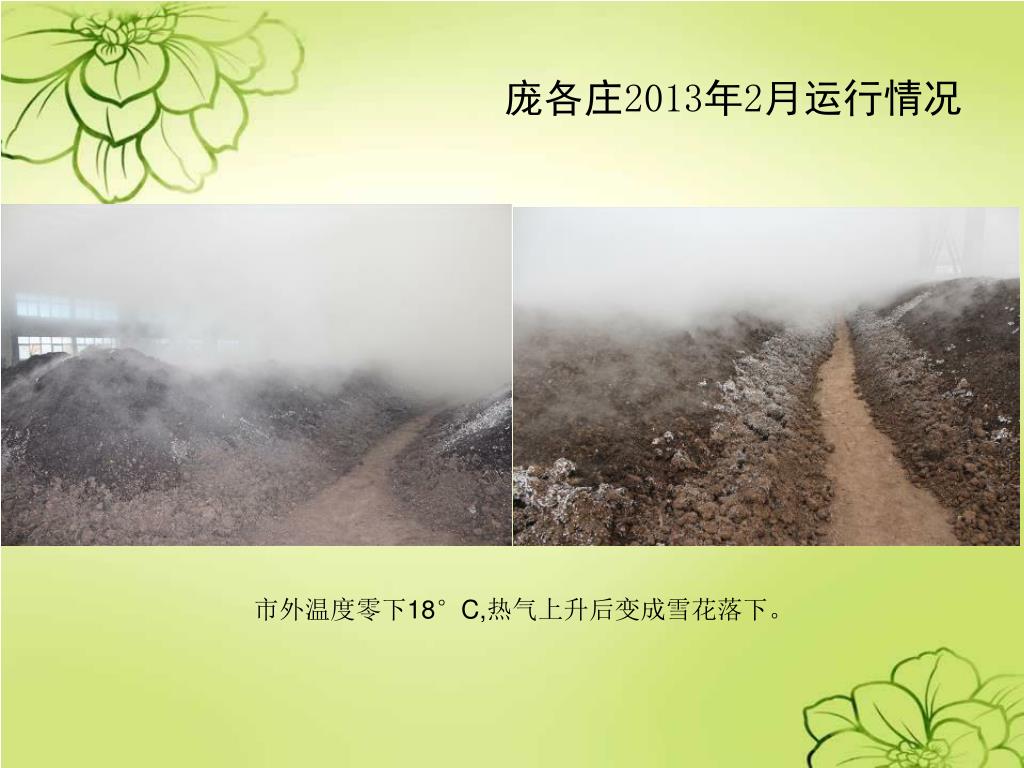

  41. 庞各庄2013年2月运行情况 市外温度零下18°C,热气上升后变成雪花落下。

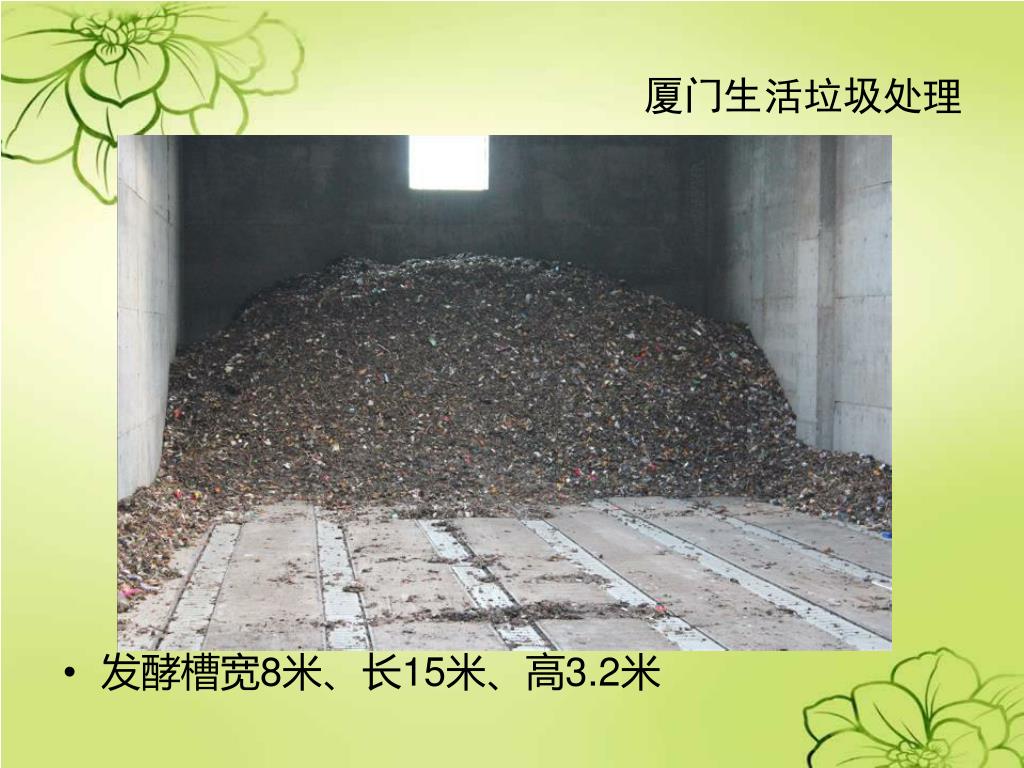

  42. 厦门生活垃圾处理 • 发酵槽宽8米、长15米、高3.2米

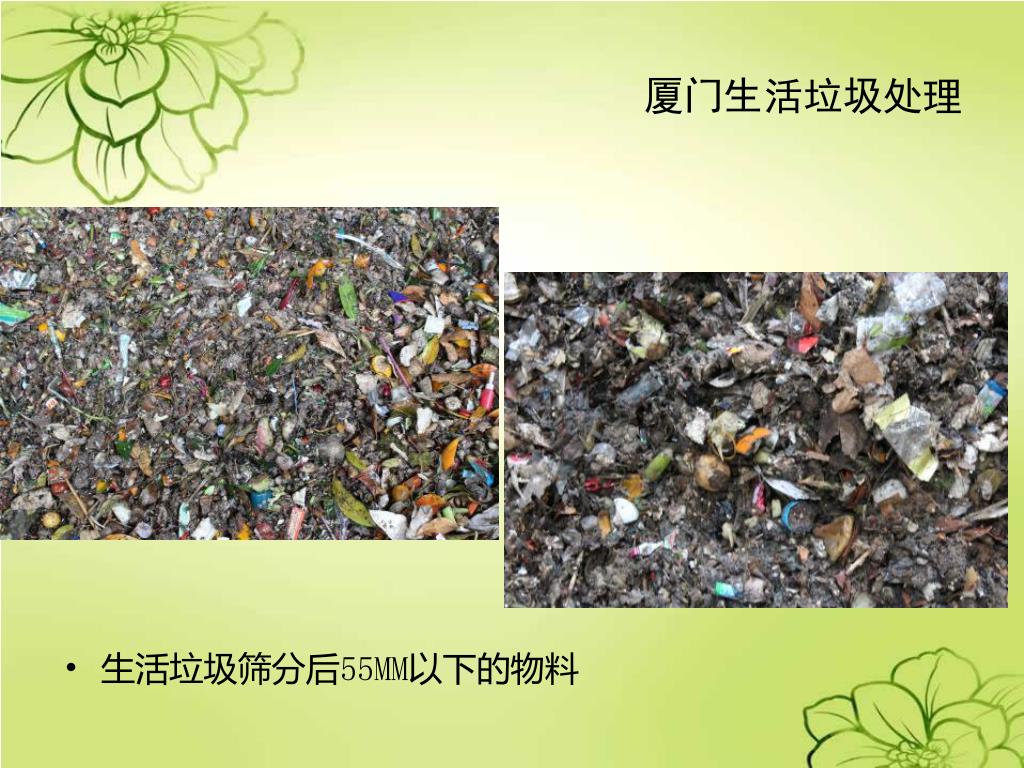

  43. 厦门生活垃圾处理 • 生活垃圾筛分后55MM以下的物料

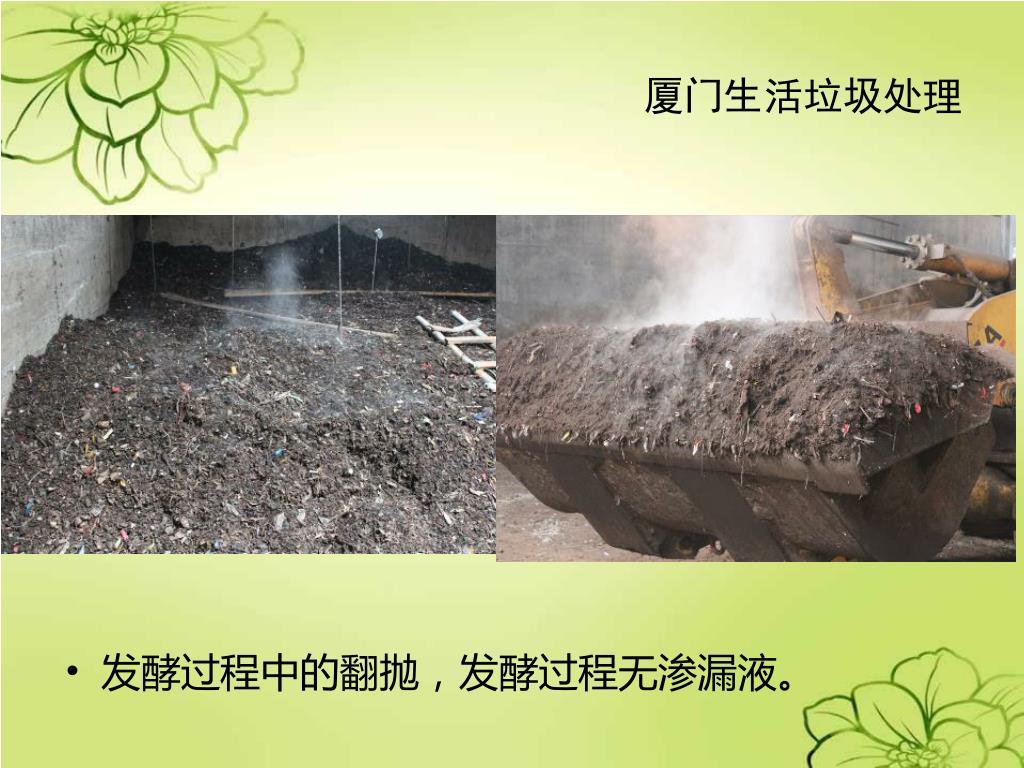

  44. 厦门生活垃圾处理 • 发酵过程中的翻抛，发酵过程无渗漏液。

  45. 厦门生活垃圾处理 • 发酵结束后对产品进行检测

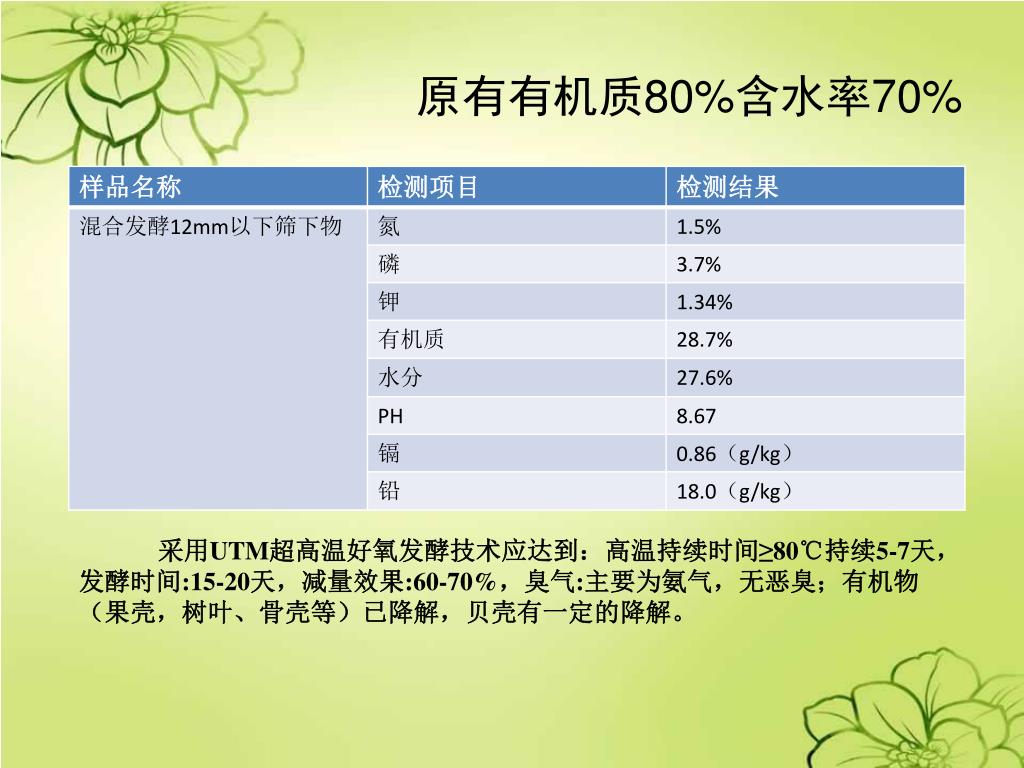

  46. 原有有机质80%含水率70% 采用UTM超高温好氧发酵技术应达到：高温持续时间≥80℃持续5-7天，发酵时间:15-20天，减量效果:60-70%，臭气:主要为氨气，无恶臭；有机物（果壳，树叶、骨壳等）已降解，贝壳有一定的降解。

  47. 合 作 模 式 采取灵活的合作方式： BOT、合资合作、TOT、委托运营、 技术服务等

  48. 谢 谢 邮箱：xyb66n@163.com 电话：18638784163
