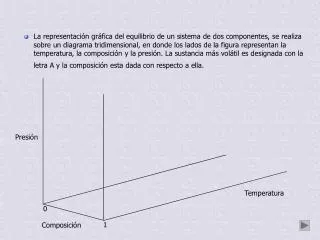

  1. La representación gráfica del equilibrio de un sistema de dos componentes, se realiza sobre un diagrama tridimensional, en donde los lados de la figura representan la temperatura, la composición y la presión. La sustancia más volátil es designada con la letra A y la composición esta dada con respecto a ella. Presión Temperatura 0 1 Composición

  2. El plano presión - temperatura que parte de la arista de composición uno, es el correspondiente a la sustancia A pura, mientras que el de composición cero se refiere a B puro. En cada uno de estos planos que forman caras antagónicas de la figura, se pueden representar las curvas de presión de vapor de A y de B puros, dichas líneas partirán desde el punto triple de cada sustancia (PTA y PTB) hasta su punto crítico respectivo (PCA y PCB). Por debajo de esas líneas en el respectivo plano de presión contra temperatura la sustancia estará como vapor y por encima de las mismas cada sustancia se encontrará como líquido puro. PCB PCA Presión PB PA Líquido Vapor Temperatura PTB PTA 0 B puro 1 Composición A puro

  3. Una superficie doble extendida desde una curva de presión de vapor a la otra, formará un espacio en el cual estarán representadas las diferentes mezclas posibles de A y B (desde x = 0 hasta x = 1), las cuales estarán en equilibrio líquido vapor. Las mezclas de cada composición tendrán sus respectivos puntos críticos, cerrando de esta manera la superficie formada por las curvas de presión de vapor entre los puntos PCA y PCB. Las mezclas que se encuentren arriba de el espacio de equilibrio se encontrarán en el estado líquido, mientras que las que se encuentren por debajo de ella estarán en estado gaseoso. PCB PCA Presión PB Líquido PA Gas PTB Temperatura PTA 0 1 Composición

  4. Si se traza un plano paralelo a cualquier cara del poliedro, por ejemplo al plano temperatura - composición, la propiedad excluída, en este caso la presión, será constante a través de toda la superficie del plano trazado, y su valor dependerá de dónde corta el plano su eje. Cuando planos paralelos a las caras de temperatura o presión versus concentración, pasan a través del espacio del equilibrio lo cortan, dando lugar a superficies de equilibrio vapor - líquido a presión o temperatura constante según sea el caso. Posteriormente, cada uno de estos cortes pueden ser representados en un plano bidimensional. PCB PCA Presión PB PA PTB Temperatura PTA 0 1 Composición
