  1. Newton klas 4V H3 Lichtbeelden

  2. Voortbeweging Licht beweegt zich voort in rechte lijnen: stralen. Schaduw ontstaat als een ondoorzichtig voorwerp de baan van het licht verspert. Hele grote zwaartekracht kan lichtstralen een beetje afbuigen. ster

  3. Optische eigenschappen Als licht op een voorwerp valt, treden er drie verschijnselen op: Reflectie (spiegeling) Absorptie (opname) Refractie (breking)

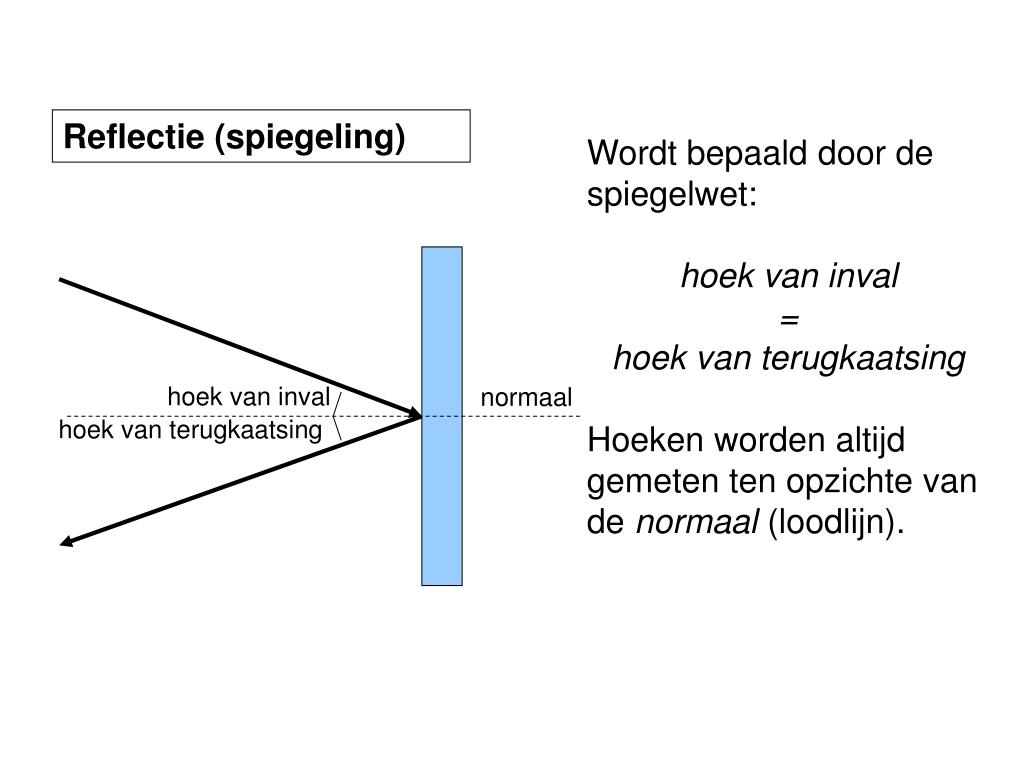

  4. Periode 2 LICHT & GELUID Samenvatting Reflectie (spiegeling) Wordt bepaald door de spiegelwet: hoek van inval = hoek van terugkaatsing Hoeken worden altijd gemeten ten opzichte van de normaal (loodlijn). hoek van inval normaal hoek van terugkaatsing

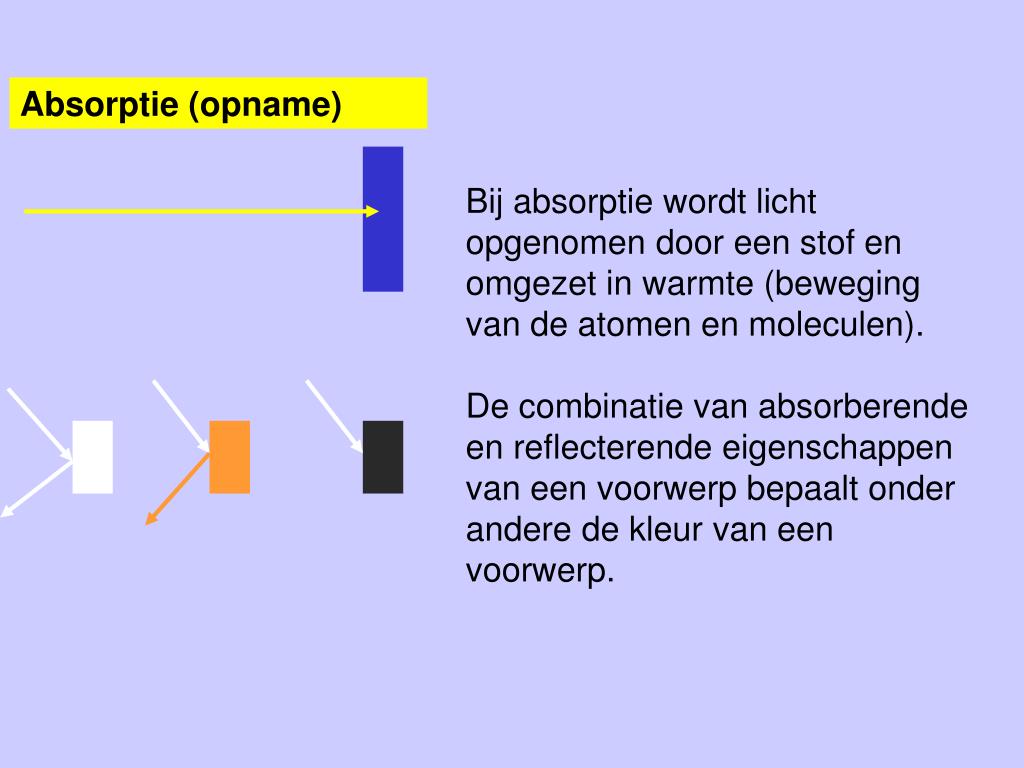

  5. Absorptie (opname) Bij absorptie wordt licht opgenomen door een stof en omgezet in warmte (beweging van de atomen en moleculen). De combinatie van absorberende en reflecterende eigenschappen van een voorwerp bepaalt onder andere de kleur van een voorwerp.

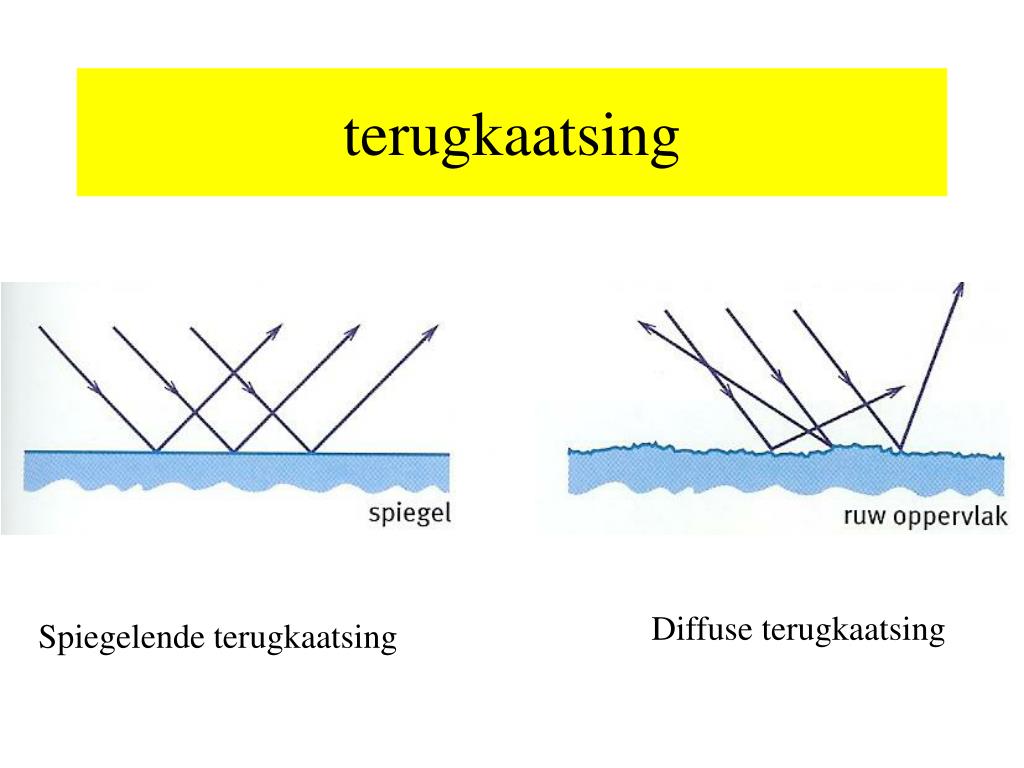

  6. terugkaatsing Diffuse terugkaatsing Spiegelende terugkaatsing

  7. Op het grensvlak tussen twee stoffen met verschillende optische eigenschappen verandert de lichtstraal dan van richting. De richtingsverandering wordt bepaald door de brekingsindex en de Wet van Snellius: Refractie (breking) normaal r i Medium 2 Medium 1

  8. Tweede vorm van breking Bij breking van de normaal af (van een dichtere naar een dunnere stof) is de hoek van breking (r) groter dan de hoek van inval (i). In dit geval treedt breking op tot maximaal de grenshoek. Bij een grotere hoek van inval treedt totale reflectie op. Voor de grenshoek geldt: sin(g) = n21 Medium 2 Medium 1

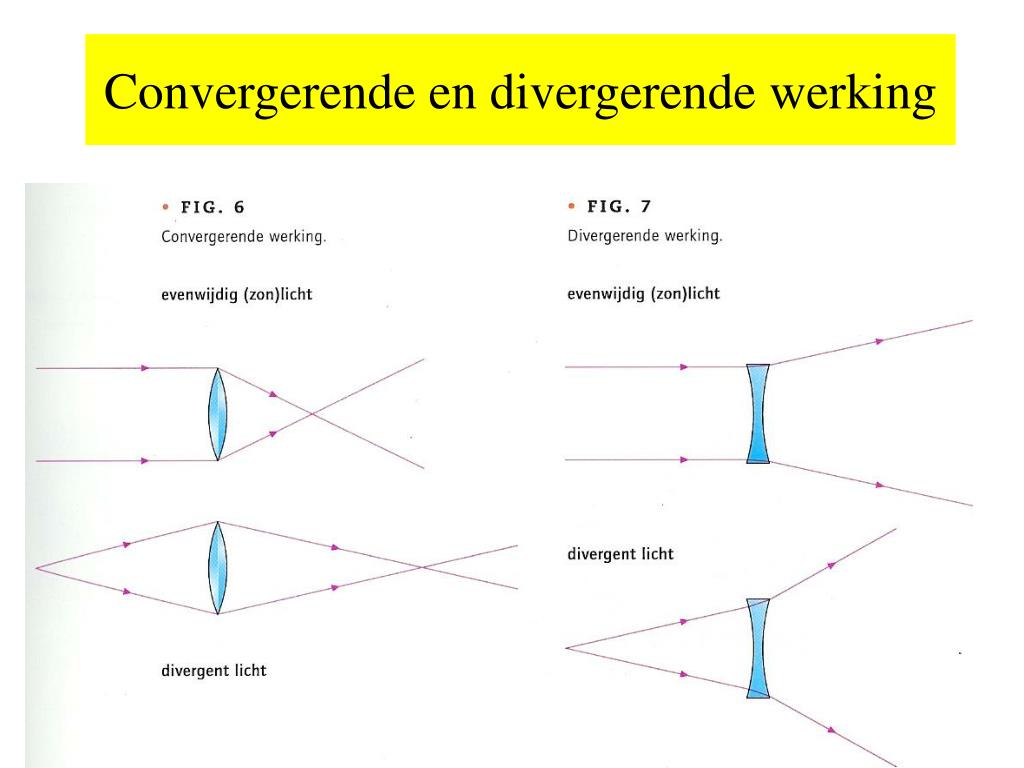

  9. Convergerende en divergerende werking

  10. De lenzenformule

  11. Voorbeeld: v =15cm; f=12cm Bereken b. Aanslaan op rekenmachine geeft 0,0166667

  12. Lenzen + Met een +-teken geven we aandat het om een positieve, dusconvergerende lens gaat. De sterkte van de lens wordtaangeduid door aan beidezijden het brandpunt van de lens weer te geven. De hoofdas door het optischmidden van de lens Een lampje in punt L Een lens L hoofdas F F

  13. 90° 1e constructie-straal + De lichtstraal gaat vervolgens verder door het brandpunt aan de andere zijde van de lens. De lichtstraal valt loodrecht in op de lens. L hoofdas F F

  14. 90° 2e constructie-straal + De 2e constructiestraal is de straal die precies door het optisch midden van de lens gaat. Deze straal gaat aan de andere kant van de lens gewoon rechtdoor. L hoofdas F F

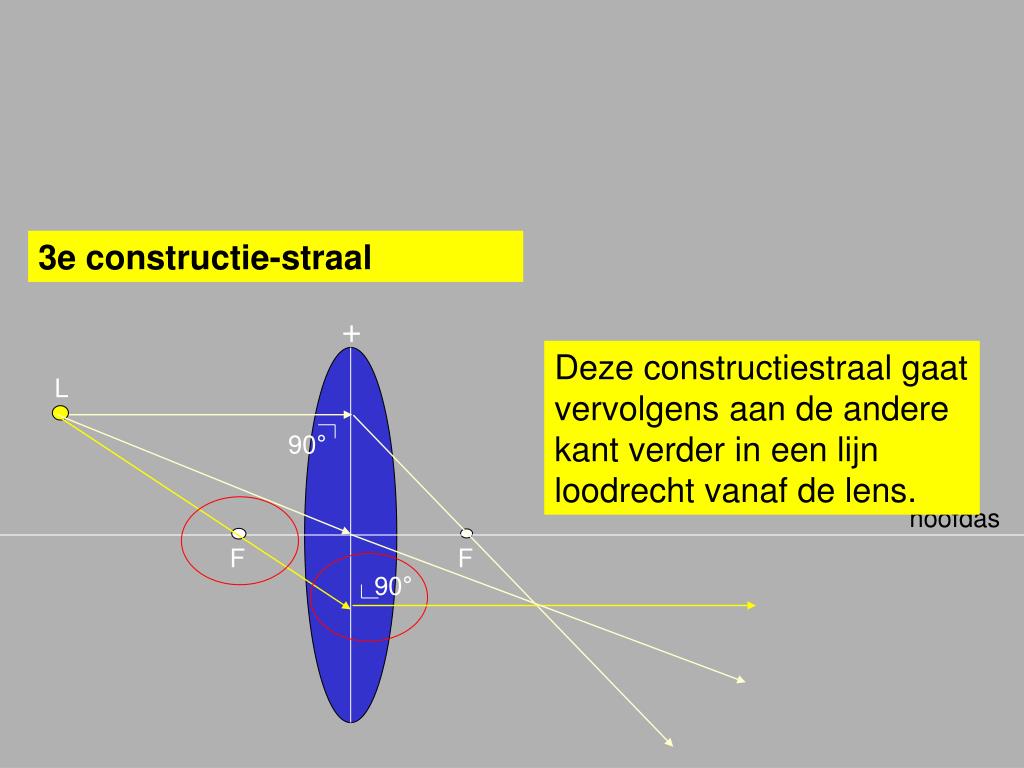

  15. 90° 90° 3e constructie-straal + De laatste constructiestraal gaat eerst door het linker brandpunt F en valt dan op de lens. Deze constructiestraal gaat vervolgens aan de andere kant verder in een lijn loodrecht vanaf de lens. L hoofdas F F

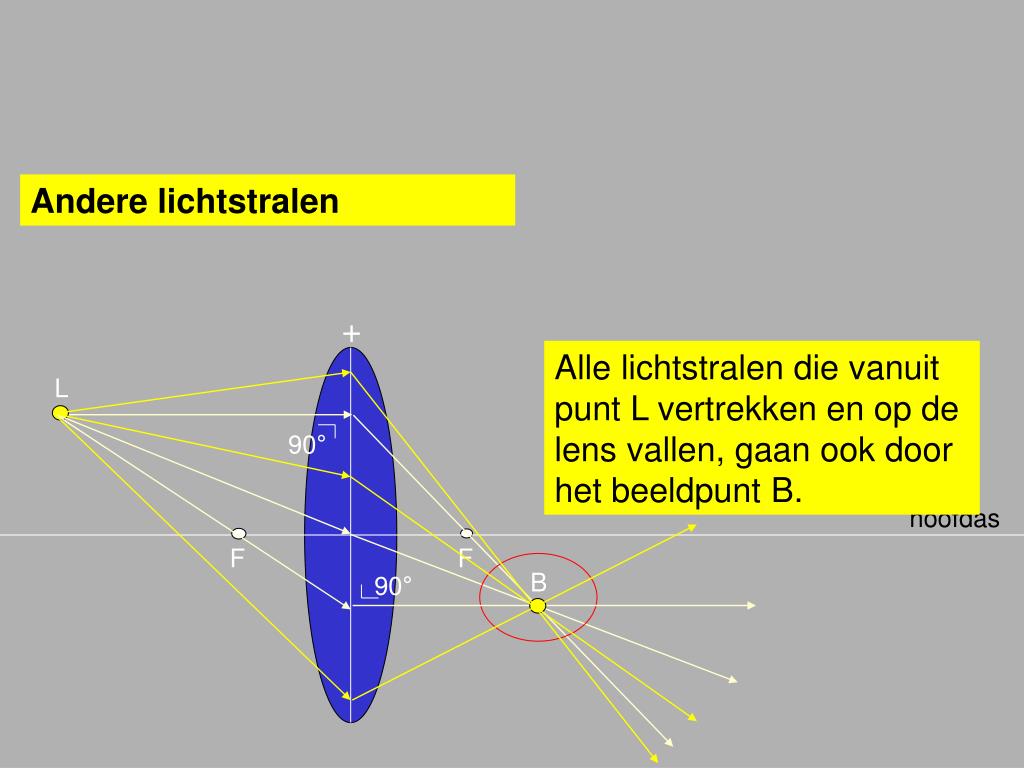

  16. 90° 90° Andere lichtstralen + Alle lichtstralen die vanuit punt L vertrekken en op de lens vallen, gaan ook door het beeldpunt B. L hoofdas F F B

  17. Afstanden bij lenzen Om b uit te rekenen, als je v en f kent gebruik je: f f Om v uit te rekenen, als je b en f kent gebruik je: De lenzenwet wordt echter meestal zo geschreven: De beeldafstand f is de afstand tussen de middellijn van de lens en een evenwijdige lijn door B. Om f uit te rekenen, als je v en b kent gebruik je: De voorwerpsafstand v is de afstand tussen de middellijn van de lens en een evenwijdigd lijn door L. De brandpuntsafstand f is de afstand tussen de middellijn van de lens en een evenwijdige lijn door F. L F F B hoofdas v b

  18. 3 constructiestralen De controlestraal gaat voor de lens door het brandpunt en na de lens evenwijdig verder

  19. Beeldvorming animatie

  20. Drie kenmerken van het beeld: • 1.Rechtopstaand of omgekeerd • 2. vergroot, even groot of verkleind • 3. reëel of virtueel Bij een bolle lens geldt: • v>2f reëel verkleind, omgekeerd • v<f virtueel, vergroot, rechtopstaand • f<v<2f reëel, vergroot, omgekeerd

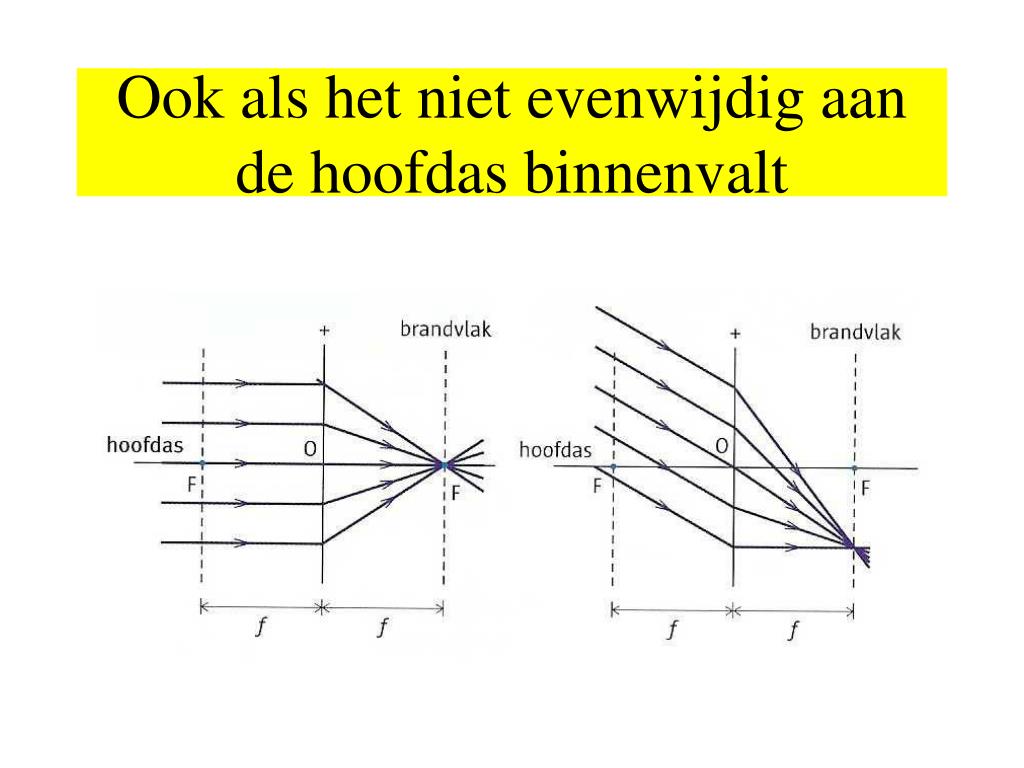

  21. Ook als het niet evenwijdig aan de hoofdas binnenvalt

  22. Vergroting BB’ VV’ VV’ BB’

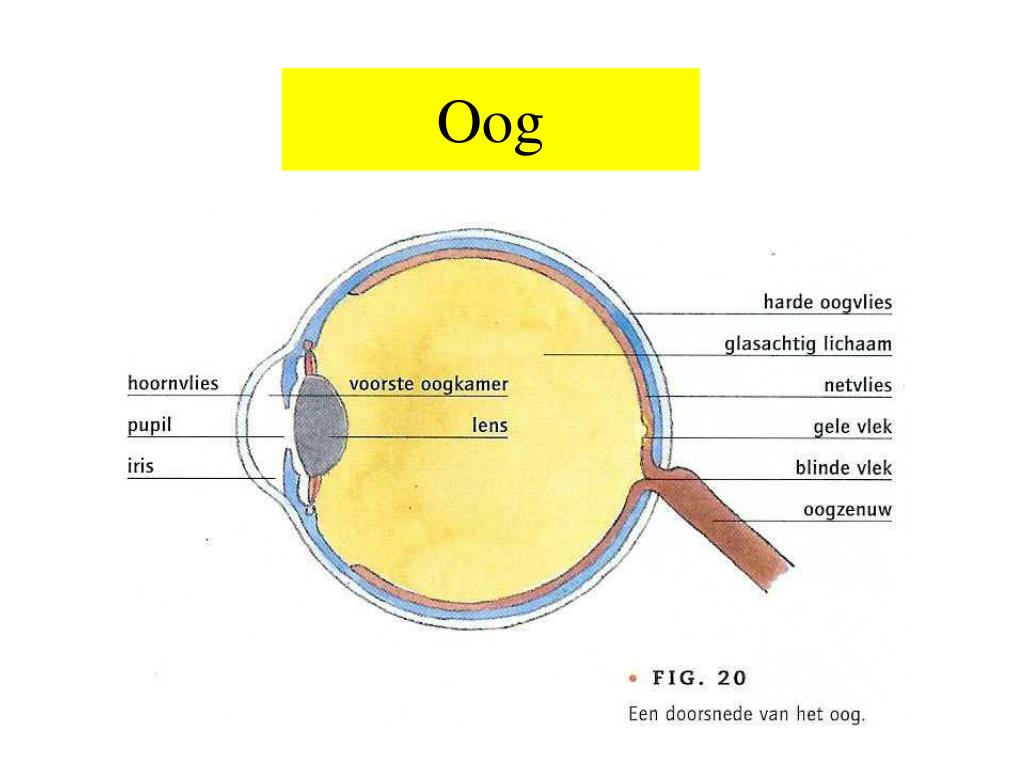

  23. Oog

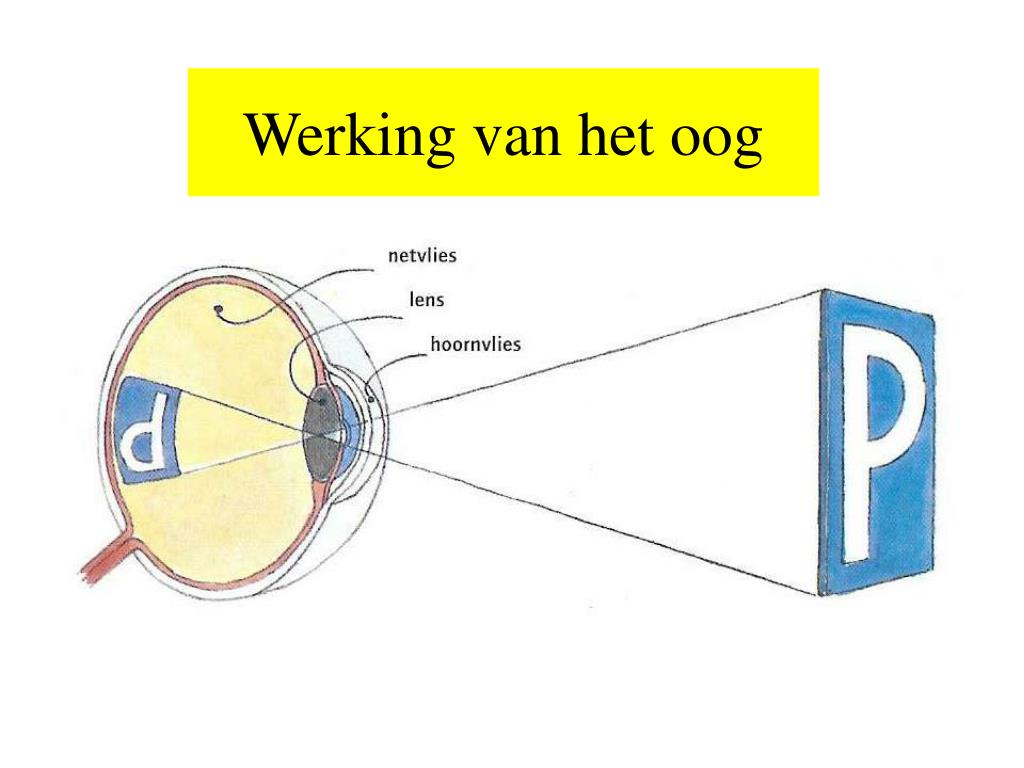

  24. Werking van het oog

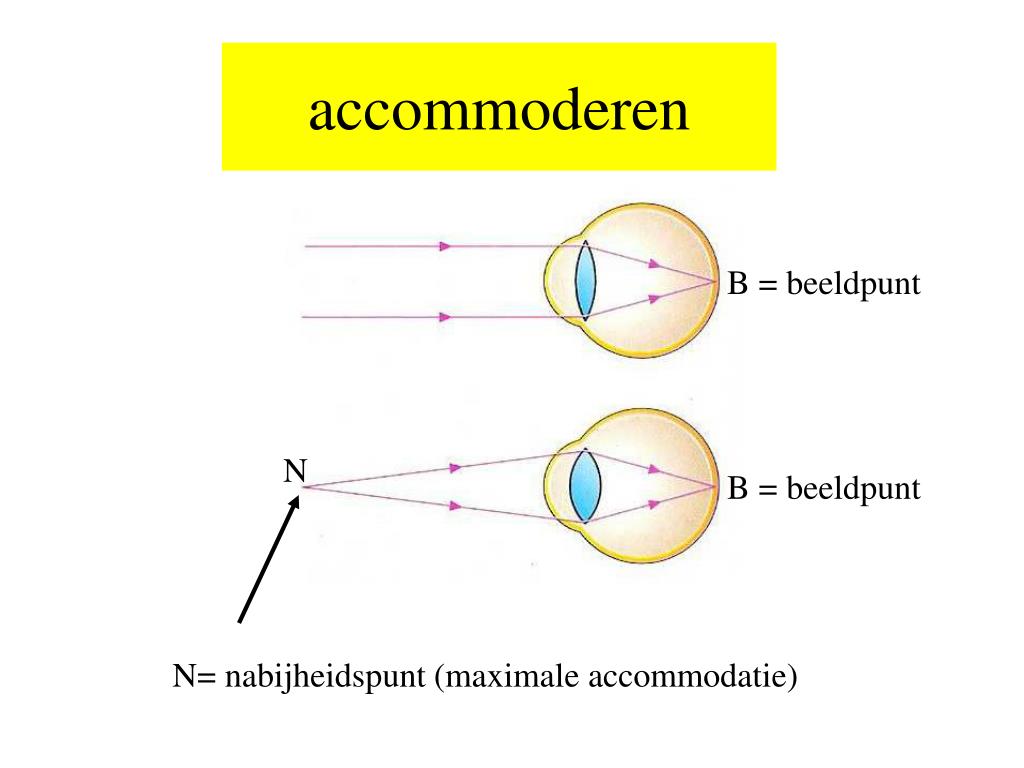

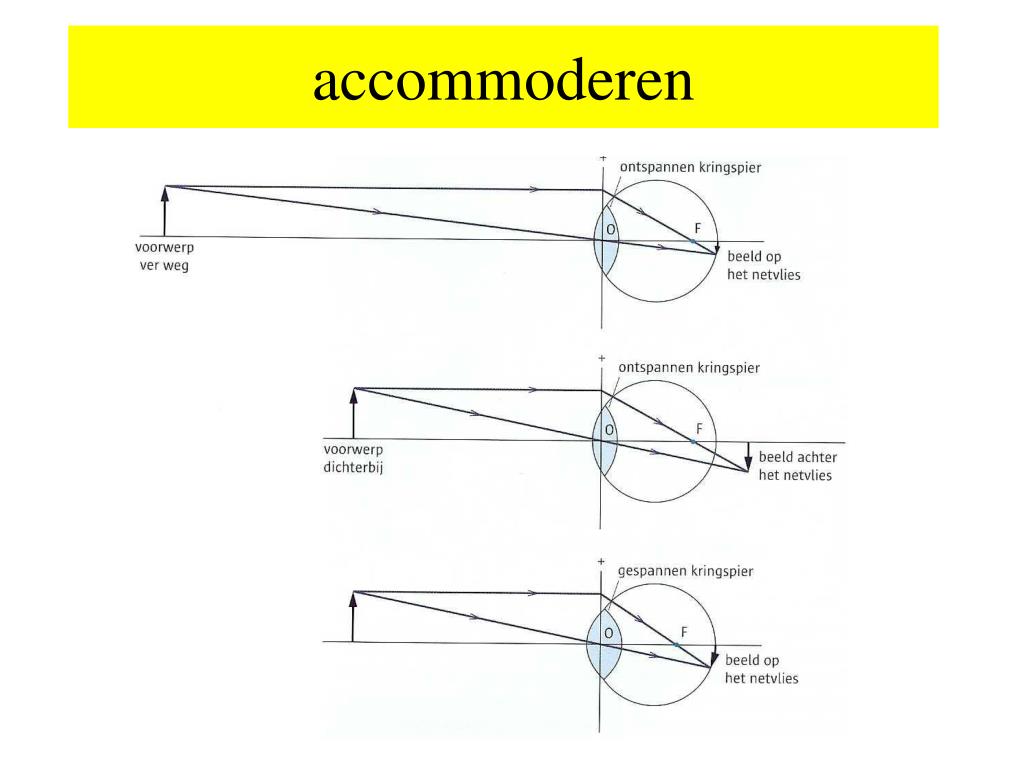

  25. accommoderen B = beeldpunt N B = beeldpunt N= nabijheidspunt (maximale accommodatie)

  26. accommoderen

  27. oogafwijkingen

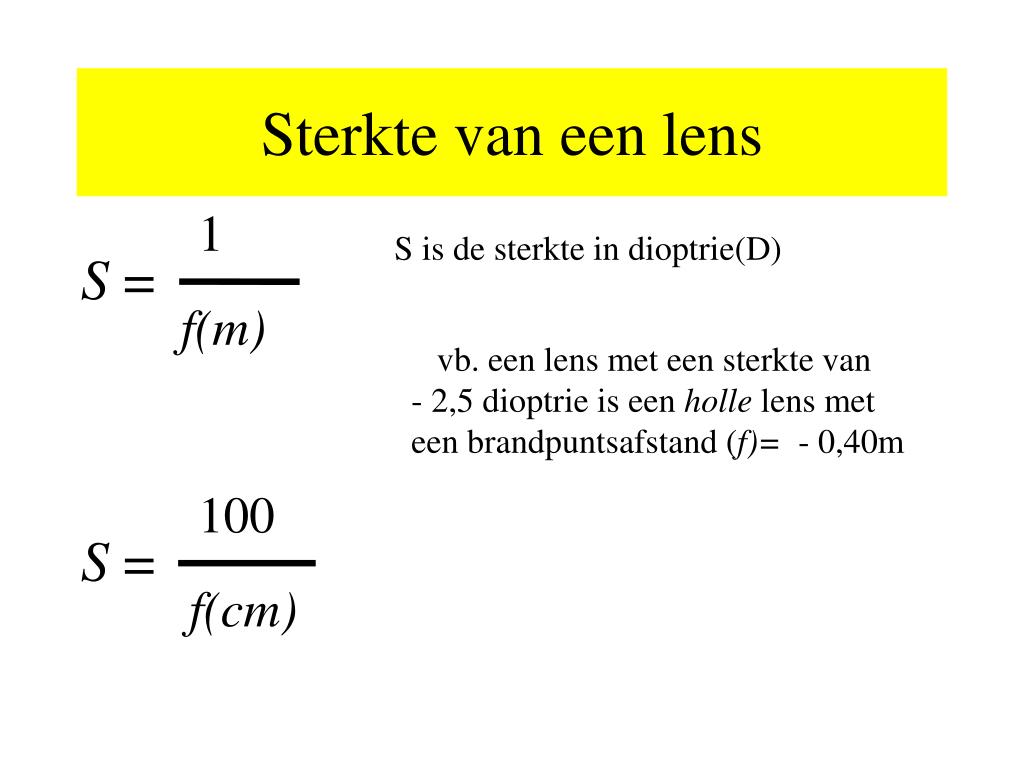

  28. Sterkte van een lens 1 S is de sterkte in dioptrie(D) S = f(m) vb. een lens met een sterkte van - 2,5 dioptrie is een holle lens met een brandpuntsafstand (f)= - 0,40m 100 S = f(cm)

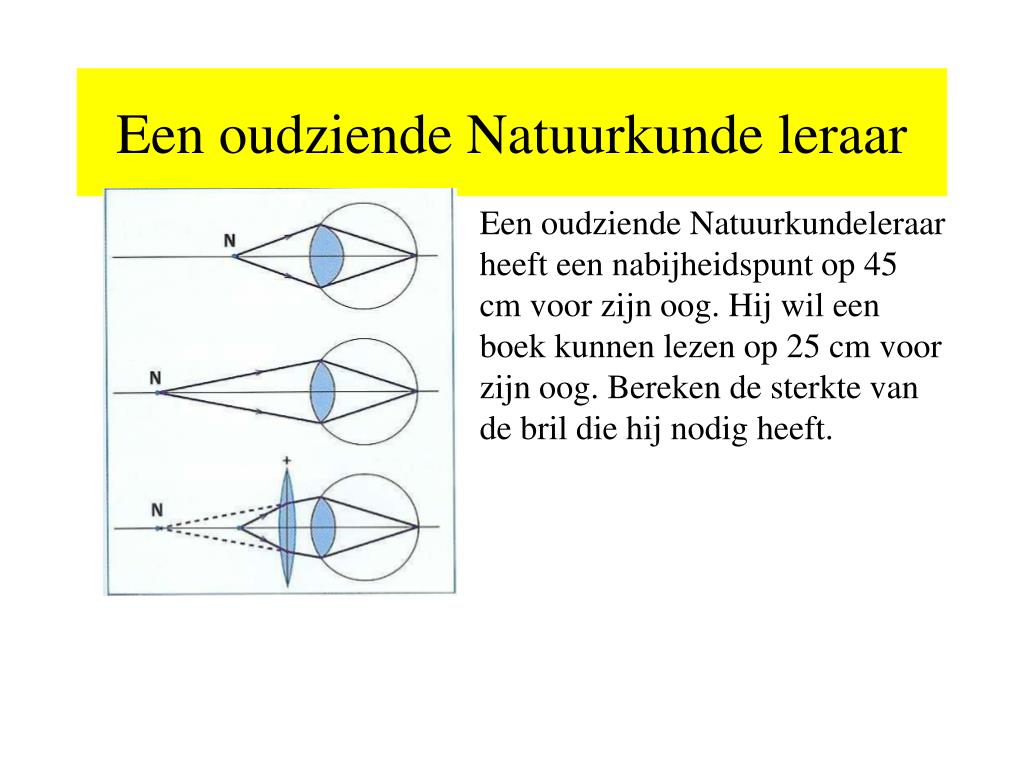

  29. Een oudziende Natuurkunde leraar Een oudziende Natuurkundeleraar heeft een nabijheidspunt op 45 cm voor zijn oog. Hij wil een boek kunnen lezen op 25 cm voor zijn oog. Bereken de sterkte van de bril die hij nodig heeft.

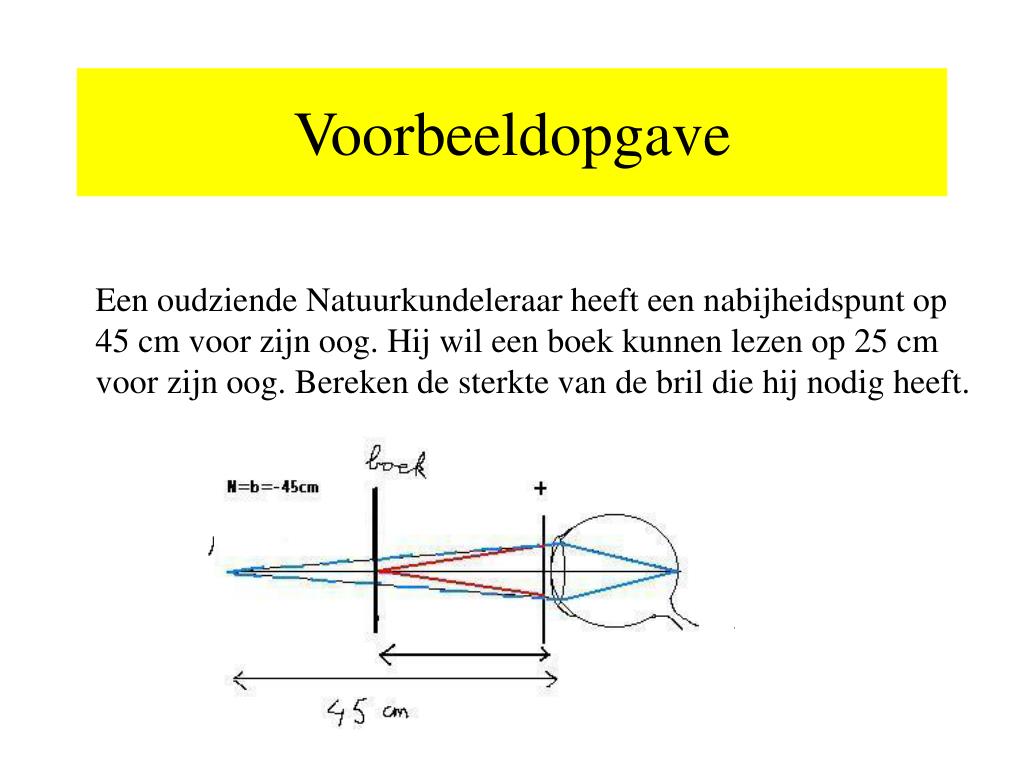

  30. Voorbeeldopgave Een oudziende Natuurkundeleraar heeft een nabijheidspunt op 45 cm voor zijn oog. Hij wil een boek kunnen lezen op 25 cm voor zijn oog. Bereken de sterkte van de bril die hij nodig heeft.

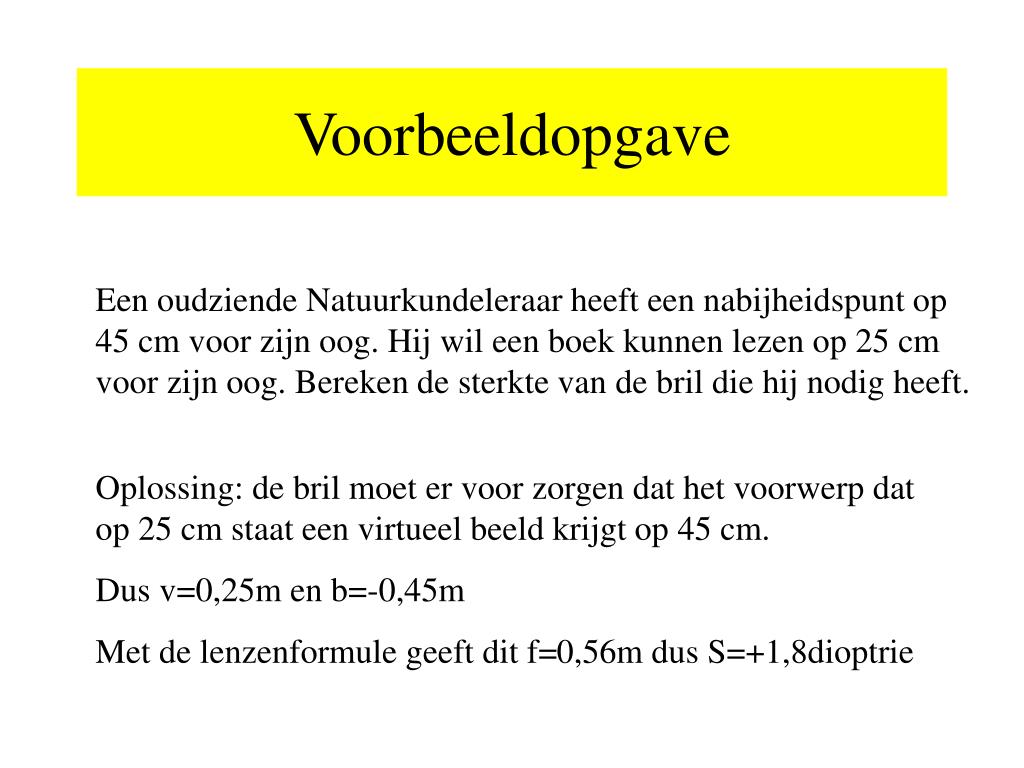

  31. Voorbeeldopgave Een oudziende Natuurkundeleraar heeft een nabijheidspunt op 45 cm voor zijn oog. Hij wil een boek kunnen lezen op 25 cm voor zijn oog. Bereken de sterkte van de bril die hij nodig heeft. Oplossing: de bril moet er voor zorgen dat het voorwerp dat op 25 cm staat een virtueel beeld krijgt op 45 cm. Dus v=0,25m en b=-0,45m Met de lenzenformule geeft dit f=0,56m dus S=+1,8dioptrie

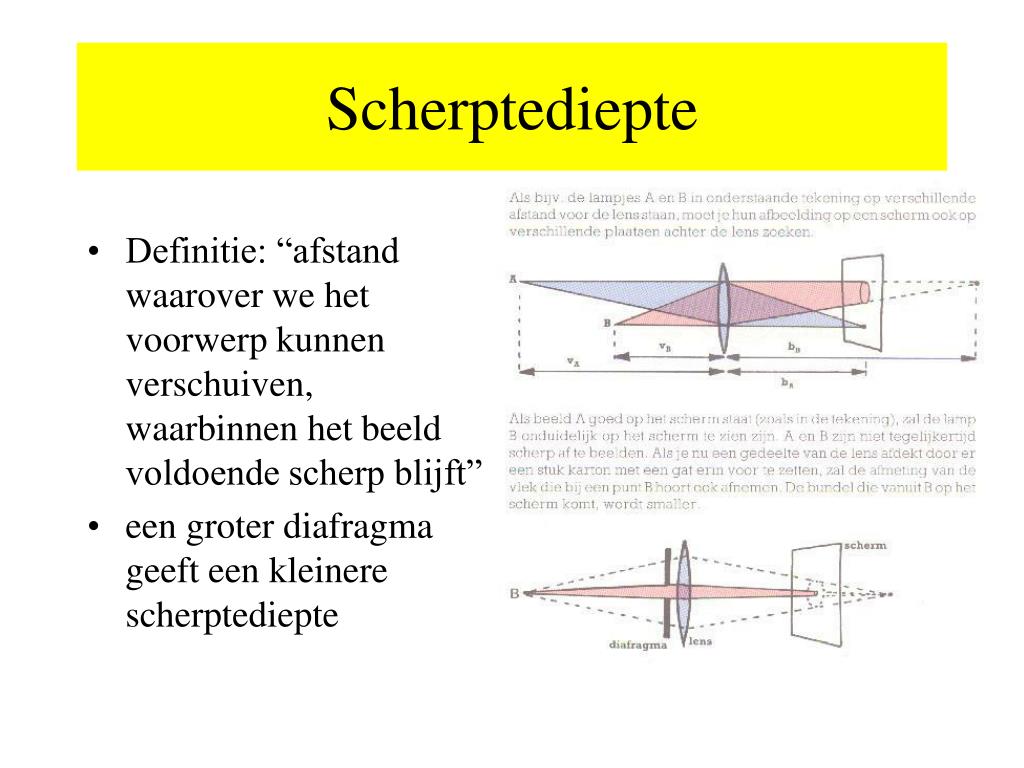

  32. Scherptediepte • Definitie: “afstand waarover we het voorwerp kunnen verschuiven, waarbinnen het beeld voldoende scherp blijft” • een groter diafragma geeft een kleinere scherptediepte
