  1. Redes Inalámbricas Estación Base ROCKET M5

  2. Acerca de UBIQUITI NETWORKS • Ubiquiti Networks es una compañía fundada en el 2005 con la misión de habilitar redes inalámbricas de banda ancha. Sus tecnologías y diseños de equipo se han vuelto exitosas en todo el mundo. • Ubicada en Estados Unidos, Europa y China.

  3. Mercado • La creciente demanda por enlaces de banda ancha para video, voz y datos a causado la necesidad de redes de banda ancha en todo el mundo. • Mientras las redes cableadasgeneralmente han podido cubrir esta demanda, en muchas áreas del mundo, la infraestructura de cables no existe – presentando esto un problema en la conectividad que comúnmente es referido como “ La ultima milla”. • Como una compañía que se enfoca en la innovación y en entender las necesidades de los clientes, nuestros productos entregan un costo / beneficio para los integradores que requieren construir redes inalámbricas más robustas, rápidas e inteligentes.

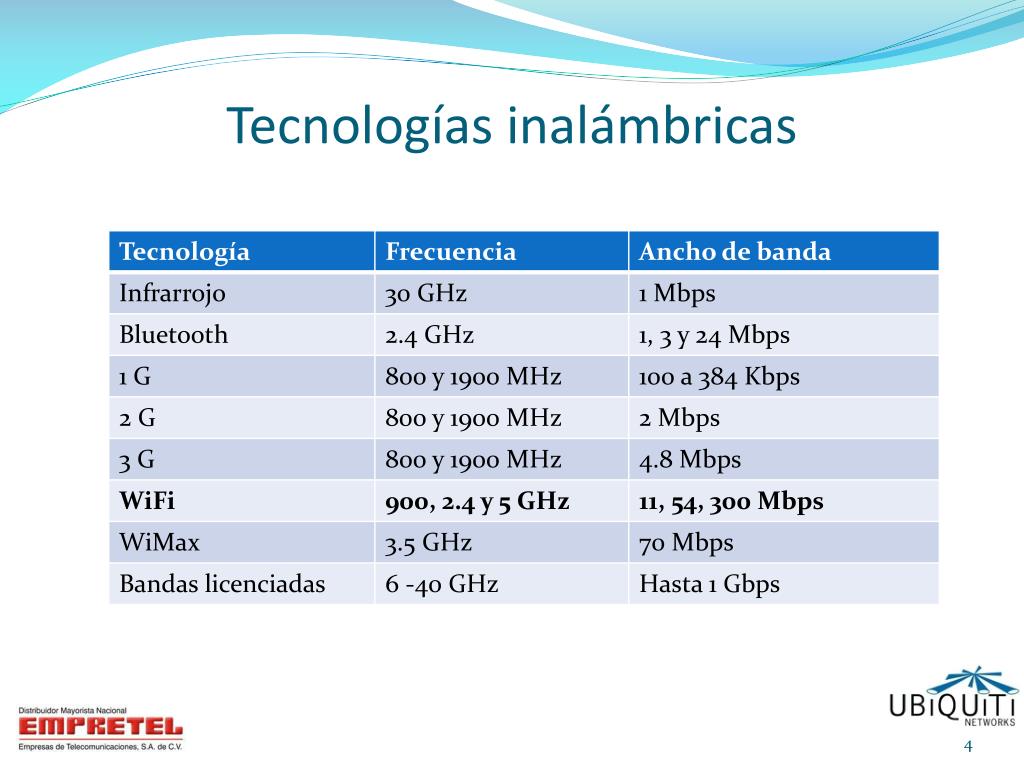

  4. Tecnologías inalámbricas

  5. Demostración de aplicaciones Wi-Fi

  6. Comparación de línea de productos 802.11 a/b/g (línea anterior) • 54 Mbps • Single Stream • AIR OS V3 • Microprocesador de 180 MHz 802.11 n (nueva línea) • 300 Mbps • Doble Stream MIMO (2x2) • AIRMAX • AIRVIEW • AIRCONTROL • AIR OS V5 • Microprocesador de 400 MHz

  7. ROCKET M5 • Hasta 150 Mbps • 5.8 GHz • MIMO 2x2 • 802.11a/n • Aplicaciones en exterior para enlaces PaP y PaMP • Modo operación Access Point o Estación. • Potencia de salida hasta 500 mW (27dBm) • Luces indicadoras de alineación de antena • Alimentación Power over Ethernet (incluido) 24VCD, 1Amp • 2 conectores SMA inverso hembra para antena doble polaridad • Se recomienda antena RD-5G30 para enlace PaP • 1 puerto Ethernet RJ-45 10/100 Base-Tx • Opción con GPS para sincronía en enlaces • Requiere conexión de antena externa (no incluye antena) • Hasta 40 Km de distancia en enlaces PtP Frontal Posterior

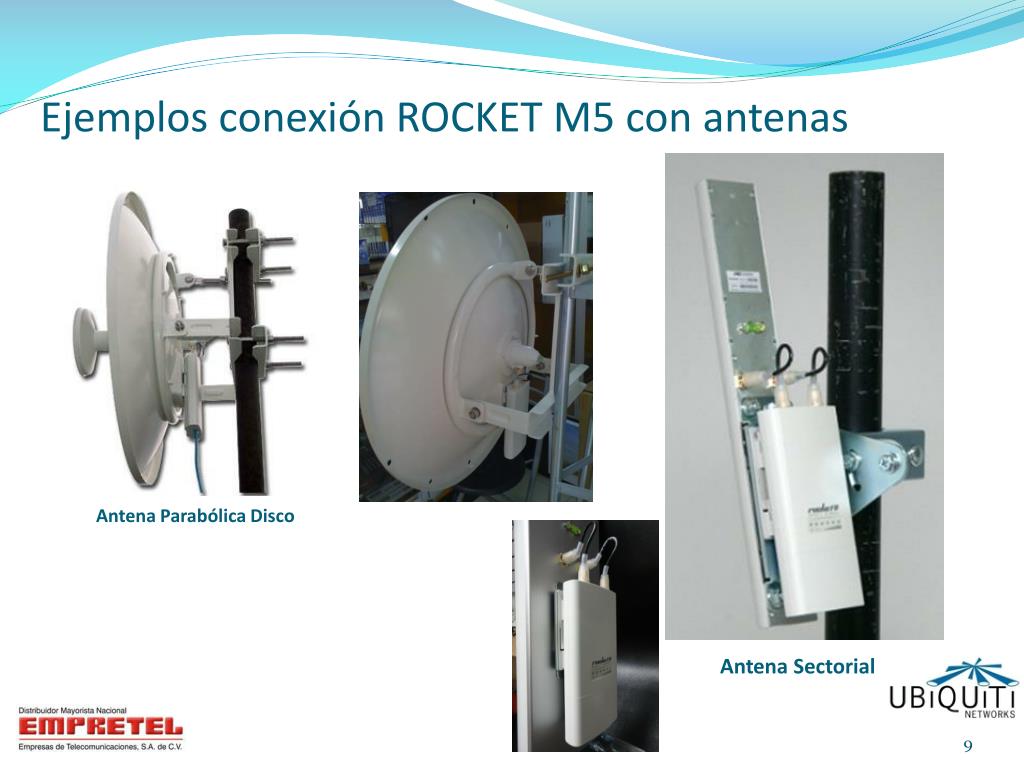

  8. Ejemplos conexión ROCKET M5 con antenas Antena Parabólica Disco Antena Sectorial

  9. ¿Qué es y como incrementa el desempeño en un enlace PtMP?

  10. Acceso al medio en enlaces inalámbricos • Un Punto de Acceso solo puede atender a una sola Estación a la vez. • Cuando la Estación transmite y hay otro equipo ocupando el canal, se provocan colisiones que disminuyen el desempeño del enlace PtMP. • Para solucionar el problema la Estación tiene que detectar cuando hay otro equipo transmitiendo. • ¿Qué sucede si las Estaciones están tan alejadas la una de la otra que no detectan cuando están transmitiendo?

  11. ¿Qué es AIRMAX? • AIRMAX es la implementación de UBIQUITI del sistema TDMA (Time Division Multiple Access), el cual es utilizado en redes de telefonía celular y enlaces WIMAX. • AIRMAX funciona asignando tiempos de transmisión a cada Estación, de tal forma que elimina el problema del nodo oculto. • AIRMAX asigna tiempos de transmisión de forma dinámica, es decir, se puede priorizar el tiempo de transmisión de cada Estación de acuerdo a sus necesidades de ancho de banda.

  12. ¿Cual es el resultado de AIRMAX? • Escalabilidad El protocolo 802.11 (basado en detección de portadora) fue diseñado para redes de interior en las cuales los clientes se pueden escuchar entre si. El protocolo AIRMAX fue diseñado para exteriores; los nodos ocultos no son problema aquí. • Latencia El protocolo AIRMAX usa un sistema de “poleo inteligente” que identifica paquetes de voz/video y les da prioridad. También prioriza a los clientes “activos” sobre los clientes “inactivos”, para optimizar la latencia en grandes redes. • Velocidad AIRMAX está basado en la reciente tecnología de radio MIMO 1x1 y 2x2. 150Mbps+ reales de tráfico TCP/IP en modo PtP y 100Mbps+ en PtMP

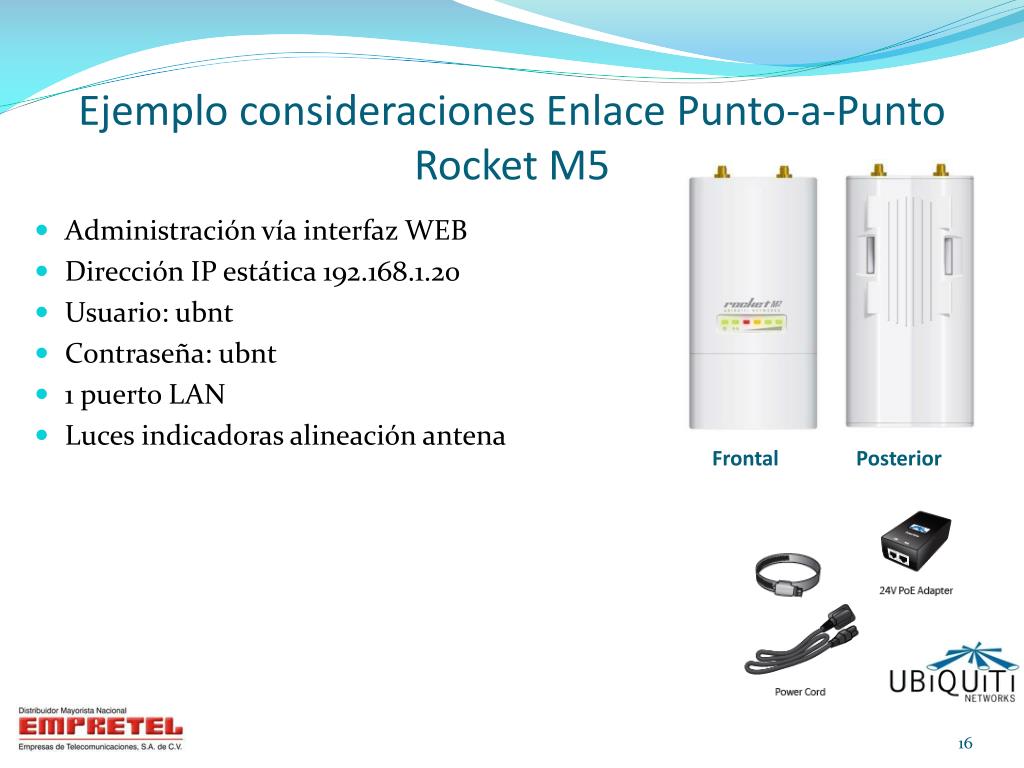

  13. Ejemplo consideraciones Enlace Punto-a-PuntoRocket M5 • Administración vía interfaz WEB • Dirección IP estática 192.168.1.20 • Usuario: ubnt • Contraseña: ubnt • 1 puerto LAN • Luces indicadoras alineación antena Frontal Posterior

  14. Diagrama de conexión ROCKET M5 150 Mbps / 5.8 GHz 8 Kms ROCKET M5 Wireless Mode: Access Point Wireless Mode: Station 192.168.1.20 IP default 192.168.1.21 Cable UTP Cat 5 Exteriores Fuente PoE Fuente PoE 192.168.1.23 Computadora Cable UTP Cat 5 Ext 192.168.1.22 Cable UTP Cat 5 Int

  15. Ajustes al primer Equipo Password: ubnt

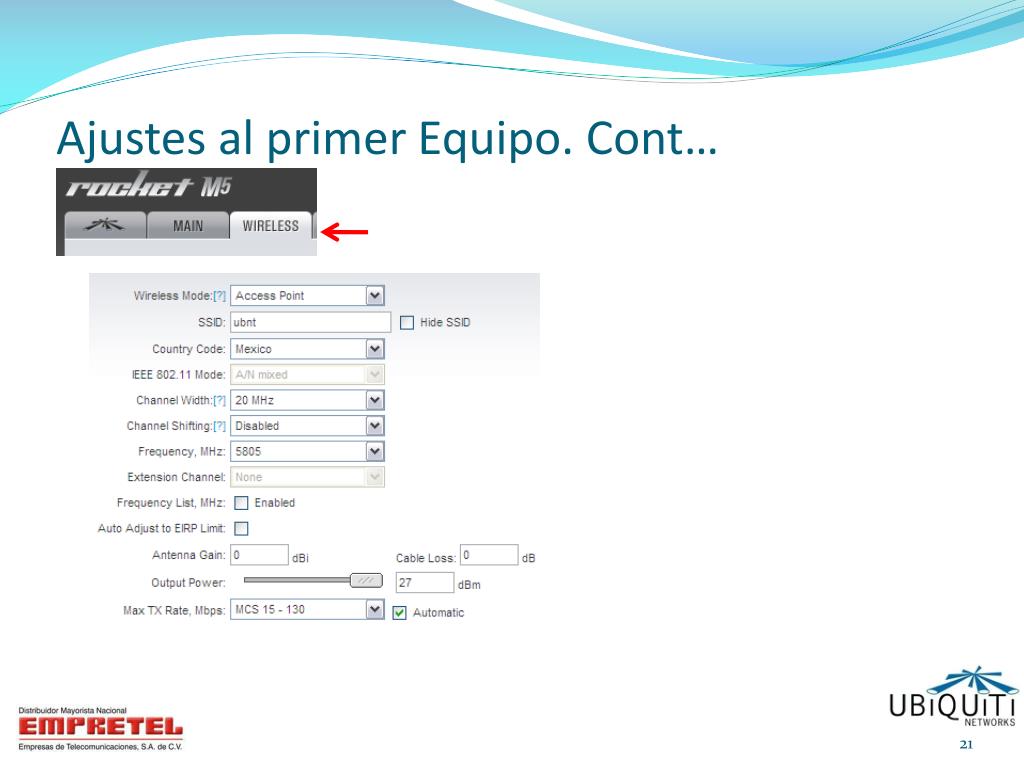

  16. Ajustes al primer Equipo. Cont…

  17. Ajustes al primer Equipo. Cont…

  18. Ajustes al primer Equipo. Cont…

  19. Ajustes al segundo Equipo Password: ubnt

  20. Ajustes al segundo Equipo. Cont…

  21. Ajustes al segundo Equipo. Cont… Notarque al segundoequipose ajusta la direcciónIP comoterminación.21

  22. Ajustes al segundo Equipo. Cont…

  23. Ajustes para que cambios tomen efecto…

  24. Diagrama de conexión / Aplicaciones ROCKET M5 150 Mbps / 5.8 GHz 8 Kms ROCKET M5 Wireless Mode: Access Point Wireless Mode: Station Cable UTP Cat 5 Exteriores Fuente PoE Fuente PoE Gateway VoIP Gateway VoIP Cámara video IP Computadora Cable UTP Cat 5 Ext Cable UTP Cat 5 Int Cable telefónico

  25. Preguntas y Respuestas Antonio López Ingeniería y servicio EMPRETEL Tel (81) 8383-4700 alopez@empretel.com.mx www.empretel.com.mx
