  1. Visão Geral do Processo de Encapsulamento IP Cisco Networking Academy ProgramFaculdade Área1 - Local Academy por Gerson CastroSalvador – Bahia – BrasilAgosto, 2002.

  2. Processo de Encapsulamento IP Eth IP Dados Etapa 1 A Estação desejando transmitir dados para o Servidor que esta localizado em outra rede IP, envia um pacote IP (com IP Destino=Servidor) encapsulado em um quadro Ethernet (com MAC Destino = Roteador) para o seu Default Gateway (Roteador), para que este determine o melhor caminho a ser seguido pelo pacote (roteamento) para o host destino (Servidor) que esta em uma outra rede. 6 Token-Ring 5 Frame-Relay 4 FDDI PPP 3 Ethernet 2 1

  3. Processo de Encapsulamento IP Eth IP Dados Etapa 2 Neste caso, para alcançar o roteador, o pacote antes passa por um switch Ethernet que irá receber o quadro Ethernet em uma de suas portas e o desencapsulará. Com base no campo MAC de destino do cabeçalho do quadro (que possui o MAC da interface Ethernet do roteador), irá consultar sua tabela, reencapsular o pacote e comutar o quadro para a sua porta na qual está conectado a interface Ethernet do roteador. 6 Token-Ring 5 Frame-Relay 4 FDDI PPP 3 Ethernet 2 1

  4. Processo de Encapsulamento IP PPP IP Dados Etapa 3 O Roteador desencapsula até a camada 3 (cabeçalho Ethernet e o cabeçalho IP). Com base nas informações de endereçamento IP do Host de Destino, faz o roteamento do pacote para sua interface serial, que agora irá encapsular o pacote num quadro PPP, com o endereço físico (camada 2) alterado. 6 Token-Ring 5 Frame-Relay 4 FDDI PPP 3 Ethernet 2 1

  5. Processo de Encapsulamento IP FR IP Dados Etapa 4 Após o desencapsulamento do quadro PPP e do pacote IP, com base no endereçamento IP de destino, do cabeçalho IP, o roteador faz o roteamento do pacote para sua outra interface serial, agora encapsulando o pacote num quadro Frame-Relay. Novamente , apenas os endereços de camada 2 são alterados, pois o endereço de origem e destino do cabeçalho IP continuam intactos. 6 Token-Ring 5 Frame-Relay 4 FDDI PPP 3 Ethernet 2 1

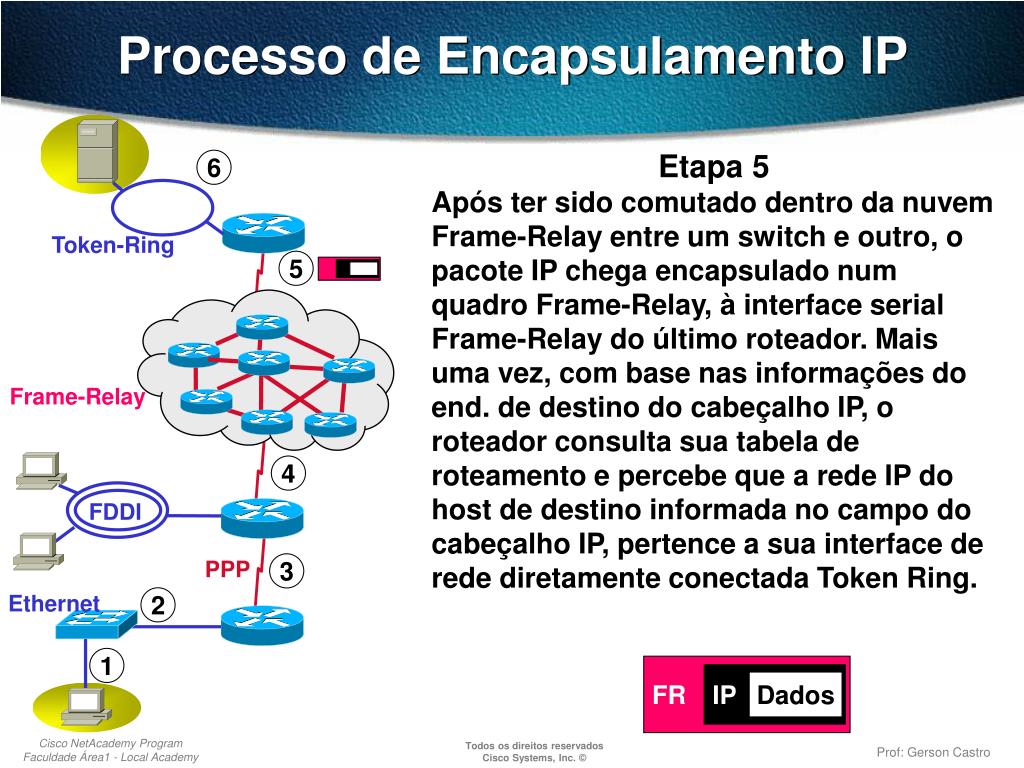

  6. Processo de Encapsulamento IP FR IP Dados Etapa 5 Após ter sido comutado dentro da nuvem Frame-Relay entre um switch e outro, o pacote IP chega encapsulado num quadro Frame-Relay, à interface serial Frame-Relay do último roteador. Mais uma vez, com base nas informações do end. de destino do cabeçalho IP, o roteador consulta sua tabela de roteamento e percebe que a rede IP do host de destino informada no campo do cabeçalho IP, pertence a sua interface de rede diretamente conectada Token Ring. 6 Token-Ring 5 Frame-Relay 4 FDDI PPP 3 Ethernet 2 1

  7. Processo de Encapsulamento IP TkR IP Dados Etapa 6 O pacote IP é reencapsulado então num quadro Token-Ring e encaminhado pela interface Token-Ring do roteador. Este quadro passará pelo MSAU Token Ring, sendo comutado de nó em nó dentro do anel até chegar ao host destino (Servidor). 6 Token-Ring 5 Frame-Relay 4 FDDI PPP 3 Ethernet 2 1

  8. Obrigado a todos pela atenção !!!Gerson CastroCCAI ID# 517528 – CCNA ID# CSCO10631739 8
