第 1 章 CAXA 实体设计2013概述. 【 学习目标 】 掌握智能图素概念 掌握坐标系 掌握三位球工具. Page 1. 慈溪职业高级中学. 2014/10/7. 第 1 章 CAXA 实体设计2013概述. 1.1. 1.2. 智能图素应用基础. CAXA 实体设计2013应用概述. 三维球工具. 1.3. Page 2. 慈溪职业高级中学. 2014/10/7. 1.1 CAXA 实体设计2013应用概述. 1.1.1 启动与退出 CAXA 实体设计2013 1.1.2 功能面板 1.1.3 设计环境工具栏.
E N D

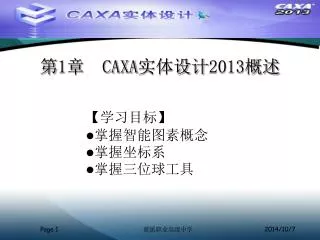

第1章 CAXA实体设计2013概述 • 【学习目标】 • 掌握智能图素概念 • 掌握坐标系 • 掌握三位球工具 Page 1 慈溪职业高级中学 2014/10/7
第1章 CAXA实体设计2013概述 1.1 1.2 智能图素应用基础 CAXA实体设计2013应用概述 三维球工具 1.3 Page 2 慈溪职业高级中学 2014/10/7
1.1 CAXA实体设计2013应用概述 1.1.1 启动与退出CAXA实体设计2013 1.1.2 功能面板 1.1.3 设计环境工具栏 Page 3 慈溪职业高级中学 2014/10/7
1.1.1启动与退出CAXA实体设计2013 1. 启动CAXA实体设计 单击【开始】/【程序】/【CAXA】菜单中【CAXA实体设计2013】命令，或直接双击桌面上的“CAXA实体设计2013”图标 ，弹出【欢迎】对话框。 Page 4 慈溪职业高级中学 2014/10/7
第6章 CAXA实体设计2013钣金件设计 • 【学习目标】 • 掌握钣金件的生成方法 • 掌握钣金件添加板料及弯板的方法 • 掌握钣金件顶点过渡及倒角的方法 • 掌握钣金件弯曲图素使用方法 Page 5 慈溪职业高级中学 2014/10/7
第6章 钣金件设计 6.1 6.2 钣金件设计 基础知识 Page 6 慈溪职业高级中学 2014/10/7
6.1 基础知识 6.1.1 钣金设计默认参数设置 6.1.2 钣金图素的应用 6.1.3 钣金件属性 6.1.4 选择设计技术 Page 7 慈溪职业高级中学 2014/10/7
钣金件设计从基本智能图素库开始，在定义了所需钣金零件的基本属性之后，就可用两个基本钣金坯料之一开始设计，其它的智能设计元素可添加到初始坯料之上。然后，零件及其组成图素就可通过各种方式进行编辑，编辑方式包括菜单选项、属性表和编辑手柄或按钮。钣金件设计从基本智能图素库开始，在定义了所需钣金零件的基本属性之后，就可用两个基本钣金坯料之一开始设计，其它的智能设计元素可添加到初始坯料之上。然后，零件及其组成图素就可通过各种方式进行编辑，编辑方式包括菜单选项、属性表和编辑手柄或按钮。 6.1.1 钣金设计默认参数设置 Page 8 慈溪职业高级中学 2014/10/7
6.1.2 钣金图素的应用 Page 9 慈溪职业高级中学 2014/10/7
6.1.3 钣金件属性 在零件编辑状态下右击钣金件任一点，在弹出的快捷菜单中选择【零件属性】命令，在弹出的【钣金件】对话框中点选【钣金】选项卡，其中各选项可定义钣金件的板料属性。 Page 10 慈溪职业高级中学 2014/10/7
6.1.4 选择设计技术 在CAXA实体设计2011中，可把钣金件作为一个独立零件进行设计，即在开始设计阶段，先把标准智能图素拖放到钣金件的设计环境中以生成最初的设计，然后利用可视化编辑方法和精确编辑方法对钣金件进行自定义和精确设计。 尽管可以在后面的设计流程中把一个独立零件添加到现有零件上，但是有时在适当位置设计往往更容易、更快，其中可利用相对于现有零件上参考点的智能捕捉反馈进行精确尺寸设定。若要对独立零件进行精确编辑，就必须进入编辑对话框并输入合适的值。选择最能满足对钣金件设计的特殊需求的方法 Page 11 慈溪职业高级中学 2014/10/7
6.2 钣金件设计 6.2.1添加基础板料图素与圆锥图素 6.2.2 添加弯板 6.2.3顶点过渡与顶点倒角 6.2.4 成型图素 6.2.5 型孔图素 6.2.6 添加弯曲图素 6.2.7 钣金件的编辑工具 6.2.8 钣金件切割6.2.9 放样钣金6.2.10 成形工具6.2.11 展开/复原钣金件6.2.12 钣金角封闭6.2.13 添加斜接法兰 Page 12 慈溪职业高级中学 2014/10/7
6.2.1 添加基础板料图素与圆锥图素 CAXA 实体设计2011 提供的基本板料图素图标有 (板料)和 (弯曲板料)，而圆锥板料图素图标则只有 (圆锥板料)。 生成钣金件第一步是把一个基础图素拖放到设计环境中作为设计的基础，然后按需要添加其他图素，从而生成需要的基本零件。 Page 13 慈溪职业高级中学 2014/10/7
在某些设计场合下需要将圆锥板料作为基础板料图素，利用其相应的智能因素手柄可以调整高度、上下部的半径以及旋转半径等。在某些设计场合下需要将圆锥板料作为基础板料图素，利用其相应的智能因素手柄可以调整高度、上下部的半径以及旋转半径等。 Page 14 慈溪职业高级中学 2014/10/7
6.2.2 添加弯板 添加弯板操作 Page 15 慈溪职业高级中学 2014/10/7
6.2.3 顶点过渡与顶点倒角 在钣金件中可以添加顶点过渡和顶点倒角。两者的操作方法类似，都是从钣金设计元素库中将相应的顶点图素拖放到设计环境中饭金件的顶点处释放即可，并可以使用相应的手柄来对其进行可视化或精确编辑. 添加顶点倒角 添加顶点过渡 Page 16 慈溪职业高级中学 2014/10/7
6.2.4 成型图素 成型图素以绿色图标显示，代表通过生产过程中的压力成形操作产生的典型板料变形特征。 Page 17 慈溪职业高级中学 2014/10/7
若要使用【形状属性】对话框，应在智能图素编辑状态右击成型图素，并从弹出的弹出菜单中选择【加工属性】命令。 Page 18 慈溪职业高级中学 2014/10/7
6.2.5 型孔图素 型孔图素以蓝色图标显示，它们代表除料冲孔在板料上生产的型孔。 Page 19 慈溪职业高级中学 2014/10/7
6.2.6 添加弯曲图素 在CAXA 实体设计中弯曲图素是很实用的，弯曲图素可以满足钣金件常见的一些特定设计要求，而且弯曲图素的类型较多(包括“折弯”图素、“不带料折弯”图素、“向内折弯”图素、“不带料内折弯”图素、“向外折弯”图素、“不带料外折弯”图素、“卷边”图素、“弯边连结”图素和“无补偿折弯”图素) 。 Page 20 慈溪职业高级中学 2014/10/7
6.2.7 钣金件的编辑工具 在钣金件设计中，智能图素和零件同样可以使用包围盒编辑手柄、手柄开关等，但它们的可用性和功能不同于CAXA实体设计零件设计的其他部分。 1. 零件编辑状态的编辑手柄 零件编辑手柄仅可用于包含弯曲图素的零件。它们仅在零件编辑状态被选定并且光标定位在弯曲图素上时显示。方形标记为弯曲角调整手柄和球形标记为移动弯曲编辑手柄组成的手柄。其中一套手柄在弯曲连接扁平板料的各个端点处。 Page 21 慈溪职业高级中学 2014/10/7
2. 智能图素编辑状态的编辑工具 （1）板料图素的编辑手柄 形状设计和包围盒手柄可用于编辑板料钣金件设计，这两种类型的手柄通常都可用于板料图素的可视化编辑和精确编辑，对于钣金件设计而言，唯一的不同是：因已有钣金件厚度（高度）固定而导致高度包围盒手柄禁止。 两种状态的板料智能图素 Page 22 慈溪职业高级中学 2014/10/7
（2）圆锥板料编辑手柄 锥形钣金板料图素可利用智能图素手柄调整高度、上下部的半径以及旋转半径。 锥形板料编辑手柄 Page 23 慈溪职业高级中学 2014/10/7
（3）顶点图素的编辑手柄 顶点钣金件图素可用图素和包围盒的手柄对顶点图素进行可视化编辑和精确编辑，其方式与扁平板料图素一样。 两种状态下的顶点智能图素 Page 24 慈溪职业高级中学 2014/10/7
（4）弯曲图素编辑手柄 默认状态下，弯曲的图素手柄在智能图素编辑状态出现。 Page 25 慈溪职业高级中学 2014/10/7
3. 折弯切口编辑工具 通过在实体折弯部分上右击鼠标、选择【显示编辑操作手柄】/【切口】命令，来显示切口编辑工具。之后，CAXA实体设计就会显示出切口显示按钮和折弯角切口编辑手柄。 Page 26 慈溪职业高级中学 2014/10/7
4. 冲压模变形和型孔图素编辑按钮 CAXA实体设计用上或下箭头键作尺寸设置按钮来修改冲压模变形设计和冲压模钣金设计。利用这些按钮，可以为选定图素选择CAXA实体设计中包含的默认尺寸. Page 27 慈溪职业高级中学 2014/10/7
6.2.8 钣金件切割 CAXA实体设计具有修剪展开状态下的钣金件的功能，并支持展开钣金件的精确自定义设计。要使用钣金切割工具，当前设计环境必须包含需要修剪的钣金件和其他用作切割图素的钣金件或标准图素。切割图素必须放置在钣金件中，完全延伸到需要切割的所有曲面上。 钣金切割 Page 28 慈溪职业高级中学 2014/10/7
6.2.9 放样钣金 此功能可以使用放样功能生成钣金。 放样钣金操作 Page 29 慈溪职业高级中学 2014/10/7
6.2.10 成形工具 用此功能可以定制冲头的形状并应用到钣金上。 成型工具操作 Page 30 慈溪职业高级中学 2014/10/7
6.2.11 展开/复原钣金件 钣金件设计一经完成，其逻辑上的下一步操作应是生成零件的二维工程图。由于钣金件设计需要用于制造目的的展开工程图视图，为此CAXA实体设计提供了一个简单过程来展开已完成零件然后返回到它的弯曲状态。 冲压成形工具 钣金展开 Page 31 慈溪职业高级中学 2014/10/7
6.2.12 钣金角封闭 钣金设计过程中经常需要在折弯钣金间增加封闭角，如果用手工的方式去处理不是一件容易的事。CAXA实体设计在钣金中提供了一个钣金封闭角的工具 ，以提高钣金设计的效率。该功能支持斜角的封闭处理。 Page 32 慈溪职业高级中学 2014/10/7
6.2.13 添加斜接法兰 使用【钣金】功能面板中的【斜接法兰】工具 ，可以给选定的薄金属毛坯添加斜接法兰。 Page 33 慈溪职业高级中学 2014/10/7
