Curso de UML

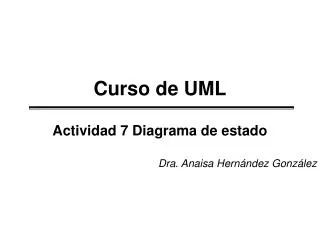

1. Curso de UML Actividad 7 Diagrama de estado Dra. Anaisa Hernández González

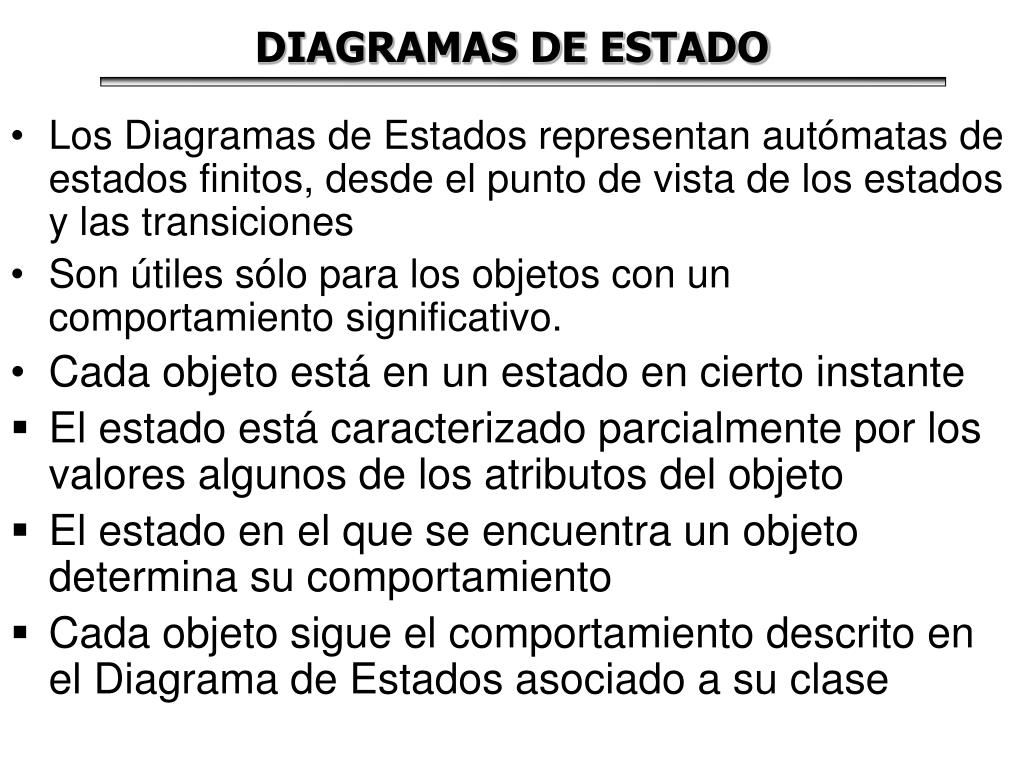

2. DIAGRAMAS DE ESTADO • Los Diagramas de Estados representan autómatas de estados finitos, desde el punto de vista de los estados y las transiciones • Son útiles sólo para los objetos con un comportamiento significativo. • Cada objeto está en un estado en cierto instante • El estado está caracterizado parcialmente por los valores algunos de los atributos del objeto • El estado en el que se encuentra un objeto determina su comportamiento • Cada objeto sigue el comportamiento descrito en el Diagrama de Estados asociado a su clase

3. DIAGRAMAS DE ESTADO “Se usa para mostrar la historia de la vida de un objeto de una clase, los eventos que causan una transición de un estado a otro y las acciones queresultan de un cambio de estado”

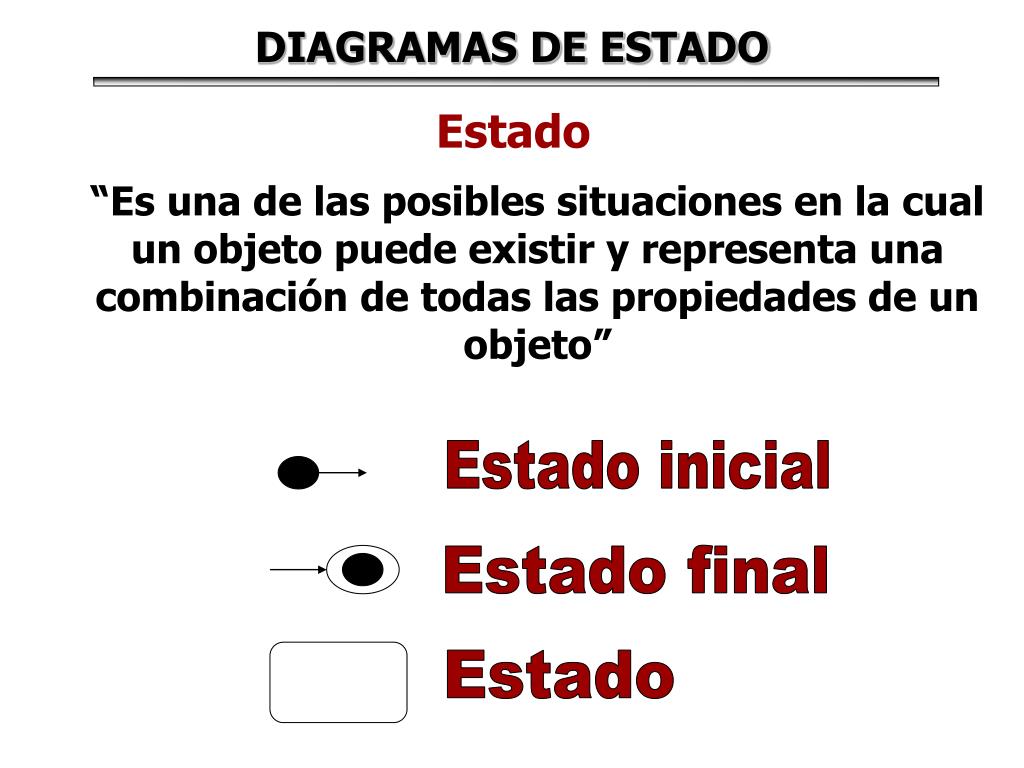

4. DIAGRAMAS DE ESTADO Estado • “Es una de las posibles situaciones en la cual un objeto puede existir y representa una combinación de todas las propiedades de un objeto” Estado inicial Estado final Estado

5. DIAGRAMAS DE ESTADO Estado • Cuando se está en un estado se pueden ejecutar actividades que requieren de un tiempo de ejecucion mayor que el instantáneo que transcurre cuando se produce la transición hacía él. También pueden validarse restricciones, que de incumplirse provocan que el objeto salga de ese estado. Nombre del estado Comportamiento interno Transiciones internas Estado Provoca una reacción interna, pero no cambia el estado del objeto

6. DIAGRAMAS DE ESTADO Evento “Un evento es un hecho que ocurre en algún momento y que es de importancia para la aplicación” Internos Externos Temporales Condición guardiana “Una condición guardián es una expresión booleana de los valores de los atributos. Permite transiciones sólo si la condición es true” Se encierra entre [ ]

7. DIAGRAMAS DE ESTADO Transición Acción de una transición “Es una relación entre dos estados que indica que cuando el evento ocurra pasa del estado anterior al siguiente.” “Una acción es una operación que se ejecuta instantáneamente y es no interrumpible” Los nombres se muestran precedidas por un / Es una flecha con orientación hacía el estado siguiente, con una etiqueta para el evento.

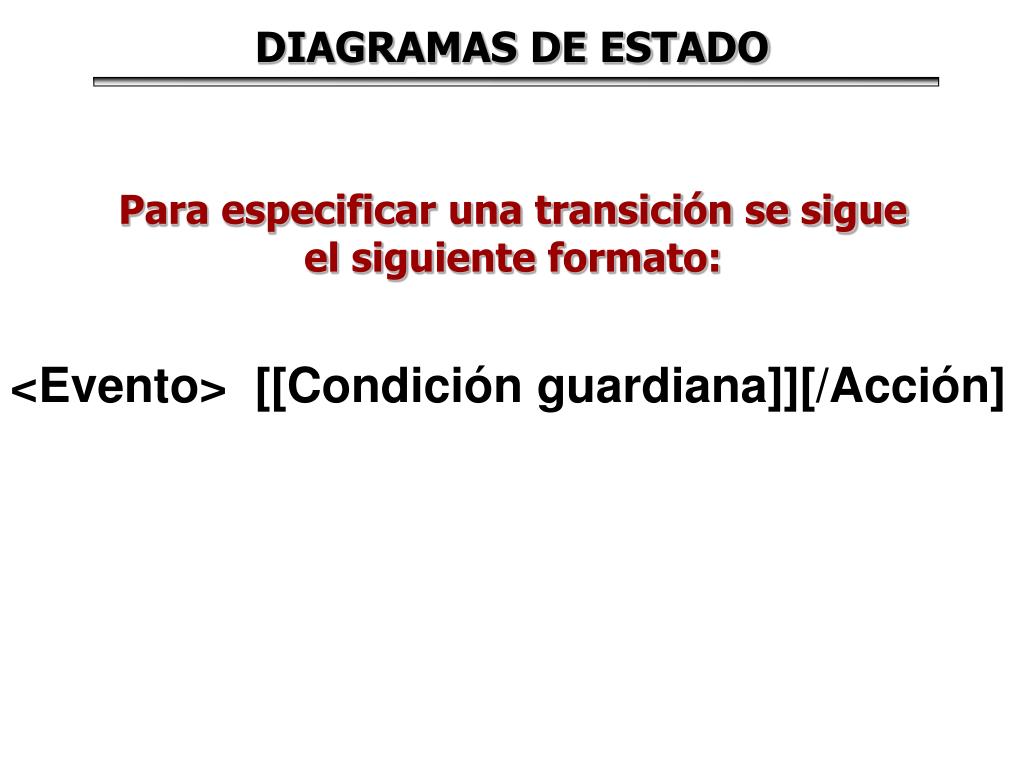

8. DIAGRAMAS DE ESTADO Para especificar una transición se sigue el siguiente formato: <Evento> [[Condición guardiana]][/Acción]

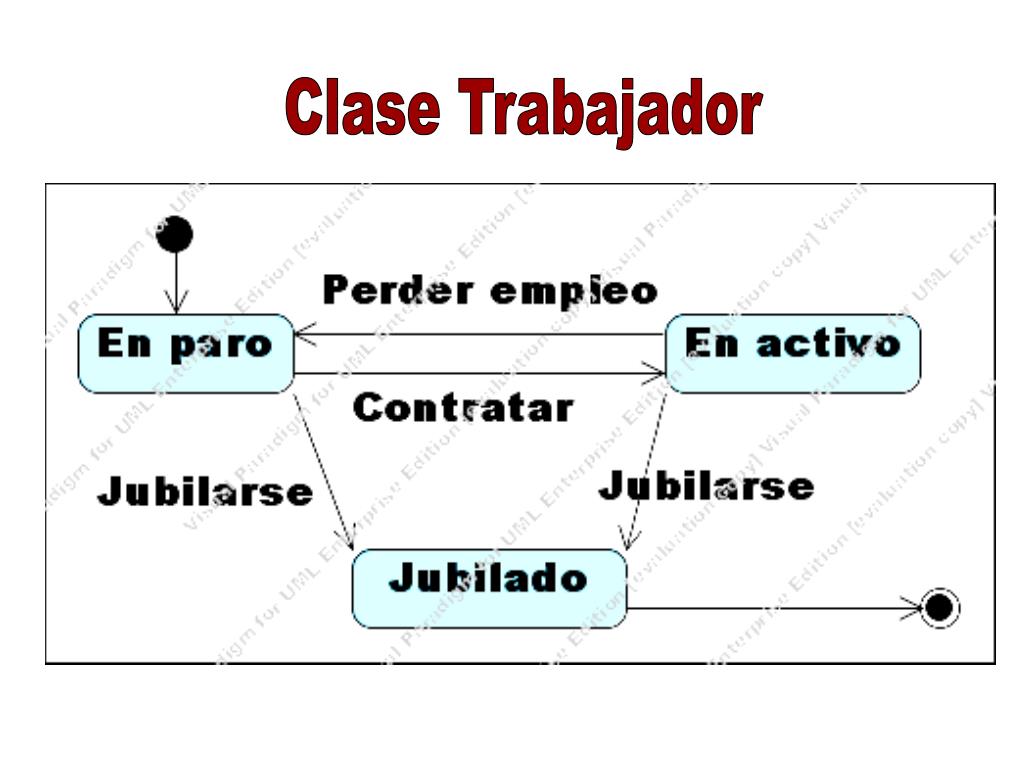

9. Clase Trabajador

10. ¿Cómo construir los Diagramas de estado?

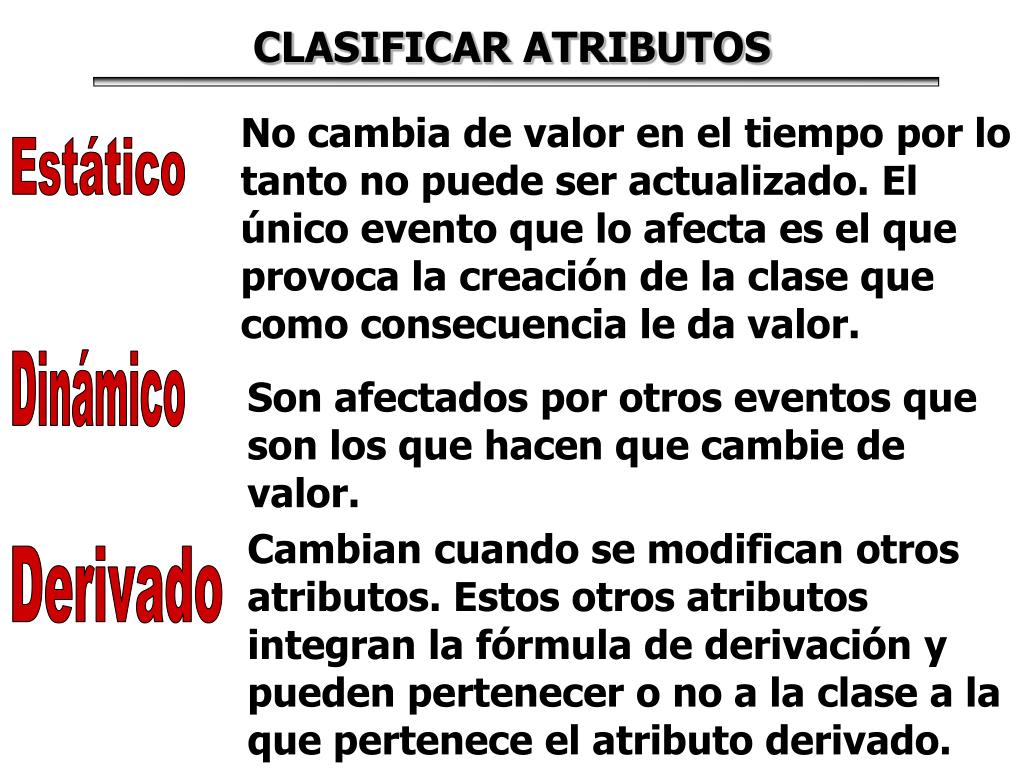

11. CLASIFICAR ATRIBUTOS No cambia de valor en el tiempo por lo tanto no puede ser actualizado. El único evento que lo afecta es el que provoca la creación de la clase que como consecuencia le da valor. Estático Dinámico Son afectados por otros eventos que son los que hacen que cambie de valor. Cambian cuando se modifican otros atributos. Estos otros atributos integran la fórmula de derivación y pueden pertenecer o no a la clase a la que pertenece el atributo derivado. Derivado

12. CLASIFICAR ATRIBUTOS El efecto en el atributo es el incremento /decremento en 1 o una cantidad dada. Identificar los eventos que provocan el incremento, decremento o reinicio de su valor. Cardinales El atributo adquiere un valor que es independiente del valor que haya tenido con anterioridad. Hay que identificar evento que provoca el cambio. Característicos de un estado Toman valor en un dominio limitado. El nuevo valor dependen del valor anterior, es decir, estando en un estado dado solo se pueden tomar determinados valores. Perteneciente a una situación Clasificación de atributos dinámicos en:

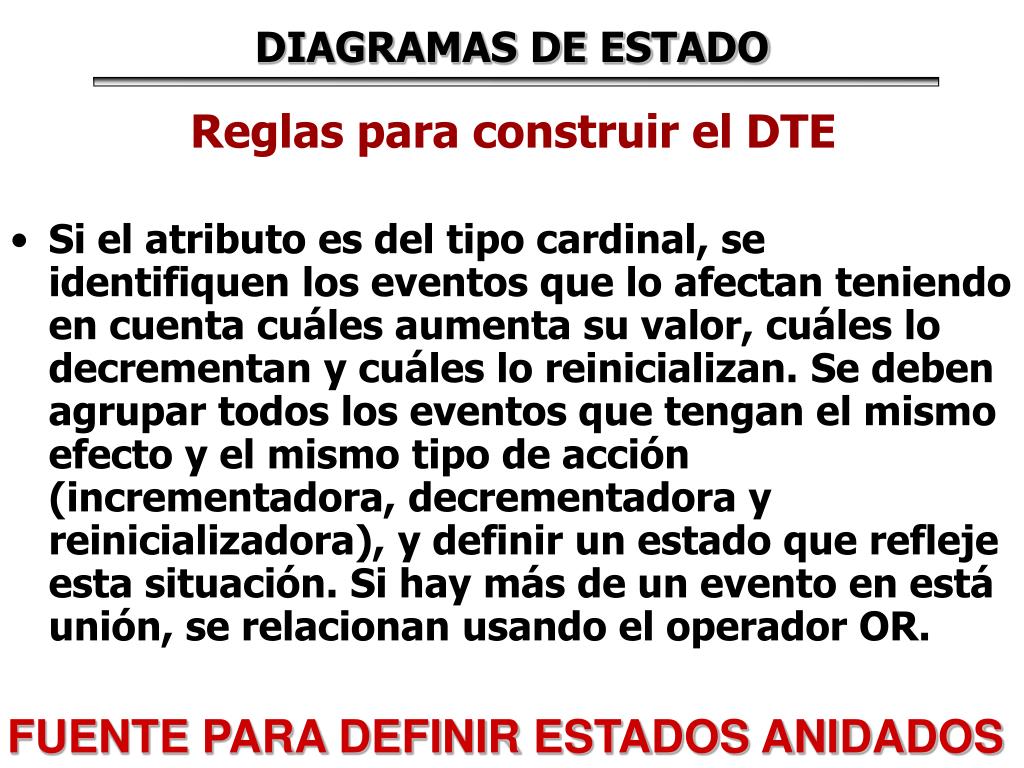

13. DIAGRAMAS DE ESTADO Reglas para construir el DTE • Si el atributo es del tipo cardinal, se identifiquen los eventos que lo afectan teniendo en cuenta cuáles aumenta su valor, cuáles lo decrementan y cuáles lo reinicializan. Se deben agrupar todos los eventos que tengan el mismo efecto y el mismo tipo de acción (incrementadora, decrementadora y reinicializadora), y definir un estado que refleje esta situación. Si hay más de un evento en está unión, se relacionan usando el operador OR. FUENTE PARA DEFINIR ESTADOS ANIDADOS

14. DIAGRAMAS DE ESTADO Reglas para construir el DTE • Si el atributo se clasifica del tipo característico de un estado, una vez identificados los eventos y el efecto que provocan, se agrupan usando OR los eventos que provocan una misma forma de obtener el nuevo valor, y se define un estado para ellos.

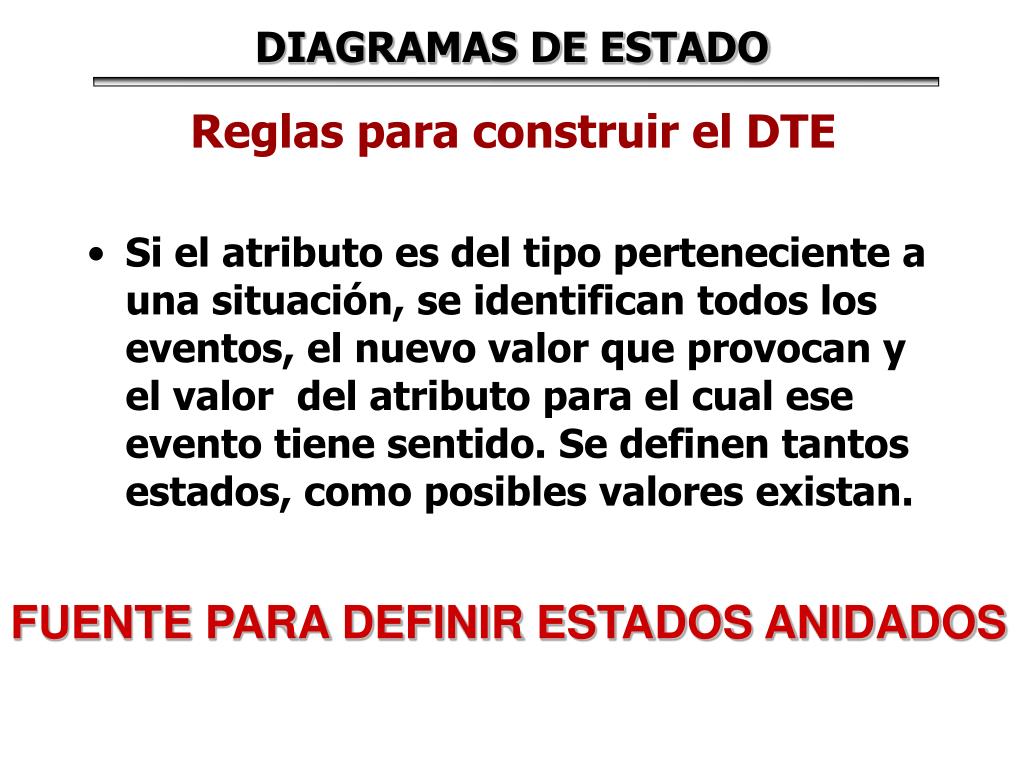

15. DIAGRAMAS DE ESTADO Reglas para construir el DTE • Si el atributo es del tipo perteneciente a una situación, se identifican todos los eventos, el nuevo valor que provocan y el valor del atributo para el cual ese evento tiene sentido. Se definen tantos estados, como posibles valores existan. FUENTE PARA DEFINIR ESTADOS ANIDADOS

16. DIAGRAMAS DE ESTADO Notación

17. Ejemplo
