العمارة الاسلامية. تحت اشراف الاستاذ : عمر الحسوني انجاز : زكرياء ابياع. Plan. الاستحكامات العسكرية في العمارة الاسلامية مراحل تطور العمارة الحربية العمارة الحربية والسواحل الاسلامية قلع ة صلاح الدين الاسبلة الحمامات. القلاع والاستحكامات العسكرية في العمارة الاسلامية.
E N D

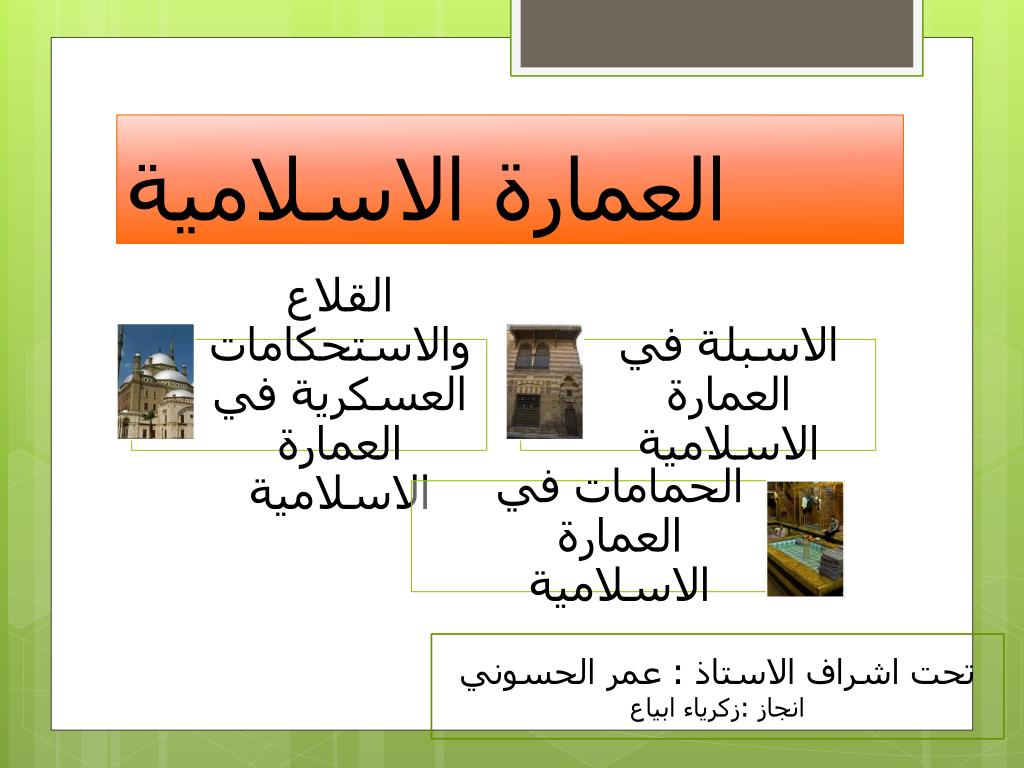

العمارة الاسلامية تحت اشراف الاستاذ : عمر الحسوني انجاز :زكرياءابياع

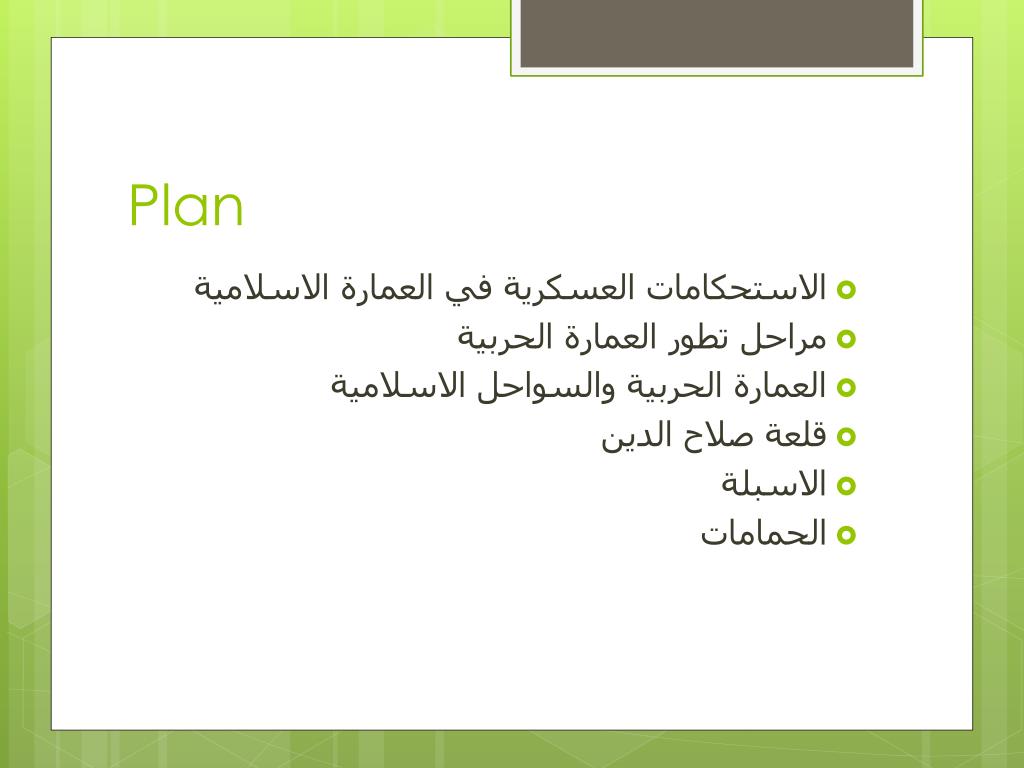

Plan • الاستحكامات العسكرية في العمارة الاسلامية • مراحل تطور العمارة الحربية • العمارة الحربية والسواحل الاسلامية • قلعة صلاح الدين • الاسبلة • الحمامات

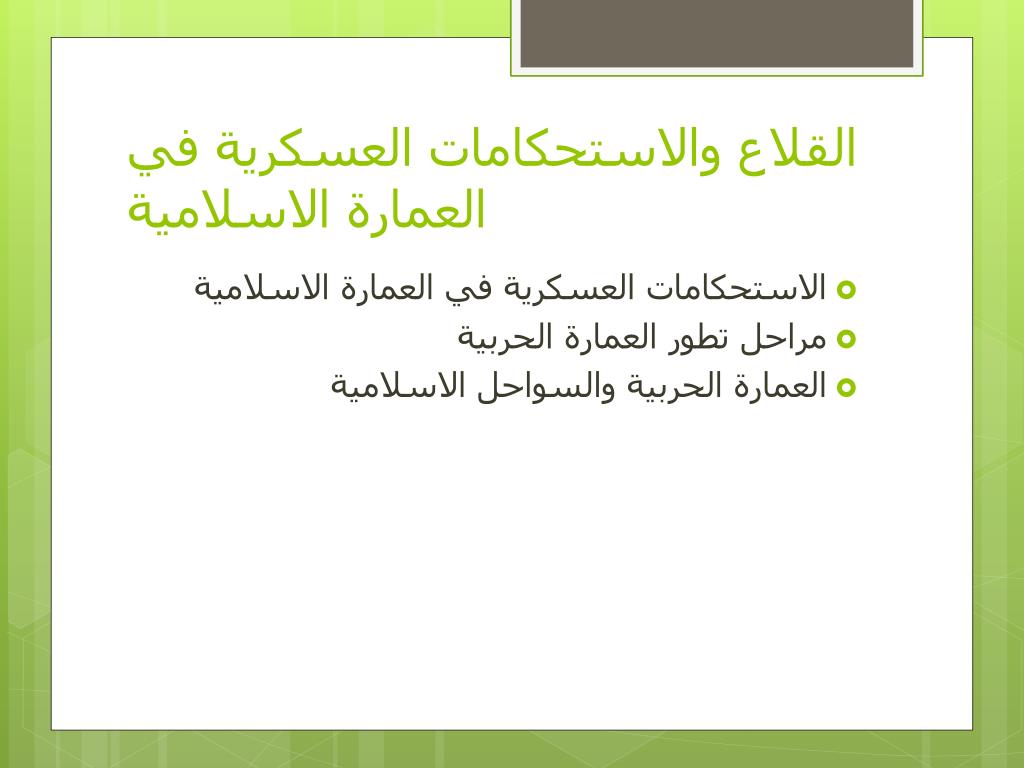

القلاع والاستحكامات العسكرية في العمارة الاسلامية • الاستحكامات العسكرية في العمارة الاسلامية • مراحل تطور العمارة الحربية • العمارة الحربية والسواحل الاسلامية

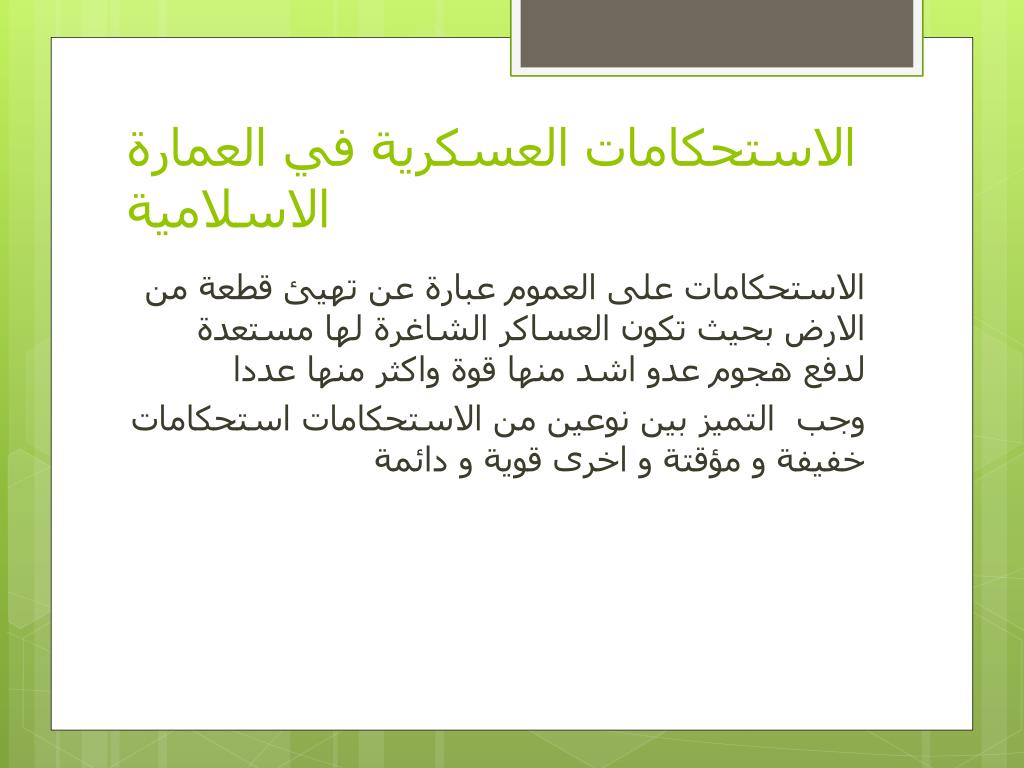

الاستحكامات العسكرية في العمارة الاسلامية الاستحكامات على العموم عبارة عن تهيئ قطعة من الارض بحيث تكون العساكر الشاغرة لها مستعدة لدفع هجوم عدو اشد منها قوة واكثر منها عددا وجب التميز بين نوعين من الاستحكامات استحكامات خفيفة و مؤقتة و اخرى قوية و دائمة

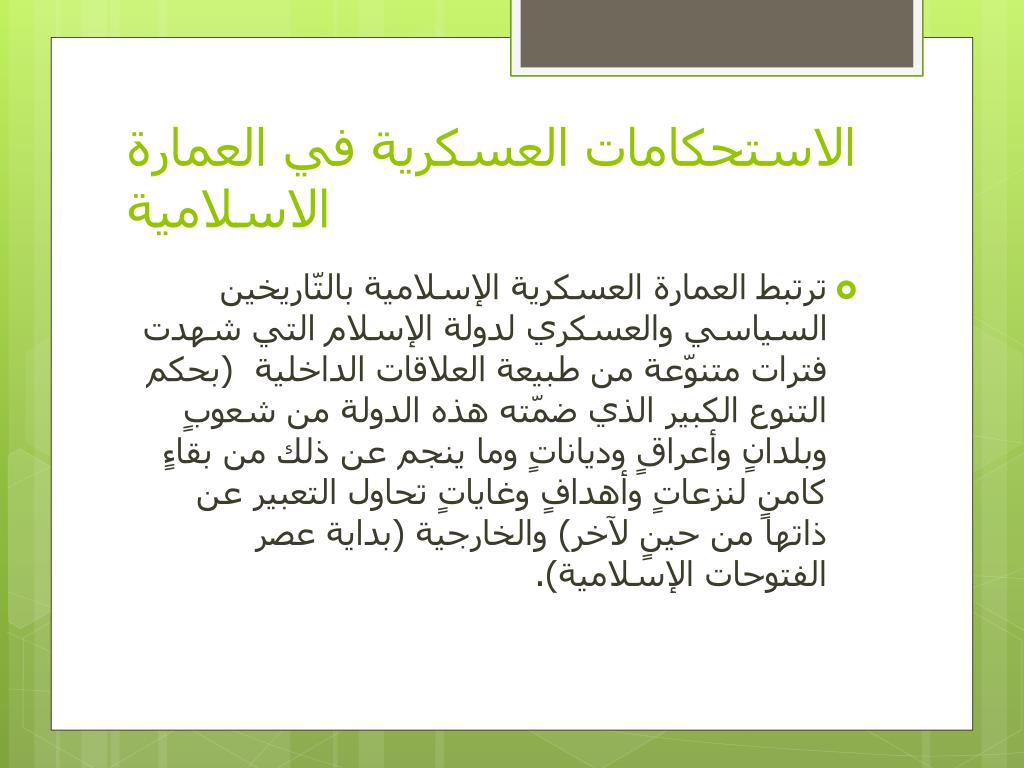

الاستحكامات العسكرية في العمارة الاسلامية • ترتبط العمارة العسكرية الإسلامية بالتّاريخين السياسي والعسكري لدولة الإسلام التي شهدت فترات متنوّعة من طبيعة العلاقات الداخلية (بحكم التنوع الكبير الذي ضمّته هذه الدولة من شعوبٍ وبلدانٍ وأعراقٍ ودياناتٍ وما ينجم عن ذلك من بقاءٍ كامنٍ لنزعاتٍ وأهدافٍ وغاياتٍ تحاول التعبير عن ذاتها من حينٍ لآخر) والخارجية (بداية عصر الفتوحات الإسلامية).

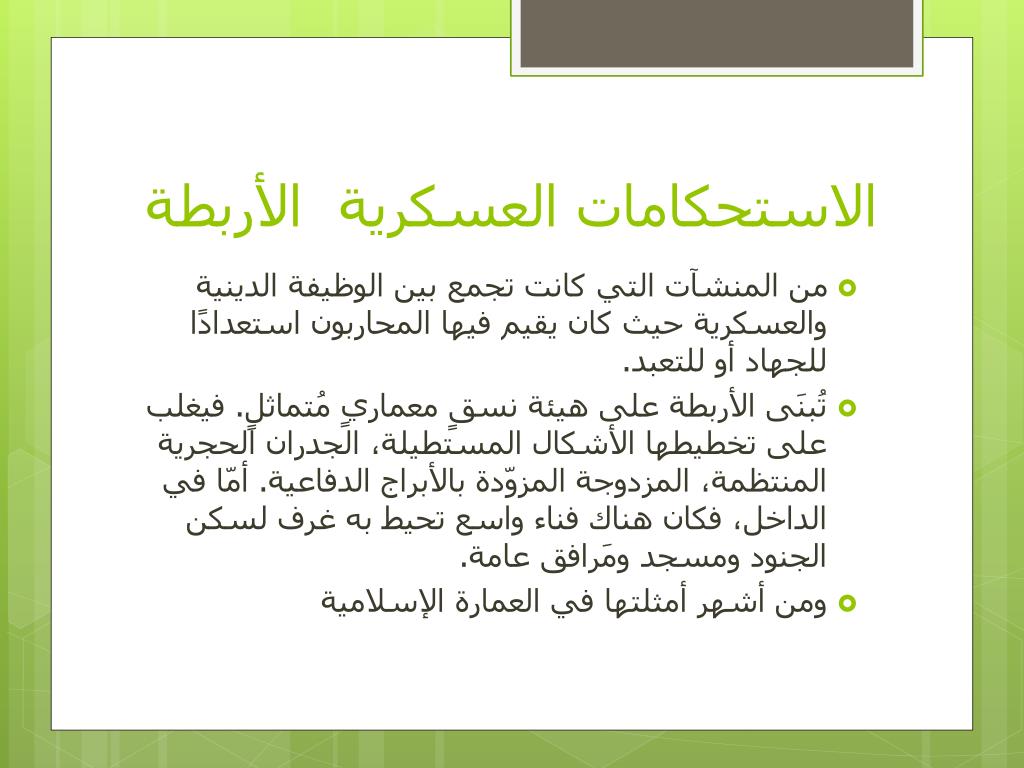

الاستحكامات العسكرية الأربطة • من المنشآت التي كانت تجمع بين الوظيفة الدينية والعسكرية حيث كان يقيم فيها المحاربون استعدادًا للجهاد أو للتعبد. • تُبنَى الأربطة على هيئة نسقٍ معماريٍ مُتماثلٍ. فيغلب على تخطيطها الأشكال المستطيلة، الجدران الحجرية المنتظمة، المزدوجة المزوّدة بالأبراج الدفاعية. أمّا في الداخل، فكان هناك فناء واسع تحيط به غرف لسكن الجنود ومسجد ومَرافق عامة. • ومن أشهر أمثلتها في العمارة الإسلامية

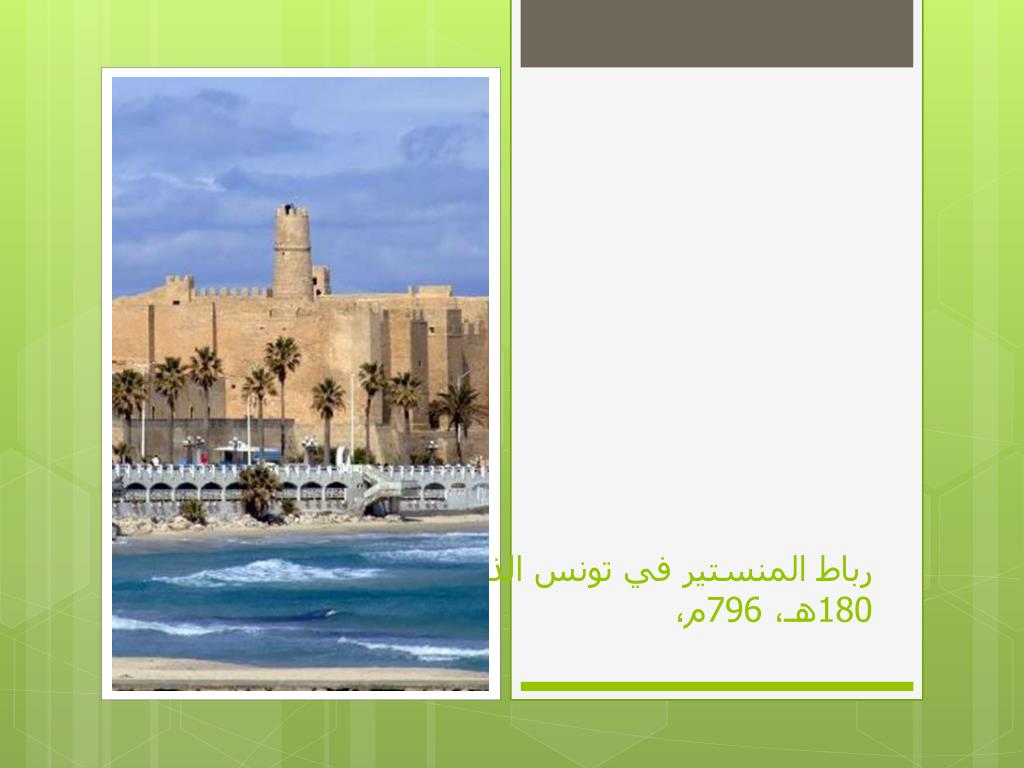

رباط المنستير في تونس الذي شيده هرثمة في سنة 180هـ، 796م،

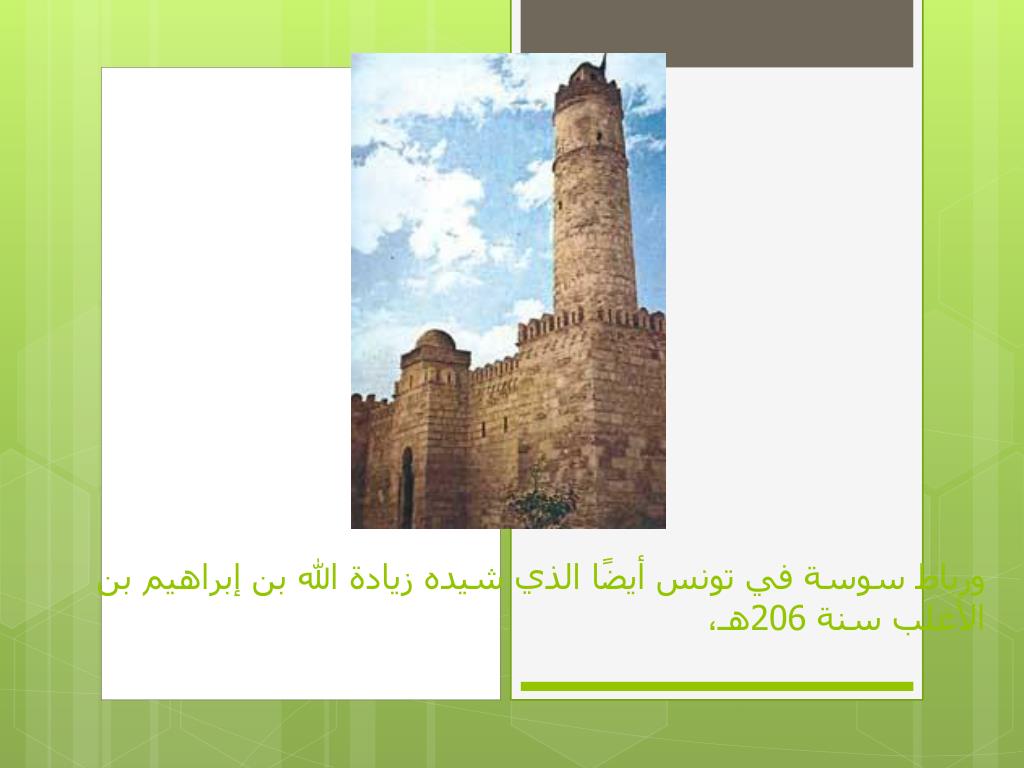

ورباط سوسة في تونس أيضًا الذي شيده زيادة الله بن إبراهيم بن الأغلب سنة 206هـ،

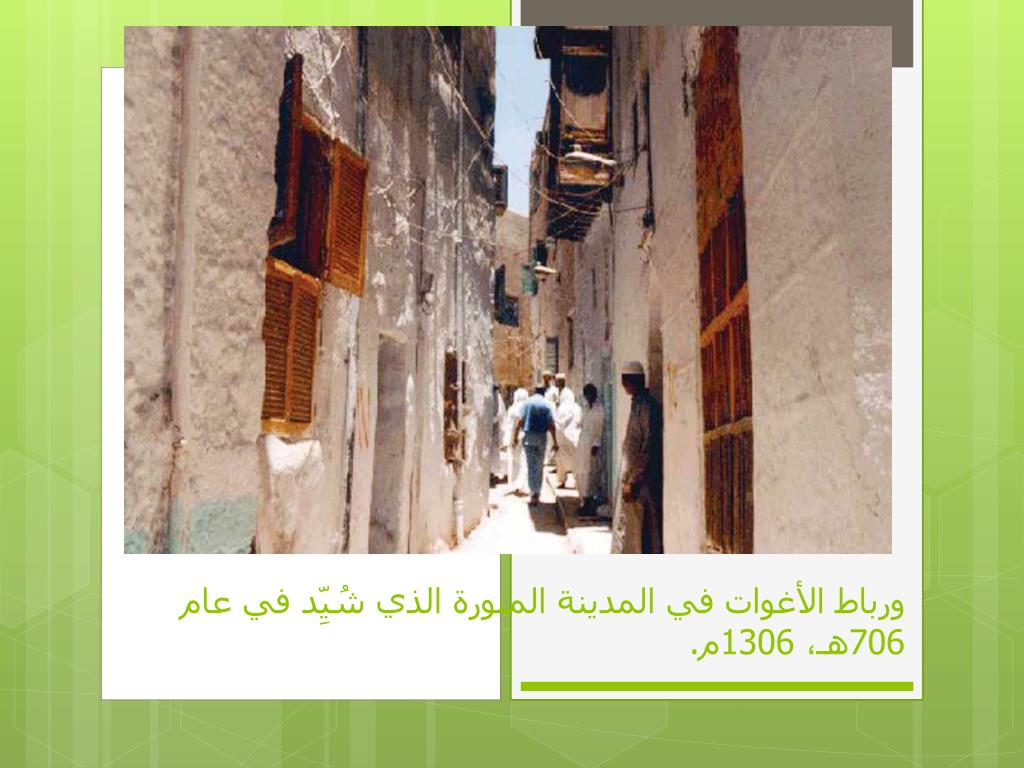

ورباط الأغوات في المدينة المنورة الذي شُيِّد في عام 706هـ، 1306م.

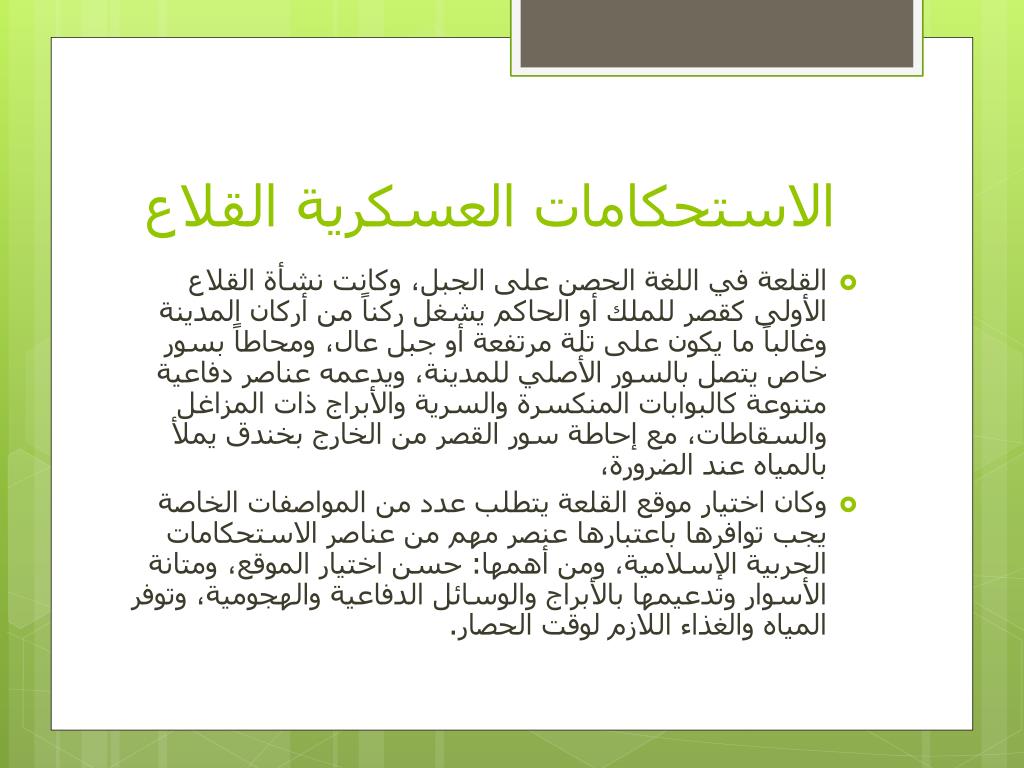

الاستحكامات العسكرية القلاع • القلعة في اللغة الحصن على الجبل، وكانت نشأة القلاع الأولى كقصر للملك أو الحاكم يشغل ركناً من أركان المدينة وغالباً ما يكون على تلة مرتفعة أو جبل عال، ومحاطاً بسور خاص يتصل بالسور الأصلي للمدينة، ويدعمه عناصر دفاعية متنوعة كالبوابات المنكسرة والسرية والأبراج ذات المزاغل والسقاطات، مع إحاطة سور القصر من الخارج بخندق يملأ بالمياه عند الضرورة، • وكان اختيار موقع القلعة يتطلب عدد من المواصفات الخاصة يجب توافرها باعتبارها عنصر مهم من عناصر الاستحكامات الحربية الإسلامية، ومن أهمها: حسن اختيار الموقع، ومتانة الأسوار وتدعيمها بالأبراج والوسائل الدفاعية والهجومية، وتوفر المياه والغذاء اللازم لوقت الحصار.

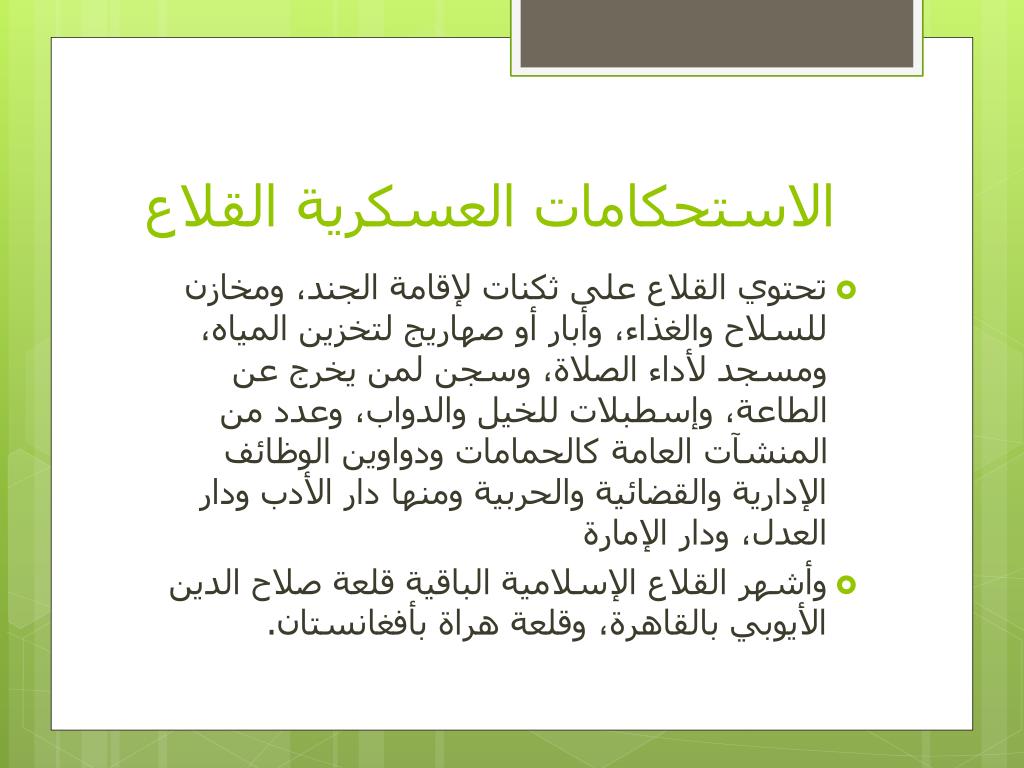

الاستحكامات العسكرية القلاع • تحتوي القلاع على ثكنات لإقامة الجند، ومخازن للسلاح والغذاء، وأبار أو صهاريج لتخزين المياه، ومسجد لأداء الصلاة، وسجن لمن يخرج عن الطاعة، وإسطبلات للخيل والدواب، وعدد من المنشآت العامة كالحمامات ودواوين الوظائف الإدارية والقضائية والحربية ومنها دار الأدب ودار العدل، ودار الإمارة • وأشهر القلاع الإسلامية الباقية قلعة صلاح الدين الأيوبي بالقاهرة، وقلعة هراة بأفغانستان.

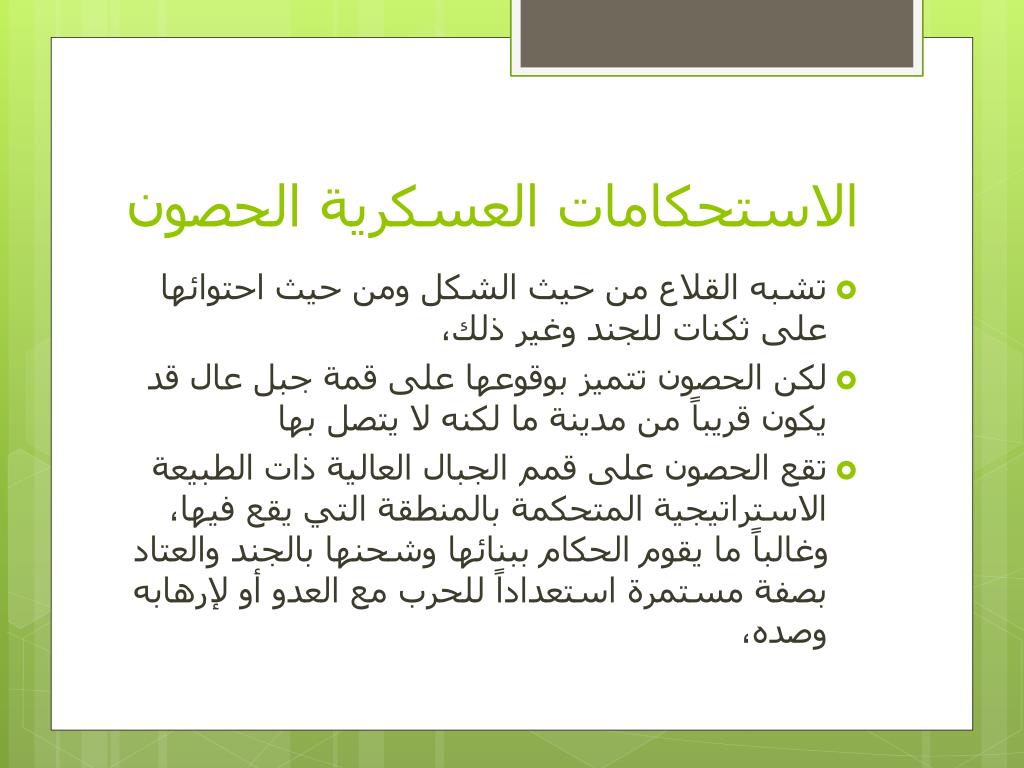

الاستحكامات العسكرية الحصون • تشبه القلاع من حيث الشكل ومن حيث احتوائها على ثكنات للجند وغير ذلك، • لكن الحصون تتميز بوقوعها على قمة جبل عال قد يكون قريباً من مدينة ما لكنه لا يتصل بها • تقعالحصون على قمم الجبال العالية ذات الطبيعة الاستراتيجية المتحكمة بالمنطقة التي يقع فيها، وغالباً ما يقوم الحكام ببنائها وشحنها بالجند والعتاد بصفة مستمرة استعداداً للحرب مع العدو أو لإرهابه وصده،

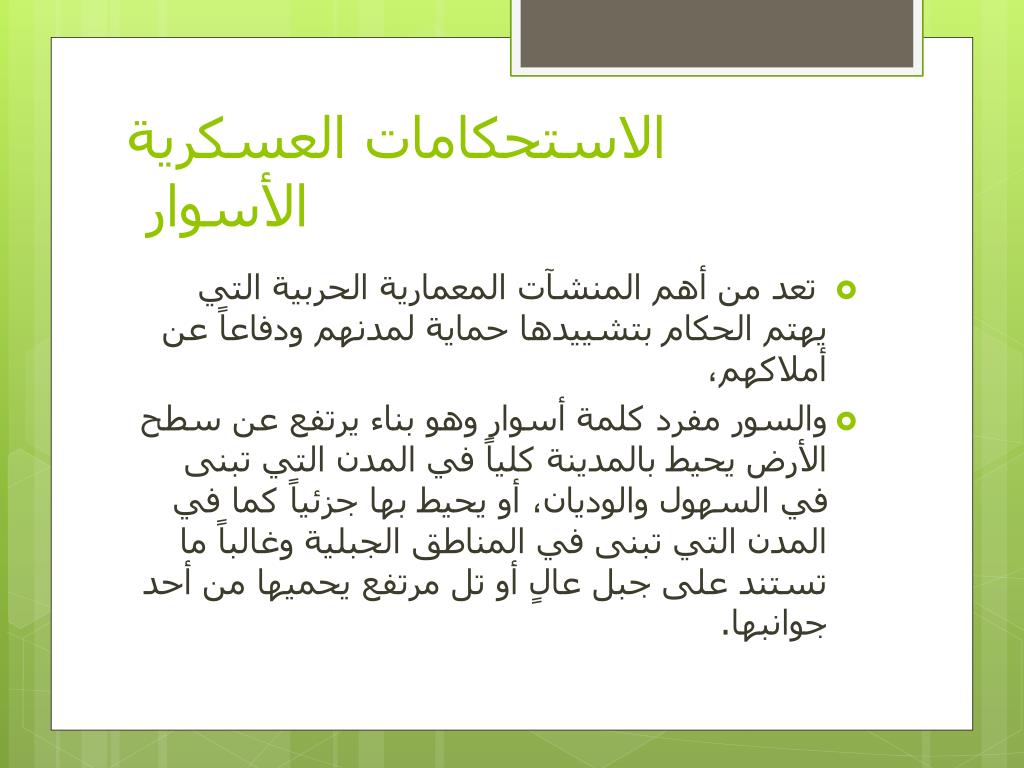

الاستحكامات العسكرية الأسوار • تعد من أهم المنشآت المعمارية الحربية التي يهتم الحكام بتشييدها حماية لمدنهم ودفاعاً عن أملاكهم، • والسور مفرد كلمة أسوار وهو بناء يرتفع عن سطح الأرض يحيط بالمدينة كلياً في المدن التي تبنى في السهول والوديان، أو يحيط بها جزئياً كما في المدن التي تبنى في المناطق الجبلية وغالباً ما تستند على جبل عالٍ أو تل مرتفع يحميها من أحد جوانبها.

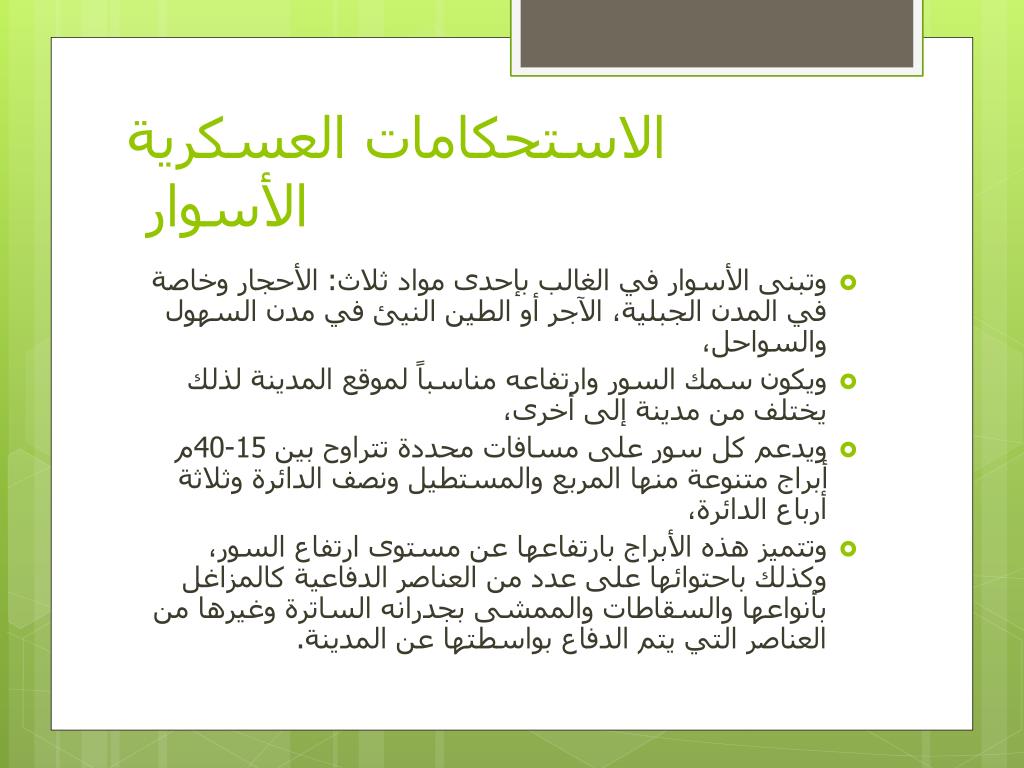

الاستحكامات العسكرية الأسوار • وتبنى الأسوار في الغالب بإحدى مواد ثلاث: الأحجار وخاصة في المدن الجبلية، الآجر أو الطين النيئ في مدن السهول والسواحل، • ويكون سمك السور وارتفاعه مناسباً لموقع المدينة لذلك يختلف من مدينة إلى أخرى، • ويدعم كل سور على مسافات محددة تتراوح بين 15-40م أبراج متنوعة منها المربع والمستطيل ونصف الدائرة وثلاثة أرباع الدائرة، • وتتميز هذه الأبراج بارتفاعها عن مستوى ارتفاع السور، وكذلك باحتوائها على عدد من العناصر الدفاعية كالمزاغل بأنواعها والسقاطات والممشى بجدرانه الساترة وغيرها من العناصر التي يتم الدفاع بواسطتها عن المدينة.

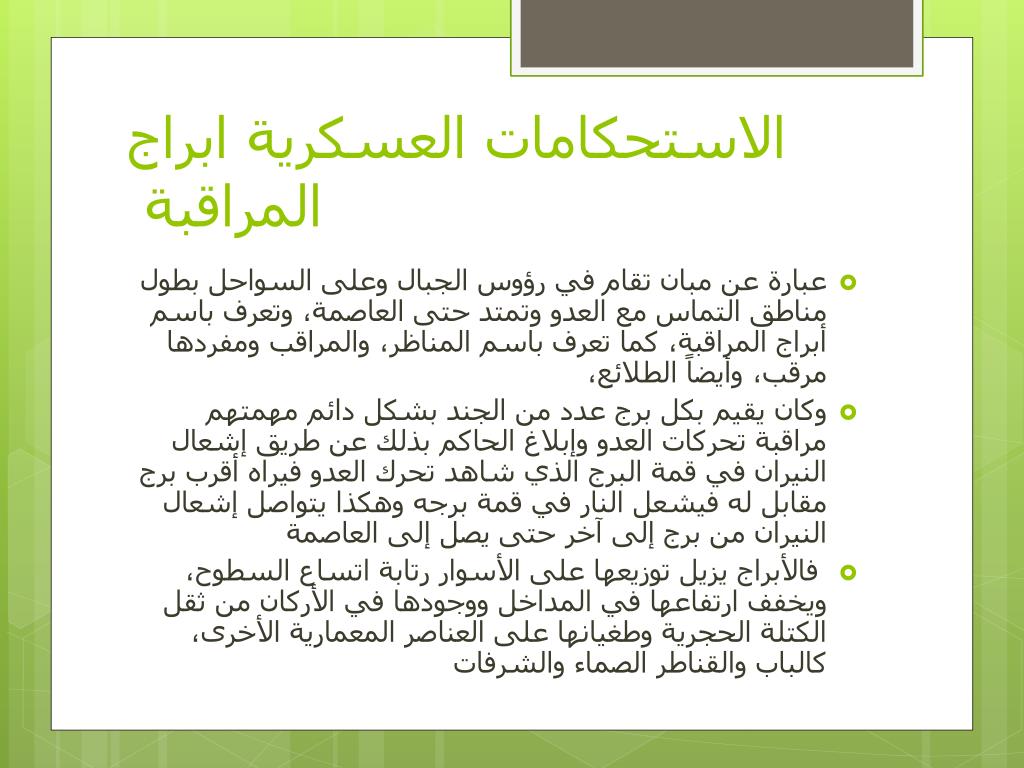

الاستحكامات العسكرية ابراج المراقبة • عبارة عن مبان تقام في رؤوس الجبال وعلى السواحل بطول مناطق التماس مع العدو وتمتد حتى العاصمة، وتعرف باسم أبراج المراقبة، كما تعرف باسم المناظر، والمراقب ومفردها مرقب، وأيضاً الطلائع، • وكان يقيم بكل برج عدد من الجند بشكل دائم مهمتهم مراقبة تحركات العدو وإبلاغ الحاكم بذلك عن طريق إشعال النيران في قمة البرج الذي شاهد تحرك العدو فيراه أقرب برج مقابل له فيشعل النار في قمة برجه وهكذا يتواصل إشعال النيران من برج إلى آخر حتى يصل إلى العاصمة • فالأبراج يزيل توزيعها على الأسوار رتابة اتساع السطوح، ويخفف ارتفاعها في المداخل ووجودها في الأركان من ثقل الكتلة الحجرية وطغيانها على العناصر المعمارية الأخرى، كالباب والقناطر الصماء والشرفات
الاستحكامات العسكرية الخندق • الخندق في اللغة الوادي والحفير حول أسوار المدن، وخندق حوله حفر خندقاً، • وقد استخدم الخندق كعنصر دفاعي منذ عصر ما قبل الإسلام، في العراق وفارس ومصر وغيرها، • وكان أول استخدام للخندق في العصر الإسلامي في عهد الرسول سنة 5هـ/626م عندما أحاط جزء من المدينة بخندق عمقه 20 ذراعاً وعرضه 20 ذراعاً أيضاً،

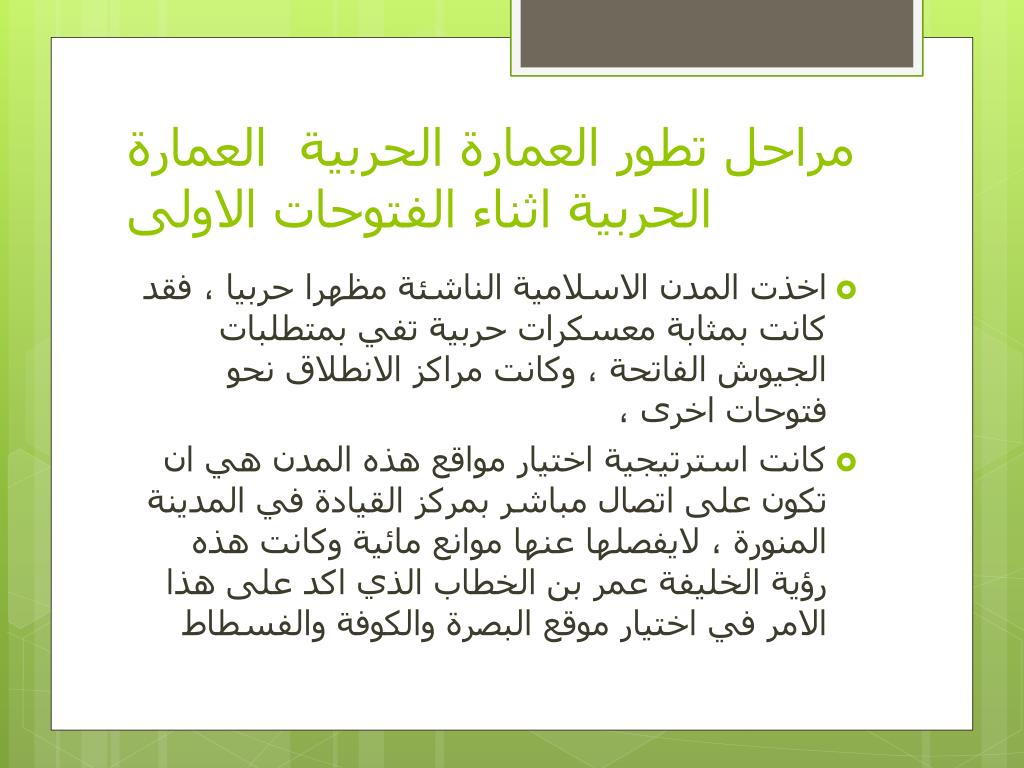

مراحل تطور العمارة الحربية العمارة الحربية اثناء الفتوحات الاولى • اخذت المدن الاسلامية الناشئة مظهرا حربيا ، فقد كانت بمثابة معسكرات حربية تفي بمتطلبات الجيوش الفاتحة ، وكانت مراكز الانطلاق نحو فتوحات اخرى ، • كانت استرتيجية اختيار مواقع هذه المدن هي ان تكون على اتصال مباشر بمركز القيادة في المدينة المنورة ، لايفصلها عنها موانع مائية وكانت هذه رؤية الخليفة عمر بن الخطاب الذي اكد على هذا الامر في اختيار موقع البصرة والكوفة والفسطاط
مراحل تطور العمارة الحربية العمارة الحربية اثناء الفتوحات الاولى • ثم اتبع نهج الخليفة عمر بن الخطاب رضي الله عنه عقبة بن نافع في اختيار موقع مدينة القيروان فجعلها بعيدة عن البحر داخل الصحراء حتى لاتكون في مرمى الاساطيل المعادية ولاسيما ان المسلمين في ذلك الوقت لم تكن لهم القوة البحرية التي تمكنهم من الدفاع عن مدن ساحلية • ولكن بعد ان توفرت هذه القوة وانشئت الاساطيل اختلف الاتجاه ولم تكن الحاجة ملحة لانشاء الاسوار حول هذه المدن الاولى ولاسيما ان دواعي الامن والامان في اقاليم الدولة الاسلامية كانت متوفرة ، كما ان قوام سكان هذه المدن كانوا من الجند الفاتحين

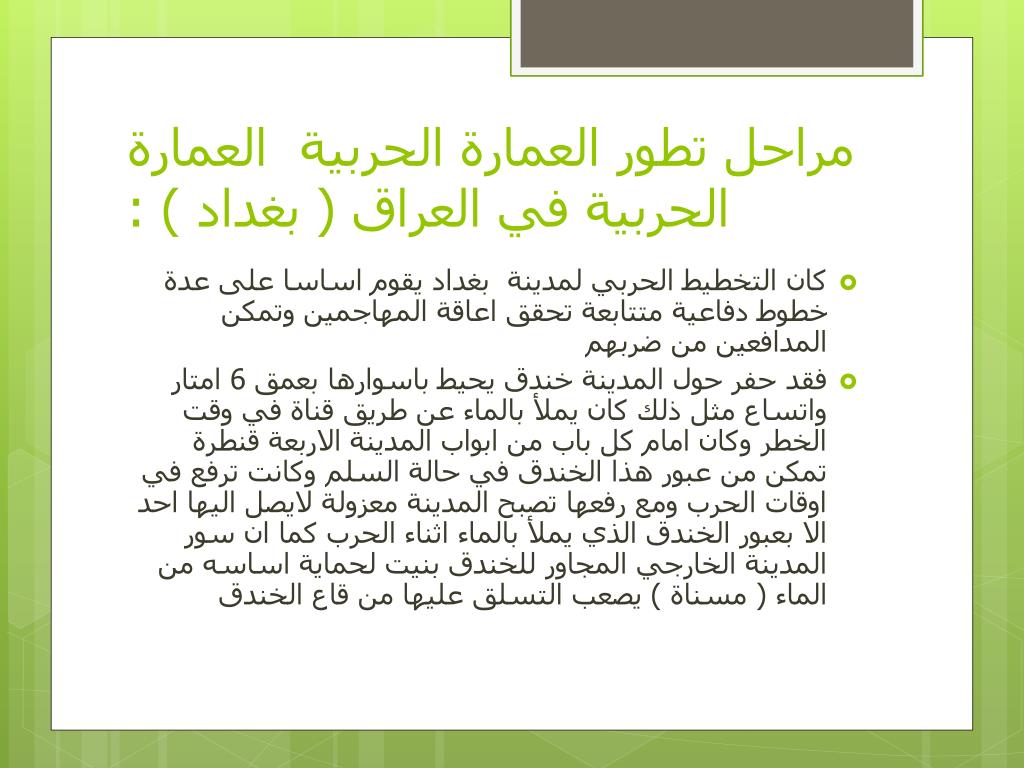

مراحل تطور العمارة الحربية العمارة الحربية في العراق ( بغداد ) : • كان التخطيط الحربي لمدينة بغداد يقوم اساسا على عدة خطوط دفاعية متتابعة تحقق اعاقة المهاجمين وتمكن المدافعين من ضربهم • فقد حفر حول المدينة خندق يحيط باسوارها بعمق 6 امتار واتساع مثل ذلك كان يملأ بالماء عن طريق قناة في وقت الخطر وكان امام كل باب من ابواب المدينة الاربعة قنطرة تمكن من عبور هذا الخندق في حالة السلم وكانت ترفع في اوقات الحرب ومع رفعها تصبح المدينة معزولة لايصل اليها احد الا بعبور الخندق الذي يملأ بالماء اثناء الحرب كما ان سور المدينة الخارجي المجاور للخندق بنيت لحماية اساسه من الماء ( مسناة ) يصعب التسلق عليها من قاع الخندق

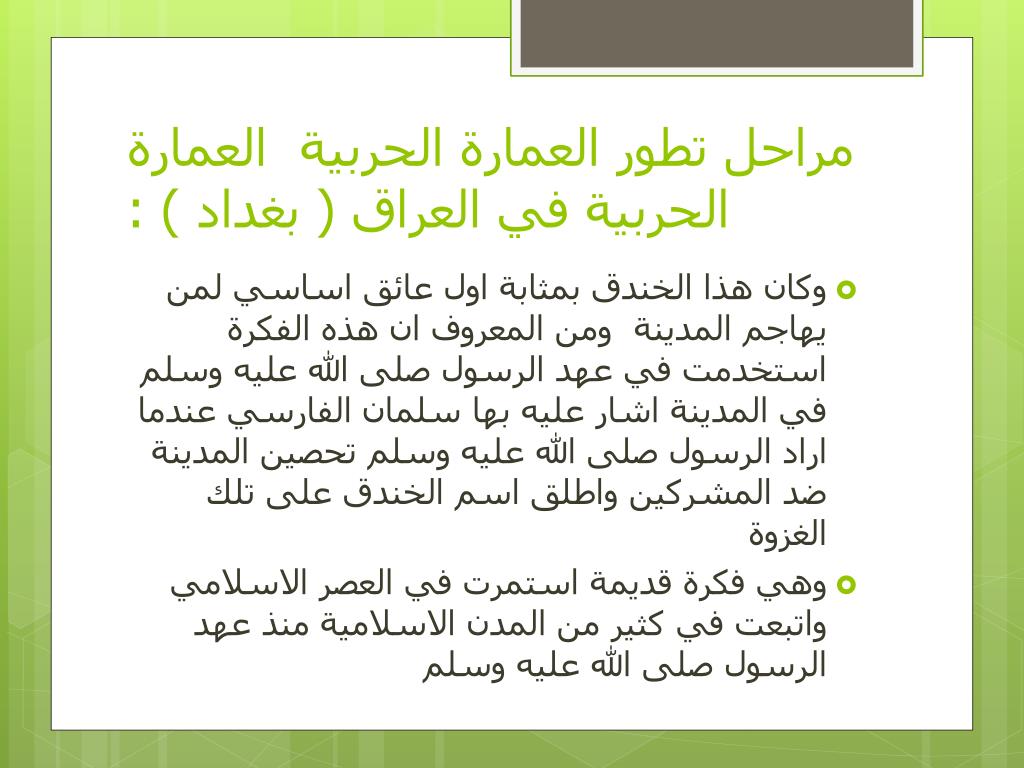

مراحل تطور العمارة الحربية العمارة الحربية في العراق ( بغداد ) : • وكان هذا الخندق بمثابة اول عائق اساسي لمن يهاجم المدينة ومن المعروف ان هذه الفكرة استخدمت في عهد الرسول صلى الله عليه وسلم في المدينة اشار عليه بها سلمان الفارسي عندما اراد الرسول صلى الله عليه وسلم تحصين المدينة ضد المشركين واطلق اسم الخندق على تلك الغزوة • وهي فكرة قديمة استمرت في العصر الاسلامي واتبعت في كثير من المدن الاسلامية منذ عهد الرسول صلى الله عليه وسلم
مراحل تطور العمارة الحربية العمارة الحربية في العراق ( بغداد ) : • ويلي الخندق السور الخارجي الذي يمثل خطا دفاعيا واقيا وكان بهذا السور اربعة مداخل منكسرة(باشورة ) اتخذت تصميما معماريا يضطر الداخل في اي منها الى الانعطاف يسارا فتكشف يمينه وهي نقطة الضعف التي ايمكن اصابتها لعدم حمايتها بادوات الحماية المستخدمة باعتبارها الذراع الضاربة المتحركة ويمكن اصابتها اصابة مباشرة • اما المداخل فكان لها ابواب صفحت مصاريعها بالحديد لمقاومة ضربات العدو اذا ماستطاع الوصول اليها وهو اسلوب شاع استخدامه في جل ابواب المدن الاسلامية من امثلتها ابواب المهدية والقاهرة
مراحل تطور العمارة الحربية العمارة الحربية في العراق ( بغداد ) : • وكان بين السورين الخارجي والداخلي الكبير مساحة خالية تصلح للدفاع عن السور الاخير وهذه المساحة تسمى الفيصل ويمكن اصطياد العدو فيها اذا مااستطاع اجتياح السور الخارجي • اما السور الداخلي الكبير فهو اكبر الخطوط الدفاعية قوة تؤكد ذلك مقاييس بناءه يبلغ سمك السور عند قاعدته 35 مترا وعرضه في اعلاه 12 مترا وزود بابراج عددها 113 برجا نصف مستدير وابواب هذا السور مزودة بسلالم يصعد منها الى مجلس يعلو كل باب يمكن من خلاله مشاهدة المنطقة خارج المدين ومراقبتها باعتبار ارتفاعه واشرافه على الساحات خارج المدينة

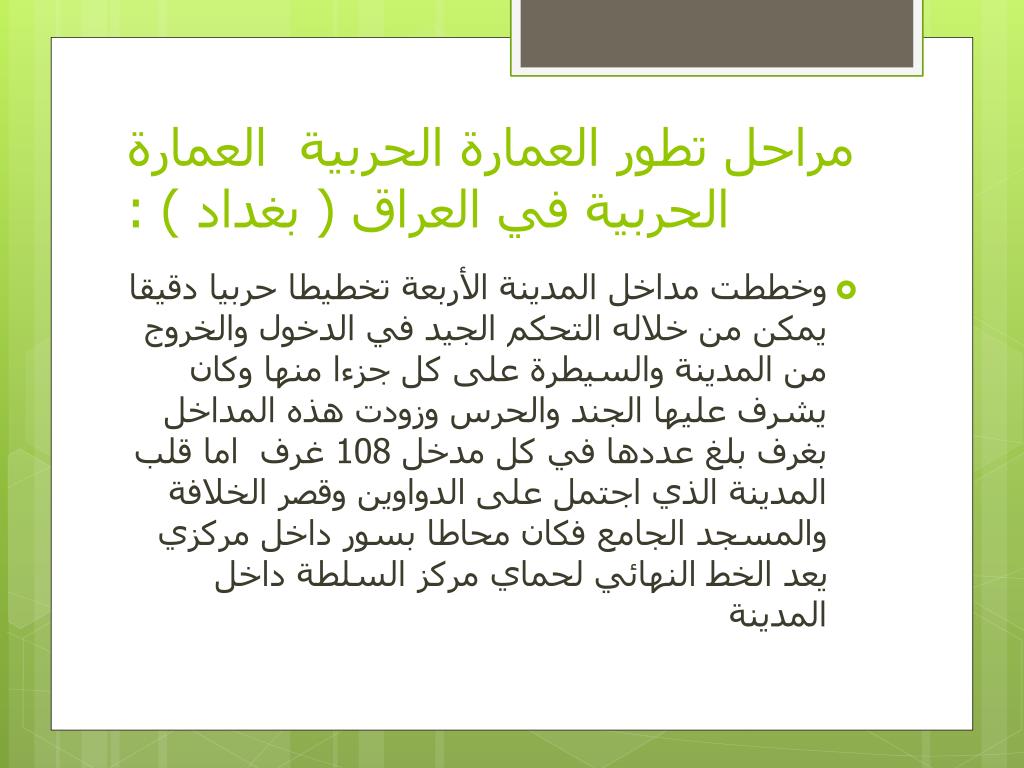

مراحل تطور العمارة الحربية العمارة الحربية في العراق ( بغداد ) : • وخططت مداخل المدينة الأربعة تخطيطا حربيا دقيقا يمكن من خلاله التحكم الجيد في الدخول والخروج من المدينة والسيطرة على كل جزءا منها وكان يشرف عليها الجند والحرس وزودت هذه المداخل بغرف بلغ عددها في كل مدخل 108 غرف اما قلب المدينة الذي اجتمل على الدواوين وقصر الخلافة والمسجد الجامع فكان محاطا بسور داخل مركزي يعد الخط النهائي لحماي مركز السلطة داخل المدينة

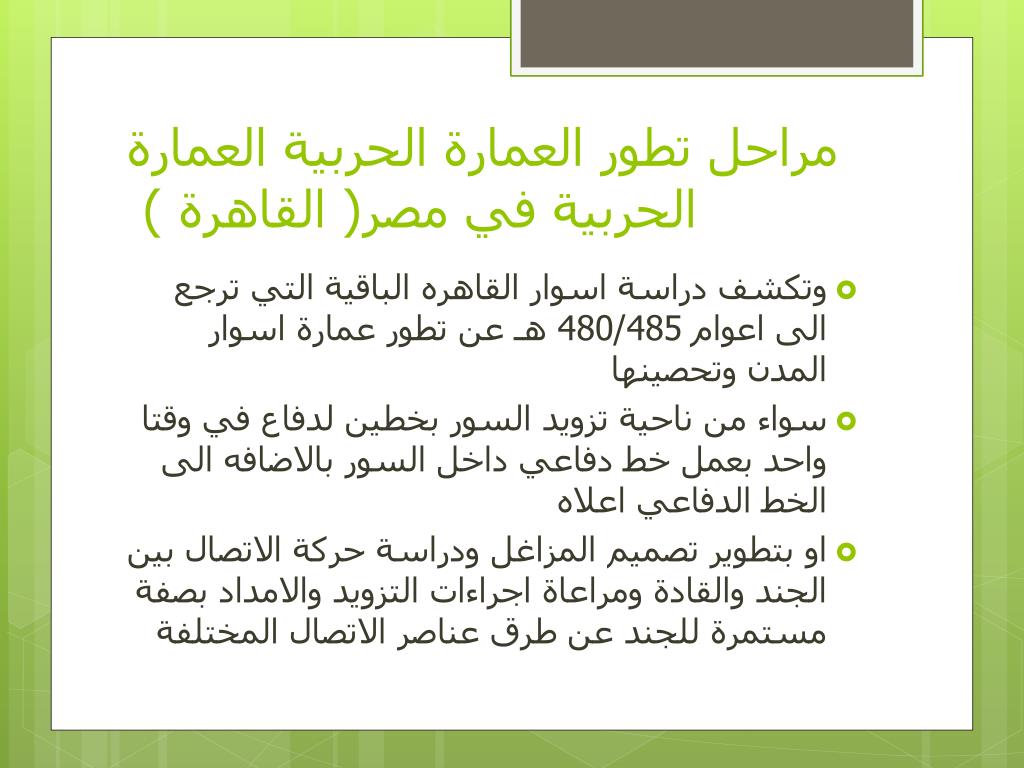

مراحل تطور العمارة الحربية العمارة الحربية في مصر( القاهرة ) • وتكشف دراسة اسوار القاهره الباقية التي ترجع الى اعوام 480/485 هـ عن تطور عمارة اسوار المدن وتحصينها • سواء من ناحية تزويد السور بخطين لدفاع في وقتا واحد بعمل خط دفاعي داخل السور بالاضافه الى الخط الدفاعي اعلاه • او بتطوير تصميم المزاغل ودراسة حركة الاتصال بين الجند والقادة ومراعاة اجراءات التزويد والامداد بصفة مستمرة للجند عن طرق عناصر الاتصال المختلفة

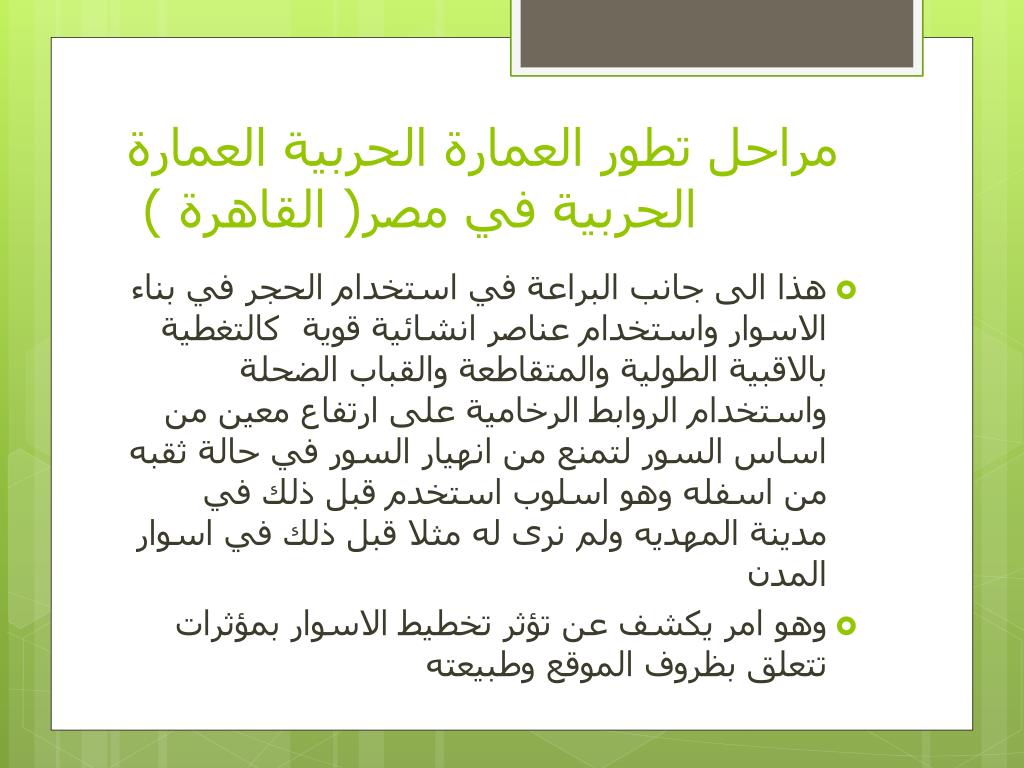

مراحل تطور العمارة الحربية العمارة الحربية في مصر( القاهرة ) • هذا الى جانب البراعة في استخدام الحجر في بناء الاسوار واستخدام عناصر انشائية قوية كالتغطية بالاقبية الطولية والمتقاطعة والقباب الضحلة واستخدام الروابط الرخامية على ارتفاع معين من اساس السور لتمنع من انهيار السور في حالة ثقبه من اسفله وهو اسلوب استخدم قبل ذلك في مدينة المهديه ولم نرى له مثلا قبل ذلك في اسوار المدن • وهو امر يكشف عن تؤثر تخطيط الاسوار بمؤثرات تتعلق بظروف الموقع وطبيعته

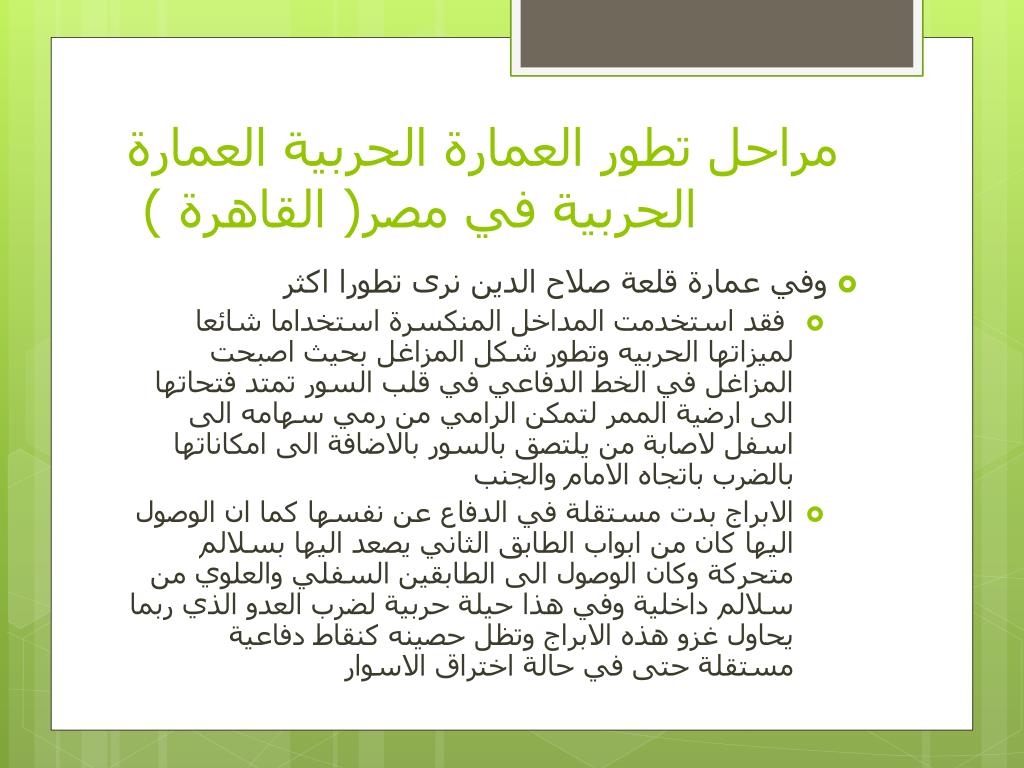

مراحل تطور العمارة الحربية العمارة الحربية في مصر( القاهرة ) • وفي عمارة قلعة صلاح الدين نرى تطورا اكثر • فقد استخدمت المداخل المنكسرة استخداما شائعا لميزاتها الحربيه وتطور شكل المزاغل بحيث اصبحت المزاغل في الخط الدفاعي في قلب السور تمتد فتحاتها الى ارضية الممر لتمكن الرامي من رمي سهامه الى اسفل لاصابة من يلتصق بالسور بالاضافة الى امكاناتها بالضرب باتجاه الامام والجنب • الابراج بدت مستقلة في الدفاع عن نفسها كما ان الوصول اليها كان من ابواب الطابق الثاني يصعد اليها بسلالم متحركة وكان الوصول الى الطابقين السفلي والعلوي من سلالم داخلية وفي هذا حيلة حربية لضرب العدو الذي ربما يحاول غزو هذه الابراج وتظل حصينه كنقاط دفاعية مستقلة حتى في حالة اختراق الاسوار

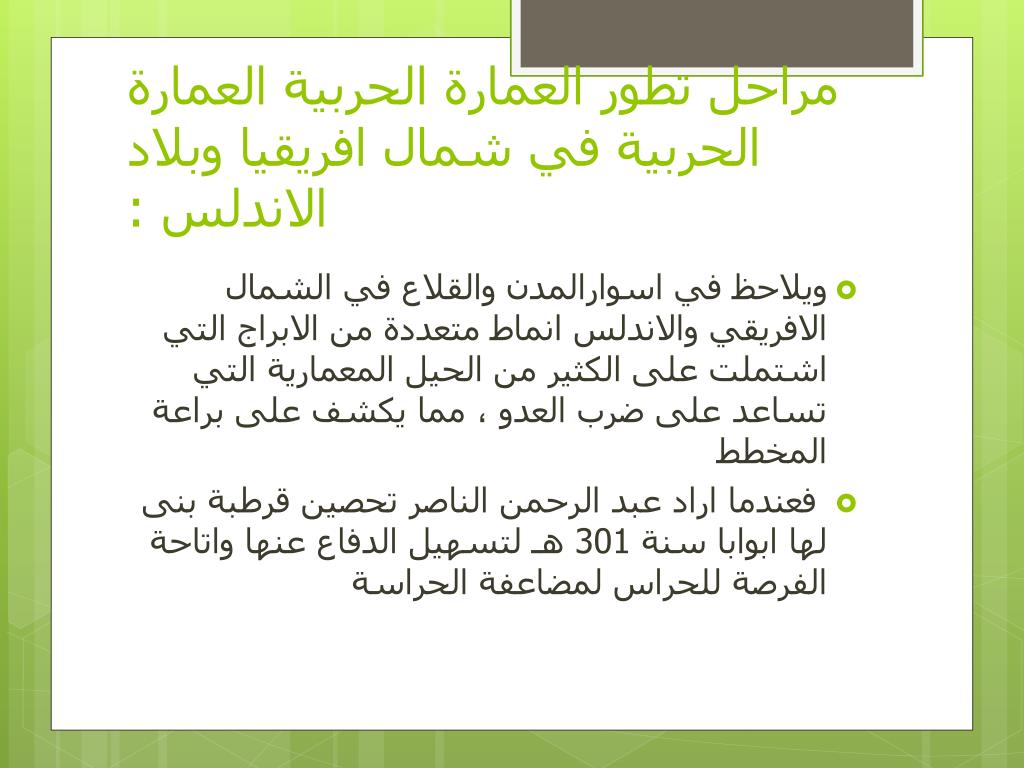

مراحل تطور العمارة الحربية العمارة الحربية في شمال افريقيا وبلاد الاندلس : • ويلاحظ في اسوارالمدن والقلاع في الشمال الافريقي والاندلس انماط متعددة من الابراج التي اشتملت على الكثير من الحيل المعمارية التي تساعد على ضرب العدو ، مما يكشف على براعة المخطط • فعندما اراد عبد الرحمن الناصر تحصين قرطبة بنى لها ابوابا سنة 301 هـ لتسهيل الدفاع عنها واتاحة الفرصة للحراس لمضاعفة الحراسة

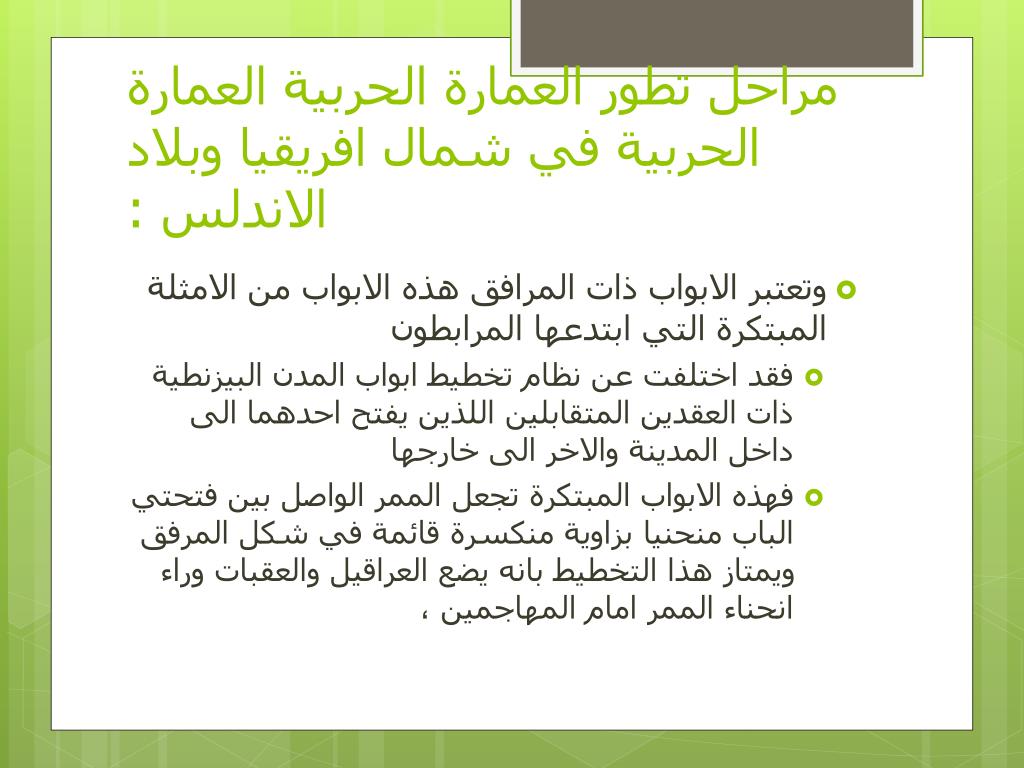

مراحل تطور العمارة الحربية العمارة الحربية في شمال افريقيا وبلاد الاندلس : • وتعتبر الابواب ذات المرافق هذه الابواب من الامثلة المبتكرة التي ابتدعها المرابطون • فقد اختلفت عن نظام تخطيط ابواب المدن البيزنطية ذات العقدين المتقابلين اللذين يفتح احدهما الى داخل المدينة والاخر الى خارجها • فهذه الابواب المبتكرة تجعل الممر الواصل بين فتحتي الباب منحنيا بزاوية منكسرة قائمة في شكل المرفق ويمتاز هذا التخطيط بانه يضع العراقيل والعقبات وراء انحناء الممر امام المهاجمين ،

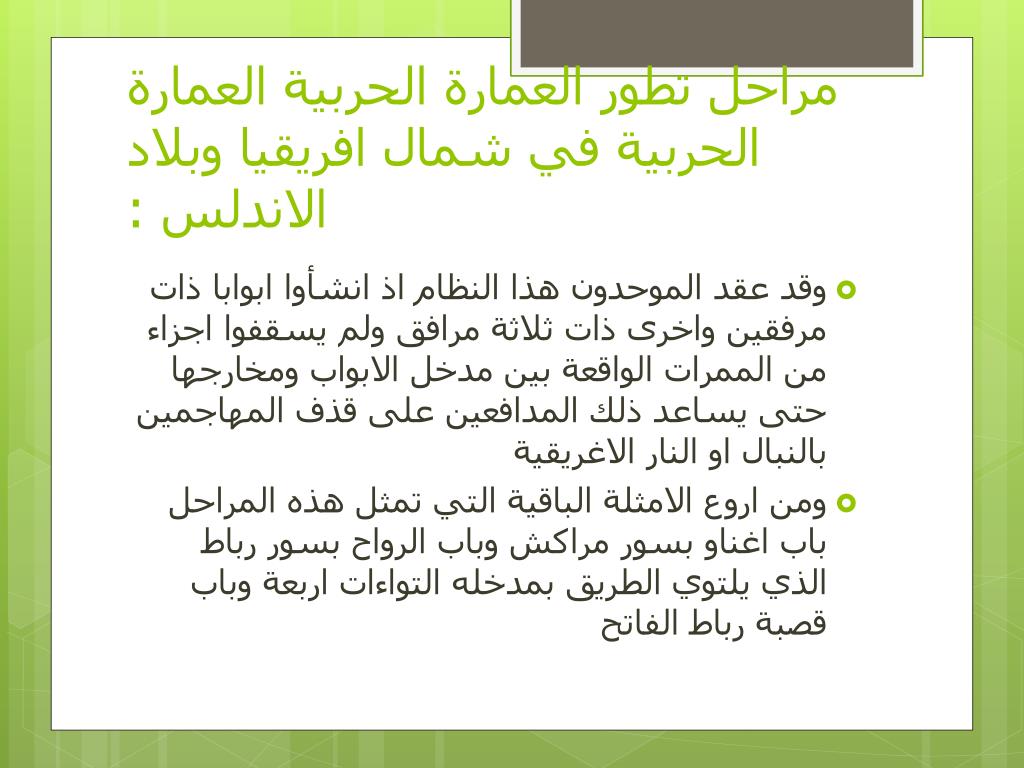

مراحل تطور العمارة الحربية العمارة الحربية في شمال افريقيا وبلاد الاندلس : • وقد عقد الموحدون هذا النظام اذ انشأوا ابوابا ذات مرفقين واخرى ذات ثلاثة مرافق ولم يسقفوا اجزاء من الممرات الواقعة بين مدخل الابواب ومخارجها حتى يساعد ذلك المدافعين على قذف المهاجمين بالنبال او النار الاغريقية • ومن اروع الامثلة الباقية التي تمثل هذه المراحل باب اغناو بسور مراكش وباب الرواح بسور رباط الذي يلتوي الطريق بمدخله التواءات اربعة وباب قصبة رباط الفاتح

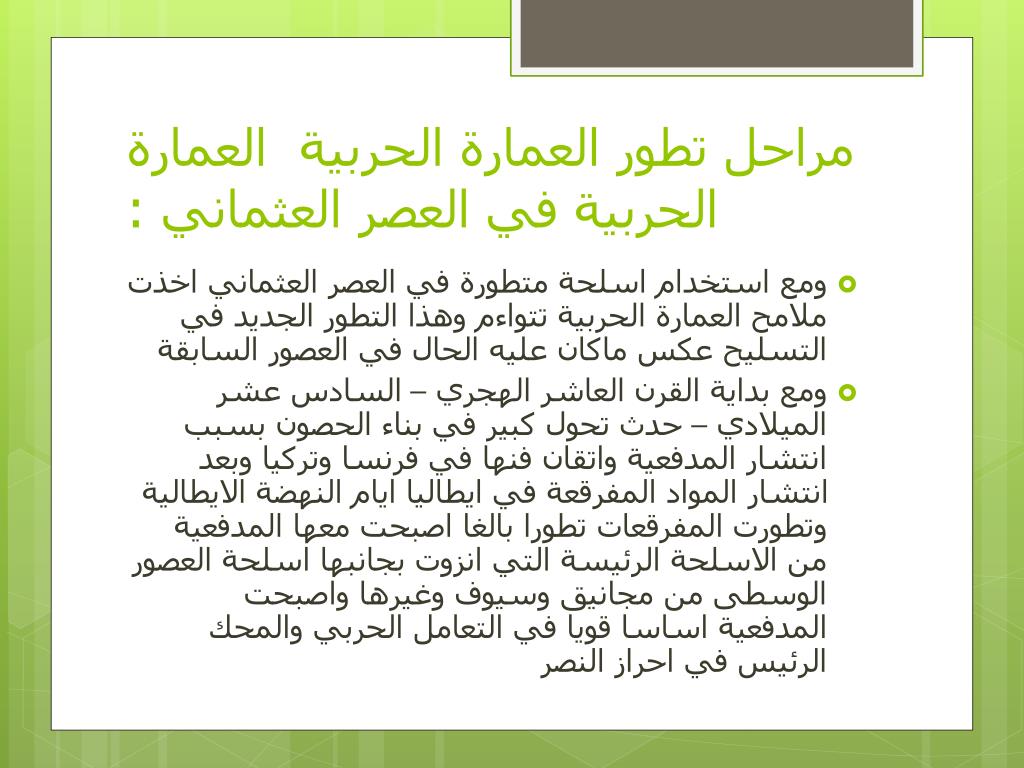

مراحل تطور العمارة الحربية العمارة الحربية في العصر العثماني : • ومع استخدام اسلحة متطورة في العصر العثماني اخذت ملامح العمارة الحربية تتواءم وهذا التطور الجديد في التسليح عكس ماكان عليه الحال في العصور السابقة • ومع بداية القرن العاشر الهجري – السادس عشر الميلادي – حدث تحول كبير في بناء الحصون بسبب انتشار المدفعية واتقان فنها في فرنسا وتركيا وبعد انتشار المواد المفرقعة في ايطاليا ايام النهضة الايطالية وتطورت المفرقعات تطورا بالغا اصبحت معها المدفعية من الاسلحة الرئيسة التي انزوت بجانبها اسلحة العصور الوسطى من مجانيق وسيوف وغيرها واصبحت المدفعية اساسا قويا في التعامل الحربي والمحك الرئيس في احراز النصر

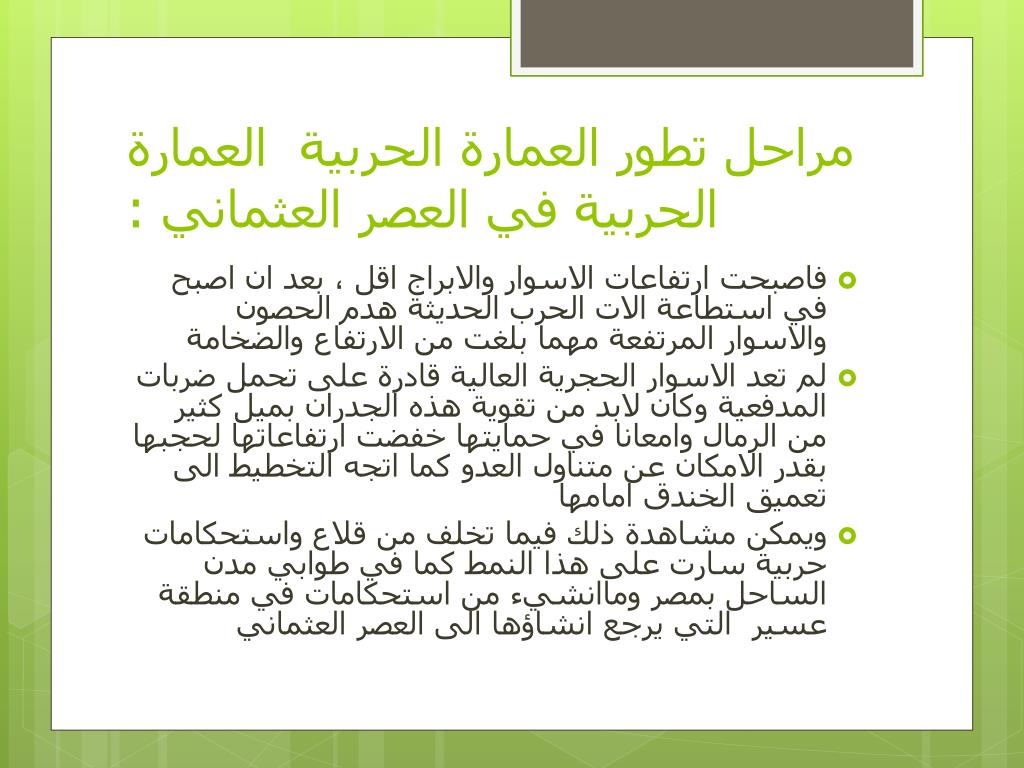

مراحل تطور العمارة الحربية العمارة الحربية في العصر العثماني : • فاصبحت ارتفاعات الاسوار والابراج اقل ، بعد ان اصبح في استطاعة الات الحرب الحديثة هدم الحصون والاسوار المرتفعة مهما بلغت من الارتفاع والضخامة • لم تعد الاسوار الحجرية العالية قادرة على تحمل ضربات المدفعية وكان لابد من تقوية هذه الجدران بميل كثير من الرمال وامعانا في حمايتها خفضت ارتفاعاتها لحجبها بقدر الامكان عن متناول العدو كما اتجه التخطيط الى تعميق الخندق امامها • ويمكن مشاهدة ذلك فيما تخلف من قلاع واستحكامات حربية سارت على هذا النمط كما في طوابي مدن الساحل بمصر وماانشيء من استحكامات في منطقة عسير التي يرجع انشاؤها الى العصر العثماني

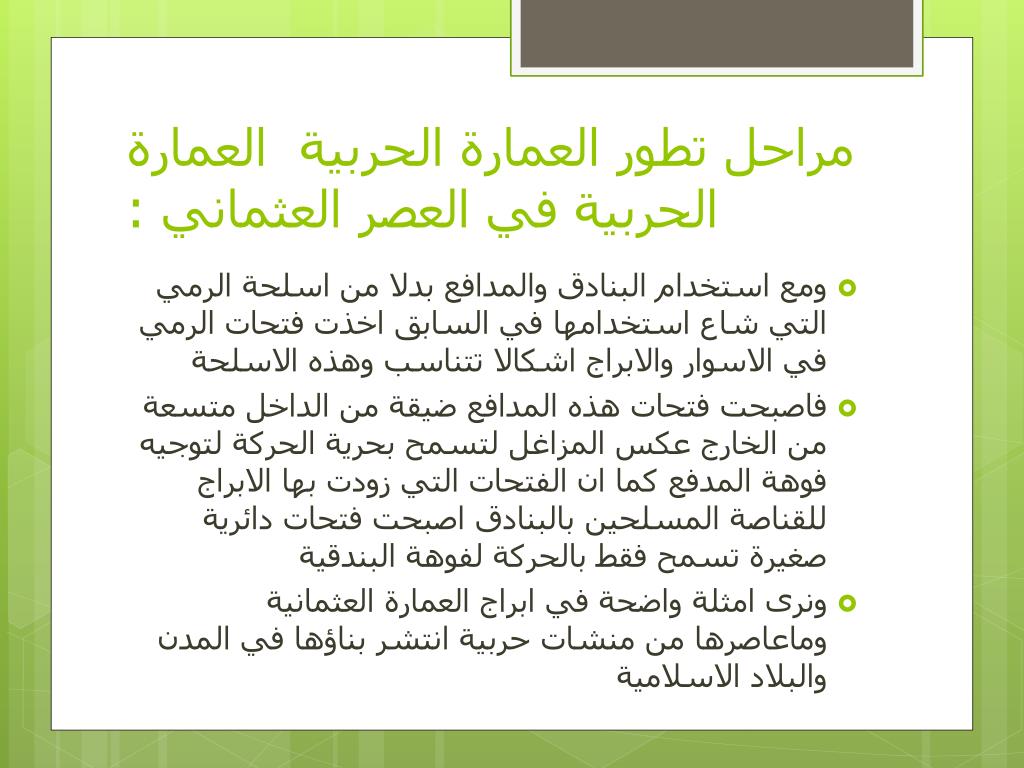

مراحل تطور العمارة الحربية العمارة الحربية في العصر العثماني : • ومع استخدام البنادق والمدافع بدلا من اسلحة الرمي التي شاع استخدامها في السابق اخذت فتحات الرمي في الاسوار والابراج اشكالا تتناسب وهذه الاسلحة • فاصبحتفتحات هذه المدافع ضيقة من الداخل متسعة من الخارج عكس المزاغللتسمح بحرية الحركة لتوجيه فوهة المدفع كما ان الفتحات التي زودت بها الابراج للقناصة المسلحين بالبنادق اصبحت فتحات دائرية صغيرة تسمح فقط بالحركة لفوهة البندقية • ونرى امثلة واضحة في ابراج العمارة العثمانية وماعاصرها من منشات حربية انتشر بناؤها في المدن والبلاد الاسلامية

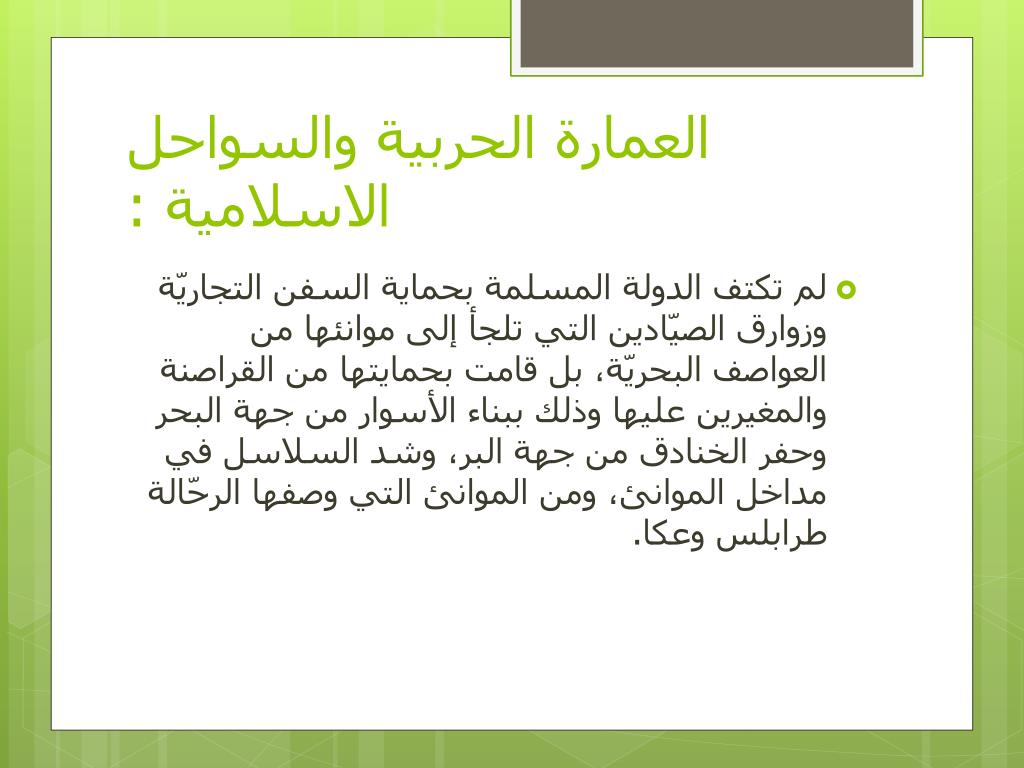

العمارة الحربية والسواحل الاسلامية : • لم تكتف الدولة المسلمة بحماية السفن التجاريّة وزوارق الصيّادين التي تلجأ إلى موانئها من العواصف البحريّة، بل قامت بحمايتها من القراصنة والمغيرين عليها وذلك ببناء الأسوار من جهة البحر وحفر الخنادق من جهة البر، وشد السلاسل في مداخل الموانئ، ومن الموانئ التي وصفها الرحّالة طرابلس وعكا.

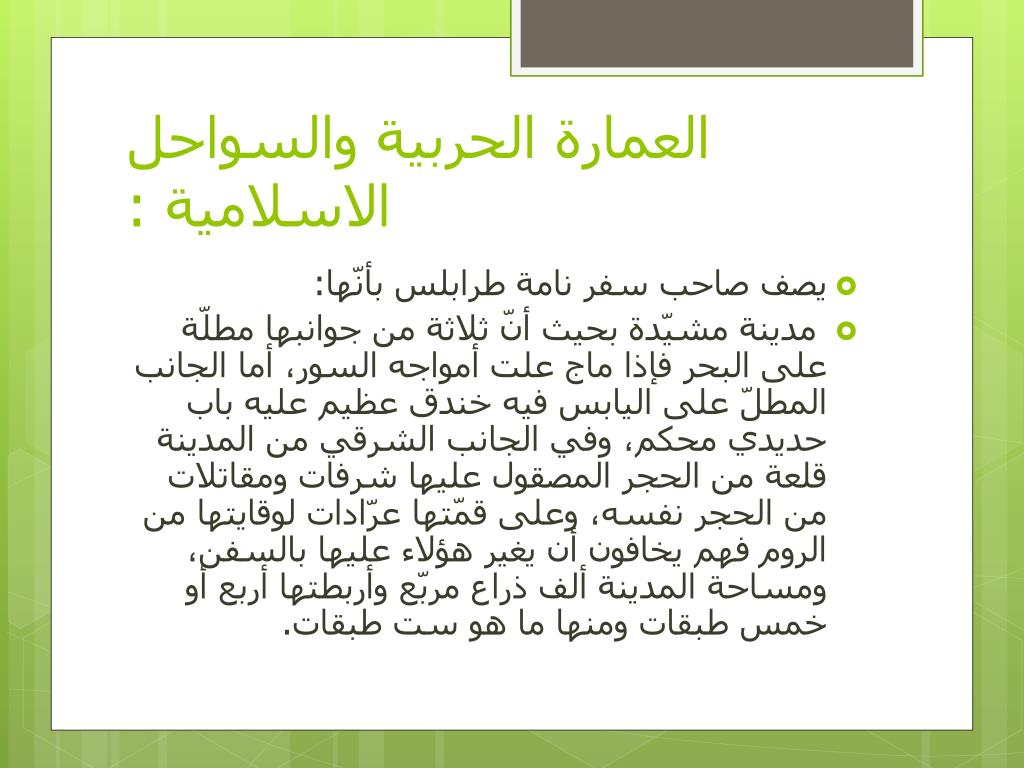

العمارة الحربية والسواحل الاسلامية : • يصف صاحب سفر نامة طرابلس بأنّها: • مدينة مشيّدة بحيث أنّ ثلاثة من جوانبها مطلّة على البحر فإذا ماج علت أمواجه السور، أما الجانب المطلّ على اليابس فيه خندق عظيم عليه باب حديدي محكم، وفي الجانب الشرقي من المدينة قلعة من الحجر المصقول عليها شرفات ومقاتلات من الحجر نفسه، وعلى قمّتها عرّادات لوقايتها من الروم فهم يخافون أن يغير هؤلاء عليها بالسفن، ومساحة المدينة ألف ذراع مربّع وأربطتها أربع أو خمس طبقات ومنها ما هو ست طبقات.
العمارة الحربية والسواحل الاسلامية : • و يصف صاحب سفر نامة عكا فيقول: • عكة قلعة غاية في الإحكام يطل جانباها الغربي والجنوبي على البحر، وعلى الأخير ميناء ومعظم مدن الساحل كذلك، والميناء اسم يطلق على الجهة التي بنيت للمحافظة على السفن، وهي تشبه الإسطبل وظهرها ناحية المدينة، وحائطاها داخلان في البحر وعلى امتدادهما مدخل مفتوح طوله خمسون ذراعاً وقد شدّت السلاسل بين الحائطين فإذا أريد إدخال سفينة إلى الميناء أرخيت السلسلة حتى تغوص في الماء فتمرّ السفينة فوقها ثم تشد حتى لا يستطيع عدو أن يقصدها بسوء
قلعة صلاح الدين قلعةصلاح الدين قلعه الجبل او قلعه صلاح الدين او قلعه محمد على كلها تسميات لمكان واحد موجود فى مصر فوق جبل المقطم رأى صلاح الدين الايوبىضروره بناء قلعه حصينه بالقاهره للدفاع عن البلاد ضد الاخطار الخارجيه ولا سيما الخطر الصليبى ايضا حمايه مصر من الثورات الداخليهوتأثر صلاح الدين بالقلاع والحصون الموجودهفى الشام ورأى اهميتها حيث ان بعض المدن تسقط وتظل قلعتها صامده وتقاوم حتى ييأس المحاصرون ويرفعو عنها الحصار لذلك قرر صلاح الدين بناء قلعه فى مصر 11

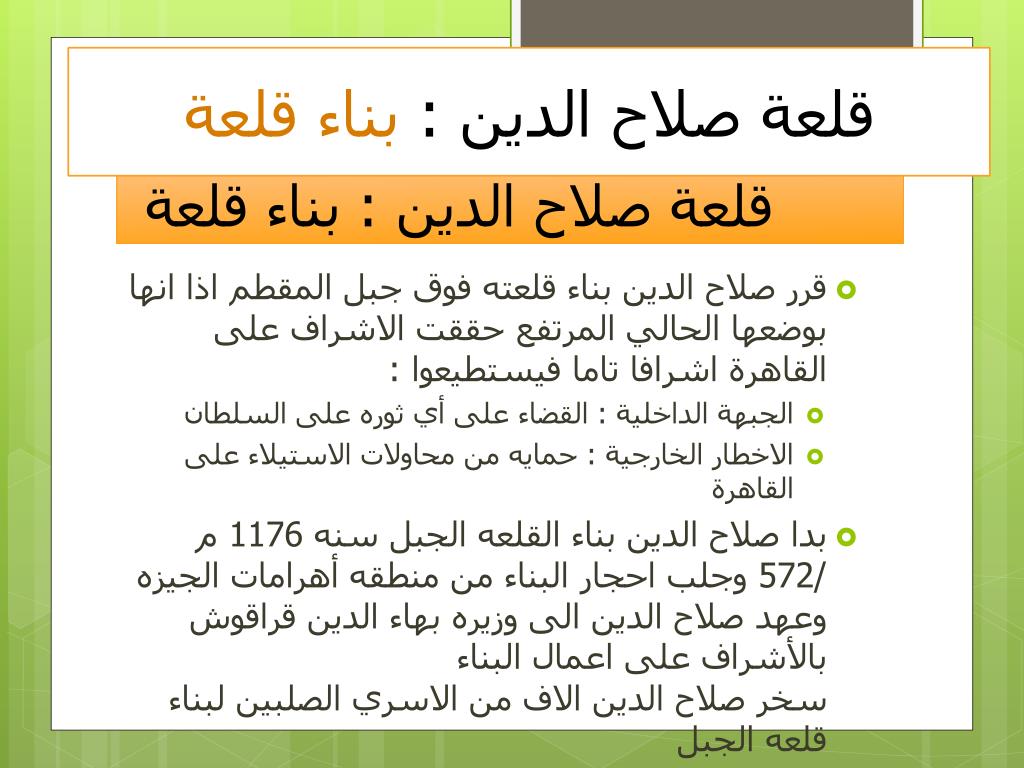

قلعة صلاح الدين : بناء قلعة قلعة صلاح الدين : بناء قلعة • قرر صلاح الدين بناء قلعته فوق جبل المقطم اذا انها بوضعها الحالي المرتفع حققت الاشراف على القاهرة اشرافا تاما فيستطيعوا : • الجبهة الداخلية : القضاء على أي ثوره على السلطان • الاخطار الخارجية : حمايه من محاولات الاستيلاء على القاهرة • بدا صلاح الدين بناء القلعه الجبل سنه 1176 م /572 وجلب احجار البناء من منطقه أهرامات الجيزهوعهد صلاح الدين الى وزيره بهاء الدين قراقوش بالأشراف على اعمال البناءسخر صلاح الدين الاف من الاسري الصلبين لبناء قلعه الجبل • ولم يستطيع صلاح الدين اتمام بناء القلعه او ان يقيم بها واتم بناء قلعه الجبل الملك العادل عام 1182م /579 اخو صلاح الدين واقام فيها القصور

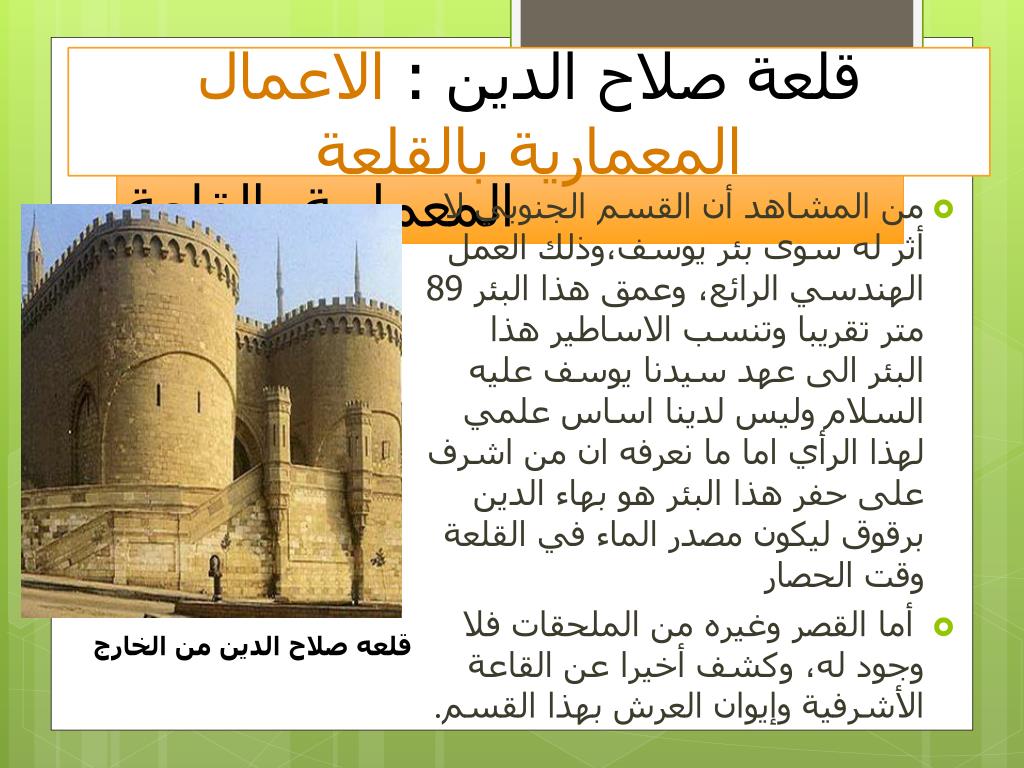

قلعة صلاح الدين : الاعمال المعمارية بالقلعة قلعة صلاح الدين : الاعمال المعمارية بالقلعة • من المشاهد أن القسم الجنوبي لا أثر له سوى بئر يوسف،وذلك العمل الهندسي الرائع، وعمق هذا البئر 89 متر تقريبا وتنسب الاساطير هذا البئر الى عهد سيدنا يوسف عليه السلام وليس لدينا اساس علمي لهذا الرأياما ما نعرفه ان من اشرف على حفر هذا البئر هو بهاء الدين برقوق ليكون مصدر الماء في القلعة وقت الحصار • أما القصر وغيره من الملحقات فلا وجود له، وكشف أخيرا عن القاعة الأشرفية وإيوان العرش بهذا القسم. قلعه صلاح الدين من الخارج
قلعة صلاح الدين : الاعمال المعمارية بالقلعة قلعة صلاح الدين : الاعمال المعمارية بالقلعة • أما القسم الشمالي فما زالت هناك بعض الأبراج والأسوار المحيطة بالقلعة،ومن هذه الأبراج برج المقطم، وفيه كان يجلس والي القلعة، وهو مكان مرتفع يمكن منه مراقبة كل أقسام القلعة، هذا هو سر اتخاذه مقرًّا لوالي القلعة، وإلى جواره برج الصفة وهو ذو مبنى مربع ويتكون من طابقين، كما أنه يشتهر بأقبيته وفتحات رمي السهام. • تتابع الأبراج على طول أسوار القلعة، لكن برج المطار هو أكثر الأبراج إثارة،حيث استخدم البرج لاستقبال وإرسال الحمام الزاجل محملاً بالبريد يعد برجا الرملة والحداد أكبر أبراج القلعة ويشكلان مقدمتها،ومنهما يتم رصد أي تحركات تجاه القلعة والتعامل معه

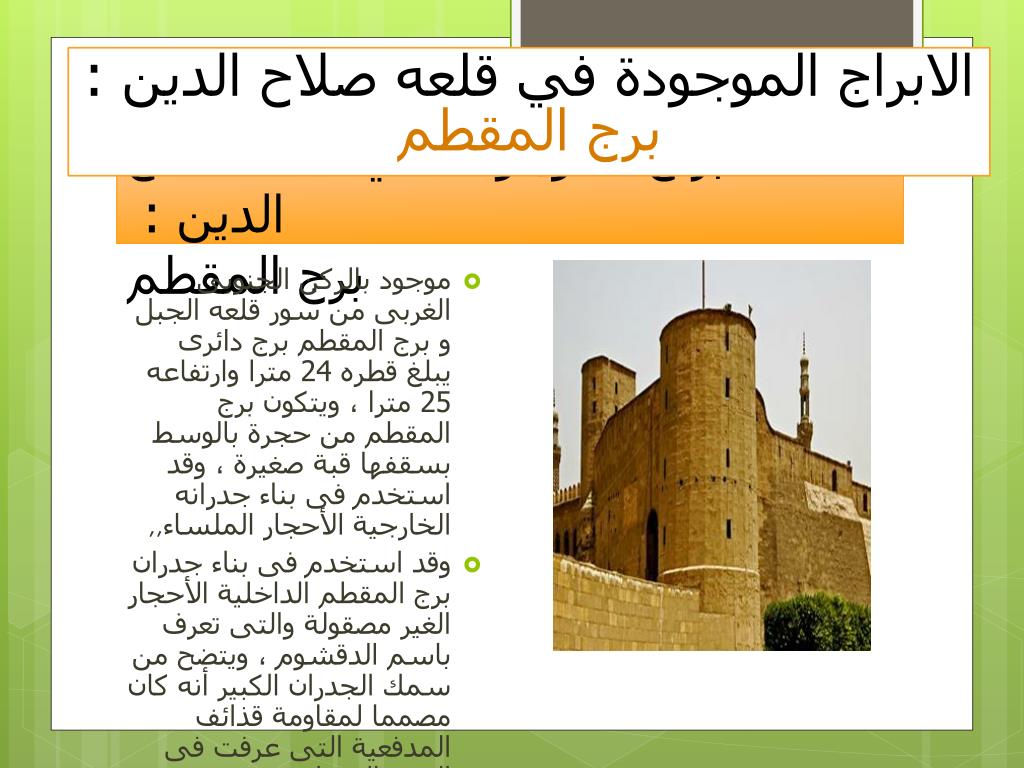

الابراج الموجودة في قلعه صلاح الدين : برج المقطم الابراج الموجودة في قلعه صلاح الدين : برج المقطم • موجود بالركن الجنوبىالغربى من سور قلعه الجبل و برج المقطم برج دائرى يبلغ قطره 24 مترا وارتفاعه 25 مترا ، ويتكون برج المقطم من حجرة بالوسط بسقفها قبة صغيرة ،وقد استخدم فى بناء جدرانه الخارجية الأحجار الملساء ,, • وقد استخدم فى بناء جدران برج المقطم الداخلية الأحجار الغير مصقولة والتى تعرف باسم الدقشوم ، ويتضح من سمك الجدران الكبير أنه كان مصمما لمقاومة قذائف المدفعية التى عرفت فى العصر العثمانى

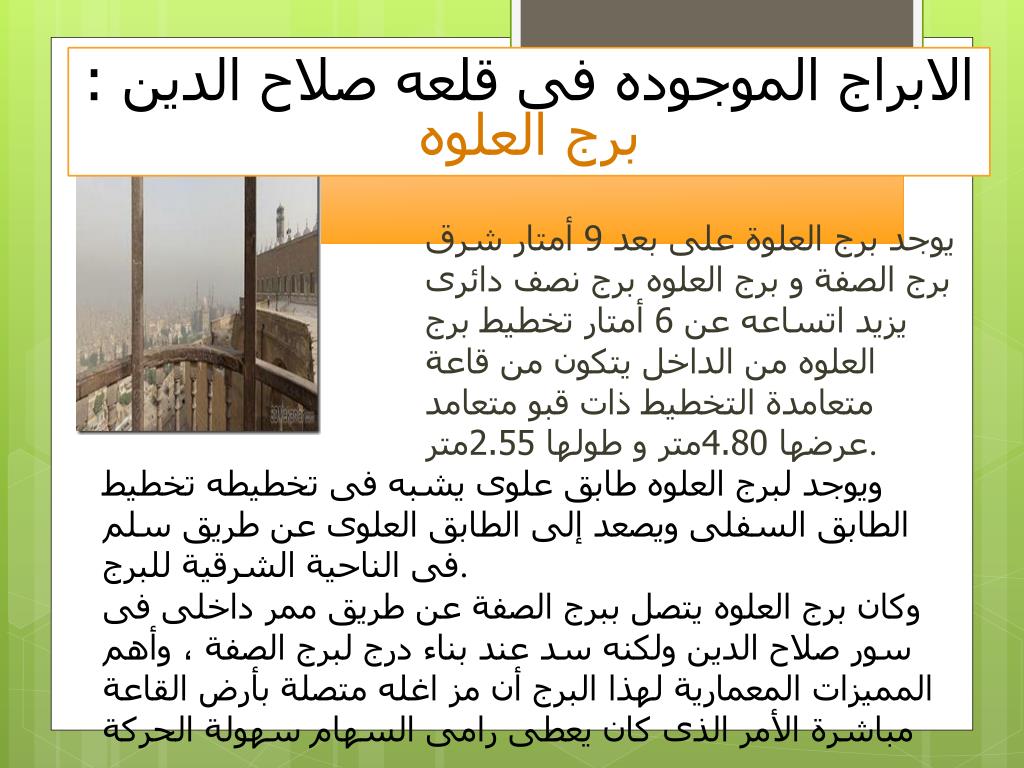

الابراج الموجودهفى قلعه صلاح الدين : برج العلوه يوجد برج العلوة على بعد 9 أمتار شرق برج الصفة و برج العلوه برج نصف دائرى يزيد اتساعه عن 6 أمتار تخطيط برج العلوه من الداخل يتكون من قاعة متعامدة التخطيط ذات قبو متعامد عرضها 4.80متر و طولها 2.55متر. ويوجد لبرج العلوه طابق علوى يشبه فى تخطيطه تخطيط الطابق السفلى ويصعد إلى الطابق العلوى عن طريق سلم فى الناحية الشرقية للبرج. وكان برج العلوه يتصل ببرج الصفة عن طريق ممر داخلىفى سور صلاح الدين ولكنه سد عند بناء درج لبرج الصفة ، وأهم المميزات المعمارية لهذا البرج أن مز اغله متصلة بأرض القاعة مباشرة الأمر الذى كان يعطى رامى السهام سهولة الحركة

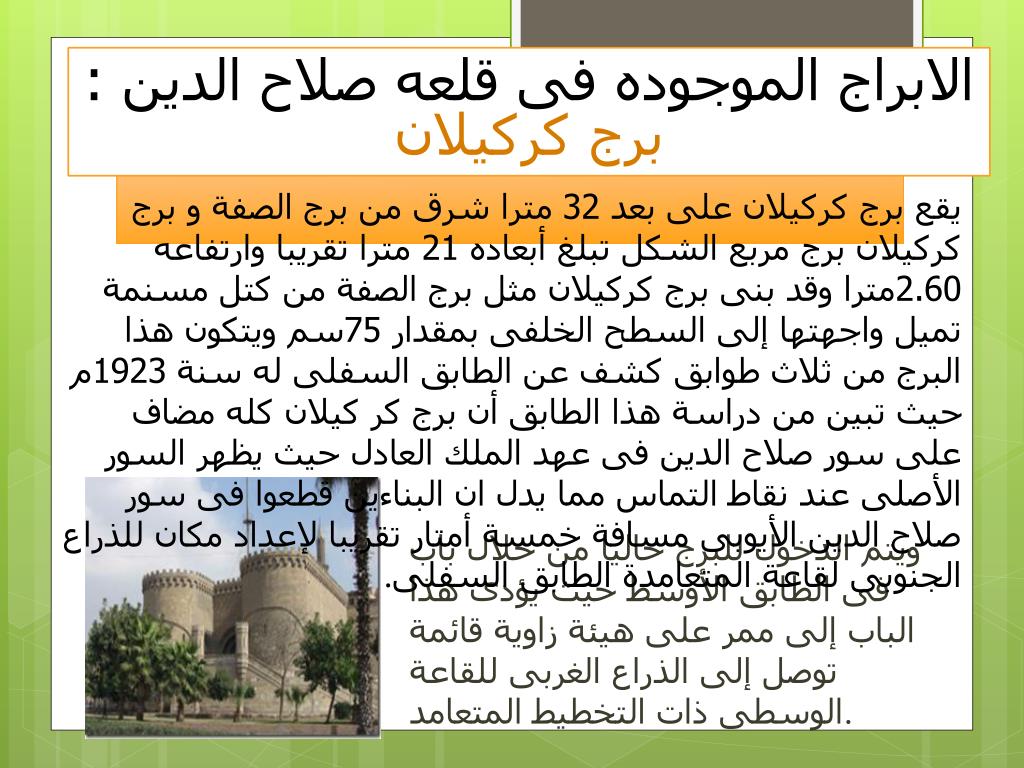

الابراج الموجودهفى قلعه صلاح الدين : برج كركيلان يقع برج كركيلان على بعد 32 مترا شرق من برج الصفة و برج كركيلان برج مربع الشكل تبلغ أبعاده 21 مترا تقريبا وارتفاعه 2.60مترا وقد بنى برج كركيلان مثل برج الصفة من كتل مسنمة تميل واجهتها إلى السطح الخلفى بمقدار 75سم ويتكون هذا البرج من ثلاث طوابق كشف عن الطابق السفلى له سنة 1923م حيث تبين من دراسة هذا الطابق أن برج كر كيلان كله مضاف على سور صلاح الدين فى عهد الملك العادل حيث يظهر السور الأصلى عند نقاط التماس مما يدل ان البناءين قطعوا فى سور صلاح الدين الأيوبى مسافة خمسة أمتار تقريبا لإعداد مكان للذراع الجنوبى لقاعة المتعامدة الطابق السفلى. ويتم الدخول للبرج حاليا من خلال باب فى الطابق الأوسط حيث يؤدى هذا الباب إلى ممر على هيئة زاوية قائمة توصل إلى الذراع الغربى للقاعة الوسطى ذات التخطيط المتعامد.

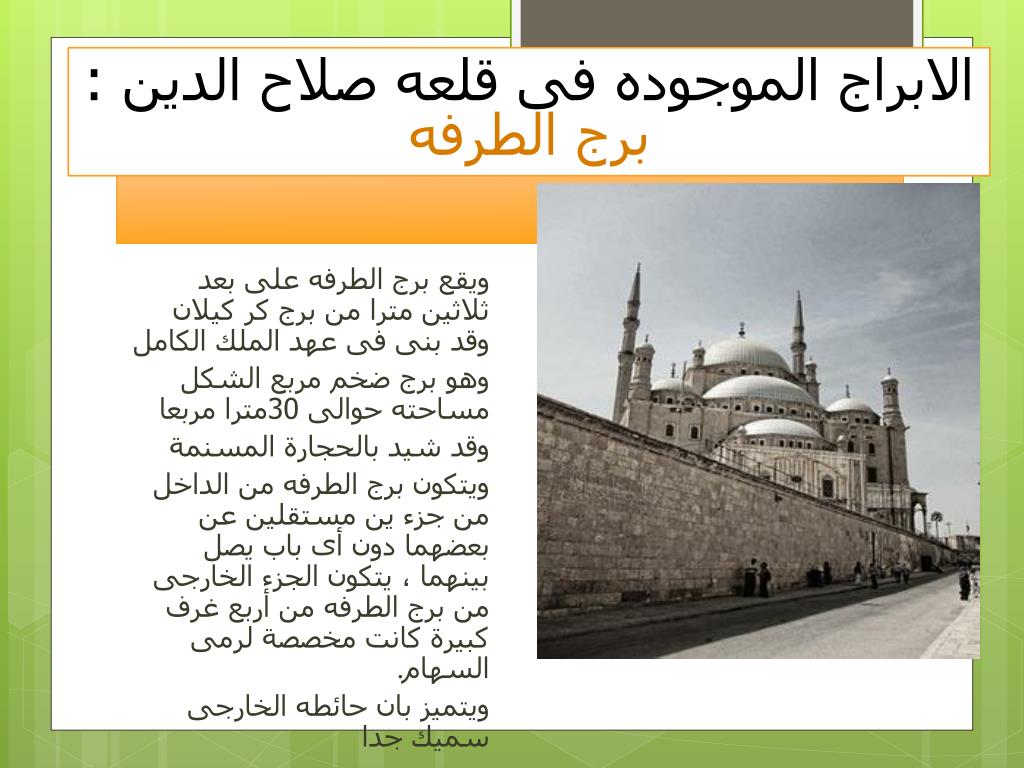

الابراج الموجودهفى قلعه صلاح الدين : برج الطرفه ويقع برج الطرفه على بعد ثلاثين مترا من برج كر كيلان وقد بنى فى عهد الملك الكامل وهو برج ضخم مربع الشكل مساحته حوالى 30مترا مربعا وقد شيد بالحجارة المسنمة ويتكون برج الطرفه من الداخل من جزء ين مستقلين عن بعضهما دون أى باب يصل بينهما ، يتكون الجزء الخارجى من برج الطرفه من أربع غرف كبيرة كانت مخصصة لرمى السهام. ويتميز بان حائطه الخارجى سميك جدا

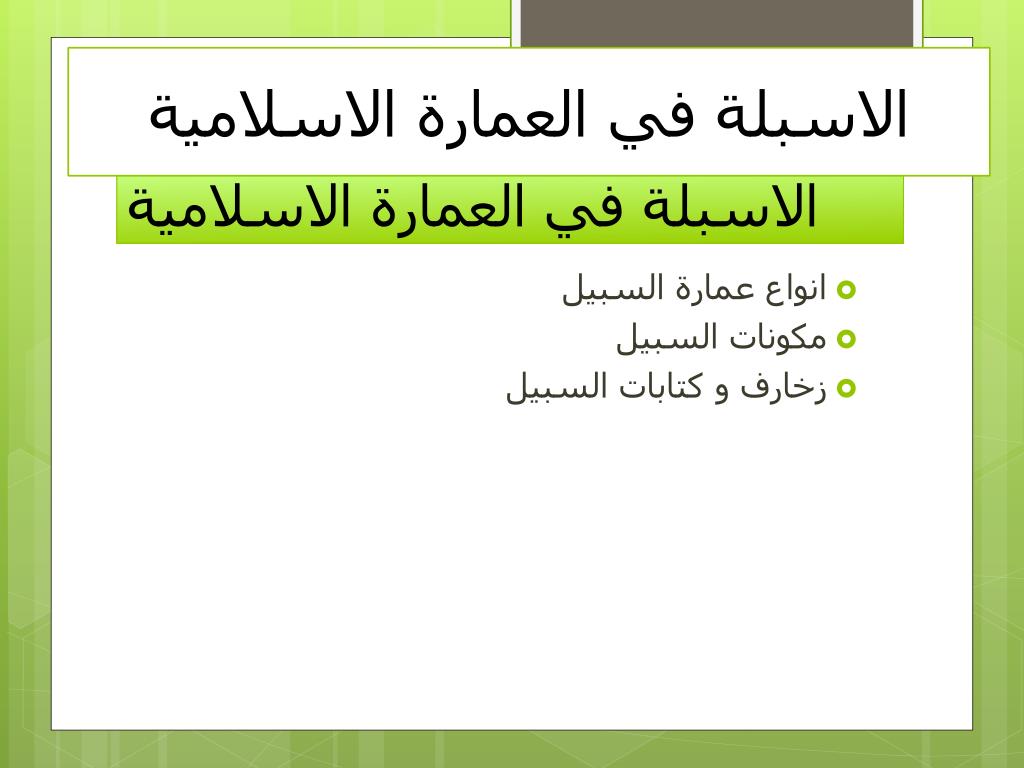

الاسبلة في العمارة الاسلامية الاسبلة في العمارة الاسلامية • انواع عمارة السبيل • مكونات السبيل • زخارف و كتابات السبيل

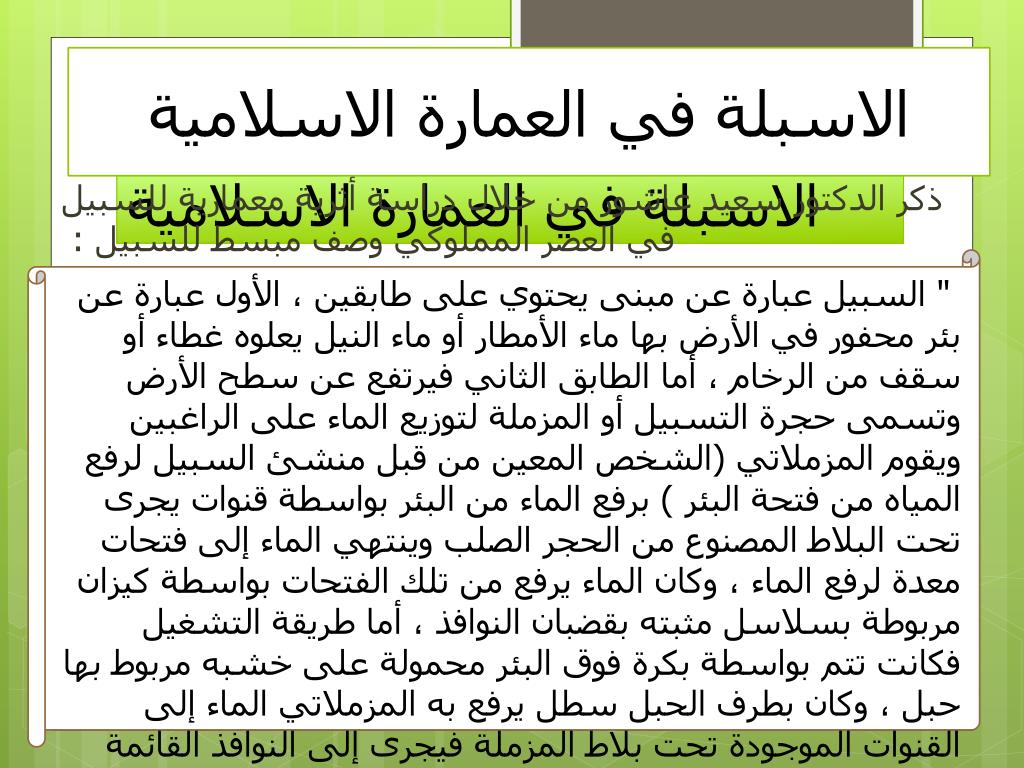

الاسبلة في العمارة الاسلامية الاسبلة في العمارة الاسلامية " السبيل عبارة عن مبنى يحتوي على طابقين ، الأول عبارة عن بئر محفور في الأرض بها ماء الأمطار أو ماء النيل يعلوه غطاء أو سقف من الرخام ، أما الطابق الثاني فيرتفع عن سطح الأرض وتسمى حجرة التسبيل أو المزملة لتوزيع الماء على الراغبين ويقوم المزملاتي (الشخص المعين من قبل منشئ السبيل لرفع المياه من فتحة البئر ) برفع الماء من البئر بواسطة قنوات يجرى تحت البلاط المصنوع من الحجر الصلب وينتهي الماء إلى فتحات معدة لرفع الماء ، وكان الماء يرفع من تلك الفتحات بواسطة كيزان مربوطة بسلاسل مثبته بقضبان النوافذ ، أما طريقة التشغيل فكانت تتم بواسطة بكرة فوق البئر محمولة على خشبه مربوط بها حبل ، وكان بطرف الحبل سطل يرفع به المزملاتي الماء إلى القنوات الموجودة تحت بلاط المزملة فيجرى إلى النوافذ القائمة عند فتحات القنوات، وكان طالب الماء يصعد على سلالم موجودة أسفل كل نافذة إلى حيث يجد الماء فيحصل على حاجته بالكوز " ذكر الدكتور سعيد عاشور من خلال دراسة أثرية معمارية للسبيل في العصر المملوكيوصف مبسط للسبيل :

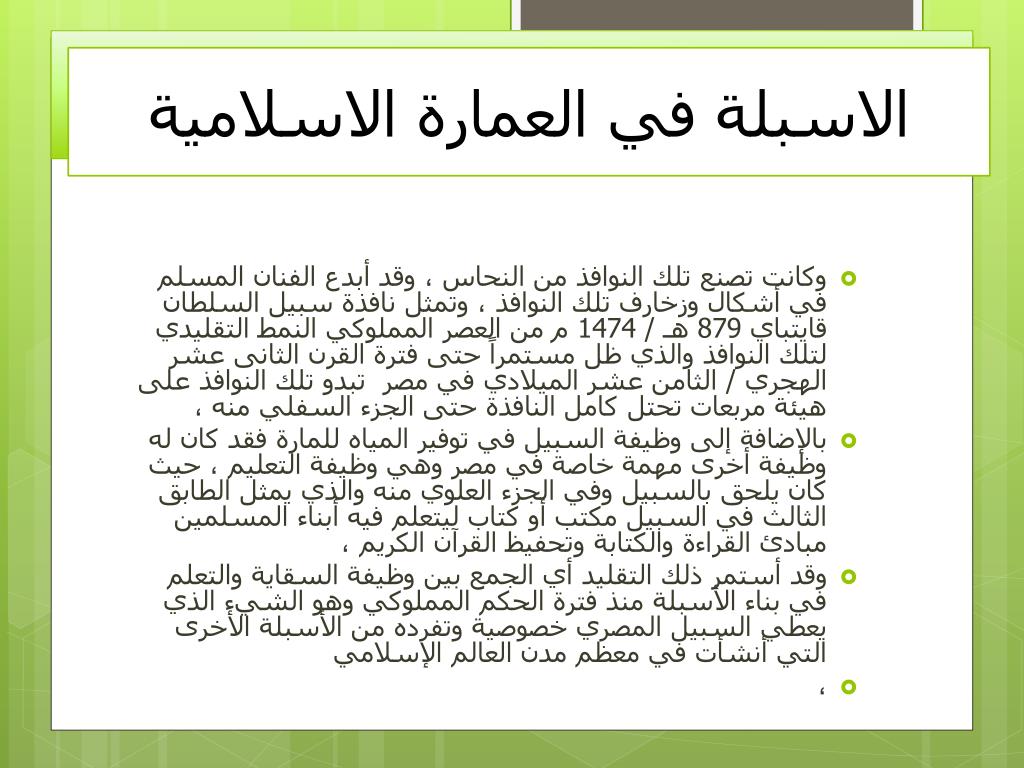

الاسبلة في العمارة الاسلامية الاسبلة في العمارة الاسلامية • وكانت تصنع تلك النوافذ من النحاس ، وقد أبدع الفنان المسلم في أشكال وزخارف تلك النوافذ ، وتمثل نافذة سبيل السلطان قايتباي 879 هـ / 1474 م من العصر المملوكي النمط التقليدي لتلك النوافذ والذي ظل مستمراً حتى فترة القرن الثانى عشر الهجري / الثامن عشر الميلادي في مصر تبدو تلك النوافذ على هيئة مربعات تحتل كامل النافذة حتى الجزء السفلي منه ، • بالإضافة إلى وظيفة السبيل في توفير المياه للمارة فقد كان له وظيفة أخرى مهمة خاصة في مصر وهي وظيفة التعليم ، حيث كان يلحق بالسبيل وفي الجزء العلوي منه والذي يمثل الطابق الثالث في السبيل مكتب أو كتاب ليتعلم فيه أبناء المسلمين مبادئ القراءة والكتابة وتحفيظ القرآن الكريم ، • وقد أستمر ذلك التقليد أي الجمع بين وظيفة السقاية والتعلم في بناء الأسبلة منذ فترة الحكم المملوكي وهو الشيء الذي يعطي السبيل المصري خصوصية وتفرده من الأسبلة الأخرى التي أنشأت في معظم مدن العالم الإسلامي • ،
الاسبلة في العمارة الاسلامية الاسبلة في العمارة الاسلامية • أحدهما الواقع تحت سطح الأرض عبارة عن خزان واسع تصب فيه الماء ، • ويرفع الطابق العلوي عدد من الأعمدة الرخامية الجيدة النحت وزخارف على الحجر والبرونز ، وكان يتزود منها الناس بالمياه التي يحتاجون إليها مجاناً في كل المواسم وينقل إليها الماء بعناء شديد من فرع النيل حيث يوجد في الشوارع جمال مخصصة لذلك ، • أما الطابق الثالث فسمى الكتاب المجاني ، واقتصر على تعليم الأطفال القراءة والكتابة والحساب ، ويصرف عليه من ريع مؤسسة السبيل ويتم التعليم فيه عن طريق تلقين التلاميذ في وقت واحد القراءة والكتابة • كما وصف لنا جومار وصفاً عاماً آخرا للسبيل حيث يتكون من ثلاث طوابق:
انواع عمارة السبيل "بئر رومة" أول سبيل فى الإسلام • من المتعارف عليه ان عمارة السبيل تتكون من طابقين : • الطابق الاول يعرف بالصهريج المخصص لتخزين المياه يكون غالبا مربع او مستطيل الشكل و مغطى بقباب غير عميقة محمولة علي عقود مرتكزة على اعمدة. • الطابق الثاني شيد على مستوى الارض او فوقها بقليل ويتم الدخول له غالبا من مدخل مشترك و باب منفصل. وبه توجد حجرة للتسبيل يلتف حولها باقي الملحقات وهي خاضعة لضروف عديدة مما ادى الى اختلاف اشكالها و انماطها • ومن هنا قسم هدا الطابق الى طرازين متميزين في الاسبلة العثمانية اسبلة ذات طابع محلي و اسبلة ذات تاثير تركي

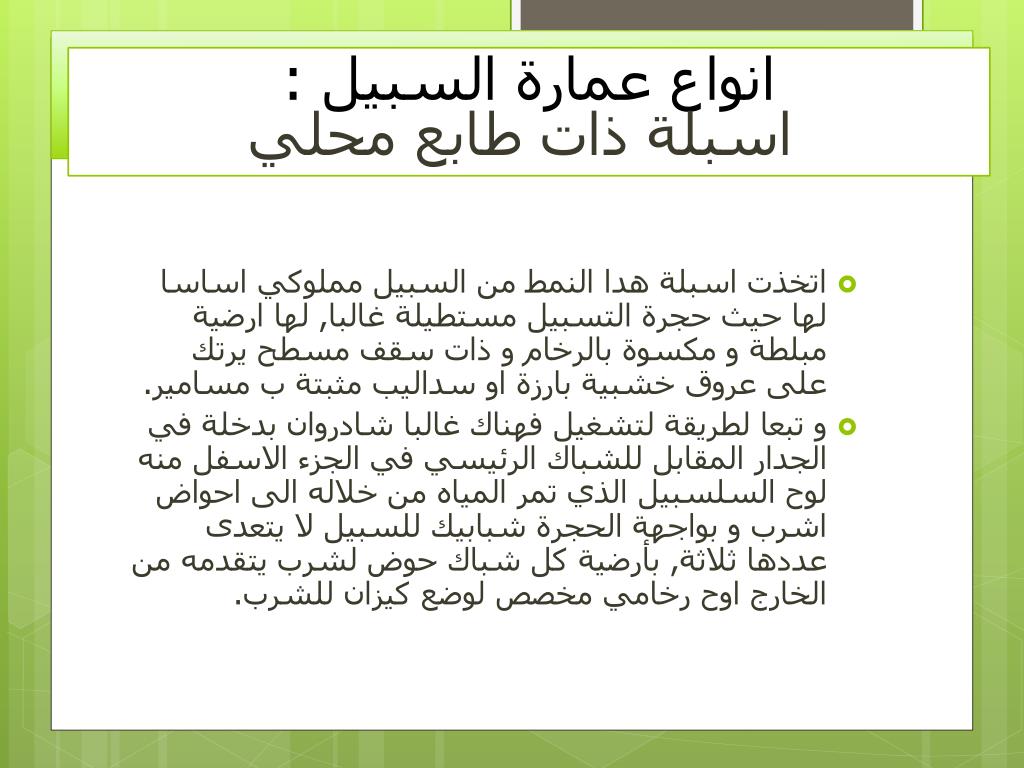

"بئر رومة" أول سبيل فى الإسلام انواع عمارة السبيل : اسبلة ذات طابع محلي • اتخذت اسبلة هدا النمط من السبيل مملوكي اساسا لها حيث حجرة التسبيل مستطيلة غالبا, لها ارضية مبلطة و مكسوة بالرخام و ذات سقف مسطح يرتك على عروق خشبية بارزة او سداليب مثبتة ب مسامير. • و تبعا لطريقة لتشغيل فهناك غالبا شادروان بدخلة في الجدار المقابل للشباك الرئيسي في الجزء الاسفل منه لوح السلسبيل الذي تمر المياه من خلاله الى احواض اشرب و بواجهة الحجرة شبابيك للسبيل لا يتعدى عددها ثلاثة, بأرضية كل شباك حوض لشرب يتقدمه من الخارج اوح رخامي مخصص لوضع كيزان للشرب.
"بئر رومة" أول سبيل فى الإسلام انواع عمارة السبيل : اسبلة ذات طابع محلي
