Presentation Transcript
slide1

インターネット上の応用サービスの中継・変換・統合技術インターネット上の応用サービスの中継・変換・統合技術

プロキシサーバ「DeleGate」

産業技術総合研究所

情報処理研究部門

佐藤豊

http://www.delegate.org/

delegate

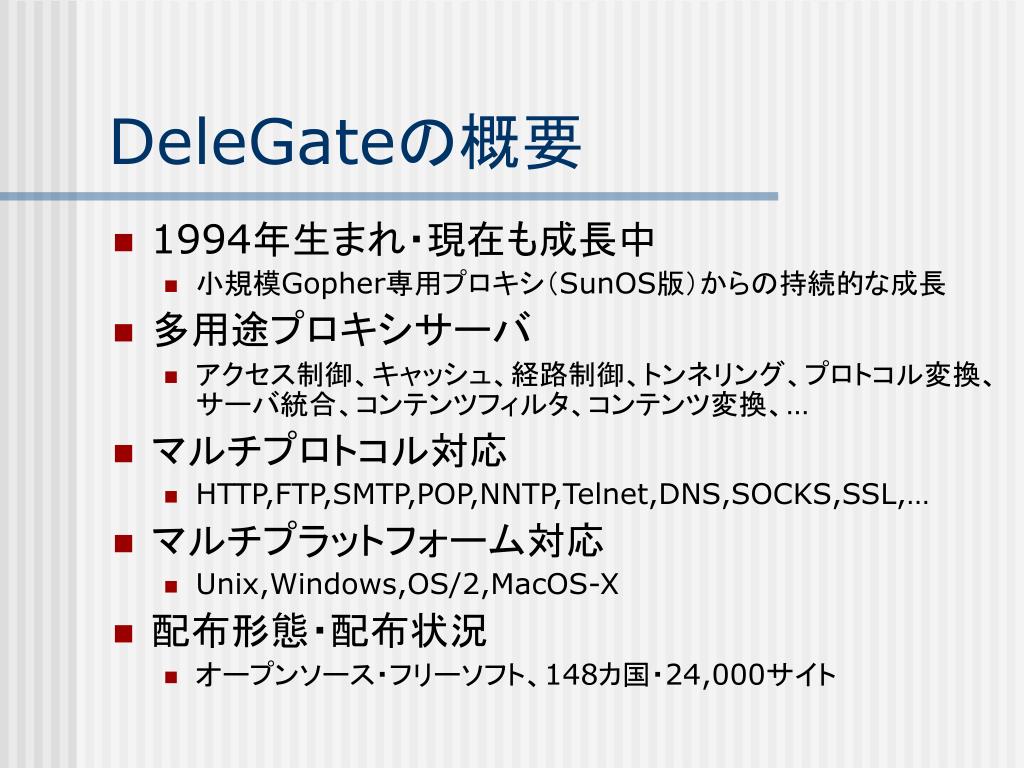

DeleGateの概要
  • 1994年生まれ・現在も成長中
    • 小規模Gopher専用プロキシ(SunOS版)からの持続的な成長
  • 多用途プロキシサーバ
    • アクセス制御、キャッシュ、経路制御、トンネリング、プロトコル変換、サーバ統合、コンテンツフィルタ、コンテンツ変換、…
  • マルチプロトコル対応
    • HTTP,FTP,SMTP,POP,NNTP,Telnet,DNS,SOCKS,SSL,…
  • マルチプラットフォーム対応
    • Unix,Windows,OS/2,MacOS-X
  • 配布形態・配布状況
    • オープンソース・フリーソフト、148カ国・24,000サイト
delegate1

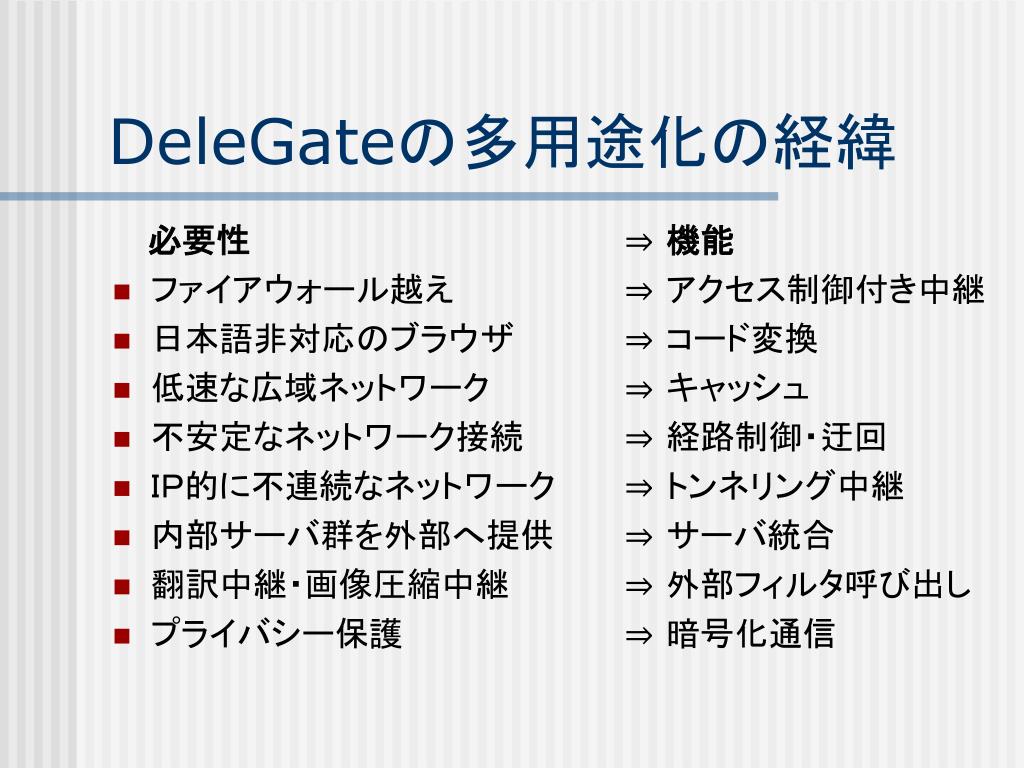

DeleGateの多用途化の経緯

必要性 ⇒ 機能

  • ファイアウォール越え ⇒ アクセス制御付き中継
  • 日本語非対応のブラウザ ⇒ コード変換
  • 低速な広域ネットワーク ⇒ キャッシュ
  • 不安定なネットワーク接続 ⇒ 経路制御・迂回
  • IP的に不連続なネットワーク ⇒ トンネリング中継
  • 内部サーバ群を外部へ提供 ⇒ サーバ統合
  • 翻訳中継・画像圧縮中継 ⇒ 外部フィルタ呼び出し
  • プライバシー保護 ⇒ 暗号化通信
delegate2

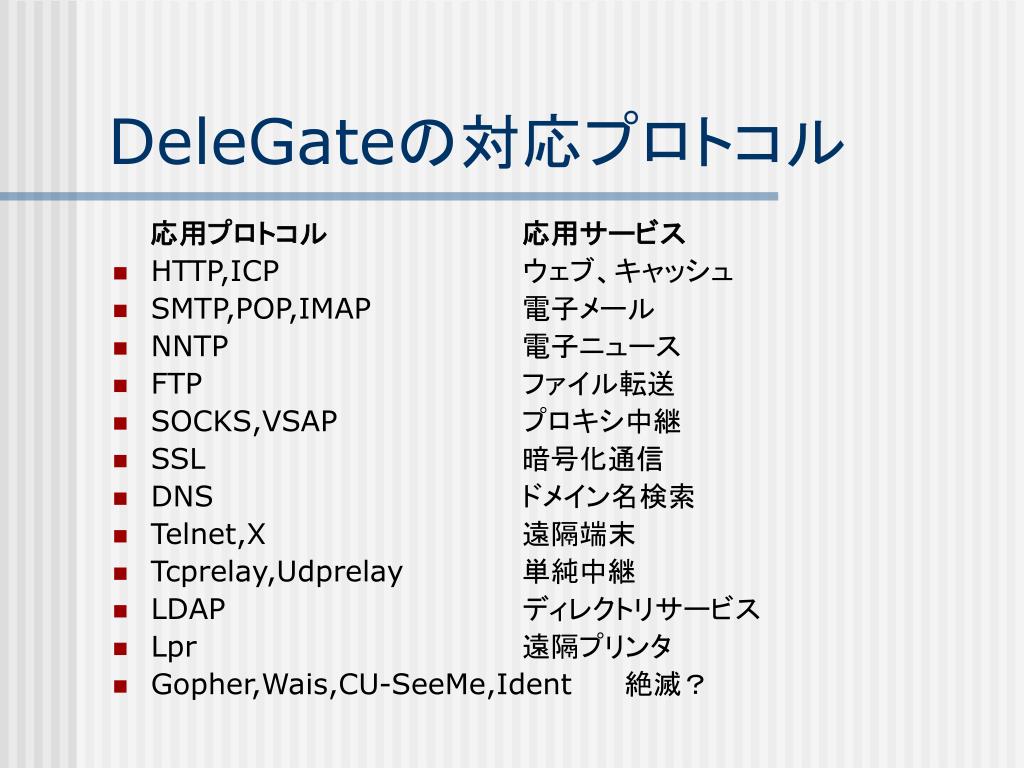

DeleGateの対応プロトコル

応用プロトコル応用サービス

  • HTTP,ICP ウェブ、キャッシュ
  • SMTP,POP,IMAP 電子メール
  • NNTP 電子ニュース
  • FTP ファイル転送
  • SOCKS,VSAP プロキシ中継
  • SSL 暗号化通信
  • DNS ドメイン名検索
  • Telnet,X 遠隔端末
  • Tcprelay,Udprelay 単純中継
  • LDAP ディレクトリサービス
  • Lpr 遠隔プリンタ
  • Gopher,Wais,CU-SeeMe,Ident 絶滅?
delegate3

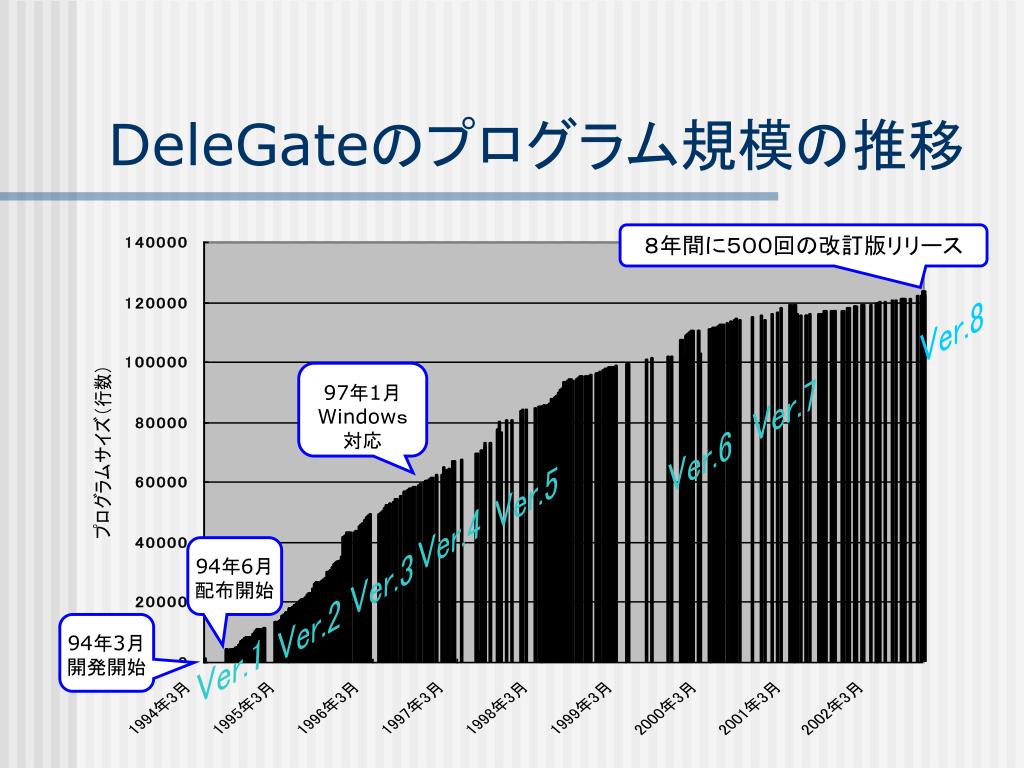

DeleGateのプログラム規模の推移

8年間に500回の改訂版リリース

Ver.8

97年1月

Windows対応

Ver.7

Ver.6

Ver.5

Ver.4

94年6月

配布開始

Ver.3

Ver.2

94年3月

開発開始

Ver.1

delegate5

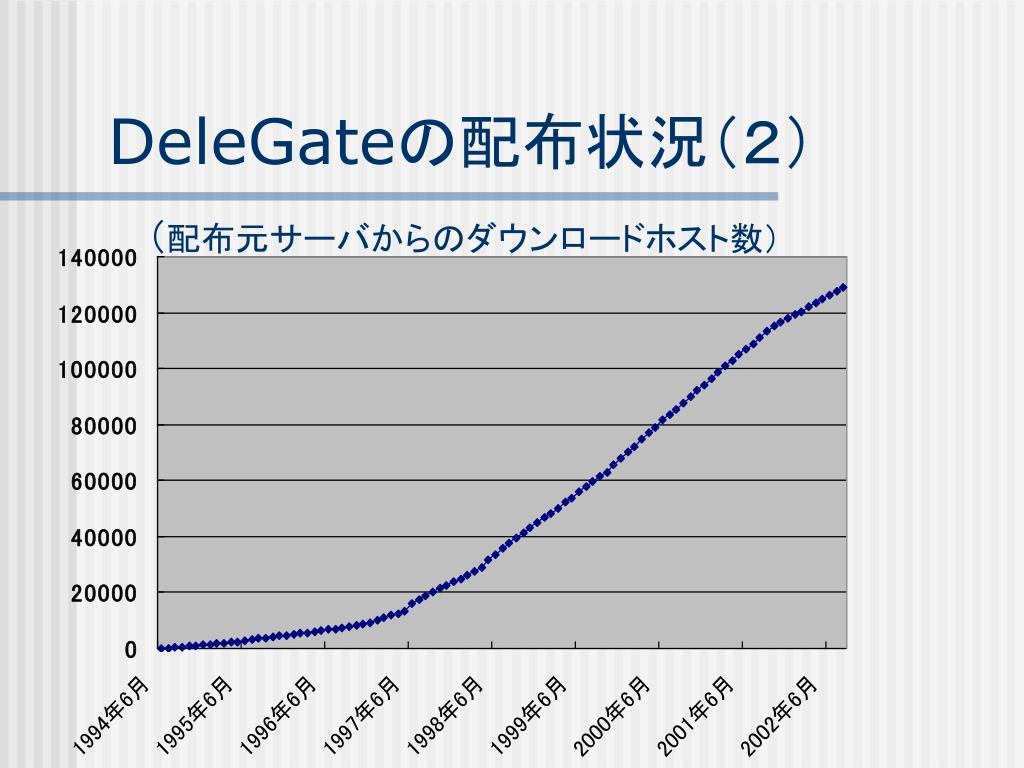

DeleGateの配布状況(2)

(配布元サーバからのダウンロードホスト数)

slide8

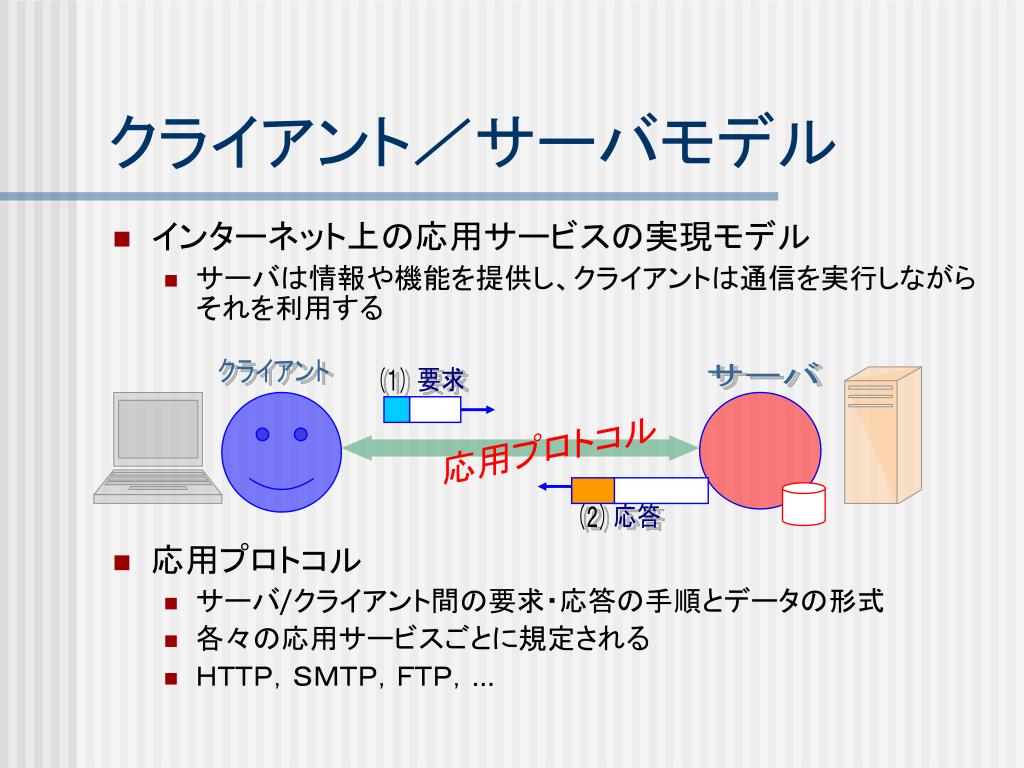

クライアント/サーバモデル
  • インターネット上の応用サービスの実現モデル
    • サーバは情報や機能を提供し、クライアントは通信を実行しながらそれを利用する
  • 応用プロトコル
    • サーバ/クライアント間の要求・応答の手順とデータの形式
    • 各々の応用サービスごとに規定される
    • HTTP,SMTP,FTP,…

クライアント

サーバ

(1)

要求

応用プロトコル

(2)

応答

slide9

プロキシ

(2)

クライアント

(1)

サーバ

要求

要求

応答

応答

(4)

(3)

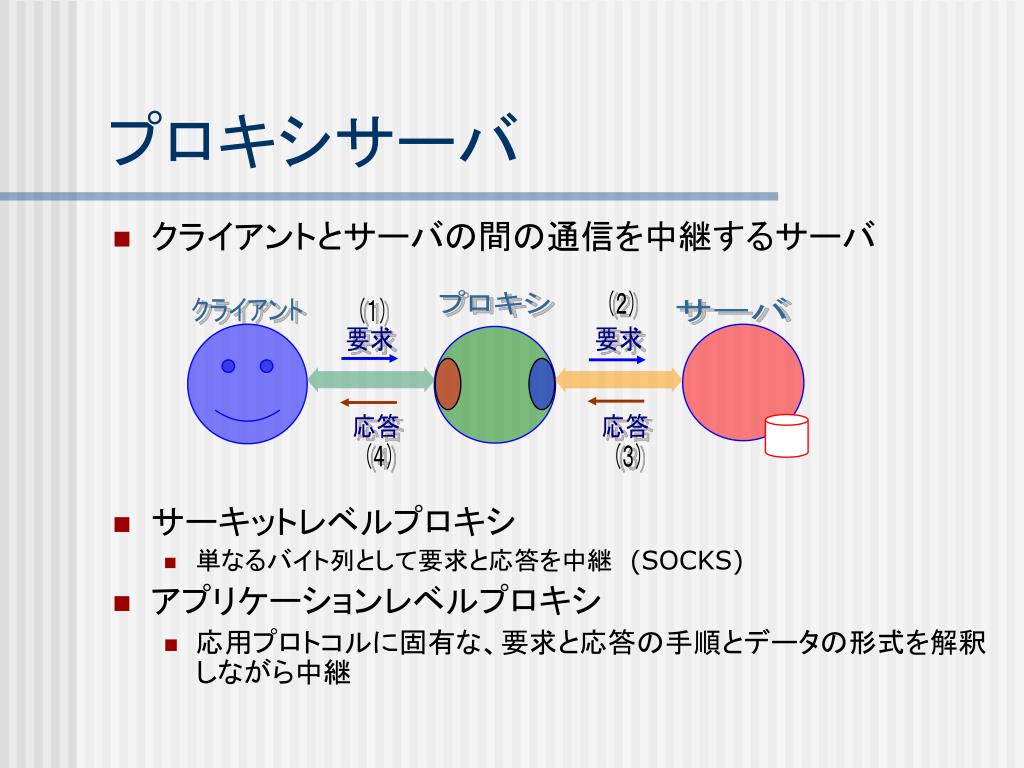

プロキシサーバ
  • クライアントとサーバの間の通信を中継するサーバ
  • サーキットレベルプロキシ
    • 単なるバイト列として要求と応答を中継 (SOCKS)
  • アプリケーションレベルプロキシ
    • 応用プロトコルに固有な、要求と応答の手順とデータの形式を解釈しながら中継
slide10

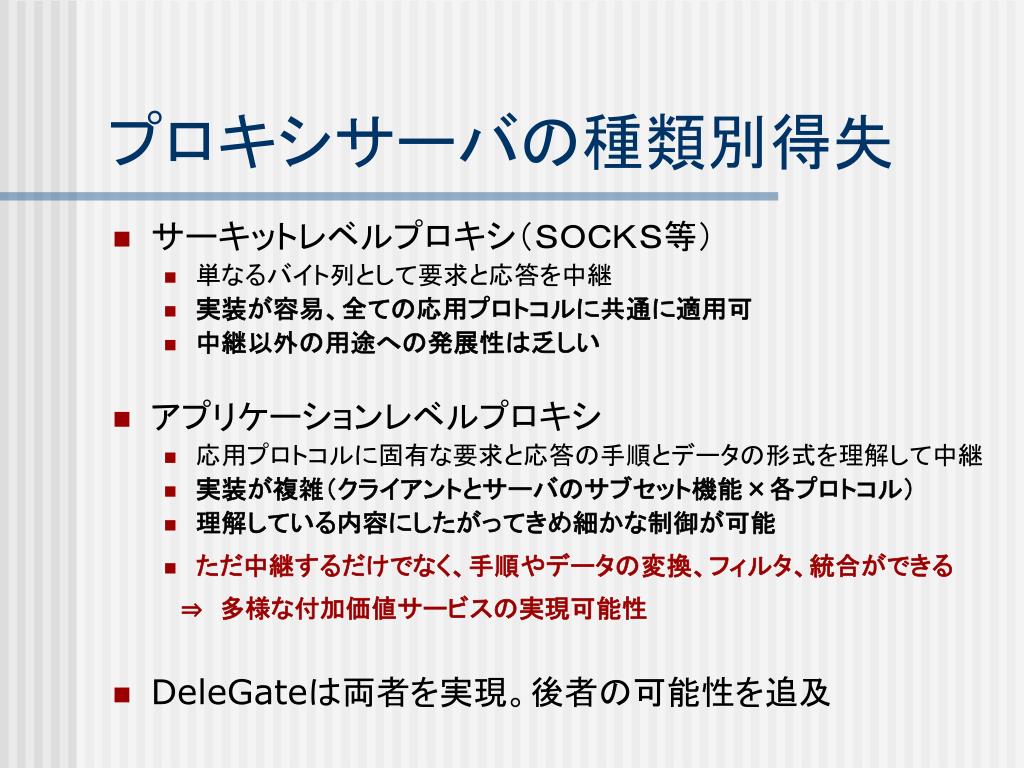

プロキシサーバの種類別得失
  • サーキットレベルプロキシ(SOCKS等)
    • 単なるバイト列として要求と応答を中継
    • 実装が容易、全ての応用プロトコルに共通に適用可
    • 中継以外の用途への発展性は乏しい
  • アプリケーションレベルプロキシ
    • 応用プロトコルに固有な要求と応答の手順とデータの形式を理解して中継
    • 実装が複雑(クライアントとサーバのサブセット機能×各プロトコル)
    • 理解している内容にしたがってきめ細かな制御が可能
    • ただ中継するだけでなく、手順やデータの変換、フィルタ、統合ができる

 ⇒ 多様な付加価値サービスの実現可能性

  • DeleGateは両者を実現。後者の可能性を追及
slide11

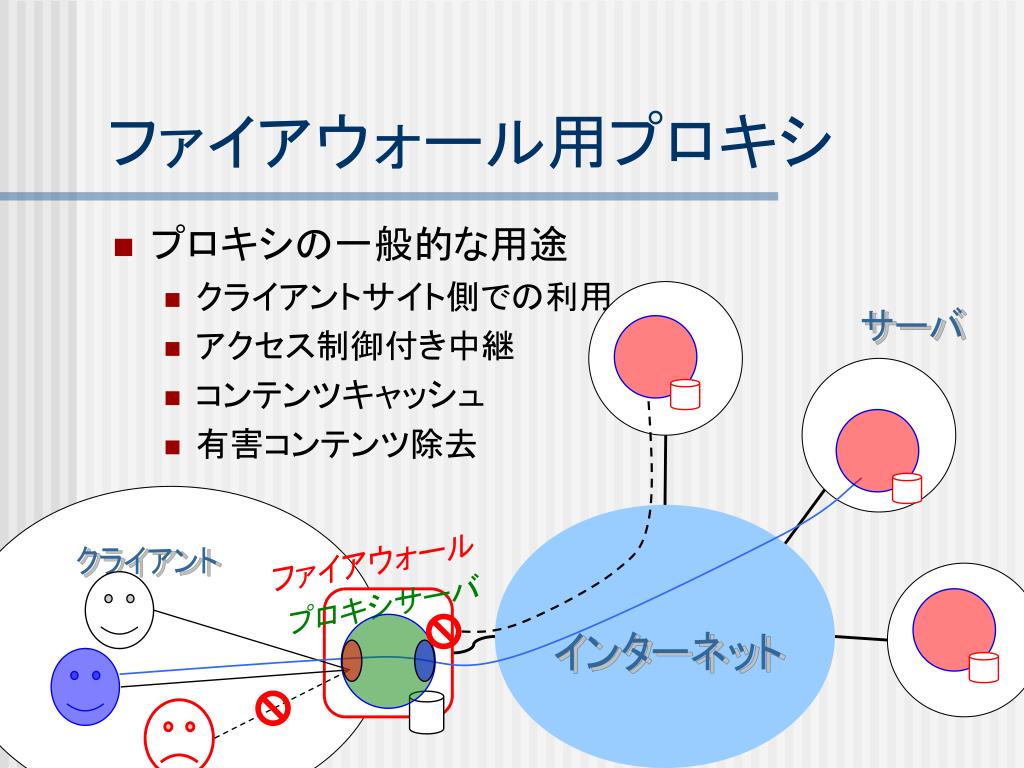

ファイアウォール用プロキシ
  • プロキシの一般的な用途
    • クライアントサイト側での利用
    • アクセス制御付き中継
    • コンテンツキャッシュ
    • 有害コンテンツ除去

サーバ

ファイアウォール

クライアント

プロキシサーバ

インターネット

slide12

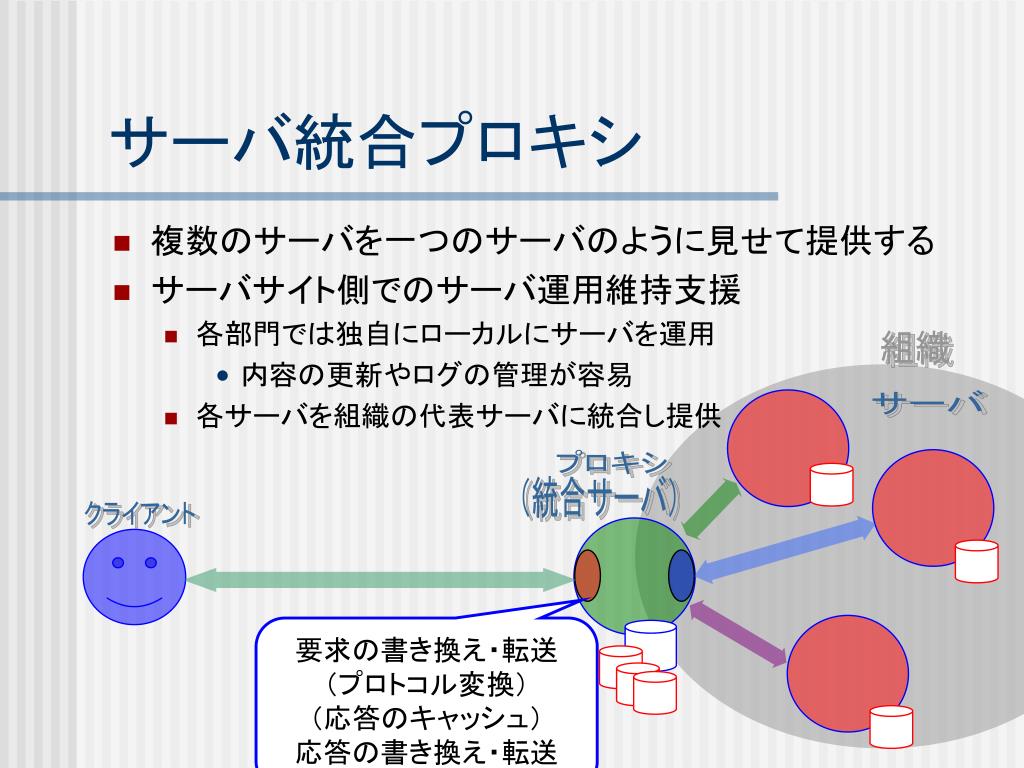

サーバ統合プロキシ
  • 複数のサーバを一つのサーバのように見せて提供する
  • サーバサイト側でのサーバ運用維持支援
    • 各部門では独自にローカルにサーバを運用
      • 内容の更新やログの管理が容易
    • 各サーバを組織の代表サーバに統合し提供

組織

サーバ

プロキシ

(統合サーバ)

クライアント

要求の書き換え・転送

(プロトコル変換)

(応答のキャッシュ)

応答の書き換え・転送

slide13

プロキシ

(2)

クライアント

(1)

サーバ

要求

要求

English

応答

応答

(4)

(3)

日本語

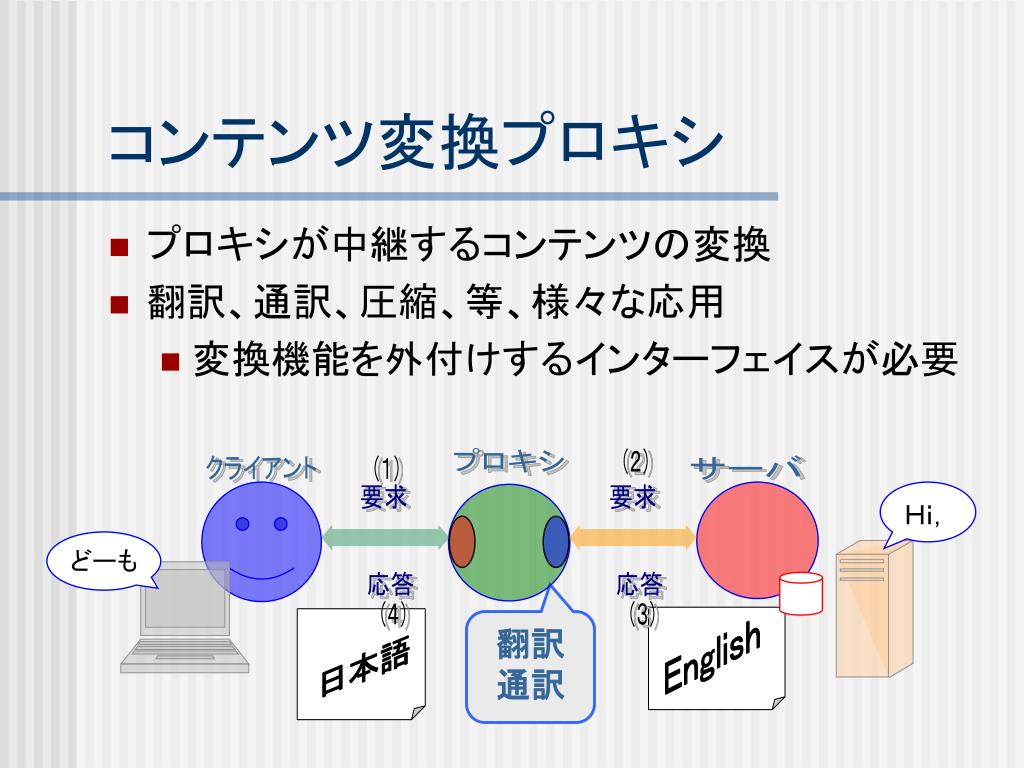

コンテンツ変換プロキシ
  • プロキシが中継するコンテンツの変換
  • 翻訳、通訳、圧縮、等、様々な応用
    • 変換機能を外付けするインターフェイスが必要

Hi,

どーも

翻訳

通訳

cfi common filter interface

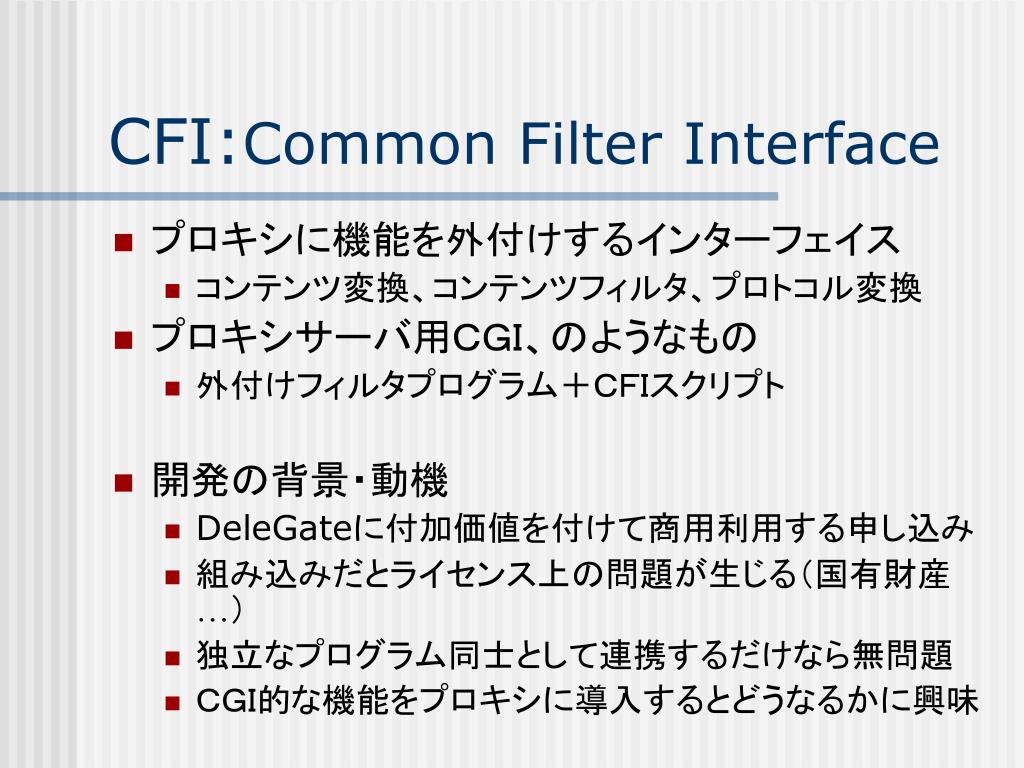

CFI:Common Filter Interface
  • プロキシに機能を外付けするインターフェイス
    • コンテンツ変換、コンテンツフィルタ、プロトコル変換
  • プロキシサーバ用CGI、のようなもの
    • 外付けフィルタプログラム+CFIスクリプト
  • 開発の背景・動機
    • DeleGateに付加価値を付けて商用利用する申し込み
    • 組み込みだとライセンス上の問題が生じる(国有財産…)
    • 独立なプログラム同士として連携するだけなら無問題
    • CGI的な機能をプロキシに導入するとどうなるかに興味
cgi common gateway interface

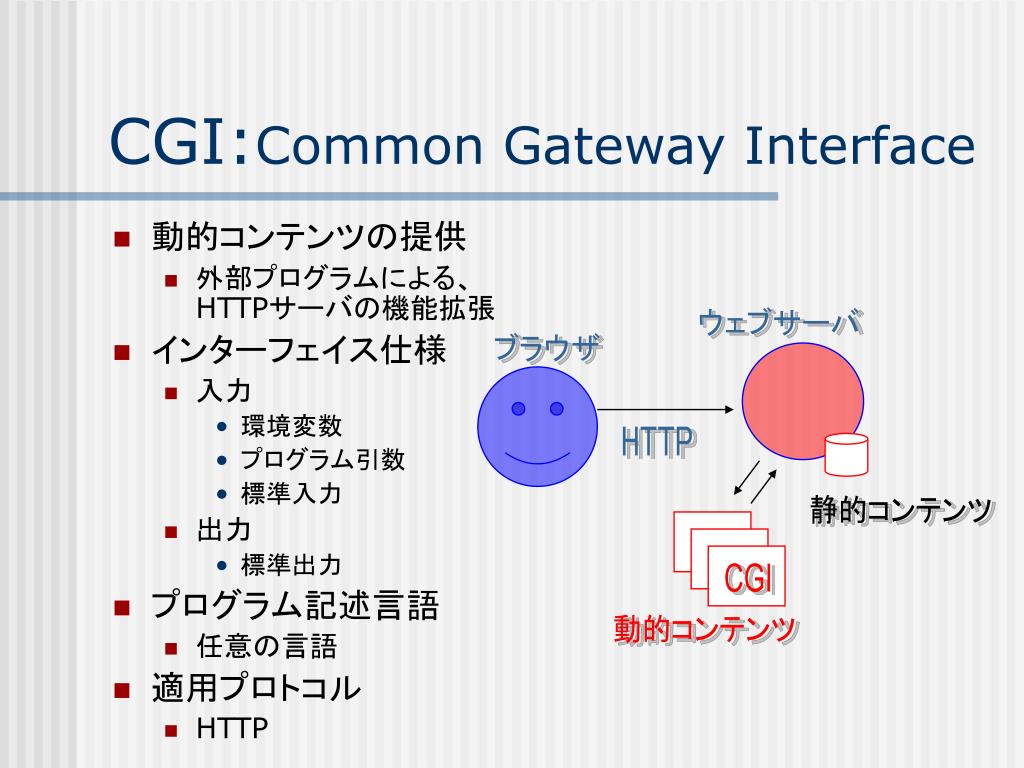

動的コンテンツの提供

外部プログラムによる、HTTPサーバの機能拡張

インターフェイス仕様

入力

環境変数

プログラム引数

標準入力

出力

標準出力

プログラム記述言語

任意の言語

適用プロトコル

HTTP

CGI:Common Gateway Interface

ウェブサーバ

ブラウザ

HTTP

静的コンテンツ

CGI

動的コンテンツ

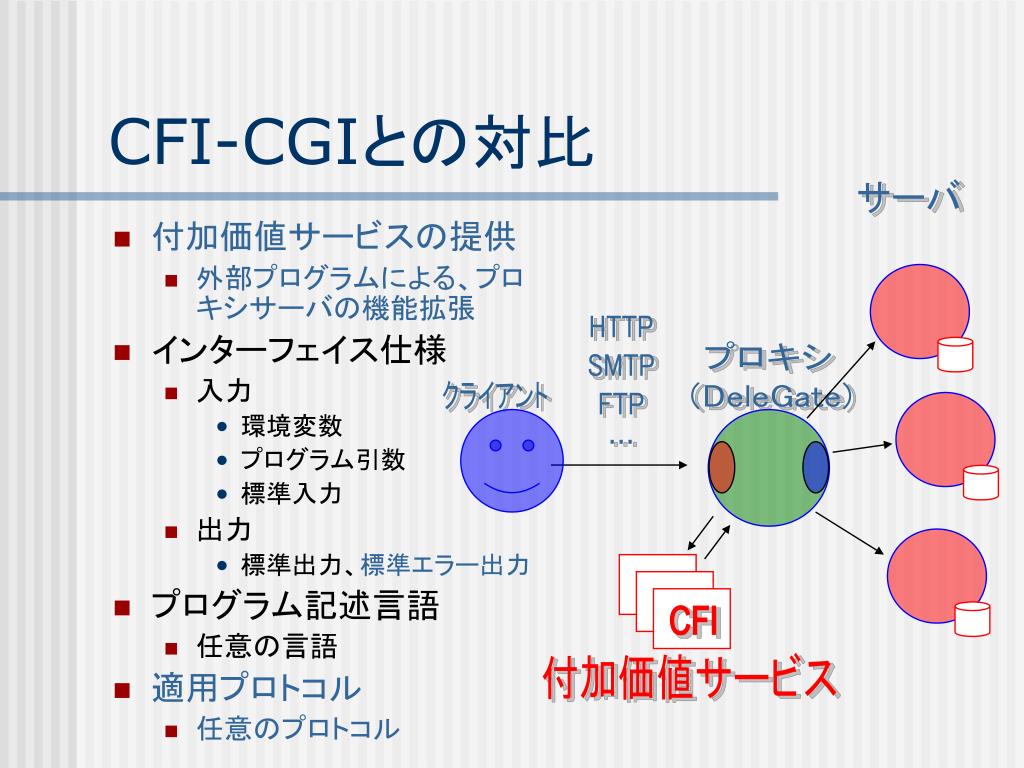

cfi cgi
付加価値サービスの提供

外部プログラムによる、プロキシサーバの機能拡張

インターフェイス仕様

入力

環境変数

プログラム引数

標準入力

出力

標準出力、標準エラー出力

プログラム記述言語

任意の言語

適用プロトコル

任意のプロトコル

CFI-CGIとの対比

サーバ

HTTP

SMTP

FTP

プロキシ

(DeleGate)

クライアント

CFI

付加価値サービス

slide17

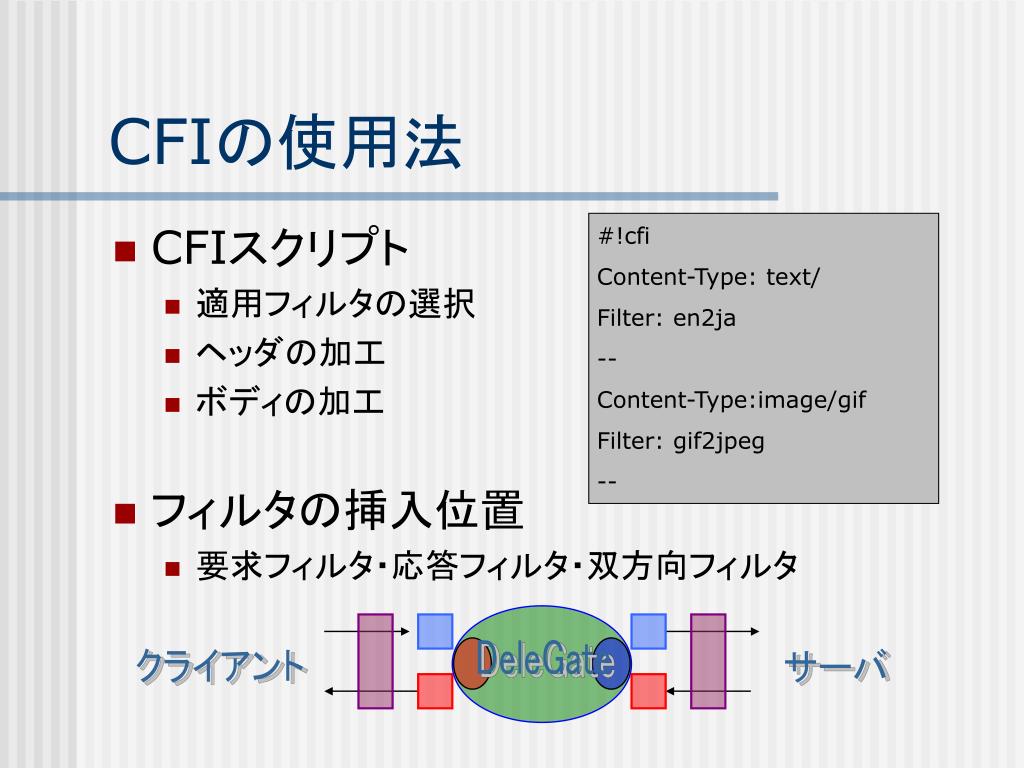

CFIの使用法
  • CFIスクリプト
    • 適用フィルタの選択
    • ヘッダの加工
    • ボディの加工
  • フィルタの挿入位置
    • 要求フィルタ・応答フィルタ・双方向フィルタ

#!cfi

Content-Type: text/

Filter: en2ja

--

Content-Type:image/gif

Filter: gif2jpeg

--

DeleGate

クライアント

サーバ

slide18

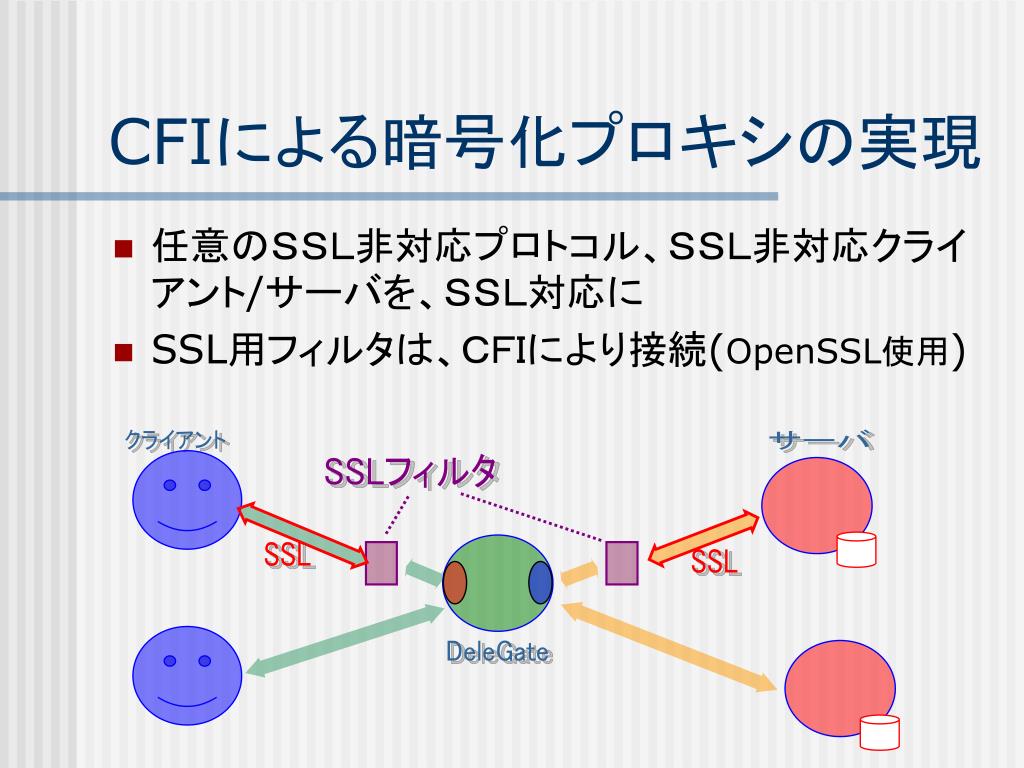

CFIによる暗号化プロキシの実現
  • 任意のSSL非対応プロトコル、SSL非対応クライアント/サーバを、SSL対応に
  • SSL用フィルタは、CFIにより接続(OpenSSL使用)

クライアント

サーバ

SSLフィルタ

SSL

SSL

DeleGate

slide19

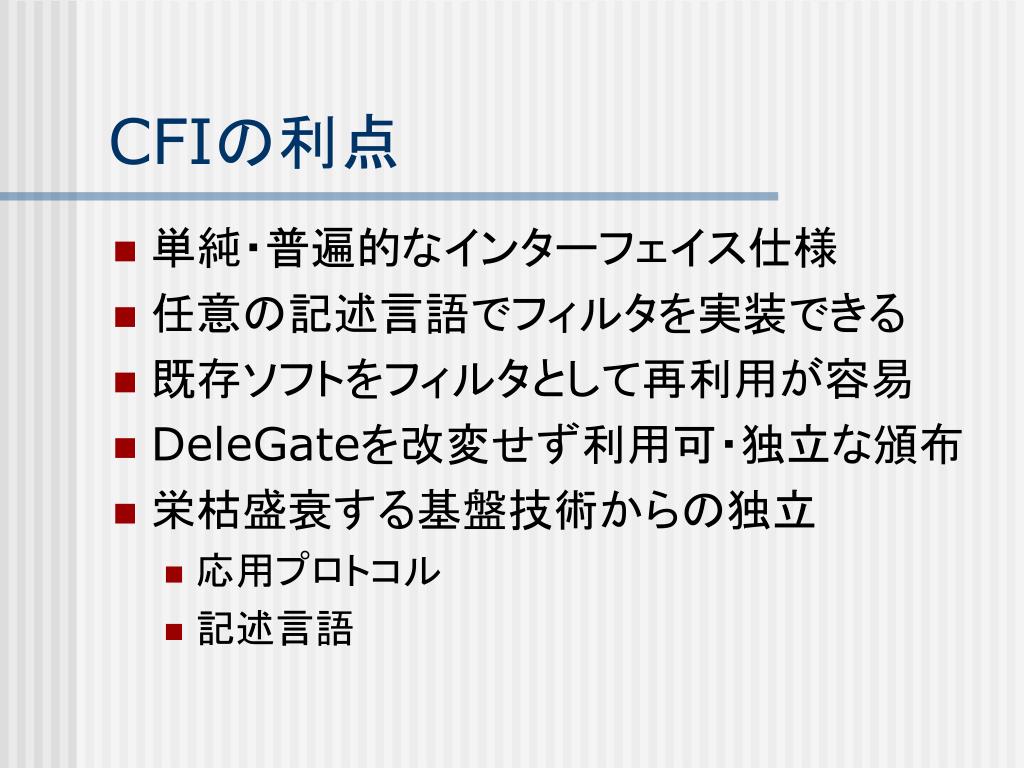

CFIの利点
  • 単純・普遍的なインターフェイス仕様
  • 任意の記述言語でフィルタを実装できる
  • 既存ソフトをフィルタとして再利用が容易
  • DeleGateを改変せず利用可・独立な頒布
  • 栄枯盛衰する基盤技術からの独立
    • 応用プロトコル
    • 記述言語
slide20

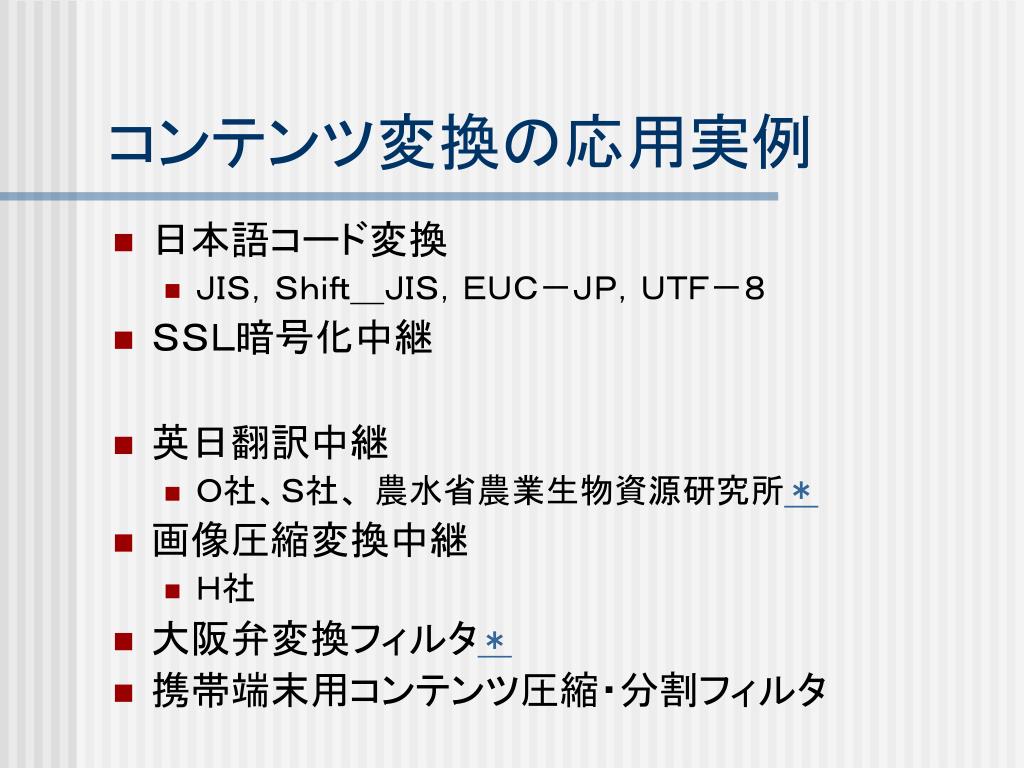

コンテンツ変換の応用実例
  • 日本語コード変換
    • JIS,Shift_JIS,EUC-JP,UTF-8
  • SSL暗号化中継
  • 英日翻訳中継
    • O社、S社、 農水省農業生物資源研究所*
  • 画像圧縮変換中継
    • H社
  • 大阪弁変換フィルタ*
  • 携帯端末用コンテンツ圧縮・分割フィルタ
