Quiz 1. 1 、 物理层解决那些主要问题? 2. RS232 物理接口主要有哪几根连线?各自的含义是什么? 3. RS232 接口中那些控制信号线是可以通过软件控制的? 4.试画出两个 RS232 接口不带 MODEM、 连接全部数据线、控制线、地线时的连线图,并说明连线的理由。. 数据 曼砌斯特编码 差分曼砌斯特编码. Quiz 2. 1. 某单位有若干台计算机,一台二层交换机和一台路由器,请画出该单位的网络结构示意图,并以 TCP/IP 为例,说明各设备的协议层次;
E N D

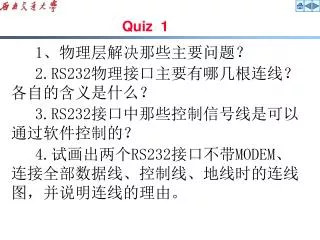

Quiz 1 1、物理层解决那些主要问题? 2.RS232物理接口主要有哪几根连线?各自的含义是什么? 3.RS232接口中那些控制信号线是可以通过软件控制的? 4.试画出两个RS232接口不带MODEM、连接全部数据线、控制线、地线时的连线图,并说明连线的理由。
数据 曼砌斯特编码 差分曼砌斯特编码 Quiz 2 1.某单位有若干台计算机,一台二层交换机和一台路由器,请画出该单位的网络结构示意图,并以TCP/IP为例,说明各设备的协议层次; 2.信道速率为4 kb/s。采用停止等待协议。传播时延tp = 20 ms。确认帧长度和处理时间均可忽略。问帧长为多少才能使信道利用率达到至少50%? 3.画出下图所示数据的曼砌斯特编码和差分曼砌斯特编码(对于差分曼砌斯特编码,假定信号开始前的状态为高电平)。 1 0 1 0 0 1 1 0 1 1 0 1
Quiz 3 • 请将以下网络术语译成中文: LAN、WAN、MAN、NOS、client/server、browser/server 、QoS、ADSL、DDN、packet switching、circuit switching、cell switching、FR、URL、WWW、SMTP、FTP、TCP、UDP、SNMP、MAC • 一个系统的协议结构有N层。应用程序产生M字节长的报文。网络软件在每层都加上H字节长的协议头。那么,网络带宽中有多大比率用于协议头信息的传输? • 信道速率为4 kb/s。采用停止等待协议。传播时延tp = 20 ms。确认帧长度和处理时间均可忽略。问帧长为多少才能使信道利用率达到至少50%?
Quiz 4 • 请叙述CSMA/CD的工作原理。 2. 假若1Gpbs以太网采用10BASE5的方式工作,图4显示了其最大配置图。取电信号在电缆或双绞线上的传播速度为0.7倍光速。设设转发器的时延为tR=2μS。同轴电缆段长500m,链路段长500m,AUI电缆长50m。试根据A与B 之间的距离计算其最小帧长(假定各工作站,转发器以及传输介质都能满足1Gpbs的传输要求)。 • 图假设的1Gpbs以太网系统
Quiz 5 1. IP地址分为哪几类?各自的地址范围是多少? 2.某单位拥有三个局域网,它们之间通过一个路由器G连接,并通过一个路由器R连接因特网,如下图所示。该单位申请了一个IP地址210.20.55.0,采用划分子网的方法来在单位内部分配IP地址,每个局域网为一个子网,采用相同的子网掩码,请具体分配单位内部的IP地址,并给出各子网的地址范围,及具体的分配示意图。
信宿 信 宿 信宿 距离 (跳) 距离 (跳) 距离 (跳) 路径 路径 路由器Gj发送来的 V-D报文 10。0。0。0 30。0。0。0 40。0。0。0 41。0。0。0 180。0。0。0 10。0。0。0 30。0。0。0 40。0。0。0 45。0。0。0 180。0。0。0 190。0。0。0 199。0。0。0 0 7 3 4 7 10 6 1 4 3 2 5 直接 Gn Gj Gk Gj Gm Gj 路由器Gi原选径表 Gi刷新后的选径表 DV典型例子 Quiz 5 Quiz 5 假定i和j为相邻路由器
