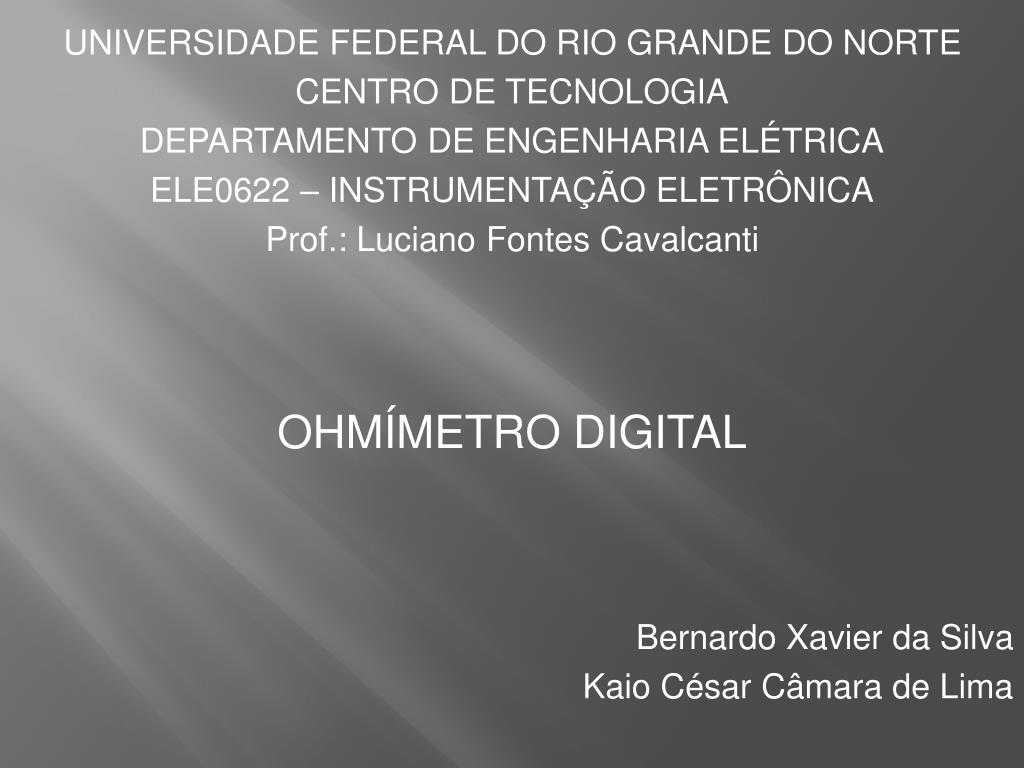

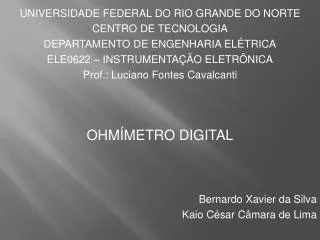

  1. UNIVERSIDADE FEDERAL DO RIO GRANDE DO NORTE CENTRO DE TECNOLOGIA DEPARTAMENTO DE ENGENHARIA ELÉTRICA ELE0622 – INSTRUMENTAÇÃO ELETRÔNICA Prof.: Luciano Fontes Cavalcanti Ohmímetro Digital Bernardo Xavier da Silva Kaio César Câmara de Lima

  2. SUMÁRIO Introdução Desenvolvimento Conclusão Referências Instrumentação Eletrônica: Ohmímetro Digital - 2009.2

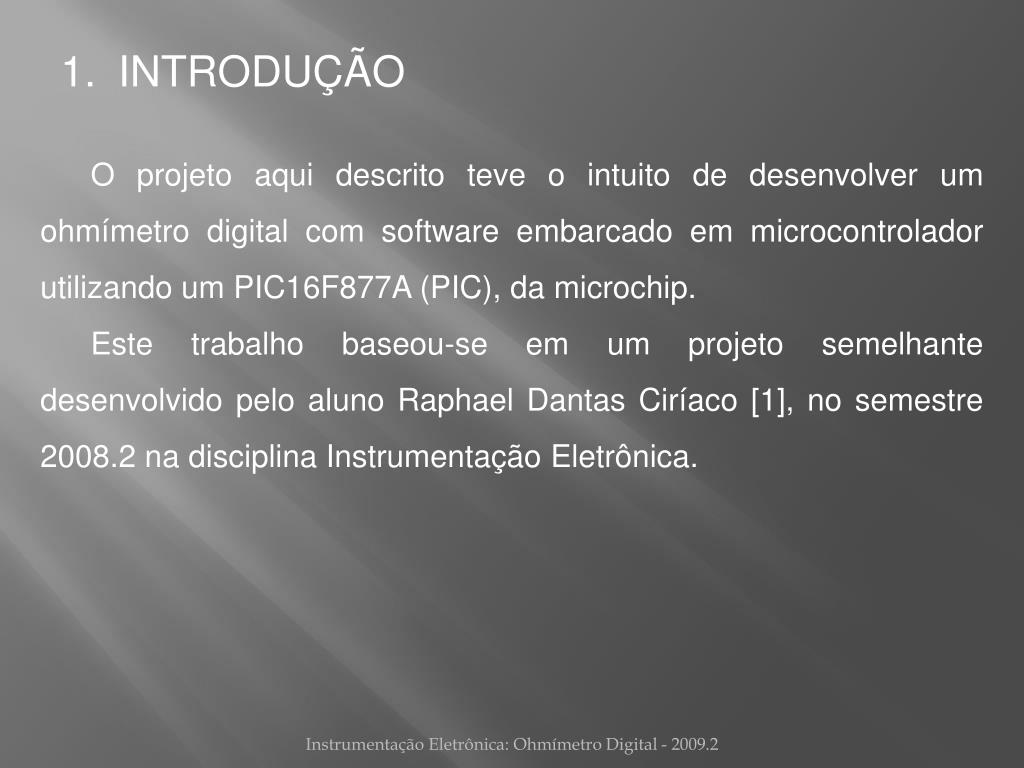

  3. INTRODUÇÃO O projeto aqui descrito teve o intuito de desenvolver um ohmímetro digital com software embarcado em microcontrolador utilizando um PIC16F877A (PIC), da microchip. Este trabalho baseou-se em um projeto semelhante desenvolvido pelo aluno Raphael Dantas Ciríaco [1], no semestre 2008.2 na disciplina Instrumentação Eletrônica. Instrumentação Eletrônica: Ohmímetro Digital - 2009.2

  4. DESENVOLVIMENTO • 2.1 Diagrama de Blocos • Resistência em forma de tensão; • Conversão A/D da tensão referente a resistência a ser medida; e • Exibição do valor da resistência no display LCD. Circuito Amplificador PIC16F877A Display LCD Instrumentação Eletrônica: Ohmímetro Digital - 2009.2

  5. DESENVOLVIMENTO 2.2 Circuito Amplificador/Inversor – Escalas Figura 1: Configuração Inversora Figura 2: CI com dois AmpOps Instrumentação Eletrônica: Ohmímetro Digital - 2009.2

  6. DESENVOLVIMENTO • 2.2 Circuito Amplificador/Inversor – Escalas • 1ª Escala - 250Ω • 2ª Escala – 25kΩ • 3ª Escala – 250kΩ Instrumentação Eletrônica: Ohmímetro Digital - 2009.2

  7. DESENVOLVIMENTO 2.3 O PIC16F877A • Conversão A/D; • Reconhecimento da Escala; • Tratamento da tensão convertida; • Ajuste Decimal; • Conversão binário-ASCII; • Envio para o display LCD. Figura 3: PIC16F877A Instrumentação Eletrônica: Ohmímetro Digital - 2009.2

  8. DESENVOLVIMENTO 2.3 O PIC16F877A 2.3.1 Conversão A/D Exemplo: Escala 1, RF=20Ω BPIC = 51.(0,02RF) => BPIC = 20,4 => BPIC ≈ 20b 5 V ────── 255 (B’11111111’) V0 ────── BPIC BPIC = 51 V0 Instrumentação Eletrônica: Ohmímetro Digital - 2009.2

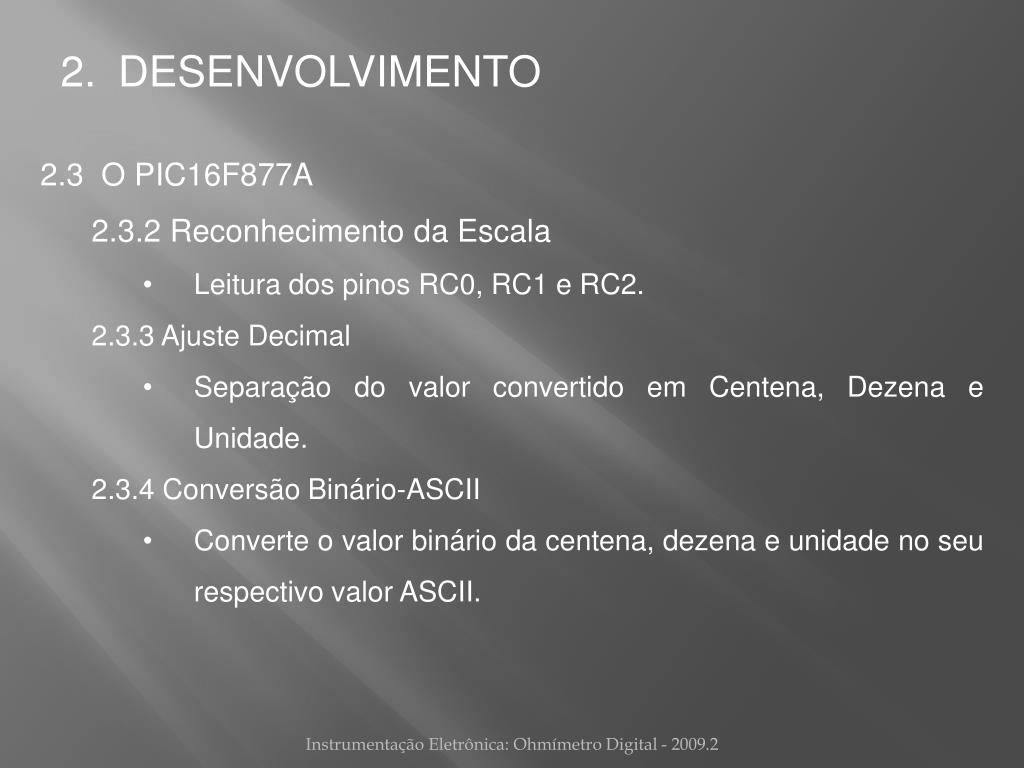

  9. DESENVOLVIMENTO • 2.3 O PIC16F877A • 2.3.2 Reconhecimento da Escala • Leitura dos pinos RC0, RC1 e RC2. • 2.3.3 Ajuste Decimal • Separação do valor convertido em Centena, Dezena e Unidade. • 2.3.4 Conversão Binário-ASCII • Converte o valor binário da centena, dezena e unidade no seu respectivo valor ASCII. Instrumentação Eletrônica: Ohmímetro Digital - 2009.2

  10. DESENVOLVIMENTO • 2.3 O PIC16F877A • 2.3.5 Envio para o display LCD • Preparação do display – Configurações Iniciais; • Escrita da tela principal; • Posicionamento do cursor; • Envio do valor da resistência. Instrumentação Eletrônica: Ohmímetro Digital - 2009.2

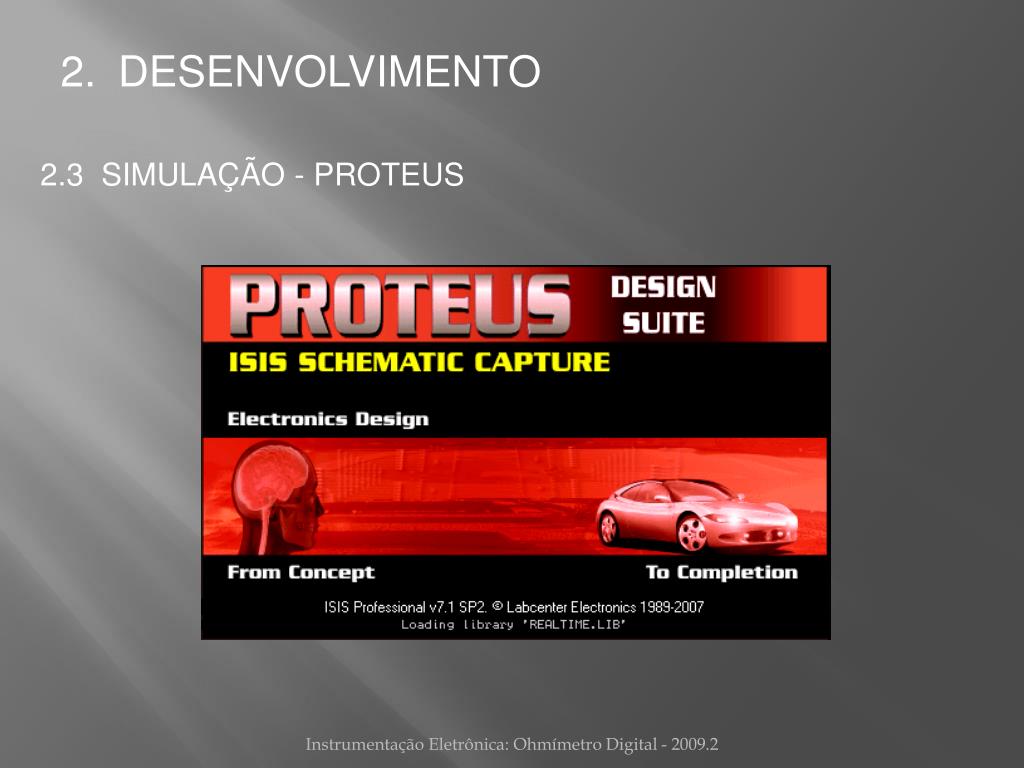

  11. DESENVOLVIMENTO 2.3 SIMULAÇÃO - PROTEUS Instrumentação Eletrônica: Ohmímetro Digital - 2009.2

  12. CONCLUSÃO • Ao se comparar o ohmímetro microcontrolado (ODM) com o desenvolvido em [1] percebe-se uma grande economia de circuito. Dessa maneira o projeto aqui proposto pode ser caracterizado por sua portabilidade. Entretanto, foi verificado uma precisão não satisfatória ao utilizar o ODM na medição de resistores superiores a 200kΩ. • As figuras a seguir ilustram a economia de espaço ao projetar o ohmímetro embarcado em microcontrolador. Instrumentação Eletrônica: Ohmímetro Digital - 2009.2

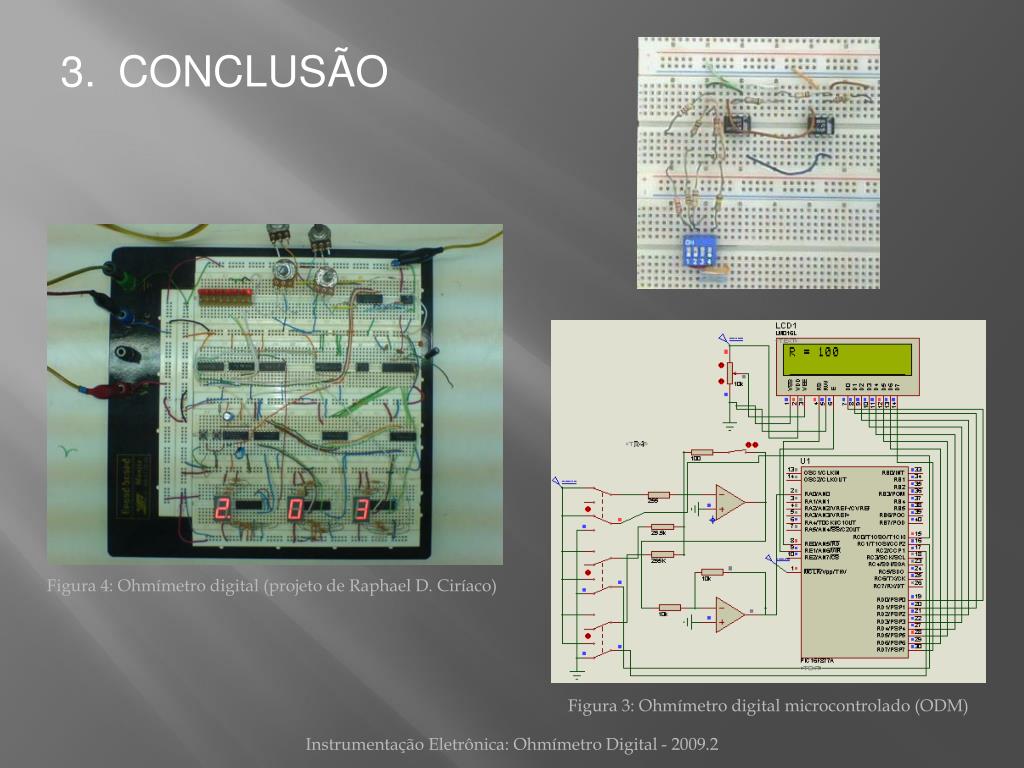

  13. CONCLUSÃO Figura 4: Ohmímetro digital (projeto de Raphael D. Ciríaco) Figura 3: Ohmímetro digital microcontrolado (ODM) Instrumentação Eletrônica: Ohmímetro Digital - 2009.2

  14. REFERÊNCIAS • [1] OHMÍMETRO DIGITAL, Raphael Dantas Ciríaco – 2008. Projeto da disciplina INSTRUMENTAÇÂO ELETRÔNICA, ministrada pelo professor Luciano Fontes Cavalcanti no período letivo 2008.2; • [2] Datasheet do circuito integrado LF353; • [3] Datasheet do microcontrolador PIC16F877A; • [4] Datasheet do LCD; • [5] Manual do Usuário do kit de desenvolvimento SD-1700, da Mosaico-Didactic (www.mosaico-eng.com.br); • [5] Notas de aula da disciplina INSTRUMENTAÇÂO ELETRÔNICA, ministrada na UFRN pelo professor Luciano Fontes Cavalcanti no período letivo 2009.2; • [6] Notas de aula da disciplina TÓPICOS ESPECIAIS EM SISTEMAS DIGITAIS, ministrada na UFRN pelo professor José Aberto Nicolau de Oliveira no período letivo 2009.1. Instrumentação Eletrônica: Ohmímetro Digital - 2009.2
