  1. OZVUČENJE I ZVUČNIČKI SUSTAVI Zvučnički nizovi

  2. Osnovni problem ozvučavanja • Osigurati jednoliku razinu glasnoće u cijeloj zoni pokrivanja • Osigurati zadovoljavajuću kvalitetu slušanja u cijeloj zoni pokrivanja – amplitudno-frekvencijska ujednačenost, razumljivost Zatvoreni prostori - mnogostruke refleksije - difuzno zvučno polje – donekle osigurana oba uvjeta Otvoreni prostori - nema refleksija – slobodno zvučno polje → sve ostaje na zvučničkom sustavu i kreativnosti projektanta

  3. Izvori zvuka • Jedan zvučnik obično ne može zadovoljiti nijedan od uvjeta postavljenih prije – dijagram zračenja zadan konstrukcijom i ne može se mijenjati • Trend povratka zvučničkim nizovima kao ozvučnim elementima – na dijagram zračenja niza može se utjecati oblikom niza, namještanjem amplitude i faze (kašnjenja) napajanja pojedinih elemenata niza

  4. Linijski izvor – line source • Najjednostavniji, ravni izvor definiran svojom ukupnom duljinom L

  5. Dijagrami zračenja linijskog izvora

  6. Kut pokrivanja linijskog izvora • Kut pokrivanja drastično pada s porastom omjera L/λ, odnosno porastom frekvencije

  7. Lučni izvor – arc source • Elementarni izvori poredani u niz oblika dijela kružnice – kružnog luka definiranog polumjerom zakrivljenosti R i kutom luka θ

  8. Dijagrami zračenja lučnog izvora

  9. J izvor – J source • Kombinacija linijskog izvora duljine L i lučnog izvora polumjera zakrivljenosti R i lučnog kuta θ

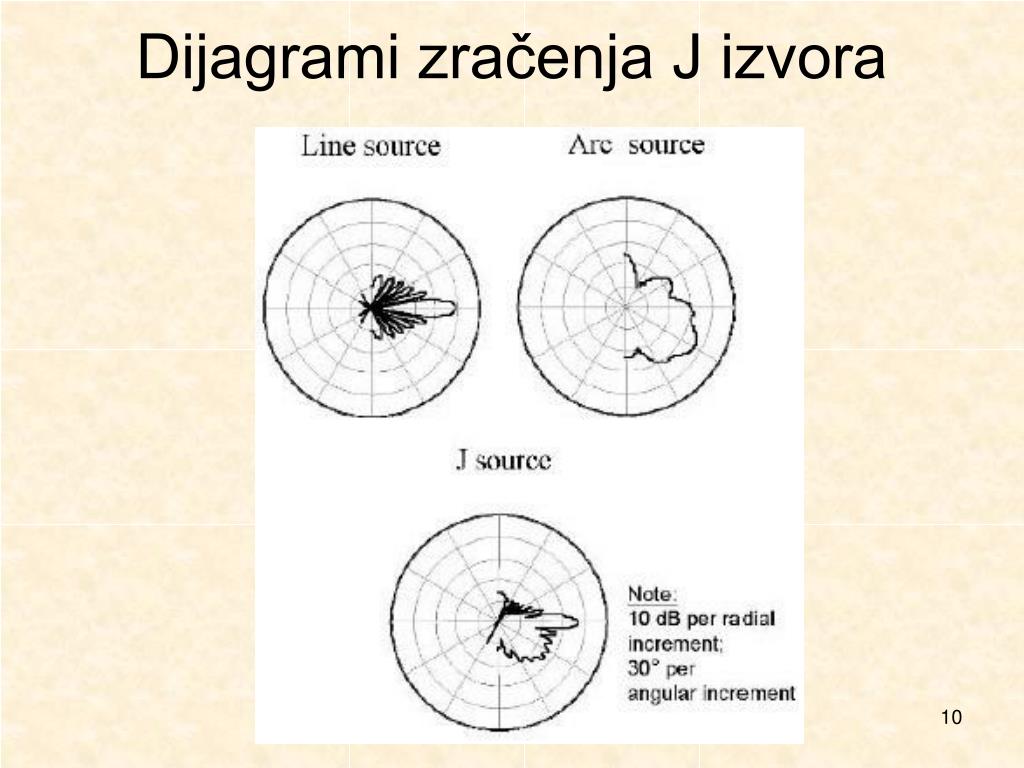

  10. Dijagrami zračenja J izvora

  11. Dijagrami zračenja J izvora

  12. Dijagrami zračenja J izvora

  13. Progresivni izvor – progressive source • Elementi niza formiraju progresivnu krivulju • Svaki element nagnut je prema prethodnom za (n-1)Δθ n = redni broj elementa u nizu Δθ = zadani kut (npr. 1°) • Niz zadan krajnjim kutem Ω

  14. Dijagrami zračenja progresivnog izvora

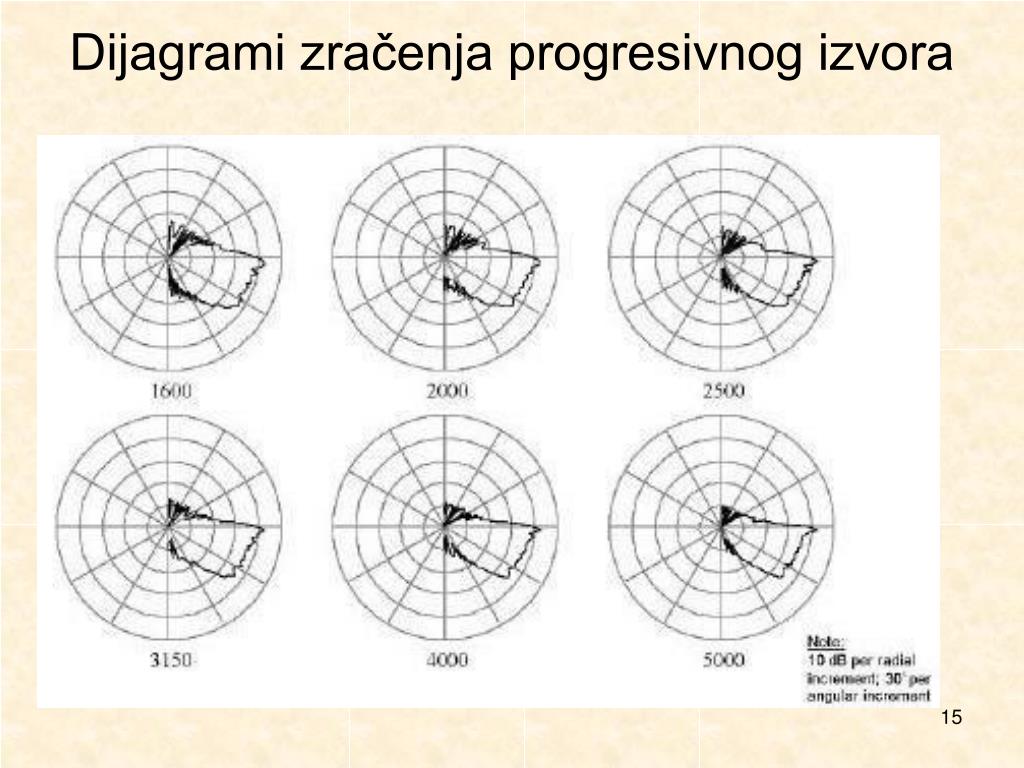

  15. Dijagrami zračenja progresivnog izvora

  16. Problem zakrivljenosti niza • Što je niz zakrivljeniji, to je zakrivljenija i valna fronta koju emitira • Zakrivljenija valna fronta proizvodi manji intenzitet na određenoj udaljenosti nego manje zakrivljena valna fronta

  17. Konkretan izvor

  18. Konkretan izvor

  19. Konkretan izvor

  20. Problemi na niskim frekvencijama • Na niskim frekvencijama teško je postići usmjerenost jer je izvor (zvučnik) mnogo manji od valne duljine • Većina nizova nije predviđena za emitiranje najnižih frekvencija jer sami elementi niza ne mogu efikasno izračiti te frekvencije; taj se problem rješava tzv. subbass nizovima (grupama)

  21. Problemi na niskim frekvencijama • Subwooferski ozvučni element • Princip ugradnje: savinuta truba (oko 4 m duljine) • ‘Super-Sub’ konfiguracija: 8 elemenata u nizu – na 25 Hz daje 148 dB, na 100 Hz 156 dB kontinuirano; vršne vrijednosti još nekoliko dB više

  22. Phased Point Source Technology (PPST) • Niz sastavljen od vertikala koje se sastoje od modula - svaki emitira određeni pojas frekvencija u određenu zonu • Niz se akustički ponaša kao jedna cjelina • Svaki modul je fizički oblikovan kao trapezna kutija s kutem od 30° • Svaki modul ima konstantni kut pokrivanja od 30° u širokom frekvencijskom području • Nakon izvedenih mjerenja na licu mjesta ugađaju se amplitude i faze pojedinih modula pomoću DSP-a

  23. Primjer PPST-a – Olimpijski stadion Atena 2004

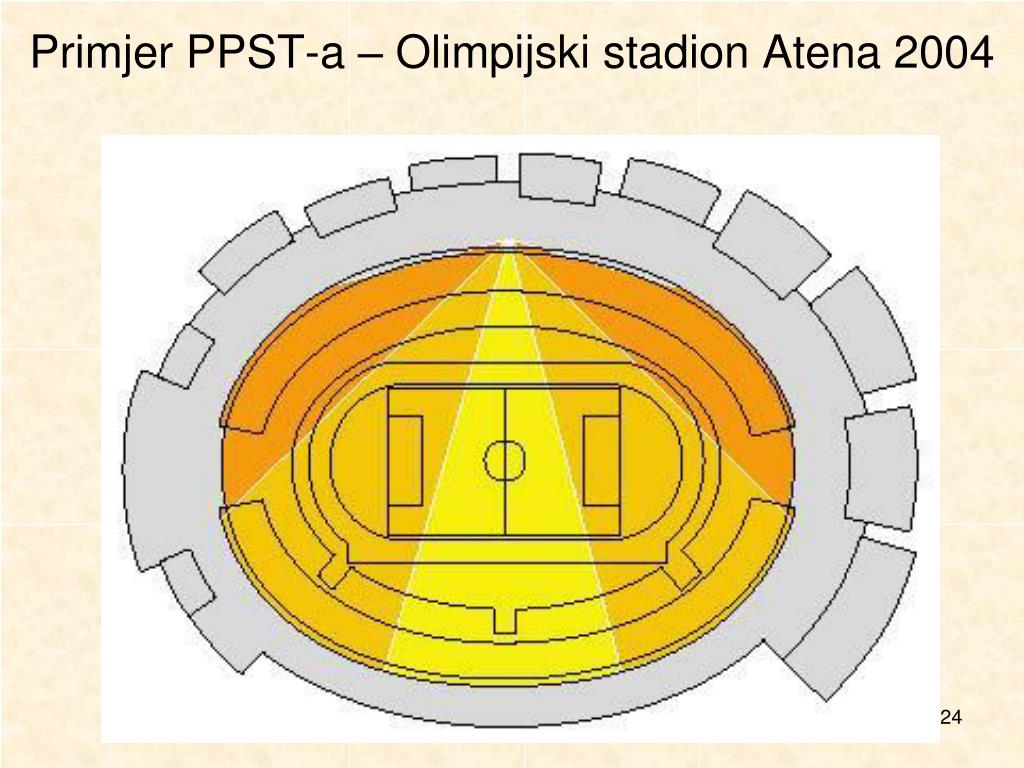

  24. Primjer PPST-a – Olimpijski stadion Atena 2004
